Onkyo TX-NR636 Handleiding

Geavanceerde handleiding hier te vinden

http://www.onkyo.com/manual/txnr636upg/adv/en.html

Voordat u begint

Over de basishandleiding

De basishandleiding leidt u door de fundamentele stappen om van de AV-receiver te genieten, van aansluitingen op tv, luidsprekersysteem en afspeelcomponenten tot de nodige functies voor het afspelen. Daarnaast informeert de basishandleiding u over de instructies voor veelgebruikte functies. Bovendien is er een ander deel van de handleiding, de geavanceerde handleiding genaamd, om u meer gedetailleerde informatie te geven, die we om ecologische redenen hebben besloten op het web te publiceren.

Geavanceerde handleiding

De geavanceerde handleiding wordt altijd bijgewerkt met de meest recente informatie en de gebruiksvriendelijke interface, het maakt niet uit of u via een pc of smartphone toegang hebt, helpt u om de AV-receiver beter te begrijpen. De geavanceerde handleiding bestaat uit de volgende hoofdstukken.

• AM/FM-radio-ontvangstfunctie
• Muziekbestanden afspelen op een USB-opslagapparaat
• Luisteren naar internetradio
• Muziek afspelen met DLNA
• Muziekbestanden afspelen in een gedeelde map
• Muziekbestanden bedienen met de afstandsbediening
• Luistermodus
• Geavanceerde instellingen
• Andere componenten bedienen met de afstandsbediening
• Geavanceerde luidsprekeraansluiting
• Onkyo RI-componenten aansluiten en bedienen
• Firmware-update
• Probleemoplossing
• Referentie-informatie

Functies

• Uitgerust met 7-kanaals versterker
• Ondersteunt het afspelen in Dolby Atmos-formaat, dat 360-graden plaatsing en beweging van geluiden biedt, inclusief geluid van bovenaf
• De Dolby Surround-luistermodus breidt 2-kanaals, 5.1-kanaals of 7.1-kanaals bron uit naar beschikbare luidsprekerconfiguraties. Incorporeert Qdeo™-technologie voor HDMI-video-upscaling
• Uitgerust met 4K/60 Hz Passthrough-compatibele HDMI IN/OUT-aansluitingen (IN1 tot IN4 van HDMI IN-aansluitingen zijn 4K-compatibel)
• Ondersteunt de HDMI Through-functie, die transmissie van afspeelapparaten naar de tv in stand-by mogelijk maakt
• Ondersteunt HDCP2.2, een strikte kopieerbeveiliging voor het leveren van hoogwaardige inhoud (alleen HDMI IN3/HDMI OUT MAIN)
• Ondersteunt ARC (Audio Return Channel)
• Ondersteunt het afspelen van USB-opslag
• Ondersteunt verschillende netwerkfuncties, zoals internetradio, DLNA, enz.
• Ondersteunt Wi-Fi, Bluetooth en MHL-compatibel mobiel apparaat
• Bi-Amping-mogelijkheid
• A/V-synchronisatieregelingsfunctie om afwijkingen van audio en video te corrigeren
• Multi-zone functie waarmee u een andere bron in een andere kamer kunt afspelen dan in de hoofdkamer
• 32-bits DSP (Digital Signal Processor) met uitstekende rekenprestaties
• Music Optimizer™ voor gecomprimeerde digitale muziekbestanden
• Phase Matching Bass System
• Automatische luidsprekerinstelling beschikbaar met behulp van de meegeleverde gekalibreerde microfoon (AccuEQ Room Calibration)
• Ondersteunt het afspelen van MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, Apple Lossless, DSD, Dolby TrueHD via netwerk en USB-opslagapparaat (de ondersteunde formaten verschillen afhankelijk van de gebruiksomgeving)

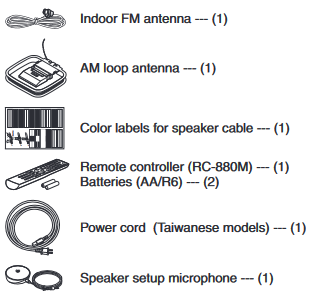

Meegeleverde accessoires

* Het getal tussen haakjes geeft de hoeveelheid aan. Op de verpakking geeft de letter aan het einde van de productnaam de kleur aan.

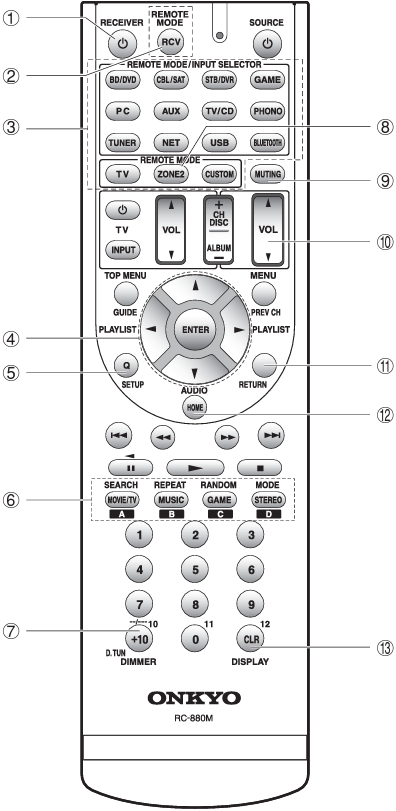

De afstandsbediening gebruiken

* Als u de afstandsbediening lange tijd niet gebruikt, verwijder dan de batterijen om lekkage te voorkomen.
* Houd er rekening mee dat het bewaren van gebruikte batterijen corrosie kan veroorzaken, wat kan leiden tot schade aan de afstandsbediening.

Overzicht

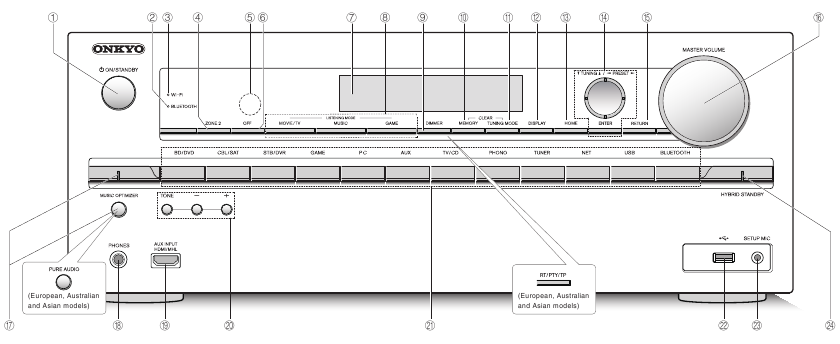

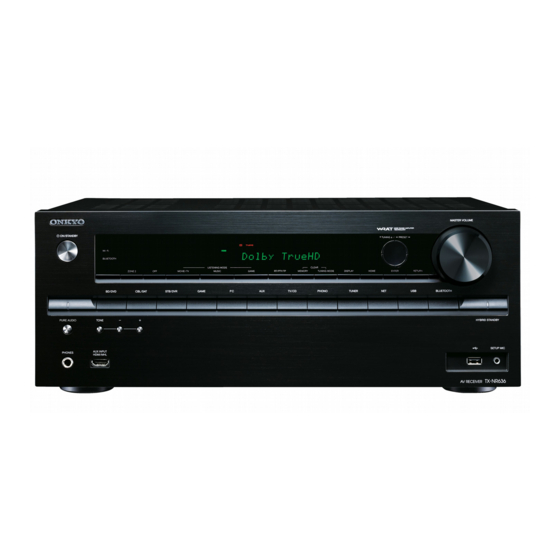

Voorpaneel

1. ON/STANDBY button: Schakelt het apparaat in of in de stand-bymodus.
2. BLUETOOTH indicator: Knippert tijdens het koppelen met een Bluetooth-apparaat en blijft branden wanneer het koppelen is voltooid.
3. Wi-Fi indicator: Brandt wanneer het apparaat is verbonden met de draadloze LAN-router.
4. ZONE 2 button: Regelt de multi-zone functie.
5. Remote control sensor: Ontvangt signalen van de afstandsbediening.
6. OFF button: Schakelt de multi-zone functie uit.
7. Display
8. LISTENING MODE buttons: Hiermee kunt u de luistermodus selecteren.
9. DIMMER button (North American and Taiwanese models): Schakelt de helderheid van het display.
   RT/PTY/TP button (European, Australian and Asian models): Kan worden gebruikt bij het ontvangen van het station dat tekstinformatie verzendt.
10. MEMORY button: Registreert of verwijdert een station.
11. TUNING MODE button: Schakelt de afstemmodus.
12. DISPLAY button: Schakelt de informatie op het display.
13. HOME button: Toont het HOME-menu.
14. Cursor buttons, TUNING button, PRESET button and ENTER button: Verplaatst de cursor en bevestigt de selectie. Bij het luisteren naar AM/FM-uitzendingen, stemt u af op het station met TUNING of selecteert u het geregistreerde station met PRESET.
15. RETURN button: Zet het display terug naar de vorige status.
16. MASTER VOLUME: Hiermee kunt u het volume aanpassen.
17. MUSIC OPTIMIZER button and indicator (North American and Taiwanese models): Schakelt de MUSIC OPTIMIZER-functie in/uit die de kwaliteit van de gecomprimeerde audio verbetert.
    PURE AUDIO button and indicator (European, Australian and Asian models): Schakelt over naar de Pure Audio-modus.
18. PHONES jack: Stereo hoofdtelefoons met een standaard stekker zijn aangesloten.
19. AUX INPUT HDMI/MHL jacks: Een HD-videocamera of een MHL-compatibel mobiel apparaat is aangesloten. Het is mogelijk om video en audio van een MHL-compatibel mobiel apparaat te verzenden.
20. TONE and Tone Level buttons: Past de hoge en lage tonen aan.
21. Input selector buttons: Schakelt de ingang om af te spelen.
22. USB port: Een USB-opslagapparaat is aangesloten zodat muziekbestanden die erin zijn opgeslagen, kunnen worden afgespeeld.
23. SETUP MIC jack: De meegeleverde luidsprekerinstallatiemicrofoon is aangesloten.
24. HYBRID STANDBY indicator: Brandt als het apparaat in de stand-bymodus gaat wanneer de HDMI Through-, netwerkstand-by- of Wakeup from Bluetooth-functie is ingeschakeld.

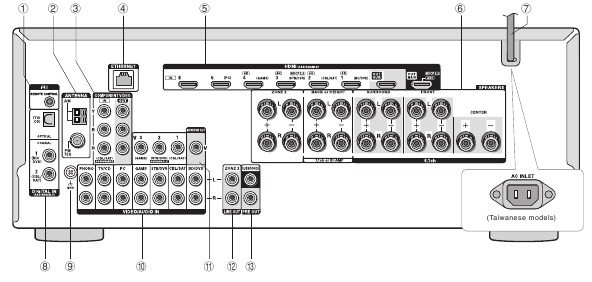

Achterpaneel

1. RI REMOTE CONTROL jack: Een Onkyo-product met RI-aansluiting kan worden aangesloten en gesynchroniseerd met dit apparaat.
2. ANTENNA AM/FM (75 Ω) terminal: De meegeleverde antennes zijn aangesloten.
3. COMPONENT VIDEO IN/OUT jacks: Component video ingangs-/uitgangsaansluitingen.
4. ETHERNET port: Gebruikt voor LAN-verbinding.
5. HDMI IN/OUT jacks: Digitale videosignalen en audiosignalen worden verzonden tussen het apparaat en de aangesloten apparaten.
6. SPEAKERS terminals: Luidsprekers zijn aangesloten. Om de multi-zone functie te gebruiken, sluit u de luidsprekers in de aparte ruimte aan op de ZONE2 luidsprekeraansluitingen.
7. Power cord (North American, European, Australian and Asian models)
   AC INLET (Taiwanese models): Het netsnoer is aangesloten.
8. DIGITAL IN COAXIAL/OPTICAL jacks: Digitale audiosignalen worden ingevoerd.
9. GND terminal: De aardingsdraad van de draaitafel is aangesloten.
10. COMPOSITE VIDEO/AUDIO IN jacks: Analoge videosignalen en audiosignalen worden ingevoerd.
11. MONITOR OUT V jack: Videosignalen worden uitgevoerd naar de aangesloten monitor of tv via een composiet videokabel.

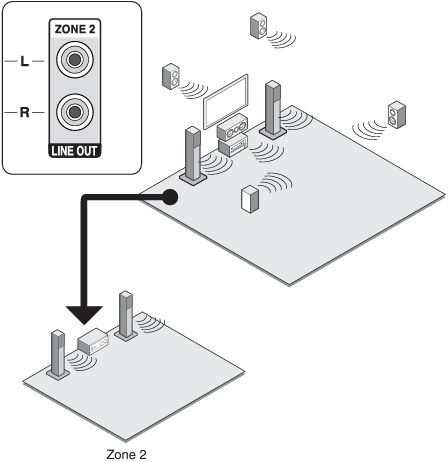

12. LINE OUT ZONE 2 jacks: Audio-uitgangsaansluitingen die zijn aangesloten op de geïntegreerde versterker voor multi-zone weergave in een aparte kamer.
13. PRE OUT SUBWOOFER jacks: Een subwoofer met ingebouwde versterker is aangesloten.

Display

1. Brandt in de volgende situaties. "Z2": ZONE 2-uitgang is aan. / "HDMI": HDMI-signalen worden ingevoerd en HDMI-ingangsselector is geselecteerd. / "ARC": Audiosignalen worden ingevoerd vanaf ARC-compatibele tv en TV/CD-ingangsselector is geselecteerd. / "3D": Ingangssignalen zijn 3D. / "USB" (*): "USB"-ingang is geselecteerd en USB-opslagapparaat is aangesloten. / "NET" (*): "NET"-ingang is geselecteerd en het apparaat is verbonden met het netwerk. / "DIGITAL": Digitale signalen worden ingevoerd en de digitale ingangsselector is geselecteerd. / Cursorindicatoren: NET of USB wordt bediend.
   * "USB" en "NET" knipperen als de verbinding niet correct is.
2. Brandt wanneer een hoofdtelefoon is aangesloten.
3. Brandt wanneer NET of USB wordt bediend.
4. Brandt afhankelijk van het type ingevoerde digitale signalen en de luistermodus.
5. Brandt wanneer Music Optimizer is ingeschakeld.
6. Brandt in de volgende situaties. "AUTO": Afstemmodus is automatisch. / "TUNED": AM/FM-radio ontvangen. knippert terwijl automatisch wordt afgestemd. / "FM STEREO": FM-stereo ontvangen. / "RDS" (Europese, Australische en Aziatische modellen): RDS-uitzendingen ontvangen.
7. "MUTING": Knippert wanneer dempen is ingeschakeld.
8. Brandt in de volgende situaties. "SLEEP": Slaaptimer is ingesteld. / "ASb" (Auto Standby): Automatische stand-by is aan. / "ch": Kanaal wordt ingesteld. / "Hz": Crossover-frequenties worden ingesteld. / "m/ft": Luidspreker afstanden worden ingesteld. / "dB": Luidsprekervolume wordt ingesteld.

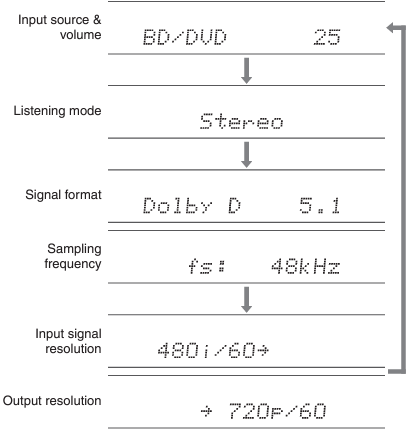

9. Toont verschillende informatie van de ingangssignalen. Door op DISPLAY te drukken, wordt het type ingevoerde digitale signalen en de luistermodus weergegeven.

Aansluitingen

De tv en spelers aansluiten

Het netsnoer mag pas worden aangesloten nadat alle andere aansluitingen zijn voltooid.

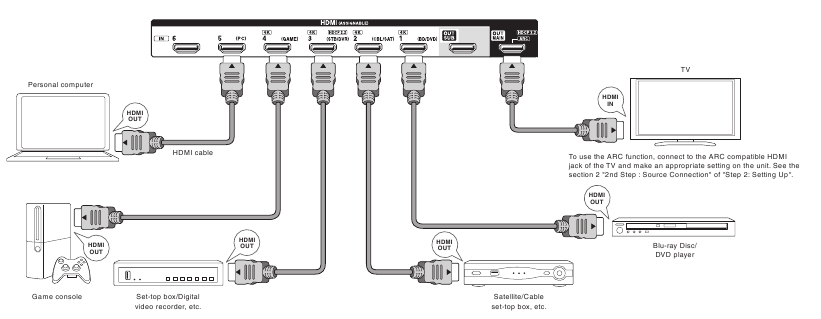

HDMI-kabelaansluiting

Het apparaat heeft veel HDMI-aansluitingen op het achterpaneel en elk van hen correspondeert met een ingangskeuzeknop met dezelfde naam op het voorpaneel. Een Blu-ray Disc-speler wordt bijvoorbeeld aangesloten op de HDMI IN1-aansluiting en de BD/DVD-knop op het voorpaneel wordt gebruikt om naar het afspeelgeluid te luisteren (als de speler CEC-compatibel is, wordt de ingang automatisch geschakeld). Als u nog een Blu-ray Disc-speler toevoegt, kunt u elke andere aansluiting gebruiken dan HDMI IN1. Het is mogelijk om de toewijzing van de ingangsaansluitingen en de ingangskeuzeknoppen te wijzigen. Zie de Geavanceerde handleiding voor het instellen.
Om de tv en het apparaat aan te sluiten, sluit u de HDMI OUT MAIN-aansluiting van het apparaat en de HDMI IN-aansluiting van de tv aan met een HDMI-kabel. Met deze aansluiting wordt het mogelijk om het instellingenscherm van het apparaat op de tv weer te geven of video-/audiosignalen van de speler naar de tv te verzenden. Als uw tv ARC (Audio Return Channel) ondersteunt, is het mogelijk om het tv-geluid af te spelen met de luidsprekers van de AV-receiver met alleen deze aansluiting. Als uw tv geen ARC ondersteunt, hebt u, naast de HDMI OUT MAIN-aansluiting, een digitale optische kabelaansluiting nodig tussen de digitale audio-uitgang optische aansluiting van de tv en de DIGITAL IN OPTICAL-aansluiting van het apparaat of een analoge audiokabelaansluiting tussen de audio-uitgangsaansluiting van de tv en de VIDEO/AUDIO IN TV/CD-aansluiting van het apparaat.

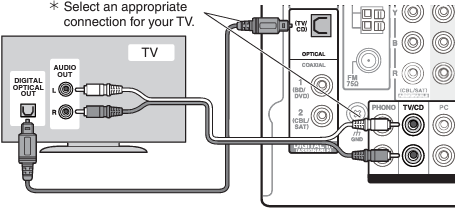

• Audio-aansluiting met een tv die geen ARC ondersteunt


Het apparaat ondersteunt de HDMI Through-functie waarmee transmissie van spelers naar de tv mogelijk is, zelfs als het apparaat in stand-by staat. U moet de instellingen wijzigen om de ingangsselectiekoppeling met CEC-compatibel apparaat, aansluiting met ARC-compatibele tv en HDMI Through-functie in te schakelen. Zie "2e stap: Bronaansluiting" van "Stap 2: Instellen".

• Om te genieten van HDCP2.2-beschermde video, sluit u de speler aan op de HDMI IN3-aansluiting en de tv op de HDMI OUT MAIN-aansluiting van het apparaat. Uw speler en tv moeten HDCP2.2 ondersteunen.
• Gebruik de high speed HDMI-kabel om 4K- of 1080p-video af te spelen.
• Een andere tv kan worden aangesloten op de HDMI OUT SUB-aansluiting. Om de functie te gebruiken om het instellingenscherm van het apparaat op de tv weer te geven, sluit u de tv aan op de HDMI OUT MAIN-aansluiting.
• Het is mogelijk om video en audio van een MHL-apparaat te verzenden door het MHL-apparaat aan te sluiten op de AUX INPUT HDMI/MHL-aansluitingen op het voorpaneel.

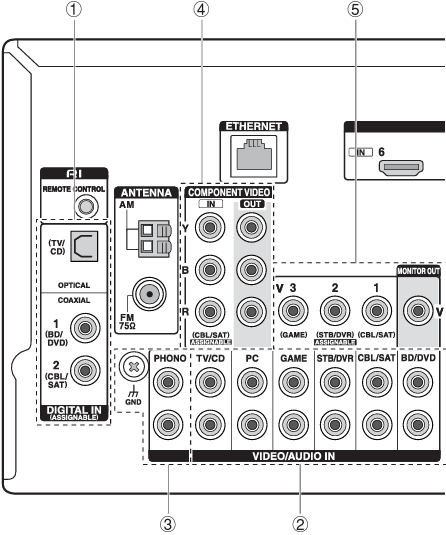

Componenten aansluiten zonder HDMI

Als uw AV-component geen HDMI-aansluiting heeft, gebruikt u een beschikbare aansluiting van uw component voor kabelaansluiting met dit apparaat. Net als de HDMI-aansluitingen, hebben andere aansluitingen op dit apparaat een vooraf toegewezen ingangskeuzeknop op het voorpaneel. Zie de naam van de ingangskeuzeknop die bij de aansluiting wordt weergegeven bij het aansluiten van het apparaat.

• Audio-signaalaansluiting
  1. Digitale aansluiting: Gebruik een digitale optische kabel (OPTICAL) of een digitale coaxkabel (COAXIAL) voor aansluiting op een speler.
     Digitale optische kabel (OPTICAL)
     * Aangezien de digitale in optische aansluiting van het apparaat een afdekking heeft, duwt u de kabel tegen de afdekking terwijl deze naar binnen wordt gedraaid.
     Digitale coaxkabel (COAXIAL)

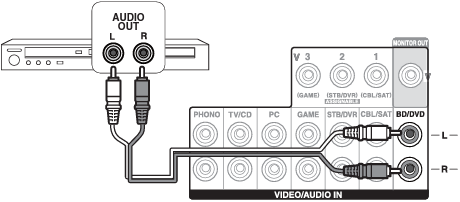

  2. Analoge aansluiting: Gebruik een analoge audiokabel voor aansluiting op een speler. Om te genieten van multi-zone weergave van audio van een cd-speler of een andere speler zonder HDMI-uitgangsaansluiting, moet u de RCA-kabel gebruiken om de overeenkomstige aansluitingen van de speler en dit apparaat aan te sluiten. Zie de "De multi-zone functie gebruiken" van "Stap 3: Afspelen" voor meer informatie over de multi-zone functie.
     Analoge audio (RCA) kabel
  3. Aansluiting met draaitafel: Als deze een MM-type cartridge gebruikt en geen ingebouwde audio-equalizer heeft, sluit u deze aan op de 3 PHONO-aansluiting. Als de aangesloten draaitafel een ingebouwde audio-equalizer heeft, sluit u deze aan op de 2 TV/CD-aansluiting.
     * Als het een MC-type cartridge gebruikt, installeer dan een audio-equalizer die compatibel is met een MC-type cartridge tussen het apparaat en de draaitafel door deze aan te sluiten op de 2 TV/CD-aansluiting. Raadpleeg de handleiding van de draaitafel voor meer informatie.
     * Als de draaitafel een aardingsdraad heeft, sluit u deze aan op de GND-aansluiting van dit apparaat. Als het aansluiten van de aardingsdraad het geluid versterkt, koppelt u deze los.
• Video-signaalaansluiting
  Het apparaat heeft een video-upscaling functie. Zie het volgende gedeelte voor meer informatie.
  4. Gebruik een component-videokabel om een tv met component-video-ingangsaansluitingen en een speler met component-video-uitgangsaansluitingen aan te sluiten.
     Component-videokabel
     * De verzonden video heeft een hogere kwaliteit dan die van een composiet-videokabel.
  5. Gebruik een composiet-videokabel om een tv met een composiet-video-ingangsaansluiting of een speler met een composiet-video-uitgangsaansluiting aan te sluiten.
     Composiet-videokabel

Videosignalen die worden ingevoerd in de composiet-video-ingangsaansluiting of de COMPONENT VIDEO IN-aansluitingen worden geupscaled naar HDMI-signalen en vervolgens uitgevoerd vanuit de HDMI-uitgangsaansluiting. Houd er rekening mee dat het niet mogelijk is om digitale audio-ingangssignalen om te zetten in analoog of vice versa.

* Wanneer u videosignalen die worden ingevoerd in de COMPONENT VIDEO IN-aansluitingen upscaled en ze uitvoert via de HDMI OUT-aansluiting, stelt u de uitvoerresolutie van de speler in op 480i of 576i. Als de invoer een resolutie heeft van 480p/576p of hoger, verschijnt er een bericht waarin u wordt gevraagd de resolutie-instelling te wijzigen. Als uw speler geen 480i- of 576i-uitvoer ondersteunt, gebruikt u de composiet-video-aansluiting.
* Als er meerdere videosignaalingangen in één ingangssysteem worden ingevoerd, wordt de uitvoer uitgevoerd in de volgorde van HDMI, COMPONENT VIDEO en composietvideo.

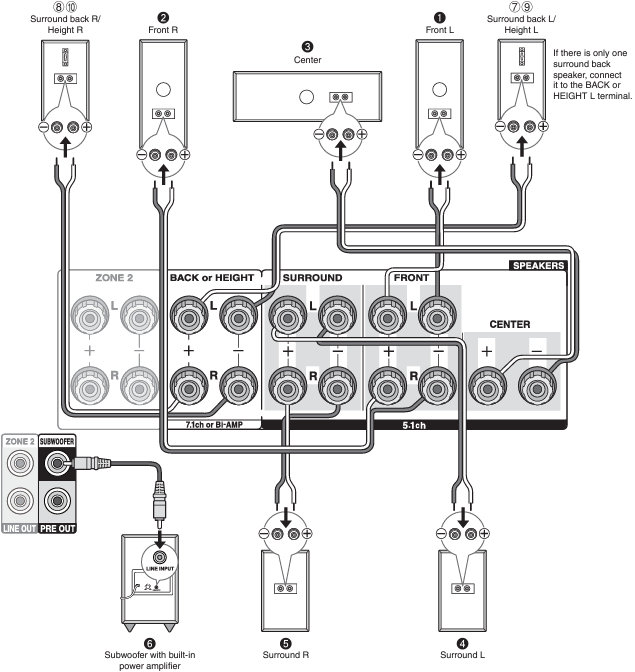

Luidsprekers aansluiten

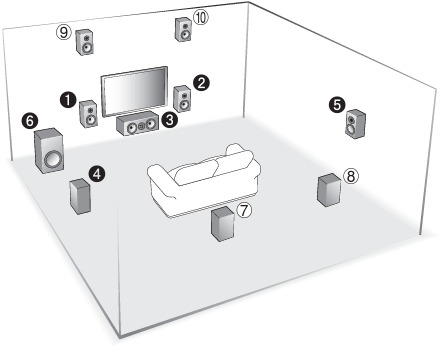

Luidsprekerindeling

Om te genieten van de Dolby Atmos-luistermodus, moeten er Height-luidsprekers of Surround Back-luidsprekers worden geïnstalleerd. In het bovenstaande voorbeeld worden voorste Height-luidsprekers gebruikt. Aangezien andere soorten Height-luidsprekers ook van toepassing zijn, zie de volgende pagina voor meer informatie.

1 2 Voorluidsprekers
3 Centerluidsprekers
4 5 Surroundluidsprekers
6 Subwoofer
7 8 Surround-achterluidsprekers
9 10 Height-luidsprekers

• 5.1 ch: 1 2 3 4 5 6
• 7.1 ch: 1 2 3 4 5 6 + 7 8 of 1 2 3 4 5 6 + 9 10
  7 8 en 9 10 delen dezelfde luidsprekeraansluitingen. Selecteer een van de groepen.

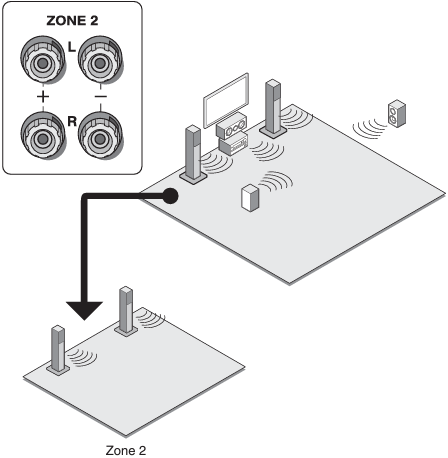

• Om de multi-zone functie te gebruiken, zie de "De multi-zone functie gebruiken" van "Stap 3: Afspelen".

Kenmerken van luidsprekertypes

1 2 geeft front stereogeluid weer. 3 geeft centergeluiden weer, zoals dialogen en zang. 4 5 creëren een achtergeluidsveld. 6 reproduceert basgeluiden en creëert een rijk geluidsveld.
Het aansluiten van 7 8 luidsprekers of 9 10 luidsprekers maakt weergave in 7.1 ch configuratie mogelijk. 7 8 (surround back) luidsprekers verbeteren het gevoel van omhulling dat wordt gecreëerd door het achtergeluidsveld en de naadloosheid van achtergeluiden, wat zorgt voor natuurlijkere geluidservaringen in het geluidsveld. 9 10 (height) luidsprekers produceren surround-effecten op een hoogtevlak. Dit apparaat voert een optimale geluidsveldbewerking uit voor het type geïnstalleerde height-luidsprekers dat is geregistreerd in de initiële instellingen (met setup wizard).

Instructies voor het aansluiten van luidsprekers

Sluit luidsprekers aan met een impedantie van 4 Ω tot 16 Ω. U moet de instelling wijzigen als een van de luidsprekers een impedantie heeft van 4 Ω of meer tot minder dan 6 Ω. U kunt dit instellen door de instructies op het tv-scherm te bekijken. Selecteer het item met de cursor knoppen van de afstandsbediening en druk op ENTER om uw selectie te bevestigen. Om terug te keren naar het vorige scherm, drukt u op RETURN. Druk op RCV en vervolgens op HOME op de afstandsbediening. Selecteer "Setup" - "2. Speaker Setup" - "Speaker Settings" - "Speaker Impedance" en wijzig de standaardwaarde van "6ohms" (Standaardwaarde) naar "4ohms".

Knip en verwijder de plastic coating van het uiteinde van de luidsprekerkabel, draai de kern en sluit deze aan op de aansluiting. Maak de juiste aansluiting tussen de aansluitingen van het apparaat en de aansluitingen van de luidspreker (+ naar + en - naar -) voor elk kanaal. Als de aansluiting verkeerd is, kan een basgeluid slecht worden door de omgekeerde fase. Het bevestigen van de meegeleverde gekleurde luidsprekerkabel labels aan de + kant aan beide uiteinden van de kabel van elk kanaal helpt bij een correcte aansluiting. Er kunnen maximaal twee subwoofers met ingebouwde eindversterker worden aangesloten op de subwoofer aansluitingen. Zet de cut-off filter selectieschakelaar van de subwoofer op DIRECT. Als de subwoofer geen cut-off filter selectieschakelaar heeft, maar wel een cut-off frequentie instelknop, draai deze dan naar de maximale frequentie. Als uw subwoofer geen ingebouwde eindversterker heeft, kunt u een eindversterker aansluiten tussen het apparaat en de subwoofer.

• De luidsprekerinstelling is 7.2 ch op het moment van aankoop. U kunt dit handmatig wijzigen of door automatische luidsprekerinstelling te gebruiken.

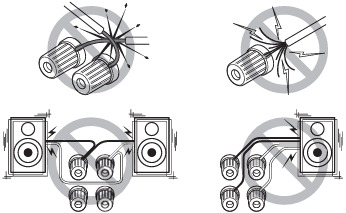

• Het kortsluiten van de + kabel en de - kabel of het contact van de kabelkern met het achterpaneel van het apparaat kan storing veroorzaken. Sluit ook niet twee of meer kabels aan op één luidsprekeraansluiting of één luidspreker op meerdere aansluitingen.
• Het gebruik van een luidspreker met minder impedantie dan de instelling kan leiden tot storing.


Bij gebruik van commercieel verkrijgbare banaanstekkers: draai de luidsprekeraansluitingen tot het einde vast en steek vervolgens de banaanstekkers erin. Steek de kern van de luidsprekerkabel niet rechtstreeks in het gat voor de banaanstekker van de luidsprekeraansluiting. (Noord-Amerikaanse modellen)

Height-luidsprekers opstellingen

Dolby Laboratories raadt aan om de luidsprekers te plaatsen zoals beschreven in "Luidsprekers in het plafond installeren" om het beste Dolby Atmos-effect te verkrijgen.

Luidsprekers in het plafond installeren

a b Top Front
c d Top Middle

Plafondluidsprekers, enz. worden gebruikt voor het maximaliseren van effecten in de Dolby Atmos- of Dolby Surround-luistermodus. Installeer Top Front-luidsprekers halverwege de positie net boven de luisterpositie en de positie net boven de voorluidsprekers. Installeer Top Middle-luidsprekers net boven de luisterpositie. U kunt a b of c d selecteren op het apparaat. Gebruik voor aansluiting op het apparaat de SPEAKERS BACK- of HEIGHT-aansluitingen.

Dolby Enabled-luidsprekers gebruiken

e f Dolby Enabled-luidspreker (voor)
g h Dolby Enabled-luidspreker (surround)

Een Dolby Enabled-luidspreker is speciaal ontworpen om te worden gebruikt als een Height-luidspreker. Er zijn twee soorten Dolby Enabled-luidsprekers, de ene is bedoeld om op de bovenkant van andere luidsprekers te worden geplaatst, zoals voorluidsprekers en surround-luidsprekers, en de andere is een geïntegreerd type met de normale luidsprekers. Dolby Enabled-luidsprekers zijn ontworpen met hun uitvoer gericht naar het plafond om een verhoogd audio-effect te creëren in de Dolby Atmos- en Dolby Surround-luistermodi door geluiden te leveren die van het plafond weerkaatsen. U kunt e f of g h selecteren op het apparaat. Gebruik voor aansluiting op het apparaat de SPEAKERS BACK- of HEIGHT-aansluitingen.

Andere aansluitingen

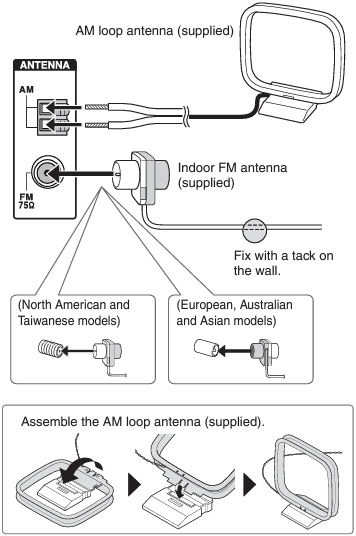

AM/FM-antenne aansluitingen

Sluit de antennes aan om naar AM/FM-uitzendingen te luisteren. Pas bij het eerste luisteren naar de uitzending de positie en oriëntatie van de antenne aan om de beste ontvangst te krijgen.

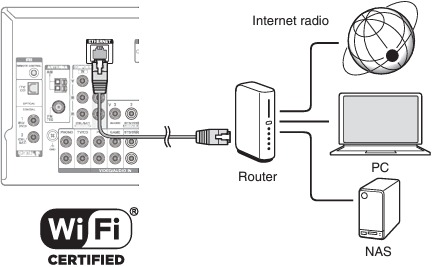

Netwerkverbinding

U kunt genieten van internetradio en DLNA door het apparaat op LAN aan te sluiten. Het apparaat kan worden aangesloten op de router met een ethernetkabel of op de draadloze LAN-router met een Wi-Fi-verbinding. Sluit in geval van een bedrade verbinding de ethernetkabel aan op de ethernetpoort. Zie de "4e stap: Netwerkverbinding" van "Stap 2: Instellen".

Koptelefoonaansluiting

Sluit een stereokoptelefoon met een standaardstekker (¼ inch of ø 6,3 mm) aan op de PHONES-aansluiting op het voorpaneel. Het geluid van de luidsprekers wordt uitgeschakeld terwijl u de koptelefoon gebruikt.

• Als u een andere luistermodus dan Pure Audio (Europese, Australische en Aziatische modellen), Stereo, Mono en Direct hebt geselecteerd, schakelt het aansluiten van een koptelefoon de luistermodus over naar Stereo.

Instellen

Wanneer het apparaat voor het eerst wordt ingeschakeld, wordt de installatiewizard automatisch gestart. Als u de installatiewizard gebruikt om de eerste installatie uit te voeren, sluit u een tv aan op de HDMI OUT MAIN-aansluiting van het apparaat via een HDMI-verbinding.

Inschakelen

Sluit het netsnoer aan op het stopcontact. Druk op ON/ STANDBY op het hoofdapparaat of RECEIVER op de afstandsbediening om het apparaat in te schakelen of in de stand-bymodus te zetten.

* Taiwanese modellen worden geleverd met een verwijderbaar netsnoer. Sluit het netsnoer aan op de AC INLET van het apparaat en sluit deze vervolgens aan op het stopcontact. Koppel altijd eerst de stekker uit het stopcontact los wanneer u het netsnoer loskoppelt. Wanneer het apparaat wordt ingeschakeld, kan er een grote, onmiddellijke stroom vloeien die de functionaliteit van de computer en andere apparaten beïnvloedt. Het wordt aanbevolen om een afzonderlijk stopcontact te gebruiken van dat voor de computer of andere gevoelige apparaten.

Firmware-update melding: Als het apparaat via LAN is verbonden en er een firmware-update beschikbaar is, verschijnt het bericht "Firmware Update Available" (Firmware-update beschikbaar). Om de update uit te voeren, selecteert u "Update Now" (Nu bijwerken) met de cursor-knoppen van de afstandsbediening en drukt u op ENTER. Wanneer "Completed!" (Voltooid!) verschijnt, drukt u op ON/STANDBY op het hoofdapparaat om het apparaat in de stand-bymodus te zetten. Dan is de update voltooid.

• Het apparaat schakelt zichzelf automatisch in de stand-bymodus 3 minuten nadat "Completed!" (Voltooid!) op het display verschijnt. In dit geval is de update ook voltooid.

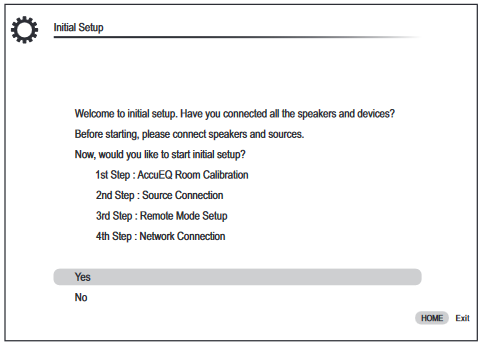

De eerste installatie uitvoeren met de installatiewizard

Lees dit voordat u met de procedure begint: Stel in door de aanwijzingen te volgen die op het tv-scherm worden weergegeven. Selecteer het item met de cursor-knoppen van de afstandsbediening en druk op ENTER om uw selectie te bevestigen. Om terug te keren naar het vorige scherm, drukt u op RETURN.

• Als u de procedure onderbreekt of de instelling die in de eerste installatie is gemaakt wijzigt en de installatiewizard opnieuw wilt oproepen, drukt u op RCV en vervolgens op HOME op de afstandsbediening, selecteert u "Setup" (Instellingen) - "7. Hardware Setup" (Hardware-instelling) - "Initial Setup" (Eerste installatie) en drukt u op ENTER.

Selecteer eerst de taal. In het volgende scherm wordt de samenvatting van de installatiewizard zoals hieronder weergegeven. Selecteer "Yes" (Ja) in dit scherm en druk op ENTER op de afstandsbediening.

De installatiewizard verloopt in de vier onderstaande stappen.

• 1e stap: AccuEQ Room Calibration (AccuEQ-ruimtekalibratie)

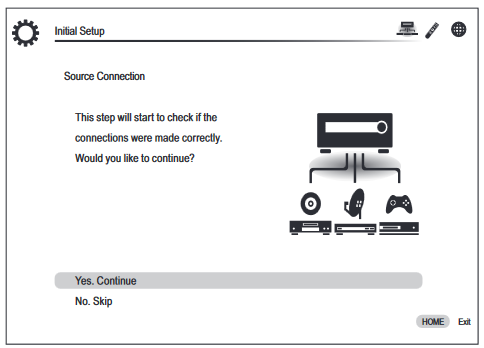

• 2e stap: Source Connection (Bronaansluiting)

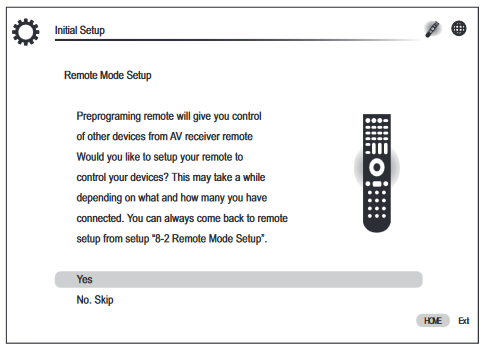

• 3e stap: Remote Mode Setup (Instelling afstandsbedieningsmodus)

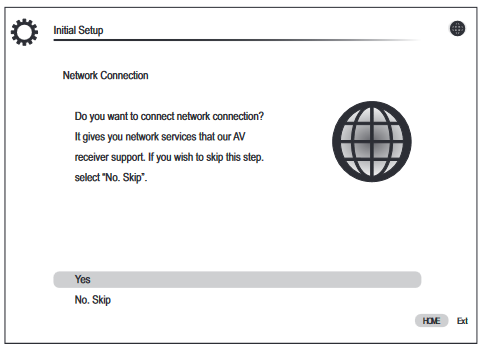

• 4e stap: Network Connection (Netwerkverbinding)

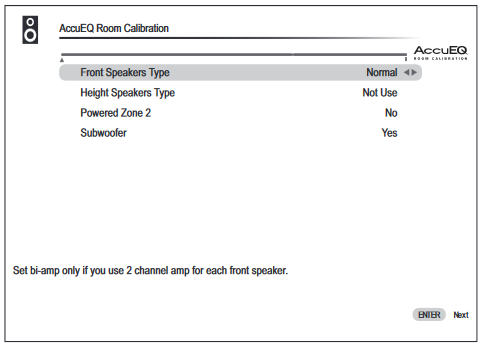

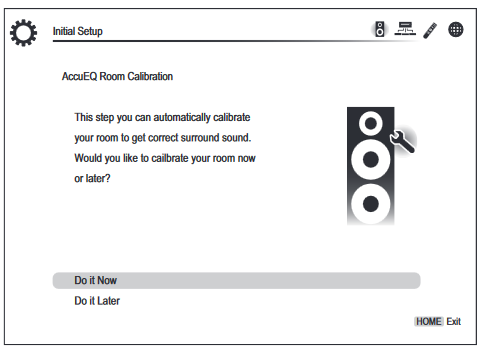

AccuEQ Room Calibration

De testtoon die uit elke luidspreker komt, wordt gemeten om het instellen van het aantal luidsprekers, het volumeniveau, de optimale crossover-frequenties van elke luidspreker en de afstand vanaf de primaire luisterpositie mogelijk te maken, en ook om vervorming te corrigeren die wordt veroorzaakt door de akoestische omgeving van de ruimte.

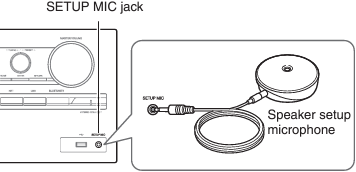

1. Plaats de installatiemicrofoon van de luidspreker.
   Wanneer het bovenstaande startscherm wordt weergegeven, plaatst u, voordat u met de procedure begint, de meegeleverde installatiemicrofoon van de luidspreker op de meetpositie door te verwijzen naar de onderstaande afbeelding.

   : Luistergebied
   : Meetpositie met microfoon
   * Correcte meting is niet mogelijk als de microfoon met de hand wordt vastgehouden. Meten is niet mogelijk als er een hoofdtelefoon wordt gebruikt.
   * Het subwoofergeluid wordt mogelijk niet gedetecteerd, omdat het extreem lage frequenties zijn. Verhoog het subwoofervolume tot ongeveer de helft van het maximale volume en stel de frequentie in op het maximale niveau.
   * Tijdens de meting is een luide testtoon te horen. De meting kan worden onderbroken als er omgevingsgeluid of radiofrequentie-interferentie is. Sluit het raam en schakel het huishoudelijke apparaat en het fluorescentielampje uit.
2. Nadat u de microfoon op de meetpositie hebt geplaatst, selecteert u "Do it Now" (Nu doen) met de cursors en drukt u op ENTER.
3. Wanneer "Please plug microphone that came in a box with AV receiver." (Sluit de microfoon aan die in een doos met een AV-ontvanger is geleverd.) wordt weergegeven, sluit u de microfoon aan op de SETUP MIC-aansluiting van het apparaat.

4. Volg de aanwijzingen die op het tv-scherm worden weergegeven.

   Wanneer het bovenstaande scherm wordt weergegeven, drukt u op ENTER op de afstandsbediening. Bevestig de stroomvoorziening van de subwoofer en druk op ENTER op de afstandsbediening in het volgende scherm. Bevestig de positie van de installatiemicrofoon van de luidspreker en druk op ENTER op de afstandsbediening in het volgende scherm. Het automatisch instellen van de luidspreker start.
5. De testtonen klinken uit de aangesloten luidsprekers en het automatisch instellen van de luidspreker start.
   De meting wordt twee keer voor elke luidspreker uitgevoerd. Het duurt enkele minuten voordat het is voltooid. Houd de kamer zo stil mogelijk tijdens de meting. Als een van de luidsprekers de testtoon niet produceert, controleer dan op loskoppeling.
   • Tijdens de meting geven de luidsprekers de testtonen op een hoog volume weer. Wees voorzichtig met geluidslekken die uw buren kunnen storen, of wees voorzichtig dat u jonge kinderen niet bang maakt.
6. Wanneer de meting is voltooid, wordt het meetresultaat weergegeven.
   Druk op / op de afstandsbediening om de instellingen te controleren. Druk op ENTER met "Save" (Opslaan) geselecteerd. Druk in het volgende scherm met de melding dat "AccuEQ Room Calibration" (AccuEQ-ruimtekalibratie) "On" (Aan) staat op ENTER op de afstandsbediening.
   • Als er een foutmelding is, volgt u de instructies op het scherm om de oorzaak van de fout te verwijderen.
7. Wanneer "Please unplug setup microphone." (Koppel de installatiemicrofoon los.) wordt weergegeven, koppelt u de microfoon los.

Source Connection

U kunt controleren of elke ingangsbron correct is aangesloten.

1. Wanneer het startscherm Source Connection (Bronaansluiting) wordt weergegeven, selecteert u "Yes, Continue" (Ja, doorgaan) met de cursors en drukt u op ENTER.

2. Selecteer de gewenste invoer om de verbinding te controleren en druk op ENTER.
   Start het afspelen van het geselecteerde apparaat. Als de verbinding correct is, worden de video/audio van de ingangsbron die op het apparaat is geselecteerd, afgespeeld.
3. Nadat u de verbinding hebt gecontroleerd, selecteert u "Yes" (Ja) met de cursors en drukt u op ENTER.
   • Als u "No" (Nee) selecteert en op ENTER drukt, wordt de oorzaak van de fout weergegeven. Volg de aanwijzingen om de oorzaak van de fout te verwijderen en controleer de verbinding opnieuw.
4. Selecteer "Yes" (Ja) met de cursors en druk op ENTER op de afstandsbediening om de verbinding van andere ingangen te controleren of selecteer "No, Done Checking" (Nee, klaar met controleren) en druk op ENTER om over te slaan.
   Als u "Yes" (Ja) selecteert, keert u terug naar het scherm van stap 2. Als u "No, Done Checking" (Nee, klaar met controleren) selecteert, gaat u verder met stap 5.
5. HDMI Linked Operation (HDMI-gekoppelde bediening) en andere functies inschakelen
   In het volgende scherm kunt u de HDMI-gekoppelde bediening met een CEC-compatibel apparaat, de verbinding met een ARC-compatibele tv en de HDMI Through-functie inschakelen. Selecteer "Yes" (Ja) met de cursors om ze in te schakelen of "No, Done Checking" (Nee, klaar met controleren) om over te slaan en druk op ENTER op de afstandsbediening.
6. Selecteer "Yes" (Ja) met de cursors en druk op ENTER om de CEC-linkfunctie in te schakelen of selecteer "No" (Nee) en druk op ENTER om deze uitgeschakeld te houden.

   Als u "Yes" (Ja) selecteert, wordt de verbinding met een ARC-compatibele tv en de HDMI Through-functie ingesteld op "Auto" en ingeschakeld.

Remote Mode Setup

In deze stap kunt u de bediening van de andere componenten inschakelen met behulp van de afstandsbediening van het apparaat. Wanneer het startscherm Remote Mode Setup (Instelling afstandsbedieningsmodus) wordt weergegeven, selecteert u "Yes" (Ja) met de cursors en drukt u op ENTER op de afstandsbediening. Volg de aanwijzingen om de gewenste REMOTE MODE-knop (AFSTANDSBEDIENINGSMODUS) te selecteren en voer in het toetsenbordscherm de eerste drie tekens in van de merknaam van het apparaat dat u gaat programmeren (bijv. "ONK" voor ONKYO) en zoek naar de afstandsbedieningscode. De aanwijzingen leggen ook uit hoe u de afstandsbediening instelt.

Network Connection

U kunt de netwerkverbinding controleren en de Wi-Fi-instelling maken. Wanneer het startscherm Network Connection (Netwerkverbinding) wordt weergegeven, selecteert u "Yes" (Ja) met de cursors en drukt u op ENTER op de afstandsbediening. Als u "Wired" (Bekabeld) selecteert in het volgende scherm, kunt u de LAN-kabelverbindingsstatus bekijken. Om de Wi-Fi-instelling te maken, selecteert u "Wireless" (Draadloos), drukt u op ENTER op de afstandsbediening en volgt u de onderstaande secties.

Maak de volgende voorbereidingen.
Voor een Wi-Fi-verbinding is een toegangspunt vereist, zoals een draadloze LAN-router (*). Noteer de SSID en het wachtwoord (sleutel) van het toegangspunt als ze op het label van het hoofdgedeelte worden weergegeven. Als het toegangspunt een automatische instelknop heeft (kan anders worden genoemd, afhankelijk van de fabrikant), kunt u instellen zonder het wachtwoord in te voeren. Raadpleeg de handleiding voor het gebruik van de automatische instelknop van het toegangspunt.

* Het apparaat ondersteunt Wi-Fi-verbinding met een 2,4 GHz-toegangspunt.

1. Selecteer de SSID van het toegangspunt waarmee verbinding moet worden gemaakt met de cursor-knoppen en druk op ENTER.
   Wanneer de SSID van het toegangspunt op het tv-scherm verschijnt, selecteert u het gewenste toegangspunt.
   • Als u de eerste instelling van het toegangspunt hebt gewijzigd om het invoeren van het wachtwoord over te slaan, start stap 3 automatisch.
   • Als u de eerste instelling van het toegangspunt hebt gewijzigd om de SSID te verbergen, raadpleegt u "When the access point is not displayed" (Wanneer het toegangspunt niet wordt weergegeven).
2. Selecteer en stel de authenticatiemethode in.
   Het scherm "Enter Password" (Wachtwoord invoeren), in plaats van het volgende scherm, kan automatisch worden weergegeven als de draadloze LAN-router geen automatische instelknop heeft.

   Wanneer het bovenstaande scherm wordt weergegeven, selecteert en stelt u een van de drie authenticatiemethoden in: "Enter Password" (Wachtwoord invoeren), "Push Button" (Knop indrukken) en "PIN code" (Pincode). Zie hieronder voor details over en hoe u elke methode instelt.
   Enter Password (Wachtwoord invoeren): Voer het wachtwoord van het toegangspunt in om een verbinding tot stand te brengen.
   1. Selecteer "Enter Password" (Wachtwoord invoeren) met de cursor-knoppen en druk op ENTER.
   2. Voer het wachtwoord (*) in op het toetsenbordscherm, selecteer "OK" met de cursor-knoppen en druk op ENTER.
      * Selecteer "Shift" en druk op ENTER om te schakelen tussen hoofdletters en kleine letters. Selecteer "" of "" en druk op ENTER om de cursor naar de geselecteerde richting te verplaatsen. Selecteer "Back Space" (Backspace) en druk op ENTER om het teken links van de cursorpositie te verwijderen. Om te selecteren of u het wachtwoord wilt maskeren met "*" of in platte tekst wilt weergeven, drukt u op D op de afstandsbediening. Druk op + 10 op de afstandsbediening om de "Shift"-functie in te schakelen en op CLR om alle ingevoerde tekens te verwijderen.
   3. Als de beveiligingsmethode van het aan te sluiten toegangspunt WEP is, selecteert u "Default Key ID" (Standaard sleutel-ID), selecteert u "OK" en drukt u op ENTER.
      Push Button (Knop indrukken): Gebruik de automatische instelknop van het toegangspunt om een verbinding tot stand te brengen.
      1. Selecteer "Push Button" (Knop indrukken) met de cursor-knoppen en druk op ENTER.
      2. Houd de automatische instelknop van het toegangspunt de benodigde seconden ingedrukt, selecteer "OK" met de cursor-knoppen en druk op ENTER.
         PIN code (Pincode): Selecteer deze methode wanneer de automatische instelknop van het toegangspunt buiten bereik is. Selecteer "PIN code" (Pincode) met de cursor-knoppen en druk op ENTER om de 8-cijferige pincode weer te geven. Registreer de weergegeven pincode bij het toegangspunt, selecteer "OK" met de cursor-knoppen en druk op ENTER. Raadpleeg de handleiding voor het registreren van de pincode bij het toegangspunt.
3. Breng een verbinding tot stand.
   Het verbindingsproces start en de Wi-Fi-indicator links van het display van het apparaat begint te knipperen. Wanneer de verbinding tot stand is gebracht, verandert de Wi-Fi-indicator van knipperen naar continu branden. Als de Wi-Fi-indicator niet continu brandt, is er geen verbinding tot stand gebracht. Maak de instelling opnieuw. Als "Push Button" (Knop indrukken) niet werkt, probeer dan "Enter Password" (Wachtwoord invoeren).
   When the access point is not displayed (Wanneer het toegangspunt niet wordt weergegeven) Selecteer "Other..." (Overige...) met de cursor op de afstandsbediening en druk op ENTER om het toetsenbordscherm weer te geven. Voer de SSID en het wachtwoord in. Maak de volgende instellingen volgens de routerinstelling.
   • WPA/WPA2-methode
     Selecteer "WPA" of "WPA2" in "Security Method" (Beveiligingsmethode), selecteer "OK" en druk op ENTER.
   • WEP-methode
     Selecteer "WEP" in "Security Method" (Beveiligingsmethode) en selecteer "Default Key ID" (Standaard sleutel-ID). Selecteer vervolgens "OK" en druk op ENTER.
     • Als er geen versleutelingsinstelling is gemaakt op de draadloze LAN-router, selecteert u "None" (Geen) in "Security Method" (Beveiligingsmethode), selecteert u "OK" en drukt u op ENTER.

De installatiewizard afsluiten

Nadat u de eerste installatie hebt voltooid, houdt u "Finished" (Voltooid) geselecteerd en drukt u op ENTER op de afstandsbediening. De verbinding en instelling van het apparaat is nu voltooid. Zie stap 3 en geniet van uw thuisbioscoop.

Afspelen

De speler en tv afspelen

• Om het apparaat te bedienen: De afstandsbediening van dit apparaat heeft de functie voor afstandsbedieningsmodus voor het bedienen van andere apparaten. U kunt dit apparaat niet bedienen wanneer de afstandsbediening zich in de afstandsbedieningsmodus bevindt, anders dan de RECEIVER-modus (voor het bedienen van dit apparaat). Zorg ervoor dat u 2 RCV indrukt om de RECEIVER-modus te selecteren voordat u begint met de bediening.

1. Schakel de stroom in.
   Druk op 1 RECEIVER op de afstandsbediening om de stroom in te schakelen.
   • Schakel de ingang op de tv naar de ingang die aan het apparaat is toegewezen. Gebruik de afstandsbediening van de tv.
2. Selecteer de ingang van het apparaat en start het afspelen op de speler of tv.
   Druk op 3 INPUT SELECTOR waaraan de gewenste speler is toegewezen. Druk op TV/CD om het geluid van de tv af te spelen. U kunt ook de ingangsselectieknoppen op het hoofdapparaat gebruiken.
   • De ingang wordt automatisch geselecteerd als de tv of speler CEC-compatibel is en met een HDMI-kabel op het apparaat is aangesloten.
3. Selecteer de gewenste luistermodus.
   Druk op de 6 luistermodus-knoppen om de modus te wijzigen, zodat u van verschillende luistermodi kunt genieten. Zie "Luistermodi" voor meer informatie over de luistermodi.
4. Pas het volume aan met 10.

Naam van de onderdelen van de afstandsbediening

1. RECEIVER button: Schakelt het apparaat in of in de stand-bymodus.
2. RCV button: Schakelt de afstandsbediening naar de modus voor het bedienen van dit apparaat.
3. REMOTE MODE/INPUT SELECTOR button: Schakelt de ingang die moet worden afgespeeld.
4. Cursor buttons and ENTER button: Verplaatst de cursor en bevestigt de selectie.
5. Q SETUP button: Geeft het Quick Setup-menu weer waarmee u de veelgebruikte functies kunt instellen, waaronder ingangsselectie en volumeregeling.
6. Listening mode buttons: Hiermee kunt u de luistermodus selecteren.
7. DIMMER button: Schakelt de helderheid van het scherm.
8. ZONE2 button: Voor gebruik wanneer het apparaat is aangesloten op een voorversterker in een aparte ruimte en daar geluid wordt afgespeeld.
9. MUTING button: Dempt het geluid tijdelijk.
10. VOLUME buttons: Hiermee kunt u het volume aanpassen. Deze knop annuleert ook het dempen.
11. RETURN button: Zet het scherm terug naar de vorige staat.
12. HOME button: Geeft het HOME-menu weer waarmee u geavanceerde instellingen kunt maken en internetradio en DLNA kunt gebruiken.
13. DISPLAY button: Schakelt de informatie op het scherm.
    • De andere knoppen dan de bovenstaande zijn voor het bedienen van andere apparaten.

Luistermodi

U kunt een luistermodus selecteren uit verschillende opties, zoals Dolby Atmos, Dolby Digital en DTS. Selecteer de gewenste modus door te schakelen en te luisteren naar het daadwerkelijke geluid in verschillende modi. De selecteerbare luistermodi zijn afhankelijk van het formaat van de ingangssignalen.
MOVIE/TV: U kunt een luistermodus selecteren die geschikt is voor films en tv-programma's.
MUSIC: U kunt een luistermodus selecteren die geschikt is voor muziek.
GAME: U kunt een luistermodus selecteren die geschikt is voor games.
STEREO: U kunt een luistermodus selecteren voor stereo en alle kanaals stereobronnen.
PURE AUDIO (main unit only) (European, Australian and Asian models): Het scherm en de analoge videocircuits worden afgesneden om een zuiverder geluid te leveren.

• Zie de geavanceerde handleiding voor meer informatie over de luistermodi.

"Direct" (Direct) voor het afspelen van de ingangssignalen zoals ze zijn
Door deze modus te selecteren, kunnen de ingangssignalen worden afgespeeld zoals ze zijn. 2-kanaals signalen van een muziek-cd worden bijvoorbeeld in stereo afgespeeld, 5.1-kanaals signalen in 5.1-kanaals en Dolby Digital-signalen van een blu-ray disc of dvd in het Dolby Digital-geluidsveld, afhankelijk van het opgegeven aantal kanalen.

Andere nuttige functies

• Video en audio afspelen van verschillende bronnen: Het is mogelijk om audio en video van verschillende bronnen af te spelen. U kunt bijvoorbeeld audio afspelen van de cd-speler en video van de BD/DVD-speler. Druk in dit geval op BD/DVD en vervolgens op TV/CD. Start vervolgens het afspelen op de BD/DVD-speler en cd-speler. Deze functie is effectief wanneer een ingang met alleen audio is geselecteerd (TV/CD, TUNER of PHONO in de begininstelling).
• De geluidskwaliteit aanpassen: Het is mogelijk om de lage en hoge tonen van de voorluidsprekers te verbeteren of te matigen. Druk meerdere keren op TONE op het hoofdapparaat om de gewenste instelling te selecteren uit "Bass" (bas), "Treble" (hoge tonen) en "Phase Matching Bass" (fase-aanpassende bas), en pas aan met +/-.
  • Het kan niet worden ingesteld als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
    "Bass" (bas): Hiermee kunt u de lage tonen verbeteren of matigen.
    "Treble" (hoge tonen): Hiermee kunt u de hoge tonen verbeteren of matigen.
    "Phase Matching Bass" (fase-aanpassende bas): Hiermee kunt u het heldere middenbereik behouden en de lage tonen effectief verbeteren.
• Tijdelijk dempen: Druk op MUTING op de afstandsbediening. Om het dempen te annuleren, drukt u nogmaals op MUTING of drukt u op VOL /.
• De helderheid van het scherm wijzigen: Druk op DIMMER op de afstandsbediening. De helderheid van het scherm verandert elke keer dat u op de knop drukt.
• De ingangsindeling controleren: Druk meerdere keren op DISPLAY op de afstandsbediening om het scherm van het hoofdapparaat te schakelen in de volgende volgorde:

  • Als "Dolby D 5.1" wordt weergegeven in de signaalindeling, worden de Dolby Digital 5.1-kanaals signalen ingevoerd. Wanneer u naar AM/FM-radio luistert, worden de band, frequentie en het voorkeuzenummer weergegeven.

Naar AM/FM-radio luisteren

De basishandleiding legt de methode uit met behulp van automatische afstemming. Zie de geavanceerde handleiding voor handmatige afstemming.

1. Druk meerdere keren op TUNER op het hoofdapparaat om "AM" of "FM" te selecteren.
2. Druk op TUNING MODE op het apparaat, zodat de "AUTO" (automatisch)-indicator op het scherm brandt.
3. Druk op TUNING op het apparaat.
   De automatische afstemming op een radiostation start. Het zoeken stopt wanneer er een is afgestemd. Wanneer er een radiostation is afgestemd, brandt de "TUNED"-indicator op het scherm. De "FM STEREO"-indicator brandt als het radiostation een FM-radiostation is.

   (De daadwerkelijke weergave varieert afhankelijk van het land.)

Een AM/FM-radiostation registreren: Hiermee kunt u maximaal 40 van uw favoriete AM/FM-radiostations registreren.

1. Stem af op het AM/FM-radiostation dat u wilt registreren.
2. Druk op MEMORY (geheugen) op het apparaat. Het voorkeuzenummer op het scherm knippert.
3. Druk herhaaldelijk op PRESET op het apparaat om een nummer tussen 1 en 40 te selecteren terwijl het voorkeuzenummer knippert (ongeveer 8 seconden).
4. Druk nogmaals op MEMORY (geheugen) op het apparaat. Wanneer het is geregistreerd, stopt het voorkeuzenummer met knipperen. Om een vooraf ingesteld radiostation te selecteren, drukt u op PRESET op het hoofdapparaat of CH +/- op de afstandsbediening.

Het Bluetooth-apparaat aansluiten en afspelen

U kunt draadloos genieten van muziekbestanden die zijn opgeslagen op een smartphone of ander Bluetooth-apparaat. Het dekkingsgebied is 15 meter (48 feet).

• Het Bluetooth-apparaat moet het A2DP-profiel ondersteunen.
• Houd er rekening mee dat de verbinding niet altijd is gegarandeerd met alle Bluetooth-apparaten.

Koppelen

Koppelen is noodzakelijk wanneer u het Bluetooth-apparaat voor de eerste keer gebruikt. Voordat u met de procedure begint, leert u hoe u de Bluetooth-instellingsfunctie inschakelt en verbinding maakt met andere apparaten op het Bluetooth-apparaat.

1. Druk op BLUETOOTH op de afstandsbediening.
   Het apparaat gaat naar de koppelingsmodus en de BLUETOOTH-indicator begint te knipperen.
2. Terwijl de BLUETOOTH-indicator knippert, voltooit u de verbinding op het Bluetooth-apparaat in de nabije omgeving binnen ongeveer 2 minuten.
   Als de naam van dit apparaat op het scherm van het Bluetooth-apparaat wordt weergegeven, selecteert u dit apparaat. Het koppelen eindigt na korte tijd.
   • Als een wachtwoord wordt gevraagd, voert u "0000" in.
   • Wanneer u het apparaat op een ander Bluetooth-apparaat aansluit, start u het koppelen door BLUETOOTH ingedrukt te houden totdat de BLUETOOTH-indicator begint te knipperen. Dit apparaat kan de gegevens van maximaal acht gekoppelde apparaten opslaan.

Geluid van het Bluetooth-apparaat afspelen

Als het apparaat is ingeschakeld en het Bluetooth-apparaat is aangesloten, wordt de ingang automatisch overgeschakeld naar BLUETOOTH. Speel in deze staat muziek af.

• Het kan ongeveer een minuut duren voordat de verbinding tot stand is gebracht wanneer het apparaat is ingeschakeld, omdat het even duurt voordat de Bluetooth-functie is opgestart.
• Als de volume-instelling op het Bluetooth-apparaat laag is, wordt het geluid niet van dit apparaat uitgevoerd.
• Vanwege de kenmerken van de draadloze Bluetooth-technologie kan het geluid dat op dit apparaat wordt geproduceerd iets achterlopen op het geluid dat op het Bluetooth-apparaat wordt afgespeeld.

Het HOME-menu gebruiken

In het HOME-menu kunt u geavanceerde instellingen maken en internetradio en DLNA gebruiken. Raadpleeg de geavanceerde handleiding voor meer informatie over de bediening.

1. Nadat u op RCV hebt gedrukt, drukt u op HOME op de afstandsbediening.
   Het HOME-menu wordt op het tv-scherm weergegeven. U kunt ook de HOME-knop op het hoofdapparaat gebruiken.

2. Selecteer het item met de cursortoetsen van de afstandsbediening en druk op ENTER om uw selectie te bevestigen.
   Om terug te keren naar het vorige scherm, drukt u op RETURN. Om terug te keren naar het HOME-menu, drukt u op HOME.
   • Slaaptimer: Selecteer deze optie om het apparaat automatisch in de stand-bymodus te zetten wanneer de opgegeven tijd is verstreken.
   • InstaPrevue: Selecteer deze optie om een voorbeeld te bekijken van video-invoer van de HDMI-ingangen, allemaal samen op één scherm. Het scherm heeft een hoofdvenster (huidige video-invoer) en subvensters (andere video-invoer). Om de huidige invoer te wijzigen, selecteert u het gewenste subvenster met de cursortoetsen en drukt u op ENTER.
     • Een zwart subvenster wordt weergegeven voor de invoer zonder videosignalen.
     • "InstaPrevue" (InstaPrevue) kan niet worden geselecteerd als de video wordt ingevoerd vanaf HDMI IN 5 of 6, of als er geen signaal is van de momenteel geselecteerde invoer.
     • Afhankelijk van de videosignalen wordt de afbeelding mogelijk niet correct weergegeven op de voorbeeldminiaturen.
     • Een resolutie van 1080p of hoger wordt niet ondersteund.
   • Setup: U kunt de toewijzing van ingangsterminals en ingangsselectieknoppen wijzigen en ook verschillende luidsprekerinstellingen en andere geavanceerde instellingen maken.
   • Network Service: Selecteer deze optie om internetradiodiensten en de DLNA-functie te gebruiken. Wanneer u het apparaat op het netwerk aansluit en op ENTER drukt, wordt het netwerkservicescherm op de tv weergegeven. Selecteer op het tv-scherm de gewenste service of het gewenste muziekbestand met de cursortoetsen van de afstandsbediening en druk op ENTER om de weergave te bevestigen en te starten.
     Internetradiodienst: U kunt luisteren naar TuneIn of andere internetradiostations die van tevoren zijn geregistreerd.
     DLNA: U kunt muziekbestanden afspelen die zijn opgeslagen op de pc of het NAS-apparaat dat op het netwerk is aangesloten. Selecteer de server met de cursortoetsen, selecteer het gewenste muziekbestand en druk op ENTER om de weergave te starten.
     Home Media: U kunt muziekbestanden afspelen in een gedeelde map op de pc of het NAS-apparaat dat op het netwerk is aangesloten. Selecteer de server met de cursortoetsen, selecteer het gewenste muziekbestand en druk op ENTER om de weergave te starten.
     • "Network Service" (Netwerkservice) kan worden geselecteerd nadat het netwerk is opgestart, zelfs als het niet eerst kan worden geselecteerd. Het kan ongeveer een minuut duren om op te starten.
     • Wanneer "Network Service" (Netwerkservice) voor de eerste keer wordt geselecteerd, verschijnt het "DISCLAIMER" (DISCLAIMER)-scherm op de tv. Selecteer "Agree" (Akkoord) als u akkoord gaat met de inhoud. Als u niet akkoord gaat met de inhoud, kunt u de netwerkservice niet gebruiken.
       * U kunt de netwerkservicefunctie niet gebruiken, tenzij de tv is aangesloten via HDMI, omdat het selecteren van "Agree" (Akkoord) in het "DISCLAIMER" (DISCLAIMER)-scherm niet mogelijk is.
     • De lay-out van de pictogrammen in het hoofdmenu "Network Service" (Netwerkservice) kan worden gewijzigd. Druk op NET op de afstandsbediening en druk op D. Selecteer het bronpictogram met de cursortoetsen en druk op ENTER, selecteer vervolgens het bestemmingspictogram en druk op ENTER. De posities van de pictogrammen worden met elkaar verwisseld.
   • USB: Selecteer "USB" (USB) in het tv-scherm en sluit een USB-opslagapparaat aan op de USB-poort op het voorpaneel. Selecteer op het tv-scherm de gewenste map of het gewenste muziekbestand met de cursortoetsen van de afstandsbediening en druk op ENTER om de weergave te bevestigen en te starten.
     • "USB" (USB) kan worden geselecteerd nadat de USB-functie is opgestart, zelfs als het niet eerst kan worden geselecteerd. Het kan ongeveer een minuut duren om op te starten.

Het menu Quick Setup gebruiken

In het menu Quick Setup kunt u veelgebruikte functies instellen, waaronder ingangsselectie en volumeregeling.

1. Druk op Q SETUP op de afstandsbediening.
   Het menu Quick Setup wordt weergegeven op het scherm van de aangesloten tv.

2. Selecteer het item met de cursortoetsen van de afstandsbediening en druk op ENTER om uw selectie te bevestigen.
   Om terug te keren naar het vorige scherm, drukt u op RETURN.
   • Input: Selecteer de invoer en controleer de toewijzing van de ingangsselectieknoppen.
   • Audio: U kunt verschillende audio-instellingen uitvoeren, waaronder de audiokwaliteit en de aanpassing van het luidsprekerniveau.
     • U kunt dit item niet selecteren wanneer audio wordt uitgevoerd via de luidsprekers van de tv.
       A/V Sync: Als de video achter de audio loopt, kunt u de audio vertragen om de kloof te compenseren. Er kunnen verschillende instellingen worden ingesteld voor elke invoer.
       • Het kan niet worden ingesteld als de invoer "NET", "USB" (USB) of "BLUETOOTH" is.
       • Het kan niet worden ingesteld als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
         Bass, Treble: Pas het volume van de voorste luidspreker aan.
       • Het kan niet worden ingesteld als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
         Phase Matching Bass: Onderdruk de faseverschuiving in het middenbereik om het basgeluid te verbeteren. Zo kan een soepel en krachtig basgeluid worden verkregen.
       • Het kan niet worden ingesteld als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
         Subwoofer Level, Center Level: Pas het luidsprekerniveau aan terwijl u naar het geluid luistert. De aanpassing die u hebt gemaakt, wordt teruggezet naar de vorige status wanneer u het apparaat in de stand-bymodus zet.
       • De luidsprekers kunnen niet worden aangepast als ze zijn ingesteld op "No" (Nee) of "None" (Geen) in "Setup" (Instellingen) - "2. Speaker Setup" (2. Luidsprekerinstellingen) - "Speaker Configuration" (Luidsprekerconfiguratie).
         AccuEQ Room Calibration: Schakelt de geluidsveldcorrectie-instelling uit die is ingesteld in de automatische luidsprekerinstelling. De instelling kan afzonderlijk worden ingesteld voor elke invoer.
       • Deze instelling kan niet worden geselecteerd als de automatische luidsprekerinstelling niet is uitgevoerd.
       • Het kan niet worden ingesteld als er een hoofdtelefoon is aangesloten of als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
         Late Night: Zorg ervoor dat kleine geluiden gemakkelijk te horen zijn. Het is handig als u het volume moet verlagen terwijl u 's avonds laat naar een film kijkt. U kunt alleen genieten van het effect op Dolby Digital-, Dolby Digital Plus- en Dolby TrueHD-bronnen.
       • Als u het apparaat in de stand-bymodus zet, wordt de instelling op "Off" (Uit) gezet. In het geval van Dolby TrueHD wordt de instelling ingesteld op "Auto" (Automatisch).
       • U kunt de functie niet gebruiken tijdens het afspelen van Dolby TrueHD als "Setup" (Instellingen) - "3. Audio Adjust" (3. Audio aanpassen) - "Dolby" - "Loudness Management" (Luidheidsbeheer) is ingesteld op "Off" (Uit).
         Music Optimizer: Verbeter de kwaliteit van de gecomprimeerde audio. Het weergavegeluid van bestanden met verliesgevende compressie, zoals MP3, wordt verbeterd. De instelling kan afzonderlijk worden ingesteld voor elke invoer.
       • De instelling is effectief in de signalen van 48 kHz of minder. De instelling is niet effectief in de bitstreamsignalen.
       • Het kan niet worden ingesteld als de luistermodus Pure Audio (Europese, Australische en Aziatische modellen) of Direct is.
         Cinema Filter: Pas de soundtrack aan die is verwerkt om het hoge toonhoogtebereik te verbeteren, om het geschikt te maken voor thuisbioscoop.
       • Deze functie kan worden gebruikt in de volgende luistermodi: Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS-ES, DTS Neo: 6 Cinema, DTS 96/24, DTS Neo: 6, DTS-HD High Resolution Audio, DTS-HD Master Audio en DTS Express.
   • Video:
     Monitor Out: De video-invoersignalen die naar het apparaat worden ingevoerd, worden door het apparaat geconverteerd wanneer ze van de HDMI OUT-aansluiting naar de tv worden uitgevoerd, zodat hun resolutie kan overeenkomen met die van de gebruikte tv. Selecteer de HDMI OUT-aansluiting die moet worden gebruikt voor de uitvoer.
     Wide Mode: U kunt de beeldverhouding instellen.
     Picture Mode: U kunt de beeldkwaliteit aanpassen. "Cinema" (Bioscoop) past de afbeelding automatisch aan om geschikt te zijn om naar een film te kijken en "Game" (Spel) is geschikt om een spel te spelen. In "Standard" (Standaard) wordt de resolutie gewijzigd, maar wordt de beeldkwaliteit niet aangepast. In "Custom" (Aangepast) kunt u de helderheid, het contrast, de tint en de verzadiging naar wens aanpassen. Als u de resolutie en beeldkwaliteit niet aanpast, selecteert u "Bypass" (Omzeilen).
     • "Wide Mode" (Brede modus) en "Picture Mode" (Beeldmodus) kunnen alleen worden ingesteld op de video-uitvoer van de HDMI OUT MAIN-aansluiting.
     • "Video" kan niet worden geselecteerd als de invoer "NET", "USB" (USB) of "BLUETOOTH" is.
   • Information:
     Audio: Geeft de audio-invoerbron, het formaat, het aantal kanalen, de samplingfrequentie, de luistermodus, het aantal uitvoerkanalen en andere audio-informatie weer.
     Video: Geeft de video-invoerbron, resolutie, signaalformaat, kleurtint, 3D-informatie, Aspect, Picture Mode (Beeldmodus), uitvoer en andere video-informatie weer.
     Tuner: Geeft de band, frequentie, het voorkeuzenummer en andere tuner (radio) informatie weer.
   • Listening Mode: Selecteer de luistermodus uit de categorieën "MOVIE/TV" (FILM/TV), "MUSIC" (MUZIEK) en "GAME" (SPEL).
     • Het kan niet worden ingesteld wanneer audio wordt afgespeeld via de luidsprekers van de tv.

De functie voor meerdere zones gebruiken

U kunt de unit via meerdere zones verbinden met een geïntegreerde versterker en luidsprekers in een aparte ruimte en geluid afspelen van een extern apparaat dat is aangesloten op de analoge audio-ingangen van de unit, geluid van de "NET"-, "USB"- of "BLUETOOTH"-bron en de AM/FM-uitzending. Het is mogelijk om tegelijkertijd af te spelen in de hoofdkamer en een aparte kamer, bijvoorbeeld door de Blu-ray Disc-speler af te spelen in de hoofdkamer waar de unit zich bevindt, terwijl internetradio in een aparte kamer wordt afgespeeld. Het is ook mogelijk om alleen in een aparte kamer af te spelen.

• Wat betreft analoge audio-ingang, is het mogelijk om dezelfde bron of verschillende bronnen in de hoofdkamer en een aparte kamer af te spelen.
• Wat betreft de "NET", "USB" en "BLUETOOTH", kunt u geen verschillende ingangen selecteren voor de hoofdkamer en een aparte kamer. Als bijvoorbeeld "NET" is geselecteerd in de hoofdkamer en vervolgens "USB" is geselecteerd als afspeelbron in de aparte kamer, verandert de ingang in de hoofdkamer overeenkomstig in "USB".
• Wanneer u naar AM/FM-uitzendingen luistert, kunt u geen verschillende zenders selecteren voor de hoofdkamer en een aparte kamer. Daarom is de uitzending van dezelfde zender in beide kamers te horen.

Verbinden met speler

Om audio van de Blu-ray Disc-speler of een andere speler als bron van multi-zone weergave uit te voeren, is het noodzakelijk om de RCA-audio-uitgangen van de speler en de analoge audio-ingangen van de unit aan te sluiten met behulp van de analoge audiokabel.

• Uitvoer naar multi-zone is niet mogelijk als de verbinding alleen met HDMI-kabel of digitale kabel is.
• Analoge audio-uitvoerinstelling kan nodig zijn op de speler.

Een multi-zone verbinding maken

• Een versterker of receiver in een andere kamer aansluiten
  U kunt genieten van 2-kanaals stereo weergave in de andere kamer tijdens het spelen van 7.2-kanaals in de hoofdkamer. Sluit de LINE OUT ZONE2-aansluitingen van de unit en de line-in aansluitingen van de voorversterker in een aparte ruimte aan met een analoge audio (RCA)-kabel.

  • Het volume moet worden aangepast met de voorversterker die in de aparte kamer wordt gebruikt.
• Luidsprekers in een andere kamer aansluiten
  Het is mogelijk om de luidsprekers in een andere kamer direct aan te sluiten zonder een versterker. Sluit de luidsprekers in een andere kamer aan op de SPEAKERS ZONE2-terminals van de unit met behulp van luidsprekerkabels. Merk op dat 5.2 ch het maximum (*) zal zijn in de hoofdkamer tijdens Zone 2 weergave. Er kan geen geluid worden uitgevoerd van de Surround Back-luidsprekers en Hoogte-luidsprekers.
  * In dit geval kan de Dolby Atmos-luistermodus niet worden geselecteerd.

  De instelling wijzigen: Nadat u de luidsprekers hebt aangesloten, drukt u op RCV en vervolgens op HOME op de afstandsbediening, selecteert u "Setup" - "2. Speaker Setup" - "Speaker Settings" en stelt u "Powered Zone2" in op "Yes" (Ja).
  • Pas het volume op deze unit aan. Om het volume aan te passen, drukt u op ZONE2 op de afstandsbediening en past u aan met VOL/. Om op de hoofdeenheid te bedienen, drukt u op ZONE2 en binnen 8 seconden past u aan met de MASTER VOLUME-regelaar. U kunt het geluid dempen door op MUTING op de afstandsbediening te drukken.

Multi-zone weergave uitvoeren

1. Druk op ZONE2 op de afstandsbediening, richt de afstandsbediening op de unit en druk op RECEIVER.
   "Z2" licht op op het display van de hoofdeenheid en de multi-zone functie is ingeschakeld. (Zone 2 is nu aan.)
2. Druk nogmaals op ZONE2 op de afstandsbediening en druk op INPUT SELECTOR van de ingang die in een aparte kamer moet worden afgespeeld.
   • Als u de unit in stand-by zet tijdens multi-zone weergave, worden de Z2-indicatoren gedimd en wordt de weergavemodus overgeschakeld naar weergave alleen in een aparte kamer. Het uitvoeren van stappen 1 en 2 terwijl de unit in stand-by staat, schakelt de weergavemodus ook over naar weergave alleen in een aparte kamer. Om dezelfde bron in de hoofdkamer en een aparte kamer af te spelen, houdt u ZONE2 ongeveer 3 seconden ingedrukt.
     Om op de hoofdeenheid te bedienen: Druk op ZONE2 en binnen 8 seconden drukt u op de ingangskeuzeknop van de ingang die in een aparte kamer moet worden afgespeeld. Om dezelfde bron in de hoofdkamer en een aparte kamer af te spelen, drukt u twee keer op ZONE2.
     Om de multi-zone functie uit te schakelen: Druk op ZONE2 op de afstandsbediening en druk op RECEIVER. U kunt ook op OFF op de hoofdeenheid drukken.
   • Als Zone 2 aan staat, wordt het stroomverbruik tijdens stand-by groter dan normaal.
   • Als Zone 2 wordt ingeschakeld wanneer de luistermodus van de hoofdkamer Pure Audio is, wordt automatisch overgeschakeld naar Direct. (Europese, Australische en Aziatische modellen)
   • Terwijl Zone 2 aan staat, is de RI-gekoppelde systeemfunctie (interlink tussen Onkyo-componenten) uitgeschakeld.
   • Als u op INPUT SELECTOR op de afstandsbediening drukt terwijl u de afstandsbediening voor Zone 2 gebruikt, wordt het bediende doel overgeschakeld naar de hoofdkamer. Om Zone 2 opnieuw te bedienen, drukt u op ZONE2 om de Zone-bedieningsmodus te activeren.

Probleemoplossing

Voordat u met de procedure begint
Problemen kunnen worden opgelost door simpelweg de stroom in/uit te schakelen of het netsnoer los te koppelen/aan te sluiten, wat eenvoudiger is dan werken aan de verbinding, instelling en bedieningsprocedure. Probeer de eenvoudige maatregelen zowel op het apparaat als op het aangesloten apparaat. Als het probleem is dat de video of audio niet wordt uitgevoerd of de HDMI-gekoppelde bediening niet werkt, kan het loskoppelen/aansluiten van de HDMI-kabel dit oplossen. Wees bij het opnieuw aansluiten voorzichtig om de HDMI-kabel niet op te winden, omdat de HDMI-kabel dan mogelijk niet goed past. Schakel na het opnieuw aansluiten het apparaat en het aangesloten apparaat uit en weer in.

De AV-receiver wordt onverwachts uitgeschakeld.

• De AV-receiver gaat automatisch in de stand-bymodus wanneer Auto Standby is ingesteld en gestart.

Er is geen geluid, of het is erg zacht.

• Er is een verkeerde ingangsselector geselecteerd. Selecteer een juiste ingang voor de speler. Controleer ook of dempen niet is ingeschakeld.
• Niet alle luistermodi gebruiken alle luidsprekers.

Er is geen beeld.

• Er is een verkeerde ingangsselector geselecteerd.
• Video wordt niet weergegeven als de luistermodus Pure Audio is. (Europese, Australische en Aziatische modellen)
• Om video van de aangesloten speler op het tv-scherm weer te geven terwijl het apparaat in stand-by staat, moet u de functie HDMI Through inschakelen.
• Wanneer het tv-beeld wazig of onduidelijk is, kunnen het netsnoer of de aansluitkabels van het apparaat storing hebben veroorzaakt. Houd in dat geval afstand tussen de tv-antennekabel en de kabels van het apparaat.
• Als u een speler aansluit die HDCP2.2 ondersteunt, zorg er dan voor dat u deze aansluit op de HDMI IN3-aansluiting van het apparaat. Sluit op dat moment de tv aan op de HDMI OUT MAIN-aansluiting.

HDMI-besturing werkt niet correct.

• Stel de CEC-linkfunctie van het apparaat in op aan. Het is ook noodzakelijk om de HDMI-gekoppelde systeeminstelling op de tv te maken. Raadpleeg de handleiding van de tv voor meer informatie.

De afstandsbediening werkt niet.

• Zorg ervoor dat u eerst op RCV drukt voordat u het apparaat met de afstandsbediening bedient.

Er is geen geluid voor de multi-zone functie.

• Met de multi-zone functie wordt geluid alleen uitgevoerd wanneer de signaalinvoerbron een externe component is die is aangesloten op de analoge audio-ingangsaansluitingen van het apparaat, "NET", "USB", "BLUETOOTH", "AM" of "FM". Multi-zone afspelen is niet mogelijk als de speler en het apparaat zijn aangesloten via een HDMI-kabel of een digitale kabel. Sluit de RCA-audio-uitgangsaansluitingen van de speler en de analoge audio-ingangsaansluitingen van het apparaat aan met een analoge audiokabel. Mogelijk is ook een analoge audio-uitvoerinstelling nodig op de speler.

Kan geen toegang krijgen tot het netwerk.

• Probeer het apparaat of de draadloze LAN-router los te koppelen/aan te sluiten of controleer hun stroomstatus. Dit zal in veel gevallen goed werken.
• Als de gewenste draadloze LAN-router niet in de toegangspuntlijst staat, is deze mogelijk ingesteld om SSID te verbergen of is de ANY-verbinding mogelijk uitgeschakeld. Wijzig de instelling en probeer het opnieuw.

Kan geen verbinding maken met Bluetooth

• Probeer het apparaat en de Bluetooth-speler los te koppelen/aan te sluiten. Controleer daarna of de Bluetooth-functie is ingeschakeld op het Bluetooth-apparaat en of de verbinding met het apparaat tot stand is gebracht.

Het apparaat resetten

Het resetten van het apparaat naar de status op het moment van verzending kan het probleem oplossen. Als de bovenstaande maatregelen het probleem niet oplossen, reset u het apparaat met de volgende procedure. Als u de apparaatstatus reset, worden uw voorkeuren teruggezet naar de standaardwaarden. Noteer ze voordat u begint met resetten.

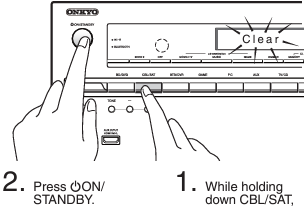

• Hoe te resetten
  1. Terwijl u CBL/SAT op de hoofdeenheid ingedrukt houdt (let op: stap 2 moet worden uitgevoerd terwijl deze knop is ingedrukt)
  2. Druk op ON/STANDBY op de hoofdeenheid ("Clear" verschijnt op het scherm en het apparaat keert terug naar stand-by)

• De afstandsbediening resetten:
  1. Terwijl u RCV op de afstandsbediening ingedrukt houdt, drukt u op HOME totdat de indicator van de afstandsbediening oplicht (ongeveer 3 seconden)
  2. Druk binnen 30 seconden nogmaals op RCV


Specificaties

Versterkergedeelte

Nominaal uitgangsvermogen
Alle kanalen:
95 watt minimaal continu vermogen per kanaal, 8 ohm belastingen, 2 kanalen aangedreven van 20 Hz tot 20 kHz, met een maximale totale harmonische vervorming van 0,08% (FTC)
115 watt minimaal continu vermogen per kanaal, 6 ohm belastingen, !#$&'*++ vervorming van 0,7% (FTC) (Noord-Amerikaans)
7 kanaals × 160 W bij 6 ohm, 1 kHz, 1 kanaal aangedreven van 1% (IEC) (Overige)

Maximaal effectief uitgangsvermogen
7 kanaals × 175 W bij 6 ohm, 1 kHz, 1 kanaal aangedreven (JEITA) (Aziatisch)

Dynamisch vermogen (*)
*IEC60268-Kortstondig maximaal uitgangsvermogen
240 W (3 Ω, Voor)
210 W (4 Ω, Voor)
120 W (8 Ω, Voor)

THD+N (Totale harmonische vervorming+ruis)
0,08% (20 Hz - 20 kHz, half vermogen)

Dempingsfactor
60 (Voor, 1 kHz, 8 Ω)

Ingangsgevoeligheid en impedantie (Ongebalanceerd)
200 mV/47 kΩ (LIJN)
2,5 mV/47 kΩ (PHONO MM)

Nominaal RCA-uitgangsniveau en impedantie
200 mV/2,2 kΩ (LINE OUT)

Maximaal RCA-uitgangsniveau en impedantie
2 V/2,2 kΩ (LINE OUT)

Phono-overbelasting
70 mV (MM 1 kHz 0,5% Direct)

Frequentiebereik
5 Hz - 100 kHz/+1 dB, –3 dB (Directe modus)

Toonregelingkenmerken
±10 dB, 20 Hz (BASS)
±10 dB, 20 kHz (TREBLE)

Signaal-ruisverhouding
106 dB (LIJN, IHF-A)
80 dB (PHONO MM, IHF-A)

Luidsprekerimpedantie
6 Ω - 16 Ω (Noord-Amerikaans en Taiwanees)
4 Ω - 16 Ω (Overige)

Videogedeelte

Ingangsgevoeligheid/uitgangsniveau en impedantie
1 Vp-p/75 Ω (Component Y)
0,7 Vp-p/75 Ω (Component P_B/C_B, P_R/C_R)
1 Vp-p/75 Ω (Composiet)

Componentvideofrequentiebereik
5 Hz - 100 MHz/+0 dB, –3 dB

Tunergedeelte

FM-afstemfrequentiebereik
87,5 MHz - 107,9 MHz (Noord-Amerikaans en Taiwanees)
87,5 MHz - 108,0 MHz, RDS (Overige)

AM-afstemfrequentiebereik
522/530 kHz - 1611/1710 kHz

Voorkeurzender
40

Netwerkgedeelte

Ethernet LAN
10BASE-T/100BASE-TX

Draadloos LAN
IEEE 802.11 b/g/n-standaard
(Wi-Fi^® standaard)
2,4 GHz-band:
1 - 11 kanaal (Noord-Amerikaans)
10 - 11 kanaal (Spanje)
10 - 13 kanaal (Frankrijk)
1 - 13 kanaal (Overige)
(Wi-Fi^®standaard)

Bluetooth-gedeelte

Communicatiesysteem
Bluetooth Specificatie versie 2.1 +EDR (Enhanced Data Rate)

Maximale communicatieafstand
Zichtlijn ca. 15 m (*)

Frequentieband
2,4 GHz-band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode
FHSS (Freq Hopping Spread Spectrum)

Compatibele Bluetooth-profielen
A2DP 1.2 (Advanced Audio Distribution Profile)
AVRCP 1.3 (Audio Video Remote Control Profile)

Ondersteunde codecs
SBC

Zendbereik (A2DP)
20 Hz - 20.000 Hz (Samplingfrequentie 44,1 kHz)

* Het werkelijke bereik varieert afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, draadloze telefoon, ontvangstgevoeligheid, antenneprestaties, besturingssysteem, softwaretoepassing, enz.

Algemeen

Stroomvoorziening
AC 120 V, 60 Hz (Noord-Amerikaans en Taiwanees)
AC 220 - 240 V, 50/60 Hz (Overige)

Stroomverbruik
6,3 A (Noord-Amerikaans en Taiwanees)
630 W (Overige)
0,1 W (Stand-by, Noord-Amerikaans en Taiwanees)
0,2 W (Stand-by, Overige)
80 W (Geen geluid)

Afmetingen (B × H × D)
435 mm × 173,5 mm × 329 mm
17-1/8" × 6-13/16" × 12-15/16"

Gewicht
10,0 kg (22,0 lbs.) (Noord-Amerikaans en Taiwanees)
10,5 kg (23,1 lbs.) (Overige)

• HDMI
  Ingang
  IN1 (BD/DVD, 4K), IN2 (CBL/SAT, 4K), IN3 (STB/DVR, 4K, HDCP2.2), IN4 (GAME, 4K), IN5 (PC), IN6, AUX INPUT (HDMI/MHL) (voorkant)
  Uitgang
  OUT MAIN (ARC, HDCP2.2), OUT SUB
  Videoresolutie
  Pass through: 4K 60 Hz (YCbCr 4:2:0)
  Upscaling: 4K 30 Hz
  Audioformaat
  DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DSD, Multichannel PCM
  Ondersteund
  3D, Audio Return Channel, DeepColor, x.v. Color, LipSync, CEC (RIHD), 4K (Upscaling en Passthrough)
• Video-ingangen
  Component
  IN (CBL/SAT)
  Composiet
  IN1 (CBL/SAT), IN2 (STB/DVR), IN3 (GAME)
• Video-uitgangen
  Component
  OUT
  Composiet
  MONITOR OUT
• Audio-ingangen
  Digitaal
  OPTICAL (TV/CD)
  COAXIAL 1 (BD/DVD), 2 (CBL/SAT)
  Analoog
  BD/DVD, CBL/SAT, STB/DVR, GAME, PC, TV/CD, PHONO
• Audio-uitgangen
  Analoog
  ZONE2 LINE OUT
  2 SUBWOOFER PRE OUT
  Luidsprekeruitgangen
  FRONT L/R, CENTER, SURROUND L/R, BACK of HEIGHT L/R, ZONE2 L/R
  Koptelefoons
  PHONES (Voorkant, ø 6,3)
• Overige
  Setup Mic 1 (Voorkant)
  RI 1
  USB 1 (Voorkant)
  Ethernet 1

Specificaties en functies kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Ondersteuning voor Spotify Connect

Spotify Connect kan worden ondersteund door de firmware van het apparaat bij te werken. Klik gewoon op het pictogram Verbinden en selecteer het apparaat op het afspeelscherm van de Spotify-applicatie om te genieten van muziekstreaming van hoge kwaliteit. Om Spotify Connect in te schakelen, installeert u eerst de Spotify-applicatie op uw smartphone of tablet. Maak vervolgens een Spotify Premium-account aan.

* De Spotify-software is onderworpen aan licenties van derden die hier te vinden zijn: www.spotify.com/connect/third-party-licenses

Opmerkingen voor het gebruik van de multi-zone functie

• Om van Spotify-muziek in een aparte ruimte te genieten, selecteert u "NET" als de ingang van de aparte ruimte.
• Volume aanpassen met de Spotify-applicatie is alleen mogelijk voor de apparatuur die is aangesloten op de ZONE2/3 luidsprekeraansluitingen (alleen compatibel model). Als een andere aansluiting wordt gebruikt voor de verbinding, past u het volume aan op de audioapparatuur die in een aparte ruimte is geplaatst.
• Om van Spotify-muziek in de hoofdkamer te genieten na het afspelen van Spotify in een aparte kamer, selecteert u "NET" als de ingang van de hoofdkamer.

Automatisch inschakelen

• Het inschakelen van de netwerkstand-by stelt u in staat om de functie Automatisch inschakelen te gebruiken bij het gebruik van de Spotify-applicatie.

Overige

Licentie- en handelsmerkinformatie

Gefabriceerd onder licentie van Dolby Laboratories. Dolby, Dolby Atmos, Dolby Surround, Surround EX en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.

Voor DTS-patenten zie http://patents.dts.com. Gefabriceerd onder licentie van DTS Licensing Limited. DTS, DTS-HD, het symbool en & DTS en het symbool samen zijn geregistreerde handelsmerken, en DTS-HD Master Audio is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

Qdeo en QuietVideo zijn handelsmerken van Marvell of zijn dochterondernemingen.

"CINEMA FILTER" en "CINEMA FILTER (logo)" zijn handelsmerken van Onkyo Corporation. AccuEQ, Music Optimizer, RIHD en WRAT zijn handelsmerken van Onkyo Corporation. "RIHD" en "RIHD (logo)" zijn handelsmerken van Onkyo Corporation.

De termen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

Het Wi-Fi CERTIFIED^® logo is een certificeringsmerk van de Wi-Fi Alliance. Het Wi-Fi certified^® logo toont een internationale vereniging die de interoperabiliteit certificeert. "Wi-Fi alliance" garandeert dat het product de test heeft doorstaan voor compatibiliteit met andere Wi-Fi gecertificeerde apparatuur.

Het Bluetooth^® woordmerk en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Onkyo is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars. Onkyo garandeert geen Bluetooth-compatibiliteit tussen de AV-ontvanger en alle apparaten met Bluetooth. Raadpleeg de documentatie en de dealer van het apparaat voor compatibiliteit tussen de AV-ontvanger en een ander apparaat met Bluetooth-technologie. In sommige landen kunnen er beperkingen gelden voor het gebruik van Bluetooth-apparaten. Neem contact op met uw plaatselijke autoriteiten.

"MHL, het MHL-logo en Mobile High-Definition Link zijn handelsmerken of geregistreerde handelsmerken van MHL LLC in de Verenigde Staten en andere landen." InstaPrevue en het InstaPrevue-logo zijn handelsmerken of geregistreerde handelsmerken van Silicon Image, Inc. in de Verenigde Staten en andere landen. Apple, iPod en iPhone zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. Apple TV is een handelsmerk van Apple Inc., geregistreerd in de VS en andere landen.

SIRIUS, XM en alle gerelateerde merken en logo's zijn handelsmerken van Sirius XM Radio Inc. en zijn dochterondernemingen. Alle rechten voorbehouden. DLNA^®, het DLNA-logo en DLNA CERTIFIED^® zijn handelsmerken, dienstmerken of certificeringsmerken van de Digital Living Network Alliance. Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft. Gebruik of verspreiding van dergelijke technologie buiten dit product is verboden zonder een licentie van Microsoft. Windows en het Windows-logo zijn handelsmerken van de Microsoft-bedrijvengroep. QR Code is een geregistreerd handelsmerk van DENSO WAVE INCORPORATED. Safari is een handelsmerk of geregistreerd handelsmerk van Apple Computer, Inc. in de Verenigde Staten en andere landen. "x.v. Color" is een handelsmerk van Sony Corporation. MPEG Layer-3 audiocoderingstechnologie in licentie gegeven door Fraunhofer IIS en Thomson. "Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars."

DISCLAIMER

Via dit apparaat kunt u verbinding maken met andere diensten of websites die niet onder de controle vallen van een bedrijf dat dit apparaat heeft ontworpen, gefabriceerd of gedistribueerd/heeft gedistribueerd, en zijn dochterondernemingen (gezamenlijk "Bedrijf"). We hebben geen controle over de aard, inhoud en beschikbaarheid van die diensten. Het opnemen van links impliceert niet noodzakelijk een aanbeveling of onderschrijft de standpunten die daarin worden geuit. Alle informatie, inhoud en diensten die via dit apparaat beschikbaar zijn, zijn eigendom van derden en worden beschermd door auteursrecht, octrooi, handelsmerk en/of andere wetten op intellectueel eigendom van toepasselijke landen. De informatie, inhoud en diensten die via dit apparaat worden verstrekt, zijn uitsluitend voor uw persoonlijke, niet-commerciële gebruik. Informatie, inhoud of diensten mogen op geen enkele manier worden gebruikt anders dan eerder goedgekeurd door de desbetreffende eigenaar van de inhoud of serviceprovider. U mag geen informatie, inhoud of diensten die via dit apparaat beschikbaar zijn, wijzigen, kopiëren, herpubliceren, vertalen, exploiteren, afgeleide werken maken, uploaden, plaatsen, verzenden, verkopen of verspreiden op welke manier dan ook, tenzij uitdrukkelijk toegestaan door de desbetreffende auteursrecht-, octrooi-, handelsmerk- en/of andere eigenaar van intellectueel eigendom, inclusief, zonder beperking, de eigenaar van de inhoud of de serviceprovider. DE INHOUD EN DIENSTEN DIE VIA DIT APPARAAT BESCHIKBAAR ZIJN, WORDEN GELEVERD "ZOALS ZE ZIJN". HET BEDRIJF GARANDEERT GEEN INFORMATIE, INHOUD OF DIENSTEN DIE ZO WORDEN VERSTREKT, HETZIJ UITDRUKKELIJK OF IMPLICIET, VOOR WELK DOEL DAN OOK. HET BEDRIJF WIJST UITDRUKKELIJK ALLE GARANTIES AF, EXPLICIET OF IMPLICIET, INCLUSIEF MAAR NIET BEPERKT TOT GARANTIES VAN EIGENDOM, NIET-INBREUK, VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. Het Bedrijf geeft geen enkele verklaring of garantie van welke aard dan ook, expliciet of impliciet, over de volledigheid, nauwkeurigheid, geldigheid, wettigheid, betrouwbaarheid, geschiktheid of beschikbaarheid met betrekking tot de informatie, inhoud of diensten die via dit apparaat beschikbaar zijn. Het Bedrijf is niet aansprakelijk, hetzij in contract of in onrechtmatige daad, inclusief nalatigheid en strikte aansprakelijkheid, voor enige directe, indirecte, speciale, incidentele of gevolgschade of enige andere schade die voortvloeit uit, of in verband met, enige informatie die is opgenomen in, of als gevolg van het gebruik van enige inhoud of dienst door u of een derde partij, zelfs als het Bedrijf op de hoogte is gesteld van de mogelijkheid van dergelijke schade, noch is het Bedrijf aansprakelijk voor vorderingen van derden tegen gebruikers van dit apparaat of een derde partij. In geen geval is het Bedrijf verantwoordelijk of aansprakelijk voor, zonder de algemeenheid van het voorgaande te beperken, enige onderbreking of opschorting van enige informatie, inhoud of dienst die via dit apparaat beschikbaar is. Het Bedrijf is niet verantwoordelijk noch aansprakelijk voor klantenservice met betrekking tot de informatie, inhoud en diensten die via dit apparaat beschikbaar zijn. Elke vraag of verzoek om service met betrekking tot de informatie, inhoud of diensten moet rechtstreeks worden gericht aan de betreffende eigenaren van de inhoud en serviceproviders.

Voorzorgsmaatregelen

Voor Europese modellen

Conformiteitsverklaring
Wij verklaren onder onze eigen verantwoordelijkheid dat dit product voldoet aan de normen:

• Veiligheid
• Grenzen en meetmethoden van radiostoringseigenschappen
• Grenzen voor harmonische stroomemissies
• Beperking van spanningsveranderingen, spanningsschommelingen en flikkering
• RoHS-richtlijn, 2011/65/EU
• Hierbij verklaart Onkyo Corporation dat deze TX-NR636 in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.

Onkyo Corporation
Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku,
OSAKA 541-0041, JAPAN
http://www.onkyo.com/

Noord- en Zuid-Amerika
Onkyo U.S.A. Corporation
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Voor dealer-, service-, bestel- en alle andere zakelijke vragen:
Tel: 201-785-2600
Fax: 201-785-2650
http://www.us.onkyo.com/

Alleen voor productondersteuningsteam:
1-800-229-1687

Europa
Onkyo Europe Electronics GmbH
Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY
Tel: +49-8142-4401-0
Fax: +49-8142-4208-213
http://www.eu.onkyo.com/

Onkyo Europe Electronics GmbH (UK Branch)
Meridien House, Ground floor, 69 - 71 Clarendon Road,
Watford, Hertfordshire, WD17 1DS, United Kingdom
Tel: +44 (0)8712-00-19-96
Fax: +44 (0)8712-00-19-95

China
Onkyo China Limited (Hong Kong)
Unit 1033, 10/F, Star House, No 3, Salisbury Road,
Tsim Sha Tsui Kowloon, Hong Kong.
Tel: 852-2429-3118
Fax: 852-2428-9039
http://www.hk.onkyo.com/

Onkyo China PRC (Vasteland)
1301, 555 Tower, No.555 West NanJing Road, Jing'an District,
Shanghai, China 200041,
Tel: 86-21-52131366
Fax: 86-21-52130396
http://www.cn.onkyo.com/

Azië, Oceanië, Midden-Oosten, Afrika
Neem contact op met een Onkyo-distributeur via de Onkyo SUPPORT-site.
http://www.intl.onkyo.com/support/

De bovengenoemde informatie kan zonder voorafgaande kennisgeving worden gewijzigd. Bezoek de Onkyo-website voor de laatste update.

(C) Copyright 2014 Onkyo Corporation Japan. Alle rechten voorbehouden.

Referenties

• TX-NR636
• Licenties van derden | Spotify voor ontwikkelaars
• Patenten - DTS
• オンキヨーホームエンターテイメント株式会社
• Onkyo - Geluidsakoestiek
• Virtualmin
• ONDERSTEUNING | ONKYO Azië en Oceanië Website

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Onkyo TX-NR636 Handleiding

Beschikbare talen
