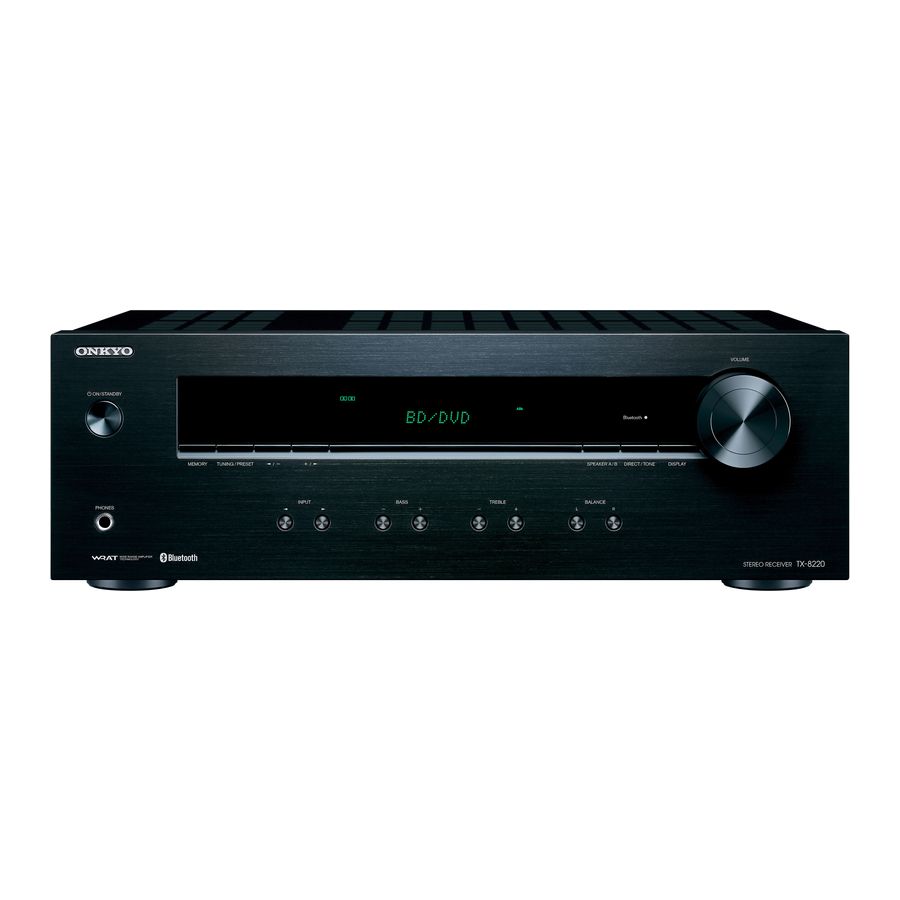

Onkyo TX-8220 Handleiding

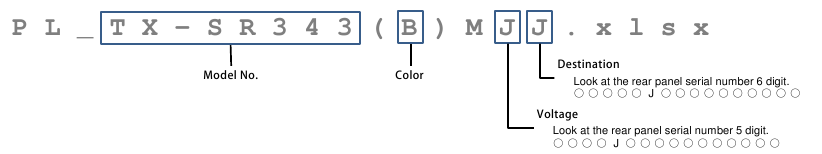

Opmerking voor onderdelenlijst
Bestandsnaam van onderdelenlijstbestand (EXCEL-bestand)
Wanneer de onderdelenlijst een EXCEL-bestand is, raadpleeg dan de volgende uitleg over de bestandsnaam.
Kleur
(X) Niet gerelateerd aan kleur
(B) Zwart
(BR) Bruin
(C) Kers
(G) Goud
(GR) Groen
(H) Grijs
(K) Zwart
(L) Blauw
(LB) Lichtblauw
(M) Hout
(O) Oranje
(P) Roze
(R) Rood
(S) Zilver
(V) Violet
(W) Wit
(Y) Geel
Spanning
D 120V AC
G 220~230V
H 220~230/240V
J 100V AC
M 220~240V AC
P 230V AC
U 100~240V AC
V 110~240V
W 120V/220~240V
Z ※1
Luidsprekersysteem (zonder AMP.):
0 Passieve subwoofer
F Frontluidspreker
C Centerluidspreker
R Achterluidspreker
B Achterluidspreker
Bestemming
- Australië
- Verenigd Koninkrijk
- Noord-Amerikaans
- VS
- Taiwan
- Japan
- Korea
- Rusland
- Europa
- Hong Kong
- China
- Brazilië
- Thai
- Wereldwijd
Luidsprekersysteem (zonder AMP.):
L Linkerkanaal
R Rechterkanaal
0 Centerkanaal
※1 Er is een oplaadfunctie en een voeding (adapter) nodig, maar er wordt geen adapter meegeleverd.
Paneel
Voorpaneel

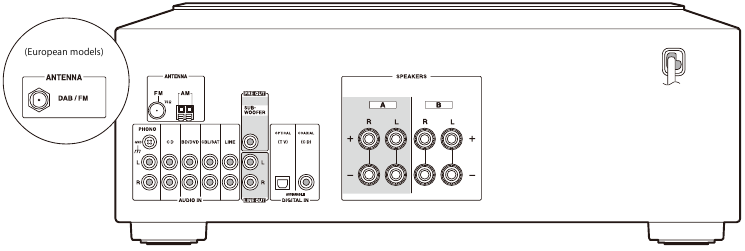

Achterpaneel
Afmetingen (B x H x D): 17-1/8" x 5-7/8" x 12-15/16" (435 mm x 149 mm x 328 mm)
Gewicht: 6,8 kg / 15 lbs (Noord-Amerikaans), 7 kg / 15,4 lbs (Europees)
Afstandsbediening RC-962R
Accessoire
- Afstandsbediening (RC-962R) (1)
- Batterijen (AAA/R03) (2)
- FM-binnenantenne (1) (Noord-Amerikaanse modellen)
FM/DAB-antenne (1) (Europese modellen) - AM-binnenantenne (1) (Noord-Amerikaanse modellen)
Resetten
[ Speaker A/B ] + [ Srandby/On ]

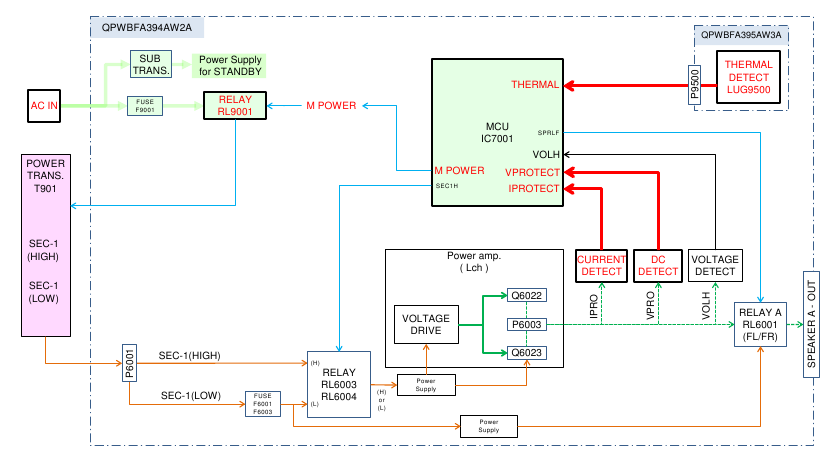

Bescherming
PROTECT MODE
Wanneer het apparaat een temperatuur-, elektrische stroom- en elektrische spanningsfout detecteert, wordt het apparaat in stand-by gezet. Dit betekent beschermingsmodus.
PROTECT FUNCTION
Deze functie is een functie die is gemaakt om te voorkomen dat de elektrolytische condensator breekt als gevolg van het opnieuw inschakelen van de stroom wanneer het versterkercircuit kapot gaat en rookontsteking door transistorfalen.
Werkingsprincipe
De MCU detecteert een stroom-, spannings- en temperatuurfout in het apparaat, het apparaat wordt uitgeschakeld en gaat in de beveiligingsmodus en gaat in de stand-bystand.
Dit mechanisme van detectie, hetzij VPROTECT、IPROTECT of THERMAL Signaal is een fout opgetreden, MCU zal RL6003 en RL6004 regelen voor het uitschakelen van de stroom en in de stand-bystand gaan.
*Het zal terugkeren naar inschakelen.
Repare
Als het apparaat fouten detecteert, test u het opnieuw. Wanneer het apparaat weer in de stand-bystand gaat, moet u het moederbord en de eindtransistoren vervangen. Het is erg moeilijk om te vinden waar het fout zit..
Model en bestemming
- Volume 25.
- Testmodus
[ Tuning/Preset ] + [ Standby/On ]
Geeft "Test-_-__" weer. - [ Input UP ] → [ > ] → [ > ]
Toon modelnaam, bestemming en bandtype.
Aansluiting en instelling
Geen geluid
- Geen geluid van aangesloten speler
- Ingangskeuzeschakelaar gekozen die is toegewezen aan de aangesloten ingangsterminal?
- Is dempen niet ingeschakeld?
- Geen geluid van aangesloten tv
- Verkeerde ingangskeuzeschakelaar gekozen?
- Aansluiten op de HDMI OUT-aansluiting van dit model vanaf de tv met een HDMI-kabel?
- Wanneer de tv de ARC-functie ondersteunt, aansluiten op de HDMI OUT-aansluiting van dit model vanaf de HDMI-ingangsterminal van de tv voor de ARC-functie?
- Wanneer de tv de ARC-functie niet ondersteunt, sluit u de tv aan op dit model met een optische kabel, enz.?
- Is dempen niet ingeschakeld?
- Geen geluid van sommige aangesloten luidsprekers
- Geen geluid luidspreker(s) configuratie is ingeschakeld?
- Geen geluid van alle aangesloten tv's of Blu-ray-spelers enz.
- Na het kiezen van de volume-instelling van de luidspreker, is de testtoon OK?
- Geen probleem met bovenstaande items
- Stekker uit het stopcontact Na 10 seconden weer aansluiten
- Dit model resetten
Geen stroom
- In het algemeen
- Controleer of de aansluitkabel gebogen, gedraaid of beschadigd is.
- Er is een tijd dat de indicatie op het voorpaneel niet oplicht.
- Controleer het aansluitsnoer van een DISPLAY PCB.
- Geen probleem met bovenstaande items □ Stekker uit het stopcontact Na 10 seconden weer aansluiten
- Dit model resetten
Schematische diagrammen

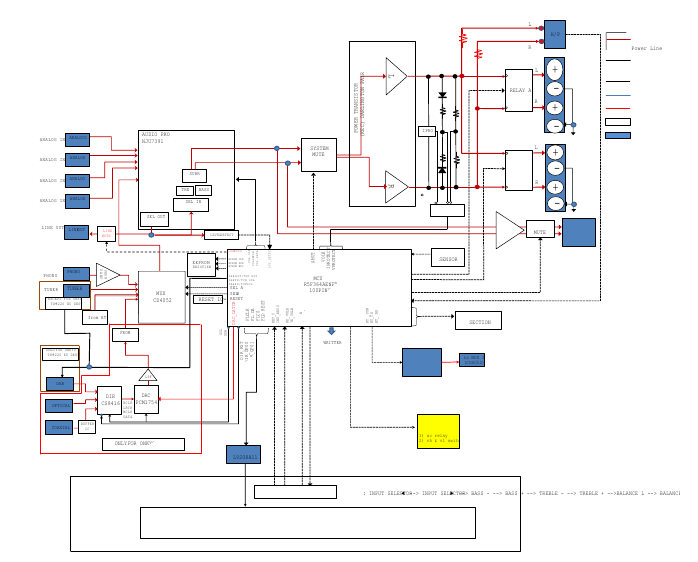

Blokdiagram

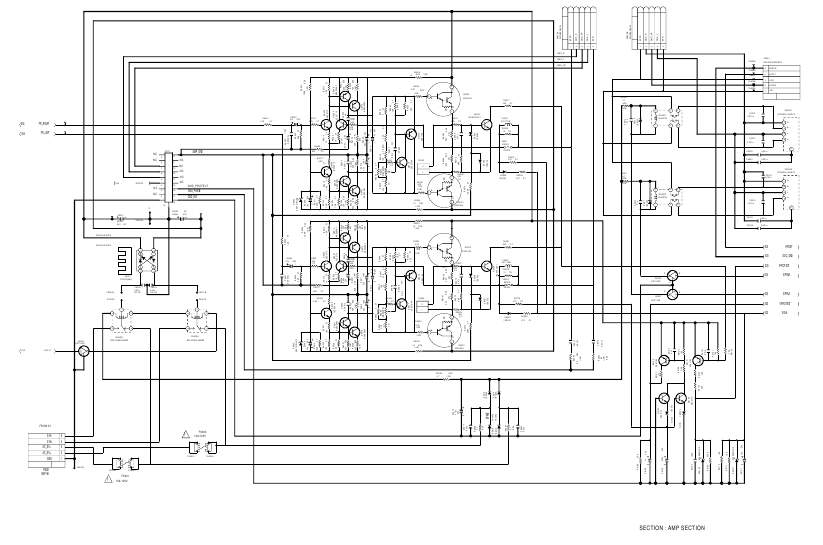

AMP-sectie

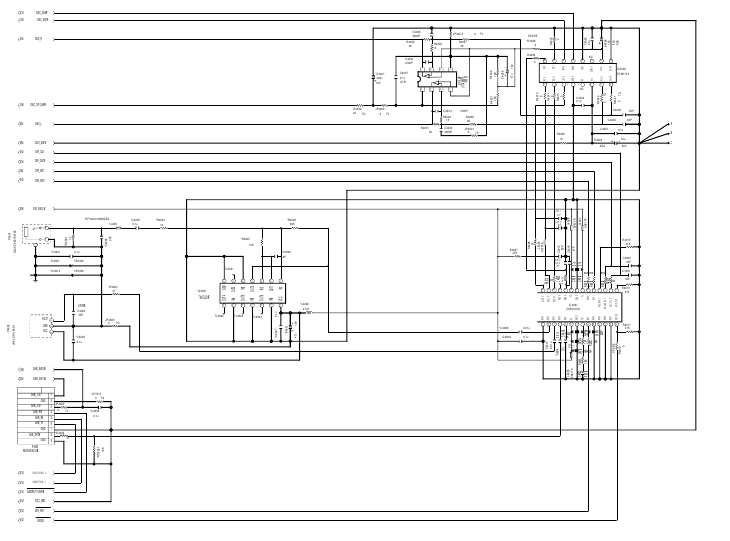

DIR DAC-sectie

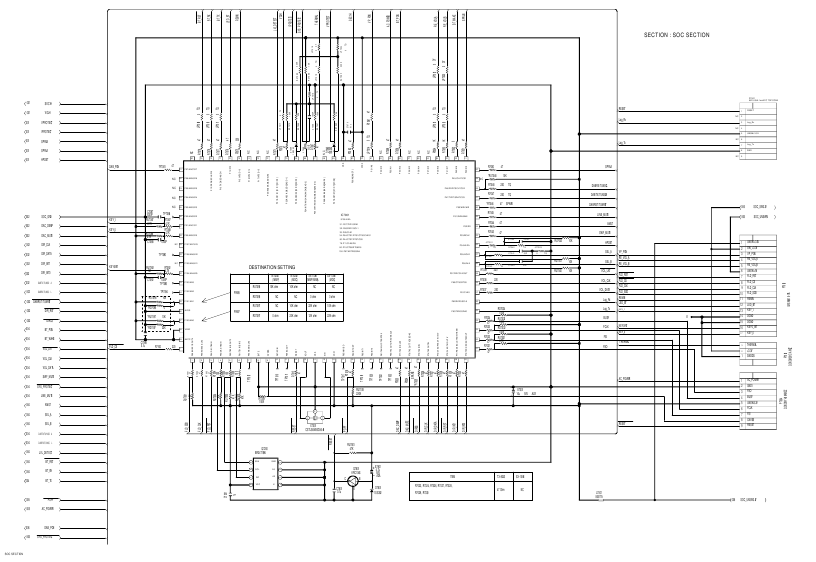

SOC-sectie

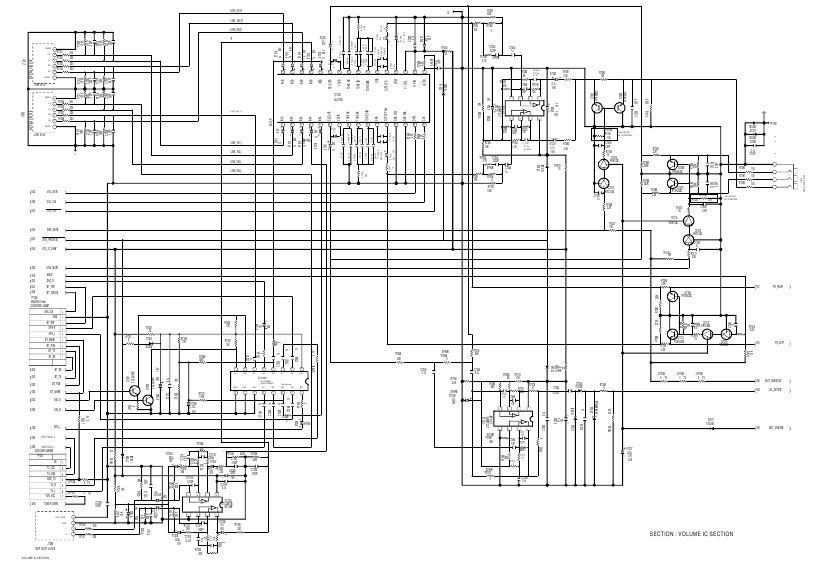

Volume-sectie

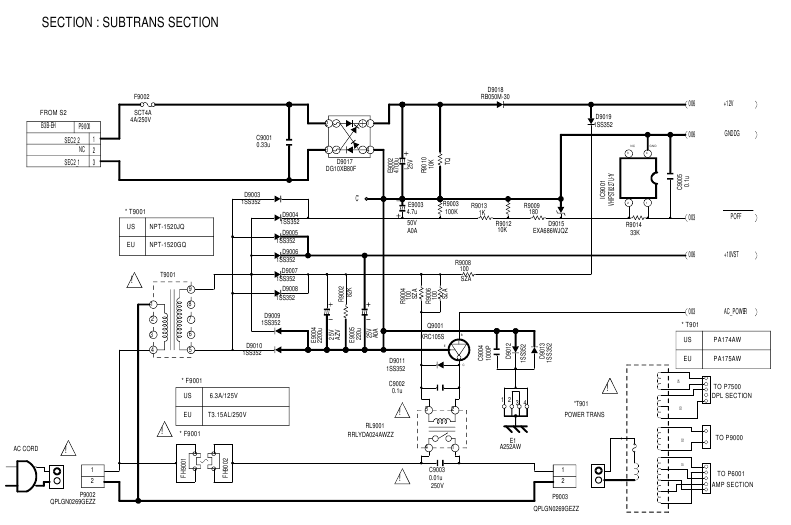

Subtrans-sectie

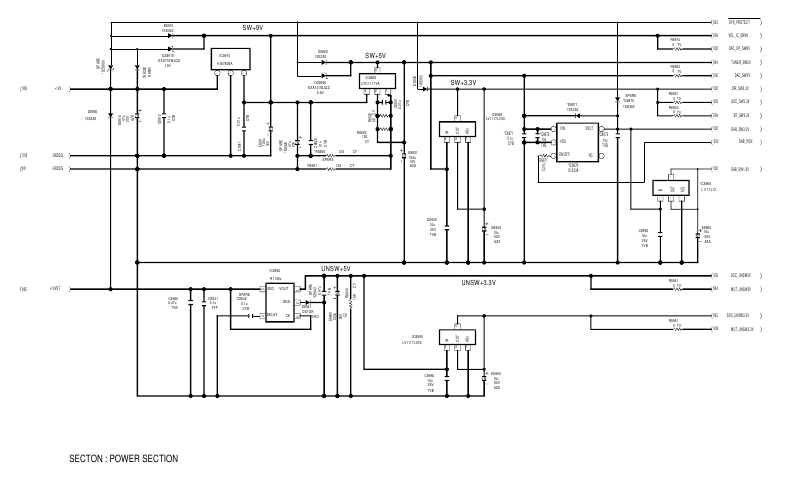

Voedingssectie
DAB-sectie

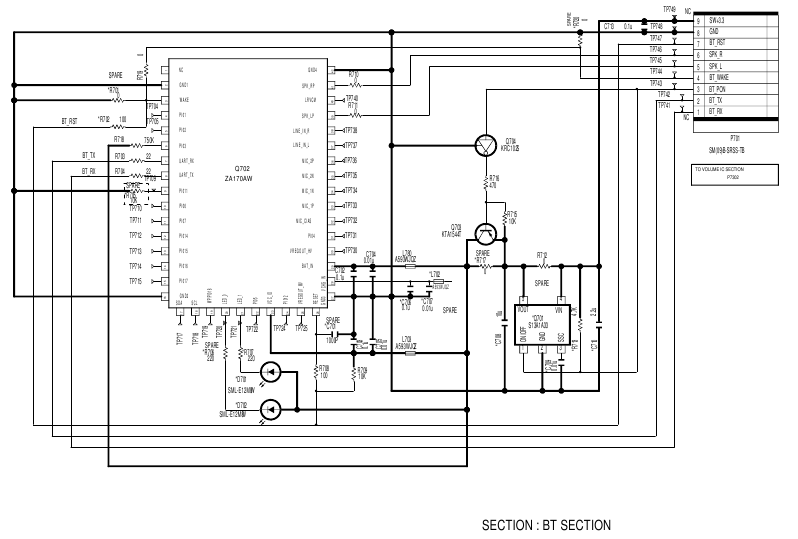

Bluetooth-sectie

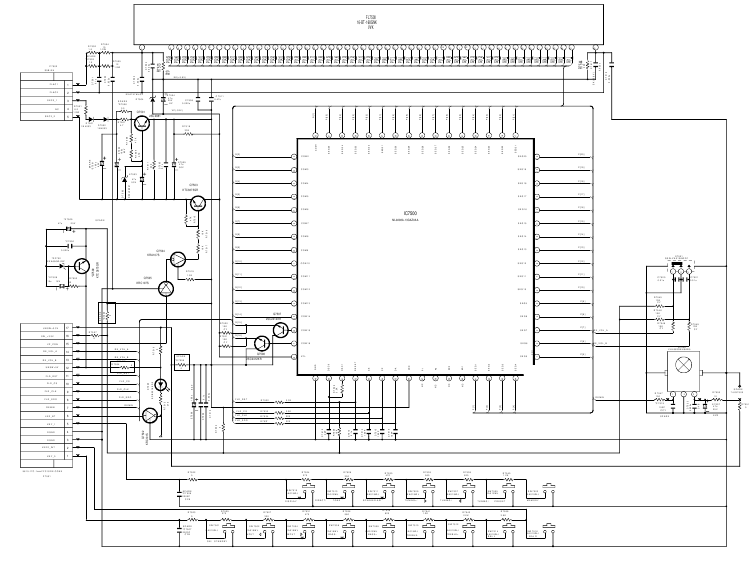

Displaysectie

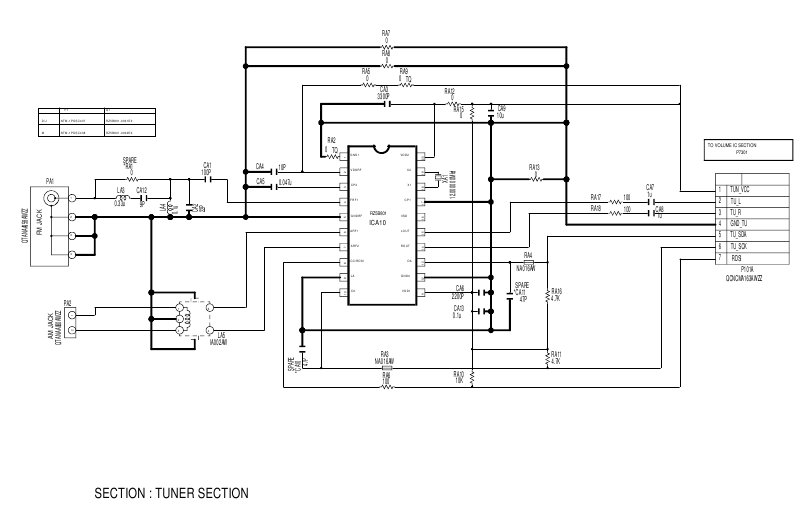

Tunersectie
Hoofdtelefoonsectie
Sensorsectie

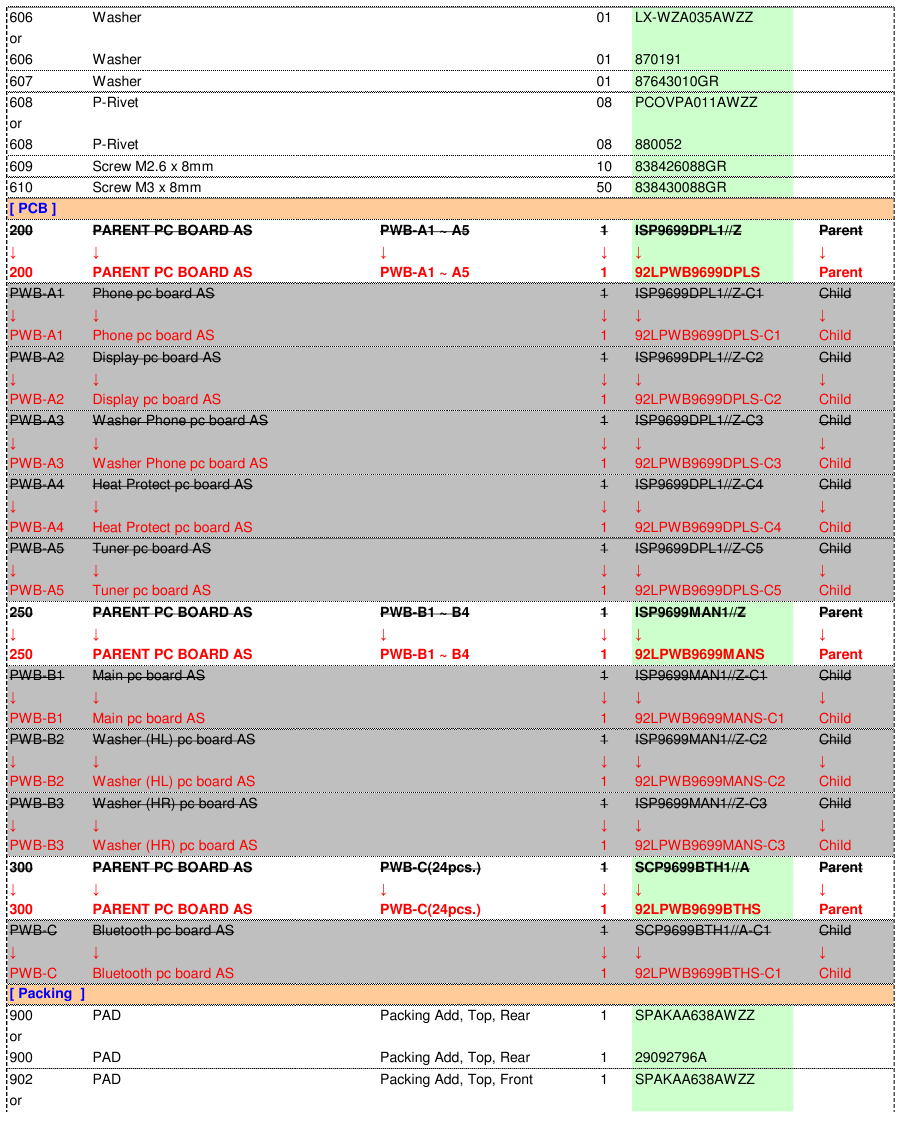

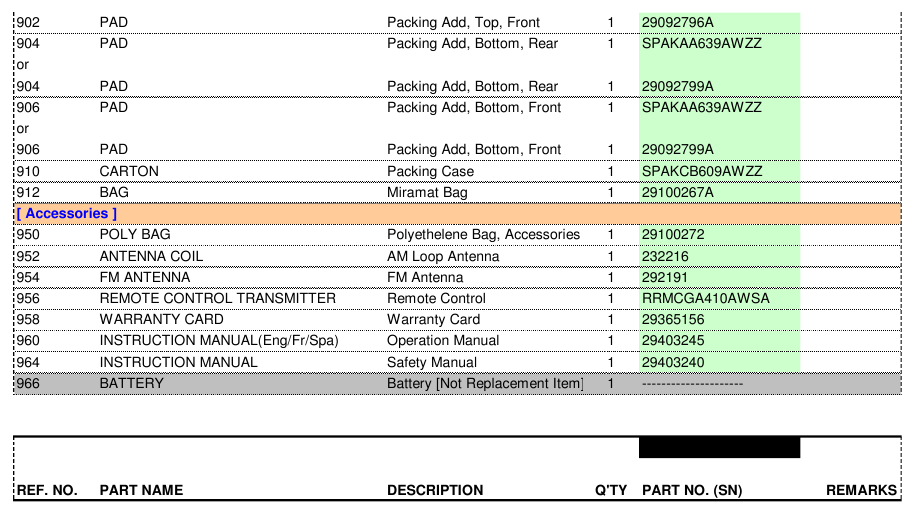

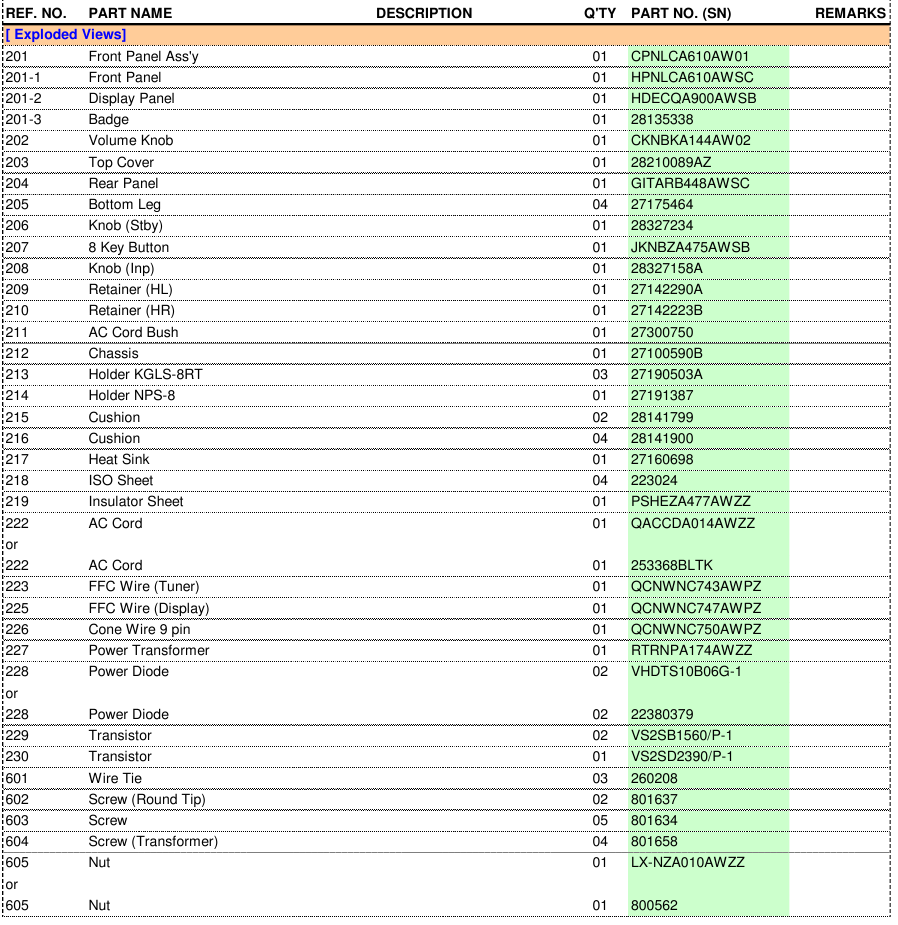

Explosietekeningen

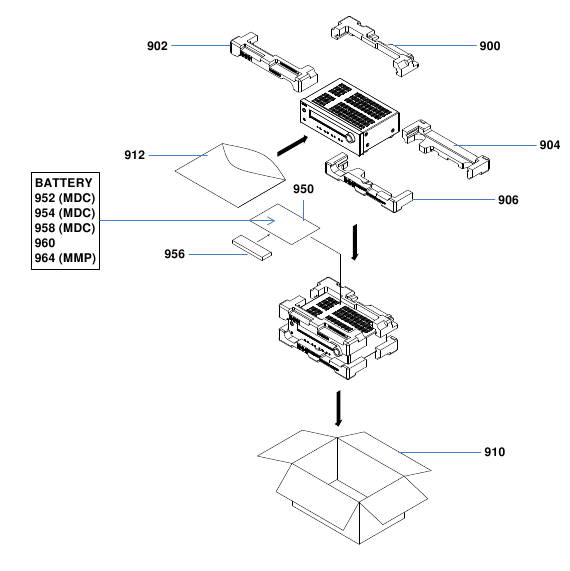

Verpakking

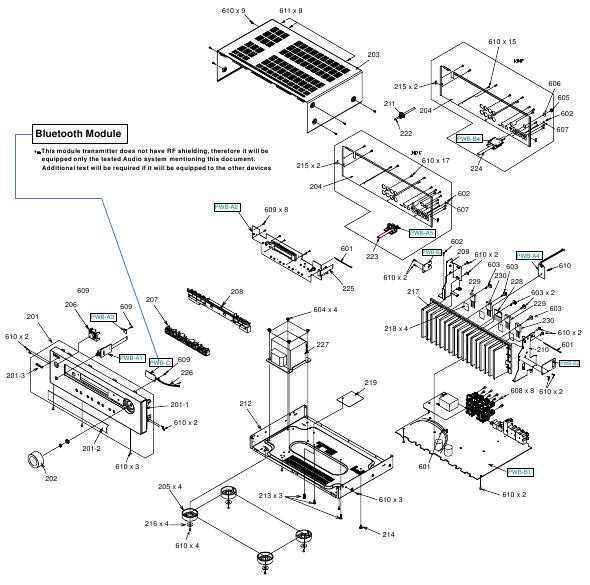

Overzicht
TX-8220(B)MDC
<Opmerking>
- Onderdelen die zijn gemarkeerd met "NSP" zijn over het algemeen niet beschikbaar omdat ze niet in onze Master Reserveonderdelenlijst staan.
- Het! teken op sommige onderdelen geeft het belang van de veiligheidsfactor van het onderdeel aan. Gebruik daarom bij vervanging onderdelen met dezelfde aanduiding.
: NSP
(B): Zwart kleurenmodel
<MDC>: 120V
Canadees/VS/(Mexico) model
Serviceopmerkingen
![]()
Waarschuwing voor veiligheidsgerelateerde componenten!!
Componenten die op het schema zijn geïdentificeerd met een markering en met een markering "!" in de onderdelenlijst zijn essentieel voor het risico op brand en elektrische schokken. Vervang deze componenten door ONKYO-onderdelen waarvan de onderdeelnummers in deze handleiding worden vermeld.
- Veiligheidscontrole na onderhoud
- Om de veiligheid te waarborgen, controleert u of de afgedekte isolerende plaat of buis is verwijderd en of alle onderdelen en draden die tijdens het onderhoud zijn verwijderd of losgekoppeld, na het onderhoud zijn teruggeplaatst in hun oorspronkelijke posities.
- Om de structurele integriteit te waarborgen, controleert u of alle schroeven of mechanische onderdelen na het onderhoud zijn teruggeplaatst in hun oorspronkelijke posities.
- Controleer of het omliggende gebied niet is verontreinigd of nadelig is beïnvloed tijdens het onderhoud of het vervangen van onderdelen.
- Na het onderhoud moet een isolatiecontrole worden uitgevoerd op de externe metalen connectoren en tussen de bladen van de stekker. Methode voor het controleren van de isolatieweerstand Haal de stekker uit het stopcontact en sluit beide uiteinden van de stekker kort met een jumperdraad. Controleer met een 500V isolatieweerstandstester of de isolatieweerstandswaarde tussen de stekker van het netsnoer en de extern blootgestelde metalen onderdelen 1MΩ of hoger is. ※De mechanische aan/uit-schakelaar moet worden ingeschakeld indien beschikbaar.
![]()
Let op bij het vervangen van de batterij
![]()
Explosiegevaar als oplaadbare batterijen onjuist worden vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type dat door de fabrikant wordt aanbevolen. Wanneer u gebruikte batterijen weggooit, dient u zich te houden aan de overheidsvoorschriften of de regels van de milieu-instellingen die in uw land / regio van toepassing zijn.- Andere voorzorgsmaatregelen
- Wanneer de wisselstroomstekker niet-gepolariseerd is en als de hoofd- of primaire zekering in de neutrale lijn van de wisselstroomvoorziening terechtkomt of als er een mogelijkheid is dat de hoofd- of primaire zekering in de neutrale lijn van de wisselstroomvoorziening terechtkomt, moet de wisselstroomvoorziening worden losgekoppeld om het circuit spanningsloos te maken.
- Zorg ervoor dat u alleen loodvrij soldeer gebruikt.
- Wees bij het solderen voorzichtig dat u niet te veel soldeer gebruikt en aangrenzende componenten aantast.
Deze servicehandleiding is bedoeld voor gekwalificeerde servicemonteurs; het is niet bedoeld voor de gelegenheids doe-het-zelver. Gekwalificeerde technici beschikken over de noodzakelijke testapparatuur en gereedschappen en zijn opgeleid om complexe producten, zoals die in deze handleiding worden behandeld, op de juiste en veilige manier te repareren. Onjuist uitgevoerde reparaties kunnen de veiligheid en betrouwbaarheid van het product nadelig beïnvloeden en kunnen de garantie ongeldig maken. Als u niet gekwalificeerd bent om de reparatie van dit product op de juiste en veilige manier uit te voeren, moet u niet het risico lopen dit te proberen en de reparatie overlaten aan een gekwalificeerde servicemonteur.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Onkyo TX-8220 Handleiding
