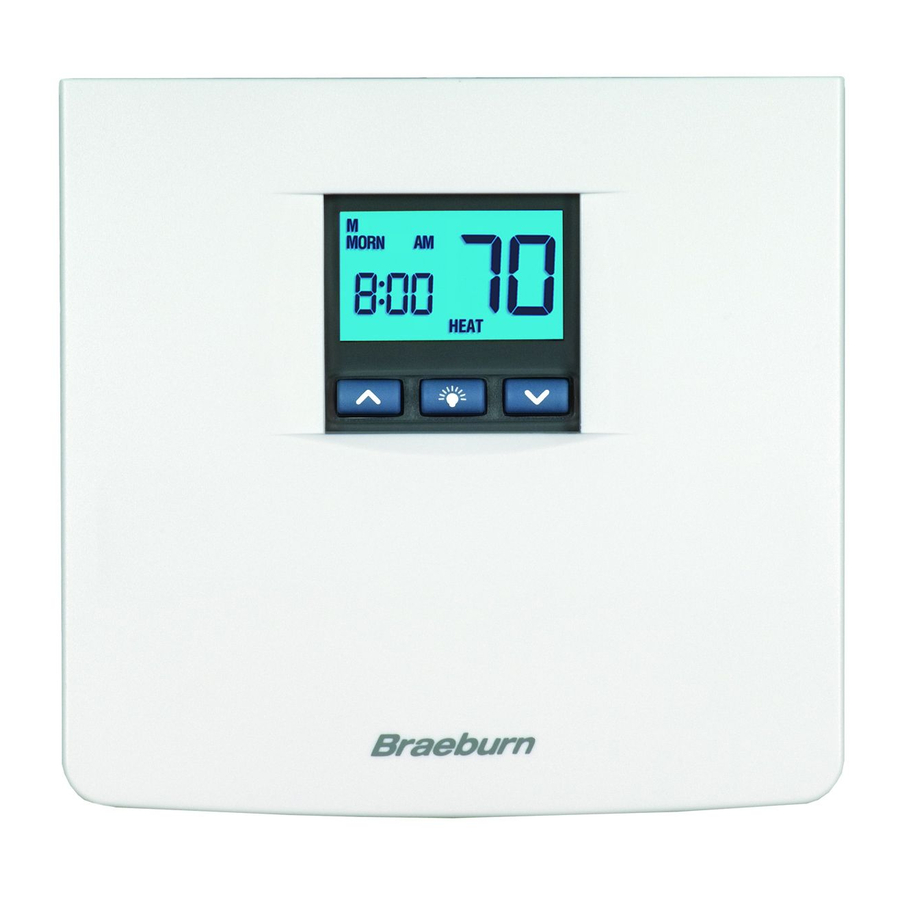

Braeburn 5000 Handleiding

Alvorens te Installeren, Programmeren of Bedienen, LEES AUB ALLE INSTRUCTIES

Belangrijke Veiligheidsinformatie

• Schakel altijd de stroom naar de airconditioning of het verwarmingssysteem uit voordat u de thermostaat installeert, verwijdert, reinigt of onderhoudt.
• Deze thermostaat vereist 24 Volt AC voeding of twee (2) correct geïnstalleerde "AA" alkalinebatterijen voor normale werking en controle van het verwarmings- of koelsysteem.
• Deze thermostaat vereist twee (2) correct geïnstalleerde "AA" alkalinebatterijen om de klokinstelling te behouden in het geval van verlies van AC-stroom als gevolg van een stroomstoring of rolling blackouts wanneer deze wordt gebruikt als een vaste thermostaat.
• Deze thermostaat mag alleen worden gebruikt zoals beschreven in deze handleiding. Elk ander gebruik wordt niet aanbevolen en maakt de garantie ongeldig.

Specificaties

• Elektrische classificatie: 24 Volt AC (18-30 Volt AC)
  1 ampère maximale belasting per aansluiting
  3 ampère totale maximale belasting (alle aansluitingen)
• Controlebereik: 45˚ - 90˚ F (7˚ - 32˚ C)
• Nauwkeurigheid: +/- 1˚ F (+/-.5˚ C)
• AC Voeding: 18-30 Volt AC
• DC Voeding: 3.0 Volt DC (2 AA alkalinebatterijen inbegrepen)
• Compatibiliteit: Compatibel met laagspannings enkelvoudige gas-, olie- of elektrische verwarmings- of koelsystemen, inclusief enkelvoudige warmtepompen. Deze thermostaat kan ook worden gebruikt op 250mv tot 750mv millivolt verwarmingssystemen.
• Aansluitingen: Rc, Rh, B, O, Y, W, G, C

Installatie

De bestaande thermostaat vervangen

De meeste thermostaten hebben drie onderdelen:

• De afdekking, die over de bestaande thermostaat kan klikken of scharnieren.
• De elektronica of behuizing, die het bestaande systeem bestuurt.
• De sub-basis, waar de draden door de muur aan het bestaande systeem worden bevestigd.

1. Schakel altijd de stroom naar de airconditioning en het verwarmingssysteem uit voordat u de bestaande thermostaat verwijdert.
2. Verwijder voorzichtig de afdekking en de elektronica van de oude thermostaat sub-basis. Afhankelijk van het merk kunnen deze onderdelen eraf worden getrokken of moeten ze worden losgeschroefd. De oude sub-basis moet bedraad en aan de muur blijven zitten tot stap 4 en 5.
3. Label elke oude draad met de letter van de aansluiting waarop de draad is aangesloten. Voorbeeldbrieven zijn R, M en Y enz. Afhankelijk van het merk van de oude thermostaat, kunnen uw letters verschillen.
4. Nadat u de oude draden hebt gelabeld, maakt u elke aansluiting los en verwijdert u ze van de oude sub-basis. Zet de draden vast om te voorkomen dat ze in het gat in de muur glijden.
5. Verwijder de oude sub-basis van de muur en zorg er opnieuw voor dat de draden niet in het gat in de muur glijden.
6. Gebruik de onderstaande tabel om de nieuwe thermostaataansluitingen te bepalen. Als voorbeeld, als de oude thermostaat een G- of F-aansluiting had, gaat deze naar G op de nieuwe thermostaat. Omcirkel met een potlood en de onderstaande tabel de letter van elke draad die van de oude thermostaat is verwijderd.

OPMERKING: Deze thermostaat is ontworpen voor gebruik met 24 Volt AC laagspannings enkelvoudige gas-, olie- of elektrische verwarmings- of koelsystemen, inclusief enkelvoudige warmtepompen. Deze thermostaat kan ook worden gebruikt op 250mv tot 750mv millivolt verwarmingssystemen. Gebruik deze thermostaat niet op toepassingen met spanningen boven 30 Volt AC.

Uw nieuwe thermostaat installeren

OPMERKING: Wanneer u deze thermostaat op een nieuwe locatie installeert, zullen het volgen van een paar eenvoudige richtlijnen en de toepasselijke bouwvoorschriften de beste resultaten opleveren. Installeer de thermostaat op een locatie die zorgt voor een goede luchtstroom door gebieden achter deuren, in de buurt van hoeken, luchtroosters, direct zonlicht of warmte genererende apparaten te vermijden. De bedrading moet voldoen aan alle bouwvoorschriften en -verordeningen zoals vereist door lokale en nationale code-instanties die jurisdictie hebben over deze installatie.

1. Schakel altijd de stroom naar de airconditioning en het verwarmingssysteem uit voordat u deze thermostaat installeert.
2. Zoek de ontgrendelingspal aan de onderkant (niet de achterkant) van de thermostaat. Druk de ontgrendelingspal in en scheid de behuizing van de sub-basis van de thermostaat.
3. Zet de thermostaat elektronica en afdekking op een schoon oppervlak. Plaats de sub-basis op de muur op de gewenste locatie.
4. Gebruik de sleufgaten in de sub-basis om de plaatsing van de montagegaten door de sleuven en op de muur te markeren. Zorg ervoor dat de draden uit de muur komen in het middelste gat van de sub-basis.
5. Nadat u hebt gecontroleerd of de boor geen items in de muur beschadigt, gebruikt u een 3/16 boor om de montagegaten te maken. Tik voorzichtig de meegeleverde plastic ankers in de gaten in de muur.
6. Plaats de thermostaat sub-basis tegen de muur op de gewenste locatie. Zorg ervoor dat de thermostaat waterpas staat, de draden in de opening zijn gestoken en de montagegaten zijn uitgelijnd met de sleuven op de sub-basis.
7. Bevestig de sub-basis aan de muur met behulp van de meegeleverde schroeven in de plastic muurankers.

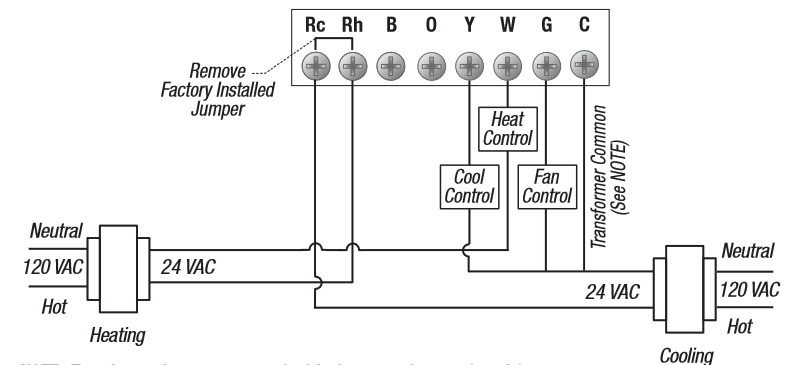

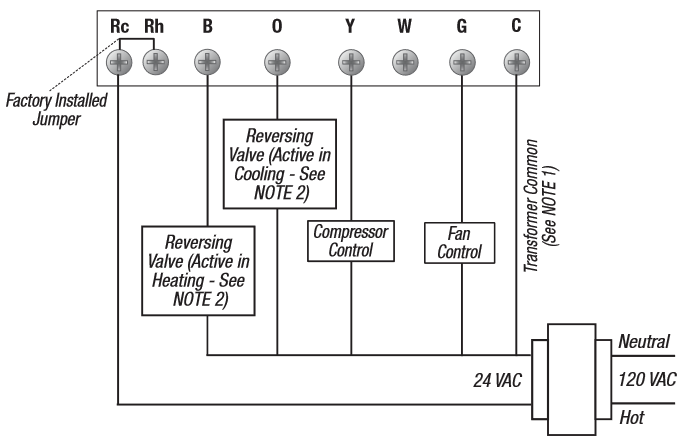

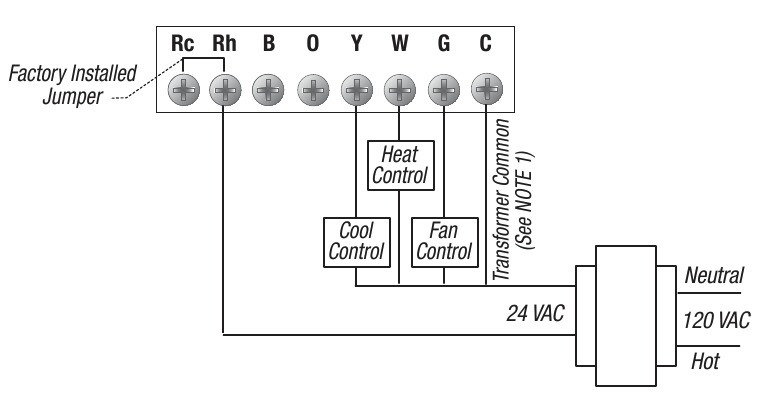

8. Sluit de draden aan op de snelle bedradingsklemmen. Gebruik het bedradingsdiagram om ervoor te zorgen dat de oude en nieuwe aansluitingen correct zijn.
9. Om elektrische kortsluiting en mogelijke schade aan de thermostaat te voorkomen, moet u ervoor zorgen dat alle draadverbindingen stevig vastzitten en elkaar niet raken.
10. Draai de thermostaatbehuizing om en leg de achterkant van de printplaat bloot.
11. Zoek de interne ˚F / ˚C schakelaar op de printplaat. Gebruik uw vingers om de schakelaar naar de gewenste temperatuur ˚F / ˚C schaal te zetten.
12. Zoek de interne ventilatoroptieschakelaar, HG (Gas) / HE (Elec) op de printplaat. Deze schakelaar regelt de ventilatorvertraging van het verwarmingssysteem. Selecteer gas voor gas- of oliegestookte systemen. Hierdoor kan de kachel een paar seconden draaien voordat de ventilator start. Selecteer elektrisch voor systemen met elektrische kachelelementen die vereisen dat de ventilator onmiddellijk aangaat. Gebruik uw vinger om de schakelaar naar de HG (Gas) of HE (Elec) te zetten.
13. Zoek de interne NORM HP schakelaar op de printplaat. Deze schakelaar configureert de thermostaat voor normale (NORM) verwarmings- en koelsystemen of warmtepomp (HP) systemen. Gebruik uw vingers om de schakelaar naar de NORM of HP te zetten.
14. Zoek de interne programmeerschakelaar op de printplaat. Deze schakelaar configureert de programmeermodus voor 5-2 DAGEN (weekdag-weekend) of volledige 7 DAGEN programmering. Gebruik uw vinger om de schakelaar voorzichtig naar de programmeeroptie te zetten die het beste bij uw schema past.
15. Zorg ervoor dat de afdekking nog steeds op de thermostaatbehuizing is geïnstalleerd en installeer het apparaat op de sub-basis. Gebruik hiervoor de montagelipjes aan de bovenkant van de sub-basis als geleidescharnier en sluit de thermostaatbehuizing door de behuizing en de afdekking gesloten te draaien. De vergrendeling aan de onderkant van de thermostaat klikt wanneer de behuizing correct is gesloten.
16. Klap de voorste thermostaatafdekking open en open het batterijvakdeksel.
17. Zoek de positieve [+] uiteinden van de batterijen en stem ze overeen met de positieve [+] aansluitingen in het batterijvak. Plaats de twee nieuwe "AA" alkalinebatterijen (meegeleverd). Sluit het batterijvakdeksel. 18. Herstel de stroomtoevoer naar het systeem en ga verder met Het testen van uw nieuwe thermostaat.

OPMERKING: Als er batterijen zijn geplaatst voordat stap 10 tot en met 15 zijn uitgevoerd, moet u de thermostaat resetten om de schakelaarconfiguraties van de thermostaat te registreren voordat u gebruikersinstellingen programmeert. Druk voorzichtig op de RESET (RESET) knop aan de voorkant van de thermostaat met behulp van een paperclip of een kleine potloodpunt.

Uw nieuwe thermostaat testen

Lees DIT VOORDAT u gaat testen

• Sluit geen terminals op de gasklep of op de printplaat van het verwarmings- of koelsysteem kort (of overbrug ze) om de installatie van de thermostaat te testen. Dit kan de thermostaat beschadigen en de garantie ongeldig maken.
• Selecteer de COOL (KOEL) modus niet als de buitentemperatuur lager is dan 10˚ C. Dit kan mogelijk schade toebrengen aan het geregelde koelsysteem en kan persoonlijk letsel veroorzaken.
• Deze thermostaat beschikt over een automatische compressorbeveiliging om mogelijke schade aan het koelsysteem door korte cycli te voorkomen. Deze thermostaat zorgt automatisch voor een vertraging van 5 minuten na het uitschakelen van de koelsysteemuitgang om de compressor te beschermen. Deze beveiliging is ook aanwezig in de verwarmingsmodus bij enkelfasige warmtepompsystemen.

LET OP: Test uw thermostaat voordat u gebruikersinstellingen programmeert. Door op de RESET (RESET) knop te drukken, worden alle eerder geprogrammeerde gebruikersinvoeren gewist en teruggezet naar hun standaardwaarden.

1. Zet de systeem schakelaar in de HEAT (VERWARMING) positie.
2. Druk op de knop op het toetsenbord totdat de ingestelde temperatuur minimaal 3 graden hoger is dan de huidige kamertemperatuur. Het verwarmingssysteem zou binnen enkele seconden moeten starten. De ventilator schakelt mogelijk niet direct in vanwege de ingebouwde ventilatorvertraging van het verwarmingssysteem.
3. Zet de systeem schakelaar in de OFF (UIT) positie. Het verwarmingssysteem zou binnen enkele seconden moeten stoppen bij normale enkelfasige verwarmings- of koelsystemen. Bij enkelfasige warmtepompsystemen moet u 5 minuten wachten tot de automatische compressorbeveiligingsperiode is verstreken, of druk op de RESET (RESET) knop om deze functie te omzeilen voor eerste testdoeleinden. Door op de RESET (RESET) knop te drukken, worden alle gebruikersinvoeren voor de tijd van de dag, de dag van de week, de optie-instellingen en de programmering gewist als deze eerder zijn geprogrammeerd.
4. Zet de systeem schakelaar in de COOL (KOEL) positie.
5. Druk op de knop op het toetsenbord totdat de ingestelde temperatuur minimaal 3 graden lager is dan de huidige kamertemperatuur.
6. Het koelsysteem zou binnen enkele seconden moeten starten. Zet de systeem schakelaar in de OFF (UIT) positie. Het koelsysteem zou binnen enkele seconden moeten stoppen.
7. Zet de ventilator schakelaar in de ON (AAN) positie. De systeemventilator zou moeten starten.
8. Zet de ventilator schakelaar in de AUTO (AUTO) positie. De systeemventilator zou moeten stoppen.

Standaard Thermostaat Instellingen

De Huidige Tijd en Dag van de Week Instellen

LET OP: Het is belangrijk dat u de huidige tijd (let op de AM/PM indicator in het display) en de huidige dag van de week correct instelt om problemen met de programma uitvoering te voorkomen.

1. Wanneer in de normale bedrijfsmodus, drukt u op de DAY/TIME (DAG/TIJD) knop op het toetsenbord. Het LCD-scherm wordt leeggemaakt, behalve de tijd, de am/pm indicator en de dag van de week. Het uur gedeelte van de tijd zal knipperen.
2. Druk op de of knop om het huidige uur in te stellen.
3. Druk nogmaals op de DAY/TIME (DAG/TIJD) knop, het minuut gedeelte van de tijd zal knipperen.
4. Druk op de of knop om de huidige minuut in te stellen.
5. Druk nogmaals op de DAY/TIME (DAG/TIJD) knop. De dag van de week indicator zal knipperen.
6. Druk op de of knop om de huidige dag van de week in te stellen.
7. Druk nogmaals op de DAY/TIME (DAG/TIJD) knop en de thermostaat keert terug naar de normale bedrijfsmodus.

LET OP: De thermostaat keert automatisch terug naar de normale bedrijfsmodus na 30 seconden als er geen knop wordt ingedrukt. Het keert ook onmiddellijk terug naar de normale bedrijfsmodus als de RETURN (TERUG) knop wordt ingedrukt.

Thermostaat Gebruikersopties Instellen

De standaard gebruikersopties zijn compatibel met de meeste systemen en toepassingen. Ze worden normaal gesproken ingesteld op het moment van installatie en vereisen meestal geen aanpassing onder normale bedrijfsomstandigheden. Als u deze instellingen wilt wijzigen, volgt u gewoon de onderstaande instructies.

LET OP: De instellingen voor het temperatuurverschil zijn hetzelfde voor zowel de verwarmings- als de koelsystemen.

Het Temperatuurverschil Instellen

De standaard instelling is 0.25˚ C. De kamertemperatuur moet 0.25˚ C veranderen ten opzichte van de ingestelde temperatuur voordat de thermostaat om verwarming of koeling vraagt.

1. In de normale bedrijfsmodus houdt u de RETURN (TERUG) knop 4 seconden ingedrukt. Het LCD-scherm toont "d1 X", waarbij "X" gelijk is aan de ˚F / ˚C verschil instelling. Dit is de huidige instelling voor het temperatuurverschil.
2. Druk op de of knop om het temperatuurverschil in te stellen op de gewenste instelling van 0.3˚, 0.5˚ of 1˚ C.

LET OP: Zodra u klaar bent met het instellen van het temperatuurverschil, kunt u 30 seconden wachten en de thermostaat keert automatisch terug naar de normale bedrijfsmodus. Anders kunt u nogmaals op de RETURN (TERUG) knop drukken om de Vertraging van de Resterende Koelventilator in te stellen. Wanneer u direct naar de volgende programmeerstap gaat, is het niet nodig om RETURN 4 seconden ingedrukt te houden.

Vertraging Resterende Koelventilator Instellen

De standaard instelling is 60 seconden. Tijdens de COOL (KOEL) modus blijft de ventilator 60 seconden aan nadat aan de ingestelde temperatuur is voldaan en de compressor is uitgeschakeld.

1. In de normale bedrijfsmodus houdt u de RETURN (TERUG) knop 4 seconden ingedrukt. Druk nogmaals op RETURN (TERUG) totdat "FAN XX" wordt weergegeven, waarbij "XX" de ventilatorvertraging in seconden is.
2. Druk op de of knop om de Vertraging van de Resterende Koelventilator te wijzigen in de gewenste instelling van 0 (uitgeschakeld), 30, 60 of 90 seconden.
3. Druk nogmaals op de RETURN (TERUG) knop om de Verlengde Vasthoudtijd in te stellen of wacht 30 seconden tot de thermostaat terugkeert naar de normale modus.

De Verlengde Vasthoudtijd Instellen

De standaard instelling is Lange (onbepaalde) Vasthoudtijd. Als de HOLD (VASTHOUDEN) functie is geactiveerd, wordt de huidige ingestelde waarde vastgehouden totdat HOLD (VASTHOUDEN) wordt losgelaten.

1. In de normale bedrijfsmodus houdt u de RETURN (TERUG) knop 4 seconden ingedrukt. Druk herhaaldelijk op RETURN (TERUG) totdat "HOLD LG" wordt weergegeven, waarbij "LG" oneindig vasthouden is.
2. Druk op de of knop om de Verlengde Vasthoudtijd te wijzigen van onbepaald (LG) naar 24 uur (SH).
3. Druk nogmaals op de RETURN (TERUG) knop om de Filtercontrole Monitor in te stellen of wacht 30 seconden tot de thermostaat terugkeert naar de normale modus.

Filtercontrole Monitor Instellen

De standaard instelling is 0 dagen (Filter Monitor uitgeschakeld).

1. In de normale bedrijfsmodus houdt u de RETURN (TERUG) knop 4 seconden ingedrukt. Druk herhaaldelijk op RETURN (TERUG) totdat "XXX FLT SET" wordt weergegeven, waarbij "XXX" het Filter Monitor interval is (aantal dagen sinds de laatste waarschuwing).
2. Druk op de of knop om het Filter Monitor interval te wijzigen in de gewenste waarde van 0 (uitgeschakeld), 30, 60, 90, 120 of 180 dagen. Druk nogmaals op de RETURN (TERUG) knop om de adaptieve herstelmodus in te stellen of wacht 30 seconden tot de thermostaat terugkeert naar de normale modus.

Adaptieve Herstelmodus Instellen (ARM™)

De standaard instelling is UIT (Adaptieve Herstelmodus uitgeschakeld).

1. In de normale bedrijfsmodus houdt u de RETURN (TERUG) knop 4 seconden ingedrukt. Druk herhaaldelijk op RETURN (TERUG) totdat "REC XX SE" wordt weergegeven, waarbij XX de status van de Adaptieve Herstelmodus is.
2. Druk op de of knop om de Adaptieve Herstelmodus in te stellen op ON (AAN) of OFF (UIT).
3. Druk nogmaals op de RETURN (TERUG) knop of wacht 30 seconden tot de thermostaat terugkeert naar de normale modus.

Uw energiebesparingsprogramma instellen

Tips voordat u begint

• Het is belangrijk dat u de huidige tijd (let op de AM/PM indicator in het display) en de huidige dag van de week correct instelt om problemen met de uitvoering van het programma te voorkomen. Dit moet worden gedaan voordat u programma-instellingen invoert.
• De verwarmings- en koelprogramma's hebben beide afzonderlijke insteltijden en insteltemperaturen.
• Deze thermostaat is voorgeprogrammeerd met insteltijden en -temperaturen voor doordeweeks en weekend. Deze instellingen zorgen voor een efficiënte energiebesparing tijdens normale verwarmings- en koelmodi. Als u de instellingen in de tabel wilt gebruiken, is er geen verdere programmering nodig. Bekijk deze tijd- en temperatuurinstellingen voordat u uw persoonlijke programma-instellingen vaststelt om uw besparingen te maximaliseren en de programmeervereisten te minimaliseren.

  	Doordeweeks	Weekend
  MORN	Tijd: 6:00 uur Verwarming: 70˚ F (21˚ C) Koeling: 75˚ F (24˚ C)	Tijd: 6:00 uur Verwarming: 70˚ F (21˚ C) Koeling: 75˚ F (24˚ C)
  DAY	Tijd: 8:00 uur Verwarming: 62˚ F (17˚ C) Koeling: 83˚ F (28˚ C)	Tijd: 8:00 uur Verwarming: 70˚ F (21˚ C) Koeling: 75˚ F (24˚ C)
  EVE	Tijd: 18:00 uur Verwarming: 70˚ F (21˚ C) Koeling: 75˚ F (24˚ C)	Tijd: 18:00 uur Verwarming: 70˚ F (21˚ C) Koeling: 75˚ F (24˚ C)
  NIGHT	Tijd: 22:00 uur Verwarming: 62˚ F (17˚ C) Koeling: 78˚ F (26˚ C)	Tijd: 22:00 uur Verwarming: 62˚ F (17˚ C) Koeling: 78˚ F (26˚ C)

• Zorg ervoor dat u de systeemknop in de HEAT (VERWARMEN) of COOL (KOELEN) modus zet, indien van toepassing. U moet geen programma invoeren in de OFF (UIT) stand.
• Wanneer de systeemknop in de COOL (KOELEN) of HEAT (VERWARMEN) modus staat, verschijnt de juiste indicator in het LCD-scherm wanneer het systeem actief is. Wanneer de systeemknop in de OFF (UIT) modus staat, geeft het display OFF (UIT) aan.

OPMERKING: Voor 7-daagse programmering volgen de standaardwaarden de bovenstaande doordeweekse programmering. Om te schakelen tussen 5-2 en 7-daagse programmering, past u de schakelaar aan door stap 14 van het installatiegedeelte te volgen.

Uw programma invoeren – 5-2 dagenmodus

De 5-2 dagenmodus heeft afzonderlijke programma groepen voor doordeweekse dagen en weekenden waarmee u de dagelijkse insteltijden en -temperaturen kunt wijzigen om aan uw individuele schema behoeften te voldoen.
Doordeweeks - hiermee kunt u alle doordeweekse dagen (M, DI, W, DO, VR verschijnen in het display) tegelijkertijd programmeren. Hiermee kunt u tijden en temperatuurinstellingen programmeren voor vier instelpunten (MORN, DAY, EVE en NIGHT) om aan uw doordeweekse schema behoeften te voldoen.
Weekend - hiermee kunt u alle weekenddagen (ZA, ZO verschijnen in het display) tegelijkertijd programmeren. Opnieuw kunt u tijden en temperatuurinstellingen programmeren voor vier instelpunten (MORN, DAY, EVE en NIGHT) om aan uw weekend schema behoeften te voldoen.

1. Plaats de systeemknop in de HEAT (VERWARMEN) modus.
2. Druk op de PROG (PROGRAMMA) knop om de programma instelmodus te openen. Het MORN (OCHTEND) instelpunt van de doordeweekse programma groep wordt weergegeven. Het display toont M, DI, W, DO, VR om aan te geven dat de doordeweekse groep wordt geprogrammeerd. Het uur en de AM/PM indicator knipperen.
3. Druk op de of knop om de tijd te wijzigen in het gewenste uur in stappen van één uur. Druk op de PROG (PROGRAMMA) knop. Het minuut gedeelte van de insteltijd begint te knipperen.
4. Druk op de of knop om de tijd te wijzigen in de gewenste minuut in stappen van 10 minuten. Druk op de PROG (PROGRAMMA) knop. De SET temperatuur begint te knipperen.
5. Druk op de of knop om de insteltemperatuur te wijzigen in de gewenste instelling in stappen van 1º (.05˚ C). Druk op de PROG (PROGRAMMA) knop. De thermostaat geeft nu de DAY (DAG) insteltijd en -temperatuur weer. Nogmaals, u ziet het uur en de AM/PM indicator knipperen.
6. Volg stappen 3 tot en met 5 om de insteltijden en -temperaturen in te stellen voor de perioden DAY (DAG), EVE (AVOND) en NIGHT (NACHT).
7. Nadat u op de PROG (PROGRAMMA) knop hebt gedrukt, gaat u naar de weekend programma groep. Het display toont ZA, ZO om aan te geven dat de weekend groep wordt geprogrammeerd. Het uur gedeelte van de MORN (OCHTEND) insteltijd en de AM/PM indicator knipperen.
8. Volg stappen 3 tot en met 6 om de insteltijd en -temperaturen in te stellen voor de perioden MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NIGHT (NACHT).
9. Plaats de systeemknop in de COOL (KOELEN) modus. Het display toont COOL (KOELEN). Volg stappen 2 tot en met 8 om de insteltijden en -temperaturen te programmeren voor de doordeweekse en weekend groepen in de COOL (KOELEN) modus.

OPMERKING: Om alle ingevoerde programma's, de huidige tijd, de dag van de week en andere gebruikersinstellingen te wissen, drukt u voorzichtig op de RESET (RESET) knop met een paperclip of een kleine potloodpunt. Dit zet alle thermostaatinstellingen terug naar hun standaardwaarden.

Uw programma invoeren – 7 dagenmodus

De 7 dagenmodus heeft een afzonderlijke hele week of individuele dagprogrammering waarmee u de dagelijkse insteltijden en -temperaturen kunt wijzigen om aan uw individuele schema behoeften te voldoen. De hele week programmering kan worden gebruikt om het hoofdgedeelte van uw schema in te stellen, zodat u later specifieke dagen van de week kunt wijzigen indien nodig met behulp van de individuele dagprogrammering.
Hele week - hiermee kunt u alle zeven dagen (M, DI, W, DO, VR, ZA, ZO verschijnen in het display) tegelijkertijd programmeren. Vervolgens kunt u de individuele dagprogrammering gebruiken om uw programma te verfijnen voor de paar insteltijden of -temperaturen die u mogelijk wilt wijzigen.
Individuele dagen - hiermee kunt u elke dag van de week afzonderlijk programmeren om u de grootste schema flexibiliteit te bieden. Wordt vaak gebruikt om de programmering te verfijnen na de eerste programmering.

Wanneer in hele week programmering, controleert de thermostaat of alle dagen van die groep dezelfde programma insteltijden en -temperaturen hebben. Als dit het geval is, worden de insteltijd en -temperatuur van het individuele instelpunt weergegeven. Anders worden de individuele insteltijd en -temperatuur leeg gemaakt. De gebruiker mag de dagelijkse programma's voor deze insteltijd en -temperatuur wijzigen door op de of knop te drukken. Dit reset alle dagelijkse programma's van de groep voor die specifieke individuele insteltijd en -temperatuur naar de opstartstandaard voor dat instelpunt. Doorlopend drukken op de of knop door de gebruiker wijzigt de insteltijd- en temperatuurinstellingen naar wens.

1. Plaats de systeemknop in de HEAT (VERWARMEN) modus.
2. Druk op de PROG (PROGRAMMA) knop om de programma instelmodus te openen. Het MORN (OCHTEND) instelpunt van de hele week programma groep wordt weergegeven. Het display toont M, DI, W, DO, VR, ZA, ZO, wat aangeeft dat de hele week wordt geprogrammeerd. Het uur en de AM/PM indicator knipperen.
3. Als u elke dag afzonderlijk wilt programmeren, drukt u op de DAY/TIME (DAG/TIJD) knop om een specifieke dag te selecteren.
4. Druk op de of knop om de tijd te wijzigen in het gewenste uur in stappen van één uur. Druk op de PROG (PROGRAMMA) knop. Het minuut gedeelte van de insteltijd begint te knipperen.
5. Druk op de of knop om de tijd te wijzigen in de gewenste minuut in stappen van 10 minuten. Druk op de PROG (PROGRAMMA) knop. De SET temperatuur begint te knipperen.
6. Druk op de of knop om de insteltemperatuur te wijzigen in de gewenste instelling in stappen van 1º (.05˚ C). Druk op de PROG (PROGRAMMA) knop. De thermostaat geeft nu de DAY (DAG) insteltijd en -temperatuur weer. Nogmaals, u ziet het uur en de AM/PM indicator knipperen.
7. Volg stappen 4 tot en met 6 om de insteltijden en -temperaturen in te stellen voor de perioden DAY (DAG), EVE (AVOND) en NIGHT (NACHT).
8. Plaats de systeemknop in de COOL (KOELEN) modus. Het display toont COOL (KOELEN). Volg stappen 2 tot en met 7 om de insteltijden en -temperaturen te programmeren voor de COOL (KOELEN) modus.

OPMERKING: Om alle ingevoerde programma's, de huidige tijd, de dag van de week en andere gebruikersinstellingen te wissen, drukt u voorzichtig op de RESET (RESET) knop met een paperclip of een kleine potloodpunt. Dit zet alle thermostaatinstellingen terug naar hun standaardwaarden.

Temperatuuraanpassing

Insteltemperatuur bekijken

1. Houd de of knop ingedrukt. De huidige insteltemperatuur wordt weergegeven in plaats van de huidige kamertemperatuur en de indicator SET (INSTELLEN) wordt weergegeven.
2. Het display keert terug naar de normale werkmodus wanneer de of knop wordt losgelaten. Als u de of knop 1 seconde of langer ingedrukt houdt, kan de gebruiker de huidige geprogrammeerde instelpunt tijdelijk overschrijven.

Tijdelijke programma overschrijving

1. Houd de knop 1 seconde of langer ingedrukt. Het hele display knippert één keer en de SET (INSTELLEN) indicator wordt weergegeven. Laat de of knop los en druk de of knop opnieuw in om de insteltemperatuur naar wens aan te passen.
2. Het display keert na 15 seconden terug naar de normale werkmodus of u kunt op de RETURN (TERUG) knop drukken.
3. De programma indicator (MORN (OCHTEND), DAY (DAG), EVE (AVOND) of NIGHT (NACHT)) knippert in het display, wat aangeeft dat er een tijdelijke programma overschrijving van kracht is. De tijdelijke programma overschrijving wordt gereset wanneer de volgende insteltijd plaatsvindt of na vier uur– wat het eerst komt.

Verlengde pauze (vakantie) modus

1. Druk op de HOLD (VASTHOUDEN) knop om het programma schema te omzeilen. De huidige insteltemperatuur wordt permanent of 24 uur vastgehouden, afhankelijk van de instellingsselectie.
2. Druk nogmaals op de HOLD (VASTHOUDEN) knop om de thermostaat terug te zetten naar de normale programma werking.
3. De pauze periode duurt totdat de pauze wordt opgeheven zoals in stap nummer 2 hierboven, of is beperkt tot 24 uur als de standaardwaarde is gewijzigd in de gebruikersopties instellingen.

Extra Bedieningsfuncties

Filtercontrole Monitor

De Filtercontrole Monitor geeft een herinnering weer voor de vereiste filtervervanging of -reiniging door het FILT-segment op het display te laten knipperen. Raadpleeg de instructies op uw filter- of verwarmings-/koelunit voor aanbevelingen voor intervalinstelling. Wanneer het geselecteerde interval is bereikt en de vereiste reiniging of vervanging is uitgevoerd, drukt u in een normale modus op de RETURN (TERUG) knop om de timer te resetten en de waarschuwing uit te schakelen.

Het Toetsenbord Vergrendelen

Om onbedoelde of ongewenste aanpassing van de thermostaat te voorkomen, schakelt de Keypad Lockout-functie de werking van het toetsenbord uit, met uitzondering van de achtergrondverlichtingsknop. Om het toetsenbord te vergrendelen, houdt u de en knoppen tegelijkertijd 5 seconden ingedrukt. Het LOCK (VERGRENDELD) segment op het display knippert één keer per seconde en verschijnt vervolgens continu op het display. Het toetsenbord is nu vergrendeld. Om het toetsenbord te ontgrendelen, houdt u de en knoppen tegelijkertijd 1 seconde ingedrukt. Het LOCK (VERGRENDELD) segment verdwijnt en het toetsenbord wordt ontgrendeld.

Adaptieve Herstelmodus (ARM™)

Om het comfort en de energie-efficiëntie te maximaliseren, is deze thermostaat uitgerust met een Adaptive Recovery Mode (ARM™). Deze functie minimaliseert de hoeveelheid tijd die het verwarmings- of koelsysteem nodig heeft om het nieuwe instelpunt te bereiken, nadat een setback-periode is voltooid, en zorgt ervoor dat uw gewenste temperatuur wordt bereikt op uw ingestelde programmatijden.
Deze functie wordt geactiveerd bij het herstellen van de kamertemperatuur van setback-programma's naar comfortprogramma's, dus het vindt alleen plaats wanneer de huidige (verwarmings)programma-insteltemperatuur lager is dan de aankomende programma-insteltemperatuur, of de huidige (koel)programma-insteltemperatuur hoger is dan de aankomende programma-insteltemperatuur.
Tijdens ARM™ wordt de kamertemperatuur geleidelijk hersteld door de verwarming of koeling in te schakelen vóór het einde van de setback-periode. De insteltemperatuur wordt gewijzigd in die van de aankomende comfortprogrammatemperatuur. De starttijd van het herstel is gebaseerd op het verschil tussen de huidige kamertemperatuur en de aankomende comfortprogramma-insteltemperatuur. Het herstel naar het aankomende instelpunt begint 10 tot 15 minuten voor de aankomende insteltijd voor elke graad temperatuurverandering die nodig is, tot een maximum van 2 uur in de HEAT (VERWARMING) modus, 3 uur in de COOL (KOELING) modus.
ARM™ werkt niet wanneer de unit in HOLD (VASTHOUDEN) modus staat, of als het programma tijdelijk wordt overschreven.

Circulatie Ventilatormodus–Ventilatorwerking

AUTO: Ventilator werkt zoals vereist door het verwarmings- of koelsysteem.
: Wanneer verwarming of koeling niet actief is, draait de ventilator zo nodig om een minimale looptijd van 35% te garanderen.
ON: Ventilator draait te allen tijde.

Compressorbeveiliging

Deze thermostaat bevat een automatische compressorbeveiligingsfunctie om mogelijke schade aan het koelsysteem door korte cycli te voorkomen. Deze thermostaat biedt automatisch een vertraging van 5 minuten na het uitschakelen van de koelsysteemuitgang om de compressor te beschermen. Deze bescherming is ook aanwezig in de verwarmingsmodus bij enkelfasige warmtepompsystemen om de compressor te beschermen.

OPMERKING: De installateur kan de thermostaat resetten en de compressorbeveiligingsfuncties omzeilen door op de RESET (RESET) knop te drukken. Hierdoor worden alle ingevoerde programma's, de huidige tijd, de dag van de week en andere gebruikersinstellingen gewist en mag dit alleen worden gebruikt tijdens de installatie voor testdoeleinden of om een thermostaat te resetten om de normale werking te herstellen. Hierdoor worden alle thermostaatinstellingen teruggezet naar hun standaardwaarden.

Detectie van Lage Batterijspanning

Deze thermostaat vereist twee (2) nieuwe, correct geplaatste "AA" alkalinebatterijen om de systeemklok te onderhouden en om de juiste thermostaatvoeding te leveren wanneer 24 volt AC-voeding uitvalt of niet op de thermostaat is aangesloten. Wanneer de batterijen te zwak beginnen te worden om een goede werking te garanderen, begint de thermostaat een indicator voor een lage batterijspanning weer te geven.

De indicator voor lage batterijspanning is bedoeld om de gebruiker te informeren wanneer de batterijen onmiddellijke aandacht vereisen. We raden aan de batterijen te vervangen zodra de indicator voor lage batterijspanning verschijnt. Als de batterijen niet worden vervangen nadat de indicator voor lage batterijspanning voor het eerst verschijnt, kan de thermostaat mogelijk niet de juiste werking van het verwarmings- of koelsysteem garanderen.

Zelfs als de indicator voor lage batterijspanning niet verschijnt, moeten de batterijen minstens één keer per jaar worden vervangen, of als u van plan bent het pand langer dan een maand te verlaten.
Deze thermostaat kan worden gevoed met 24 volt AC of batterijvoeding. Raadpleeg het installatie- en bedradingsschema om te bepalen of 24 volt AC-voeding op de thermostaat is aangesloten. Als u niet kunt bepalen hoe deze thermostaat wordt gevoed, neem dan contact op met een professionele servicemonteur om het type installatie en de juiste werking van uw systeem te bepalen.

De Thermostaat Resetten

Met de Reset-functie kan de gebruiker de thermostaat volledig resetten om nieuwe handmatige schakelaarinstellingen te registreren. Om alle ingevoerde programma's, de huidige tijd, de dag van de week en andere gebruikersinstellingen te wissen, drukt u voorzichtig op de RESET (RESET) knop met een paperclip of een kleine potloodpunt. Hierdoor worden alle thermostaatinstellingen teruggezet naar hun standaardwaarden en worden alle nieuwe handmatige schakelaarinstellingen geregistreerd voor een goede werking.

Niet-Vluchtig Geheugen

In het geval van een stroomstoring zorgt de Non-Volatile Memory-functie ervoor dat alle instellingen kunnen worden hersteld, waardoor het niet nodig is om temperatuur- en differentiaalinstellingen opnieuw in te stellen. Wanneer de AC-voeding na een stroomstoring is hersteld, worden alle instellingen uit het geheugen opgehaald en hersteld.

Statusindicatoren

HEAT (VERWARMING): Dit wordt ingeschakeld wanneer de systeem schakelaar in de HEAT (VERWARMING) modus staat. "HEAT" (VERWARMING) knippert wanneer het verwarmingssysteem draait.

COOL (KOELING): Dit wordt ingeschakeld wanneer de systeem schakelaar in de cool (KOELING) modus staat. "COOL" (KOELING) knippert wanneer het koelsysteem draait.

Batterij Vervangen

De Batterijen Vervangen

1. Open de thermostaatdeksel en zoek de batterijvakdeur.
2. Verwijder de twee "AA" alkalinebatterijen in het batterijvak.
3. Plaats twee nieuwe "AA" alkalinebatterijen in het batterijvak. Zorg ervoor dat de positieve (+) uiteinden van de batterijen overeenkomen met de positieve (+) polen in het batterijvak.
4. Sluit het batterijvak en controleer of de indicator voor lage batterijspanning niet op het display verschijnt.

Probleemoplossing

Symptoom: Het woord HEAT (VERWARMING) of COOL (KOELING) knippert op het thermostaatdisplay.
Mogelijke Oplossing: Dit geeft aan dat het verwarmings- of koelsysteem momenteel draait. Wanneer deze systemen niet draaien, knippert HEAT (VERWARMING) of COOL (KOELING) niet.

Symptoom: HEAT (VERWARMING) of COOL (KOELING) knippert, maar het systeem draait niet.
Mogelijke Oplossing: De thermostaat geeft het verwarmings- of koelsysteem de opdracht om te draaien, maar het systeem reageert niet. Mogelijk moet u contact opnemen met uw lokale verwarmings- en airconditioninginstallateur.

Symptoom: Thermostaat schakelt het verwarmings- of koelsysteem niet in.
Mogelijke Oplossingen: Controleer of OFF (UIT) op het display wordt weergegeven. Dit geeft aan dat het systeem is uitgeschakeld op de thermostaat. Verplaats de systeemkeuzeschakelaar naar de HEAT (VERWARMING) of COOL (KOELING) positie. Nadat de compressor kortcyclische beveiligingsperiode van 5 minuten is verstreken, zou het systeem moeten starten.
De compressorbeveiligingsfunctie is mogelijk van kracht als gevolg van kortcyclische compressoromstandigheden.
Het verwarmings- of koelsysteem functioneert mogelijk niet goed.
Neem onmiddellijk contact op met een professionele servicemonteur om de werking van het systeem te controleren.

Symptoom: Thermostaat schakelt verwarming in in plaats van koeling of koeling in plaats van verwarming.
Mogelijke Oplossing: Controleer de thermostaatbedrading om er zeker van te zijn dat de verwarmings- en koelfasen zijn aangesloten op de juiste terminals op het bedradingsterminalblok.

Symptoom: Thermostaat volgt de programma-instelpunten niet.
Mogelijke Oplossingen: Controleer de huidige tijd, de dag van de week en de programma-instellingen. Zorg ervoor dat de AM/PM indicator de gewenste tijdinstellingen nauwkeurig weergeeft.
Controleer of OFF (UIT) op het display wordt weergegeven. Dit geeft aan dat het systeem is uitgeschakeld op de thermostaat. Verplaats de systeemkeuzeschakelaar naar de HEAT (VERWARMING) of COOL (KOELING) positie. Nadat de compressor kortcyclische beveiligingsperiode is verstreken, zou het systeem binnen enkele seconden moeten starten.
Het thermostaatprogramma bevindt zich in de Extended Hold (Vacation) Mode (Verlengde Vasthoudmodus (Vakantie)) en HOLD (VASTHOUDEN) wordt op het display weergegeven. Druk op de HOLD (VASTHOUDEN) of RETURN (TERUG) knop om de permanente vasthouding op te heffen en de thermostaat terug te brengen naar de normale programmawerking.

Symptoom: Thermostaat schakelt het verwarmings- of koelsysteem te vaak of niet vaak genoeg in.
Mogelijke Oplossing: Verhoog of verlaag de temperatuurverschilinstelling van de eerste fase naar behoefte om het gewenste prestatieniveau te bereiken.

Symptoom: Indicator voor lage batterijspanning wordt op het thermostaatdisplay weergegeven.
Mogelijke Oplossing: Vervang de batterijen onmiddellijk om een goede werking van het systeem te garanderen.

Symptoom: HI (HOOG) wordt weergegeven op het thermostaatdisplay waar de kamertemperatuur normaal wordt weergegeven.
Mogelijke Oplossingen: De temperatuur die door de thermostaat wordt gemeten, is hoger dan de bovengrens van 99˚ F (37˚ C) van het weergavebereik van de thermostaat. Het display keert terug naar normaal nadat de gemeten temperatuur binnen het weergavebereik van 40˚ tot 99˚ F (4˚ tot 37˚ C) daalt. Schakel het koelsysteem in of gebruik andere methoden om de temperatuur te verlagen.

Symptoom: LO (LAAG) wordt weergegeven op het thermostaatdisplay waar de kamertemperatuur normaal wordt weergegeven.
Mogelijke Oplossingen: De temperatuur die door de thermostaat wordt gemeten, is lager dan de ondergrens van 40˚ F (4˚ C) van het weergavebereik van de thermostaat. Het display keert terug naar normaal nadat de gemeten temperatuur binnen het weergavebereik van 40˚ tot 99˚ F (4˚ tot 37˚ C) stijgt. Schakel het verwarmingssysteem in om de temperatuur naar behoefte te verhogen voor comfort in de kamer.

Symptoom: Kan geen insteltemperatuur hoger dan 90˚ F (32˚ C) programmeren.
Mogelijke Oplossing: Dit ligt boven het normale temperatuurinstellingsbereik van de thermostaat van 45˚ tot 90˚ F (7˚ tot 32˚ C).

Symptoom: Kan geen insteltemperatuur lager dan 45˚ F (7˚ C) programmeren.
Mogelijke Oplossing: Dit ligt onder het normale temperatuurinstellingsbereik van de thermostaat van 45˚ tot 90˚ F (7˚ tot 32˚ C).

Symptoom: Thermostaat staat geen wijzigingen in het instelpunt toe.
Mogelijke Oplossing: Het toetsenbord is vergrendeld. Druk tegelijkertijd op de en knop gedurende één seconde om te ontgrendelen.

Symptoom: Ventilator blijft de hele tijd draaien, ongeacht of het systeem is in- of uitgeschakeld.
Mogelijke Oplossing: Controleer of de ventilatorbedieningsschakelaar in de AUTO positie staat. Hierdoor kan de ventilator alleen draaien wanneer het verwarmings- of koelsysteem is ingeschakeld en draait.
Controleer de thermostaatbedrading om er zeker van te zijn dat de ventilatorbedrading is aangesloten op de juiste terminals op het bedradingsterminalblok.

Symptoom: Ventilator draait met tussenpozen of wanneer het systeem is uitgeschakeld.
Mogelijke Oplossing: De ventilatorschakelaar staat in de Circulate () Modus.

Symptoom: De kamer is te warm of te koud.
Mogelijke Oplossing: Controleer het huidige instelpunt en breng de nodige wijzigingen aan.

Symptoom: Systeem schakelt in vóór het einde van een setback-periode.
Mogelijke Oplossing: De thermostaat bevindt zich in de Adaptive Recovery Mode (Adaptieve Herstelmodus).

Bedradingsschema's

Enkelfasige Conventionele Systemen (Enkele Transformator)

OPMERKING:

1. Transformator Common niet vereist voor batterijvoeding van de thermostaat.
2. Voor alleen verwarming of alleen koeling, negeer de tegenovergestelde aansluiting.
3. Voor 2-draads 24 Volt AC of 250mV - 750mV millivolt verwarmingssystemen, negeer de koelaansluiting en de ventilatorbediening.

Enkelfasige Conventionele Systemen (Dubbele Transformator)

OPMERKING: Transformator Common niet vereist voor batterijvoeding van de thermostaat.

Enkelfasig Warmtepompsysteem

OPMERKING:

1. Transformator Common niet vereist voor batterijvoeding van de thermostaat.
2. Voor units waarbij de omkeerklep bekrachtigd moet worden tijdens het verwarmen, sluit u de omkeerklep aan op de B-terminal. Voor units waarbij de omkeerklep bekrachtigd moet worden tijdens het koelen, sluit u de omkeerklep aan op de 0-terminal.

BEPERKTE GARANTIE

Braeburn Systems LLC garandeert dat elke nieuwe Braeburn thermostaat vrij is van defecten die te wijten zijn aan materiaal- of fabricagefouten gedurende een periode van vijf jaar na de oorspronkelijke aankoopdatum door een professionele servicetechnicus. Deze garantie en onze aansprakelijkheid is niet van toepassing op batterijen, noch omvat het schade aan koopwaar of de thermostaat als gevolg van een ongeluk, wijziging, verwaarlozing, misbruik, onjuiste installatie of enig ander verzuim om de installatie- en bedieningsinstructies van Braeburn op te volgen.
Braeburn Systems LLC stemt ermee in om naar eigen goeddunken elke Braeburn thermostaat onder garantie te repareren of te vervangen, op voorwaarde dat deze binnen de garantieperiode gefrankeerd wordt geretourneerd naar onze garantiefaciliteit in een gewatteerde doos, met bewijs van de oorspronkelijke aankoopdatum en een korte beschrijving van de storing. Deze beperkte garantie omvat niet de kosten van verwijdering of herinstallatie.
Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat of van provincie tot provincie verschillen. Antwoorden op vragen over onze beperkte garantie kunt u verkrijgen door te schrijven naar onze hoofdkantoren.

GARANTIEFACILITEIT:
Braeburn Systems LLC
Attn: Warranty Department
2215 Cornell Avenue
Montgomery, IL 60538

Bewaar deze handleiding voor toekomstig gebruik.

Braeburn Systems LLC
2215 Cornell Avenue • Montgomery, IL 60538
Technische assistentie: www.braeburnonline.com
Bel ons gratis: 866-268-5599 (U.S.)
630-844-1968 (Buiten de U.S.)

©2011 Braeburn Systems LLC • Alle rechten voorbehouden • Gemaakt in China

Referenties

• Braeburn Systems

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Braeburn 5000 Handleiding

Beschikbare talen
