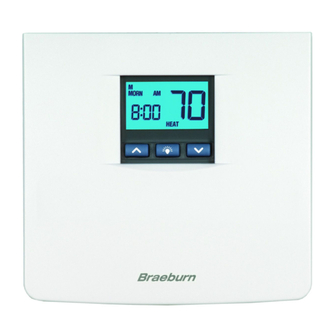

Braeburn 5200 Handleiding

Lees ALLE INSTRUCTIES voordat u het apparaat installeert, programmeert of bedient.

Belangrijke veiligheidsinformatie

• Schakel altijd de stroom naar de airconditioning of het verwarmingssysteem uit voordat u de thermostaat installeert, verwijdert, reinigt of onderhoudt.
• Deze thermostaat vereist 24 volt wisselstroom of twee (2) correct geïnstalleerde "AA"-alkalinebatterijen voor normale werking en regeling van het verwarmings- of koelsysteem.
• Deze thermostaat vereist twee (2) correct geïnstalleerde "AA"-alkalinebatterijen om de klokinstelling te behouden in het geval van verlies van wisselstroom als gevolg van een stroomstoring of rollende black-outs wanneer deze wordt gebruikt als een vaste thermostaat.
• Deze thermostaat mag alleen worden gebruikt zoals beschreven in deze handleiding. Elk ander gebruik wordt niet aanbevolen en maakt de garantie ongeldig.

Specificaties

• Elektrische classificatie: 24 volt wisselstroom (18-30 volt wisselstroom)
  Maximaal 1 ampère belasting per aansluiting
  Maximaal 3 ampère belasting (alle aansluitingen)
• Regelbereik: 45˚ - 90˚ F. (7˚ - 32˚ C)
• Nauwkeurigheid: +/- 1˚ F. (+/-.5˚ C)
• AC-voeding: 18-30 volt wisselstroom
• DC Back-Up Voeding: 3.0 volt DC (2 AA-alkalinebatterijen meegeleverd)
• Compatibiliteit: Compatibel met laagspannings multi-stage gas-, olie- of elektrische verwarmings- of koelsystemen, inclusief multi-stage warmtepompen.
• Aansluitingen: R, O, B, C, Y1, Y2, E/W1, W2, G, L

Installatie

De bestaande thermostaat vervangen

De meeste thermostaten hebben drie onderdelen:

• De afdekking, die kan vastklikken of scharnieren over de bestaande thermostaat.
• De elektronica of behuizing, die het bestaande systeem bestuurt.
• De sub-base, waar de draden via de muur aan het bestaande systeem worden bevestigd.

1. Schakel altijd de stroom naar de airconditioning en het verwarmingssysteem uit voordat u de bestaande thermostaat verwijdert.
2. Verwijder voorzichtig de afdekking en de elektronische behuizing van de oude thermostaat-sub-base. Afhankelijk van het merk kunnen deze onderdelen eraf worden getrokken of moeten ze worden losgeschroefd. De oude sub-base moet bedraad en aan de muur blijven zitten tot stap 4 en 5.
3. Label elke oude draad met de letter van de aansluiting waarop de draad is aangesloten. Voorbeeldbrieven zijn R, M en Y enz. Afhankelijk van het merk van de oude thermostaat, kunnen uw letters anders zijn.
4. Nadat u de oude draden hebt gelabeld, maakt u elke verbinding los en verwijdert u ze van de oude sub-base. Zet de draden vast om te voorkomen dat ze in het gat in de muur glijden.
5. Verwijder de oude sub-base van de muur en let er weer op dat de draden niet in het gat in de muur glijden.

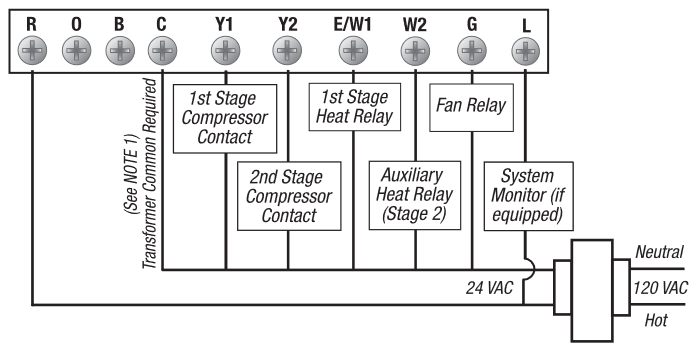

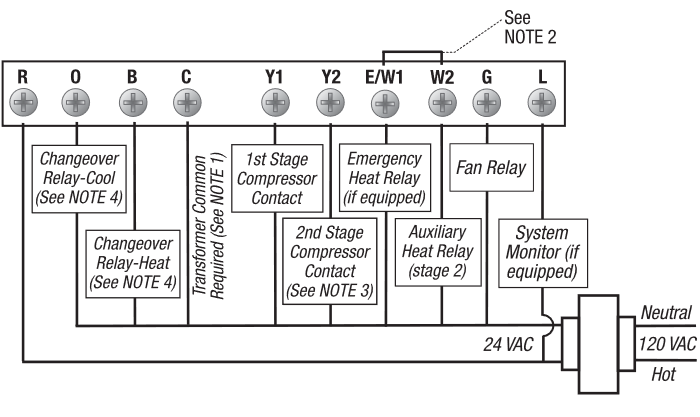

6. Gebruik de onderstaande tabel om de nieuwe thermostaataansluitingen te bepalen. Als de oude thermostaat bijvoorbeeld een G- of F-aansluiting had, gaat deze naar G op de nieuwe thermostaat. Omcirkel met een potlood en de onderstaande tabel de letter van elke draad die van de oude thermostaat is verwijderd.

OPMERKING: Deze thermostaat is ontworpen voor gebruik met 24 volt AC laagspannings multi-stage gas-, olie- of elektrische verwarmings- of koelsystemen, inclusief multi-stage warmtepompsystemen. Gebruik deze thermostaat niet op toepassingen met spanningen boven 30 volt AC.

De nieuwe thermostaat installeren

OPMERKING: Wanneer u deze thermostaat op een nieuwe locatie installeert, geven het volgen van een paar eenvoudige richtlijnen en de toepasselijke bouwvoorschriften de beste resultaten. Installeer de thermostaat op een locatie die zorgt voor een goede luchtstroom door gebieden achter deuren, in de buurt van hoeken, luchtroosters, direct zonlicht of warmte genererende apparaten te vermijden. De bedrading moet voldoen aan alle bouwvoorschriften en -verordeningen zoals vereist door lokale en nationale code-instanties die bevoegd zijn voor deze installatie.

1. Schakel altijd de stroom naar de airconditioning en het verwarmingssysteem uit voordat u deze thermostaat installeert.
2. Zoek de ontgrendelingsknop aan de onderkant (niet de achterkant) van de thermostaat. Druk de ontgrendelingsknop in en scheid de behuizing van de sub-base van de thermostaat.
3. Zet de elektronica en de afdekking van de thermostaat op een schoon oppervlak. Plaats de sub-base op de gewenste locatie aan de muur.
4. Markeer met behulp van de sleufvormige montagegaten in de sub-base de plaatsing van de montagegaten door de sleuven op de muur. Zorg ervoor dat de draden uit de muur komen in het middelste gat van de sub-base.
5. Nadat u hebt gecontroleerd of de boor geen items in de muur beschadigt, gebruikt u een 3/16 boor om de montagegaten te maken. Tik voorzichtig de meegeleverde plastic ankers in de gaten in de muur.
6. Plaats de thermostaat-sub-base tegen de muur op de gewenste locatie. Zorg ervoor dat de thermostaat waterpas staat, de draden in de opening zijn gestoken en de montagegaten zijn uitgelijnd met de sleuven op de sub-base.
7. Maak de sub-base aan de muur vast met behulp van de meegeleverde schroeven in de plastic muurankers.
8. Sluit de draden aan op de snelle bedradingsklemmenblokken. Gebruik het bedradingsschema om ervoor te zorgen dat de oude en nieuwe aansluitingen correct zijn.
9. Om elektrische kortsluiting en mogelijke schade aan de thermostaat te voorkomen, moet u ervoor zorgen dat alle draadverbindingen goed vastzitten en elkaar niet raken.
10. Zorg ervoor dat de afdekking nog steeds op de behuizing is geïnstalleerd en installeer ze op de sub-base. Gebruik hiervoor de montagelipjes aan de bovenkant van de sub-base als geleidingsscharnier en sluit de thermostaatkast door de behuizing en de afdekking gesloten te draaien. De vergrendeling aan de onderkant van de thermostaat klikt wanneer de behuizing correct is gesloten.
11. Klap de voorste thermostaatafdekking open en open het batterijvakdeurtje.
12. Zoek de positieve [+] uiteinden van de batterijen en stem ze overeen met de positieve [+] aansluitingen in het batterijvak. Plaats de twee nieuwe "AA"-alkalinebatterijen (meegeleverd). Sluit het batterijvakdeurtje.
13. Herstel de systeemstroom en ga verder met het programmeren van de installateurinstellingen.

Installatie-instellingen programmeren

Standaard thermostaatinstellingen

Bij de eerste keer opstarten of nadat de CLEAR (WISSEN) van de installateur is ingedrukt, wordt de thermostaat teruggezet naar de fabrieksinstellingen. De CLEAR (WISSEN) van de installateur bevindt zich op de printplaat.

Wanneer de RESET (RESET) knop van de gebruiker wordt ingedrukt, worden de volgende opties teruggezet naar de fabrieksinstellingen. Alle andere instellingen worden opgeslagen wanneer de RESET (RESET) knop wordt ingedrukt.

Installatie-opties van de thermostaat instellen

In het gedeelte Installatie-opties kunnen de systeem- en programmeerparameters tijdens de installatie worden ingesteld. De modus Installatie-opties is menu gestuurd. Als de verschillende opties zijn geprogrammeerd, kunt u specifieke opties elimineren. Als het systeem bijvoorbeeld is ingesteld op warmtepomp met één fase in optie 3, is de selectie voor ventilatorregeling in de eerste fase niet langer beschikbaar.

Om de modus installatie-instellingen te openen:
Houd de RETURN (TERUG) en knoppen tegelijkertijd 3 seconden ingedrukt totdat installatie-optie 1 (Programmeer modus) wordt weergegeven. Door op de of knoppen te drukken, scrolt u tussen de keuzes. Om naar de volgende installatie-optie te scrollen, drukt u op de RETURN (TERUG) knop. Om terug te scrollen, drukt u op de PROG (PROGRAMMA) knop. De thermostaat keert terug naar de normale bedieningsmodus nadat de laatste modus Installatie-optie is ingesteld of door tegelijkertijd op de RETURN (TERUG) en PROG (PROGRAMMA) knoppen te drukken.

OPMERKING: De thermostaat keert na 30 seconden automatisch terug naar de normale bedieningsmodus als er geen toets wordt ingedrukt.
OPMERKING: Alle wijzigingen in installatie-optie 3 (systeemtype) zorgen ervoor dat opties 4, 5, 6, 9 en 10 worden teruggezet naar de standaardwaarden die afhankelijk zijn van de systeemselectie. Alle wijzigingen in installatie-opties 1 of 11 zorgen ervoor dat alle gebruikersopties en programmering worden teruggezet naar hun standaardwaarden als de gebruikersopties eerder waren geprogrammeerd. Zie paragraaf 5.

Beschrijving van de opties

1. Selecteert de programmeer modus, volledige 7 dagen of 5-2 dagen (doordeweeks-weekend) programmeren of niet-programmeerbaar.
2. Schakelt de ARM™ functie in of uit. Tijdens ARM™ wordt de kamertemperatuur geleidelijk hersteld door de verwarming of koeling in te schakelen vóór het einde van de terugval periode. In een configuratie met meerdere fasen wordt de kamertemperatuur geleidelijk hersteld door alleen de eerste fase van verwarming of koeling te gebruiken tot de laatste 20 minuten, om het gebruik van de 2e fase verwarming of koeling te minimaliseren. De insteltemperatuur wordt gewijzigd in die van de aankomende comfortprogramma temperatuur. ARM™ werkt niet wanneer het apparaat zich in de tijdelijke of permanente HOLD (VASTHOUDEN) modus bevindt als het programma tijdelijk wordt overschreven of als noodverwarming is geselecteerd voor warmtepompen met meerdere fasen. Als de ARM™ functie is uitgeschakeld, herstelt de thermostaat de insteltemperatuur op de geprogrammeerde insteltijd nadat de terugval periode is afgelopen.
3. Selecteert conventioneel met één fase (11C), conventioneel met 2 fasen (22C), warmtepomp met één fase (11HP) of warmtepomp met 2 fasen (22HP). Elke wijziging in het systeemtype zet installatie-opties 4, 5, 6, 9 en 10 terug naar hun standaardwaarden, afhankelijk van het geselecteerde systeem.
4. Selecteert tussen gas- of elektrische warmte in de 1e fase. Deze installatie-optie is niet beschikbaar bij een warmtepompsysteem.
5. Selecteert tussen gas- of elektrische warmte in de 2e fase. Deze installatie-optie is alleen beschikbaar bij een warmtepompsysteem met 2 fasen.
6. Voor warmtepomp units met een elektrische hulpfase werken zowel de eerste als de tweede fase van de verwarming wanneer een vraag naar de tweede fase van de warmte wordt gedaan. Voor warmtepomp units met een hulpfase fossiele brandstof wordt de eerste fase vergrendeld één minuut na een warmtevraag van de tweede fase en wordt alleen de tweede fase gebruikt.
7. Tijdens de COOL (KOEL) modus van normale werking blijft de ventilator 60 seconden aan nadat het koelsysteem aan de insteltemperatuur heeft voldaan en de compressor heeft uitgeschakeld. Hierdoor kan het systeem een hogere efficiëntie bieden tijdens de koelwerking.
8. Deze thermostaat bevat een automatische compressorbeveiligingsfunctie om mogelijke schade aan het koelsysteem door korte cycli te voorkomen. Deze thermostaat biedt automatisch een vertraging na het uitschakelen van de koelsysteemuitgang om de compressor te beschermen. Deze beveiliging is ook aanwezig in de warmtemodus van de werking op warmtepompsystemen met één fase om de compressor te beschermen. Om deze functie uit te schakelen, stelt u deze optie in op SSPOF (uit).
9. Deze thermostaat biedt compressorbeveiliging bij koud weer door de compressor fase (1e fase) van de verwarming te vergrendelen gedurende een bepaalde tijd na een stroomuitval van meer dan 60 minuten. De vergrendelingsperiode is één uur minder dan de uitvaltijd, tot maximaal 12 uur. Gedurende die periode is de extra warmtefase nog steeds beschikbaar om de insteltemperatuur te handhaven. De compressor vergrendeling kan worden uitgeschakeld door deze optie in te stellen op OFF (UIT).
10. Selecteer tussen het uitschakelen of inschakelen van de AC stroomonderbrekingswaarschuwing. Tijdens een stroomstoring geeft de thermostaat een uitvalwaarschuwing weer. De systeemklok blijft lopen en alle instellingen blijven behouden totdat de uitvalperiode voorbij is. Deze installatie-optie is alleen beschikbaar als de thermostaat is geïnstalleerd als een vaste unit.
11. Selecteert de gewenste temperatuurschaal van ºF of ºC.

Uw nieuwe thermostaat testen

Lees VOOR het testen

• Maak geen kortsluiting (of jumper) over de aansluitingen op de gasklep of op de regelprint van het verwarmings- of koelsysteem om de installatie van de thermostaat te testen. Dit kan de thermostaat beschadigen en de garantie ongeldig maken.
• Selecteer de COOL (KOEL) modus niet als de buitentemperatuur lager is dan 50˚ F (10˚ C). Dit kan mogelijk het geregelde koelsysteem beschadigen en kan persoonlijk letsel veroorzaken.
• Deze thermostaat bevat een automatische compressorbeveiligingsfunctie om mogelijke schade aan het koelsysteem door korte cycli te voorkomen. Deze thermostaat biedt automatisch een vertraging van 5 minuten na het uitschakelen van de koel- of verwarmingssysteemuitgang om de compressor te beschermen. Deze vertraging kan worden uitgeschakeld in installatie-optie 8 (zie paragraaf 3).

OPMERKING: Test uw thermostaat voordat u gebruikersinstellingen programmeert. Door op de CLEAR (WISSEN) knop van de installateur te drukken, wordt de thermostaat teruggezet naar alle fabrieksinstellingen. Door op de RESET (RESET) knop van de gebruiker te drukken, worden alle gebruikersinstellingen gewist en teruggezet naar hun standaardwaarden.

1. Plaats de systeem schakelaar in de HEAT (VERWARMEN) positie.
2. Druk op de knop op het toetsenbord totdat de insteltemperatuur minimaal 3 graden hoger is dan de huidige kamertemperatuur. Het verwarmingssysteem moet binnen enkele seconden starten. De ventilator start mogelijk niet onmiddellijk vanwege de ingebouwde ventilatorvertraging van het verwarmingssysteem.
3. Plaats de systeem schakelaar in de OFF (UIT) positie. Het verwarmingssysteem moet binnen enkele seconden stoppen.
4. Plaats de systeem schakelaar in de COOL (KOELEN) positie.
5. Als de compressor eerder heeft gedraaid, moet u vijf minuten wachten. U kunt ook op de RESET (RESET) knop drukken om deze functie te omzeilen voor initiële testdoeleinden. Door op de RESET (RESET) knop te drukken, worden alle eerder geprogrammeerde gebruikersinvoer gewist.
6. Druk op de knop op het toetsenbord totdat de insteltemperatuur minimaal 3 graden lager is dan de huidige kamertemperatuur.
7. Het koelsysteem moet binnen enkele seconden starten. Plaats de systeem schakelaar in de OFF (UIT) positie. Het koelsysteem moet binnen 90 seconden stoppen (afhankelijk van de instelling van de functie Restkoelventilator).
8. Plaats de ventilatorschakelaar in de ON (AAN) positie. De systeemventilator moet starten.
9. Plaats de ventilatorschakelaar in de AUTO (AUTOMATISCH) positie. De systeemventilator moet stoppen.

Gebruikersinstellingen programmeren

De huidige tijd en dag van de week instellen

LET OP: Het is belangrijk dat u de huidige tijd (let op de AM/PM-indicator op het display) en de huidige dag van de week correct instelt om problemen met de programma-uitvoering te voorkomen.

1. Druk in de normale bedrijfsmodus op de DAY/TIME (DAG/TIJD) knop op het toetsenbord. Het LCD-scherm wordt leeggemaakt, met uitzondering van de tijd, de am/pm-indicator en de dag van de week. Het uurgedeelte van de tijd zal knipperen.

2. Druk op de of knop om het huidige uur in te stellen.
3. Druk nogmaals op de DAY/TIME (DAG/TIJD) knop. Het minuutgedeelte van de tijd zal knipperen.
4. Druk op de of knop om de huidige minuut in te stellen.
5. Druk nogmaals op de DAY/TIME (DAG/TIJD) knop. De indicator voor de dag van de week zal knipperen.
6. Druk op de of knop om de huidige dag van de week in te stellen.

LET OP: De thermostaat keert automatisch terug naar de normale bedrijfsmodus na 30 seconden als er geen toets wordt ingedrukt. Hij keert ook onmiddellijk terug naar de normale bedrijfsmodus als de RETURN (TERUG) knop wordt ingedrukt.

Gebruikersopties van de thermostaat instellen

De standaard gebruikersopties zijn compatibel met de meeste systemen en toepassingen. Ze worden normaal gesproken ingesteld tijdens de installatie en vereisen meestal geen wijziging onder normale bedrijfsomstandigheden.

LET OP: Als u op enig moment in de gebruikersoptiemodus geen verdere wijzigingen wilt aanbrengen, kunt u 30 seconden wachten zonder op een toets te drukken om terug te keren naar de normale bedrijfsmodus.
LET OP: De differentiële instellingen voor de eerste en tweede fase zijn hetzelfde voor zowel de verwarmings- als de koelsystemen.

De differentiëlen voor de eerste en tweede fase instellen

Eerste Fase Differentieel

De standaardinstelling is 0,5˚ F (0,25˚ C). De kamertemperatuur moet 0,5˚ F (0,25˚ C) veranderen ten opzichte van de ingestelde temperatuur voordat de thermostaat om verwarming of koeling vraagt.

1. Druk in de normale bedrijfsmodus op de RETURN (TERUG) knop en houd deze 4 seconden ingedrukt. Het LCD-scherm toont "d1 x", waarbij "x" gelijk is aan de ˚F / ˚C differentiële instelling. Dit is de huidige temperatuur differentiële instelling.
2. Druk op de of knop om het temperatuur differentieel in te stellen op de gewenste instelling van 0,5˚, 1˚ of 2˚ F (0,3˚, 0,5˚ of 1,0˚ C).

Tweede Fase Differentieel – Alleen beschikbaar op 2-fase systemen

De standaardinstelling is 2˚ F (1,0˚C). Dit betekent dat de kamertemperatuur 2˚ F (1,0˚ C) moet veranderen naast de differentiële instelling van de eerste fase voordat de thermostaat het systeem start in verwarming of koeling.

3. Druk nogmaals op de RETURN (TERUG) knop en het LCD-scherm toont "d2 x", waarbij "x" gelijk is aan de ˚F / ˚C differentiële instelling. Dit is de huidige differentiële instelling voor de tweede fase.
4. Druk op de of knop om het differentieel voor de tweede fase in te stellen op de gewenste instelling van 2˚, 3˚, 4˚, 5˚ of 6˚ F (1,0˚, 1,5˚, 2,0˚, 2,5˚ of 3,0˚ C).

De verlengde Hold-tijd instellen

(zie ook sectie 8)

De standaardinstelling is Lange (onbepaalde) Hold. Als de HOLD (VASTHOUDEN) functie is geactiveerd, wordt het huidige instelpunt vastgehouden totdat HOLD (VASTHOUDEN) wordt losgelaten.

5. Na het nogmaals indrukken van de RETURN (TERUG) knop, zal het display "HOLD LG" tonen, waarbij "LG" staat voor onbepaalde hold.
6. Druk op de of knop om de verlengde Hold-tijd te wijzigen van onbepaald (LG) naar 24 uur (SH).
7. Druk nogmaals op de RETURN (TERUG) knop om de Filter Check Monitor in te stellen, of wacht 30 seconden totdat de thermostaat terugkeert naar de normale modus.

De Filter Check Monitor instellen

(zie ook sectie 8)

De standaardinstelling is 0 dagen (monitor uitgeschakeld).

8. Na het nogmaals indrukken van de RETURN (TERUG) knop, zal het display "FILT XXX SET" tonen, waarbij "XXX" het Filter Monitor interval is.
9. Druk op de of knop om het Filter Monitor interval te wijzigen in de gewenste waarde van 0 (uitgeschakeld), 30, 60, 90, 120 of 180 dagen.
10. Druk nogmaals op de RETURN (TERUG) knop om terug te keren naar de normale bedrijfsmodus of wacht 30 seconden totdat de thermostaat automatisch terugkeert naar de normale bedrijfsmodus.

Uw energiebesparingsprogramma's instellen

Tips voordat u begint

LET OP: Als de thermostaat in de niet-programmeerbare modus staat, kunt u geen energiebesparingsprogramma instellen. De systeemmodus, tijd, dag en temperatuur worden nog steeds weergegeven wanneer de thermostaat in de niet-programmeerbare modus staat.

• Het is belangrijk dat u de huidige tijd (let op de AM/PM-indicator in het display) en de huidige dag van de week correct instelt om problemen met de programma-uitvoering te voorkomen. Dit moet gebeuren voordat u programma-instellingen invoert.
• De verwarmings- en koelprogramma's hebben beide afzonderlijke insteltijden en insteltemperaturen.
• Deze thermostaat is voorgeprogrammeerd met tijden en temperaturen voor doordeweekse dagen en weekenden. Deze instellingen zorgen voor een efficiënte energiebesparing tijdens normale verwarmings- en koelmodi. Als u de instellingen in de tabel wilt gebruiken, is geen verdere programmering nodig. Bekijk deze tijd- en temperatuurinstellingen voordat u uw persoonlijke programma-instellingen instelt om uw besparingen te maximaliseren en de programmeervereisten te minimaliseren.

LET OP: Als de 7-daagse programmeermodus is geselecteerd tijdens de installatie-instelling, gebruikt het standaardprogramma de bovenstaande tijden en temperaturen voor doordeweekse dagen voor alle 7 dagen. De programmeermodus kan op elk moment worden gewijzigd tussen doordeweeks-weekend en 7 dagen door de installatie-opties te programmeren (zie sectie 3).

• Zorg ervoor dat u de systeemschakelaar in de HEAT (VERWARMING) of COOL (KOELEN) bedrijfsmodus zet, al naargelang het geval. U mag geen programma invoeren in de OFF (UIT) of EMER (NOOD) positie.
• Wanneer u de systeemschakelaar in de COOL (KOELEN) of HEAT (VERWARMING) bedrijfsmodus zet, verschijnt de juiste indicator ook in het LCD-scherm wanneer het systeem actief is.
• Wanneer u de systeemschakelaar in de OFF (UIT) modus zet, geeft het display OFF (UIT) aan.

Programmaoverzicht voor 7-daagse programmeermodus

De 7-daagse modus heeft een afzonderlijke hele week- of individuele dagprogrammering, zodat u de dagelijkse insteltijden en temperaturen kunt wijzigen om aan uw individuele schema te voldoen. De hele weekprogrammering kan worden gebruikt om het hoofdgedeelte van uw schema in te stellen, zodat u later specifieke dagen van de week kunt wijzigen indien nodig met behulp van de individuele dagprogrammeringsmogelijkheden.

Hele week - hiermee kunt u alle zeven dagen (M, DI, W, DO, VR, ZA, ZO worden weergegeven op het display) tegelijk programmeren. Vervolgens kunt u individuele dagprogrammering gebruiken om uw programma te verfijnen voor de paar insteltijden of temperaturen die u mogelijk wilt wijzigen.
Individuele dagen - hiermee kunt u elke dag van de week individueel programmeren om u de grootste schemaflexibiliteit te bieden. Wordt vaak gebruikt om de programmering te verfijnen na de eerste programmering.

Wanneer de thermostaat in de hele weekprogrammering staat, controleert hij of alle dagen van die groep dezelfde programmainsteltijden en -temperaturen hebben. Als dit het geval is, worden de insteltijd en -temperatuur van de individuele instelling weergegeven. Anders worden de individuele insteltijd en -temperatuur leeg weergegeven. De gebruiker kan de dagelijkse programma's voor deze insteltijd en -temperatuur wijzigen door op de of knop te drukken. Hiermee worden alle dagelijkse programma's van de groep voor die specifieke individuele insteltijd en -temperatuur teruggezet naar de standaardinstelling voor die instelling. Door continu op de of knop te drukken, wijzigt de gebruiker de insteltijd en -temperatuur naar wens.

Uw programma invoeren – Doordeweeks / Weekend Modus (5-2 dagen)

1. Zet de systeemschakelaar in de HEAT (VERWARMING) bedrijfsmodus.

2. Druk op de PROG (PROG) knop om de programma-instelmodus te openen. De MORN (OCHTEND) instelling van de hele week programmagroep wordt weergegeven. Het display toont M, DI, W, DO, VR, ZA, ZO om aan te geven dat de hele week wordt geprogrammeerd. Het uurgedeelte van de insteltijd en de AM/PM indicator knipperen.
3. Als u elke dag afzonderlijk wilt programmeren, drukt u op de DAY/TIME (DAG/TIJD) knop om elke dag te selecteren.
4. Druk op de of knop om de tijd te wijzigen in het gewenste uur in stappen van één uur. Druk op de PROG (PROG) knop, het minutengedeelte van de insteltijd begint te knipperen.
5. Druk op de of knop om de tijd te wijzigen in de gewenste minuut in stappen van 10 minuten, druk op de PROG (PROG) knop. De temperatuurcijfers beginnen te knipperen.
6. Druk op de of knop om de insteltemperatuur te wijzigen in de gewenste instelling in stappen van 1˚ F (0,5˚ C). Druk op de PROG (PROG) knop.
7. Volg stap 4 tot en met 6 om de insteltijden en temperaturen in te stellen voor de DAY (DAG), EVE (AVOND) en NIGHT (NACHT) voor de HEAT (VERWARMING) modus.
8. Zet de systeemschakelaar in de COOL (KOELEN) bedrijfsmodus. Het display toont COOL (KOELEN). Volg stap 2 tot en met 6 om de insteltijden en temperaturen in te stellen voor de COOL (KOELEN) modus.
9. Na voltooiing van de programmering, wacht u 30 seconden of drukt u op RETURN (TERUG) om terug te keren naar de normale modus.

Programmaoverzicht voor doordeweeks/weekend programmeermodus (5-2 dagen)

Uw thermostaat bevat afzonderlijke doordeweekse en weekendprogrammagroepen waarmee u de dagelijkse insteltijden en temperaturen kunt wijzigen om aan uw individuele schema te voldoen.

Doordeweeks - hiermee kunt u alle doordeweekse dagen (M, DI, W, DO, VR worden weergegeven op het display) tegelijk programmeren. Hiermee kunt u tijden en temperatuurinstellingen programmeren voor vier instellingen (MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NIGHT (NACHT)) om aan uw dagelijkse doordeweekse schema te voldoen.
Weekend - hiermee kunt u alle weekenddagen (ZA, ZO worden weergegeven op het display) tegelijk programmeren. Ook hier kunt u tijden en temperatuurinstellingen programmeren voor vier instellingen (MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NIGHT (NACHT)) om aan uw dagelijkse weekendschema te voldoen.

Uw programma invoeren

1. Zet de systeemschakelaar in de HEAT (VERWARMING) bedrijfsmodus.

2. Druk op de PROG (PROG) knop om de programma-instelmodus te openen. De MORN (OCHTEND) instelling van de doordeweekse programmagroep wordt weergegeven. Het display toont M, DI, W, DO, VR om aan te geven dat de doordeweekse groep wordt geprogrammeerd. Het uurgedeelte van de insteltijd en de AM/PM indicator knipperen.
3. Druk op de of knop om de tijd te wijzigen in het gewenste uur in stappen van één uur. Druk op de PROG (PROG) knop. Het minutengedeelte van de insteltijd begint te knipperen.
4. Druk op de of knop om de tijd te wijzigen in de gewenste minuut in stappen van 10 minuten. Druk op de PROG (PROG) knop om op te slaan. De temperatuurcijfers beginnen te knipperen.
5. Druk op de of knop om de insteltemperatuur te wijzigen in de gewenste instelling in stappen van 1˚ F. (0,5˚ C). Druk op de PROG (PROG) knop. De thermostaat geeft nu de DAY (DAG) insteltijd en -temperatuur weer. Ook hier ziet u het uurgedeelte van de insteltijd en de AM/PM indicator knipperen.
6. Volg stap 3 tot en met 5 om de insteltijden en -temperaturen in te stellen voor de perioden van DAY (DAG), EVE (AVOND) en NIGHT (NACHT).
7. Nadat u op de PROG (PROG) knop hebt gedrukt, gaat u naar de weekendprogrammagroep. Het display toont ZA, ZO om aan te geven dat de weekendgroep wordt geprogrammeerd. Het uurgedeelte van de MORN (OCHTEND) insteltijd en de AM/PM indicator knipperen.
8. Volg stap 3 tot en met 6 om de insteltijden en -temperaturen in te stellen voor de perioden van MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NIGHT (NACHT).
9. Zet de systeemschakelaar in de COOL (KOELEN) bedrijfsmodus. Het display toont COOL (KOELEN). Volg stap 2 tot en met 8 om de insteltijden en -temperaturen te programmeren voor de doordeweekse en weekendgroepen in de COOL (KOELEN) modus.

Temperatuuraanpassing

Insteltemperatuur bekijken

1. Houd de of knop ingedrukt. De huidige insteltemperatuur wordt weergegeven in plaats van de huidige kamertemperatuur en de indicator SET (INGESTELD) wordt weergegeven.

2. Het display keert terug naar de normale bedrijfsmodus wanneer de of knop wordt losgelaten. Als u de of knop 1 seconde of langer ingedrukt houdt, kan de gebruiker de huidige geprogrammeerde instelling tijdelijk overschrijven.

Tijdelijke programma-override

1. Houd de of knop 1 seconde of langer ingedrukt. Het hele display knippert eenmaal en de SET (INGESTELD) indicator wordt weergegeven. Laat de of knop los en druk opnieuw op de of knop om de insteltemperatuur naar wens aan te passen.

2. Het display keert na 15 seconden terug naar de normale bedrijfsmodus of u kunt op de RETURN (TERUG) knop drukken.
3. De programma-indicator (MORN (OCHTEND), DAY (DAG), EVE (AVOND) of NIGHT (NACHT)) knippert in het display, wat aangeeft dat er een tijdelijke programma-override van kracht is. De tijdelijke programma-override wordt gereset wanneer de volgende insteltijd optreedt of na vier uur – afhankelijk van wat het eerst komt.

Verlengde vasthoudstand (vakantie) modus

1. Druk op de HOLD (VASTHOUDEN) knop om het programmaschema te omzeilen. De huidige insteltemperatuur wordt permanent of gedurende 24 uur vastgehouden, afhankelijk van de instelling die is geselecteerd in sectie 4.

2. Druk nogmaals op de HOLD (VASTHOUDEN) knop om de thermostaat terug te zetten naar de normale programmabediening.
3. De vasthoudperiode duurt totdat de vasthoudstand wordt opgeheven zoals in stap nummer 2 hierboven, of is beperkt tot 24 uur als de standaardinstelling is gewijzigd in de gebruikersopties (zie sectie 4).

LET OP: De verlengde vasthoudmodus is niet beschikbaar als de thermostaat in de niet-programmeerbare modus staat. Als de niet-programmeerbare modus is geselecteerd en op HOLD (VASTHOUDEN) wordt gedrukt, wordt NO (NEE) weergegeven zolang de knop wordt ingedrukt.

Aanvullende bedieningsfuncties

Filtercontrolemonitor

(zie paragraaf 5 voor instelling)

De filtercontrolemonitor toont een herinnering voor de vereiste filtervervanging of -reiniging door het FILT-segment op het display te laten knipperen. Raadpleeg de instructies op uw filter of verwarmings-/koelunit voor aanbevelingen voor de intervalinstelling. Wanneer het geselecteerde interval is bereikt en de vereiste reiniging of vervanging is uitgevoerd, drukt u op de knop RETURN (TERUG) in een normale modus om de timer te resetten en de waarschuwing uit te schakelen.

Detectie van bijna lege batterij

Deze thermostaat vereist twee (2) nieuwe, correct geplaatste "AA" alkalinebatterijen om de systeemklok te onderhouden en de juiste thermostaatvoeding te leveren wanneer de 24 volt AC-voeding uitvalt of niet is aangesloten op de thermostaat. Wanneer de batterijen te zwak beginnen te worden om de juiste werking te garanderen, begint de thermostaat een indicator voor een bijna lege batterij weer te geven.

De indicator voor een bijna lege batterij is bedoeld om de gebruiker te informeren wanneer de batterijen onmiddellijke aandacht vereisen. We raden aan de batterijen te vervangen zodra de indicator voor een bijna lege batterij verschijnt. Als de batterijen niet worden vervangen nadat de indicator voor een bijna lege batterij voor het eerst verschijnt, werkt het verwarmings- of koelsysteem mogelijk niet correct.

Zelfs als de indicator voor een bijna lege batterij niet verschijnt, moeten de batterijen minstens één keer per jaar worden vervangen, of als u van plan bent het pand langer dan een maand te verlaten.

Deze thermostaat kan worden gevoed door 24 volt AC of batterijvoeding. Raadpleeg het installatie- en bedradingsschema om te bepalen of er 24 volt AC-voeding is aangesloten op de thermostaat. Als u niet kunt vaststellen hoe deze thermostaat wordt gevoed, neem dan contact op met een professionele servicemonteur om het type installatie en de juiste werking van uw systeem te bepalen.

Het toetsenbord vergrendelen

Om onbedoelde of ongewenste aanpassing van de thermostaat te voorkomen, schakelt de toetsenbordvergrendelingsfunctie de werking van het toetsenbord uit, met uitzondering van de achtergrondverlichtingsknop. Om het toetsenbord te vergrendelen, houdt u beide knoppen en tegelijkertijd 5 seconden ingedrukt. Het LOCK (VERGRENDELD)-segment op het display knippert één keer per seconde. Wanneer LOCK (VERGRENDELD) continu verschijnt, laat u beide knoppen en los. Het toetsenbord is nu vergrendeld.
Om het toetsenbord te ontgrendelen, houdt u de knoppen en tegelijkertijd 1 seconde ingedrukt. Het LOCK (VERGRENDELD)-segment verdwijnt en het toetsenbord wordt ontgrendeld.

Adaptieve herstelmodus (ARM™)

Om het comfort en de energie-efficiëntie te maximaliseren, is deze thermostaat uitgerust met een adaptieve herstelmodus (ARM™). Deze functie minimaliseert de tijd die het verwarmings- of koelsysteem nodig heeft om het nieuwe instelpunt te bereiken nadat een setback-periode is voltooid, en zorgt ervoor dat uw gewenste temperatuur op uw ingestelde programmatijden wordt bereikt. Deze functie wordt geactiveerd wanneer de kamertemperatuur wordt hersteld van setback-programma's naar comfortprogramma's, dus het vindt alleen plaats wanneer de huidige (verwarmings-)programma-insteltemperatuur lager is dan de aankomende programma-insteltemperatuur, of de huidige (koel-)programma-insteltemperatuur hoger is dan de aankomende programma-insteltemperatuur. Tijdens ARM™ wordt de kamertemperatuur geleidelijk hersteld door de verwarming of koeling in te schakelen vóór het einde van de setback-periode. ARM™ werkt niet wanneer het apparaat in de HOLD (VAST)-modus staat, als het programma tijdelijk wordt overschreven of als het is uitgeschakeld in de installateursinstellingen.

Circulerende ventilatormodus – Ventilatorwerking

AUTO: Ventilator werkt zoals vereist door het verwarmings- of koelsysteem.
: Wanneer verwarming of koeling niet actief is, draait de ventilator naar behoefte om een minimale looptijd van 35% te garanderen.
ON (AAN): Ventilator draait te allen tijde.

Optie hulpverwarming fossiele brandstof

Deze thermostaat is uitgerust met een hulpverwarmingsoptie die bij de installatie is ingesteld voor een elektrische of fossiele brandstof (gas, olie of propaan) hulpverwarmingsbron. Voor warmtepompunits met een elektrische hulpverwarmingstrap werken zowel de eerste als de tweede verwarmingstrap wanneer een oproep voor de tweede verwarmingstrap wordt gedaan. Voor warmtepompunits met een fossiele brandstofhulpverwarmingstrap wordt de eerste trap één minuut na een oproep voor de tweede verwarmingstrap vergrendeld en wordt alleen de tweede trap gebruikt.

Compressorbescherming

Deze thermostaat bevat een automatische compressorbeschermingsfunctie om mogelijke schade aan het koelsysteem door korte cycli te voorkomen. Deze thermostaat biedt automatisch een vertraging van 5 minuten na het uitschakelen van de koelsysteemuitgang om de compressor te beschermen. Deze bescherming is ook aanwezig in de verwarmingsmodus van warmtepompsystemen om de compressor te beschermen. Deze vertraging kan worden uitgeschakeld in installateursoptie 8 (zie paragraaf 3).

OPMERKING: De installateur kan de thermostaat resetten en de compressorbeschermingsfuncties omzeilen door op de knop RESET (RESET) te drukken. Hierdoor worden alle ingevoerde programma's, de huidige tijd, de dag van de week en andere gebruikersinstellingen gewist en mag dit alleen tijdens de installatie worden gebruikt voor testdoeleinden of om een thermostaat te resetten om de normale werking te herstellen. Hierdoor worden alle thermostaatinstellingen teruggezet naar hun standaardwaarden. De gebruiker moet alle gewiste instellingen opnieuw programmeren.

Deze thermostaat biedt één type compressorbescherming bij koud weer door de compressortrap (1e trap) van de verwarming te vergrendelen gedurende een bepaalde tijd na een stroomstoring van meer dan 60 minuten. De vergrendelingsperiode is één uur minder dan de uitvaltijd, tot een maximum van 12 uur. Gedurende die periode is de hulpverwarmingstrap nog steeds beschikbaar om de insteltemperatuur te handhaven. De compressorvergrendeling kan op elk moment handmatig worden overschreven door de systeemknop kortstondig in de OFF (UIT)-stand te zetten en vervolgens terug in de verwarmingsstand. We raden nog steeds aan om een aparte buitenthermostaat te gebruiken voor een goede bescherming bij koud weer.

Waarschuwing voor AC-stroomonderbreking

Tijdens een stroomuitval geeft de thermostaat een uitvalwaarschuwing weer. De systeemklok blijft lopen en alle instellingen blijven behouden totdat de uitvalperiode voorbij is. (Deze functie moet worden ingeschakeld - zie paragraaf 3)

Statusindicatoren

HEAT (VERWARMING): Dit wordt ingeschakeld wanneer de systeemknop in de HEAT (VERWARMING)-modus staat. "HEAT" (VERWARMING) knippert wanneer het verwarmingssysteem actief is.


COOL (KOELEN): Dit wordt ingeschakeld wanneer de systeemknop in de COOL (KOELEN)-modus staat. "COOL" (KOELEN) knippert wanneer het koelsysteem actief is.


EM HEAT (NOODVERWARMING): Dit wordt ingeschakeld wanneer de systeemknop in de EMER (Noodverwarming)-modus staat.


AUX (HULP): Dit wordt ingeschakeld wanneer de hulpverwarmingstrap of koeltrap actief is. De hulpverwarmingstrap is meestal de minst zuinige verwarmingstrap.


CHECK (CONTROLEER): De indicator wordt weergegeven wanneer er een storing optreedt in het warmtepompsysteem. Wanneer CHECK (CONTROLEER) wordt weergegeven, neemt u contact op met een professionele servicemonteur om de systeemprestaties te controleren en schakelt u het systeem indien nodig over naar de noodverwarmingsmodus om de kamertemperatuur te handhaven.

Batterij vervangen

1. Open de voorklep en zoek de klep van het batterijcompartiment.
2. Verwijder voorzichtig de twee "AA" alkalinebatterijen in het batterijcompartiment.
3. Plaats twee nieuwe "AA" alkalinebatterijen in het batterijcompartiment. Zorg ervoor dat de positieve (+) uiteinden van de batterijen overeenkomen met de positieve (+) polen in het batterijcompartiment.
4. Sluit het batterijcompartiment en controleer of de indicator voor een bijna lege batterij niet op het display verschijnt.

Probleemoplossing

Symptoom: Het woord HEAT (VERWARMEN) of COOL (KOELEN) knippert in het display van de thermostaat.
Mogelijke oplossing: Dit geeft aan dat het verwarmings- of koelsysteem momenteel actief is. Wanneer deze systemen niet actief zijn, knippert HEAT (VERWARMEN) of COOL (KOELEN) niet.

Symptoom: HEAT (VERWARMEN) of COOL (KOELEN) knippert, maar het systeem is niet actief.
Mogelijke oplossing: De thermostaat geeft het verwarmings- of koelsysteem de opdracht om te werken, maar het systeem reageert niet. Mogelijk moet u uw lokale verwarmings- en airconditioninginstallateur bellen.

Symptoom: Thermostaat schakelt het verwarmings- of koelsysteem niet in.
Mogelijke oplossingen: Controleer of OFF (UIT) in het display wordt weergegeven. Dit geeft aan dat het systeem is uitgeschakeld op de thermostaat. Zet de systeemkeuzeschakelaar in de HEAT (VERWARMEN) of COOL (KOELEN) stand. Nadat de compressor kortstondige cyclusbeveiliging van 5 minuten is verstreken, zou het systeem binnen een minuut moeten starten.

Compressorbeveiligingsfuncties kunnen van kracht zijn als gevolg van korte cyclische omstandigheden van de compressor, stroomuitval of rollende black-outs. Zie Compressorbeveiliging en AC-stroommonitor voor een volledige uitleg van deze functie.

Warmtepomp kan defect zijn. Controleer de CHECK (CONTROLEER) statusindicator in het display. Als de CHECK (CONTROLEER) statusindicator verschijnt, neem dan contact op met een professionele servicetechnicus om de werking van de warmtepomp te bevestigen en de nodige service te verlenen. Als verwarming nodig is, kunt u de systeem schakelaar naar de EMER (NOOD) stand schuiven, die de noodverwarmingsbron zou moeten starten om verwarming te leveren totdat de warmtepomp kan worden onderhouden.

Symptoom: Thermostaat schakelt verwarming in in plaats van koeling, of koeling in plaats van verwarming.
Mogelijke oplossing: Controleer de thermostaatbedrading om er zeker van te zijn dat de verwarmings- en koel stadia zijn aangesloten op de juiste aansluitingen op het bedradingsaansluitblok (zie sectie 11).

Symptoom: Ventilator draait met tussenpozen of wanneer het systeem is uitgeschakeld.
Mogelijke oplossing: Dit is een normale werking wanneer de ventilatorschakelaar in de circulatiestand staat modus.

Symptoom: Thermostaat volgt de geprogrammeerde instelpunten niet.
Mogelijke oplossingen: Controleer de huidige tijd van de dag, de dag van de weekprogramma-instellingen. Zorg ervoor dat de AM/PM indicator nauwkeurig de gewenste tijdinstellingen weergeeft. Zie sectie 6.

Controleer of OFF (UIT) in het display wordt weergegeven. Dit geeft aan dat het systeem is uitgeschakeld op de thermostaat. Zet de systeemkeuzeschakelaar in de HEAT (VERWARMEN) of COOL (KOELEN) stand. Nadat de compressor kortstondige cyclusbeveiliging van 5 minuten is verstreken, zou het systeem binnen enkele seconden moeten starten.

Controleer uw programma instelpunt tijd invoer. De verwarmings- en koelprogramma's maken gebruik van individuele instelpunt temperaturen en instelpunt tijden voor de MORN (OCHTEND), DAY (DAG), EVE (AVOND) en NIGHT (NACHT) instelpunten. Zie sectie 6.

Het thermostaatprogramma is tijdelijk overschreven en de programma-indicator knippert in het display. Wacht tot het volgende instelpunt en de tijdelijke overschrijving verloopt of wijzig de instelpunt temperatuur naar het gewenste comfortniveau.

Het thermostaatprogramma is tijdelijk overschreven en de programma-indicator knippert in het display. Wacht tot het volgende instelpunt en de tijdelijke overschrijving verloopt of wijzig de instelpunt temperatuur naar het gewenste comfortniveau.

Het thermostaatprogramma bevindt zich in de Extended Hold (Vacation) (Verlengde vasthoudstand (Vakantie)) modus en HOLD (VASTHOUDEN) wordt in het display weergegeven. Druk op de HOLD (VASTHOUDEN) knop om de permanente vasthoudstand los te laten en de thermostaat terug te zetten naar de normale programmawerking.

Symptoom: Thermostaat schakelt het verwarmings- of koelsysteem te vaak of niet vaak genoeg in.
Mogelijke oplossing: Verhoog of verlaag de temperatuur differentieel instelling van de eerste fase naar gelang van de behoefte om het gewenste prestatieniveau te bereiken (zie sectie 6).

Symptoom: Thermostaat schakelt de tweede (hulp) fase van verwarming of koeling te snel of niet snel genoeg in.
Mogelijke oplossing: Verhoog of verlaag de temperatuur differentieel instelling van de tweede (hulp) fase naar gelang van de behoefte om het gewenste prestatieniveau te bereiken. Zie sectie 5, Tweede fase differentieel.

Symptoom: Indicator voor bijna lege batterij wordt weergegeven in het display van de thermostaat.
Mogelijke oplossing: Vervang de back-up batterijen zo snel mogelijk om een goede werking van het systeem te behouden. Zie sectie 6, Detectie en vervanging van bijna lege batterij.

Symptoom: OFF (UIT) wordt weergegeven in het display van de thermostaat en het verwarmings- of koelsysteem start niet.
Mogelijke oplossing: Dit geeft aan dat het systeem is uitgeschakeld op de thermostaat. Zet de systeemkeuzeschakelaar in de HEAT (VERWARMEN) of COOL (KOELEN) stand. Nadat de compressor kortstondige cyclusbeveiliging van 5 minuten is verstreken, zou het systeem binnen enkele seconden moeten starten.

Symptoom: De kamer is te warm of te koud.
Mogelijke oplossing: Druk gedurende 1 seconde op de of knop om het instelpunt te controleren. Verhoog of verlaag de temperatuur naar behoefte. Zorg ervoor dat de systeem schakelaar in de HEAT (VERWARMEN) of COOL (KOELEN) stand staat.

Symptoom: Het display van de thermostaat is leeg of geeft -AC weer
Mogelijke oplossing: Het is mogelijk dat er geen wisselstroom aanwezig is bij de thermostaat en dat de batterijen leeg zijn. Controleer de zekering, stroomonderbreker en thermostaatbedrading naar gelang van de behoefte om te controleren of er wisselstroom beschikbaar is. Vervang de batterijen voordat u de thermostaat opnieuw programmeert. (zie sectie 9). Als er wisselstroom aanwezig is, neem dan contact op met een professionele servicetechnicus om de prestaties van de thermostaat en het systeem te controleren.

Symptoom: Kan geen instelpunt temperatuur hoger dan 90˚ F (32˚ C) programmeren.
Mogelijke oplossing: Dit ligt boven het normale temperatuur instelbereik van de thermostaat van 45˚ tot 90˚ F (7˚ tot 32˚ C).

Symptoom: HI wordt weergegeven in het display van de thermostaat waar de kamertemperatuur normaal wordt weergegeven.
Mogelijke oplossingen: De temperatuur die door de thermostaat wordt gemeten, is hoger dan de bovengrens van 99˚ F (37˚ C) van het weergavebereik van de thermostaat. Het display keert terug naar normaal nadat de gemeten temperatuur daalt binnen het weergavebereik van 40˚ tot 99˚ F (5˚ tot 37˚ C). Schakel het koelsysteem in of gebruik andere methoden om de temperatuur dienovereenkomstig te verlagen.

Symptoom: LO wordt weergegeven in het display van de thermostaat waar de kamertemperatuur normaal wordt weergegeven.
Mogelijke oplossingen: De temperatuur die door de thermostaat wordt gemeten, is lager dan de ondergrens van 40˚ F (4˚ C) van het weergavebereik van de thermostaat. Het display keert terug naar normaal nadat de gemeten temperatuur stijgt binnen het weergavebereik van 40˚ tot 99˚ F (4˚ tot 37˚ C). Schakel het verwarmingssysteem in om de temperatuur naar behoefte te verhogen voor comfort in de kamer.

Symptoom: Thermostaat staat me niet toe om het instelpunt te wijzigen.
Mogelijke oplossing: Het toetsenbord is vergrendeld. Druk tegelijkertijd gedurende één seconde op zowel de als de toets om te ontgrendelen (zie sectie 5).

Symptoom: Ventilator blijft de hele tijd draaien, ongeacht of het systeem aan of uit staat.
Mogelijke oplossingen: Controleer of de ventilator bedieningsschakelaar in de AUTO positie staat. Hierdoor kan de ventilator alleen draaien wanneer het verwarmings- of koelsysteem is ingeschakeld en draait.
Controleer de thermostaatbedrading om er zeker van te zijn dat de ventilator bedieningsbedrading is aangesloten op de juiste aansluitingen op het bedradingsaansluitblok (zie sectie 11).

Symptoom: Ventilator blijft draaien in de koelmodus wanneer het systeem is uitgeschakeld.
Mogelijke oplossing: De functie voor restkoelingsventilatorregeling kan tot 90 seconden ventilatorvertraging toestaan na het uitschakelen van het koelsysteem voor energie-efficiëntie winst. De standaardinstelling is 60 seconden. Dit kan worden gewijzigd om deze functie uit te schakelen of de tijdsperiode in te korten indien gewenst (zie sectie 5).

Symptoom: De thermostaat staat me niet toe om elke dag afzonderlijk te programmeren.
Mogelijke oplossing: Thermostaat moet in de 7-dagen modus staan voor afzonderlijke dag tot dag programmering.

Symptoom: Systeem schakelt in vóór het einde van een terugvalperiode.
Mogelijke oplossing: Thermostaat staat in de adaptieve herstelmodus (zie sectie 6).

Symptoom: NO EM HEAT SET (GEEN EM-WARMTE INGESTELD) wordt weergegeven in het display van de thermostaat.
Mogelijke oplossing: De thermostaat is geconfigureerd voor een conventioneel systeem en de systeem schakelaar staat in de EM HEAT (EM-WARMTE) positie. De unit zal nog steeds functioneren in een conventionele 2-traps HEAT (WARMTE) modus, maar het display zal NO EM HEAT SET (GEEN EM-WARMTE INGESTELD) knipperen.
Zet de systeem schakelaar in de HEAT (WARMTE) positie.

Bedradingsschema's

Conventionele systemen

OPMERKING:

1. Transformer Common (Gemeenschappelijke transformator) aansluiting niet vereist voor alleen-batterijwerking van de thermostaat.
2. Elimineer de aansluiting op Y2 voor units met een enkele koelfase.

Warmtepompsystemen

OPMERKING:

1. Transformer Common (Gemeenschappelijke transformator) aansluiting niet vereist voor alleen-batterijwerking van de thermostaat.
2. Door de gebruiker geïnstalleerde jumper is vereist om hulpwarmte te gebruiken voor zowel de tweede fase als de noodwarmte op units zonder afzonderlijke noodwarmte- en hulptoestellen. Installeer GEEN jumper als beide terminals aanwezig zijn.
3. Elimineer de aansluiting op Y2 voor units met een enkele koelfase.
4. Voor units die een omkeerventiel nodig hebben om tijdens het verwarmen bekrachtigd te worden, sluit u het omkeerventiel aan op de B-aansluiting. Voor units die een omkeerventiel nodig hebben om tijdens het koelen bekrachtigd te worden, sluit u het omkeerventiel aan op de O-aansluiting.

BEPERKTE GARANTIE

Braeburn Systems LLC garandeert dat elke nieuwe Braeburn thermostaat vrij is van defecten die te wijten zijn aan defect materiaal of vakmanschap gedurende een periode van vijf jaar na de oorspronkelijke aankoopdatum door een professionele servicemonteur. Deze garantie en onze aansprakelijkheid zijn niet van toepassing op batterijen, noch omvat het schade aan goederen of de thermostaat als gevolg van een ongeluk, wijziging, nalatigheid, misbruik, onjuiste installatie of enig ander verzuim om de installatie- en bedieningsinstructies van Braeburn te volgen.

Braeburn Systems LLC stemt ermee in om naar eigen goeddunken elke Braeburn thermostaat onder garantie te repareren of te vervangen, op voorwaarde dat deze binnen de garantieperiode, gefrankeerd, in een gewatteerde doos wordt teruggestuurd naar onze garantie faciliteit, met bewijs van de oorspronkelijke aankoopdatum en een korte beschrijving van de storing. Deze beperkte garantie omvat niet de kosten van verwijdering of herinstallatie.

Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat of van provincie tot provincie verschillen. Antwoorden op vragen over onze beperkte garantie kunt u verkrijgen door te schrijven naar onze hoofdkantoren.

GARANTIE FACILITEIT:
Braeburn Systems LLC
Attn: Warranty Department 2215 Cornell Avenue Montgomery, IL 60538

Bewaar deze handleiding voor toekomstig gebruik.

Braeburn Systems LLC
2215 Cornell Avenue • Montgomery, IL 60538
Technische ondersteuning: www.braeburnonline.com
Bel ons gratis: 866-268-5599 (VS) 630-844-1968 (Buiten de VS)

©2011 Braeburn Systems LLC • U.S. Patent D525,154; D531,528; 7,438,469. Alle rechten voorbehouden • Gemaakt in China • 5200-100-012

Referenties

• Braeburn Systems

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Braeburn 5200 Handleiding

Beschikbare talen
