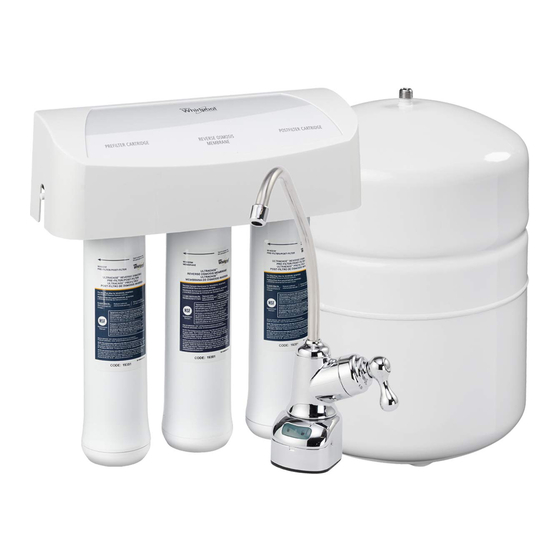

Whirlpool WHER25 Reverse Osmose Handleiding

Retourneer het apparaat niet naar de winkel

Als u vragen of opmerkingen heeft over de installatie, bediening of het onderhoud van uw omgekeerde osmosesysteem, bel dan ons gratis nummer: 1-866-986-3223 van maandag t/m vrijdag, 8.00 - 19.00 uur EST of bezoek www.whirlpoolwatertreatment.com Wanneer u belt, zorg er dan voor dat u het model, de datumcode en het serienummer van uw product bij de hand heeft. Deze vindt u op het typeplaatje aan de binnenkant van de klep.

Systeem getest en gecertificeerd door NSF International volgens NSF/ANSI-normen 42 & 58. Zie prestatiegegevensblad voor details.

GARANTIE

EEN JAAR BEPERKTE GARANTIE OP OMGEKEERDE OSMOSE DRINKWATERSYSTEEM (Met uitzondering van filterpatronen en R.O.-membraan)
Garantieverlener: Ecodyne Water Systems, 1890 Woodlane Drive, Woodbury, MN 55125
De garantieverlener garandeert aan de oorspronkelijke eigenaar dat het omgekeerde osmose drinkwatersysteem, wanneer geïnstalleerd en onderhouden volgens de instructies, vrij zal zijn van defecten in materialen en vakmanschap gedurende een periode van één (1) jaar vanaf de aankoopdatum. Als binnen het eerste jaar een onderdeel na inspectie defect blijkt te zijn, zal de garantieverlener, naar eigen goeddunken, het onderdeel vervangen of repareren zonder kosten, met uitzondering van normale verzend- en installatiekosten. Arbeid om de apparatuur te onderhouden valt niet onder de garantie. Filters en membranen, die verbruiksartikelen zijn, vallen niet onder de garantie.
OM GARANTIEONDERDELEN TE VERKRIJGEN, BELT U GEWOONWEG 1-866-986-3223, maandag t/m vrijdag, 8.00 - 19.00 uur EST, voor hulp. Deze garantie is alleen van toepassing zolang dit product in de Verenigde Staten of Canada wordt gebruikt.

Algemene bepalingen
De bovenstaande garanties zijn van kracht op voorwaarde dat het omgekeerde osmose drinkwatersysteem wordt gebruikt bij waterdrukken die niet hoger zijn dan 125 psi en bij watertemperaturen die niet hoger zijn dan 100°F; voorts op voorwaarde dat het omgekeerde osmose drinkwatersysteem niet wordt blootgesteld aan misbruik, verkeerd gebruik, wijziging, verwaarlozing, bevriezing, ongelukken of nalatigheid; en voorts op voorwaarde dat het omgekeerde osmose drinkwatersysteem niet beschadigd raakt als gevolg van een ongebruikelijke natuurkracht zoals, maar niet beperkt tot, overstroming, orkaan, tornado of aardbeving.
De garantieverlener is verontschuldigd als het niet nakomen van zijn garantieverplichtingen het gevolg is van stakingen, overheidsvoorschriften, materiaalschaarste of andere omstandigheden buiten zijn controle.

*ER ZIJN GEEN GARANTIES OP HET OMGEKEERDE OSMOSE DRINKWATER SYSTEEM BOVEN DEGENE DIE HIERBOVEN SPECIFIEK BESCHREVEN STAAN. ALLE IMPLICIETE GARANTIES, INCLUSIEF ELKE IMPLICIETE GARANTIE VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL, WORDEN AFGEWEZEN VOOR ZOVER ZE DE BOVENSTAANDE PERIODEN ZOUDEN KUNNEN OVERSCHRIJDEN. DE ENIGE VERPLICHTING VAN DE GARANTIEVERLENER ONDER DEZE GARANTIES IS HET VERVANGEN OF REPAREREN VAN HET COMPONENT OF ONDERDEEL DAT BINNEN DE SPECIFIEKE PERIODE DEFECT BLIJKT TE ZIJN, EN DE GARANTIEVERLENER IS NIET AANSPRAKELIJK VOOR GEVOLG- OF INCIDENTELE SCHADE. GEEN ENKELE DEALER, AGENT, VERTEGENWOORDIGER OF ANDERE PERSOON VAN DE GARANTIEVERLENER IS GEMACHTIGD OM DE HIERBOVEN UITDRUKKELIJK BESCHREVEN GARANTIES UIT TE BREIDEN OF AAN TE VULLEN.

Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie of uitsluitingen of beperkingen van incidentele of gevolgschade, dus de beperkingen en uitsluitingen in deze garantie zijn mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben die van staat tot staat verschillen. Deze garantie is alleen van toepassing op installaties in eigendom van consumenten.

Specificaties & Afmetingen

Limieten toevoerdruk water	40-100 psi (280-689 kPa)
Limieten toevoertemperatuur water	40-100°F (4.5-37.7°C)
Maximaal totaal opgeloste vaste stoffen (TDS)	2000 ppm
Maximale waterhardheid @ 6.9 pH	10 gpg
Maximaal ijzer, mangaan, waterstofsulfide	0
Chloor in watertoevoer (max. ppm)	2.0
Limieten toevoerwater pH (pH)	4-10
Product (kwaliteit) water, 24 uur1	18.4 gal. (69.6 liter)
Percentage afstoting van TDS, minimum (nieuw membraan)1	68.5
Automatische uitschakeling	ja
Efficiëntie2	12.2 %
Herstel3	22.9 %

Dit systeem voldoet aan NSF/ANSI 58 voor de specifieke prestatieclaims zoals geverifieerd en onderbouwd door testgegevens.

¹@ Watertoevoer bij 50 psi, 77°F en 750 TDS --- De waterproductiekwaliteit, de hoeveelheid afvalwater en het percentage afstoting variëren allemaal met veranderingen in druk, temperatuur en totale opgeloste vaste stoffen.
²Efficiëntie betekent het percentage van het influentwater naar het systeem dat beschikbaar is voor de gebruiker als met omgekeerde osmose behandeld water onder bedrijfsomstandigheden die de typische dagelijkse gebruik benaderen.
³Herstel betekent het percentage van het influentwater naar het membraangedeelte van het systeem dat beschikbaar is voor de gebruiker als met omgekeerde osmose behandeld water wanneer het systeem wordt gebruikt zonder een opslagtank of wanneer de opslagtank wordt omzeild.

Niet-drinkbare waterbronnen: Probeer dit product niet te gebruiken om veilig drinkwater te maken van niet-drinkbare waterbronnen. Gebruik het systeem niet op microbiologisch onveilig water of water van onbekende kwaliteit zonder adequate desinfectie voor of na het systeem. Dit systeem is gecertificeerd voor cystevermindering en mag worden gebruikt op gedesinfecteerd water dat filterbare cysten kan bevatten.
Arseenreductie: Dit systeem mag alleen worden gebruikt voor arseenreductie op gechloreerde watervoorzieningen die detecteerbaar vrij chloorresidu bevatten bij de systeemingang. Watersystemen die een inline-chlorinator gebruiken, moeten een chloorcontacttijd van één minuut bieden vóór het omgekeerde osmosesysteem.
Nitraat/Nitriet-testkit: Dit systeem is acceptabel voor de behandeling van influentconcentraties van niet meer dan 27 mg/l nitraat en 3 mg/l nitriet in combinatie gemeten als N. Het is alleen gecertificeerd voor nitraat/nitrietreductie voor watervoorzieningen met een druk van 280 kPa (40 psig) of hoger. Dit systeem wordt geleverd met een nitraat/nitriet-testkit. Het productwater moet periodiek worden gecontroleerd volgens de instructies die bij de testkit zijn geleverd.
TDS-testkits: TDS-testkits zijn verkrijgbaar door te bellen naar 1-800-949-8220 of kijk in het water test gedeelte van uw lokale telefoongids.
Installaties in het Gemenebest van Massachusetts: Het Gemenebest van Massachusetts vereist dat de installatie wordt uitgevoerd door een erkende loodgieter en staat het gebruik van zadelkleppen niet toe. Loodgieterscode 248-CMR van het Gemenebest van Massachusetts moet in deze gevallen worden gevolgd.
Productwatertesten: Het omgekeerde osmosesysteem bevat een vervangbaar behandelingsonderdeel dat cruciaal is voor de effectieve vermindering van het totale aantal opgeloste vaste stoffen. Het productwater moet periodiek worden getest om te controleren of het systeem naar behoren functioneert.
Vervanging van het omgekeerde osmose onderdeel: Dit omgekeerde osmosesysteem bevat een vervangbaar onderdeel dat cruciaal is voor de efficiëntie van het systeem. Vervanging van het omgekeerde osmose onderdeel moet gebeuren met een onderdeel met identieke specificaties, zoals gedefinieerd door de fabrikant, om dezelfde efficiëntie en verontreinigingsprestaties te garanderen.

AFB. 1

Vragen? Bel gratis 1-866-986-3223 van maandag t/m vrijdag, 8.00 - 19.00 uur EST of bezoek www.whirlpoolwatertreatment.com
Wanneer u belt, zorg er dan voor dat u het model, de datumcode en het serienummer bij de hand heeft. Deze vindt u op het typeplaatje aan de binnenkant van de klep.

Inspecteer zending

Uw omgekeerde osmose drinkwatersysteem wordt compleet in één doos verzonden. Verwijder alle items uit uw verzenddoos.
Controleer alle items aan de hand van de onderstaande paklijst. Noteer alle items die tijdens de verzending verloren of beschadigd zijn.

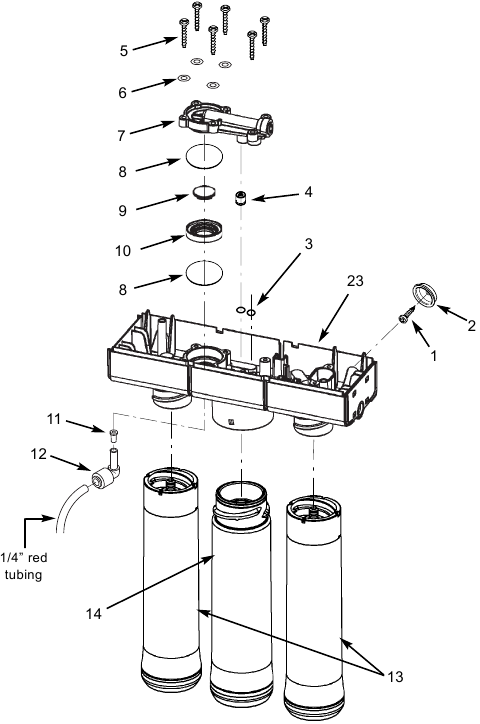

Noteer eventuele schade aan de verzenddoos. Raadpleeg de exploded view en de onderdelenlijst achter in de handleiding voor de onderdeelnamen en -nummers van ontbrekende of beschadigde items. Als er problemen zijn, raadpleeg dan de website of het gratis nummer dat in deze handleiding wordt vermeld.
Bewaar de kleine onderdelen in de onderdelenzak totdat u klaar bent om ze te installeren.

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe.
Als u in de staat Massachusetts woont, raadpleeg dan loodgieterscode 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

Paklijst

Omgekeerde osmose-eenheid met rode en gele slangen bevestigd

Productwateropslagtank

Omgekeerde osmosekraan met zwarte en blauwe slangen bevestigd

Groene toevoerslang

Onderdelenzak


Hangerbeugels

Oogdruppelaar

Tankconnector

Knoopcelbatterij

Afvoeradapterkit

T-stuk, toevoeradapter

Nitraat/Nitriet-testkit
AFB. 2

Retourneer het apparaat niet naar de winkel.
Als u vragen heeft of als er onderdelen ontbreken of beschadigd zijn, bel dan gratis 1-866-986-3223, van maandag t/m vrijdag, 8.00 - 19.00 uur EST, of bezoek www.whirlpoolwatertreatment.com
Wanneer u belt, zorg er dan voor dat u het model, de datumcode en het serienummer bij de hand heeft. Deze vindt u op het typeplaatje aan de binnenkant van de klep.

Benodigde gereedschappen

Bekijk de lijst met benodigde gereedschappen. Zie afb. 3. Verzamel de benodigde gereedschappen voordat u verdergaat met de installatie. Lees en volg de instructies die bij de hier vermelde gereedschappen zijn geleverd.

BENODIGDE GEREEDSCHAPPEN

Rolmaat

Verstelbare moersleutel

Kruiskopschroevendraaier

Platte schroevendraaier

Boormachine & Boortjes, indien vereist

Verstelbare grote waterpomptang

OF Pijpsleutel
AFB. 3

Plan uw installatie

Lees de volledige handleiding door voordat u met de installatie begint. Volg alle stappen exact op. Het lezen van deze handleiding helpt u ook om alle voordelen van uw systeem te benutten. Uw omgekeerde osmose drinkwatersysteem kan onder een gootsteen of op een afgelegen locatie worden geïnstalleerd. Typische afgelegen locaties zijn een wasruimte of een bijkeuken. Bekijk de onderstaande locatie-opties en bepaal waar u uw systeem gaat installeren.

LOCATIE ONDER DE GOOTSTEEN

De omgekeerde osmose filtereenheid en de opslagtank kunnen in een keuken- of badkamergootsteenkast worden geïnstalleerd. Zie afb. 4.
Een geschikt afvoerpunt is nodig voor het afvoerwater van het omgekeerde osmosesysteem.

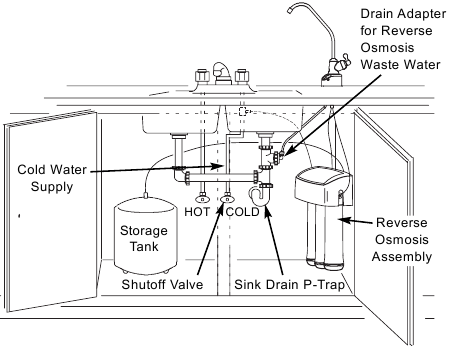

Typische installatie onder de gootsteen
Alle installatieonderdelen inbegrepen in de verpakking.
AFB. 4

AFGELEGEN BINNENLOCATIE

De omgekeerde osmose filtereenheid en de opslagtank kunnen ook op een afgelegen binnenlocatie worden geïnstalleerd, uit de buurt van de omgekeerde osmose kraan. U heeft een nabijgelegen waterbron en afvoerpunt nodig. Zie afb. 5.

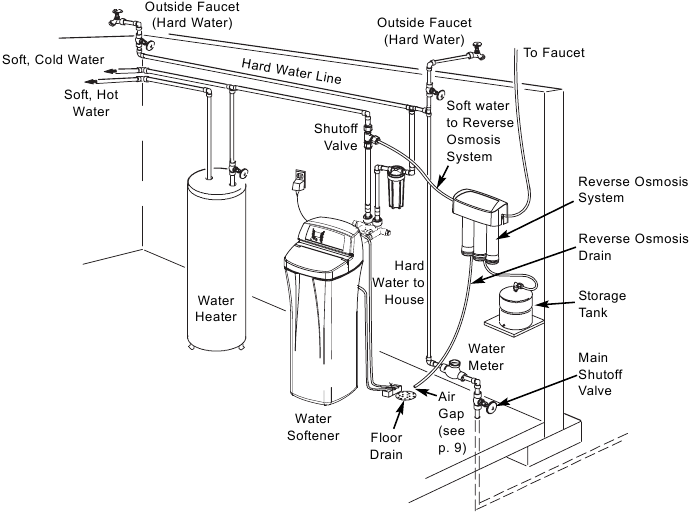

Typische afgelegen installatie
Extra onderdelen vereist.
AFB. 5

CONTROLEER DE RUIMTEVEREISTEN

Controleer de grootte en positie van de items voor een correcte installatie op de gekozen locatie.

OPMERKING: Voor de beste systeemprestaties moet het toevoerwater naar het systeem verzacht zijn of een hardheid hebben van minder dan 10 grains per gallon, zonder ijzer.

Overzicht en Site Voorbereiding

OVERZICHT

Lees de volledige handleiding door voordat u met de installatie begint. Er zijn zeven stappen voor het installeren van uw drinkwatersysteem. Ze zijn als volgt:
STAP A - Installeer de koudwatertoevoeraansluiting
STAP B - Installeer de afvoeraansluiting
STAP C - Installeer de omgekeerde osmose-eenheid
STAP D - Installeer de opslagtank
STAP E - Installeer de omgekeerde osmose kraan
STAP F - Verbind de leidingen
STAP G - Reinig, test de druk en purgeer het systeem
Deze stappen worden in detail uitgelegd in de volgende secties. Volg alle stappen. Het lezen van deze handleiding helpt u ook om alle voordelen te ontvangen en te gebruiken die uw omgekeerde osmosesysteem u kan bieden.

VOORBEREIDING VAN DE LOCATIE VOOR INSTALLATIE

1. Sluit voordat u begint de warm- en koudwaterafsluiters (zie figuur 6).
2. Plaats de tank en filter tijdelijk op de geplande locatie. Controleer de positie van de items en de benodigde ruimte voor een correcte installatie. Zorg ervoor dat de buizen kunnen worden geleid zonder te knikken.
3. Verwijder de tank en het filter van de geplande locatie en zet ze opzij.

OPMERKING: u moet alle lokale sanitaire voorschriften controleren en naleven.

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan ​​het gebruik van zadelkleppen niet toe. Als u in de staat Massachusetts woont, raadpleeg dan de sanitaire code 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

OPMERKING: Voor de beste systeemprestaties moet het toevoerwater naar het systeem worden onthard of een hardheid hebben van minder dan 10 korrels per gallon, zonder ijzer.

Installatie-instructies

Installatie van de watertoevoeraansluiting

KIES HET TYPE WATERAANSLUITING OM TE INSTALLEREN

Controleer en voldoe aan de lokale sanitaire voorschriften bij het plannen en installeer vervolgens een koudwaterleiding (toevoer). Raadpleeg het gedeelte Specificaties voor de vereisten voor de watertoevoer. De aansluiting moet een lekvrije verbinding met de RO 1/4" leiding bieden. Een typische aansluiting met behulp van de meegeleverde watertoevoeraansluiting wordt weergegeven in Figuur 6. Een optionele aansluiting met behulp van standaard sanitaire fittingen (niet meegeleverd) wordt weergegeven in Figuur 6B.

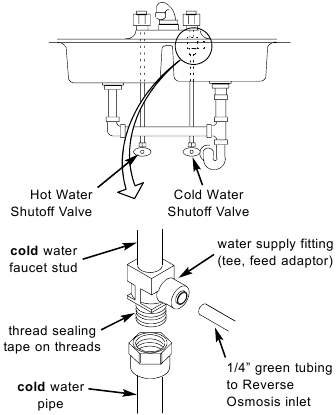

Koudwatertoevoeraansluiting
(met behulp van de meegeleverde watertoevoeraansluiting)
FIG. 6

Koudwatertoevoeraansluiting

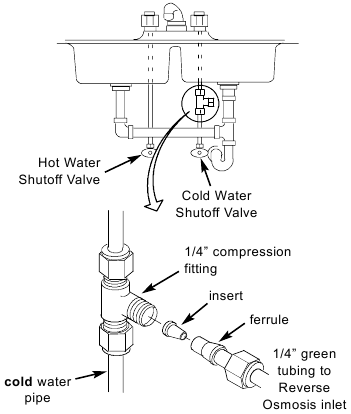

(met behulp van een compressiefitting - niet meegeleverd)
FIG. 6B

OPMERKING: Lokale voorschriften kunnen bepalen welk type wateraansluiting wordt gebruikt. Raadpleeg een loodgieter als u niet bekend bent met de lokale voorschriften of sanitaire procedures.

OPMERKING: Voorschriften in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe. Als u in de staat Massachusetts woont, lees dan de sanitaire code 248-CMR van het Commonwealth of Massachusetts voordat u verdergaat met de installatie.

INSTALLEER DE KOUDWATERTTOEVOERAANSLUITING (meegeleverd in uw pakket)

Deze aansluiting wordt op de koudwaterleiding geïnstalleerd. De aansluiting moet een lekvrije verbinding met de Reverse Osmosis 1/4" leiding bieden. Zoek de koudwaterleiding in de gootsteenkast. Het wordt aanbevolen, maar is niet vereist, dat de koudwaterleiding zacht water is.
Voltooi de volgende stappen om de watertoevoeraansluiting te installeren.

1. Sluit de waterafsluitklep die zich direct voor de toevoeraansluiting bevindt en open de kranen om water uit de koudwaterleiding van de gootsteen af te voeren.
2. Verwijder de moer die de koudwaterkraan verbindt met de koudwaterleiding.
3. Draai de watertoevoeraansluiting op de pijp en sluit de moer opnieuw aan op de onderkant van de aansluiting.

OPTIONELE LEIDINGFITTINGEN (compressietype getoond)

OPMERKING: Zorg ervoor dat u de watertoevoer afsluit en een kraan opent om de pijp af te voeren.

Installeer, in overeenstemming met de sanitaire voorschriften, een fitting op de koudwaterleiding om 1/4" OD-leiding aan te passen. Een typische aansluiting wordt weergegeven in Figuur 6B. Als er schroefdraadfittingen worden gebruikt, zorg er dan voor dat u pijpafdichtmiddel of schroefdraadafdichtingstape op de buitenschroefdraad gebruikt.

Installeer de RO-afvoer onder de gootsteen

INLEIDING

Een geschikt afvoerpunt is nodig voor het afvalwater van het Reverse Osmosis Filter. U hebt twee opties om uit te kiezen:

• Installeer de afvoeradapter die bij uw apparaat is meegeleverdZie Fig. 7, Fig. 8 en Fig. 9. Deze wordt gebruikt bij installaties onder de gootsteen. De afvoeradapterkit wordt op uw gootsteenafvoerpijp boven de sifon geïnstalleerd. Zie Fig. 7.

Installatie onder de gootsteen
FIG. 7

FIG. 8

Plaats de afvoeradapter zo dat, wanneer de zwarte afvoerslang van de Reverse Osmosis kraan is geïnstalleerd, deze recht naar de adapter loopt, zonder dips, lussen of knikken.
FIG. 9

• Gebruik een andere bestaande afvoer in uw huis(Zie Fig. 10 & 11) Dit wordt meestal gebruikt bij installaties op afstand. De afvoerslang van het Reverse Osmosis Filter loopt rechtstreeks naar een open afvoer. Zie Fig. 10 & 11.

OPMERKING: Een verkeerd aangesloten afvoerpunt kan ervoor zorgen dat er water uit de luchtruimte van de kraan lekt. FIG. 7

OPMERKING: Lokale voorschriften kunnen bepalen welk type afvoerinstallatie wordt gebruikt. Afgezien van de lokale voorschriften, kan elk type afvoerinstallatie worden gebruikt bij zowel installaties onder de gootsteen als op afstand. Raadpleeg een loodgieter als u niet bekend bent met sanitaire procedures.

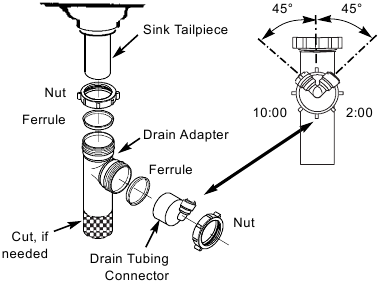

INSTALLEER DE AFVOERADAPTERKIT (Installatie onder de gootsteen)

Een afvoeradapterkit is inbegrepen in uw pakket. Bekijk de onderdelen van de afvoeradapterkit in Fig. 8. Installeer de afvoeradapter boven of voor de sifon. Zie Fig. 7 & 9. Zorg ervoor dat u voldoet aan uw lokale sanitaire voorschriften. De afvoeradapter past op 1-1/2" gootsteenafvoerpijpen. Andere afvoerpijpfittingen, die lokaal zijn gekocht, kunnen nodig zijn in aanvulling op de adapter.

1. Demonteer langzaam de gootsteenafvoerpijp tussen de sifon van de gootsteen en het gootsteenstaartstuk. Zie Fig. 7 & 9.
2. Reinig het gootsteenstaartstuk om een ​​lekvrije pasvorm te garanderen.
3. Installeer de afvoeradapter rechtstreeks op het gootsteenstaartstuk met behulp van de ferrule en moer. Draai de moer vast, maar draai hem niet te vast. Zie Fig. 8.
4. Monteer de afvoerslangconnector op de afvoeradapter met behulp van de ferrule en moer. Draai de moer vast, maar draai hem niet te vast. Zie Fig. 8.
   OPMERKING: Plaats hem zo dat de afvoerslang van de Reverse Osmosis kraan recht naar de adapter loopt, zonder dips, lussen of knikken. Zie Fig. 9.
5. Draai de connector ongeveer 45° (10:00 of 2:00 positie). Zie Fig. 8. Draai de moer stevig vast.
6. Monteer de sifon op de afvoeradapter en andere afvoerpijpfittingen zoals vereist om de afvoer te voltooien. Zie Fig. 7.
   OPMERKING: Indien nodig kunt u het ongeschroefde uiteinde van de adapter afsnijden om hem passend te maken. Snijd hem niet te kort, anders maakt de adapter geen lekvrije afdichting met de aansluitende fitting.
7. Draai alle verbindingen vast, maar draai plastic verbindingen niet te vast.

Installeer de RO-afvoer op een afgelegen locatie

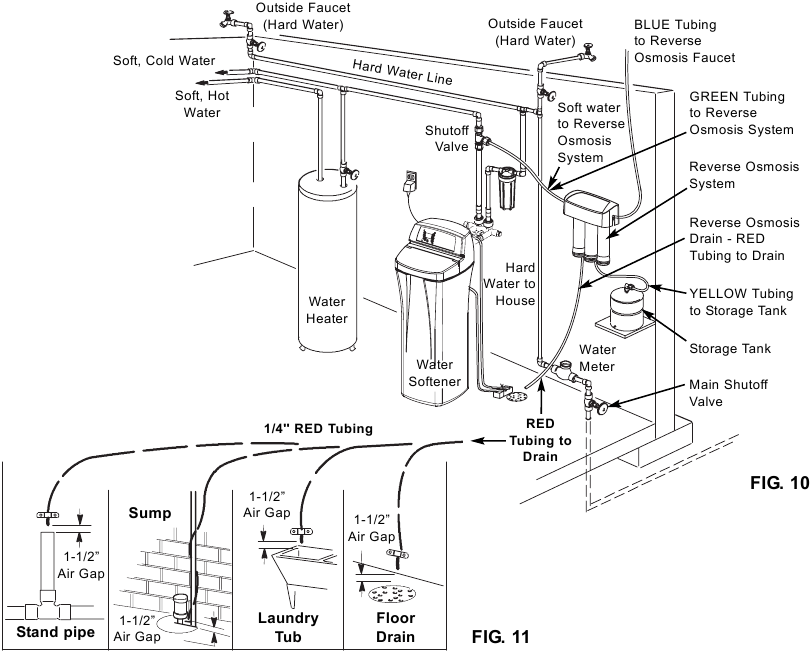

Afgelegen installatielocatie

INSTALLEER EEN AFGELEGEN AFVOERPUNT EN LUCHTSPUUR (Afgelegen locatie)

Leid de afvoerslang naar een bestaande afvoer in huis. Een vloerafvoer, wasbak, standpijp, put, enz. zijn geschikte afvoerpunten. Zie Fig. 11. Dit type afvoer heeft de voorkeur boven de sifonafvoeradapter.
Zorg ervoor dat er een luchtspuur van 1-1/2" is tussen het uiteinde van de slang en het afvoerpunt. Dit voorkomt dat er water terugstroomt in het systeem.

OPMERKING: Controleer uw lokale sanitaire voorschriften.

Voltooi de volgende stappen om een ​​afgelegen afvoerpunt te installeren:

1. Zoek de 1/4" rode slang op de Reverse Osmosis filtereenheid. Zie Fig. 10.
2. Bepaal of deze lengte lang genoeg is om het afvoerpunt te bereiken. Langere lengtes slang (zie de onderdelenlijst achter in de handleiding) kunnen nodig zijn.
3. Als er een langere slang nodig is, koppel dan de 1/4" rode slang los en vervang deze door een voldoende lengte slang om het afvoerpunt te bereiken. Raadpleeg stap F verderop in de handleiding over het loskoppelen en aansluiten van slangen.
   OPMERKING: Er bevindt zich een stroomregelinsert in de elleboogfitting waarop de afvoerslang is aangesloten. Raadpleeg Fig. 28. Laat deze fitting op zijn plaats zitten.
4. Leid de slang naar het afvoerpunt en zet hem aan het uiteinde vast met een beugel (niet meegeleverd). Zie Fig. 11. Zorg voor een luchtspuur van 1-1/2" tussen het uiteinde van de slang en de afvoer. Zie Fig. 11.

Installeer de RO-filtereenheid

INSTALLEER DE REVERSE OSMOSIS FILTEREENHEID

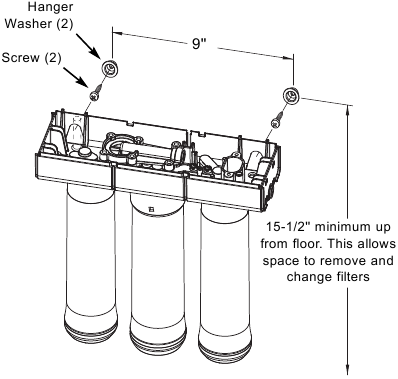

De Reverse Osmosis Filtereenheid is gemonteerd op schroef (2) ophangringen.
Zie Fig. 12. Met de ophangringen kunt u de filtereenheid van de ringen tillen zonder dat u hardware hoeft te verwijderen. Bij het plannen van uw installatie moet u ruimte overlaten voor het vervangen van filters.

FIG. 12
Voltooi de volgende stappen om uw Reverse Osmosis Filtereenheid te installeren:

1. Verwijder de afdekking.
2. Zoek de montagesleuven aan de achterkant van de eenheid. Zie Fig. 12.
3. Houd de eenheid tegen het wandoppervlak en markeer de locaties voor de ophangringen. Zie Fig. 12. Monteer de eenheid hoog genoeg om ruimte te laten om filters te vervangen zonder de eenheid van de muur te halen.
4. Bevestig de ophangringen aan de muur met behulp van de meegeleverde schroeven.
5. Hang de eenheid aan de ringen.
6. Plaats de afdekking terug.

Installeer de opslagtank

1. Breng schroefdraadafdichtingstape (2 slagen met de klok mee) aan op de schroefdraad op de nippel aan de bovenkant van de tank. Zie Fig. 13.

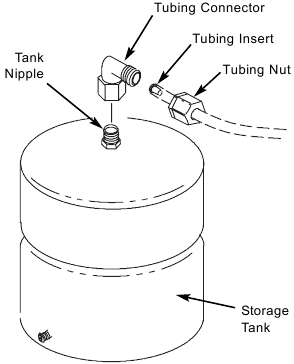

2. Zoek de slangconnector. Zie Fig. 13. Draai de slangconnector langzaam 7-8 volledige slagen op de tanknippel vast, om kruisdraad of te vast draaien te voorkomen.

   FIG. 13
3. Sluit de slang op dit moment nog niet aan. Dit gebeurt later in de montage.
4. Plaats de opslagtank naast de Reverse Osmosis eenheid. De tank kan rechtop of op zijn kant worden geplaatst.

RO-kraan installeren

LOCATIE VAN HET MONTAGEGAT VOOR DE OMGEKEERDE OSMOSEKRAAN SELECTEREN

U moet de locatie van de omgekeerde osmosekraan selecteren. U hebt drie opties om uit te kiezen:

• Gebruik het bestaande gat in het aanrecht voor de sproeislang of zeepdispenser (Moet een diameter van 1-3/8" hebben)
• Boor een nieuw gat in de gootsteen
• Boor een nieuw gat in het aanrechtblad naast de gootsteen

1. Bepaal waar u uw omgekeerde osmosekraan gaat installeren.
2. Controleer of de omgekeerde osmosekraan vlak tegen het montageoppervlak kan worden gemonteerd.
3. Bekijk visueel de geleiding van de slangen van de omgekeerde osmosefiltereenheid naar de kraan. Controleer of er voldoende slanggeleiding is
4. Als er geboord moet worden, boor dan een gat met een diameter van 1-3/8" in het montageoppervlak.

Het boren van gaten in aanrechtbladen en gootstenen mag alleen worden uitgevoerd door een installateur die gekwalificeerd is voor het boren in dergelijke materialen. Het boren van oppervlakken van steen of massieve materialen zoals graniet, marmer, Corian™ of andere kunststofharsproducten of gootstenen van porselein of roestvrij staal kan permanente, onherstelbare schade aan de gootsteen of het aanrechtoppervlak veroorzaken.

AFB. 14

OMGEKEERDE OSMOSEKRAAN INSTALLEREN

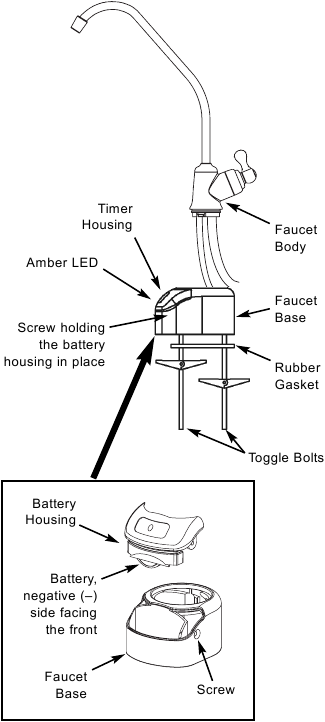

1. Zoek en organiseer uw installatieonderdelen voor de RO-kraan. Raadpleeg Afb. 15.

   AFB. 15
2. Monteer de kraanvoet op het gootsteengat totdat de kraanvoet vlak tegen het gootsteenoppervlak ligt. De rubberen pakking moet zich tussen het gootsteenoppervlak en de kraanvoet bevinden.
3. Draai de tuimelbouten vast totdat de voet stevig op het gootsteenoppervlak is gemonteerd. Draai niet te vast.

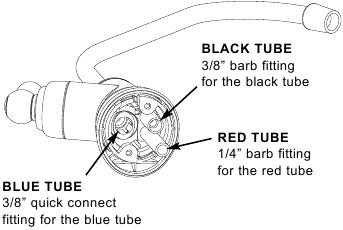

4. Zoek het kraanhuis. (De zwarte en blauwe slangen zijn al aangesloten op de kraan.) Steek deze slangen in het gootsteengat totdat er ongeveer een voet aan slanglengte en het kraanhuis boven het aanrechtblad uitsteken. Knijp de slangen tijdens dit proces niet af. Zie Afb. 14.
   OPMERKING: Als u de rode afvoerslang rechtstreeks naar een extern afvoerpunt hebt geleid, negeer dan stap 5 en ga verder met stap 6.
5. Zoek de 1/4" rode slang. Het ene uiteinde is aangesloten op de RO-filtereenheid. Zie Afb. 23.
   1. Leid het losse uiteinde van de rode slang door het aanrechtblad naar de kraan.
   2. Snijd het losse uiteinde van de rode slang recht en op lengte af. Zie Afb. 18 voor instructies voor het snijden van de slang.
      OPMERKING: De slanglengtes moeten het mogelijk maken om de eenheid te verwijderen van de ophangringen voor onderhoud. Als de slanglengtes worden ingekort voor een netter uiterlijk, kan het nodig zijn om de eenheid tijdens het onderhoud op de ophangringen te houden.
   3. Steek helemaal op de 1/4" kraanpilaaraansluiting op de kraan. Zie Afb. 16, 19 & 20.
   4. Trek aan de slang om er zeker van te zijn dat deze stevig in de aansluiting zit.
6. Monteer het kraanhuis op de kraanvoet, 1/4 draai.

AFB. 16

KRAANELEKTRONICA

In de kraanvoet bevindt zich een batterijgevoede 6-maanden timer. Een amberkleurige led-indicator bevindt zich ook aan de voorkant van de kraanvoet. Deze led knippert continu na 6 maanden. Dit geeft aan dat het tijd is om de batterij, het voorfilter en het nafilter te vervangen.

BATTERIJ PLAATSEN

Volg de volgende stappen om de batterij te plaatsen.

1. Verwijder de schroef aan de rechterkant van de kraanvoet.
2. Druk de batterijhouder vanaf de voorkant van de kraanvoet omhoog totdat deze loskomt van de kraanvoet. Zie Afb. 15.
3. Plaats de batterij (CR 2032 of equivalent). Plaats de batterij in de houder met de positieve (+) kant naar de achterkant van de houder gericht.
4. Wanneer de batterij is geplaatst, knippert de led zes keer en gaat uit. Dit geeft aan dat de batterij volledig is opgeladen. Na de zes keer knipperen gaat de timer in de 6-maanden tijdcyclus.
   OPMERKING: Als de led herhaaldelijk twee keer knippert, moet de batterij worden vervangen.
5. Plaats de batterijhouder terug en draai de bevestigingsschroef stevig vast. Zie Afb. 15.

Slangen aansluiten

SLANGEN SNIJDEN EN AANSLUITEN

Uw omgekeerde osmosesysteem bevat push-in fittingen voor een snelle slangaansluiting. Lees de volgende instructies voordat u de slangen in de volgende stap aansluit. Het niet opvolgen van deze instructies kan leiden tot toekomstige lekkages.

Slangen op lengte snijden

1. Gebruik een scherp mes of mes om het uiteinde van de slang af te snijden. Snijd de slang altijd recht af. Zie Afb. 18.
2. Inspecteer de slang tot 1" vanaf het uiteinde om er zeker van te zijn dat er geen inkepingen, krassen of andere ruwe plekken zijn. Snijd de slang indien nodig opnieuw af. Zie Afb. 18.
   OPMERKING: De slanglengtes moeten het mogelijk maken om de eenheid te verwijderen van de ophangringen voor onderhoud. Als de slanglengtes worden ingekort voor een netter uiterlijk, kan het nodig zijn om de eenheid tijdens het onderhoud op de ophangringen te houden.

Verwijder en gooi schuimpluggen weg
AFB. 17

Snijd de slang recht af met een rond, glad uiteinde zonder sneden, inkepingen of platte plekken.
Slang correct afgesneden
AFB. 18

Slangen aansluiten

OPMERKING: Verwijder schuimpluggen voordat u de slangen aansluit (zie Afb. 17). Gooi schuimpluggen weg.

1. Duw de slang door de klem, totdat deze de o-ring raakt. Zie Afb. 19. Blijf duwen totdat de slang de achterkant van de fitting raakt. Zie Afb. 20. Stop niet met duwen wanneer de slang de o-ring raakt. Het niet opvolgen van deze instructies kan leiden tot toekomstige lekkages. Wanneer een 1/4" slang volledig is aangesloten, is 11/16" van de slang in de fitting gestoken. Wanneer een 3/8" slang volledig is aangesloten, is 3/4" van de slang in de fitting gestoken. Markeer de slang met een stuk tape of een stift. Zie Afb. 19 & 20.

Slang gedeeltelijk aangesloten op fitting
AFB. 19

Slang volledig aangesloten op fitting
AFB. 20

2. Als er extra slang nodig is, raadpleeg dan de onderdelenlijst aan het einde van deze handleiding.

Slangen loskoppelen

1. Duw de klem met een vingertop naar binnen. Zie Afb. 22.
2. Houd de klem naar binnen gedrukt terwijl u de slang eruit trekt. Zie Afb. 22.

Klem en O-ring
AFB. 21

Slang loskoppelen
AFB. 22

Slangaansluitingen

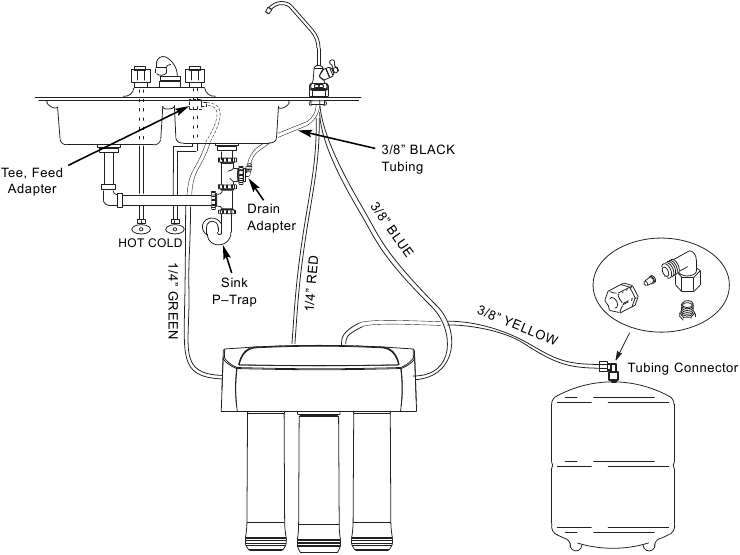

AFB. 23

OPMERKING: De slanglengtes moeten het mogelijk maken om de eenheid te verwijderen van de ophangringen voor onderhoud. Als de slanglengtes worden ingekort voor een netter uiterlijk, kan het nodig zijn om de eenheid tijdens het onderhoud op de ophangringen te houden.
OPMERKING: De codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe. Als u in de staat Massachusetts woont, raadpleeg dan de loodgieterscode 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.
OPMERKING: De kleuren van de slangen komen overeen met de kleuren van de klemmen.

GELE SLANG NAAR OPSLAGTANK LEIDEN

1. Zoek de gele slang die is bevestigd aan de omgekeerde osmosefiltereenheid.
2. Leid het losse uiteinde van de gele slang naar de fitting bovenop de opslagtank. Zie Afb. 23.
3. Snijd de slang recht af en op lengte. Zie Afb. 18.
4. Sluit op dit moment nog niet aan. Dit gebeurt in de desinfectiestap.

GROENE SLANG AANSLUITEN OP KOUD WATERTOEVOERLEIDING

1. Leid het ene uiteinde van de 1/4" groene slang naar de fitting op de waterleiding. Zie Afb. 23.
2. Snijd de slang recht af en op lengte. Zie Afb. 18.
3. Sluit aan op de koudwatertoevoerfitting. Zie Afb. 6.
4. Leid het andere uiteinde van de groene slang naar de groene klem naar de fitting aan de linkerkant van de omgekeerde osmosefiltereenheid.
5. Snijd de slang recht af en op lengte. Zie Afb. 18.
6. Steek helemaal in de fitting. Zie Afb. 19 & 20.
7. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

BLAUWE SLANG AANSLUITEN OP OMGEKEERDE OSMOSE-EENHEID

1. Zoek de blauwe slang die is bevestigd aan de kraan.
2. Leid het losse uiteinde van de 3/8" blauwe slang naar de blauwe klem aan de rechterkant van de omgekeerde osmosefiltereenheid.
3. Snijd de slang recht af en op lengte. Zie Afb. 18.
4. Steek helemaal in de fitting. Zie Afb. 19 & 20.
5. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

ZWARTE SLANG VAN OMGEKEERDE OSMOSEKRAAN AANSLUITEN OP AFVOERADAPTER

1. Zoek de 3/8" zwarte slang die is bevestigd aan de kraan. Afb. 23.
2. Het losse uiteinde moet worden bevestigd aan de zwarte klem op de gootsteenafvoeradapter.
3. Snijd deze slang indien nodig bij om deze zo recht mogelijk te leiden, zonder lussen, dips of knikken.
4. Snijd het uiteinde van de slang recht af. Zie Afb. 18.
5. Steek helemaal in de fitting. Zie Afb. 19 & 20.
6. Trek aan de slang om er zeker van te zijn dat deze stevig in de fitting zit.

RODE SLANG NAAR OMGEKEERDE OSMOSEKRAAN

De rode slangaansluiting is voltooid in de kraanmontagestappen.

Reinigen, testen en spoelen van het systeem

HET SYSTEEM REINIGEN

Reinigen wordt direct na installatie van het omgekeerde osmosesysteem aanbevolen. Het wordt ook aanbevolen na het onderhouden van interne onderdelen. Het is belangrijk dat de persoon die het systeem installeert of onderhoudt, schone handen heeft bij het hanteren van interne onderdelen van het systeem. Voltooi de volgende stappen om het systeem te reinigen. Zie Afb. 24.

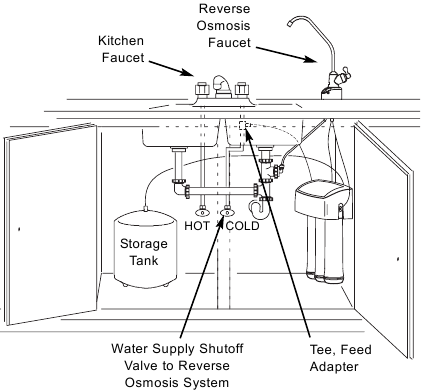

AFB. 24

1. Zorg ervoor dat de watertoevoer naar het omgekeerde osmosesysteem is uitgeschakeld.
2. Open de omgekeerde osmosekraan. Als de tank nog niet leeg is, laat het water dan leeglopen.
3. Zoek de druppelaar in de onderdelenzak en een gangbaar huishoudelijk bleekmiddel (5,25%).
4. Voeg 3 ml bleekmiddel toe aan het open uiteinde van de gele slang. Behandel bleekmiddel volgens de aanbevelingen van de bleekmiddelfabrikant. Zie Afb. 24.
5. Sluit de gele slang aan op de tankconnector. Zie Afb. 13 en 24.
6. Het reinigen van het systeem wordt voltooid tijdens de onderstaande druktest- en spoelstappen.

OPMERKING: Het bleekmiddel moet uit het systeem worden verwijderd voordat u het water drinkt. Zie de onderstaande spoelinstructies.

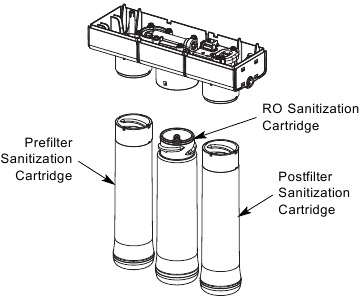

De fabrikant adviseert het gebruik van de Model 7301203 reinigingsset

Deze herbruikbare reinigingsset (niet inbegrepen) wordt aanbevolen om uw omgekeerde osmosesysteem jaarlijks eenvoudig en volledig te reinigen.

De kit bevat het volgende:

• Voorfilter reinigingscartridge (bevat geen filtratiemedia)
• Nafilter reinigingscartridge (bevat geen filtratiemedia)
• RO reinigingscartridge (bevat geen RO-membraan)
• Spuit, 1 oz.
• Volledige instructies

Gebruikt standaard 5,25% huishoudelijk bleekmiddel (niet inbegrepen) om het omgekeerde osmosesysteem volledig te reinigen.

Om te bestellen, gaat u naar www.whirlpoolwatertreatment.com en klikt u op de link "Vervangingsonderdelen" onder het tabblad "Eigenaarscentrum" ("Owner Center"), of bel gratis met 1-866-986-3223 maandag - vrijdag, 8 uur 's ochtends - 7 uur 's avonds EST

HET SYSTEEM ONDER DRUK TESTEN

OPMERKING: Voltooi de reinigingsprocedures voordat u de druk test.

Om het systeem onder druk te testen, voert u de volgende stappen uit.

1. Open de watertoevoerkraan naar het omgekeerde osmosesysteem.
2. Ontlucht de waterleidingen van het huis door verschillende huiswaterkranen te openen. Sluit de kranen wanneer het water soepel loopt, zonder te spuiten.
3. De druk zal zich beginnen op te bouwen in het RO-systeem. Controleer na ongeveer 2 uur alle fittingen en aansluitingen. Controleer op waterlekken. Repareer eventuele lekken. Raadpleeg de tabel met probleemoplossingen of bel het gratis nummer als er problemen zijn.

OPMERKING: Wanneer het systeem voor het eerst onder druk wordt gezet, kan er water uit het luchtspleetgat van de kraan "spuiten" ("spurt") totdat de lucht uit het RO-systeem is verdwenen.

Bekijk de volgende bedieningskenmerken voordat u uw omgekeerde osmosesysteem gebruikt:
U heeft niet onmiddellijk gefilterd water. Het kan enkele uren duren voordat de opslagtank is gevuld en er een maximale doorstroming is van de omgekeerde osmosekraan.
De waterdruk van de omgekeerde osmosekraan zal lager zijn dan die van uw standaardkraan.
Er stroomt water naar de afvoer terwijl het omgekeerde osmosesysteem water produceert, zelfs als u geen water uit de omgekeerde osmosekraan haalt. U hoort soms een kleine hoeveelheid water naar de afvoer gaan, zelfs als er geen water wordt gebruikt. Dit is normaal. De waterstroom naar de afvoer wordt automatisch afgesloten wanneer de opslagtank vol is.

HET SYSTEEM SPOELEN

Voltooi de volgende stappen om het systeem te spoelen.

1. Open de omgekeerde osmosekraan en laat het water gedurende 24 uur door het systeem stromen. De waterstroom zal op dit moment een langzaam straaltje zijn.
   OPMERKING: Consumeer geen water uit het RO-systeem voordat het spoelen is voltooid.
2. Sluit de omgekeerde osmosekraan nadat de spoelperiode van 24 uur is voltooid.
3. Wanneer het spoelen is voltooid, is uw omgekeerde osmosesysteem klaar voor gebruik.

AFB. 25

OPMERKING: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan ​​het gebruik van zadelventielen niet toe.
Als u in de staat Massachusetts woont, raadpleeg dan de loodgieterscode 248-CMR van het Gemenebest van Massachusetts voordat u verdergaat met de installatie.

OPMERKING: Zoals bij alle andere watertoe toepassingen kunnen er lekken optreden. Omdat de systeemdruk langzaam opbouwt, zijn lekken mogelijk niet direct zichtbaar. Controleer 24 uur na het voltooien van het spoelen van het systeem opnieuw op lekken.

Hoe uw RO-watersysteem werkt

HOE UW OMGEKEERDE OSMOSE SYSTEEM WERKT

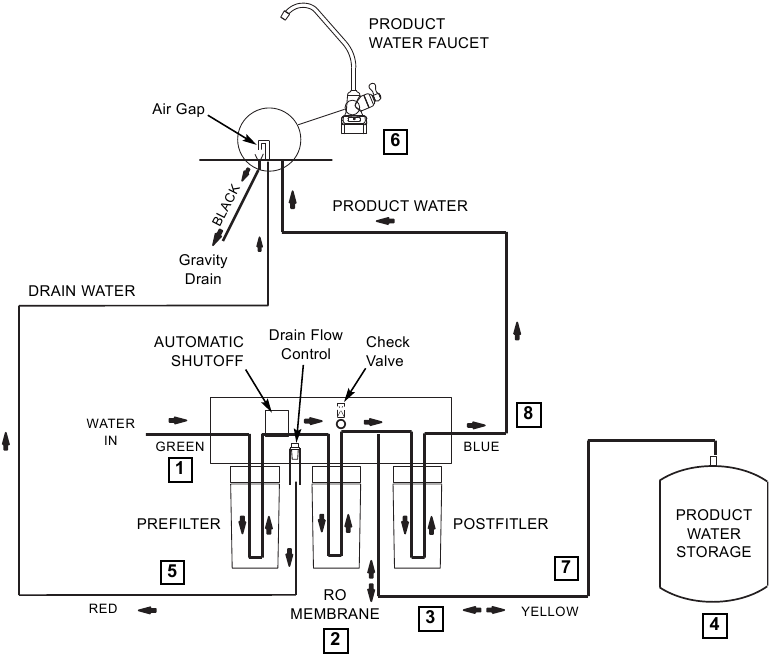

Schematische weergave van de waterstroom bij omgekeerde osmose
FIG. 26

Inleiding: Uw omgekeerde osmose (RO) drinkwatersysteem gebruikt uw huishoudelijke waterdruk om water door drie filters te persen. Mineralen en onzuiverheden worden eruit gefilterd. Heerlijk smakend drinkwater gaat naar de opslagtank, klaar voor gebruik. Mineralen en onzuiverheden worden afgevoerd. De volgende paragrafen leggen in detail uit hoe uw omgekeerde osmose drinkwatersysteem werkt.

Voorfilter: Water uit de koude toevoerleiding komt in het voorfilter. Zie Fig. 26. Het voorfilter is een vervangbare sedimentpatroon met actieve kool in de samenstelling. De patroon vermindert smaak, geur, zand, slib, vuil, andere sedimenten en tot de hoeveelheid chloor die in de specificaties wordt weergegeven.

Omgekeerde osmose patroon: Gefilterd water stroomt van het voorfilter naar de omgekeerde osmose membraanpatroon. Zie Fig. 26. De omgekeerde osmose patroon is een strak gewonden speciaal membraan. Het membraan vermindert de opgeloste vaste stoffen en organische stoffen. Productwater van hoge kwaliteit (ongeveer één ounce per minuut) verlaat de omgekeerde osmose patroon. Het productwater stroomt naar de opslagtank, het nafilter of de omgekeerde osmose kraan. Afvalwater, met de opgeloste vaste stoffen en organische stoffen, wordt naar de afvoer geleid.

Opslagtank: De opslagtank bevat productwater. Zie Fig. 26. Een diafragma in de tank houdt het water onder druk tot ongeveer de helft van de toevoerwaterdruk wanneer de tank vol is. Dit zorgt voor een snelle doorstroming naar de omgekeerde osmose kraan. Wanneer de tank leeg is, is de druk bij het luchtventiel 5 - 7 psi.

Nafilter: Water gaat door het nafilter voordat het naar de omgekeerde osmose kraan gaat. Zie Fig. 26. Het nafilter is een actief koolstoffilter. Eventuele resterende smaken en geuren worden uit het productwater verwijderd. Schoon drinkwater van hoge kwaliteit is beschikbaar bij de kraan.

Omgekeerde osmose kraan: De kraan in de gootsteen of op het aanrecht heeft een handbediende knop om drinkwater te tappen. Zie Fig. 26. Een luchtspleet is ingebouwd in de afvoeraansluiting van de kraan om te voldoen aan de sanitaire voorschriften.

Kraanelektronica: In de kraanvoet bevindt zich een batterijgevoede 6-maanden timer. Zie Fig. 15. Een amberkleurige LED-indicator bevindt zich aan de voorkant van de kraanvoet. Deze LED knippert continu nadat er 6 maanden zijn verstreken. Dit geeft aan dat het tijd is om de batterij, het voorfilter en het nafilter te vervangen.

Afsluitmechanisme: De unit heeft een automatisch afsluitsysteem om water te besparen. Wanneer de opslagtank tot zijn capaciteit is gevuld en de drinkwaterkraan is gesloten, sluit de druk de afsluiter om de toevoer naar de afvoer te stoppen. Nadat er voldoende drinkwater is gebruikt, daalt de druk in het systeem en opent de afsluiter om de tank weer te vullen. Zie Fig. 26.

Terugslagklep: Een terugslagklep bevindt zich in het omgekeerde osmose spruitstuk boven de middelste patroon. De terugslagklep voorkomt een terugstroom van productwater van de opslagtank naar de afvoer. Een terugstroom kan het omgekeerde osmose membraan beschadigen. Zie Fig. 26.

Debietregeling: De waterstroom naar de afvoer wordt beperkt door de debietregeling. Het handhaaft de gewenste stroomsnelheid om drinkwater van de hoogste kwaliteit te verkrijgen. De debietregeling bevindt zich in de elleboogfitting op de afvoerpoort van het omgekeerde osmose spruitstuk. Zie Fig. 26.

Beschrijving van de waterstroom

1. Water komt het voorfilter binnen. Zand, slib en andere sedimenten worden verminderd. Chloor wordt ook verminderd. Zie Fig. 26.
2. Water verlaat het voorfilter en gaat naar de omgekeerde osmose patroon.
3. Water komt het omgekeerde osmose membraan binnen. Opgeloste vaste stoffen worden verminderd.
4. Verwerkt water verlaat het omgekeerde osmose membraan en stroomt naar de opslagtank.
5. Afvalwater met opgeloste vaste stoffen verlaat het omgekeerde osmose membraan en stroomt naar de afvoer.
6. Kraan wordt geactiveerd.
7. Verwerkt water verlaat de opslagtank en stroomt naar het nafilter, waar het wordt gefilterd om een frisse smaak te garanderen.
8. Water stroomt naar de omgekeerde osmose kraan.

Onderhoud

ONDERHOUD VOORFILTER / NAFILTER

OPMERKING: Het wordt aanbevolen om de batterij, de voorfilterpatroon en de nafilterpatroon minstens om de 6 maanden te vervangen bij gebruik van productwater. Vervang ze vaker als ze verstopt raken met sediment.

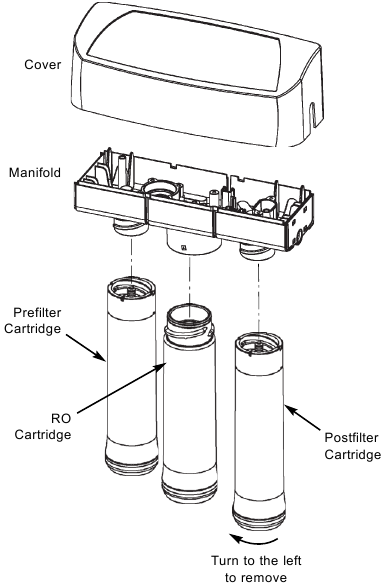

FIG. 27

Het voorfilter en het nafilter zijn vervangbare sedimentpatronen met actieve kool in hun samenstelling. Zie Fig. 27. U moet de voorfilterpatroon en de nafilterpatroon periodiek vervangen. Dit beschermt het RO-membraan tegen vernietiging door chloor. Het voorkomt ook dat de filters verstopt raken met sediment.
U kunt een tragere output van productwater opmerken naarmate het voorfilter en het nafilter zich opbouwen met sediment. Vervang de voorfilterpatroon en de nafilterpatroon wanneer dit gebeurt. U moet de batterij vervangen wanneer u de patronen vervangt.

ONDERHOUD RO-MEMBRAANPATROON

De omgekeerde osmose patroon is een strak gewonden speciaal membraan. Zie Fig. 27. Het membraan vermindert de opgeloste vaste stoffen en organische stoffen. De levensduur van de omgekeerde osmose membraanpatroon hangt vooral af van de pH-waarde en de hardheid van het toevoerwater (zie Specificaties). De levensduur van de patroon is korter bij een hogere pH-waarde. Als de pH-waarde van het toevoerwater bijvoorbeeld tussen 6,8 en 7,7 ligt, kan de patroon ruim een jaar meegaan. De levensduur van de patroon kan echter slechts 6 maanden zijn als de pH-waarde zo hoog is als 8,5 tot 10. Een hogere pH-waarde verzwakt het membraan van de patroon en veroorzaakt kleine lekken. Het is tijd om de omgekeerde osmose patroon te vervangen wanneer de productiesnelheid en/of de kwaliteit van het productwater afneemt. Productwater kan anders gaan smaken, wat aangeeft dat vaste stoffen en organische stoffen door het omgekeerde osmose membraan gaan. Zie Omgekeerde osmose patroon vervangen.

OMGEKEERDE OSMOSE PATROON VERVANGEN

Voltooi de volgende stappen om de patronen te vervangen.

OPMERKING: Verwijder het spruitstuk niet van de bevestigingen. Buigen of draaien kan het spruitstuk beschadigen.

1. Verwijder (draai naar links) de voorfilterpatroon van het spruitstuk om de toevoer naar de omgekeerde osmose patroon te stoppen.
2. Verwijder de omgekeerde osmose patroon.
3. Verwijder de nafilterpatroon.
4. Gooi de patronen op de juiste manier weg.
5. Installeer nieuwe patronen in omgekeerde volgorde (nafilter, omgekeerde osmose en vervolgens voorfilter). Draai de patronen naar rechts om ze weer aan de filterkoppen te bevestigen. Draai ze niet te vast.
6. Verwijder en vervang de timerbatterij.
7. Spoel het omgekeerde osmose systeem door.

Registreer u voor herinneringen om filters te vervangen op www.whirlpoolwatertreatment.com

VOORFILTER / NAFILTER PATROON VERVANGEN

Voltooi de volgende stappen om de patronen te vervangen.

OPMERKING: Verwijder het spruitstuk niet van de bevestigingen. Buigen of draaien kan het spruitstuk beschadigen.

1. Verwijder de voorfilterpatroon (draai naar links) van de filterkop. Verwijder vervolgens de nafilterpatroon.
2. Gooi de patronen op de juiste manier weg.
3. Installeer nieuwe patronen in omgekeerde volgorde (eerst nafilter, dan voorfilter). Draai de patronen naar rechts om ze weer aan de filterkoppen te bevestigen. Draai ze niet te vast.
4. Verwijder en vervang de timerbatterij.
5. Spoel het omgekeerde osmose systeem door.

DEBIETREGELING

De debietregeling is vereist voor een goede werking van het omgekeerde osmose systeem. Zie Fig. 28. De debietregeling, die zich in de push-in elleboogfitting op de afvoerpoort van de systeembehuizing bevindt, zorgt ervoor dat het water met de vereiste snelheid door het membraan stroomt. Dit zorgt ervoor dat het systeem productwater van de beste kwaliteit produceert.
Controleer de debietregeling periodiek om er zeker van te zijn dat het kleine gaatje erdoorheen schoon en onbelemmerd is.
Als de debietregeling onderhoud nodig heeft, bekijk dan de exploded view in Fig. 28. Monteer en demonteer zoals weergegeven. Als de debietregeling in het spruitstuk blijft zitten wanneer de push-in elleboogfitting wordt verwijderd, moet u de klem en de o-ring van de afvoerpoort verwijderen, zoals weergegeven in de volgende sectie, om deze terug te halen.

FIG. 28

KLEM EN O-RING VERVANGEN

1. Verwijder de klem en de o-ring van de fitting met een kleine schroevendraaier. Kras de binnenwanden van de klempoort niet. Zie Fig. 29 & 30.
2. Reinig de klempoort, smeer met een smeermiddel op siliconenbasis en plaats de o-ringafdichting in de bodem van de poort. Zie Fig. 29 & 30.
3. Duw de klem naar binnen totdat deze op zijn plaats vastklikt. Zie Fig. 29 & 30.

Klem en o-ring vervangen
FIG. 29

Slang loskoppelen
FIG. 30

BATTERIJ VERVANGEN

Voltooi de volgende stappen om de batterij te vervangen.

1. Verwijder de schroef aan de rechterkant van de kraanvoet. Zie Fig. 31.
2. Duw de batterijhouder van de voorkant van de kraanvoet omhoog totdat deze loskomt van de kraanvoet. Zie Fig. 31.
3. Vervang de batterij (CR 2032 of equivalent). Plaats de batterij in de houder met de positieve (+) kant naar de achterkant van de houder gericht.
4. Wanneer de batterij is geïnstalleerd, knippert de LED zes keer en gaat uit. Dit geeft aan dat de batterij volledig is opgeladen. Na de zes keer knipperen gaat de timer in de 6-maanden cyclus. Als deze herhaaldelijk twee keer knippert, is het geen volledig opgeladen batterij.
5. Installeer de batterijhouder opnieuw en draai de montageschroef stevig vast. Zie Fig. 31.

FIG. 31

Probleemoplossing

Probleem: Chloorsmaak en/of -geur in het RO-productwater.
Oorzaak: Het chloorgehalte in uw waterleiding overschrijdt de maximale limieten en heeft het omgekeerde osmose membraan vernietigd.	Correctie: Als de waterleiding meer dan 2,0 ppm chloor bevat, is er extra filtering van de waterleiding naar de omgekeerde osmose nodig. Neem contact op met uw plaatselijke waterleverancier. Corrigeer deze situatie voordat u onderhoud aan het omgekeerde osmose systeem uitvoert.
Oorzaak: Het voorfilter vermindert geen chloor meer uit de waterleiding.	Correctie: Vervang de voorfilter, de nafilter en de omgekeerde osmose membraanpatronen.
Probleem: Andere smaak en/of geur.
Oorzaak: Nafilter verbruikt. Oorzaak: Omgekeerde osmose membraanpatroon verbruikt.	Correctie: Vervang de nafilterpatroon. Als de smaak en geur aanhouden, vervang dan de voorfilterpatroon en de omgekeerde osmose membraanpatroon.
Oorzaak: Verontreiniging in de productwateropslagtank.	Correctie: Gebruik reinigingsprocedures. Vervang de voorfilter- en nafilterpatronen.
Oorzaak: Systeemverontreiniging.	Correctie: Reinig het hele systeem. Bel 1-866-986-3223 voor instructies.
Probleem: Systeem produceert te langzaam productwater.
Oorzaak: Waterleiding naar het omgekeerde osmose systeem voldoet niet aan de specificaties.	Correctie: Verhoog de waterdruk, conditioneer het water, enz., indien nodig om te voldoen voordat u onderhoud aan het omgekeerde osmose systeem uitvoert.
Oorzaak: Voorfilter of omgekeerde osmose membraanpatronen verstopt met sediment.	Correctie: Vervang de voorfilterpatroon. Als de snelheid niet toeneemt, vervang dan de nafilterpatroon en de omgekeerde osmose membraanpatroon.
Probleem: Systeem produceert minder productwater dan normaal.
Oorzaak: Luchtdruk in de opslagtank minder dan 5-7 psi.	Correctie: Open de omgekeerde osmose kraan en laat de tank leeglopen totdat de stroom vertraagt tot een druppel. Houd de kraan open en controleer de tankdruk. Als deze laag is, breng dan de druk op 6 psi. Sluit de kraan om de tank weer te vullen.
Probleem: Hoge totale opgeloste vaste stoffen (TDS) in productwater.
Oorzaak: Waterleiding naar het omgekeerde osmose systeem voldoet niet aan de specificaties.	Correctie: Verhoog de waterdruk, conditioneer het water, enz., indien nodig om te voldoen voordat u onderhoud aan het omgekeerde osmose systeem uitvoert. Correctie: Stuur behandelde en onbehandelde watermonsters naar een wateranalyse laboratorium om te testen. Het is belangrijk om zowel het behandelde als het onbehandelde water te testen om de systeemprestaties te bepalen. Als de TDS niet binnen de prestatierichtlijnen van het systeem valt, vervang dan de voorfilter, de nafilter en de RO-membraanpatronen.
Oorzaak: Verstopte afvoerdebietregeling.	Correctie: Vervang het afvoerdebietregelinzetstuk.
Probleem: Continue waterstroom naar de afvoer en lage of geen waterproductie.
Oorzaak: Ontbrekend debietregelinzetstuk in de afvoerpoort.	Correctie: Zorg ervoor dat het debietregelinzetstuk op zijn plaats zit.
Probleem: Waterlekkage uit het luchtspleetgat van de kraan.
Oorzaak: Afvoerkant van de luchtspleet van de kraan (3/8" zwarte slang) verstopt, beperkt of onjuist aangesloten op het afvoerpunt.	Correctie: Inspecteer en verwijder de beperking of verstopping. Controleer of de afvoerleiding correct is aangelegd. Raadpleeg de installatie-instructies voor de juiste afvoeraansluiting.
Probleem: LED-indicator van de kraan werkt niet na het vervangen van de batterij.
Oorzaak: Batterij leeg.	Correctie: Vervang door een nieuwe batterij.
Oorzaak: Batterij onjuist geïnstalleerd.	Correctie: Installeer de batterij correct.
Probleem: Waterlekkage bij push-connect fittingen.
Oorzaak: Slang niet haaks afgesneden.	Correctie: Snijd de slang haaks af.
Oorzaak: Slang niet helemaal naar binnen geduwd.	Correctie: Duw de slang helemaal naar binnen.
Oorzaak: Slang gekerfd.	Correctie: Verwijder de slang uit de aansluiting. Verwijder het gekerfde gedeelte door de slang op een kortere lengte af te snijden. Plaats de slang opnieuw in de aansluiting. Als u de afvoerleiding verwijdert, laat dan de elleboogfitting waarmee deze is verbonden op zijn plaats zitten.
Oorzaak: Buitenste slangoppervlak niet glad.	Correctie: Verwijder de slang uit de aansluiting. Verwijder het probleemgebied door de slang op een kortere lengte af te snijden. Plaats de slang opnieuw in de aansluiting. Als u de afvoerleiding verwijdert, laat dan de elleboogfitting waarmee deze is verbonden op zijn plaats zitten.

Hulp nodig bij het oplossen van problemen?
Bel gratis 1-866-986-3223 Maandag t/m vrijdag, 8.00 - 19.00 uur EST of bezoek www.whirlpoolwatertreatment.com

Explosietekening

Onderdelenlijst

Sleutel nr.	Onderdeel nr.	Omschrijving
–	7333129	Montage Hardware Kit (inclusief 2 stuks van Sleutel Nrs. 1 & 2)
1		Schroef (2 benodigd)
2		Hanger Washer (2 benodigd)
–	7333137	Check Valve Kit (inclusief Sleutel Nr. 4 & 2 van Sleutel Nr. 3)
3		O-ring, Auto. Shutoff Cover (2 benodigd)
4		Check Assembly
–	7333145	Automatic Shutoff Kit (incl. Sleutel Nr. 7, 4 van Sleutel Nr. 6 & 6 van Sleutel Nr. 5)
5		Schroef (6 benodigd)
6		Washer (4 benodigd)
7		Automatic Shut-off Cover Assembly
–	7333179	Diaphragm Kit (inclusief Sleutel Nrs. 9, 10 & 2 van Sleutel Nr. 8)
8		Diaphragm (2 benodigd)
9		Plunger
10		Spacer Ring
–	7333153	Flow Control Kit (inclusief Sleutel Nrs. 11 & 12)
11		Flow Control Insert
12		Elbow, Plug-in, 1/4 Stem x 1/4 Tube
13	WHEERF	Pre & Post Filter Cartridge
14	WHEERM	RO Membrane Cartridge
15	7205326	Storage Tank
–	7333161	Tank Connector Kit (inclusief Sleutel Nr. 16-18)
16		Nut, 3/8" Tubing
17		Insert, 3/8" Tubing
18		Connector, 1/4 NPT x 3/8 Jaco
19	7208489	Drain Adapter
20	7227310	Tee, Feed Adapter
21	7292682	Faucet, with base and electronics
22	7272755	Cover (bestel decal hieronder)
23	7285368	Repl. Head Assembly (inclusief Sleutel Nrs. 3-10)
■	7275410	Decal, Cover
■	7301203	Sanitization Kit ●
■	7315189	Auxiliary Storage Tank ●
■	7161823	Tubing, 1/4" x 20' - white ▲●
■	7157280	Tubing, 3/8" x 20' - white ▲●
■	7314183	Coin Battery
■	7279749	Dropper

Schaf vervangingscartridges aan bij de detailhandelaar waar u uw omgekeerde osmosesysteem hebt gekocht.
Niet afgebeeld.
Niet inbegrepen.
Lengtes van de slangen voor installaties op afstand, directe vervanging van gekleurde lengtes van de slangen.

LET OP: Codes in de staat Massachusetts vereisen installatie door een erkende loodgieter en staan het gebruik van zadelkleppen niet toe.

Om reparatieonderdelen te bestellen, belt u gratis 1-866-986-3223, maandag - vrijdag, 8.00 uur - 19.00 uur EST.

Vervaardigd en gegarandeerd door Ecodyne Water Systems 1890 Woodlane Drive Woodbury, MN 55125

® / TM © 2013 Whirlpool. Alle rechten voorbehouden.

Referenties

• Whirlpool Water Solutions | Waterontharder & Filtratiesystemen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Whirlpool WHER25 Reverse Osmose Handleiding

Beschikbare talen
