Whirlpool WHES48 Handleiding

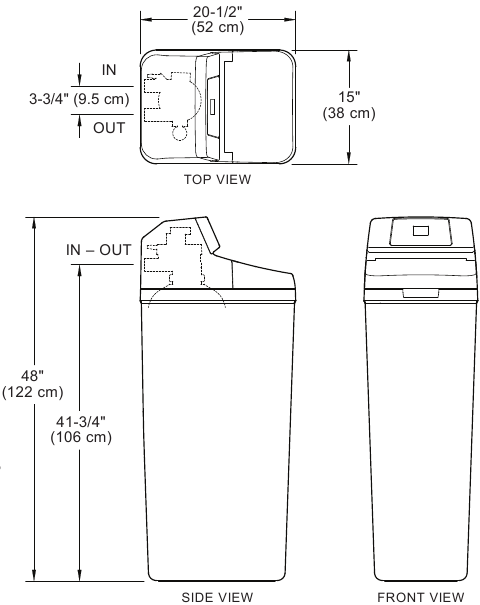

Afmetingen

AFB. 1

OPMERKING: Door variaties in productie en montage kan de hoogte van de waterontharder tot 1/2" verschillen en mogelijk niet overeenkomen met eerder geïnstalleerde systemen. Dit heeft geen invloed op de prestaties van het systeem.

Specificaties en prestatieclaims

Dit model heeft een efficiëntieclassificatie. De efficiëntieclassificatie is alleen geldig bij de minimale zoutdosis en het nominale servicevolume. De ontharder heeft een functie voor regeneratie op basis van vraag (D.I.R.) die voldoet aan specifieke prestatiespecificaties die bedoeld zijn om de hoeveelheid regeneratiepekel en water die tijdens de werking wordt gebruikt te minimaliseren.

Deze ontharder heeft een nominale onthardingsefficiëntie van niet minder dan 3.350 grein totale hardheidsuitwisseling per pond zout (op basis van natriumchloride) en mag niet meer zout leveren dan de vermelde classificatie of worden gebruikt met een aanhoudend maximaal servicevolume dat groter is dan de vermelde classificatie. Het is bewezen dat deze ontharder gedurende ten minste tien opeenvolgende minuten zacht water levert bij het nominale servicevolume. De nominale zoutefficiëntie wordt gemeten door middel van laboratoriumtests beschreven in NSF/ANSI-norm 44. Deze tests vertegenwoordigen de maximaal mogelijke efficiëntie die het systeem kan bereiken. Operationele efficiëntie is de daadwerkelijke efficiëntie nadat het systeem is geïnstalleerd. Deze is doorgaans lager dan de nominale efficiëntie, vanwege individuele toepassingsfactoren, waaronder waterhardheid, waterverbruik en andere verontreinigingen die de capaciteit van een ontharder verminderen.

	Model WHES48
Modelcode	L48P
Nominale onthardingscapaciteit (grein @ zoutdosis)	14.200 @ 2,8 lbs 37.900 @ 10,5 lbs 48.000 @ 18,1 lbs
Nominale efficiëntie (grein/pond zout @ minimale zoutdosis)	5.090 @ 2,8 lbs
Waterverbruik tijdens regeneratie @ minimale zoutdosis	3,0 gal. / 1.000 grein
Totaal waterverbruik per regeneratie @ maximale zoutdosis	44,2 gallon
Nominaal servicevolume	11,9 gpm
Hoeveelheid hars met hoge capaciteit voor ionenuitwisseling	1,33 cu. ft.
Drukval bij nominaal servicevolume	15 psig
Max. hardheid waterleiding	160 gpg
Max. helderwaterijzer waterleiding	12 ppm*
Druklimieten water (minimaal / maximaal)	20 - 125 psi**
Temperatuurlimieten water (minimaal / maximaal)	40 - 120°F
Minimaal servicevolume waterleiding	3 gpm
Intermitterende doorstroming @ 30 PSI	19,3 gpm***
Maximaal afvoervolume	2,0 gpm
Capaciteit zoutopslag	200 lbs

*De capaciteit voor het verminderen van helderwaterijzer wordt onderbouwd door laboratoriumtestgegevens. De staat Wisconsin vereist een aanvullende behandeling als de watertoevoer helderwaterijzer van meer dan 5 ppm bevat.

**Canada werkdruklimieten: 1,4 - 7,0 kg/cm².

***Het intermitterende volume vertegenwoordigt niet het maximale servicevolume dat wordt gebruikt om de nominale capaciteit en efficiëntie van de ontharder te bepalen. Continue werking bij volumes die groter zijn dan het servicevolume kan de capaciteit en efficiëntie beïnvloeden.

Dit systeem voldoet aan NSF/ANSI 44 voor de specifieke prestatieclaims zoals geverifieerd en onderbouwd door testgegevens.

Variabele zoutdosis: De zoutdosis wordt geselecteerd door de elektronische regelaars op het moment van regeneratie op basis van de benodigde hoeveelheid.

Voordat u begint

• De waterontharder vereist een minimale waterstroom van 3 gallons per minuut bij de inlaat. De maximaal toegestane inlaatwaterdruk is 125 psi. Als de druk overdag hoger is dan 80 psi, kan de druk 's nachts de maximale druk overschrijden. Gebruik indien nodig een drukreduceerventiel (het toevoegen van een drukreduceerventiel kan de doorstroming verminderen). Het niet gebruiken van een drukreduceerventiel kan schade aan het systeem veroorzaken, wat kan leiden tot overstromingen en schade aan eigendommen. Als uw huis is uitgerust met een terugstroombeveiliging, moet er een expansievat worden geïnstalleerd in overeenstemming met de lokale voorschriften en wetten.
• De waterontharder werkt op 24 V DC-elektrische voeding, geleverd door een direct in te pluggen voeding (meegeleverd). Zorg ervoor dat u de meegeleverde voeding gebruikt en deze aansluit op een nominale 120 V, 60 Hz huishoudelijk stopcontact dat zich alleen op een droge plaats bevindt, geaard is en correct is beschermd door een overstroombeveiliging, zoals een stroomonderbreker of zekering.
• Gebruik dit systeem niet om water te behandelen dat microbiologisch onveilig is of van onbekende kwaliteit is zonder adequate desinfectie stroomopwaarts of stroomafwaarts van het systeem.

Breng de waterontharder niet terug naar de winkel.
Als u vragen heeft, of als er onderdelen ontbreken of beschadigd zijn, bel dan gratis naar Toll Free 1-866-986-3223 of bezoek www.whirlpoolwatersolutions.com

Wanneer u belt, zorg er dan voor dat u het model- en serienummer bij de hand heeft, dat u kunt vinden op het classificatielabel, dat zich meestal op de rand onder de scharnieren van het zoutdeksel bevindt.

Inspecteer de zending

De onderdelen die nodig zijn om de waterontharder te monteren en te installeren, zijn bij het apparaat inbegrepen. Controleer de waterontharder grondig op mogelijke transportschade en ontbrekende onderdelen. Inspecteer ook de verzenddoos en noteer eventuele schade.

Verwijder en gooi alle verpakkingsmaterialen weg (of recycleer ze). Om te voorkomen dat kleine onderdelen verloren gaan, raden we u aan de kleine onderdelen in de onderdelenzak te bewaren totdat u ze gaat gebruiken.

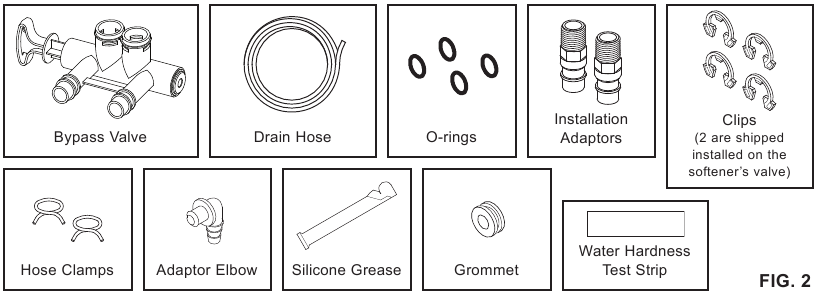

Paklijst

Informatie over waterbehandeling

IJZER

IJzer in water kan vlekken veroorzaken op kleding en sanitair. Het kan een negatief effect hebben op de smaak van voedsel, drinkwater en andere dranken. IJzer in water wordt gemeten in parts per million (ppm). De totale* ppm ijzer en het type of de typen* worden bepaald door chemische analyse. Er zijn vier verschillende soorten ijzer in water:

• Ferro-ijzer (helder water)
• Ferri-ijzer (rood water)
• Bacterieel en organisch gebonden ijzer
• Colloïdaal en anorganisch gebonden ijzer (ferro of ferri)

Ferro-ijzer (helder water) is oplosbaar en lost op in water. Deze waterontharder vermindert matige hoeveelheden van dit type ijzer (zie specificaties).** Ferro-ijzer (helder water) wordt meestal gedetecteerd door een watermonster te nemen in een heldere fles of glas. Direct na de afname is het monster helder. Naarmate het watermonster staat, wordt het geleidelijk troebel en lichtgeel of bruin als lucht het ijzer oxideert. Dit gebeurt meestal in 15 tot 30 minuten.

Als u de ontharder gebruikt om ferro-ijzer (helder water) te verminderen, voeg dan 5 grein toe aan de hardheidsinstelling voor elke 1 ppm ferro-ijzer (helder water). Zie het gedeelte "Waterhardheidsnummer instellen".

Ferri-ijzer (rood water) en bacterieel en organisch gebonden ijzer zijn onoplosbaar. Deze waterontharder verwijdert geen ferri-ijzer of bacterieel ijzer. Dit ijzer is direct zichtbaar wanneer het uit een kraan wordt getapt, omdat het is geoxideerd voordat het het huis bereikt. Het verschijnt als kleine, troebele gele, oranje of roodachtige zwevende deeltjes. Nadat het water een tijdje heeft gestaan, bezinken de deeltjes op de bodem van de container. Over het algemeen worden deze ijzers uit water verwijderd door filtratie. Chlorering wordt ook aanbevolen voor bacterieel ijzer.

Colloïdaal en anorganisch gebonden ijzer is van ferri- of ferro-vorm die niet uit het water kan worden gefilterd of uitgewisseld. Deze waterontharder verwijdert geen colloïdaal ijzer. In sommige gevallen kan de behandeling colloïdaal ijzerwater verbeteren. Colloïdaal ijzerwater heeft meestal een gele kleur wanneer het wordt getapt. Na enkele uren te hebben gestaan, blijft de kleur bestaan en bezinkt het ijzer niet, maar blijft het in het water zweven.

SEDIMENT

Sediment is fijn, vreemd materiaal dat in water zweeft. Deze waterontharder verwijdert geen sediment. Dit materiaal is meestal klei of slib. Extreme hoeveelheden sediment kunnen het water een troebele uitstraling geven. Een sedimentfilter dat stroomopwaarts van de waterontharder is geïnstalleerd, corrigeert deze situatie normaal gesproken.

* Water kan een of meer van de vier soorten ijzer en een combinatie hiervan bevatten. Totaal ijzer is de som van de inhoud.

** De capaciteit voor het verminderen van helderwaterijzer wordt onderbouwd door laboratoriumtestgegevens.

Installatievereisten

LOCATIEVEREISTEN

Houd rekening met al het volgende bij het selecteren van een installatielocatie voor de waterontharder.

• Plaats de waterontharder niet waar vriestemperaturen voorkomen. Probeer geen water boven 120ºF te behandelen. Schade door vriestemperaturen of warm water maakt de garantie ongeldig.
• Om al het water in huis te conditioneren, installeert u de waterontharder dicht bij de waterleidinginlaat en stroomopwaarts van alle andere sanitaire aansluitingen, met uitzondering van buitenwaterleidingen. Buitenkranen moeten op hard water blijven om verspilling van behandeld water en zout te voorkomen.
• Een nabijgelegen afvoer is nodig om het afvoerspoelwater (afvoer) af te voeren. Gebruik een vloerafvoer, wasbak, verzamelput, standpijp of andere opties (controleer uw lokale voorschriften). Zie de paragrafen "Luchtspleetvereisten" en "Ventielafvoervereisten".
• De waterontharder werkt op 24 V DC-elektrische voeding, geleverd door een direct in te pluggen voeding (meegeleverd). Zorg voor een nabijgelegen 120 V, 60 Hz stopcontact in overeenstemming met NEC en lokale voorschriften.
• Installeer de waterontharder altijd tussen de waterinlaat en de waterverwarmer. Alle andere geïnstalleerde waterbehandelingsapparatuur moet tussen de waterinlaat en de waterontharder worden geïnstalleerd (zie Afbeelding 4 hieronder).
• Vermijd installatie in direct zonlicht. Overmatige zonnewarmte kan vervorming of andere schade aan niet-metalen onderdelen veroorzaken.

SANITAIRE VOORSCHRIFTEN

Alle sanitaire voorzieningen moeten worden voltooid in overeenstemming met nationale, staats- en lokale sanitaire voorschriften.

In de staat Massachusetts: De sanitaire code 248-CMR van het Commonwealth of Massachusetts moet worden nageleefd. Een erkende loodgieter moet worden gebruikt voor deze installatie.

LUCHTSPLEETVEREISTEN

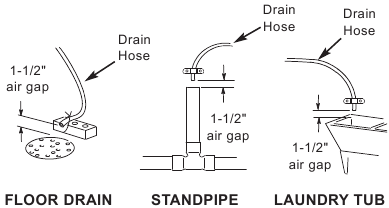

Er is een afvoer nodig voor regeneratiewater (zie afbeelding 3).

AFB. 3

Een vloerafvoer, dicht bij de waterontharder, heeft de voorkeur. Een wasbak, standpijp, enz. zijn andere afvoermogelijkheden. Zet de ventielafvoerslang op zijn plaats vast. Laat een luchtspleet van 1-1/2" tussen het uiteinde van de slang en de afvoer. Deze opening is nodig om te voorkomen dat rioolwater terugstroomt in de waterontharder. Plaats het uiteinde van de afvoerslang niet in de afvoer.

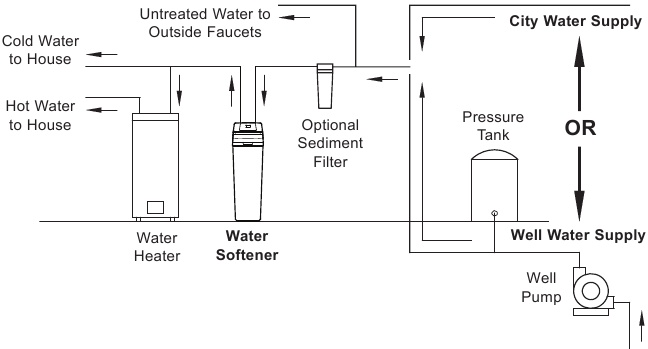

DE JUISTE VOLGORDE OM WATERBEHANDELINGSAPPARATUUR TE INSTALLEREN

AFB. 4

VENTIELAFVOERVEREISTEN

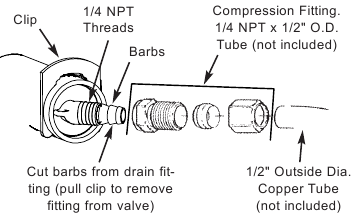

Meet met behulp van de flexibele afvoerslang (meegeleverd) de benodigde lengte en knip deze af. Een flexibele afvoerslang is niet toegestaan in alle plaatsen (controleer uw sanitaire voorschriften). Als de plaatselijke voorschriften het gebruik van een flexibele afvoerslang niet toestaan, moet er een starre ventielafvoer worden gebruikt. Koop een compressiefitting (1/4 NPT x minimale buis van 1/2 inch) en buizen van 1/2" bij uw plaatselijke ijzerhandel.

AFB. 5

Sluit indien nodig een starre afvoer aan (zie afbeelding 6).

AFB. 6

OPMERKING: Maak de ventielafvoerleiding zo kort en direct mogelijk.

AANSLUIT-/AFVOEROPTIES SANITAIR

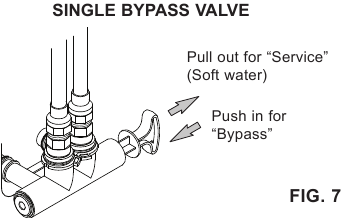

Installeer altijd een enkele bypass-ventiel (meegeleverd), zoals weergegeven in afbeelding 7,

of, indien gewenst, kunnen onderdelen voor een bypass-systeem met 3 ventielen (niet meegeleverd) worden gekocht en gemonteerd, zoals weergegeven in afbeelding 8.

AFB. 8

Met bypass-ventielen kunt u de watertoevoer naar de ontharder afsluiten voor onderhoud, maar heeft u nog steeds water in de leidingen in huis.

Gebruik:

• Koperen buis
• Buis met schroefdraad
• PEX-buis (vernet polyethyleen)
• CPVC-kunststofbuis
• Andere buizen die zijn goedgekeurd voor gebruik met drinkwater

Soldeer niet met het sanitair dat is aangesloten op de enkele bypass-ventiel. Soldeerhitte beschadigt het kunststof ventiel.

Installatie-instructies

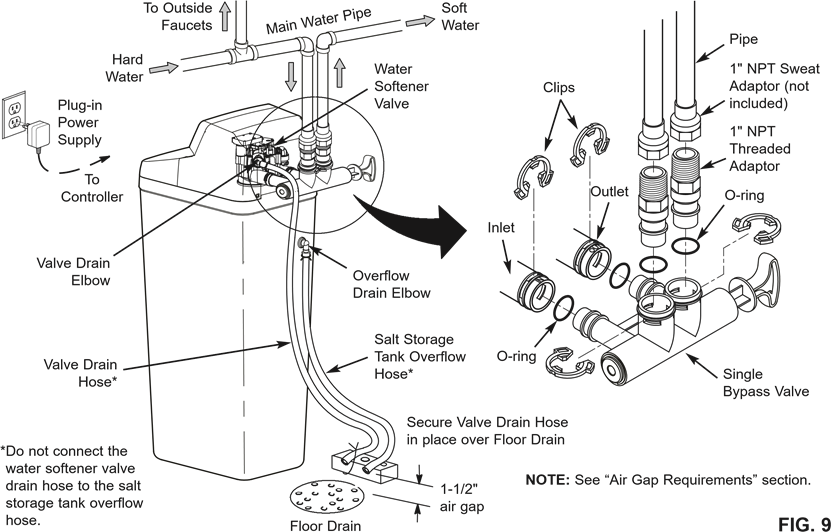

TYPISCHE INSTALLATIE

SCHAKEL DE WATTOEVOER UIT

1. Sluit de hoofdkraan van de watertoevoer, die zich in de buurt van de waterpomp of watermeter bevindt.
2. Open alle kranen om al het water uit de leidingen in huis te laten lopen.

OPMERKING: Zorg ervoor dat u geen water uit de boiler laat lopen, omdat dit de elementen van de boiler kan beschadigen.

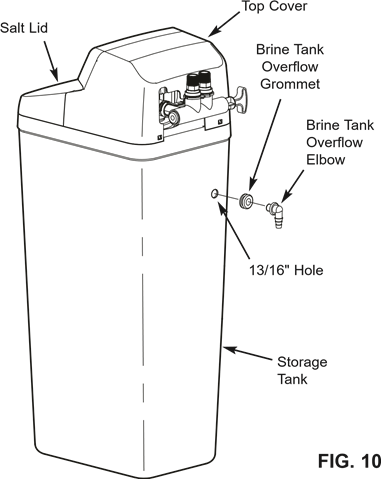

INSTALLEER DE OVERLOOPBOCHT VAN DE ZOUTBAK

Installeer de doorvoerrubber en de overloopbocht van de zoutbak in het gat met een diameter van 13/16" aan de achterkant van de zijwand van de zoutopslagtank.

OPMERKING: De overloopbocht van de zoutbak is geschikt voor een slang met een I.D. van 1/2" of 3/8".

VERPLAATS DE WATERONTHARDER

Gevaarlijk gewicht
Gebruik twee of meer personen om de waterontharder te verplaatsen en te installeren of te verwijderen.
Als u dit niet doet, kan dit leiden tot rugletsel of ander letsel.

1. Verplaats de waterontharder naar de gewenste locatie. Plaats hem op een stevige, vlakke ondergrond.

   Plaats geen vulplaatjes direct onder de zoutopslagtank om de ontharder waterpas te zetten. Het gewicht van de tank, wanneer deze vol water en zout is, kan ervoor zorgen dat de tank bij de vulplaat scheurt.
2. Controleer visueel en verwijder eventueel vuil uit de inlaat- en uitlaatpoorten van de waterontharder.
3. Zorg ervoor dat de turbine-assemblage vrij ronddraait in de "out"-poort van de klep.
4. Als dit nog niet is gebeurd, breng dan een dun laagje siliconenvet aan op de o-ringen van de enkele bypassklep.

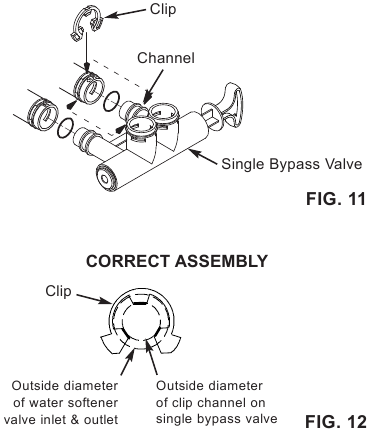

5. Duw de enkele bypassklep zo ver mogelijk in de ontharderklep. Klik de twee grote houdclips van bovenaf op hun plaats, zoals weergegeven in Afbeeldingen 11 & 12.


OPMERKING: Zorg ervoor dat alle 3 de lipjes van de clip door de overeenkomstige gaten op de inlaat of uitlaat van de waterontharderklep gaan en volledig in het kanaal op de enkele bypassklep zitten. Zorg ervoor dat de lipjes volledig vastzitten.

Zorg ervoor dat de clips stevig op hun plaats klikken, zodat de enkele bypassklep er niet uit kan worden getrokken.

Gevaar voor elektrische schokken
Installeer, voordat u de installatie op metalen leidingen uitvoert, veilig twee aardingsklemmen en een #4 koperdraad volgens de installatie-instructies.
Het niet opvolgen van deze instructies kan leiden tot de dood of een elektrische schok.

AARDINGSINFORMATIE

(voor installaties op metalen leidingen)

De hoofdleiding van de waterleiding wordt vaak gebruikt om stopcontacten in huis te aarden. Aarding beschermt u tegen elektrische schokken. Het installeren van de waterontharder met een plastic bypassklep zal deze aarde verbreken. Voordat u met de installatie begint, koopt en installeert u veilig twee aardingsklemmen en een #4 koperdraad over de locatie waar de ontharder zal komen, waarbij u deze aan beide uiteinden stevig vastklemt, zoals weergegeven in Afbeelding 13.

AFB. 13

OPMERKING: Controleer de lokale loodgieters- en elektriciteitsvoorschriften voor de juiste installatie van de aardedraad. De installatie moet hieraan voldoen. In Massachusetts moeten de loodgietersvoorschriften van Massachusetts worden nageleefd. Raadpleeg uw erkende loodgieter.

VOLTOOI DE INLAAT- EN UITLAATLEIDINGEN

Meet, snijd en monteer losjes leidingen en fittingen van de hoofdwaterleiding naar de inlaat- en uitlaatpoorten van de waterontharderklep. Zorg ervoor dat de fittingen volledig op elkaar zitten en dat de leidingen vierkant en recht zijn.

Zorg ervoor dat de toevoerleiding voor hard water naar de inlaatzijde van de waterontharderklep gaat.

OPMERKING: Inlaat en uitlaat zijn gemarkeerd op de waterontharderklep. Volg de waterstroomrichting om er zeker van te zijn dat het harde water naar de inlaat gaat.

Zorg ervoor dat u alle leidingen past, uitlijnt en ondersteunt om te voorkomen dat er spanning op de inlaat en uitlaat van de waterontharderklep komt te staan. Spanning door verkeerd uitgelijnde of niet-ondersteunde leidingen kan schade aan het systeem veroorzaken.

Voltooi de inlaat- en uitlaatleidingen voor het type leiding dat u gaat gebruiken.

INSTALLEER DE AFVOERSLANG VAN DE KLEP

1. Meet, snijd op de benodigde lengte en sluit de 3/8" afvoerleiding (meegeleverd) aan op de afvoerfitting van de waterontharderklep. Gebruik een slangklem om de slang op zijn plaats te houden.
   OPMERKING: Maak de afvoerleiding van de klep zo kort en direct mogelijk.

   Als de voorschriften een stijve afvoerleiding vereisen, zie het gedeelte "Afvoereisen voor kleppen".
2. Leid de afvoerslang of koperen buis naar de vloerafvoer. Zet de afvoerslang vast. Dit voorkomt "zweepslagen" tijdens regeneraties. Zie het gedeelte "Luchtspleisvereisten".

INSTALLEER DE OVERLOOPSLANG VAN DE ZOUTOPLAGTANK

1. Meet, snijd op de benodigde lengte en sluit de 3/8" afvoerleiding (meegeleverd) aan op de overloopbocht van de zoutopslagtank en zet deze vast met een slangklem.
2. Leid de slang naar de vloerafvoer, of een ander geschikt afvoerpunt niet hoger dan de afvoerfitting op de zoutopslagtank (dit is een afvoer op basis van zwaartekracht). Als de tank overloopt met water, stroomt het overtollige water naar het afvoerpunt. Snijd de afvoerleiding op de gewenste lengte en leid deze netjes uit de weg.

Voor een goede werking van de waterontharder mag u de afvoerslang van de waterontharderklep niet aansluiten op de overloopslang van de zoutopslagtank.

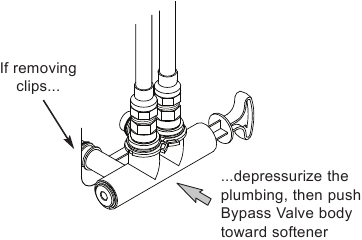

TEST OP LEKKAGE

Voer de volgende stappen in de juiste volgorde uit om luchtdruk in de waterontharder en het leidingsysteem te voorkomen:

1. Open twee of meer ontharde koudwaterkranen in de buurt van de waterontharder, stroomafwaarts van de waterontharder.
2. Plaats de bypassklep (enkele of 3-wegklep) in de "bypass"-positie (bypass). Zie Afbeeldingen 7 & 8.
3. Open langzaam de hoofdkraan van de watertoevoer. Laat water lopen totdat er een constante stroom uit de geopende kranen komt, zonder luchtbellen.
4. Plaats de bypassklep(pen) in de "service"- of zachtwaterpositie als volgt:
   • Enkele bypassklep: Beweeg de klepsteel langzaam richting "service", waarbij u een paar keer pauzeert om de waterontharder met water te vullen.
   • 3-weg bypassklep: Sluit de bypassklep volledig en open de uitlaatklep. Open langzaam de inlaatklep en pauzeer een paar keer om de waterontharder met water te vullen.
5. Open na ongeveer drie minuten een warmwaterkraan totdat er een constante stroom is en er geen luchtbellen meer zijn, en sluit vervolgens deze kraan.
6. Sluit alle koudwaterkranen en controleer op lekkages bij de leidingaansluitingen die u hebt gemaakt.
7. Controleer op lekkages rond clips bij de inlaat en uitlaat van de ontharder. Als er een lekkage optreedt bij een clip, haal dan de druk van de leidingen af (schakel de watertoevoer uit en open de kranen) voordat u de clip verwijdert. Wanneer u clips bij de inlaat of uitlaat van de ontharder verwijdert, duw dan het huis van de enkele bypassklep naar de ontharder toe (zie Afbeelding 14). Onjuiste verwijdering kan de clips beschadigen. Installeer geen beschadigde clips opnieuw.

   AFB. 14

VOEG WATER EN ZOUT TOE AAN DE ZOUTOPLAGTANK

Gevaarlijk gewicht
Gebruik twee of meer personen om zoutzakken te verplaatsen en op te tillen.
Als u dit niet doet, kan dit leiden tot rugletsel of ander letsel.

1. Voeg met behulp van een container ongeveer drie gallons schoon water toe aan de zoutopslagtank.
2. Voeg zout toe aan de opslagtank. Gebruik zoutbrokken, -korrels of grof zeezout met minder dan 1% onzuiverheden.

STEEK DE STEKKER IN HET STOPCONTACT

Tijdens de installatie kan de bedrading van de waterontharder worden verplaatst of verschoven. Zorg ervoor dat alle draadverbindingsstukken stevig vastzitten op de achterkant van de elektronische printplaat en zorg ervoor dat alle bedrading zich uit de buurt van het kleptandwiel en het motorbereik bevindt, die tijdens regeneraties draaien.

1. Steek de stekker in een stopcontact dat niet door een schakelaar wordt bediend.

OPMERKING: De boiler is gevuld met hard water en zal, naarmate er warm water wordt gebruikt, opnieuw worden gevuld met behandeld water. Binnen enkele dagen zal het warme water volledig behandeld zijn. Om direct volledig behandeld warm water te hebben, wacht u tot de eerste herlading voorbij is. Tap vervolgens de boiler af (volg de instructies voor de boiler) totdat er koud water uit komt.

DESINFECTEER DE WATERONTHARDER / DESINFECTEER NA SERVICE

1. Open het zoutdeksel en giet ongeveer 3 oz. (6 eetlepels) huishoudbleek in de pekelput van de ontharder.
2. Zorg ervoor dat de bypassklep(pen) in de "service"- (open) positie staat.
3. Start een herlading (regeneratie). Zie "Start een herlading".
4. Nadat de herlading is voltooid, opent u een koudwaterkraan volledig, stroomafwaarts van de ontharder, en laat u 50 gallons water door het systeem stromen. Dit duurt minstens 20 minuten. Sluit de kraan.

De waterontharder programmeren

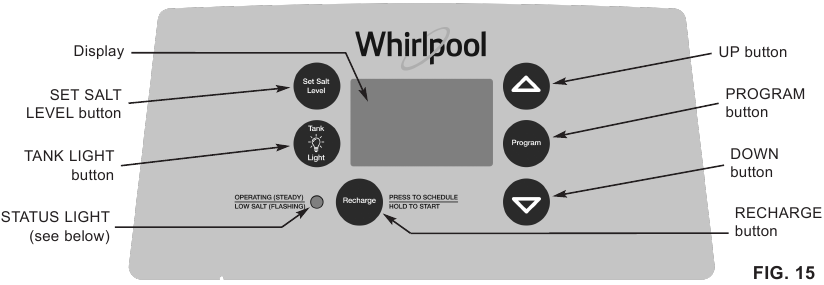

STATUSLAMPJE

Wanneer de waterontharder is aangesloten op de elektriciteit, werkt het statuslampje op het bedieningspaneel als volgt:

• Langzaam knipperend lampje, samen met de zoutniveau-indicatoren in het display - Het zoutmonitorsysteem geeft een laag zoutniveau aan en moet worden ingesteld. Zie "Zoutniveau instellen".
• Langzaam knipperend lampje, samen met de woorden "SCHEDULED CLEAN" (GEPLANDE REINIGING) in het display - Er zijn vier maanden verstreken op de timer van het systeem sinds het opstarten of de laatste reset. Dit is een herinnering om driemaal per jaar Whirlpool® WHE-WSC Water Softener Cleanser te gebruiken. Om de timer te resetten, drukt u op een willekeurige knop op het bedieningspaneel en de knipperende woorden verdwijnen. Het statuslampje stopt met knipperen, tenzij het systeem ook een laag zoutgehalte heeft (zie hierboven).
• Snel knipperend lampje, met "CURRENT TIME" (HUIDIGE TIJD) in het display en de klok die langzaam knippert - De huidige tijd moet worden ingesteld, hetzij tijdens de eerste keer opstarten, hetzij na een lange stroomstoring. Zie "Tijd instellen", rechts.
• Snel knipperend lampje, met "Err" (Fout) in het display - De elektronische zelftest heeft een probleem gedetecteerd. Zie "Probleemoplossing".
• Continu brandend lampje (knippert niet) - Het systeem heeft stroom en vereist geen aandacht.

DE ONTHARDER PROGRAMMEREN

Wanneer de stroomvoorziening in het stopcontact wordt gestoken, worden de modelcode (L48P) en een softwareversienummer (voorbeeld: J3.9) kort in het display weergegeven. Vervolgens verschijnen de woorden "CURRENT TIME" (HUIDIGE TIJD) en begint 12:00 PM te knipperen.

TIJD INSTELLEN

Als de woorden "CURRENT TIME" (HUIDIGE TIJD) niet in het display worden weergegeven, drukt u op de knop PROGRAM totdat ze dat wel doen.

1. Druk op de knoppen OMHOOG of OMLAAG om de huidige tijd in te stellen. Omhoog verplaatst het display naar voren; omlaag zet de tijd terug. Zorg ervoor dat AM of PM correct is.

   FIG. 16

OPMERKING: Druk op de knoppen en laat ze snel los om het display langzaam vooruit te zetten. Houd de knoppen ingedrukt om snel vooruit te gaan.

WATERHARDHEID INSTELLEN

1. Druk nogmaals op de knop PROGRAM om een knipperende "25" en het woord "HARDNESS" (HARDHEID) weer te geven.

   FIG. 17
2. Druk op de knoppen OMHOOG of OMLAAG om het hardheidsgetal van uw water in te stellen.
   OPMERKING: Als uw watertoevoer ijzer bevat, compenseer dit dan door het hardheidsgetal van het water te verhogen. Stel bijvoorbeeld dat uw water een hardheid van 20 gpg heeft en 2 ppm ijzer bevat. Tel 5 op bij het hardheidsgetal voor elke 1 ppm ijzer. In dit voorbeeld zou u 30 gebruiken voor uw hardheidsgetal.


OPLAADTIJD (REGENERATIETIJD) INSTELLEN

1. Druk nogmaals op de knop PROGRAM om een knipperende "2:00 AM" en de woorden "RECHARGE TIME" (OPLAADTIJD) weer te geven. Dit is voor de meeste huishoudens een goed moment om het opladen te starten, omdat er geen water in gebruik is.

   FIG. 18
2. Als u de starttijd van het opladen wilt wijzigen, drukt u op de knoppen OMHOOG of OMLAAG totdat de gewenste tijd wordt weergegeven. Zorg ervoor dat AM of PM correct is.

ZOUTTYPE INSTELLEN

1. Druk nogmaals op de knop PROGRAM om een knipperende "nACL" weer te geven.

   FIG. 19
   Met het zouttype kunt u kiezen tussen natriumchloride (NaCl), wat gewoon onthardingszout is, of kaliumchloride (KCl), wat een alternatief is voor natriumchloride. KCl (kaliumchloride) kan worden gebruikt als de gebruiker van de waterontharder een natriumarm dieet volgt en zich zorgen maakt over de hoeveelheid natrium in de watertoevoer.
   KCl moet worden gebruikt in overeenstemming met de volgende stappen om u jarenlang onderhoudsvrij gebruik te garanderen.
   Plaats slechts één zak KCl tegelijk in uw ontharder (de zoutopslagtank mag niet meer dan 60 pond KCl tegelijk bevatten).
   OPMERKING: Een ontharder die KCl gebruikt, mag niet worden geplaatst in gebieden met grote temperatuurschommelingen of een hoge luchtvochtigheid (KCl kan in deze omgevingen hard worden en de ontharder onbruikbaar maken).
2. Controleer maandelijks de pekelbak en de pekelput (zwarte buis in de zoutopslagtank). Als er verharding aanwezig is, giet dan kleine hoeveelheden warm water op de verharde plekken totdat ze loskomen.
3. Zorg ervoor dat u het juiste zouttype instelt, afhankelijk van welk type zout wordt gebruikt (NaCl of KCl). Gebruik de knoppen OMHOOG of OMLAAG om te schakelen tussen NaCl en KCl, en druk vervolgens op de knop PROGRAM om de selectie in te voeren.
4. Druk nogmaals op de knop PROGRAM om terug te keren naar het normale display.

EEN OPLAADBEURT STARTEN

1. Houd de knop RECHARGE drie seconden ingedrukt totdat "RECHARGE" (OPLADEN) in het display begint te knipperen, om een oplaadbeurt te starten. Deze oplaadbeurt trekt de desinfecterende bleekmiddel in en door de waterontharder. Alle lucht die in de waterontharder achterblijft, wordt naar de afvoer afgevoerd. Controleer gedurende deze tijd regelmatig op lekkages.

OPMERKING: Zoals bij alle andere toepassingen van watersystemen, kunnen er lekkages optreden. Lekkages zijn mogelijk niet direct zichtbaar. Controleer 24 uur nadat de eerste oplaadcyclus is voltooid opnieuw op lekkages.

GEHEUGEN BIJ STROOMUITVAL

Als de stroomtoevoer naar de waterontharder wegvalt, behoudt het "geheugen" in het timercircuit alle instellingen gedurende enkele uren. Terwijl de stroom uit is, is het display leeg en regenereert de waterontharder niet. Wanneer de stroomtoevoer is hersteld, gebeurt het volgende:

Reset de huidige tijd alleen als het display knippert.

De HARDHEID en OPLAADTIJD hoeven nooit te worden gereset, tenzij een wijziging gewenst is. Zelfs als de klok na een lange stroomstoring onjuist is, werkt de ontharder zoals het hoort om uw water zacht te houden. Regeneraties kunnen echter op het verkeerde moment van de dag plaatsvinden totdat u de klok op de juiste tijd hebt gezet.

OPMERKING: Als de waterontharder aan het regenereren was toen de stroom uitviel, zal hij de cyclus nu voltooien.

Controllerfuncties

OPLADEN

De RECHARGE-knop wordt gebruikt om direct een regeneratie te starten.

1. Houd de RECHARGE-knop ingedrukt tot de woorden "RECHARGE", "SERVICE" en "FILL" op het scherm knipperen.

   AFBEELDING 20: RECHARGE gestart

De waterontharder gaat direct over tot de vulcyclus van de regeneratie. "RECHARGE" zal tijdens de regeneratie knipperen. Na voltooiing is de volledige wateronthardingscapaciteit hersteld. Terwijl de waterontharder een regeneratie uitvoert, wordt de resterende tijd tot het einde van de regeneratie weergegeven op het scherm tijdens alle cycli, behalve de vulcyclus.

OPMERKING: Vermijd het gebruik van warm water terwijl de ontharder regenereert, omdat de boiler wordt bijgevuld met ongefilterd hard water.

RECHARGE GEPLAND

Als u niet direct een regeneratie wilt starten, maar wel een extra regeneratie wilt inplannen voor de volgende vooraf ingestelde regeneratietijd, doet u het volgende:

1. Druk op de RECHARGE-knop en laat deze los (houd deze niet ingedrukt).

   AFBEELDING 21: RECHARGE gepland

De woorden "RECHARGE SCHEDULED" knipperen op het display en de ontharder regenereert op het volgende regeneratietijdstip. Het woord "RECHARGE" knippert tijdens de regeneratie. Na voltooiing is de volledige wateronthardingscapaciteit hersteld.

ZOUTNIVEAU INSTELLEN

De waterontharder heeft een zoutniveau-indicatorlampje om u eraan te herinneren zout toe te voegen aan de opslagtank.

OPMERKING: U moet het zoutniveau instellen telkens wanneer u zout toevoegt aan de waterontharder.

Om dit monitorsysteem in te stellen:

1. Til het zoutdeksel op en egaliseer het zout in de opslagtank.
2. De zoutniveauschaal op de zoutput in de tank heeft de nummers 0 tot 8. Observeer het hoogste nummer waar het geëgaliseerde zout zich bevindt, of het dichtstbijzijnde.
3. Druk op de SET SALT LEVEL button (ZOUTNIVEAU INSTELLEN) totdat zwarte ovalen overeenkomen met het zoutniveau (zie afbeelding 22). Op niveau 2 of lager knippert het lampje "Low Salt Level" (Laag zoutniveau).

   AFBEELDING 22

Als u de zoutmonitor wilt uitschakelen, drukt u op de SET SALT LEVEL button (ZOUTNIVEAU INSTELLEN) totdat "SALT LEVEL OFF" (ZOUTNIVEAU UIT) op het display verschijnt (zie afbeelding 23).

AFBEELDING 23

TANKVERLICHTING

De waterontharder is uitgerust met tankverlichting om het zoutniveau in de zouttank te bekijken. Druk eenmaal op de tankverlichtingsknop op de elektronische bediening en de tankverlichting gaat aan. Door nogmaals op de tankverlichtingsknop te drukken, wordt het licht uitgeschakeld. De tankverlichting wordt automatisch uitgeschakeld na een periode van 15 minuten als de tankverlichtingsknop niet wordt gebruikt om deze uit te schakelen.

AFBEELDING 24

ZOUTZUINIGHEID

Wanneer deze functie is ingeschakeld, werkt de waterontharder met een zoutzuinigheid van 4000 grains hardheid per pond zout of hoger (regenereert mogelijk vaker met een kleinere zoutdosering en minder water). De ontharder wordt geleverd met deze functie UITGESCHAKELD.

1. Houd de PROGRAM button (PROGRAMMA) ingedrukt totdat het scherm in Afbeelding 25 wordt weergegeven.

   AFBEELDING 25
   Zodra u in dit scherm bent, drukt u eenmaal op de PROGRAM button (PROGRAMMA) en een van de twee schermen in Afbeelding 26 wordt weergegeven. AFBEELDING 25
2. Druk op de UP (OMHOOG) of DOWN (OMLAAG) buttons om ON (AAN) of OFF (UIT) in te stellen. Wanneer ingesteld op ON (AAN), wordt het efficiëntiepictogram in de linkerbenedenhoek van het normale run-display weergegeven.

3. Druk vijf keer op de PROGRAM button (PROGRAMMA) om terug te keren naar het normale run-display.

In de staat Californië: u moet de Salt Efficiency Feature (Zoutzuinigheidsfunctie) inschakelen. Dit kan vaker regeneraties initiëren. Het werkt echter met 4000 grains per pond zout of hoger.

WATERSTROOMINDICATOR

Wanneer de ontharder water uit de uitlaatpoort laat stromen, toont het display waterdruppels die langs de rechterkant van het scherm naar beneden scrollen (zie afbeelding 27).

AFBEELDING 27

Hoe sneller de waterstroom, hoe sneller de druppels knipperen.

Druppels geven de waterstroom door de ontharder aan

REINIGING / HELDER WATER IJZERREDUCTIE

Deze functie is gunstig bij watertoevoer met ferro-ijzer (helder water). De standaardinstelling is OFF (UIT). Wanneer deze functie is ingesteld op ON (AAN), vindt er eerst een extra terugspoel- en snelle spoelcyclus plaats, voorafgaand aan de normale regeneratiesequentie. Dit zorgt voor extra reiniging van het harsbed voordat het wordt geregenereerd met het zoutpekel. Om water te besparen, zet u deze functie UIT als uw watertoevoer geen ijzer of sedimenten bevat.

1. Houd de PROGRAM button (PROGRAMMA) ingedrukt totdat het scherm in Afbeelding 25 wordt weergegeven. Zodra u in dit scherm bent, drukt u twee keer op de PROGRAM button (PROGRAMMA) en een van de twee schermen in Afbeelding 28 wordt weergegeven.

   AFBEELDING 28
2. Druk op de UP (OMHOOG) of DOWN (OMLAAG) buttons om ON (AAN) of OFF (UIT) in te stellen.
3. Druk vier keer op de PROGRAM button (PROGRAMMA) om terug te keren naar het normale run-display.

REINIGINGSFUNCTIE MINUTEN

De Clean / Clear Water Iron Reduction feature (Reiniging / Helder water ijzerreductie functie) (hierboven beschreven) kan worden aangepast, van 1 tot 15 minuten. Om deze cyclustijd te wijzigen, gebruikt u de UP (OMHOOG) button (knop) om de tijd te verlengen, of de DOWN (OMLAAG) button (knop) om de tijd te verkorten. De standaardwaarde voor deze functie is 8 minuten.

1. Houd de PROGRAM button (PROGRAMMA) ingedrukt totdat het scherm in Afbeelding 25 wordt weergegeven. Zodra u in dit scherm bent, drukt u drie keer op de PROGRAM button (PROGRAMMA) en het display in Afbeelding 29 wordt weergegeven.

   AFBEELDING 29
2. Druk op de UP (OMHOOG) of DOWN (OMLAAG) buttons om het aantal minuten in te stellen.
3. Druk drie keer op de PROGRAM button (PROGRAMMA) om terug te keren naar het normale run-display.

MAXIMAAL AANTAL DAGEN TUSSEN REGENERATIES

De waterontharder regelt automatisch de regeneratiefrequentie. Dit zorgt voor de grootste operationele efficiëntie en, onder de meeste omstandigheden, moet deze functie in deze automatische modus blijven staan. U kunt deze functie echter aanpassen als u een regeneratie wilt forceren om de zoveel dagen. Als uw watertoevoer bijvoorbeeld helder waterijzer bevat, wilt u mogelijk de ontharder om de paar dagen regenereren om het harsbed schoon te houden. Het maximale aantal dagen tussen regeneraties kan worden ingesteld van 1 tot 15 dagen, als volgt:

OPMERKING: De ontharder regenereert uit zichzelf indien nodig, zelfs als het vóór het ingestelde aantal dagen is.

1. Houd de PROGRAM button (PROGRAMMA) ingedrukt totdat het scherm in Afbeelding 30 wordt weergegeven.

   AFBEELDING 30
   Zodra u in dit scherm bent, drukt u vier keer op de PROGRAM button (PROGRAMMA) en het display in Afbeelding 31 wordt weergegeven.

   AFBEELDING 31
2. Druk op de UP (OMHOOG) of DOWN (OMLAAG) buttons om het aantal dagen in te stellen.
3. Druk twee keer op de PROGRAM button (PROGRAMMA) om terug te keren naar het normale scherm met de tijd van de dag.

12-UURS OF 24-UURS KLOK

Alle tijdweergaven worden weergegeven in de standaard kloktijd (AM en PM) bij de standaard 12-uursinstelling. Als 24-uurs klokweergaven gewenst zijn, volgt u de onderstaande stappen:

1. Houd de PROGRAM button (PROGRAMMA) ingedrukt totdat het scherm in Afbeelding 30 wordt weergegeven. Zodra u in dit scherm bent, drukt u vijf keer op de PROGRAM button (PROGRAMMA) en een van de twee schermen in Afbeelding 32 wordt weergegeven.

   AFBEELDING 32
2. Druk op de UP (OMHOOG) of DOWN (OMLAAG) buttons om de tijdnotatie in te stellen.
3. Druk nogmaals op de PROGRAM button (PROGRAMMA) om terug te keren naar het normale scherm met de tijd van de dag.

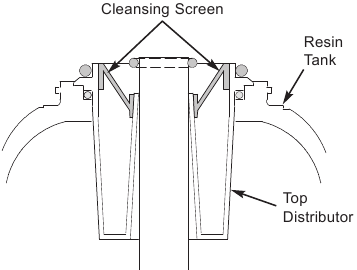

REINIGINGSFUNCTIE

De reinigingsfunctie zorgt ervoor dat grotere sedimentdeeltjes niet in het leidingsysteem van het huis terechtkomen. Wanneer water door de ontharder stroomt, worden de grotere sedimentdeeltjes opgevangen in de geïntegreerde mand en vervolgens vóór elke regeneratie naar de afvoer gespoeld. De reinigingsfunctie biedt extra bescherming voor watergebruikende apparaten door de kans te verkleinen dat grotere deeltjes in de verschillende productkleppen en -filters terechtkomen. De "Clean Feature" (Reinigingsfunctie) kan worden ingeschakeld om een extra terugspoeling te bieden die het reinigingsfilter schoonhoudt. De standaardinstelling is OFF (UIT).

De reinigingsfunctie is niet bedoeld als vervanging voor voorbehandelingsfiltratie. Voor toepassingen met probleemwater wordt extra sedimentfiltratie aanbevolen.

AFBEELDING 33

Routineonderhoud

REINIGER VOOR WATERONTHARDER

De fabrikant adviseert om, zoals aangegeven, elke vier maanden Whirlpool® WHE-WSC Waterontharder Reiniger te gebruiken.

Til de deksel van de pekelput op en giet de volledige fles van 473 ml Whirlpool® Waterontharder Reiniger erin. Houd de RECHARGE (OPLADEN) knop drie seconden ingedrukt, totdat "RECHARGE" (OPLADEN) begint te knipperen op het display. Dit handmatig opladen duurt ongeveer twee uur. Als er smaak, geur of verkleuring in het water wordt waargenomen, laad de ontharder dan nogmaals handmatig op en laat vervolgens een koudwaterkraan direct na de ontharder lopen totdat het water normaal smaakt, ruikt en er normaal uitziet.

ZOUT TOEVOEGEN

Open de zoutdeksel en controleer regelmatig het zoutopslagniveau. Als de waterontharder al het zout gebruikt voordat u het bijvult, zult u hard water ervaren. Controleer het zout om de twee of drie weken totdat u een routine voor het bijvullen hebt vastgesteld. Voeg altijd zout toe als het niveau minder dan 1/4 vol is.

OPMERKING: Als u kaliumchloride (KCl) gebruikt, vul dan niet hoger dan niveau 4 op de pekelputschaal.

OPMERKING: In vochtige gebieden is het het beste om het zoutopslagniveau lager te houden en vaker bij te vullen om "brugvorming" van het zout te voorkomen.

Aanbevolen zout: Nugget, pellet of grof zeezout met minder dan 1% onzuiverheden.
Niet aanbevolen zout: Steenzout, hoog in onzuiverheden, blok, korrelig, tafelzout, ijs smelten, ijs maken zouten, enz.

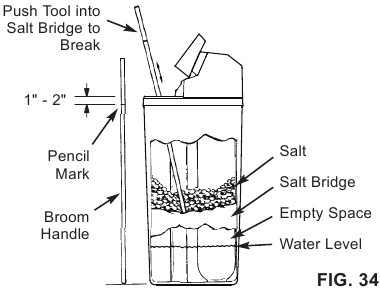

EEN ZOUTBRUG BREKEN

Soms vormt zich een harde korst of zout "brug" in de zouttank. Het wordt meestal veroorzaakt door een hoge luchtvochtigheid of de verkeerde soort zout. Wanneer het zout "bruggen" vormt, ontstaat er een lege ruimte tussen het water en het zout. Dan lost het zout niet op in het water om pekel te maken. Zonder pekel wordt het harsbed niet opgeladen en zal er hard water ontstaan.

Als de opslagtank vol zout zit, is het moeilijk te zien of u een zoutbrug hebt. Een brug kan zich onder los zout bevinden. Neem een bezemsteel, of een vergelijkbaar gereedschap, en houd deze naast de waterontharder. Meet de afstand van de vloer tot de rand van de waterontharder. Duw vervolgens de bezemsteel voorzichtig recht naar beneden in het zout. Als er een hard object wordt gevoeld voordat de potloodstreep gelijk is met de bovenkant, is het hoogstwaarschijnlijk een zoutbrug. Duw voorzichtig op verschillende plaatsen in de brug om deze te breken. Gebruik geen scherpe of puntige voorwerpen, omdat u de zouttank kunt doorboren. Probeer de zoutbrug niet te breken door op de buitenkant van de zouttank te slaan. U kunt de tank beschadigen.

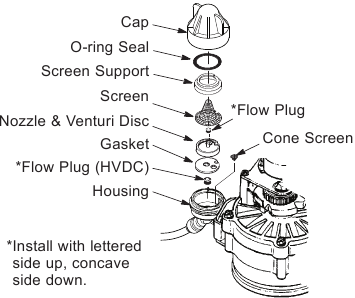

DE SPUITMOND & VENTURI REINIGEN

Een schone spuitmond & venturi (zie Afbeelding 35) is noodzakelijk voor een goede werking van de waterontharder.

AFB. 35

Deze kleine component creëert de zuiging om pekel van de zouttank naar de harstank te verplaatsen. Als deze verstopt raakt met zand, slib, vuil, enz., werkt de waterontharder niet en zal er hard water ontstaan.

Zorg ervoor dat het kleine gat in de pakking direct gecentreerd is boven het kleine gat in de spuitmond & venturi-behuizing. Zorg ervoor dat de cijfers naar boven gericht zijn.

Om toegang te krijgen tot de spuitmond & venturi, verwijdert u de bovenklep van de waterontharder. Zet de bypass-klep(pen) in de bypass-stand. Zorg ervoor dat de waterontharder in de zachtwatercyclus (service) staat (geen waterdruk bij spuitmond & venturi). Houd vervolgens de spuitmond & venturi-behuizing met één hand vast en schroef de dop los. Verlies de o-ringafdichting niet. Til de schermsteun en het scherm eruit. Verwijder vervolgens de spuitmond & venturi-schijf, pakking en stroomplug(gen). Was de onderdelen in warm zeepwater en spoel ze af met schoon water. Zorg ervoor dat u zowel de boven- als de onderkant van de spuitmond & venturi-schijf reinigt. Gebruik indien nodig een kleine borstel om ijzer of vuil te verwijderen. Maak de oppervlakken van de spuitmond & venturi niet krassend, misvormd, enz.

Plaats alle onderdelen voorzichtig in de juiste volgorde terug. Smeer de o-ringafdichting in met siliconenvet en plaats deze op zijn plaats. Installeer en draai de dop met de hand vast terwijl u de behuizing ondersteunt. Te strak aandraaien kan de dop of behuizing breken. Zet de bypass-klep(pen) in de service (zacht water) stand.

Laad de ontharder op om het waterniveau in de tank te verlagen. Dit zorgt er ook voor dat de ontharder volledig is opgeladen en klaar is om weer zacht water te leveren. Controleer het waterniveau in de tank door in de pekelput te kijken. Als het waterniveau niet daalt na het opladen, is het probleem niet opgelost. Bel 1-866-986-3223.

BESCHERM DE WATERONTHARDER TEGEN VRIESPUNT

Als de ontharder is geïnstalleerd op een plaats waar deze kan bevriezen (zomerhuisje, huis aan het meer, enz.), moet u al het water eruit laten lopen om mogelijke schade door vorst te voorkomen. Om de ontharder af te tappen:

1. Sluit de afsluitklep op de hoofdwaterleiding van het huis, in de buurt van de watermeter of druktank.
2. Open een kraan in de zachtwaterleidingen om de druk in de ontharder te ontluchten.
3. Verplaats de stang in de enkele bypass-klep naar bypass. Sluit de inlaat- en uitlaatklep in een 3-kleppen bypass-systeem en open de bypass-klep. Als u weer water in de huisleidingen wilt, opent u de afsluitklep op de hoofdwaterleiding opnieuw.
4. Trek de stekker uit het stopcontact. Open de zoutdeksel en verwijder de bovenklep van de ontharder. Verwijder beide afvoerslangen als deze het verplaatsen van de ontharder in positie boven de afvoer belemmeren.
5. Verwijder voorzichtig de grote houdklemmen bij de inlaat en uitlaat van de ontharder. Scheid de ontharder van de plastic installatieadapters of van de bypass-klep.

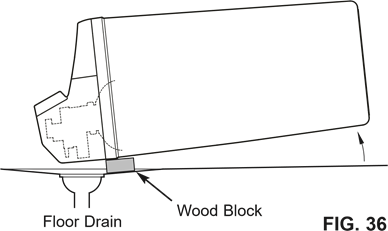

6. Leg een stuk van 5 cm dik karton in de buurt van de vloerafvoer (zie Afbeelding 36).

7. Verplaats de ontharder dicht bij de afvoer. Kantel hem langzaam en voorzichtig totdat de rand op het houten blok rust met de inlaat en uitlaat boven de afvoer. Laat het gewicht van de ontharder niet op de inlaat- en uitlaatfittingen rusten, anders kunnen ze breken.
8. Kantel de onderkant van de ontharder een paar centimeter omhoog en houd deze vast totdat al het water is afgetapt. Laat de ontharder zo liggen totdat u hem weer wilt gebruiken. Steek schone vodden in de inlaat en uitlaat om vuil, insecten, enz. buiten te houden.

Gids voor probleemoplossing

PROBLEEM	OORZAAK	OPLOSSING
Geen zacht water	Geen zout in de opslagtank.	Vul bij met zout en gebruik vervolgens de functie RECHARGE NOW (NU OPLADEN).
Geen zacht water & display is leeg	Stroomvoorziening niet aangesloten op het stopcontact of stroomkabel losgekoppeld van de achterkant van de elektronische kaart of storing in de stroomvoorziening.	Controleer op stroomuitval en corrigeer dit. Reset de elektronische bedieningselementen en gebruik vervolgens de functie RECHARGE NOW (NU OPLADEN).
	Zekering gesprongen, stroomonderbreker uitgeschakeld of circuit uitgeschakeld (zie "Geheugen voor stroomuitval").	Vervang de zekering, reset de stroomonderbreker of schakel het circuit in en gebruik vervolgens de functie RECHARGE NOW (NU OPLADEN).
	Storing in de elektronische bedieningskaart.	Vervang de elektronische bedieningskaart.
Geen zacht water & zoutniveau daalt niet	"Brugvorming" in de zoutopslagtank.	Raadpleeg het gedeelte "Een zoutbrug breken" om deze te breken.
	Bypass-klep(pen) in "bypass"-stand.	Zet de bypass-klep(pen) in de "service"-stand.
Geen zacht water & zoutopslagtank vol water, water dat naar de afvoer loopt terwijl het apparaat in de zachtwatercyclus staat	Vuile, verstopte of beschadigde spuitmond & venturi-eenheid	Demonteer, reinig en inspecteer de spuitmond & venturi (zie het gedeelte "De spuitmond & venturi reinigen".
	Lek door een fout in de binnenklep.	Vervang de afdichtingen en de rotor.
	De afvoerslang van de klep is verstopt.	De slang mag geen knikken, scherpe bochten of waterstroomblokkades hebben (zie het gedeelte "Vereisten voor klepafvoer".
	De afvoerleiding van de klep en de overloopafvoer van de zoutopslagtank zijn verbonden door een T-stuk.	Koppel het T-stuk los en laat aparte afvoerleidingen lopen.
	Lage of hoge waterdruk van het systeem (lage druk kan de pekelaanzuiging tijdens het opladen verstoren, hoge druk kan leiden tot defecten aan de onderdelen van de binnenklep).	Als de druk laag is, verhoog dan de opbrengst van de bronpomp tot minimaal 20 psi. Als de druk overdag hoger is dan 100 psi, voeg dan een drukreduceerventiel toe aan de toevoerleiding naar de ontharder. Neem contact op met een erkende loodgieter.
	Pekelvlotter vuil of kapot.	Reinig of vervang de vlottereenheid van de pekelklep.
	Lek tussen de klep en de harstank.	Vervang de o-ringen tussen de harstank en de klep.
Soms hard water	Onjuiste tijd ingesteld.	Controleer en wijzig de tijdinstelling.
	Onjuiste waterhardheid ingesteld.	Raadpleeg het gedeelte "Waterhardheid instellen" om dit correct in te stellen.
	Onjuiste modelcode geprogrammeerd.	Raadpleeg het gedeelte "De waterontharder programmeren" om dit correct in te stellen.
	Er wordt warm water gebruikt wanneer de ontharder regenereert.	Vermijd het gebruik van warm water terwijl de ontharder regenereert, omdat de boiler zich dan vult met hard water.
	Mogelijke toename van de waterhardheid.	Test onbehandeld water op hardheid en ijzer en programmeer de waterontharder dienovereenkomstig (zie het gedeelte "Waterhardheid instellen" om dit in te stellen.
	Lekkende kraan of toiletklep. Overmatig waterverbruik.	Een klein lek kan in een paar dagen honderden liters water verspillen. Repareer alle lekken en sluit de kranen altijd volledig.
IJzer in water	Helder water met ijzer in de watertoevoer.	Test onbehandeld water op hardheid en ijzer en programmeer de waterontharder dienovereenkomstig (zie het gedeelte "Waterhardheid instellen" om dit in te stellen.
	. IJzer in zacht water.	Reinig het harsbed met Resin Bed Cleaner (harsbedreiniger). Volg de instructies op de verpakking.
	Bacterieel of organisch gebonden ijzer.	Kan niet worden behandeld door een waterontharder.
Hars in de huishoudelijke loodgieterij	Scheur in de verdeler of de stijgbuis.	Vervang de harstankeenheid.
Zoutopslagtank lekt	Scheur in de zouttank.	Vervang de zoutopslagtankeenheid.
Motor staat stil of klikt	Storing in de motor of een interne klepfout die een hoog koppel op de motor veroorzaakt.	Vervang de rotor/afdichting. Vervang de motor & schakelaar.
Foutcode Err1, Err3 of Err4 verschijnt	Fout in de kabelboom of de aansluitingen op de positieschakelaar.	Vervang de kabelboom of de aansluitingen op de positieschakelaar.
	Fout in de schakelaar.	Vervang de schakelaar.
	Fout in de klep waardoor een hoog koppel ontstaat.	Vervang de rotor/afdichting.
	Motor defect.	Vervang de motor.
Foutcode Err5	Storing in de elektronische bediening.	Vervang de elektronische bedieningskaart.

Probleemoplossing

AUTOMATISCHE ELEKTRONISCHE DIAGNOSE

Deze waterontharder heeft een zelfdiagnosefunctie voor het elektrische systeem (met uitzondering van ingangsvermogen en/of watermeter). De waterontharder bewaakt elektronische componenten en circuits voor correcte werking. Als er een storing optreedt, verschijnt er een foutcode in het display.

AFB. 37

Terwijl er een foutcode in het display verschijnt, zijn alle knoppen buiten werking, behalve de PROGRAM-knop. PROGRAM blijft in werking, zodat de servicemonteur de Manual Advance Diagnostics (zie hieronder) kan uitvoeren om het probleem verder te isoleren.

Procedure voor het verwijderen van de foutcode uit het display:

1. Haal de stekker van de voeding uit het stopcontact.
2. Verhelp het probleem.
3. Steek de stekker van de voeding weer in het stopcontact.
4. Wacht 8 minuten. De foutcode keert terug als het probleem niet is verholpen.

HANDMATIGE VOORUITGESCHREVEN DIAGNOSE

Gebruik de volgende procedures om de waterontharder door de regeneratiecycli te laten lopen om de werking te controleren.
Til het zoutdeksel eraf, verwijder de bovenklep door de lipjes aan de achterkant te ontgrendelen en naar voren te bewegen om de werking van de nok en de schakelaar tijdens het draaien van de klep te observeren.

1. Houd PROGRAM 3 seconden ingedrukt totdat "000" in het display verschijnt en laat dan los.
2. De 3 cijfers geven de werking van de watermeter als volgt aan:
   000 (constant) = Er wordt geen zacht water gebruikt en er stroomt geen water door de meter.
   Open een nabijgelegen kraan met zacht water.
   000 tot 140 (voortdurend) = Herhaalt voor elke gallon water die door de meter stroomt.
3. Symbolen in het display geven de werking van de POSITIEschakelaar aan (zie figuur 38).

4. Gebruik de RECHARGE-knop (opladen) om de klep handmatig naar elke cyclus te bewegen en de correcte werking van de schakelaar te controleren.
   OPMERKING: Zorg ervoor dat het water in contact staat met het zout en niet gescheiden is door een zoutbrug (zie de sectie "Een zoutbrug breken").
5. In dit diagnosescherm is de volgende informatie beschikbaar, wat om verschillende redenen nuttig kan zijn. Deze informatie wordt door de computer bewaard vanaf het eerste moment dat er elektrische stroom op de elektronische controller wordt aangesloten.
   1. Druk op de UP-knop om het aantal dagen weer te geven dat deze elektronische bediening elektrische stroom heeft gehad.
   2. Druk op de DOWN-knop om het aantal regeneraties weer te geven dat door deze elektronische bediening is geïnitieerd sinds het codenummer is ingevoerd.
6. Houd de PROGRAM-knop ingedrukt totdat de modelcode (L48P) in het display verschijnt. Deze code identificeert het wateronthardermodel. Als er een onjuiste modelcode wordt weergegeven, werkt de waterontharder met onjuiste configuratiegegevens.

   AFB. 39
7. Om het codenummer te wijzigen, drukt u op de UP- of DOWN-knop totdat de juiste code wordt weergegeven.
8. Om terug te keren naar de huidige tijdsweergave, drukt u op de PROGRAM-knop.

RESETTEN NAAR FABRIEKSINSTELLINGEN

Om de elektronische controller terug te zetten naar de fabrieksinstellingen voor alle instellingen (tijd, hardheid, enz.):

1. Druk op de PROGRAM-knop en houd deze ingedrukt totdat het display twee keer verandert om de knipperende modelcode weer te geven.
2. Druk op de UP-knop (een paar keer, indien nodig) om een knipperende "SoS" weer te geven.

   AFB. 40
3. Druk op de PROGRAM-knop en de elektronische controller wordt opnieuw opgestart.
4. Stel de huidige tijd, hardheid, enz. in.

HANDMATIGE VOORUITGESCHREVEN REGENERATIECONTROLE

Deze controle verifieert de juiste werking van de klepmotor, het vullen van de pekelbak, het aanzuigen van pekel, regeneratiedebieten en andere controllerfuncties. Voer altijd de eerste controles en de handmatig geïnitieerde diagnose uit.

OPMERKING: Het display van de elektronische bediening moet een constante tijd weergeven (niet knipperend). Als er een foutcode wordt weergegeven, drukt u eerst op de PROGRAM-knop om het diagnosedisplay te openen.

1. Druk op de RECHARGE-knop en houd deze 3 seconden ingedrukt. RECHARGE begint te knipperen terwijl de klep van de waterontharder van de service- naar de vulpositie gaat. Schijn met een zaklamp in de pekelput en observeer hoe vulwater de tank binnenkomt.
   Als er geen water in de tank komt, zoek dan naar een verstopt mondstuk, venturi, vulstroomplug, pekelbuis of pekelklep stijgbuis.
2. Nadat u het vullen hebt waargenomen, drukt u op de RECHARGE-knop om de klep van de waterontharder in de pekelpositie te bewegen. Er begint een langzame waterstroom naar de afvoer. Controleer de pekelafname uit de pekelbak door met een zaklamp in de pekelput te schijnen en een merkbare daling van het vloeistofniveau te observeren. Dit kan 15 tot 20 minuten duren.

OPMERKING: Zorg ervoor dat het water in contact staat met het zout en niet gescheiden is door een zoutbrug (zie de sectie "Een zoutbrug breken").

Als de waterontharder geen pekel aanzuigt, controleer dan op (meest waarschijnlijk tot minst waarschijnlijk):

• Vuil of verstopt mondstuk en venturi, zie de sectie "Het mondstuk en de venturi reinigen".
• Mondstuk en venturi zitten niet op de pakking of de pakking is vervormd.
• Klepafdichtingen lekken (zie Probleemoplossing).
• Beperking in de klepafvoer, waardoor een tegendruk ontstaat (bochten, knikken, te hoog, enz.). Zie de sectie "Installeer de afvoerslang van de klep".
• Verstopping in de pekelklep of pekelbuis.

OPMERKING: Als de waterdruk van het systeem laag is, kan een te lange of verhoogde afvoerslang tegendruk veroorzaken, waardoor de pekelaanzuiging stopt. Vermijd afvoerslanglengtes van meer dan 30 voet. Vermijd het verhogen van de slang tot meer dan 8 voet boven de vloer.

3. Druk op de RECHARGE-knop om de klep van de waterontharder in de terugspoelpositie te bewegen. Zoek naar een snelle waterstroom uit de afvoerslang. Controleer of de afvoer de stroom en het volume voldoende kan verwerken.
   Een verstopte stroom duidt op een verstopte bovenste verdeler, terugspoelstroomplug of afvoerslang.
4. Druk op de RECHARGE-knop om de klep van de waterontharder in de snelle spoelpositie te bewegen. Zoek opnieuw naar een snelle afvoerstroom. Laat de waterontharder een paar minuten spoelen om eventuele pekel die na de pekelcyclus in de harstank is achtergebleven, weg te spoelen.
5. Om de klep van de waterontharder terug te zetten in de servicepositie, drukt u op de RECHARGE-knop.

Hulp nodig bij het oplossen van problemen?
Bel gratis 1-866-986-3223 of bezoek whirlpoolwatersolutions.com
Wanneer u belt, zorg er dan voor dat u het model- en serienummer bij de hand hebt, dat u kunt vinden op de typeplaat, meestal op de rand onder de scharnieren van het zoutdeksel.

Bedradingsschema

AFB. 41

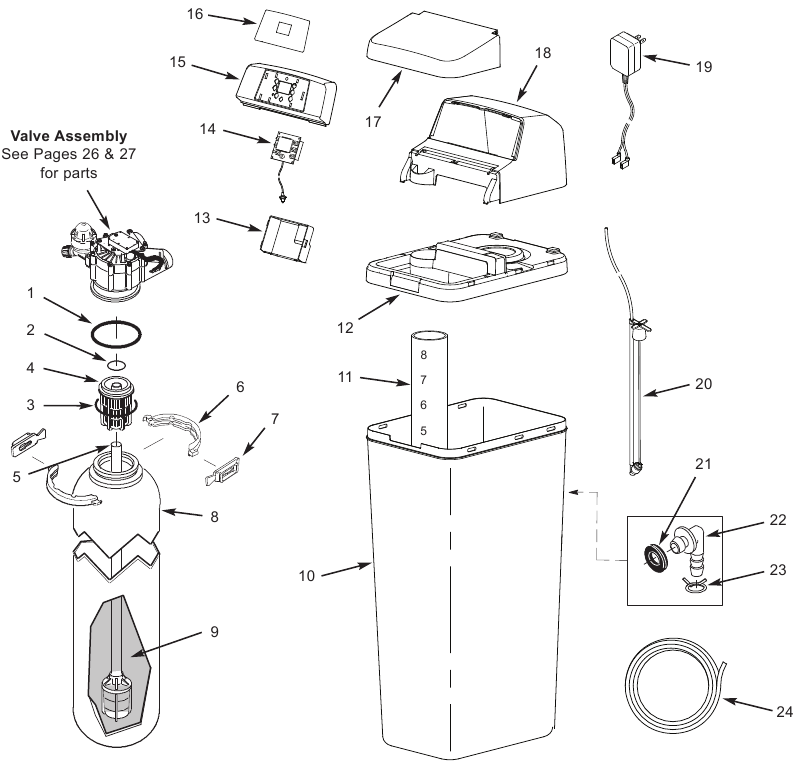

Explosietekening waterontharder

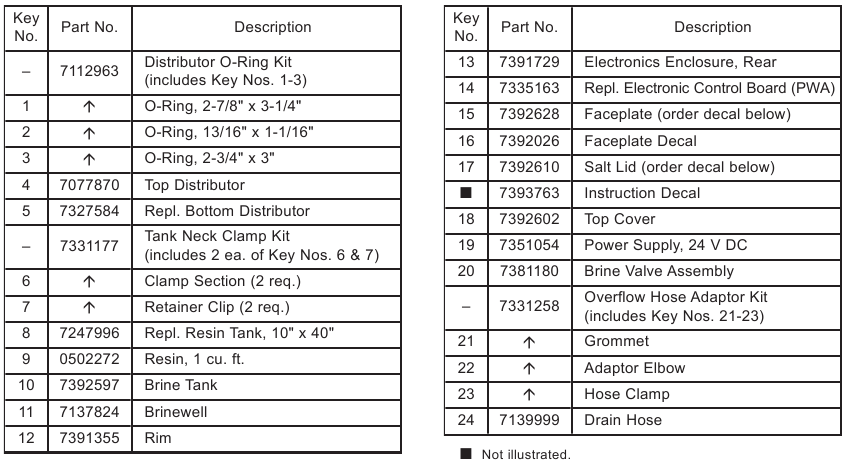

Onderdelenlijst waterontharder

Om reparatieonderdelen te bestellen, belt u gratis 1-866-986-3223.

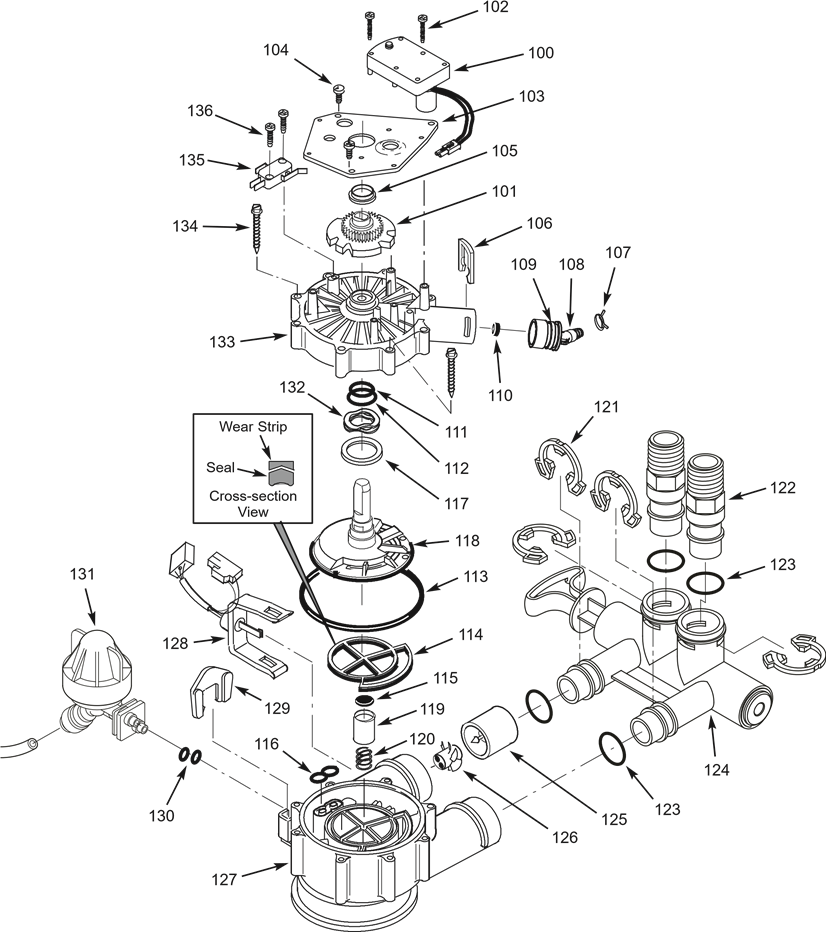

Explosietekening klep

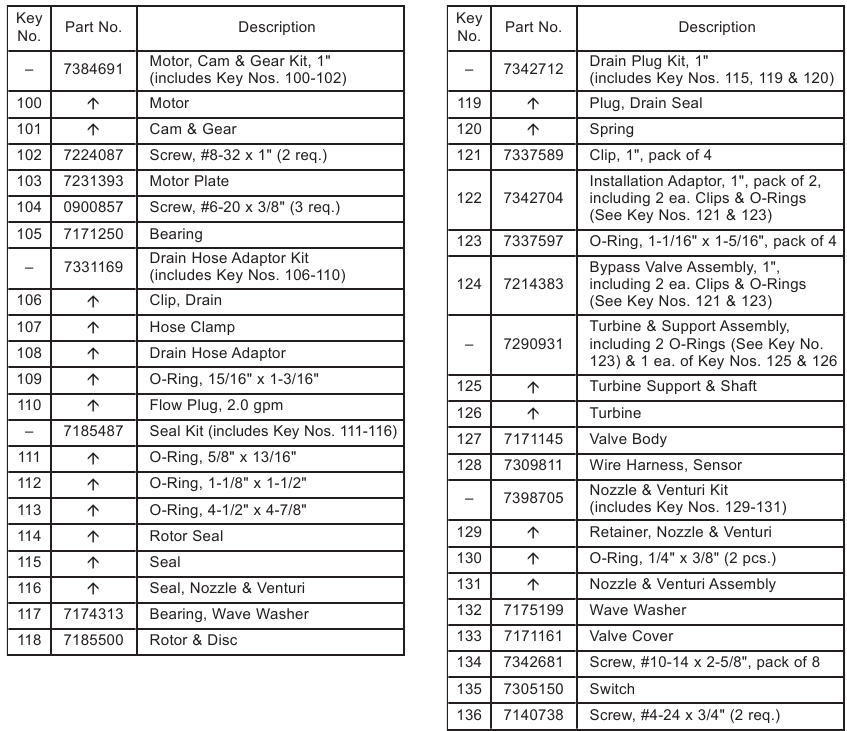

Onderdelenlijst klep

Veiligheid waterontharder

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.
We hebben veel veiligheidsberichten in deze handleiding en op uw apparaat geplaatst. Lees en volg altijd alle veiligheidsberichten.

Dit is het veiligheidswaarschuwingssymbool.
Dit symbool waarschuwt u voor mogelijke gevaren die u en anderen kunnen doden of verwonden.
Alle veiligheidsberichten volgen het veiligheidswaarschuwingssymbool en het woord "DANGER" (GEVAAR) of "WARNING" (WAARSCHUWING). Deze woorden betekenen:

U kunt worden gedood of ernstig gewond raken als u de instructies niet onmiddellijk opvolgt.

U kunt worden gedood of ernstig gewond raken als u de instructies niet opvolgt.

Alle veiligheidsberichten vertellen u wat het mogelijke gevaar is, vertellen u hoe u de kans op letsel kunt verkleinen en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.

In de staat Massachusetts: De sanitaire code 248-CMR van het Gemenebest van Massachusetts moet worden nageleefd. Er moet een erkende loodgieter worden gebruikt voor deze installatie.

In de staat Californië: U moet de instelling Salt Efficiency Feature (zoutbesparingsfunctie) op ON (AAN) zetten. Dit kan frequentere oplaadbeurten initiëren. Het apparaat werkt echter met 4.000 korrels per pond zout of hoger. Om de Salt Efficiency Feature (zoutbesparingsfunctie) in te schakelen, volgt u de instructies in de sectie "Salt Efficiency" (zoutbesparing) van deze handleiding.

Vragen?

Bel gratis 1-866-986-3223 of bezoek whirlpoolwatersolutions.com

Wanneer u belt, zorg er dan voor dat u het model- en serienummer bij de hand hebt, dat u kunt vinden op de typeplaat, meestal op de rand onder de scharnieren van het zoutdeksel.

Referenties

• Whirlpool Water Solutions | Water Softener & Filtration Systems
• Whirlpool Water Solutions | Water Softener & Filtration Systems

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Whirlpool WHES48 Handleiding

Beschikbare talen
