Leviton MC 7008 / MC 7016 / MC 7024 Handleiding

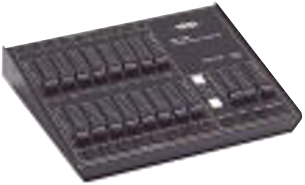

MC 7008

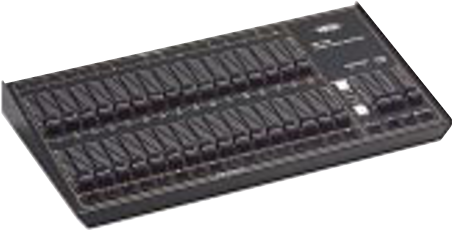

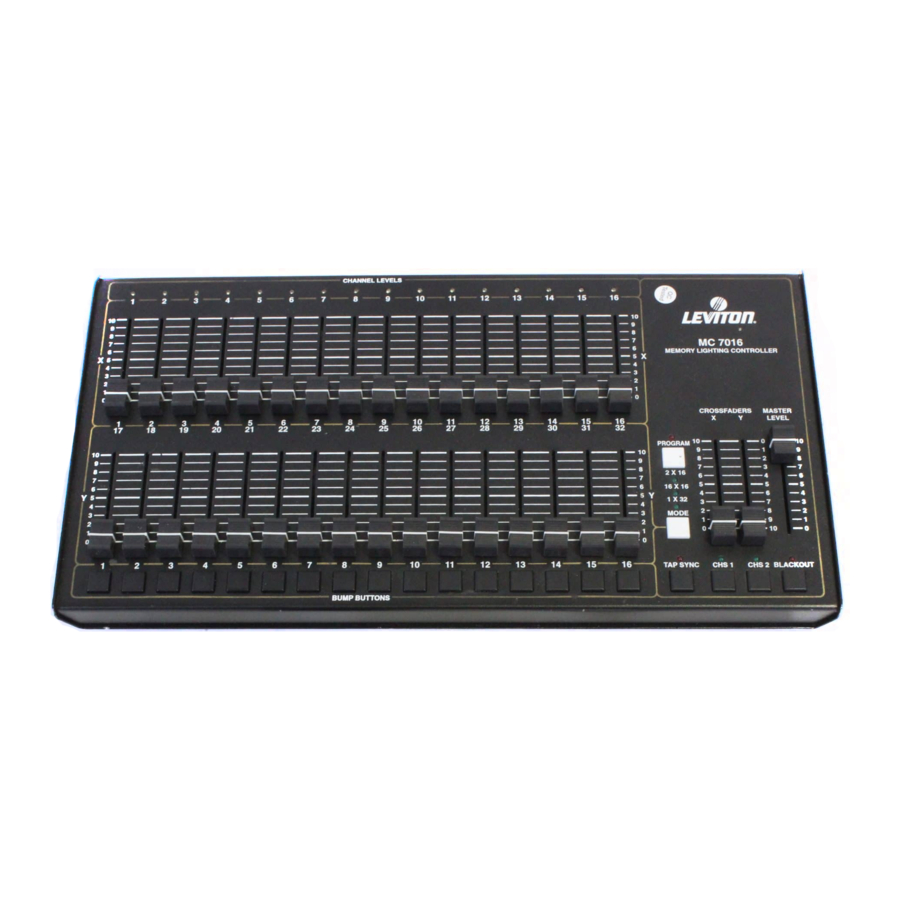

MC 7016

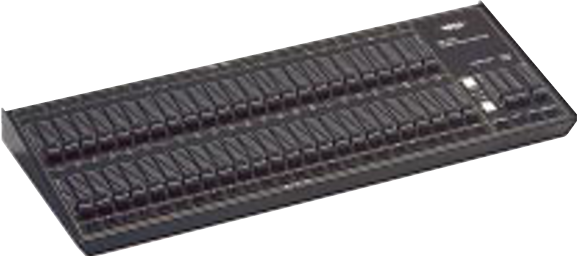

MC 7024

INTRODUCTIE

Welkom

De Leviton-NSI MC 7000 Serie Lichtconsoles zijn voorzien van een geavanceerd microprocessor gebaseerd ontwerp met vele voordelen die te vinden zijn in de hedendaagse personal computers. Deze technologie biedt de mogelijkheid om programmeerbare Memory Scene Masters en Chase-effecten toe te voegen aan de eenvoud van een bekende twee-scene console.

De Leviton-NSI Microplex technologie die te vinden is in alle Leviton-NSI producten maakt het mogelijk om componenten van uw verlichtingssysteem met elkaar te verbinden door middel van standaard 3-aderige microfoonkabels of audio snakes. Er kunnen maximaal 128 individuele stuursignalen naar dimmer packs worden verzonden via een enkele microfoonkabel en de geretourneerde fantoomvoeding elimineert de noodzaak van AC-voedingskabels op Leviton-NSI controllers. Dit maakt de externe plaatsing van de MC 7000 Serie Lichtconsole eenvoudig en gemakkelijk.
In deze handleiding worden specificaties vermeld voor de MC 7008, gevolgd door specificaties voor de MC 7016 tussen haakjes () en de MC 7024 tussen blokhaken [ ].

De Leviton-NSI MC 7000 Serie Lichtconsole vertegenwoordigt onze voortdurende toewijding om toonaangevend te zijn in de industrie bij het definiëren van technologische vooruitgang voor toneelverlichting.

SPECIFICATIES

INSTALLATIE/SETUP

Vereisten voor de voeding

De MC 7000 Serie Lichtconsole vereist een bron van 12-15 volt DC (minimaal 200 MA) om naar behoren te werken. Bij gebruik met Leviton-NSI dimapparatuur wordt de stroom geleverd via het Microplex microfoonkordaansluitsysteem wanneer het is aangesloten op de dimmers.

Als de console is uitgerust met de optionele DMX512-uitgang en wordt gebruikt met DMX512-gestuurde dimmers of als de lengte van de microfoonkabel langer is dan 30 meter, kan de externe voedingsaansluiting worden gebruikt om de console van stroom te voorzien. Gebruik de voeding die bij de DMX512-optie is geleverd of neem contact op met uw dealer voor hulp bij het verkrijgen van een geschikte voeding. Zorg ervoor dat de stekker op een voeding die niet via Leviton-NSI wordt geleverd, zo is geconfigureerd dat de middelste connector positief is.

Dimmer Apparatuur Aansluiting

Het aansluiten van de MC 7000 Serie Lichtconsole op Leviton-NSI dimapparatuur is heel eenvoudig. U hoeft slechts een enkele 3-aderige audiokabel (standaard microfoonkabel met een 3-pins XLR-connector) aan te sluiten op een van de aansluitingen met het label MICROPLEX op het achterpaneel van de console. Het maakt niet uit welke aansluiting wordt gebruikt, er zijn twee aansluitingen aanwezig voor het gemak. Sluit het andere uiteinde van de kabel aan op de Leviton-NSI dimapparatuur.

Female Microplex XRL Pin Configuratie (Vrouwelijke Microplex XRL-pinconfiguratie)

Male Microplex XRL Pin Configuratie (Mannelijke Microplex XRL-pinconfiguratie)

Als de console is uitgerust met de DMX512-optie, wordt de verbinding met de dimapparatuur tot stand gebracht via de 5-pins XLR-connector op het achterpaneel van de console. Deze connector voldoet aan de USITT-standaard voor DMX512 en ondersteunt tot 32 (16) dimmerkanalen met één 3-aderige kabel. Aangezien er geen externe stroom wordt geleverd op deze connector, moet de voeding die bij de DMX512-optie is inbegrepen, worden gebruikt.

Female DMX512 XLR Pin Configuratie (Vrouwelijke DMX512 XLR-pinconfiguratie)

OVERZICHT

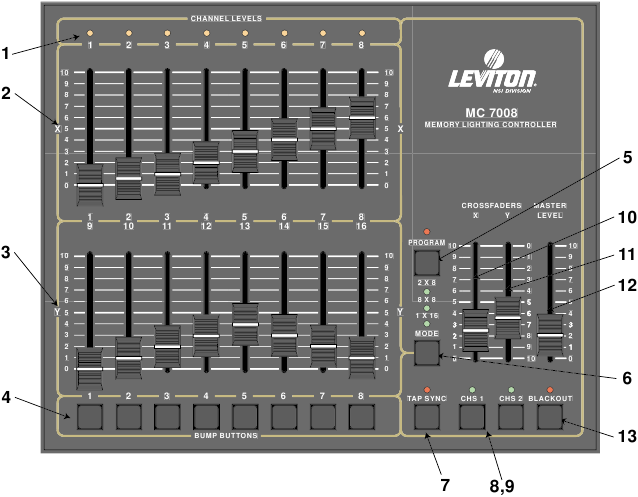

Voorpaneel

1. Channel Levels (Kanaalniveaus): Deze 8 (16) [24] LED's tonen de huidige intensiteit van elk van de consolebesturingskanalen. De LED's zijn inactief wanneer de console in de single scene mode (enkele scène modus) staat.
2. Scene X: Deze 8 (16) [24] schuifregelaars worden gebruikt om de intensiteit van de kanalen 1 -8 (1 - 16) [1 - 32] te regelen. De totale intensiteit van de gecreëerde scène wordt geregeld met de X Crossfader.
3. Scene Y: Deze 8 (16) [24] schuifregelaars worden gebruikt om de intensiteit van de kanalen 1 -8 (1 - 8) [1 - 24], de kanalen 9 - 16 (17 - 32) [25 - 48] of de scènes 1 - 8 (1 - 16) [1 - 24] te regelen, afhankelijk van de huidige werkingsmodus van de console. De totale intensiteit van de gecreëerde scène wordt geregeld met de Y Crossfader.
4. Bump Buttons (Bump-knoppen): Deze 8 (16) [24] knoppen worden gebruikt om een individueel kanaal of een groep kanalen, afhankelijk van de werkingsmodus van de console, op volle intensiteit te brengen.
5. Program Button (Programmeerknop): Deze button (knop) wordt gebruikt om de Scene Masters, de 2 Chases en de Flash Scenes te programmeren. Programmeren is actief wanneer de Program LED (Programmeer-LED) brandt.
6. Mode Button: (Modusknop) Deze button (knop) schakelt de console door de 3 werkingsmodi. De brandende LED geeft de huidige modus aan.
7. Tap Sync: Door herhaaldelijk op deze button (knop) te tikken, wordt de chase rate (achtervolgingssnelheid) ingesteld.
8. Chase 1: Deze button (knop) schakelt Chase 1 in en uit, wat wordt aangegeven door de LED.
9. Chase 2: Deze button (knop) schakelt Chase 2 in en uit, wat wordt aangegeven door de LED.
10. X Crossfader: Deze schuifregelaar wordt gebruikt om de intensiteit van Scene X proportioneel te variëren.
11. Y Crossfader: Deze schuifregelaar wordt gebruikt om de intensiteit van Scene Y proportioneel te variëren.
12. Master: Deze schuifregelaar wordt gebruikt om de totale console-intensiteit naar het podium proportioneel te variëren, behalve die van de Bump buttons (Bump-knoppen).
13. Blackout: Deze button (knop) wordt gebruikt om alle output (uitvoer) naar het podium te onderbreken, behalve die van de Bump buttons (Bump-knoppen). De console is in Blackout wanneer de Blackout LED (Blackout-LED) brandt.

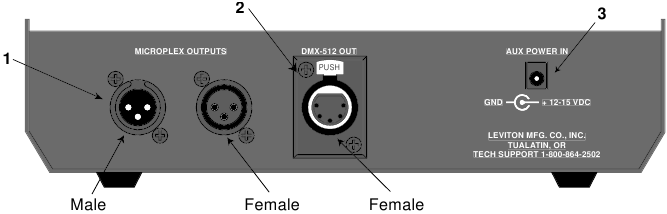

Achterpaneel

1. Microplex Outputs (Microplex-uitgangen): Deze 2 outputs (uitgangen) bieden de microfoondimmerverbinding van Leviton-NSI via een 3-pins XLR-connector. Beide connectors (connectoren) kunnen worden gebruikt (1-Male (Mannelijk), 1-Female (Vrouwelijk)).
2. DMX512: Deze optionele output (uitgang) wordt gebruikt om dimmerbesturingsinformatie te leveren aan dimmers die dit protocol gebruiken. De 5-pins Female (Vrouwelijke) XLR-connector voldoet aan de USITT-standaard.
3. AUX DC Power (AUX DC-stroom): Deze input jack (ingang) maakt het mogelijk om een standaard wandtransformator met een vermogen van 15v DC (minimaal 200 MA) te gebruiken om de MC 7000 Serie Console van stroom te voorzien.

GEBRUIKSAANWIJZING

Algemeen

De MC 7000 Series Lighting Console bestaat uit twee handmatige scènes die worden beheerd door twee split/dipless crossfaders, een set bump-knoppen, twee programmeerbare chase-effecten, een master control en een blackout-knop. De console is ontworpen om aan uw behoeften te voldoen. Drie bedieningsmodi variëren de functie van de Bump-knoppen van individuele Channel Bumps tot Flash Scenes, en Scene Y van kanalen 1 - 8 (1 - 16) [1 - 24], naar kanalen 9 –16 (17 - 32) [25 - 48], of naar Memory Scene Masters. Daarnaast bieden twee Chase Effects geautomatiseerde sequencing van lichten met verschillende snelheden.

Om de gebruiker feedback te geven over de kanaalintensiteit, zijn er LED's voor de kanaalintensiteit boven elk van de Scene X-schuifregelaars geplaatst. Deze LED's tonen relatieve intensiteiten van alle consolefuncties en worden niet beïnvloed door de Master control of de Blackout-knop, behalve in de single-scene modus.

Bedieningsmodi

De MC 7000 Series Lighting Console heeft drie bedieningsmodi: de 2 x 8 (2 x 16) [2 x 24] modus, de 8 x 8 (16 x 16) [24 x 24] modus en de 1 x 16 (1 x 32) [1 x 48] modus. Deze modi worden geselecteerd met de Mode button (Modus knop). De oplichtende LED geeft de huidige modus aan. In de standaard 2 x 8 (2 x 16) [2 x 24] modus regelt Scene Y de intensiteit van kanalen 1 - 8 (1 - 16) [1 - 24] samen met Scene X, waardoor de console een twee-scène mogelijkheid heeft tussen de scènes. In de 8 x 8 (16 x 16) [24 x 24] modus wordt Scene Y een bank van Scene Masters, die door de gebruiker kunnen worden geprogrammeerd. Elke Scene Master heeft niveaucontrole over alle kanalen en werkt op een ''pile on'' manier, waarbij het hoogste niveau voorrang heeft. In de 1 x 16 (1 x 32) [1 x 48] modus worden Scene Y kanalen 9 - 16 (17 - 32) [25 - 48], die samen met Scene X de console twee keer zoveel bedieningskanalen op één scène geven. Ook in deze modus regelen de bump-knoppen niet langer individuele kanalen, maar Flash Scenes, die door de gebruiker kunnen worden geprogrammeerd. Elke scène kan elke combinatie van kanalen hebben, zodat ze op elk moment naar maximale intensiteit kunnen worden geflitst. Het programmeren van een van de Chases in deze modus breidt elke stap uit naar 16 (32) [24] kanalen.

Tabel 1 — MC 7008 Modusoverzicht

Tabel 2 — MC 7016 Modusoverzicht

Tabel 3 — MC 7024 Modusoverzicht

Bump-knoppen

Langs de onderkant van de console bevinden zich 8 (16) [24] momentaire drukknoppen. Deze knoppen worden gebruikt om elk individueel kanaal naar volledige intensiteit te "bumpen", ongeacht de Blackout button (Blackout knop) of de instelling van de Master control (Master regelaar). In de 1 x 16 (1 x 32) [1 x 48] modus regelt elke knop niet langer slechts één kanaal, maar kan worden geprogrammeerd om elke combinatie van kanalen te regelen. Dit maakt van elke knop een Flash Scene. De console wordt vanuit de fabriek verzonden zodat Bump-knop 1 is geprogrammeerd voor alleen kanaal 1, Bump-knop 2 voor kanaal 2, enzovoort. Dit wekt de indruk dat er geen functionaliteitsverandering is van modus naar modus op de bump-knoppen.

De Bump-knoppen worden ook gebruikt bij het programmeren van Flash Scenes en Scene Masters.

Crossfaders

De twee Manual Crossfaders (Handmatige Crossfaders) zijn altijd gekoppeld aan Scene X en Scene Y. Deze fade-regelaars maken crossfading mogelijk tussen Scene X en Scene Y, waarbij de X Crossfader Scene X regelt en de Y Crossfader Scene Y regelt. De X Crossfader staat op zijn maximum in de volledig omhoog positie, terwijl de Y Crossfader op zijn maximum staat in de volledig omlaag positie. Deze configuratie maakt eenvoudig dipless crossfading mogelijk, mits beide crossfaders samen worden verplaatst. Als de crossfaders niet in dezelfde positie worden gehouden, kunnen split crossfading-effecten worden bereikt.

Chases

Twee Chase-effecten zijn beschikbaar op de MC 7000 Series Lighting Console. Elk kan op elk moment worden geactiveerd door simpelweg op de bijbehorende knop te drukken. Een Chase is actief wanneer de LED boven de Chase button (Chase knop) oplicht. Elke Chase heeft maximaal 32 stappen en elke stap kan elke combinatie van kanalen hebben. Bij het programmeren in de 2 x 8 (2 x 16) [2 x 24] en de 8 x 8 (16 x 16) [24 x 24] modi heeft elke stap 8 (16) [24] kanalen van controle, in de 1 x 16 (1 x 32) [1 x 48] modus heeft elke stap 16 (32) [48] kanalen van controle.

Zodra een Chase is geprogrammeerd, blijft deze hetzelfde aantal kanalen behouden als waarin hij is geprogrammeerd, ongeacht de modus tijdens het afspelen. Dit kan uitgebreide kanaalmogelijkheden toevoegen aan de andere twee modi. Een 7016 chase kan bijvoorbeeld in de 1 x 32 modus worden geprogrammeerd om alleen kanalen 17 - 32 te regelen voor speciale effecten, en vervolgens kan de console in de 16 x 16 modus worden gebruikt om geheugenscènes beschikbaar te maken, en de Bump-knoppen kunnen worden gebruikt om gebieds- en speciale verlichting op kanalen 1 - 16 te creëren.

De Chase Rate (Chase snelheid) wordt ingesteld door herhaaldelijk op de Tap Sync button (Tap Sync knop) te tikken met de gewenste snelheid. De Chases blijven lopen met de snelheid van de laatste twee tikken totdat er een andere set tikken wordt gezien. Dit maakt eenvoudige synchronisatie met muziek of andere getimede evenementen mogelijk.

Master

De Master slide control (Master schuifregelaar) biedt proportionele niveaucontrole over alle consolefuncties naar het podium, met uitzondering van de Bump-knoppen. Wanneer de Master slide control (Master schuifregelaar) bijvoorbeeld op minimum staat, zijn alle podiumuitgangen nul, behalve die welke voortvloeien uit een Bump-knop, als de Master op 50% staat, zijn alle podiumuitgangen slechts 50% van hun huidige console-instellingen, behalve die welke voortvloeien uit een Bump-knop, en als de Master op volledig staat, volgen alle podiumuitgangen de console-instellingen.

Blackout

De Blackout button (Blackout knop) wordt gebruikt om alle uitgangen naar het podium uit te schakelen, met uitzondering van die welke voortvloeien uit een Bump-knop. Dit zorgt voor een snelle doving van de podiumniveaus of voor het creëren van solo-effecten in combinatie met de Bump-knoppen. Blackout is actief wanneer de Blackout LED (Blackout LED) oplicht.

PROGRAMMEREN VAN BEDIENINGSFUNCTIES

Algemeen

De functies die kunnen worden geprogrammeerd op de MC 7000 Series Lighting Console zijn de twee Chases, de Scene Masters in de 8 x 8 (16 x 16) [24 x 24] modus en de Flash Scenes in de 1 x 16 (1 x 32) [1 x 48] modus. Om het programmeren te starten, tikt u eerst op de Program button (Programmeerknop). Dit zal de Program LED (Programmeer LED) laten oplichten, wat aangeeft dat de programmamodus actief is. Tik vervolgens op de functieknop die moet worden geprogrammeerd. Alle programmering wordt opgeslagen in niet-vluchtig geheugen, dat informatie minstens 10 jaar bewaart, zelfs wanneer de stroom is uitgeschakeld.

Scene Masters

In de 8 x 8 (16 x 16) [24 x 24] modus kunnen de Scene Masters worden geprogrammeerd voor latere herinnering. Maak eerst de gewenste scène op Scene X. Noch het niveau van de Master, noch de X Crossfader, noch de status van de Blackout-functie hebben enig effect op de geprogrammeerde niveaus van Scene X. Zodra de scène naar wens is, gaat u naar de programmamodus door op de Program button (Programmeerknop) te tikken. Tik vervolgens op de Bump button (Bump-knop) onder de Scene Y schuifregelaar die als Scene Master moet worden gebruikt. De Scene Master is nu geprogrammeerd en de Program mode (Programma modus) wordt automatisch vrijgegeven. Eenmaal geprogrammeerd, is de Scene Master klaar voor onmiddellijk gebruik. Om de scène af te spelen, gebruikt u de Y-fader die is gekoppeld aan de bump-knop die is gebruikt om die scène master te programmeren.

VOORBEELD: Programmeer de vijfde Scene Master met kanalen 1 en 6 op volledig en 7 en 8 op 50%.

1. Verlaag alle Scene X schuifregelaars naar minimum.
2. Verhoog Scene X schuifregelaars 1 en 6 naar maximum.
3. Verhoog Scene X schuifregelaars 7 en 8 naar 50%.
4. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
5. Tik op Bump button (Bump-knop) 5.

Flash Scenes

Aangezien er slechts 8 (16) [24] Bump buttons (Bump-knoppen) zijn, kunnen kanalen 9 - 16 (17 - 32) [25 - 48] niet worden gebruikt voor bumping in de 1 x 16 (1 x 32) [1 x 48] modus. Om deze reden kunnen de Bump buttons (Bump-knoppen) worden geprogrammeerd als Flash Scenes om toegang te krijgen tot de bovenste kanalen wanneer in deze modus. Flash Scenes bestaan uit elke combinatie van volledig aan of volledig uit kanalen. Flash Scenes worden geprogrammeerd met zowel Scene X als Scene Y schuifregelaars. Verhoog gewoon die schuifregelaars die gewenst zijn naar maximum en die welke uit moeten naar minimum. Tik vervolgens op de program button (programmeerknop) om de Program function (Programmeerfunctie) in te schakelen. Tik ten slotte op de Bump button (Bump-knop) die moet worden geprogrammeerd. Eenmaal geprogrammeerd, is de Flash Scene klaar voor onmiddellijk gebruik.

VOORBEELD: Programmeer Bump button (Bump-knop) 8 om kanalen 3, 15, 23 en 24 op een Cat. No. 7016 te flitsen.

1. Verlaag alle Scene X en Scene Y schuifregelaars naar minimum.
2. Verhoog Scene X schuifregelaars 3 en 15 naar maximum.
3. Verhoog Scene Y schuifregelaars 7/23 en 8/24 naar maximum.
4. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
5. Tik op Bump button (Bump-knop) 8.

VOORBEELD: Programmeer Bump button (Bump-knop) 8 om kanaal 3 en 15 op een Cat. No. 7008 te flitsen.

1. Verlaag alle Scene X en Scene Y schuifregelaars naar minimum.
2. Verhoog Scene X schuifregelaar 3 naar maximum.
3. Verhoog Scene Y schuifregelaar 7/15 naar maximum.
4. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
5. Tik op Bump button (Bump-knop) 8.

Chases

Elk van de twee Chase functions (Chase functies) kan worden geprogrammeerd om elk kanaal in elke stap op te nemen tot een maximum van 32 stappen per Chase. Om Chase programming (Chase programmeren) te starten, tikt u eerst op de Program button (Programmeerknop) zodat de Program LED (Programmeer LED) oplicht. Tik vervolgens op de Chase button (Chase knop) van de Chase die moet worden geprogrammeerd en de LED onder de chase button (chase knop) zou moeten beginnen te knipperen. De console is nu klaar om de eerste stap van de chase te programmeren. Gebruik de Scene X schuifregelaars om aan te geven welke kanalen aan of uit moeten staan door ze ofwel naar volledig te verhogen of naar minimum te verlagen. Eenmaal ingesteld, tikt u nogmaals op de Program button (Programmeerknop) om de stap op te slaan. De console is nu klaar om de tweede stap van de chase te programmeren. Ga door met het programmeren van stappen, tot 32, totdat de chase is voltooid. Tikken op de Blackout button (Blackout knop) verlaat het chase programmeren. Het programmeren wordt automatisch verlaten als meer dan 32 stappen worden geprobeerd.

Als de console zich in de 1 x 16 (1 x 32) [1 x 48] modus bevindt, kan Scene Y worden gebruikt om de kanalen die door deze schuifregelaars worden geregeld in het Chase program (Chase programma) op te nemen. Volg dezelfde procedure als hierboven uitgelegd, maar neem de Scene Y kanalen op in elke geprogrammeerde stap.

VOORBEELD: Programmeer een 4-staps chase bestaande uit kanalen 1 - 4 in Chase 2.

1. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
2. Tik op Chase button (Chase knop) 2. Chase 2 LED zou nu moeten knipperen.
3. Verplaats alle Scene X schuifregelaars naar minimum.
4. Verhoog Scene X schuifregelaar 1 naar maximum.
5. Tik op Program button (Programmeerknop).
6. Verlaag Scene X schuifregelaar 1 naar minimum en verhoog 2 naar maximum.
7. Tik op Program button (Programmeerknop).
8. Verlaag Scene X schuifregelaar 2 naar minimum en verhoog 3 naar maximum.
9. Tik op Program button (Programmeerknop).
10. Verlaag Scene X schuifregelaar 3 naar minimum en verhoog 4 naar maximum.
11. Tik op Program button (Programmeerknop).
12. Tik op de Blackout button (Blackout knop).

VOORBEELD: Programmeer een 4-staps chase bestaande uit kanalen 9 - 12 in Chase 2 op een MC 7008.

1. Tik op de Mode button (Modus knop) totdat de LED onder 1 x 16 oplicht.
2. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
3. Tik op Chase button (Chase knop) 2. Chase 2 LED zou nu moeten knipperen.
4. Verplaats alle Scene X en Scene Y schuifregelaars naar minimum.
5. Verhoog Scene Y schuifregelaar 1/9 naar maximum.
6. Tik op Program button (Programmeerknop).
7. Verlaag Scene Y schuifregelaar 1/9 naar minimum en verhoog 2/10 naar maximum.
8. Tik op Program button (Programmeerknop).
9. Verlaag Scene Y schuifregelaar 2/10 naar minimum en verhoog 3/11 naar maximum.
10. Tik op Program button (Programmeerknop).
11. Verlaag Scene Y schuifregelaar 3/11 naar minimum en verhoog 4/12 naar maximum.
12. Tik op Program button (Programmeerknop).
13. Tik op de Blackout button (Blackout knop).

VOORBEELD: Programmeer een 4-staps chase bestaande uit kanalen 17 - 20 in Chase 1 van een MC 7016.

1. Tik op de Mode button (Modus knop) totdat de LED naast 1 x 32 oplicht.
2. Tik op de Program button (Programmeerknop). De Program LED (Programmeer LED) zou nu moeten oplichten.
3. Tik op Chase button (Chase knop) 1. Chase 1 LED zou nu moeten knipperen.
4. Verplaats alle Scene X en Scene Y schuifregelaars naar minimum.
5. Verhoog Scene Y schuifregelaar 1/17 naar maximum.
6. Tik op Program button (Programmeerknop).
7. Verlaag Scene Y schuifregelaar 1/17 naar minimum en verhoog 2/18 naar maximum.
8. Tik op Program button (Programmeerknop).
9. Verlaag Scene Y schuifregelaar 2/18 naar minimum en verhoog 3/19 naar maximum.
10. Tik op Program button (Programmeerknop).
11. Verlaag Scene Y schuifregelaar 3/19 naar minimum en verhoog 4/20 naar maximum.
12. Tik op Program button (Programmeerknop).
13. Tik op de Blackout button (Blackout knop).

Als de Chase actief is wanneer het programmeren wordt gestart, stopt de Chase tijdens het programmeren en wordt hervat met de nieuwe programmering wanneer voltooid. Als de Chase niet actief was, zal deze niet actief zijn wanneer het programmeren is voltooid.

OPTIONELE DMX512 INSTALLATIE

Instructies

Hieronder volgen de instructies voor veldinstallatie van de DMX512-optie (OPT-07512-01).

1. Verwijder de schroeven van de onderkant van de console en verwijder de onderkant.
2. Verwijder 2 schroeven en verwijder de afdekplaat van de DMX512-optie.
3. Plaats de DMX512-connector in de opening en installeer de meegeleverde hardware.
4. Sluit de kabel van de DMX512-connector aan op de 5-pins aansluiting zoals afgebeeld.
5. Installeer de 3695 IC in de 8-pins socket zoals afgebeeld, let op de positie van de inkeping of kuiltje. Zorg ervoor dat de pootjes recht en niet gebogen zijn.
6. Plaats de onderkant van het apparaat terug.

Opmerking: DMX512 wordt automatisch geactiveerd. Microplex en DMX512 worden gelijktijdig verzonden en beide kunnen tegelijkertijd worden gebruikt.

PROBLEEMOPLOSSING

BEPERKTE GARANTIE VAN TWEE JAAR EN UITSLUITINGEN

Leviton garandeert aan de oorspronkelijke consument-koper, en niet ten behoeve van iemand anders, dat dit product op het moment van verkoop door Leviton vrij is van defecten in materialen en vakmanschap bij normaal en correct gebruik gedurende twee jaar vanaf de aankoopdatum. De enige verplichting van Leviton is om dergelijke defecten te corrigeren door reparatie of vervanging, naar eigen keuze, indien het product binnen die periode van twee jaar vooraf betaald wordt geretourneerd, met bewijs van aankoopdatum en een beschrijving van het probleem aan Leviton Manufacturing Co., Inc., Att: Service Department, 20497 SW Teton Ave., Tualatin, Oregon 97062. Alle producten die aan Leviton-NSI worden geretourneerd, moeten voorafgaand aan verzending een fabrieksautorisatie voor retournering hebben. De koper is verantwoordelijk voor het invullen en binnen 15 dagen na aankoop opsturen naar Leviton van de garantiekaart die bij elk product is ingesloten. Deze garantie sluit aansprakelijkheid uit voor arbeid voor verwijdering van dit product of herinstallatie. Deze garantie is ongeldig als dit product onjuist of in een onjuiste omgeving is geïnstalleerd, overbelast, misbruikt, geopend, misbruikt of op enigerlei wijze is gewijzigd, of niet wordt gebruikt onder normale bedrijfsomstandigheden of niet in overeenstemming met labels of instructies. Er zijn geen andere of impliciete garanties van welke aard dan ook, inclusief verkoopbaarheid en geschiktheid voor een bepaald doel, maar als een impliciete garantie vereist is door de toepasselijke jurisdictie, is de duur van een dergelijke impliciete garantie, inclusief verkoopbaarheid en geschiktheid voor een bepaald doel, beperkt tot twee jaar. Leviton is niet aansprakelijk voor incidentele, indirecte, speciale of gevolgschade, inclusief, zonder beperking, schade aan of verlies van gebruik van enige apparatuur, verloren verkopen of winst of vertraging of verzuim om deze garantieverplichting na te komen. De hierin geboden rechtsmiddelen zijn de exclusieve rechtsmiddelen onder deze garantie, ongeacht of deze gebaseerd zijn op contract, onrechtmatige daad of anderszins.

Voor technische assistentie bel:
1-800-864-2502
www.nsicorp.com
www.leviton.com
