Leviton FAN SPEED CONTROLLER 2nd GEN Snelstartgids

Eenvoudige wifi-lichtregeling voor het hele huis

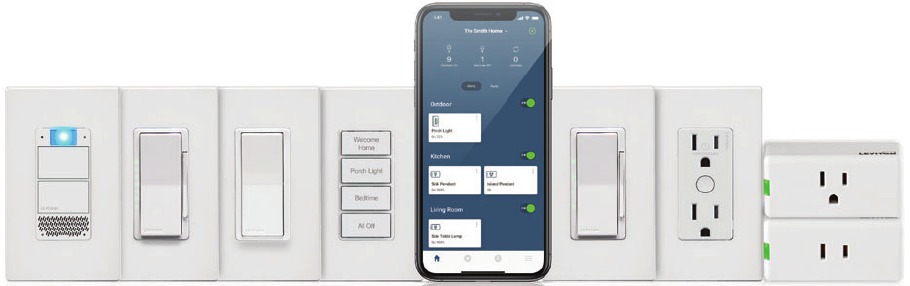

Bekijk de complete lijn van My Leviton^TM app-compatibele dimmers, schakelaars, stekkers en controllers op leviton.com/decorasmart.

Welkom

De Decora Smart wifi 2e generatie ventilatorsnelheidsregelaar van Leviton maakt het eenvoudiger dan ooit om uw plafondventilator slim te maken. Gebruik uw stem met Amazon Alexa, Google Assistant of Apple Siri—of gebruik uw smartphone of tablet om te bedienen met de My Leviton-app, zelfs wanneer u niet thuis bent. Gebruik de ingebouwde planning om uw ventilator op specifieke tijden van de dag te bedienen, of bij zonsopgang of zonsondergang.
De Decora Smart wifi-ventilatorsnelheidsregelaar past perfect bij uw andere Decora inbouwapparaten en beschikt over een intuïtieve aan/uit- en ventilatorsnelheidsregeling.
Combineer met andere Decora Smart wifi-apparaten om een complete woningervaring te creëren met kamerscènes, activiteiten en schema's voor aangesloten lampen en ventilatoren die bij uw levensstijl passen.

Wij zijn hier om te helpen
	ONLINE decorasmartsupport.leviton.com		CHAT www.leviton.com/support
	E-MAIL dssupport@leviton.com		BELLEN 1-800-824-3005 (VS) 1-800-405-5320 (Canada)

Uw ventilatorsnelheidsregelaar werkt met

• Voor gebruik met één of meer plafondventilatoren met gesplitste condensator- of poolradmotoren, niet meer dan 1,5 A maximale belasting.
• Compatibel met plafondventilatoren met trekketting zonder elektronische regeling.
• Niet voor gebruik met afzuigventilatoren.
• Niet voor gebruik met verlichtingsbelasting of gecombineerde plafondventilatorverlichtingssets.
• Niet voor gebruik met aluminiumdraad.
• Installatie in metalen wanddozen of met metalen wandplaten kan leiden tot slechte RF-prestaties.
• Alleen voor gebruik binnenshuis.
• Extra selfservice-ondersteuningsopties zijn te vinden in de My Leviton-app of op decorasmartsupport.leviton.com.

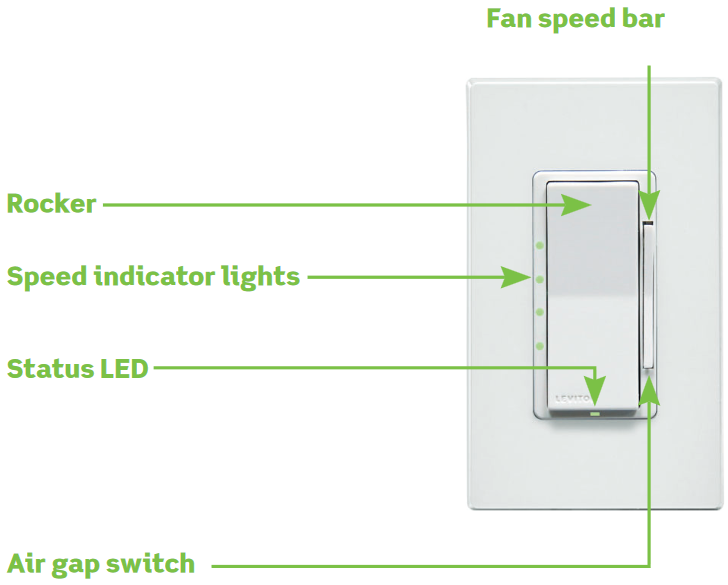

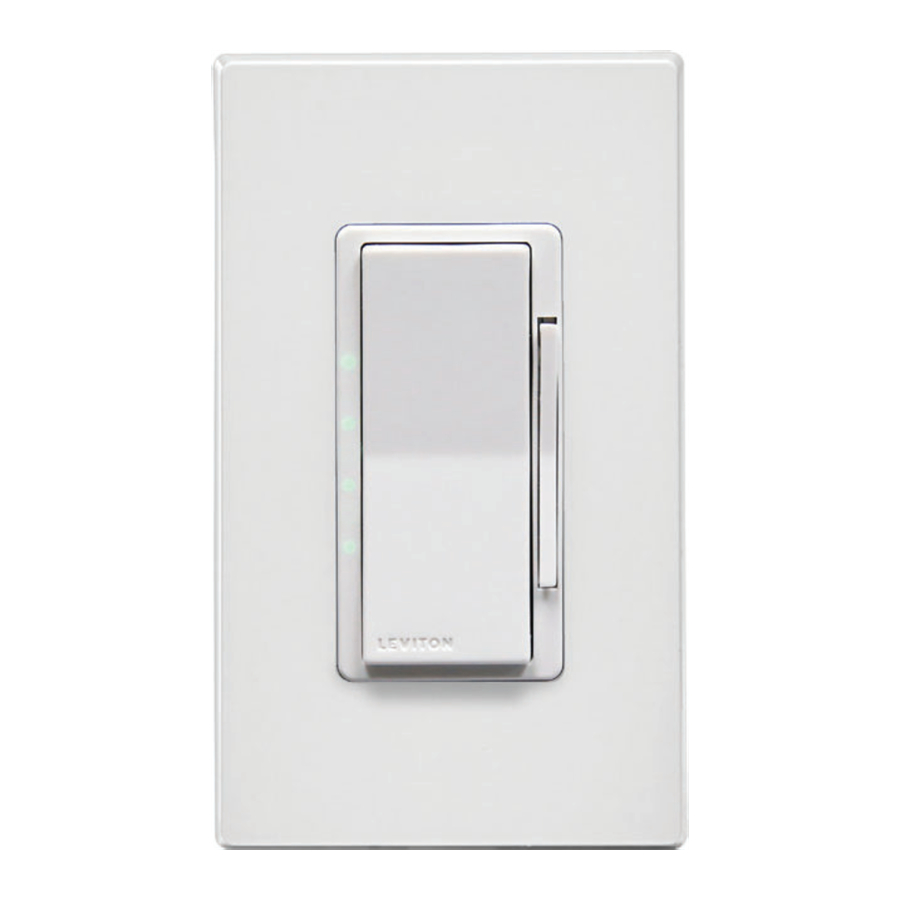

Functies

Ventilatorsnelheidsbalk
Pas de snelheid handmatig aan
Schakelaar
Zet de ventilator handmatig aan/uit.
Snelheidsindicatielampjes
Geeft de ventilatorsnelheid weer bij het aanpassen van de niveaus.
Status-led

• Licht op wanneer de lichten UIT zijn, zodat u het apparaat in het donker kunt vinden.
• Biedt connectiviteit en feedback over de apparaatstatus.
• Geavanceerde instellingen beschikbaar in de My Leviton-app.

Luchtspleetschakelaar
Stopt de stroom naar de ventilator. Trek de onderkant voorzichtig naar buiten totdat u een klik hoort. De stroom naar de ventilator en de indicatielampjes wordt uitgeschakeld. Nadat de service is voltooid, duwt u deze terug naar binnen voor normaal gebruik.

• Stille ventilatorregelaar met 4 snelheden: max, hoog, medium, laag en uit.
• Regel de ventilatorsnelheid met de My Leviton-app, schema, spraak of de Apple Home-app.
• Spraakbesturing werkt met Hey Google, Amazon Alexa of Apple Siri.
• Ondersteuning voor 3-weg/meerdere locaties met bekabelde compagnons en draadloze Anywhere Companion-apparaten.
• Kleurveranderingssets in ivoor, licht amandel, zwart, grijs, bruin en wit.

Voordat u installeert

Installatie vereist elektrische kennis.
Raadpleeg een elektricien als u niet zeker bent van de stappen.

Punten om te overwegen:
Om de ventilatorsnelheidsregelaar vanaf meer dan één locatie te bedienen, zoals in een 3-weg of meerweg, heeft u een bekabeld DD00R- of DD0SR Companion-apparaat of een draadloos DAWDC- of DAWSC Anywhere Companion-apparaat nodig. Zie de Companion-instructies voor aansluitrichtingen.

Wat u nodig heeft om het te laten werken

Een 2,4 GHz wifi-netwerk met snel internet.

Een mobiel iOS-apparaat (12.0 of later) of Android-apparaat (8.0 of later).
OPMERKING: Zorg ervoor dat wifi en Bluetooth zijn ingeschakeld op uw mobiele apparaat.

Een My Leviton-cloudaccount
(ingesteld via de My Leviton-app).

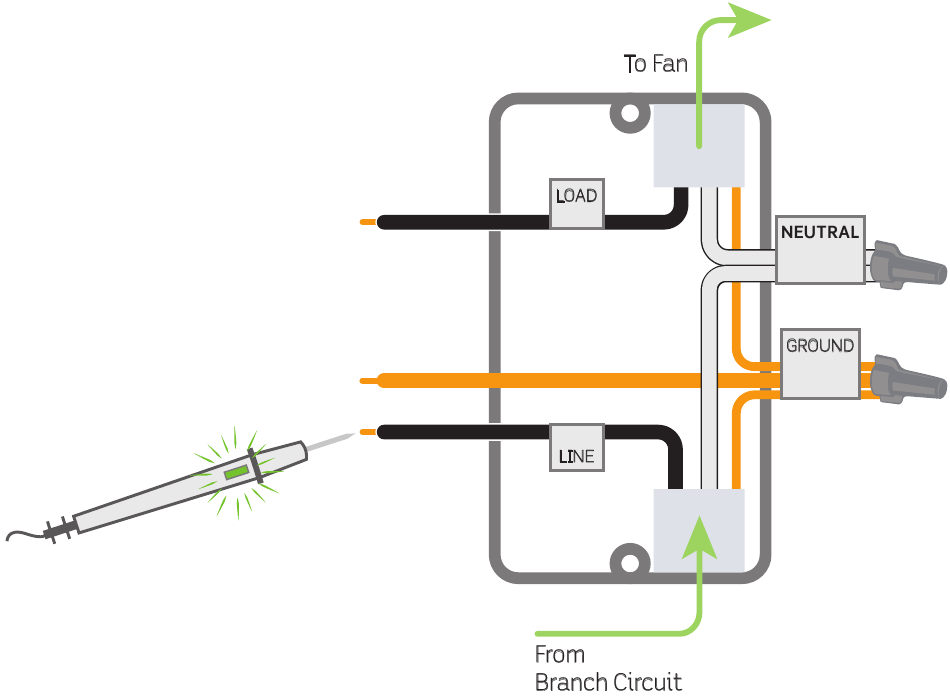

Identificeer uw draden

OM BRAND, ELEKTRISCHE SCHOK OF DE DOOD TE VOORKOMEN, schakelt u de stroom uit bij de stroomonderbreker.

Controleer uw wanddoos:

Als uw wanddoos er anders uitziet, bel dan een elektricien.

1. Verwijder de wandplaat en koppel de bestaande schakelaar los.
2. Herstel de stroom. Test de draden voorzichtig met een spanningstester om de stroomvoerende (hete) draad te vinden.
3. Schakel de stroom uit bij de stroomonderbreker.
4. Markeer de draden zoals hieronder weergegeven. Houd er rekening mee dat nuldraden nodig zijn om dit apparaat te bedienen.
   Snelle tip: nuldraden zijn meestal wit en worden gebundeld in de elektriciteitskast aangetroffen.

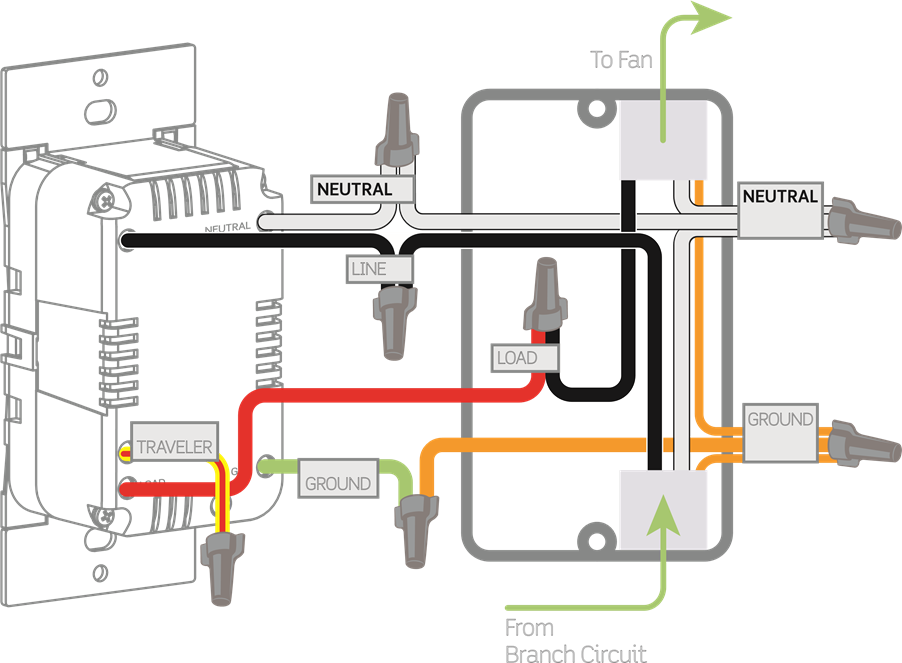

Sluit uw ventilatorsnelheidsregelaar aan

Enkelpolige installatie:

1. Werk slechts één aansluiting tegelijk.
2. Sluit de draden aan zoals weergegeven met behulp van de meegeleverde draadconnectoren.

OPMERKING:

• Nulaansluiting is vereist.
• De GELE/RODE overbruggingsdraad wordt alleen gebruikt in vaste 3-weg toepassingen. Vergeet niet om een draadconnector op de GELE/RODE overbruggingsdraad te plaatsen, zelfs als deze niet in gebruik is.

Als uw wanddoos een andere bedradingsconfiguratie bevat, neem dan contact op met het technische ondersteuningsteam van Leviton of raadpleeg een elektricien.

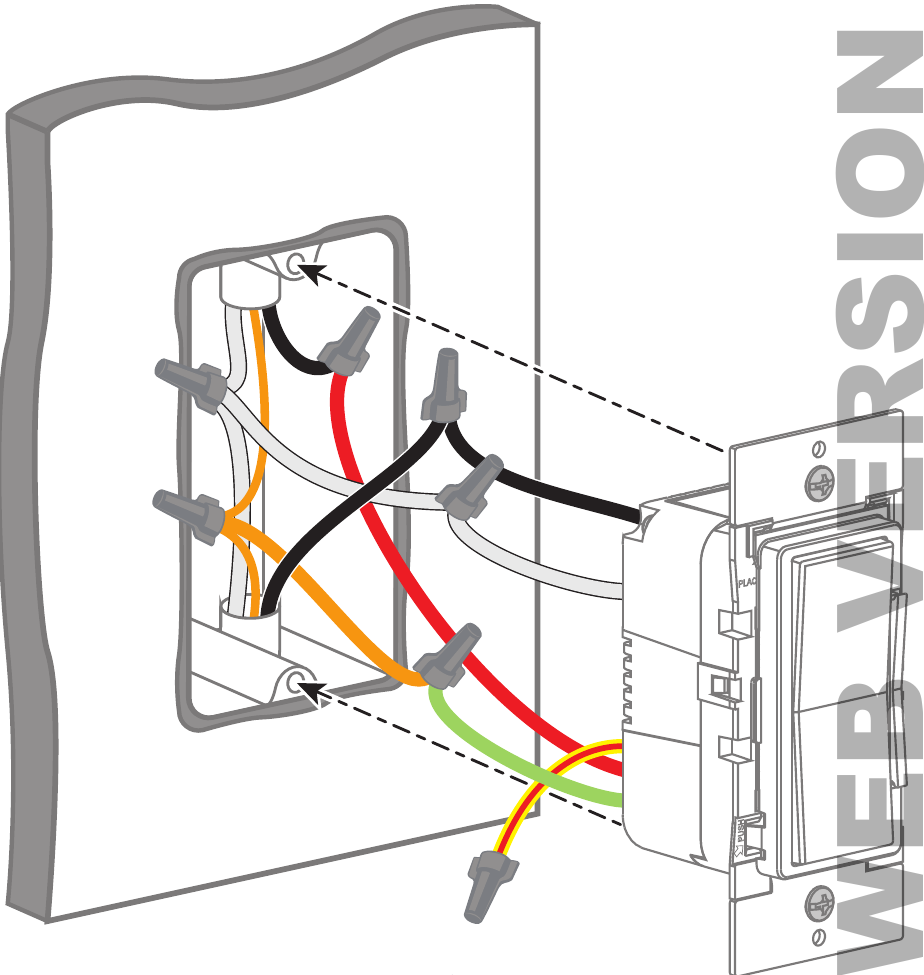

Test en installeer

1. Herstel de stroom. De status-led moet GROEN knipperen.
2. Nadat u de ventilatorsnelheidsregelaar hebt ingeschakeld om te bevestigen dat deze stroom ontvangt, schakelt u de stroom weer uit bij de stroomonderbreker voordat u de installatie voltooit.

   Schakel de stroom uit bij de stroomonderbreker voordat u uw ventilatorsnelheidsregelaar vastschroeft.

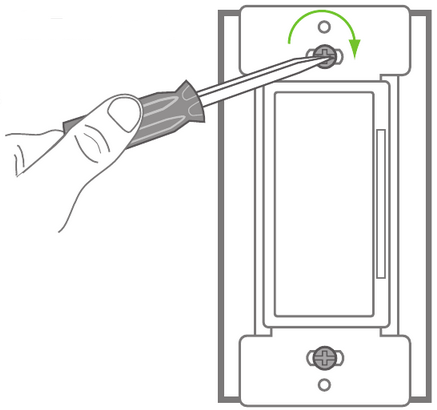

3. Duw de draden voorzichtig in de wanddoos. Schroef de ventilatorsnelheidsregelaar aan de doos vast.


4. Klik de Decora^® wandplaat erop en herstel de stroom.

   Zodra de stroom is hersteld, knippert de status-led GROEN, wat aangeeft dat uw apparaat in de installatiemodus staat.

Gefeliciteerd!
Uw Decora Smart ventilatorsnelheidsregelaar is klaar om het ventilatorsnelheidsniveau te regelen.

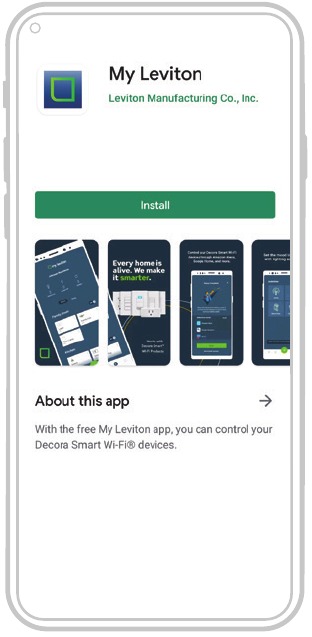

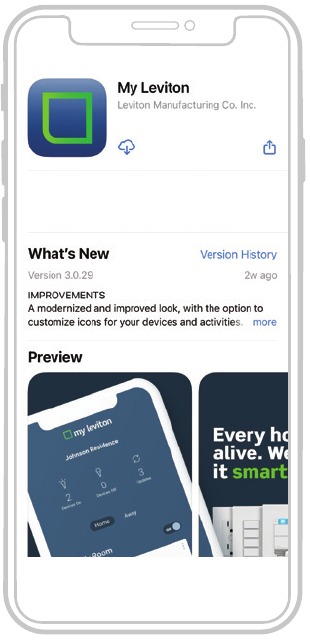

Download de app

Om de app te downloaden, gaat u naar my.leviton.com en selecteert u de link of scant u de onderstaande QR-code voor uw apparaat.

Apparaat instellen

• Decora Smart Wi-Fi 2 de My Leviton-service, Apple HomeKit of beide.
• Voor spraakbesturing met Amazon Alexa of Google Assistant moet u het apparaat instellen met My Leviton.
• Voor spraakbesturing met Siri moet u uw apparaat verbinden met Apple HomeKit.

Uw apparaat toevoegen aan My Leviton

1. Zorg ervoor dat het apparaat in de setupmodus staat (de status-LED moet GROEN knipperen). Als de status-LED niet GROEN knippert.
2. Start de My Leviton-app.
3. Log in of kies "Sign Up" (Aanmelden) voor een account.
4. Volg de instructies op het scherm.
5. Nadat u bent ingelogd, tikt u op de "+" in de rechterbovenhoek en selecteert u "Add Device" (Apparaat toevoegen).
6. Volg de instructies van de app om uw apparaat toe te voegen en het te verbinden met uw wifi-thuisnetwerk.

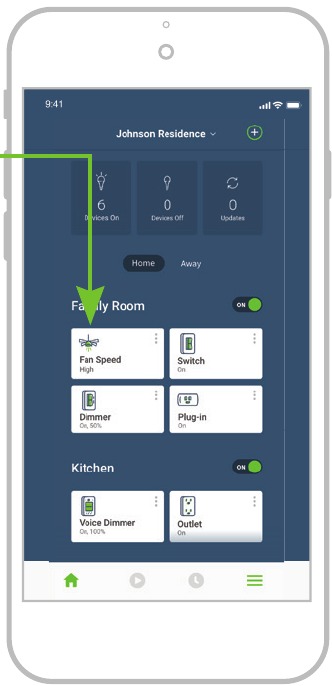

De My Leviton-app-bediening testen

1. Open de My Leviton-app.
2. Tik op het pictogram om AAN/UIT te zetten.

Snelle tips

• De My Leviton-app bevat veel functies, zoals: planning, afstandsbediening, vakantiemodus, automatische uitschakeling, kamerscènes en geavanceerde opties.
• Aanvullende instellingen zijn onder meer: vooraf ingestelde snelheid, terugkeren naar de laatste snelheid, min./max. snelheid en LED-opties voor het snelheidsniveau.
• Self-service ondersteuningsopties zijn te vinden in de My Leviton-app of op decorasmartsupport.leviton.com.

Verbinding maken met My Leviton-partners (optioneel)

Ga naar my.leviton.com voor een volledige lijst met compatibele smart home-producten.

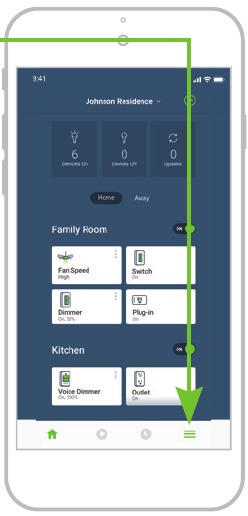

1. Tik op het menupictogram in de rechteronderhoek.

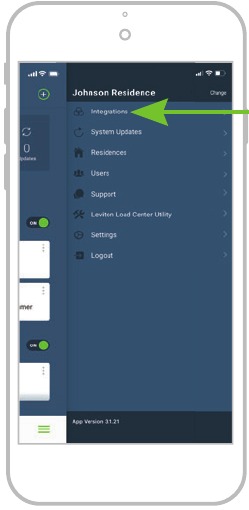

2. Tik op Integrations (Integraties), zoek de gewenste service, selecteer deze en volg de instructies.


Uw apparaat toevoegen aan Apple HomeKit (optioneel)

LET OP: Sla stap 1 over als uw apparaat al is aangemeld bij My Leviton en zich op uw wifi-netwerk bevindt.

1. Zorg ervoor dat het apparaat in de setupmodus staat (de status-LED moet GROEN knipperen). Als de status-LED niet GROEN knippert, bekijk dan hoe u het apparaat in de setupmodus kunt zetten.
2. Open met een iOS-apparaat de Apple Home-app en selecteer "Add Accessory" (Accessoire toevoegen).
3. Zorg ervoor dat uw Decora Smart Wi-Fi-ventilatorsnelheidsregelaar modelnummer D24SF heeft. Zoek en scan de HomeKit-installatiecode op het apparaat of op de voorpagina van deze Getting Started Guide.
4. Volg de instructies in de Apple Home-app.
5. Nadat het apparaat is ingesteld, kunt u uw Decora Smart Wi-Fi-ventilatorsnelheidsregelaar met Apple Siri via spraak besturen.

Diagnostische LED

Als uw apparaat geen verbinding maakt met de My Leviton-app, kan de status-LED worden gebruikt als diagnostisch hulpmiddel. Druk de bovenste tuimelschakelaar minstens 2 seconden in (maar niet langer dan 7 seconden) en laat deze vervolgens los. De status-LED knippert gedurende 2 seconden een diagnostische code.

Status-LED

Raadpleeg de ondersteuning van My.Leviton.com voor aanvullende diagnostische hulp.

Setupmodus

1. Houd de bovenste tuimelschakelaar 7 seconden ingedrukt totdat het statuslampje AMBER wordt en laat deze vervolgens los.
2. Het statuslampje knippert GROEN. Het apparaat bevindt zich nu in de setupmodus.

LET OP: Om af te sluiten, houdt u de bovenste tuimelschakelaar 7 seconden ingedrukt terwijl u zich in de Setupmodus bevindt.

Fabrieksinstellingen herstellen

1. Houd de bovenste tuimelschakelaar 14 seconden ingedrukt.
2. Na de eerste 7 seconden wordt het statuslampje AMBER. Blijf vasthouden.
3. Na nog eens 7 seconden knippert het statuslampje snel ROOD/AMBER.
4. Laat de bovenste tuimelschakelaar los en het apparaat wordt opnieuw ingesteld.

Wat te doen als...

De ventilator aangaat, maar niet zo snel draait als zou moeten:

• Gebruik de Fan Speed Bar om de MAX (100%) instelling te selecteren.
• Als de ventilator een trekketting of vergelijkbare snelheidsregeling heeft, zorg er dan voor dat deze op 100% staat en gebruik vervolgens alleen de Decora Smart Fan Speed Controller om de ventilatorsnelheid in te stellen.

Onderbroken werking:

• Bevestig dat de belasting de waarden niet overschrijdt.
• Bevestig dat de nuldraad is aangesloten.

Niet verbonden met wifi:

• Als uw apparaat is ingesteld in de My Leviton app, selecteert u uw apparaat en selecteert u "Device Settings" (Apparaatinstellingen). Selecteer in het scherm "Device Settings" (Apparaatinstellingen) "Reconfigure Wireless" (Draadloos opnieuw configureren).
• Volg de aanwijzingen om uw apparaat opnieuw te configureren en de wifi-instellingen bij te werken.

Hoe maak ik mijn apparaat schoon?

• Gebruik een vochtige doek met een mild reinigingsmiddel om schoon te maken. Gebruik GEEN desinfecterende producten, waaronder vernevelaars, sprays of andere soorten verstuivende reinigingsmiddelen.

Ga naar leviton.com/decorasmart of neem contact op met Technical Services voor meer hulp.

Als je hulp nodig hebt...

ONLINE decorasmartsupport.leviton.com
CHAT www.leviton.com/support
EMAIL dssupport@leviton.com
CALL 1-800-824-3005 (USA)
1-800-405-5320 (Canada)

Leviton Manufacturing Co., Inc.
201 North Service Road, Melville, NY 11747
© 2021 Leviton Manufacturing Co., Inc. All rights reserved.

Specificaties kunnen op elk moment zonder kennisgeving worden gewijzigd.
