Plantronics Vista M22 Modular Amplifier Handleiding
WELKOM BIJ DE VISTA™ M22 UNIVERSELE MODULAIRE VERSTERKER VAN PLANTRONICS®
De Vista M22 Universele Modulaire Versterker past uw telefoon aan op een Plantronics headset en biedt controle over het geluid via uw headset. De Vista M22 Versterker heeft ingebouwde geluidsconditionering en -bescherming.
De Vista M22 Versterker is niet ontworpen om te werken met telefoons die het toetsenblok in de handset hebben of met draadloze telefoons.
Functies
- Geluidscompressie die uw oren beschermt tegen harde geluiden, zoals faxtonen
- Audiocompensatie die het luister- en spreekgeluid verbetert
- Gemakkelijk schakelen tussen handset en headset
- Luister- en spreekvolume controle en een mute-optie (dempen)
- Echo management voor VoIP-applicaties
- Ondersteunt breedband audio
LEES EERST BELANGRIJKE VEILIGHEIDSINFORMATIE
BELANGRIJKE VEILIGHEIDSINFORMATIE
Om het risico op brand of letsel aan personen te verminderen, dient u deze instructies te lezen en op te volgen.
- Dit product is geen speelgoed, laat kinderen nooit met het product spelen. Kleine onderdelen kunnen verstikkingsgevaar opleveren.
- Haal de stekker van het product uit het stopcontact voordat u het schoonmaakt. Alleen schoonmaken met een vochtige doek.
- Zoals bij alle producten met snoer, bestaat er verstikkingsgevaar als het snoer om uw nek gewikkeld raakt.
BATTERIJWAARSCHUWINGEN
- Verwijder batterijen wanneer ze leeg zijn en wanneer de apparatuur voor langere tijd niet zal worden gebruikt. Gooi batterijen weg volgens de plaatselijke milieuwetgeving.
- Batterijen niet uit elkaar halen, verhitten, pletten, vervormen of doorboren.
- Probeer geen niet-oplaadbare batterijen op te laden.
- Houd batterijen buiten bereik van kinderen.
WAARSCHUWINGEN VOOR DE AC-ADAPTER
- Vermijd contact met vloeistoffen. Plaats de basiseenheid niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip of gootsteen, in een natte kelder of in de buurt van een zwembad.
- Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringsetiket staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw plaatselijke energiebedrijf.
- Laat niets op het netsnoer rusten en plaats dit product niet in een gebied waar het netsnoer waarschijnlijk beschadigd raakt door meubels of voetverkeer.
- Overbelast stopcontacten en verlengsnoeren niet, omdat dit kan leiden tot brand of elektrische schokken.
- Probeer de AC-adapter niet te openen, er zitten potentieel gevaarlijke spanningen binnenin en er zijn geen onderdelen die kunnen worden onderhouden.
- Vermijd het gebruik van telefoonapparatuur tijdens een onweersbui. Er kan een klein risico op elektrische schokken door bliksem zijn.
- Als de AC-adapter wordt gebruikt, is dit product bedoeld om te worden gevoed door een Listed Class 2 Direct Plug-In Power Unit, Plantronics onderdeelnummer 26503-01, met een ingangsspanning van 120 VAC, 60 Hz en een uitgangsspanning van 9 VDC bij 800mA.
ONDERDELEN VAN DE VISTA™ M22

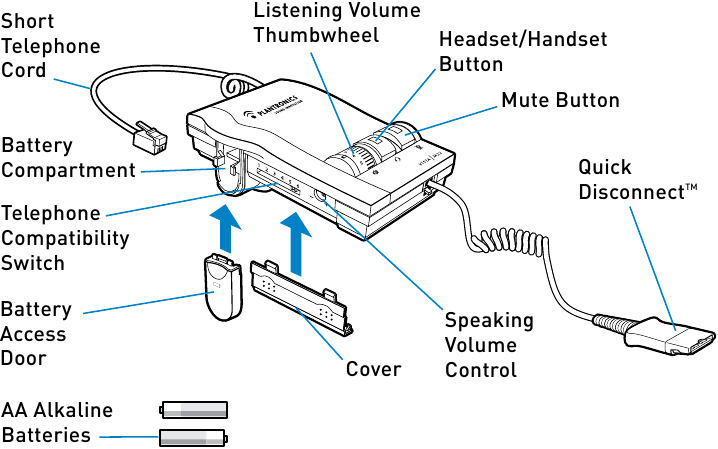

BOVEN / VOORAANZICHT

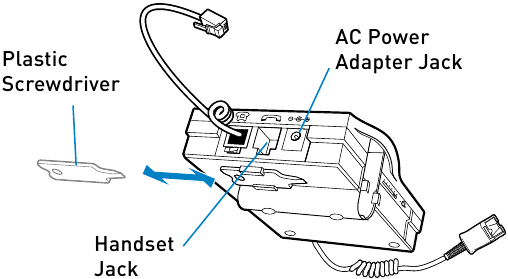

ONDER / ACHTERAANZICHT
DE VISTA M22 INSTELLEN
DE BATTERIJEN PLAATSEN
Plaats de twee AA-batterijen in het batterijvak en zorg ervoor dat de + en – symbolen in het vak overeenkomen.
Plaats het batterijklepje door het klepje omhoog te schuiven.
OPMERKING: U hoort drie "bieptonen" (piepjes) via de headset wanneer de batterijen bijna leeg zijn.

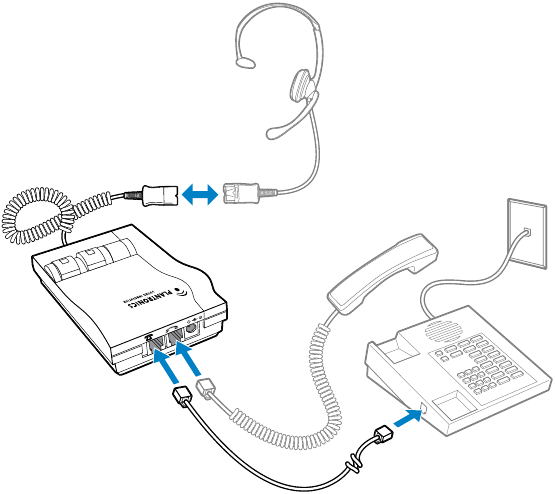

DE VISTA M22 AANSLUITEN OP UW TELEFOON EN HEADSET
Koppel de handset los van de telefoon en steek de handset in de handset-aansluiting op de Vista M22.
Sluit het korte telefoonsnoer aan op de handset-aansluiting op de telefoon.
Sluit uw headset (niet meegeleverd) aan op het Quick Disconnect™-snoer van de Vista M22.
DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON
Terwijl u uw headset draagt, tilt u de handset van de telefoon. Als u geen kiestoon hoort, moet de Vista M22 worden geconfigureerd om compatibel te zijn met uw telefoon.

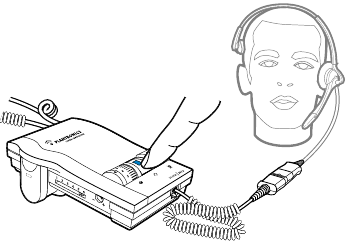

- Druk op de Headset/Handset-knop (Headset/Handset Button) omlaag om de groene indicator te tonen.
![DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 1]( "Plantronics - Vista M22 - DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 1")
- Schuif de plastic schroevendraaier uit de opbergplaats aan de onderkant van de Vista M22.
![DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 2]( "Plantronics - Vista M22 - DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 2")
- Gebruik de plastic schroevendraaier om de telefooncompatibiliteitsschakelaar (Telephone Compatibility Switch) naar links of rechts te schuiven totdat u een duidelijke kiestoon hoort.
![DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 3]( "Plantronics - Vista M22 - DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 3")
- Plaats de plastic schroevendraaier terug op zijn opbergplaats.
- Plaats de afdekking door de pennen van de afdekking in de sleuven op de Vista M22 te steken. Plaats uw duimen op de verhoogde bobbels. Druk de afdekking omlaag en duw hem vervolgens omhoog op zijn plaats.
![DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 4]( "Plantronics - Vista M22 - DE VISTA M22 CONFIGUREREN VOOR UW TELEFOON Stap 4")
DE VISTA M22 EN UW HEADSET GEBRUIKEN

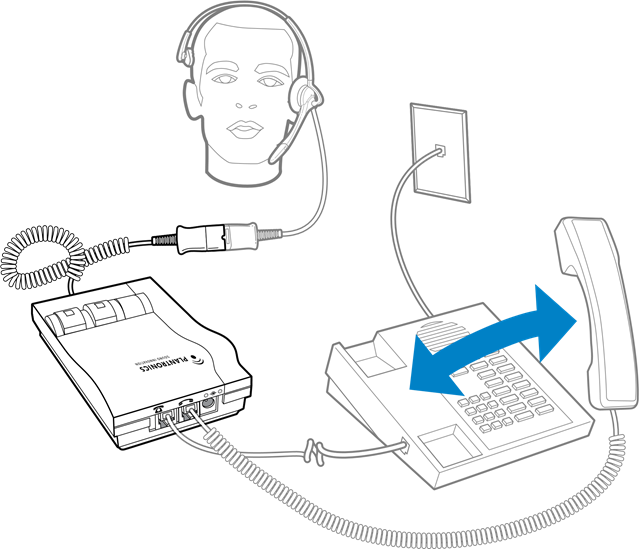

BELLEN EN OPROEPEN ONTVANGEN MET UW HEADSET
Druk op de Headset/Handset-knop (groen).
- Om te bellen terwijl u de headset draagt. Til de handset van de telefoon. Luister naar een kiestoon en kies.
- Om een oproep te ontvangen, tilt u de handset van de telefoon en spreekt u in uw headset.
- Om een gesprek te beëindigen, plaatst u de handset terug op de telefoon.
![BELLEN EN OPROEPEN ONTVANGEN MET UW HEADSET]( "Plantronics - Vista M22 - BELLEN EN OPROEPEN ONTVANGEN MET UW HEADSET")
HET VOLUME VOOR OPROEPEN AANPASSEN

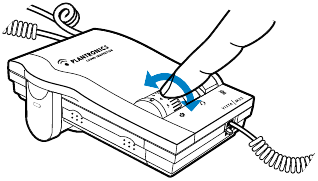

Om uw luistervolume aan te passen, draait u het duimwiel voor het luistervolume (Listening Volume Thumbwheel) van 1 (stilste) naar 9 (luidste).

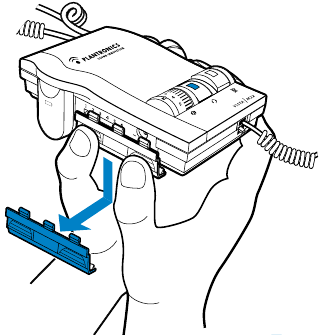

Om uw spreekvolume aan te passen, verwijdert u de afdekking van de Vista M22.

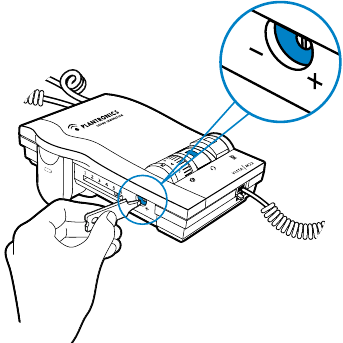

- Gebruik de plastic schroevendraaier om de spreekvolume regelaar (Speaking Volume Control) aan te passen.
- Draai de regelaar met de klok mee om uw stem luider te maken.
- Draai de regelaar tegen de klok in om uw stem zachter te maken.
![HET VOLUME VOOR OPROEPEN AANPASSEN Stap 3]( "Plantronics - Vista M22 - HET VOLUME VOOR OPROEPEN AANPASSEN Stap 3")
- Plaats de afdekking en de plastic schroevendraaier terug.

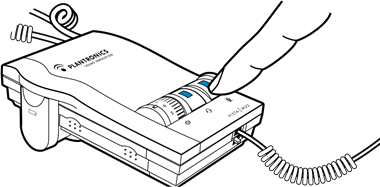

EEN OPROEP DEMPEN
Om de mute (dempen) in te schakelen, drukt u op de Mute-knop (Mute Button) om de groene indicator te tonen.
Om de mute (dempen) uit te schakelen, drukt u nogmaals op de Mute-knop (Mute Button).

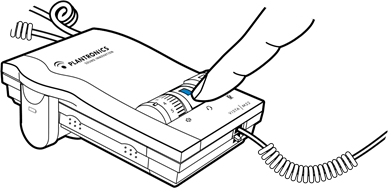

BELLEN EN OPROEPEN ONTVANGEN MET DE HEADSET
Om de headset uit te schakelen, drukt u op de Headset/Handset-knop om de zwarte indicator te tonen.
Gebruik de handset en telefoon om uw oproepen te plaatsen.
DE OPTIONELE AC-VOEDINGADAPTER GEBRUIKEN (niet meegeleverd)
Het gebruik van de AC-voedingadapter wordt aanbevolen voor een ononderbroken werking.

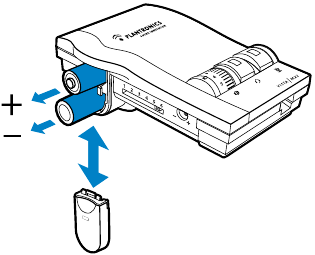

- Verwijder de batterijen uit het batterijvak.

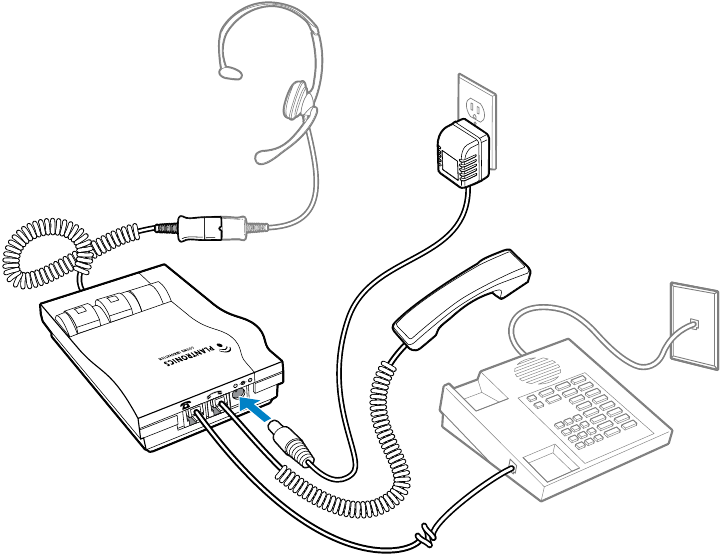

- Sluit de AC-voedingadapter aan op de AC-voedingadapter aansluiting op de Vista M22.
![DE OPTIONELE AC-VOEDINGADAPTER GEBRUIKEN (niet meegeleverd) Stap 1]( "Plantronics - Vista M22 - DE OPTIONELE AC-VOEDINGADAPTER GEBRUIKEN (niet meegeleverd) Stap 1")
- Steek de AC-voedingadapter in uw stroombron.
![DE OPTIONELE AC-VOEDINGADAPTER GEBRUIKEN (niet meegeleverd) Stap 2]( "Plantronics - Vista M22 - DE OPTIONELE AC-VOEDINGADAPTER GEBRUIKEN (niet meegeleverd) Stap 2")
345 ENCINAL STREET I SANTA CRUZ, CA 95060 USA I PHONE: 800 544 4660
© 1998-2006 Plantronics, Inc. Alle rechten voorbehouden. Plantronics, het logo-ontwerp, Sound Innovation, Quick Disconnect en Vista zijn handelsmerken of geregistreerde handelsmerken van Plantronics, Inc.
