Handleiding Carrier FV4C-serie

VEILIGHEIDSVOORSCHRIFTEN

Onjuiste installatie, afstelling, wijziging, service, onderhoud of gebruik kan leiden tot een explosie, brand, elektrische schok of andere omstandigheden die de dood, persoonlijk letsel of materiële schade kunnen veroorzaken. Raadpleeg een gekwalificeerde installateur, servicebedrijf of uw distributeur of filiaal voor informatie of hulp. De gekwalificeerde installateur of het servicebedrijf moet door de fabriek geautoriseerde kits of accessoires gebruiken bij het aanpassen van dit product. Raadpleeg de afzonderlijke instructies die bij de kits of accessoires zijn verpakt tijdens de installatie.
Volg alle veiligheidsvoorschriften. Draag een veiligheidsbril, beschermende kleding en werkhandschoenen. Gebruik een blusdoek voor soldeerwerkzaamheden. Zorg dat er een brandblusser beschikbaar is. Lees deze instructies grondig door en volg alle waarschuwingen of voorzorgsmaatregelen die zijn opgenomen in de documentatie en op het apparaat zijn aangebracht. Raadpleeg de lokale bouwvoorschriften en de actuele versies van de National Electrical Code (NEC) NFPA 70.
Raadpleeg in Canada de actuele versies van de Canadian Electrical Code CSA C22.1.

Herken veiligheidsinformatie. Wanneer u dit symbool op het apparaat en in instructies of handleidingen ziet, wees dan alert op het potentieel voor persoonlijk letsel. Begrijp de signaalwoorden DANGER, WARNING, CAUTION en NOTE. Deze woorden worden gebruikt met het veiligheidswaarschuwingssymbool.

DANGER duidt op de meest ernstige gevaren die zullen leiden tot ernstig persoonlijk letsel of de dood.

WARNING duidt op gevaren die kunnen leiden tot persoonlijk letsel of de dood.

CAUTION wordt gebruikt om onveilige handelingen te identificeren die kunnen leiden tot licht persoonlijk letsel of schade aan het product en eigendommen. NOTE wordt gebruikt om suggesties te benadrukken die zullen leiden tot verbeterde installatie, betrouwbaarheid of werking.

ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Voordat u het systeem installeert of onderhoudt, schakelt u altijd de hoofdstroom naar het systeem uit. Er kunnen meerdere scheidingsschakelaars zijn. Voorzie de scheidingsschakelaar van een geschikt waarschuwingslabel. Schakel indien van toepassing de stroom naar de accessoireverwarming uit.

SNIJGEVAAR
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel.
Plaatwerkonderdelen kunnen scherpe randen of bramen hebben. Wees voorzichtig en draag geschikte beschermende kleding en handschoenen bij het hanteren van onderdelen.

INLEIDING

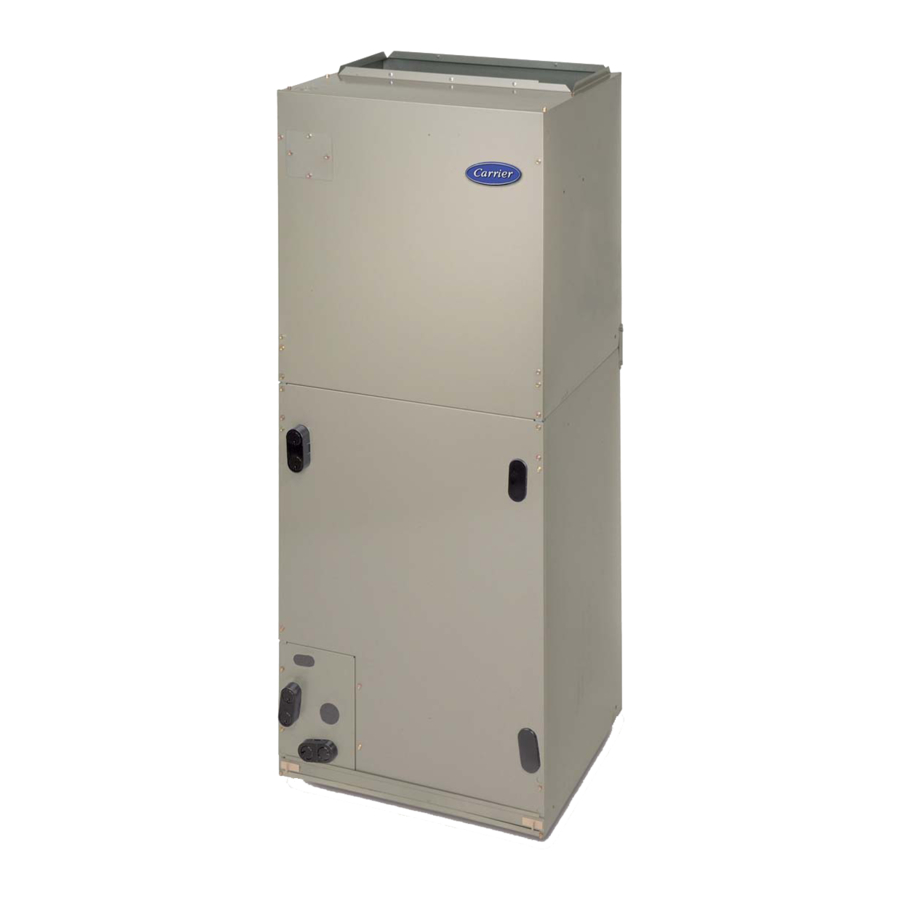

Model FV4C ventilatorconvectoren zijn ontworpen voor flexibiliteit en kunnen worden gebruikt voor opwaartse, horizontale of neerwaartse (kits vereist op gefabriceerde en mobiele woningen) toepassingen. Deze units zijn speciaal ontworpen voor Puronr koudemiddel (R-410A) en mogen alleen worden gebruikt met Puron airconditioners en warmtepompen zoals geleverd.

Deze units zijn ontworpen om te voldoen aan de lage luchtdichtheidseisen die momenteel van kracht zijn. Daarom hebben de units speciale aandacht nodig in de condensaatbak en het gebied van de afvoeraansluiting en bij het solderen van leidingen.

Deze units zijn beschikbaar voor toepassing in systemen met een nominaal koelvermogen van 18.000 tot 60.000 Btuh.

Door de fabriek geautoriseerde, in het veld geïnstalleerde elektrische verwarmingspakketten zijn verkrijgbaar in 5 tot 30 kW. Zie Product Data voor beschikbare accessoirekits.

INSTALLATIE

CONTROLEER APPARATUUR

Pak de unit uit en verplaats deze naar de definitieve locatie. Verwijder de doos en pas op dat u de unit niet beschadigt.

Inspecteer de apparatuur op schade voordat u deze installeert. Dien een claim in bij de rederij als de zending beschadigd of incompleet is. Zoek het typeplaatje van de unit met de juiste installatie-informatie. Controleer het typeplaatje om er zeker van te zijn dat de unit overeenkomt met de taakspecificaties.

VENTILATORCONVECTOR MONTEREN

De unit kan op de vloer staan of liggen, of aan het plafond of de muur hangen. Laat ruimte over voor bedrading, leidingen en onderhoud van de unit.

Wanneer de unit boven een afgewerkt plafond en/of woonruimte wordt geïnstalleerd, kunnen bouwvoorschriften vereisen dat er een secundaire condensopvangbak wordt geplaatst onder de gehele unit. Sommige plaatsen staan mogelijk het alternatief toe van een afzonderlijke, secundaire condensleiding. Raadpleeg de plaatselijke voorschriften voor aanvullende beperkingen of voorzorgsmaatregelen.

Wanneer u een ventilatorconvector boven een afgewerkt plafond en/of woonruimte installeert, wordt aanbevolen om een secundaire lekbak onder de gehele unit te installeren om schade aan het plafond te voorkomen.

FV4C Fan Coils kunnen worden geïnstalleerd voor opwaartse en horizontaal-linkse toepassingen zoals ze in de fabriek worden geleverd. Units kunnen met aanpassingen in het veld worden geïnstalleerd voor horizontaal-rechtse toepassingen. Units kunnen worden omgebouwd voor neerwaartse toepassingen met behulp van in de fabriek goedgekeurde accessoirekits.

OPMERKING:
Om een goede afvoer bij horizontale installaties te garanderen, moet de unit zo worden geïnstalleerd dat deze zich binnen 1/8 inch (3,2 mm) van de lengte en breedte van de unit bevindt.

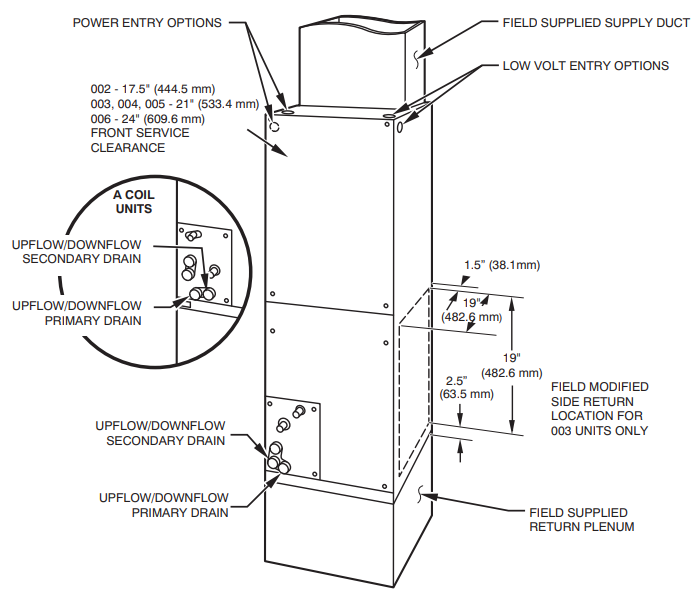

Opwaartse installatie

Als de retourlucht moet worden gekanaliseerd, installeer dan een kanaal gelijk met de vloer. Plaats de unit op de vloer boven de opening. Gebruik alleen de meegeleverde retourluchtopening. Alle retourlucht moet door de spiraal gaan. (Zie Fig. 2.)

Fig. 2 - Schuine spiraalunit in opwaartse toepassing

Modulaire units

De FV4C Fan Coil in de maten 003, 005 en 006 zijn verkrijgbaar in 2-delige modulaire constructie. Door de modulaire constructie kan de installateur de unit voor een eenvoudige installatie in 2 componenten demonteren, spiraalkast en ventilatorkast. (Zie Fig. 3.)

Fig. 3 - Schuine spiraal in horizontaal-linkse toepassing (fabrieksmatig klaar)

Om de unit te demonteren, verwijdert u de achterste hoekbeugels door 2 schroeven te verwijderen waarmee de beugels zijn bevestigd. Verwijder 2 schroeven in elke voorste hoek van de spiraalkast of 2 schroeven in de ventilatorkast. Verwijder niet alle 4 de schroeven in elke hoek. De secties kunnen nu worden gescheiden door de bovenste sectie van de onderste sectie te tillen.
Om weer in elkaar te zetten, keert u de bovenstaande procedure om. Zorg ervoor dat u alle bevestigingsmiddelen opnieuw installeert bij het opnieuw in elkaar zetten.

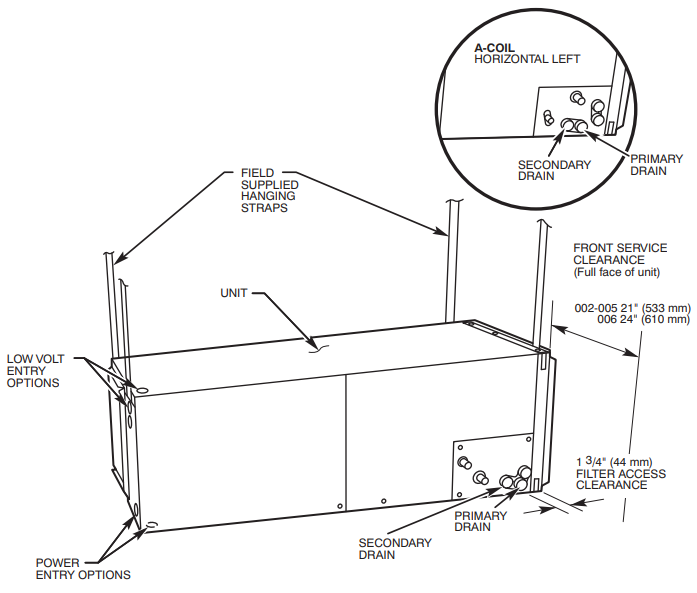

Horizontale installaties

Zorg ervoor dat de installatie voldoet aan alle toepasselijke bouwvoorschriften die mogelijk de installatie van een secundaire condensopvangbak vereisen.

1. Zorg voor ondersteuning van de unit door deze in of boven de secundaire condensopvangbak te plaatsen.
2. Wanneer u de unit aan het plafond hangt, geven de kuiltjes in de behuizing de juiste locatie van de schroeven aan voor het monteren van metalen steunbanden. (Zie Fig. 4.)

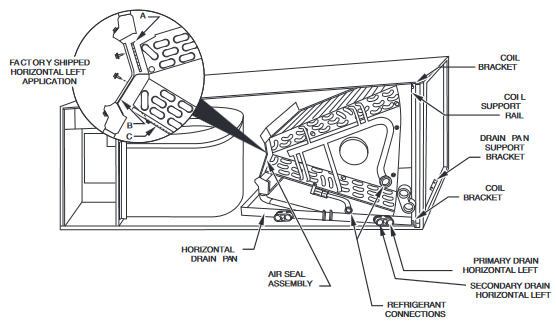

   Fig. 4 - A-spiraal in horizontaal-linkse toepassing (fabrieksmatig klaar)

Horizontaal-rechtse ombouw van units met schuine spiralen

GEVAAR VOOR MATERIËLE SCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot materiële schade.
Gasket kit number KFAHD0101SLP is vereist voor horizontale schuine spiraal ombouw om lage luchtlekkage/lage zweet prestaties te behouden.

1. Verwijder de toegangs panelen voor de ventilator en de spiraal en het fittingpaneel. (Zie Fig. 5.)

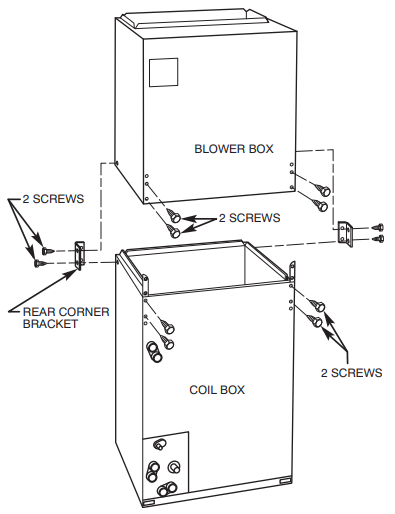

   Fig. 5 - Modulaire unit montage

2. Verwijder de schroef waarmee de spiraalassemblage aan de rechterkant van de behuizingsflens is bevestigd.
3. Verwijder de spiraalassemblage.
4. Leg de ventilatorconvector op de rechterkant en installeer de spiraalassemblage opnieuw met de condensopvangbak naar beneden. (Zie Fig. 5.)
5. Bevestig de spiraal aan de behuizingsflens met behulp van de eerder verwijderde schroef voor het monteren van de spiraal.
6. Zorg ervoor dat de pan dop in de fittingdeur goed op de fittingdeur zit om de lage luchtlekkage waarde van de unit te behouden.
7. Voeg pakkingen toe uit kit KFAHD volgens de kit instructies.
8. Installeer de toegangs panelen en het fittingpaneel opnieuw en lijn de gaten uit met de buisverbindingen en de condensopvangbak aansluitingen.

Zorg ervoor dat de doorvoerrubbers voor de vloeistof- en zuigleidingen op hun plaats zitten om luchtlekken en condensvorming in de kast te voorkomen. Installeer de doorvoerrubbers na het solderen.

Horizontaal-rechtse ombouw van units met A-spiraal

Om units om te bouwen voor horizontale rechtse installaties:

1. Verwijder de toegangs panelen voor de ventilator en de spiraal. (Zie Fig. 6.)

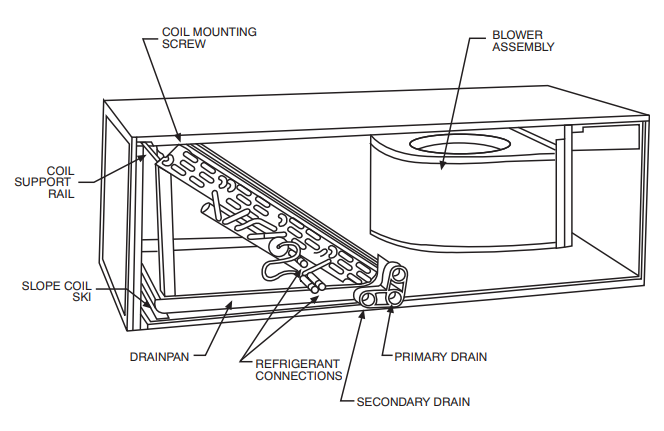

   Fig. 6 - Schuine spiraal in horizontaal-rechtse toepassing

2. Verwijder de metalen clip waarmee het fittingpaneel aan de condensopvangbak is bevestigd. Verwijder het fittingpaneel.
3. Verwijder 2 snap-in clips waarmee de A-spiraal in de unit is bevestigd.
4. Schuif de spiraal- en panassemblage uit de unit.
5. Verwijder de horizontale steunbeugel van de lekbak van de spiraalsteunrail aan de linkerkant van de unit en installeer deze opnieuw op de spiraalsteunrail aan de rechterkant van de unit.
6. Zet de luchtdichtingsassemblage om voor horizontaal rechts.
   1. Verwijder de luchtdichtingsassemblage van de spiraal door 4 schroeven te verwijderen. (Zie Fig. 6.)
   2. Verwijder de luchtverdeler (B) van de spiraaldichtingsassemblage door 3 schroeven te verwijderen. (Zie Fig. 6 - inzet fabrieksmatig verzonden.)
   3. Verwijder de vulplaat (A) en installeer de luchtverdeler (B) in plaats van de vulplaat.
   4. Installeer de vulplaat (A) zoals weergegeven in de horizontaal-rechtse toepassing.
   5. Verwijder de condensbakken (C) en installeer ze op de tegenoverliggende buisplaten.
   6. Installeer de slang op de plastic tuit.
7. Installeer de horizontale bak aan de rechterkant van de spiraalassemblage.
8. Schuif de spiraalassemblage in de behuizing. Zorg ervoor dat de spiraalbeugel op elke hoek van de verticale bak in de spiraalsteunrails grijpt.
9. Installeer 2 snap-in clips opnieuw om de spiraalassemblage correct te positioneren en vast te zetten in de unit. Zorg ervoor dat de clip met grote offset aan de rechterkant van de unit wordt gebruikt om de horizontale bak vast te zetten.
10. Verwijder twee ovale fittingdoppen van de linkerkant van de spiraal, het toegangs paneel en het fittingpaneel.
11. Verwijder de isolatie knock-outs aan de rechterkant van het spiraal toegangs paneel
12. Verwijder 2 ovale spiraal toegangs paneel pluggen en installeer ze opnieuw in de gaten aan de linkerkant van het spiraal toegangs paneel en het fittingpaneel.
13. Installeer de fittingdoppen van de condensopvangbak (uit stap 10) in de rechterkant van de spiraaldeur en zorg ervoor dat de dop schoon vastklikt en op de achterkant van de spiraaldeur zit. Zorg ervoor dat er geen isolatie in de weg zit bij het plaatsen van de dop.
14. Installeer de toegangs en fitting panelen opnieuw en lijn de gaten uit met de buisverbindingen en de aansluitingen van de condensopvangbak. Zorg ervoor dat u de metalen clip tussen het fittingpaneel en de verticale condensopvangbak opnieuw installeert.

Zorg ervoor dat de doorvoerrubbers voor de vloeistof- en zuigleidingen op hun plaats zitten om luchtlekken en condensvorming in de kast te voorkomen.

Neerwaartse installaties

GEVAAR VOOR SCHADE AAN UNIT OF EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Voor de ombouw van de ventilatorconvector naar neerwaarts zijn speciale procedures vereist voor de condensaatafvoeren op zowel A-spiraal- als schuine units. De verticale afvoeren hebben een overloopgat tussen de primaire en secundaire afvoergaten. Dit gat is afgedicht voor alle toepassingen behalve neerwaarts, maar moet worden gebruikt voor neerwaarts.
Verwijder tijdens het ombouwproces alleen de plastic dop die de verticale afvoeren bedekt en gooi deze weg. Verwijder de plug uit het overloopgat en gooi deze weg. Dicht na voltooiing van de neerwaartse installatie de verticale pan fitting af aan de deurverbinding om de lage luchtlekkage prestaties van de unit te behouden.

Bij deze toepassing is veldombouw van de verdamper vereist met behulp van een accessoire neerwaartse kit samen met een accessoire basiskit. Gebruik een brandwerende, veerkrachtige pakking van 1/8 tot 1/4 inch (3,2 tot 6,4 mm) dik tussen het kanaal, de unit en de vloer.

OPMERKING:
Raadpleeg voor het ombouwen van units voor neerwaartse toepassingen de installatie-instructies die bij de kit zijn geleverd voor een juiste installatie. Gebruik voor schuine ventilatorconvectoren kit onderdeelnummer KFADC0201SLP. Gebruik voor A-ventilatorconvectoren kit onderdeelnummer KFADC0401ACL. Gebruik een brandwerende, veerkrachtige pakking van 1/8 tot 1/4 inch (3,2 tot 6,4 mm) dik tussen het kanaal, de unit en de vloer.

GEVAAR VOOR MATERIËLE SCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot materiële schade.
Gasket kit number KFAHD0101SLP is vereist voor horizontale schuine spiraal ombouw om lage luchtlekkage/lage zweet prestaties te behouden.

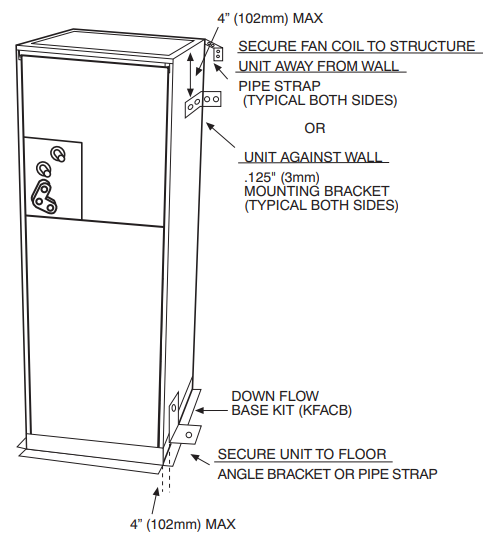

Toepassingen voor geprefabriceerde en stacaravans

1. De ventilatorconvector moet aan de structuur worden bevestigd met behulp van in het veld geleverde hardware.
2. Laat minimaal 24" (610 mm) ruimte vrij vanaf de toegangs panelen.
3. Aanbevolen methode voor bevestiging voor typische toepassingen
   1. Als de ventilatorconvector zich niet tegen de muur bevindt, bevestigt u een pijpband aan de bovenkant van de ventilatorconvector met behulp van nr. 10 zelftappende schroeven. Hoek de band naar beneden en weg van de achterkant van de ventilatorconvector, verwijder alle speling en bevestig aan de muurstijl van de structuur met behulp van 5/16-inch (8 mm) diameter houtdraadbouten. Typisch beide zijden van de ventilatorconvector.
   2. Als de ventilatorconvector tegen de muur staat, bevestigt u de ventilatorconvector aan de muurstijl met behulp van 1/8-inch (3 mm) dikke haakse beugels. Bevestig de beugels aan de ventilatorconvector met behulp van nr. 10 zelftappende schroeven en aan de muurstijl met behulp van 5/16-inch (8 mm) diameter houtdraadbouten. (Zie Fig. 7.)

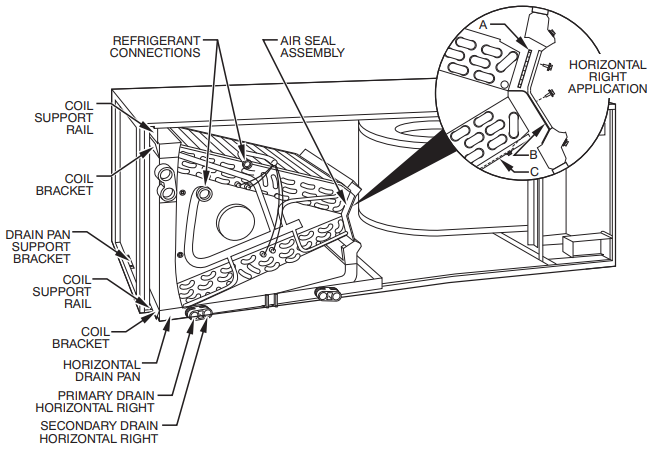

Fig. 7 - A-spiraal in horizontaal-rechtse toepassing

Fig. 8 - A-spiraal

LUCHTKANALEN

Sluit het toevoerluchtkanaal aan over de buitenkant van de 3/4-inch (19 mm) flens die is voorzien op de toevoerluchtopening. Zet het kanaal vast aan de flens met de juiste bevestigingsmiddelen voor het gebruikte type kanaal en dicht de kanaal-unit verbinding af.

Er zijn kanaalaansluitflenzen voorzien op de luchtafvoerverbinding van de unit. Wanneer u FV4C units gebruikt met 20-, 24- en 30-kW elektrische verwarmers, houd dan een afstand van 1 inch (25 mm) van brandbare materialen tot de afvoerplenum en het kanaalwerk over een afstand van 36 inch (914 mm) vanaf de unit. Gebruik een accessoire neerwaartse basis om de juiste afstand te behouden bij neerwaartse installaties.

Gebruik flexibele connectoren tussen het kanaalwerk en de unit om trillingsoverdracht te voorkomen. Wanneer een elektrische verwarming is geïnstalleerd, gebruik dan hittebestendig materiaal voor de flexibele connector tussen het kanaalwerk en de unit bij de afvoerverbinding. Kanaalwerk dat door een ongeconditioneerde ruimte loopt, moet worden geïsoleerd en bedekt met een dampremmende laag.

Akoestische behandeling van kanaalwerk

Metalen kanaalsystemen die geen 90° bocht en 3 m hoofdkanaal naar de eerste aftakking hebben, kunnen een interne akoestische isolatiebekleding vereisen.

Als alternatief kan er vezelachtig kanaalwerk worden gebruikt als dit is geconstrueerd en geïnstalleerd in overeenstemming met de laatste editie van de SMACNA constructienorm voor vezelglaskanalen. Zowel akoestische bekleding als vezelachtig kanaalwerk moeten voldoen aan de National Fire Protection Association Standards 90A of B, zoals getest door UL Standard 181 voor Klasse 1 luchtkanalen.

ELEKTRISCHE AANSLUITINGEN

Op units met een in de fabriek geïnstalleerde ontkoppelaar met verwijderde uittrekker, kunnen service en onderhoud veilig worden uitgevoerd aan alleen de belastingszijde van het bedieningspakket.

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Veldkabels aan de lijnzijde van de ontkoppelaar in de ventilatorconvector blijven onder spanning staan, zelfs wanneer de uittrekker is verwijderd. Service en onderhoud aan de binnenkomende bedrading kunnen pas worden uitgevoerd als de hoofdontkoppelingsschakelaar (op afstand van de unit) is uitgeschakeld.

Lijnspanningsaansluitingen

Als de unit een elektrisch verwarmingselement bevat, verwijder en gooi de stekker van de ventilatorconvector weg en sluit de mannelijke stekker van de verwarming aan op de vrouwelijke stekker van de kabelboom van de unit. (Zie de installatie-instructies van het elektrische verwarmingselement.)

Voor units zonder elektrische verwarming:

1. Sluit de 208/230V-voedingsdraden van de veldontkoppelaar aan op de gele en zwart gestreepte draden.
2. Sluit de aardingsdraad aan op de aardingsklem van de unit.

Controleer alle fabrieksbedrading volgens het bedradingsschema van de unit en inspecteer de fabrieksbedradingsaansluitingen om er zeker van te zijn dat er geen zijn losgeraakt tijdens transport of installatie.

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Schakel altijd de hoofdstroom naar het systeem uit voordat u het systeem installeert of onderhoudt. Er kunnen meerdere ontkoppelingsschakelaars zijn. Voorzie de ontkoppelingsschakelaar van een geschikte waarschuwingssticker. Schakel indien van toepassing de stroom naar de accessoireverwarming uit.

GEVAAR VOOR MATERIËLE SCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Als er een ontkoppelingsschakelaar op de unit moet worden gemonteerd, selecteer dan een locatie waar boren of bevestigingsmiddelen geen contact maken met elektrische of koelmiddelcomponenten.

OPMERKING:
Voordat u verdergaat met de elektrische aansluitingen, moet u ervoor zorgen dat de voedingsspanning, frequentie en fase overeenkomen met de specificaties op het typeplaatje van de unit.

Zorg ervoor dat de elektrische service van het nutsbedrijf voldoende is om de extra belasting van deze apparatuur aan te kunnen. Raadpleeg het bedradingslabel van de unit voor de juiste hoog- en laagspanningsbedrading in het veld. Maak alle elektrische aansluitingen in overeenstemming met de NEC en alle lokale voorschriften of verordeningen die van toepassing kunnen zijn. Gebruik alleen koperdraad. De unit moet een afzonderlijk elektrisch aftakkingscircuit hebben met een in het veld geleverde ontkoppelingsschakelaar die zich in het zicht van en gemakkelijk bereikbaar is vanaf de unit.

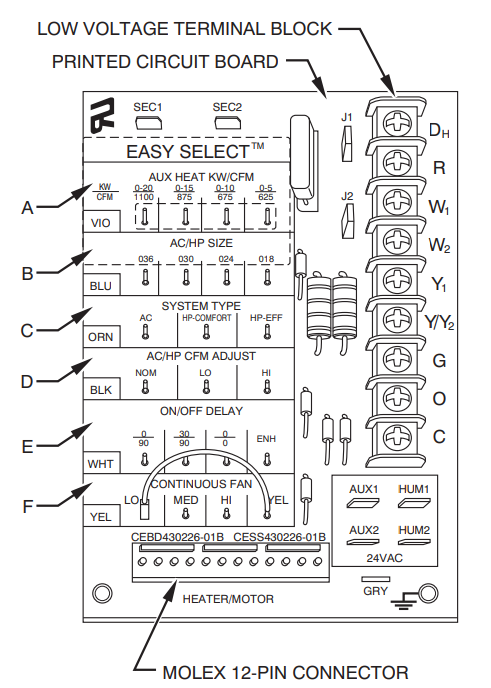

24V-bedieningssysteemaansluitingen op printplaat van de unit (PCB)

Raadpleeg de bedradingsinstructies van de unit voor aanbevolen bedradingsprocedures. Gebruik nr. 18 AWG-gekleurde, geïsoleerde (minimaal 35 °C) draden om laagspanningsaansluitingen te maken tussen de thermostaat en de unit. Als de thermostaat zich op meer dan 30 m van de unit bevindt (gemeten langs de laagspanningsdraden), gebruik dan nr. 16 AWG-gekleurde, geïsoleerde (minimaal 35 °C) draden. De PCB is geschakeld voor enkelfasige verwarmingswerking. Wanneer extra verwarmingsfasering gewenst is met behulp van buitenthermostaten of Intelligent Heat Staging, verwijder dan Jumper J2 op de PCB om fasering mogelijk te maken.

Sluit de laagspanningsdraden aan op de thermostaat en de buitenunit. (Zie Afb. 9, 10, 11 of 12.)

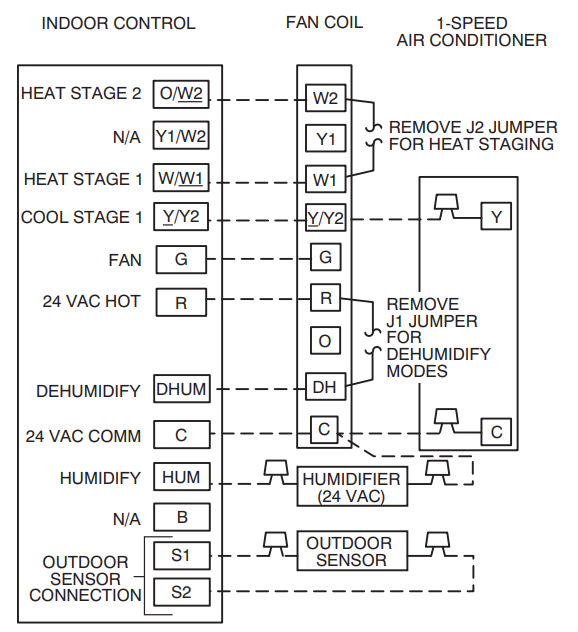

Afb. 9 - FV4C-ventilatorconvectorbedrading met 1-snelheidsairconditioner

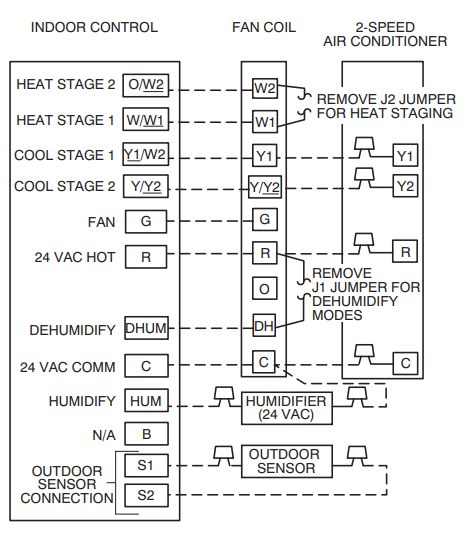

Afb. 10 - FV4C-ventilatorconvectorbedrading met 2-snelheidsairconditioner

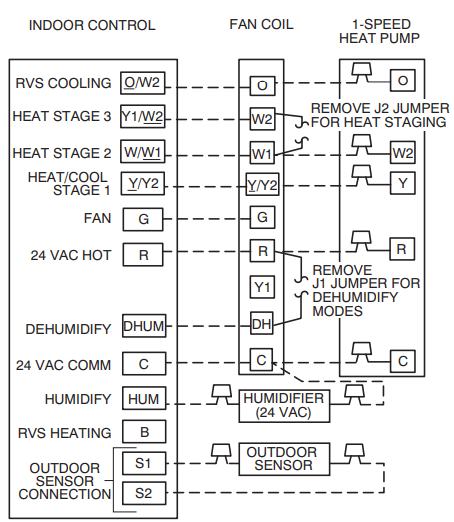

Afb. 11 - FV4C-ventilatorconvectorbedrading met 1-snelheidswarmtepomp

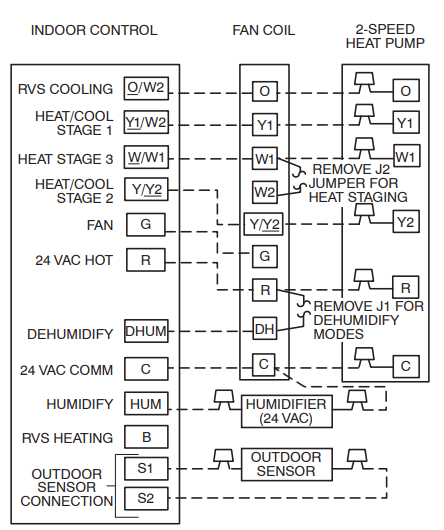

Afb. 12 - FV4C-ventilatorconvectorbedrading met 2-snelheids Puron (R-410A) koelmiddelwarmtepomp

Intelligente warmtefasering optie

Intelligente warmtefasering van het elektrische verwarmingspakket is mogelijk wanneer de FV4C is geïnstalleerd als onderdeel van een warmtepompsysteem met één snelheid, met behulp van een programmeerbare 2-snelheidsthermostaat van het bedrijf, Thermidistatt Control of een geschikt zoneregeling en een van de volgende elektrische verwarmingspakketten:

Relaisverwarmers
KFCEH2901N09, KFCEH3001F15, KFCEH3101C15, KFCEH3201F20, KFCEH3301C20, KFCEH3401F24 of KFCEH3501F30.

Volledige laagspanningsbedrading van het systeem zoals weergegeven in Afb. 9, 10, 11 of 12.

OPMERKING:
Waar lokale voorschriften vereisen dat de bedrading van de thermostaat door een leiding of kabelgoot wordt geleid, kunnen er splitsingen worden gemaakt in de ventilatorconvector. Alle bedrading moet NEC Klasse l zijn en moet gescheiden zijn van de binnenkomende voedingsdraden.

Er is een door de fabriek goedgekeurde ontkoppelingsset beschikbaar voor installatie van toepassingen van 0 tot 10 kW. Wanneer elektrische verwarmingspakketten met stroomonderbrekers zijn geïnstalleerd, kan de stroomonderbreker worden gebruikt als ontkoppelaar. Transformator is in de fabriek bedraad voor 230V-werking. Voor 208V-toepassingen koppelt u de zwarte draad los van de 230V-aansluiting op de transformator en sluit u deze aan op de 208V-aansluiting. (Zie Afb. 13.)

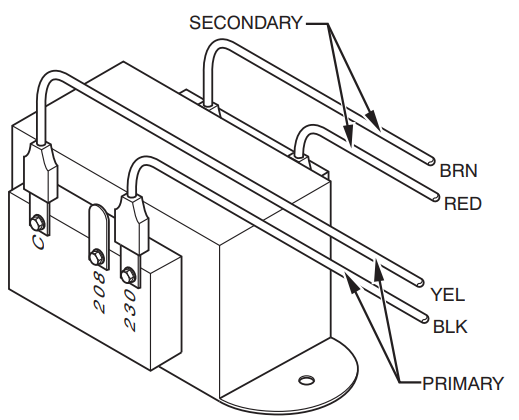

Afb. 13 - Transformatoraansluitingen

Het secundaire circuit van de transformator wordt beschermd door een 5 ampère zekering die op de printplaat is gemonteerd.

Gebruik geen buitenthermostaat met Intelligent Heat Staging.

Geproduceerde behuizingen

In toepassingen voor geproduceerde behuizingen vereist de Code of Federal Regulations, Title 24, Chapter XX, Part 3280.714 dat aanvullende elektrische verwarming wordt vergrendeld bij buitentemperaturen boven 4 °C (40 °F), behalve voor een ontdooicyclus van de warmtepomp. Een thermostaat van het bedrijf in combinatie met een buitensensor kan worden gebruikt om extra warmte boven 4 °C (40 °F) te vergrendelen. Raadpleeg de thermostaatinstructies voor meer informatie. Als er een niet-bedrijfsthermostaat wordt gebruikt, kan een buitenthermostaat vereist zijn.

Aardaansluitingen

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood
Volgens NEC, NFPA 70 en lokale voorschriften moet de kast een ononderbroken of onbeschadigde aarding hebben om persoonlijk letsel te minimaliseren als er een elektrische fout optreedt. De aarding kan bestaan uit elektrische draad of metalen leidingen wanneer deze is geïnstalleerd in overeenstemming met de geldende elektrische voorschriften. Als de leidingaansluiting verloopringen gebruikt, moet er een afzonderlijke aardingsdraad worden gebruikt.

OPMERKING:
Gebruik een UL-gecertificeerde leiding en leidingconnector om de voedingsdraad(en) op de unit aan te sluiten en een goede aarding te verkrijgen. Aarding kan ook worden bereikt door gebruik te maken van de aardingsklem in de schakelkast.

Het gebruik van dubbele of meerdere voedingscircuits vereist aarding van elk circuit op de aardingsklemmen op de unit en verwarmers.

KOELMIDDELSLANGVERBINDING EN EVACUATIE

Gebruik een accessoire-slangenpakket of in het veld geleverde slangen van koelmiddelkwaliteit. Isoleer de gehele aanzuigslang als er in het veld geleverde slangen worden gebruikt. Het slangenpakket heeft een geïsoleerde aanzuigslang. Gebruik geen beschadigde, vuile of verontreinigde slangen, omdat deze het koelmiddelstroomregelapparaat kunnen verstoppen.
Wanneer een slangenpakket wordt gebruikt en er binnen 60 seconden zweetverbindingen worden gemaakt, hoeft het spoel- en slangensysteem niet te worden geëvacueerd. Evacueer de spoel en de in het veld geleverde slangen altijd tot 500 micron voordat u de servicekleppen van de buitenunit opent.

GEVAAR VOOR PRODUCTSCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Er MOET een soldeerschild worden gebruikt wanneer slangensets op de unitverbindingen worden gesoldeerd om schade aan het unitoppervlak en de condensopvangbakafdekkappen te voorkomen.

Units hebben zweetzuig- en vloeistofbuisverbindingen. Maak eerst de aanzuigbuisverbinding.

1. Knip de slang op de juiste lengte.
2. Steek de slang in de zweetverbinding op de unit totdat deze de bodem raakt.
3. Hardsoldeer de verbinding met behulp van zilversoldeer of hardsoldeermaterialen zonder zilver. Gebruik geen soldeer (materialen die smelten onder 800 °F).

Raadpleeg de lokale voorschriften

GEVAAR VOOR PRODUCTSCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendommen.
Wikkel een natte doek om de achterkant van de fitting om schade aan de TXV en in de fabriek gemaakte verbindingen te voorkomen.

4. Evacueer het spoel- en slangensysteem tot 500 micron met behulp van de diepe vacuümmethode.

CONDENSAATAFVOER

Om de afvoeren aan te sluiten, moeten de dopopeningen worden verwijderd. Gebruik een mes om de opening in de buurt van het lipje te starten en trek met een tang aan het lipje om de schijf te verwijderen. Reinig indien nodig de rand van de opening en installeer de condensaatleiding. Kit tot slot de leidingen af waar ze de fitting verlaten om de lage lekdichtheid van de unit te behouden.

RISICO OP SCHADE AAN UNIT OF EIGENDOM
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product of eigendom.
De ombouw van de ventilatorenconvector naar downflow vereist speciale procedures voor de condensaatafvoeren op zowel A-coil- als hellende units. De verticale afvoeren hebben een overloopgat tussen de primaire en secundaire afvoergaten. Dit gat is afgesloten voor alle toepassingen behalve downflow, maar moet worden gebruikt voor downflow. Verwijder tijdens het ombouwproces alleen de plastic dop die de verticale afvoeren bedekt en gooi deze weg. Verwijder de plug uit het overloopgat en gooi deze weg. Kit na voltooiing van de downflow-installatie de verticale panfitting af aan de deurverbinding om de lage luchtlekkage van de unit te behouden.

Units zijn uitgerust met primaire en secundaire 3/4-inch (19 mm) FPT-afvoeraansluitingen. Zie Afb. 2, 4, 5, 6 en 8 voor de juiste installatie van de condensaatleiding.
Om schade aan eigendommen te voorkomen en optimale drainageprestaties te bereiken, moeten ZOWEL de primaire als de secundaire afvoerleidingen worden geïnstalleerd en voorzien zijn van condensaat sifons van de juiste afmetingen. (Zie Afb. 14 en 16.) In de fabriek goedgekeurde condensaat sifons zijn beschikbaar. Zorg ervoor dat u plastic insteekpluggen in ongebruikte condensaatafvoerfittingen installeert. Het wordt aanbevolen om PVC-fittingen op de plastic condensaatpan te gebruiken. Draai niet te vast. Draai met de hand vast plus 1-1/2 slagen. Gebruik pijpdichtmiddel.

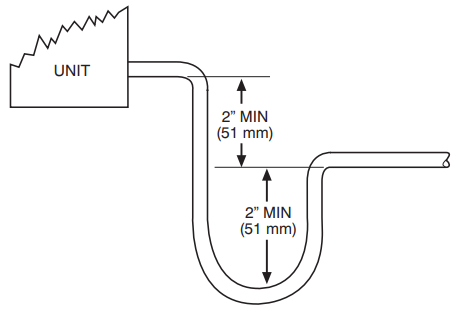

Afb. 14 - Aanbevolen condensaat sifon

RISICO OP SCHADE AAN EIGENDOM
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan product of eigendom.
Ondiepe sifons zijn ontoereikend en laten GEEN goede condensaatafvoer toe. (Zie Afb. 15.)

Afb. 15 - Onvoldoende condensaat sifon

OPMERKING:
Vermijd bij het aansluiten van condensaatafvoerleidingen het blokkeren van het filtertoegangspaneel. Vul zowel de primaire als de secundaire condensaat sifons na aansluiting op de opvangbak.

OPMERKING:
Als de unit zich in of boven een woonruimte bevindt waar schade kan ontstaan door condensaatoverloop, moet er een extern condensaatpan door de gebruiker worden geplaatst onder de hele unit en moet er een secundaire condensaatleiding (met een geschikte sifon) van de unit naar de pan worden geleid.

Al het condensaat in deze externe condensaatpan moet naar een zichtbare plaats worden afgevoerd. Als alternatief voor het gebruik van een externe condensaatpan, kunnen sommige plaatsen het gebruik van een afzonderlijke 3/4-inch (19 mm) condensaatleiding (met een geschikte sifon) toestaan naar een plaats waar het condensaat zichtbaar is. De eigenaar van de constructie moet worden geïnformeerd dat wanneer er condensaat uit de secundaire afvoer of de externe condensaatpan stroomt, de unit onderhoud nodig heeft, anders treedt er waterschade op.

Installeer sifons in de condensaatleidingen zo dicht mogelijk bij de coil. (Zie Afb. 16.)

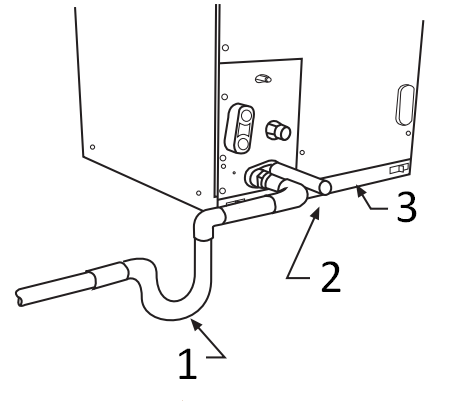

Afb. 16 - Onvoldoende condensaat sifon

1. PRIMAIRE SIFON VEREIST (GEBRUIK FABRIEKSSET OF DOOR DE GEBRUIKER GELEVERDE SIFON VAN VOLDOENDE DIEPTE. STANDAARD P-SIFONS ZIJN NIET VOLDOENDE. ZIE AFBEELDING VAN AANBEVOLEN CONDENSAAT SIFON)
2. SECUNDAIRE AFVOER MET GESCHIKTE SIFON VEREIST (GEBRUIK FABRIEKSSET OF DOOR DE GEBRUIKER GELEVERDE SIFON)
3. TOEGANGSPANEEL FILTER

Zorg ervoor dat de uitlaat van elke sifon zich onder de aansluiting op de condensaatpan bevindt om te voorkomen dat condensaat over de opvangbak stroomt. Vul alle sifons, test op lekken en isoleer sifons als ze zich boven een woonruimte bevinden.

Condensaatafvoerleidingen moeten minimaal 1 inch (25 mm) per 10 ft (3 m) lengte naar beneden hellen. Raadpleeg de lokale voorschriften voor aanvullende beperkingen of voorzorgsmaatregelen.

RISICO OP UNITCOMPONENTEN
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan het product.
Gebruik de unit nooit zonder filter. Dit kan leiden tot schade aan de ventilatormotor of coil. In de fabriek goedgekeurde filtersets moeten worden gebruikt wanneer het filter zich in de unit bevindt. Voor die toepassingen waar toegang tot een intern filter onpraktisch is, moet er een door de gebruiker geleverd filter in het retourkanalenstelsel worden geïnstalleerd.

In de fabriek goedgekeurde filters moeten worden gebruikt wanneer het filter zich in de unit bevindt. (Zie Tabel 1.)

Tabel 1 – Filtersets

FILTERSET (12 STUKS)	ONDERDEELNUMMER	FORMAAT GEBRUIKT MET
	KFAFK0212MED KFAFK0312LRG	002 003, 005
	KFAFK0412XXL	006

UNIT OPSTARTEN

Raadpleeg de installatie-instructies van de buitenunit voor details over de opstartinstructies van het systeem en de methode voor het vullen met koudemiddel.

EASY SELECT-CONFIGURATIEAANSLUITINGEN

Easy Select-aansluitingen worden door de installateur gebruikt om een systeem te configureren. De ECM-motor gebruikt de geselecteerde aansluitingen om de werking aan te passen aan een voorgeprogrammeerde tabel met luchtstromen. (Zie tabel 3 en 4.) Luchtstromen zijn gebaseerd op de systeemgrootte of werkingsmodus en die luchtstromen worden aangepast als reactie op andere inputs, zoals de behoefte aan ontvochtiging. (Zie fig. 17 en 18.)

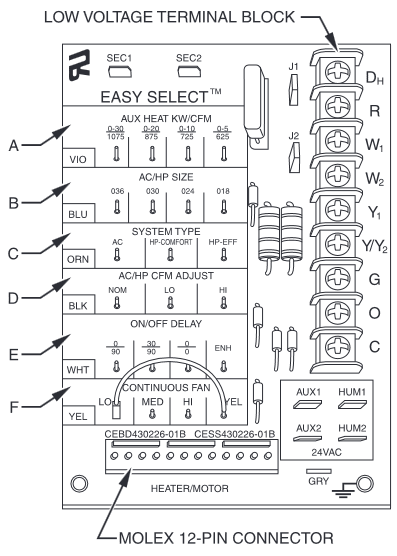

Afb. 17 - Detail van de printplaat van de FV4C

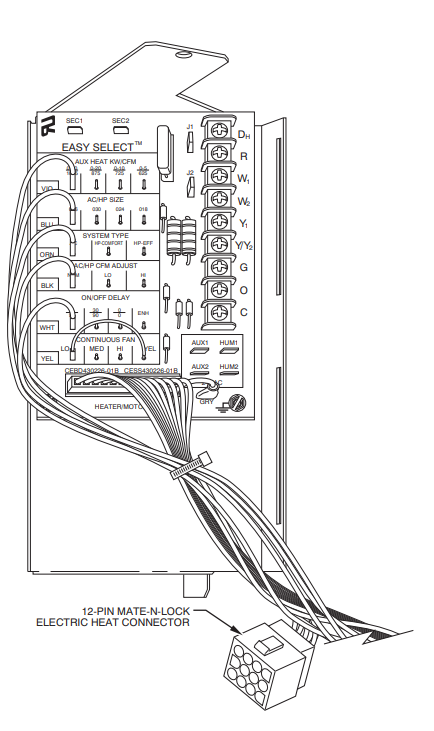

Afb. 18 - Detail van de printplaat van de FV4C

De FV4C ventilatorconvector moet worden geconfigureerd om correct te werken met de systeemcomponenten waarmee deze is geïnstalleerd. Om een basissysteem succesvol te configureren (zie de informatie op het etiket van de printplaat naast de selectiepinnen), verplaatst u de 6 selectiedraden naar de pinnen die overeenkomen met de gebruikte componenten.

AUX HEAT KW/CFM

Selecteer het verwarmingsbereik voor de grootte van de geïnstalleerde elektrische verwarming

De installateur moet de hulpwarmteluchtstroom selecteren die is goedgekeurd voor de toepassing met de geïnstalleerde kW-verwarming. Als er geen verwarming is geïnstalleerd, kan deze stap worden overgeslagen. Elke selectiepin is gemarkeerd met een bereik aan verwarmingen waarvoor de luchtstroom, die ook is gemarkeerd, is goedgekeurd. Selecteer voor meer comfort het smalste kW-bereik dat overeenkomt met de grootte van de verwarming, bijvoorbeeld 0-10 voor een 10-kW-verwarming. Deze luchtstroom moet groter zijn dan de minimale CFM voor de toepassing van een elektrische verwarming met de grootte van het geïnstalleerde systeem voor een veilige en continue werking. (Zie tabel 5 en 6 voor de luchtstroomtoevoer en de minimale CFM.) Merk op dat de gemarkeerde luchtstroom de luchtstroom is die wordt geleverd in de noodverwarmingsmodus en de verwarmingsmodus op airconditioners wanneer elektrische verwarming de primaire verwarmingsbron is. In de warmtepompverwarmingsmodus, wanneer elektrische verwarmingen bekrachtigd worden, zal de ECM-motor de hoogste van de warmtepompverwarmingsluchtstroom en de elektrische verwarmingsluchtstroom laten draaien om een veilige werking van de verwarming te garanderen. De fabrieksselectie is het grootste goedgekeurde verwarmingsbereik. (Zie afb. 17, A zoals aangegeven.)

AC/HP-FORMAAT

Selecteer de geïnstalleerde systeemgrootte

De fabrieksinstelling voor de grootte van de airconditioner of warmtepomp is de grootste unit die bedoeld is voor toepassing met het model ventilatorconvector dat is aangeschaft. De installateur moet de grootte van de airconditioner of warmtepomp selecteren om ervoor te zorgen dat de geleverde luchtstroom binnen het juiste bereik valt voor de grootte van de geïnstalleerde unit. Dit geldt voor alle werkingsmodi met uitzondering van elektrische verwarmingsmodi. (Zie afb. 17, B zoals aangegeven.)

SYSTEEMTYPE

Selecteer het geïnstalleerde systeemtype AC of HP

Het type systeem moet worden geselecteerd:

1. AC-airconditioner
2. HP-COMFORT-warmtepompcomfort biedt ongeveer 315 CFM per ton voor een hogere normale luchtaanvoertemperatuur bij verwarming. Biedt ongeveer 350 CFM per ton koelluchtstroom voor een goede vochtafvoer.
3. HP-EFF-warmtepomprendement biedt dezelfde luchtstroom voor verwarmings- en koelmodi om het algehele HP-rendement te verhogen; ongeveer 350 CFM per ton. De fabrieksinstelling is AC. (Zie afb. 17, C zoals aangegeven.)

AC/HP CFM AANPASSEN

Selecteer Medium, Low of High Airflow

Om de luchtstroom te leveren met de hierboven beschreven snelheden, is de AC/HP ADJUST selectie in de fabriek ingesteld op de nominale (nom) aansluiting. De aanpassingsselecties HI/LO regelen de luchtstroom die wordt geleverd voor alle werkingsmodi, behalve de niet-warmtepompverwarmingsmodi. HI levert 15% luchtstroom boven de geselecteerde nominale unitgrootte en LO levert 10% luchtstroom onder de geselecteerde nominale unitgrootte. De aanpassingsselectieopties zijn bedoeld om de geleverde luchtstroom aan te passen aan de individuele installatiebehoeften voor zaken als geluid, comfort en vochtafvoer. (Zie afb. 17, D zoals aangegeven.)

AAN/UIT-VERTRAGING

Selecteer het gewenste tijdvertragingprofiel

Vertragingsselecties zijn alleen actief in de koel- en warmtepompverwarmingsmodi. Hulpverwarmingsmodi hebben een uit-vertraging van 1 minuut en een nul aan-vertraging geprogrammeerd in de ECM-motor die niet kan worden overschreven.
Er zijn vier motorwerkingsvertragingprofielen beschikbaar om de werking van het systeem aan te passen en te verbeteren. (Zie afb. 17, E zoals aangegeven) Selectieopties zijn:

1. De standaard uit-vertraging van 90 seconden (fabrieksinstelling) bij 100% luchtstroom.
2. Geen vertragingsoptie gebruikt voor het onderhoud van de unit of wanneer een thermostaat wordt gebruikt om vertragingsfuncties uit te voeren.
3. Een aan-vertraging van 30 seconden zonder luchtstroom/uit-vertraging van 90 seconden bij 100% luchtstroomprofiel wordt gebruikt wanneer het wenselijk is om de systeemspoelen de tijd te geven om op te warmen/af te koelen in combinatie met de luchtstroom.
4. ENH, verbeterde selectie, biedt een aan-vertraging van 30 seconden zonder luchtstroom/plus 150 seconden bij 70% luchtstroom/geen uit-vertraging voor extra comfort. Dit profiel minimaliseert koude lucht in de warmtepompwerking en kan de efficiëntie van het systeem verbeteren.

CONTINU DRAAIENDE VENTILATOR

Selecteer de gewenste ventilatorsnelheid wanneer de thermostaat is ingesteld op continu draaien van de ventilator

OPMERKING:
Indien geïnstalleerd met een buitenunit met 2 snelheden, selecteer dan niet de continue ventilator met HI-snelheid. Als HI is geselecteerd, zal de compressie met lage snelheid ook HI-snelheid draaien, wat mogelijk resulteert in onvoldoende ontvochtiging.

1. LO-snelheid-fabrieksinstelling, 50% luchtstroom in de koelmodus.
2. MED-snelheid-verplaats de connector naar MED, 80% luchtstroom in de koelmodus.
3. HI-snelheid-verplaats de connector van HI, 100% luchtstroom in de koelmodus. (Zie afb. 17, F zoals aangegeven.)

Zekering en referentie van laagspanningscircuit

Het laagspanningscircuit is gezekerd door een 5 ampère autozekering die op de printplaat is gemonteerd en in serie is geplaatst met de transformator SEC2 en het R-circuit. Het C-circuit van de transformator is via een printplaatverbinding bij SEC1 verbonden met een metalen afstandhouder gemarkeerd met een aardingssymbool, verbonden met het chassis.

Basisconfiguratie ventilatorconvector

De volgende basisconfiguratie van de ventilatorconvector biedt een ARI-geclassificeerde prestatie van de warmtepomp:

1. AUX HEAT KW/CFM-Selecteer het verwarmingsbereik voor de grootte van de geïnstalleerde elektrische verwarming.
2. AC/HP-FORMAAT-Selecteer de geïnstalleerde systeemgrootte.
3. SYSTEEMTYPE-Selecteer het systeemtype HP-EFF.
4. AC/HP CFM AANPASSEN-Selecteer NOM.
5. AAN/UIT-VERTRAGING-Selecteer 0/90-profiel.
6. CONTINU DRAAIENDE VENTILATOR-Selecteer de gewenste ventilatorsnelheid wanneer de thermostaat is ingesteld op continu draaien van de ventilator.

COMFORTOPTIES-WARMERE VERWARMING EN SUPERONTVOCHTIGING

(Zie afb. 21 voor de snelgids)

De FV4C ventilatorconvector biedt een betere dan gemiddelde vochtigheidsregeling en temperatuur van de verwarmde lucht. Deze configuratie verbetert het comfort van het warmtepompsysteem als er meer vochtafvoer gewenst is of als warmere verwarmingslucht gewenst is. Hoewel het warmtepompsysteem met dit verbeterde comfort efficiënt zal werken, maar niet met het gepubliceerde HSPF- of ARI SEER-rendement.
De volgende ventilatorconvectorconfiguratie wordt aanbevolen voor maximaal verwarmings- en koel-/ontvochtigingscomfort: (Zie afb. 17.)

1. AUX HEAT KW/CFM - Selecteer het smalste verwarmingsbereik dat overeenkomt met de grootte van de geïnstalleerde elektrische verwarming (sla deze stap over als er geen verwarming is geïnstalleerd).
2. AC/HP-FORMAAT - Selecteer de geïnstalleerde systeemgrootte.
3. SYSTEEMTYPE - Selecteer het systeemtype HP-COMFORT (voor warmtepompsysteem) of AC (voor airconditionersysteem).
4. AC/HP CFM AANPASSEN - Selecteer LO.
5. AAN/UIT-VERTRAGING - Selecteer ENH-profiel.
6. CONTINU DRAAIENDE VENTILATOR - Selecteer de gewenste ventilatorsnelheid wanneer de thermostaat is ingesteld op continu draaien van de ventilator.
7. Als de ventilatorconvector is geïnstalleerd met Intelligent Heat Staging-geschikte elektrische verwarmingen, verwijder dan jumper J2. (Zie afb. 17.)
   OPMERKING:
   Als u configureert om warmer te verwarmen, verwijder dan geen jumper J2 bij gebruik van 5-, 8- of 10-kW-verwarmingen.
8. Verwijder jumper J1 om ontvochtigingsmodi te activeren.
9. Sluit de laagspanningsverbindingen aan zoals weergegeven in afb. 9, 10, 11 of 12.
10. Configureer de thermidistat (of een geschikt zoneregelingssysteem) volgens de installatie-instructies voor verbeterde ontvochtiging en SuperComfort/Perfect Heat-werking.

Deze configuratie biedt de volgende comfortverbeteringen:

1. Een vertraging van 30 seconden voor het inschakelen van de ventilator met 150 seconden bij 70% luchtstroom om de binnenunit te laten opwarmen of afkoelen voordat de ventilator wordt gevraagd om 100% luchtstroom te leveren, waardoor het koude luchtgevoel bij het opstarten tijdens het verwarmen wordt verminderd en de binnenunit sneller natte werkomstandigheden kan bereiken tijdens het koelen.
2. Geen vertraging bij het uitschakelen van de ventilator elimineert koude lucht die kan worden geassocieerd met het laten draaien van de ventilator na het uitschakelen van de compressor en vermijdt het opnieuw verdampen van gecondenseerd vocht na het koelen/ontvochtigen.
3. Een lagere luchtstroom terwijl de compressor draait om tochteffecten te verminderen en de luchttemperatuur bij het verwarmen te verhogen en de vochtigheidsregeling tijdens het koelen te verbeteren.
4. Intelligent Staging van de elektrische verwarmingselementen om nauwkeuriger aan te sluiten op de vereisten voor de verwarmingsbelasting en om meer consistente verwarmingsluchttemperaturen te leveren.

INSTALLATIE VAN ACCESSOIRES

Elektrische hulpverwarmingen

Elektrische verwarmingen kunnen worden geïnstalleerd met de FV4C ventilatorconvector volgens de instructies die bij het elektrische verwarmingspakket zijn geleverd. Raadpleeg het typeplaatje van de unit voor in de fabriek goedgekeurde elektrische verwarmingssets.
OPMERKING:
Units die zijn geïnstalleerd zonder elektrische verwarming moeten een plaat van plaatstaal hebben die de verwarmingsopening afdekt. Dit vermindert luchtlekkage en de vorming van condensatie aan de buitenkant.

Hulpaansluitingen

De AUX- en HUM-aansluitingen op de Easy Select Board zijn rechtstreeks verbonden met de G-aansluiting en leveren een 24-vac signaal wanneer de G-aansluiting wordt bekrachtigd. (Zie afb. 17 en 18.) Tijdens de Super Dehumidify- en SuperComfort / Perfect Heat-modi is het G-signaal niet aanwezig en worden de hulpaansluitingen niet bekrachtigd. Als de installatie het gebruik van deze werkingsmodi omvat, gebruik deze aansluitingen dan niet om accessoires te bedienen. Zie de paragrafen Elektronische luchtreiniger en luchtbevochtiger voor meer informatie.

Aansluitingen elektronische luchtreiniger

De AUX1- en AUX2-aansluitingen worden niet altijd bekrachtigd tijdens de werking van de ventilator, zoals hierboven beschreven. Wanneer u een elektronische luchtreiniger gebruikt met de FV4C ventilatorconvector, gebruik dan luchtstroomsensor onderdeelnummer KEAAC0101AAA. De luchtstroomsensor schakelt de elektronische luchtreiniger in wanneer de ventilatorconvector draait.

Aansluitingen luchtbevochtiger/hygrostaat

Easy Select Board-aansluitingen HUM1 en HUM2 zijn bedoeld voor directe aansluiting op de laagspanningsregeling van een luchtbevochtiger via een standaardhygrostaat. (Zie afb. 19.) Deze aansluitingen worden bekrachtigd met 24 vac wanneer het G-thermostaatsignaal aanwezig is. (Zie afb. 20.) Als alternatief kan het 24-vac signaal worden verkregen van de W- en C-aansluitblokverbindingen wanneer elektrische verwarmingen als primaire verwarmingsbron worden gebruikt. Wanneer u een Thermidistatt Control, Zone Perfect Plus of Comfort Zone II gebruikt, kan het 24-vac signaal rechtstreeks van de Thermidistat HUM-aansluiting worden verkregen. (Zie afb. 9, 10, 11 en 12.)

Afb. 19 - Bedrading luchtbevochtiger

Ontvochtigingsmogelijkheid met standaard hygrostaatverbinding

Latente capaciteiten voor systemen die de FV4C ventilatorconvector gebruiken, zijn beter dan gemiddelde systemen. Als een verhoogde latente capaciteit een toepassingsvereiste is, biedt het veldbedradingsklemmenblok aansluitklemmen voor het gebruik van een standaardhygrostaat. De FV4C ventilatorconvector detecteert het openen van de hygrostaatcontacten bij toenemende vochtigheid en vermindert de luchtstroom tot ongeveer 80% van de nominale luchtstroom in de koelmodus. Deze vermindering verhoogt de latente capaciteit van het systeem totdat de vochtigheid daalt tot een niveau waardoor de hygrostaat zijn contacten sluit. Wanneer de contacten sluiten, keert de luchtstroom terug naar 100% van de geselecteerde koelluchtstroom. Om deze modus te activeren, verwijdert u Jumper J1 en sluit u een standaardhygrostaat aan. (Zie afb. 20.)

Afb. 20 - Hygrostaatbedrading voor ontvochtigingsmodus

Ontvochtigings- en superontvochtigingsmogelijkheden

Deze modelventilatorconvector kan reageren op een signaal van de regeling van het binnensysteem (thermidistat, zoneregeling) om te werken in comfortregelingsmodi zoals de Super Dehumidify-modus. Raadpleeg de documentatie die bij de regeling van het binnensysteem is geleverd om te bepalen of deze werkingsmodi beschikbaar zijn en om de instellingsinstructies van de regeling te bekijken. Er is geen speciale instelling of bedrading van de ventilatorconvector vereist.

WERKINGSPRINCIPE FV4C VENTILATORCONVECTOR

De FV4C levert een luchtstroom in een bereik dat meer dan twee keer zo groot is als het bereik van een standaard ventilatorconvector. Hij is ontworpen om nominale koelcapaciteiten te leveren bij een verdampertemperatuur van 50°F (10°C) en de vereiste luchtstroom, waardoor hij kan worden afgestemd op 4 airconditioner- of warmtepompsysteemgroottes. Tabel 2 geeft een overzicht van het CFM-bereik voor de verschillende FV4C ventilatorconvectorgroottes.

Continue ventilator

• Thermostaat sluit circuit R naar G
• De ventilator draait met een continue luchtstroom

Koelmodus - Enkele snelheid

• Als de binnentemperatuur hoger is dan de ingestelde temperatuur en de vochtigheid lager is dan de ingestelde vochtigheid, sluit de thermostaat de circuits R naar G, R naar Y/Y2 en R naar O.
• De ventilatorconvector levert een luchtstroom voor koeling met één snelheid.

Koelmodus - Ontvochtiging

• Als de binnentemperatuur hoger is dan de ingestelde temperatuur en de vochtigheid hoger is dan de ingestelde vochtigheid, sluit de thermostaat of Thermidistat de circuits R naar G, R naar O en R naar Y/Y2, en opent de hygrostaat of Thermidistat R naar DH.
• De ventilatorconvector levert een luchtstroom die ongeveer 80% van de nominale koelluchtstroom bedraagt om de latente capaciteit van het systeem te vergroten.

Koelmodus - Superontvochtigingswerking

(Zie afb. 22 voor een snelgids)

OPMERKING:
De gebruikte binnenregelaar, zoals een Thermidistat, moet in staat zijn om een superontvochtigingsmodus te bieden en de regelaar moet worden geconfigureerd zoals beschreven in de installatie-instructies. Raadpleeg de documentatie van de binnenregelaar om te bepalen of de regelaar in staat is om superontvochtigingsingangen te leveren en voor configuratie-instructies.
Als de binnentemperatuur lager is dan de ingestelde temperatuur en de vochtigheid hoger is dan de ingestelde vochtigheid, sluit de Thermidistat het circuit R naar O, opent de circuits R naar DH en R naar G en schakelt het circuit R naar Y/Y2 (voor een systeem met één snelheid R naar Y1, of R naar Y1 en Y/Y2 voor een systeem met 2 snelheden).
De ECM-motor leest het G-signaal naar de ventilatorconvector terwijl de warmtepomp in werking is (circuit R naar Y/Y2 voor een systeem met één snelheid, R naar Y1 of R naar Y1 en Y/Y2 voor een systeem met 2 snelheden), gesloten (24 Vac). Als het circuit R naar G is gesloten (24 Vac), levert de motor luchtstroom bij de volledige koel- of koel-plus-ontvochtigingsmoduswaarde die is aangevraagd. Als het circuit R naar G open is (0 Vac) voor de superontvochtigingsmodus, levert de motor een verminderde luchtstroom om de vochtafvoer van het systeem te maximaliseren en tegelijkertijd overkoeling te minimaliseren.

Elektrische verwarming - Verwarmingsmodus

• Thermostaat sluit circuit R naar W/W1 of W2.
• De ventilatorconvector levert de geselecteerde luchtstroom voor elektrische verwarming.

Warmtepompverwarmingsmodus - Enkele snelheid

• Thermostaat sluit de circuits R naar G en R naar Y/Y2.
• De ventilatorconvector levert een luchtstroom voor warmtepompverwarming met één snelheid.

Warmtepompverwarming met extra elektrische verwarming

Thermostaat sluit de circuits R naar G, R naar Y/Y2 en/of R naar Y1 met R naar W/W1 of W2 (en R naar O in het geval van ontdooien).
In het geval dat de thermostaat elektrische verwarming vereist terwijl de warmtepomp ook in de verwarmings- of ontdooimodus werkt, zal de motor zijn luchtstroomuitvoer indien nodig aanpassen om een luchtstroom te leveren die wordt gedefinieerd als veilig voor de werking van de elektrische verwarming tijdens de warmtepompwerking. Die luchtstroom is de grootste van de warmtepompverwarmingsluchtstroom en de luchtstroom van de elektrische verwarming alleen.

PROBLEMEN OPLOSSEN MET ECM-MOTOR EN BEDIENINGSELEMENTEN

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel.
Er staat altijd hoogspanning op de motor. Schakel de stroom naar het apparaat uit voordat u connectoren verwijdert of vervangt of de motor onderhoudt. Wacht minstens 5 minuten nadat u de stroom hebt uitgeschakeld voordat u de motor opent.

De ECM-motor die bij dit product wordt gebruikt, bestaat uit twee delen: de regelmodule en het motorwikkelingsgedeelte. Ga er niet van uit dat de motor of module defect is als deze niet start. Doorloop de onderstaande stappen voordat u de regelmodule, Easy Select Board of de hele motor vervangt. De regelmodule is beschikbaar als vervangend onderdeel.

Als de motor langzaam draait

1. Vervang het paneel. De motor lijkt mogelijk langzaam te draaien als het toegangspaneel is verwijderd.
2. Het is normaal dat de motor merkbaar langzamer draait als de G-aansluiting niet wordt bekrachtigd in de koel- of warmtepompmodus.

Als de motor niet draait

Schakel de stroom uit en controleer het volgende:

1. Controleer de 5 ampère zekering op het Easy Select Board.
2. Controleer of er 24Vac op SEC1 en SEC2 staat. Als er geen spanning aanwezig is, controleer dan de transformator.
3. Controleer alle stekkers en contactdozen op vervormingen die losse verbindingen kunnen veroorzaken. Zorg ervoor dat de stekkers volledig zijn aangesloten.
4. Controleer of er ongeveer 230Vac aanwezig is op de motor.
5. Controleer de laagspanningsstuursignalen naar de motor. De motor ontvangt zijn stuursignalen via de 12-pins stekker (PL-1) op het Easy Select Board en de 16-pins stekker op de kabelboom. (Zie Voorbeeld van probleemoplossing.) De combinaties van bekrachtigde pinnen bepalen de motorsnelheid. (Zie Afb. 20.) Zie Tabel 7 voor de printplaat, bekrachtigde laagspanningsschroefklemmen en voor de spanning die aanwezig is op elke pin van de 12-pins stekker (PL-1). Zie Tabel 7 voor het pinnummer op de 16-pins stekker dat spanning zou moeten hebben wanneer de schroefklemmen van het Easy Select Board 24Vac hebben.

Gebruik de volgende procedure om de stuursignalen te controleren

THERMOSTAAT

1. Verwijder alle thermostaatdraden van het Easy Select Board.
2. Overbrug schroefklemmen (1 tegelijk): R-G, R-Y/Y2, R-Y1, R-W1. Als de motor in alle gevallen draait, is de thermostaat verkeerd bedraad, onjuist geconfigureerd of defect. Als de motor in sommige gevallen wel draait, maar niet in andere, ga dan verder met het controleren van de kabelboom en de printplaat.

KABELBOOM

1. Schakel de stroom naar het apparaat uit; wacht 5 minuten.
2. Verwijder de 5-pins stekker van de motor.
3. Verwijder de 16-pins stekker van de motor.
4. Plaats de 5-pins stekker terug en schakel de stroom in.
5. Controleer op de juiste spanningen op de 16-pins connector met overbrugde schroefklemmen. (Zie Tabel 7 voor waarden en zie onderstaande voorbeelden.)

Als de signalen correct zijn en de motor niet draait, inspecteer dan de kabelboom op losse pinnen of beschadigd plastic dat slechte verbindingen kan veroorzaken. Als de verbindingen goed zijn, is ofwel de regelmodule of de motor defect. Als de juiste signalen niet aanwezig zijn, controleer dan de printplaat met behulp van de onderstaande procedure:

12-PINS STEKKER (PL-1) OP EASY SELECT BOARD

1. Haal de kabelboom uit de printplaat.
2. Controleer op de juiste spanningen op de pinnen met overbrugde schroefklemmen van het Easy Select Board. (Zie Tabel 7 voor waarden en zie onderstaand voorbeeld.)

Als de juiste signalen niet aanwezig zijn, vervang dan het Easy Select Board. Als ze wel aanwezig zijn op de printplaat maar niet op de 16-pins connector, is de kabelboom defect.

VOORBEELD VAN PROBLEEMOPLOSSING

De motor draait niet bij een warmtevraag van de warmtepomp. Het systeem is een warmtepomp met één snelheid.

1. Na het uitvoeren van de controles in het gedeelte Thermostaat, volgt u de stappen 1 t/m 5 in het gedeelte Kabelboom. Ga dan verder met het voorbeeld.
2. Met alle thermostaatdraden verwijderd van het Easy Select Board, plaatst u een jumperdraad tussen de laagspanningsschroefklemmen R en Y/Y2 op het Easy Select Board.
3. Controleer Tabel 7 voor het pinnummer op de 16-pins connector dat is gekoppeld aan het Y/Y2-signaal. De juiste pin is #14. De meest rechtse kolom laat zien dat (-) 12Vdc aanwezig moet zijn tussen pin #14 en pin #1 (common) op de 16-pins connector.
4. Stel de meter in om DC-spanning te meten. Plaats de meter tussen pinnen #1 en #14 en controleer op (-) 12Vdc (gemeenschappelijke kant van de meter op pin #1). Als het signaal aanwezig is, bevindt het probleem zich in de module of motor. Zo niet, dan bevindt het probleem zich in de kabelboom of het Easy Select Board.

Deze stappen kunnen worden herhaald voor andere bedrijfsmodi.
Om het Easy Select Board te controleren:

1. Laat de jumperdraad op zijn plaats tussen R en Y/Y2.
2. Controleer Tabel 7 onder de kolom "Kabelboomverbinding met Easy Select Board" en rij voor pin #14 om het pinnummer op het Easy Select Board te zien dat spanning zou moeten hebben. De juiste pin is #2. De kolom uiterst rechts toont de spanning die aanwezig zou moeten zijn tussen pin #2 en #9 (of #10 common).
3. Plaats de meter tussen pinnen #2 en #9 op het Easy Select Board en controleer op (-) 12Vdc.
4. Als de spanning aanwezig is, is de kabelboom defect; zo niet, dan is het Easy Select Board defect.

Controleer het motorwikkelingsgedeelte

Voordat u verdergaat met het vervangen van de module, controleert u het volgende om er zeker van te zijn dat het motorwikkelingsgedeelte functioneert. Met de regelmodule verwijderd en losgekoppeld van het wikkelingsgedeelte:

1. De weerstand tussen twee willekeurige motoraansluitingen moet vergelijkbaar zijn.
2. De weerstand tussen een willekeurige motoraansluiting en de ongeverfde motor-eindplaat moet groter zijn dan 100K ohm.

Als het motorwikkelingsgedeelte voor een van deze tests niet slaagt, is het defect en moet het worden vervangen.

OPSTARTPROCEDURES

Raadpleeg de installatie-instructies van de buitenunit voor systeemopstartinstructies en details over de methode voor het vullen met koudemiddel.

ONDERHOUD

Voor een blijvend hoge prestatie en om mogelijke storingen te minimaliseren, is het essentieel dat er periodiek onderhoud wordt uitgevoerd aan deze apparatuur. Het enige vereiste onderhoud dat door de consument mag worden uitgevoerd, is filteronderhoud.

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.
Schakel alle stroom naar de unit uit voordat u veldbedrading onderhoudt of de bedieningsmodule verwijdert. De scheidingsschakelaar (indien gebruikt) op het toegangspaneel verbreekt de stroom niet naar de lijzijde van de scheidingsschakelaar, maar maakt wel veilig onderhoud mogelijk aan alle andere delen van de unit. Als de unit geen scheidingsschakelaar heeft, negeer dan het voorgaande. Zorg er in plaats daarvan voor dat er een scheidingsmiddel in het zicht van de unit is en gemakkelijk toegankelijk is vanaf de unit. Schakel alle elektrische stroom naar de unit uit voordat u onderhoud of service eraan uitvoert.

De minimale onderhoudsvereisten voor deze apparatuur zijn als volgt:

1. Inspecteer en reinig of vervang het luchtfilter elke maand of indien nodig.
2. Inspecteer de koelbatterij, de afvoerbak en de condensaatafvoer elk koelseizoen op properheid. Reinig indien nodig. Er is een inspectiepoort voorzien op alle A-coil deltaplaten. Verwijder de plastic plug om te inspecteren.
3. Inspecteer de ventilatormotor en het schoepenrad elk verwarmings- en koelseizoen op properheid. Reinig indien nodig.
4. Inspecteer de elektrische aansluitingen op vastheid en de bedieningselementen op de juiste werking elk verwarmings- en koelseizoen. Onderhoud indien nodig.

Raadpleeg de servicehandleiding van de ventilatorconvector, verkrijgbaar bij de distributeur van de apparatuur, voor onderhoudsprocedures.

SNIJGEVAAR
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel.
Plaatwerkonderdelen kunnen scherpe randen of bramen hebben. Wees voorzichtig en draag de juiste beschermende kleding en handschoenen bij het hanteren van onderdelen.

Met behulp van de gebruikershandleiding die bij de buitenunit is geleverd, moet de installateur de werking van het systeem uitleggen aan de consument, met bijzondere nadruk op de geluiden van de ventilatorconvector binnen en het filteronderhoud.

Tabel 2 - CFM-bereik voor FV4C-units

VENTILATORCONVECTORGROOTTE	SYSTEEMGROOTTEN	CFM-BEREIK
FV4CNF002	024, 030, 036	350-1275
FV4CN(B,F)003	024, 030, 036, 042	415-1475
FV4CN(B,F)005	036, 042, 048	425-1700
FV4CNB006	042, 048, 060	540-2150

Tabel 3 - FV4C ventilatorconvector luchtstroomlevering (CFM) in koelmodus

WERKINGSMODUS
UNITGROOTTE	BUITENUNITCAPACITEIT	TOEPASSING MET ÉÉN SNELHEID		TOEPASSING MET TWEE SNELHEDEN				ALLEEN VENTILATOR
		Nominale A/C-koeling	A/C-koeling ontvochtigen	Hoge snelheid		Lage snelheid		Laag	Middel	Hoog
				Nominale A/C-koeling	A/C-koeling ontvochtigen	Nominale A/C-koeling	A/C-koeling ontvochtigen
002	018 024 030 036	525 700 875 1050	420 560 700 840	- 700 - 1050	- 560 - 840	- 560 - 840	- 450 - 670	350 350 440 525	420 560 700 840	525 700 875 1050
											003	024 030 036 042	700 875 1050 1225	560 700 840 980	700 - 1050 -	560 - 840 -	560 - 840 -	450 - 670 -	415 440 525 610	560 700 840 980	700 875 1050 1225
005	030 036 042 048	875 1050 1225 1400	700 840 980 1120	- 1050 - 1400	- 840 - 1120	- 840 - 1120	- 670 - 895	440 525 610 700	700 840 980 1120	875 1050 1225 1400
006	036 042 048 060	1050 1225 1400 1750	840 980 1120 1400	1050 - 1400 1750	840 - 1120 1400	840 - 1120 1400	670 - 895 1120	540 610 700 875	840 980 1120 1400	1050 1225 1400 1750

OPMERKINGEN:

1. De bovenstaande luchtstromen zijn het resultaat van het feit dat de AC, HP CFM ADJUST select jumper op NOM staat.
2. De luchtstroom kan +15% of -10% worden aangepast door respectievelijk HI of LO te selecteren voor alle modi behalve alleen ventilator.
3. Droge batterij op 230 volt en met 10KW verwarming en filter geïnstalleerd.
4. De weergegeven luchtstromen zijn bij standaard luchtomstandigheden.

Tabel 4 - FV4C ventilatorconvector luchtstroomlevering (CFM) in warmtepomp alleen verwarmingsmodus

WERKINGSMODUS
UNITGROOTTE	BUITENUNITCAPACITEIT	TOEPASSING MET ÉÉN SNELHEID		TOEPASSING MET TWEE SNELHEDEN				ALLEEN VENTILATOR
		Warmtepomp comfort	Warmtepomp efficiëntie	Hoge snelheid		Lage snelheid		Laag	Middel	Hoog
				Warmtepomp comfort	Warmtepomp efficiëntie	Warmtepomp comfort	Warmtepomp efficiëntie
002	018 024 030 036	470 630 785 45	525 700 875 1050	- 630 - 945	- 700 - 1050	- 505 - 755	- 560 - 840	350 350 390 470	380 505 630 755	470 630 785 945
003	024 030 036 042	630 785 945 1100	700 875 1050 1225	630 - 945 -	700 - 1050 -	415 - 755 -	560 - 840 -	415 415 470 550	505 630 755 880	630 785 945 1100
005	030 036 042 048	785 945 1100 1260	875 1050 1225 1400	- 945 - 1260	- 1050 - 1400	- 755 - 1010	- 840 - 1120	425 470 550 630	630 755 880 1010	785 945 1100 1260
006	036 042 048 060	945 1100 1260 1575	1050 1225 1400 1750	945 - 1260 1575	1050 - 1400 1750	755 - 1010 1260	840 - 1120 1400	540 550 630 785	755 880 1010 1260	945 1100 1260 1575

OPMERKINGEN:

1. De bovenstaande luchtstromen zijn het resultaat van het feit dat de AC, HP CFM ADJUST select jumper op NOM staat.
2. De luchtstroom kan +15% of -10% worden aangepast door respectievelijk HI of LO te selecteren voor alle modi behalve alleen ventilator.
3. Droge batterij op 230 volt en met 10KW verwarming en filter geïnstalleerd.
4. De weergegeven luchtstromen zijn bij standaard luchtomstandigheden.

Tabel 5 - FV4C Luchtstroomlevering (CFM)

VENTILATORUNITMAAT	BUITENUNITCAPACITEIT BTU/U	ELEKTRISCH VERWARMINGSELEMENT kW-BEREIK
		0-5			0-10			0-15			0-20
		Laag	Nom	Hoog	Laag	Nom	Hoog	Laag	Nom	Hoog	Laag	Nom	Hoog
002	18.000 24.000 30.000 36.000	625 650 815 980	625 725 905 1085	625 835 1040 1250	675 - - 980	675 725 905 1085	- 835 1040 1250	- 875 900 980	- 875 900 1085	- 875 1040 1250	- - 1100 1100	- - 1100 1100	- - 1100 1250
003	24.000 30.000 36.000 42.000	675 815 980 1140	725 905 1085 1270	835 1040 1250 1460	875 875 980 1140	875 905 1085 1270	- 1040 1250 1460	- 1100 1100 1140	- 1100 1100 1270	- 1100 1250 1460	- - 1225 1225	- - 1225 1270	- - 1250 1460
VENTILATOR UNIT MAAT	BUITEN UNIT CAPACITEIT BTU/U	ELEKTRISCH VERWARMINGSELEMENT kW-BEREIK
		0-10			0-15			0-20			0-30
		Laag	Nom	Hoog	Laag	Nom	Hoog	Laag	Nom	Hoog	Laag	Nom	Hoog
005	30.000 36.000 42.000 48.000	975 980 1140 1305	975 1085 1270 1450	1040 1250 1460 1665	1100 1100 1140 1305	1100 1100 1270 1450	1100 1250 1460 1665	- 1250 1250 1305	- 1250 1270 1450	- 1250 1460 1665	- - - 1500	- - - 1500	- - - 1665
006	36.000 42.000 48.000 60.000	1100 1140 1305 1630	1100 1270 1450 1810	1250 1460 1665 2085	1350 1350 1350 1630	1350 1350 1450 1810	1350 1460 1665 2085	- 1525 1525 1630	- 1525 1525 1810	- 1525 1665 2085	- - 1750 1750	- - 1750 1810	- - 1750 2085

OPMERKING:
Laag, NOM en HOOG verwijzen naar de AC-, HP CFM ADJUST-selectie.

Luchtstroom niet aanbevolen voor verwarming/systeemformaat.

Tabel 6 - FV4C Minimale CFM voor elektrische verwarmingstoepassing

VENTILATORCONVECTORUNIT	WARMTEPOMPUNITMAAT	CFM
		VERWARMINGSELEMENTMAAT kW
		5	8, 9, 10	15	18, 20	24, 30
002	Alleen verwarming 018 024 030 036	625 625 650 800 970	625 625 725 875 970	725 - 875 875 970	875 - - 1040 1040	- - - - -
003	Alleen verwarming 024 030 036 042	675 675 800 975 1125	700 875 875 975 1125	1050 - 1100 1100 1125	1050 - - 1125 1125	- - - - -
005	Alleen verwarming 018 036 042 04	675 800 975 1125 1305	700 875 975 1125 1305	1050 1100 1100 1125 1305	1050 - 1225 1225 1305	1400 - - - 1400
006	Alleen verwarming 018 042 048 060	1050 1100 1125 1300 1625	1050 1100 1125 1300 1625	1050 1350 1350 1350 1625	1050 1350 1350 1465 1750	1750 - - 1750 1750

OPMERKINGEN:

1. Alleen verwarming - Airconditioner met elektrische verwarmingstoepassing.
2. Deze luchtstromen zijn minimale aanvaardbare luchtstromen zoals vermeld in de UL-lijst. De werkelijke geleverde luchtstroom is volgens de grafiek voor luchtstroomlevering voor elektrische verwarmingsmodi.

Tabel 7 - Bedradingsaansluiting van de FV Fan Coil-bedradingsbundel

16-POLIGE STEKKER OP DE BEDRADINGSKABEL NAAR DE MOTOR			BEDRADINGSKABELVERBINDING MET EASY SELECT-BOARD
Pin op 16-polige stekker	Beschrijving		Pin op 12-polige stekker of instellingsselectie	Draadkleur	Signaal op pin met schroefklem overbrugd naar R*
1	Common		Pin 9 op PL-1	Bruin
2	W1		Pin 7 op PL-1	Violet	24VAC**
3	Common	Hulpverwarming fase 1	Pin 10 op PL-1	Oranje
4	Selectie aan/uit-vertraging		Selectie aan/uit-vertraging	Wit
5	AC/HP-maatselectie		AC/HP-maatselectie	Blauw
6	Y1	AC of HP lage snelheid	Pin 3 op PL-1	Zwart	(-) 12VDC**
7	AC/HP CFM-aanpassingsselectie		AC/HP CFM-aanpassingsselectie	Zwart
8	Niet gebruikt		N.v.t.	Niet gebruikt
9	Systeemtypeselectie		Systeemtypeselectie	Oranje
10	Ontvochtigen		Pin 12 op PL-1	Grijs	0V (24VAC bij geen oproep)
11	Selectie hulpverwarmingsmaat		Selectie hulpverwarmingsmaat	Violet
12	24v AC		Pin 8 op PL-1	Rood	24VAC continu
13	W2	Hulpverwarming fase 2	Pin 4 op PL-1	Wit	24VAC**
14	Y/Y2	AC of HP met enkele snelheid, AC of HP met hoge snelheid en 2 snelheden	Pin 2 op PL-1	Geel	(-) 12VDC*
15	G	Ventilator	Pin 1 op PL-1	Groen	24VAC**
16	Niet gebruikt		N.v.t.	Niet gebruikt

*Controleer spanningen met de 16-polige stekker losgekoppeld van de motor.
**Deze signalen starten de motor.

PURONR (R-410A) SNELLE REFERENTIEGIDS

• Puron koudemiddel werkt met 50--70 procent hogere druk dan R--22. Zorg ervoor dat de serviceapparatuur en vervangende onderdelen zijn ontworpen om te werken met Puron. Puron koudemiddelflessen zijn roze gekleurd.
• De werkdruk van de terugwinningscilinder moet 400 psig zijn, DOT 4BA400 of DOT BW400.
• Puron-systemen moeten worden gevuld met vloeibaar koudemiddel. Gebruik een commercieel type meetapparaat in de verdeelslang bij het vullen in de zuigleiding met de compressor in werking.
• Verdelersets moeten 700 psig aan de hoge drukzijde en 180 psig aan de lage drukzijde zijn met 550 psig lage--zijde vertraging.
• Gebruik slangen met een werkdruk van 700 psig.
• Lekdetectoren moeten zijn ontworpen om HFC-koudemiddel te detecteren.
• Puron is, net als andere HFC's, alleen compatibel met POE-oliën.
• Vacuümpompen verwijderen geen vocht uit olie.
• Gebruik geen vloeistofleidingfilterdrogers met een nominale werkdruk van minder dan 600 psig.
• Laat Puron-zuigleidingfilterdrogers niet langer dan 72 uur in de leiding zitten.
• Installeer geen zuigleidingfilterdroger in de vloeistofleiding.
• POE-oliën absorberen snel vocht. Stel olie niet bloot aan de atmosfeer.
• POE-oliën kunnen schade veroorzaken aan bepaalde kunststoffen en dakbedekkingen.
• Wikkel alle filterdrogers en servicekleppen in met een natte doek tijdens het hardsolderen.
• Een in de fabriek goedgekeurde vloeistofleidingfilterdroger is vereist op elke unit.
• Gebruik GEEN R--22 TXV.
• Als de binnenunit is uitgerust met een R--22 TXV of een zuigermeting, moet deze worden vervangen door een Puron TXV met harde afsluiting.
• Open het systeem nooit naar de atmosfeer terwijl het onder vacuüm staat.
• Wanneer het systeem moet worden geopend voor service, win dan koudemiddel terug, evacueer en verbreek vervolgens het vacuüm met droge stikstof en vervang de filterdrogers. Evacueer tot 500 micron voordat u opnieuw vult.
• Ventileer Puron niet in de atmosfeer.
• Gebruik geen capillairbuisspiralen.
• Neem alle waarschuwingen, voorzorgsmaatregelen en vette tekst in acht.
• Alle binnenspiralen moeten worden geïnstalleerd met een Puron TXV-meetapparaat met harde afsluiting

SNELLE REFERENTIEGIDS

INSTALLATIE-INSTRUCTIES VOOR WARMERE VERWARMINGSTEMPERATUREN EN SUPERVOCHTIGHEIDSREGELING BIJ KOELEN

EASY SELECT BOARD

1. Configuratietips
   (Zie de installatie-instructies voor de verwijderde beschrijving)
   1. AUX HEAT-Stel de grootte van de verwarming in (bijv.: 0-10 voor 10 kW)
   2. AC/HP SIZE-Instellen voor de grootte van de buitenunit
   3. SYSTEM TYPE-Selecteer "HP COMFORT"
   4. AC/P CFM ADJUST-Selecteer "LO"
   5. ON/OFF DELAY-Selecteer "EHN"
   6. CONTINIOUS FAN-Selecteer de gewenste snelheid
2. Installeer de verwarming met Intelligent Heat Staging en verwijder Jumper J2, behalve bij gebruik van een verwarming van 5, 8 of 10 kW
3. Verwijder Jumper J1 om alle ontvochtigingsmodi te activeren.
4. Voltooi de bedrading en installeer de buitentemperatuursensor volgens de installatie-instructies

THERMIDISTAT ^TM CONTROLE-INSTELLINGEN

1. Stel "DIP Switches" (DIP-schakelaars) in - Stel de dip-schakelaars (achterkant van de Thermidistat Control Board) op de juiste manier in voor het specifieke systeem dat wordt geïnstalleerd.
2. Thermidistat Control-configuraties
   (Zie de installatie-instructies van Thermidistat Control voor een gedetailleerde beschrijving)

• Optie 5 (motoren met variabele snelheid)-zet op AAN
• Optie 7 (Super Deumidify)-zet op AAN
• Optie 9 (Intelligent Heat) -zet op AAN als u met een warmtepomp met één snelheid installeert
• Optie 12 (verwarmingen tijdens ontdooien)-instelling "2" wordt aanbevolen voor alle verwarmingen
• Optie 16-Zet op AAN voor warmere warmte onder 40 F
• Optie 17-Selecteer programmeerbare of niet-programmeerbare modus.

3. Stel het gewenste vochtigheidsniveau in op de voorkant van de Thermidistat (50 tot 55% RV aanbevolen). Voor koelen om te ontvochtigen, moeten zowel "dhu" als "cool" worden weergegeven.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Carrier FV4C-serie

Beschikbare talen
