EEN OPMERKING OVER VEILIGHEID

Wanneer u dit symbool in handleidingen, instructies en op het apparaat ziet, wees dan bedacht op mogelijk persoonlijk letsel. Er zijn 3 voorzorgsniveaus:
1. identificeert de meest ernstige gevaren die zullen resulteren in ernstig persoonlijk letsel of de dood.
2. betekent gevaren die kunnen leiden tot persoonlijk letsel of de dood.
3. wordt gebruikt om onveilige handelingen te identificeren die kunnen leiden tot licht persoonlijk letsel of schade aan producten en eigendommen.
OPMERKING wordt gebruikt om suggesties te benadrukken die zullen leiden tot verbeterde installatie, betrouwbaarheid of bediening.

GEVAAR VOOR PERSOONLIJK LETSEL, OVERLIJDEN EN / OF SCHADE AAN EIGENDOMMEN
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel, overlijden of schade aan eigendommen.
Onjuiste installatie, aanpassing, wijziging, service, onderhoud of gebruik kan explosie, brand, elektrische schok of andere omstandigheden veroorzaken die persoonlijk letsel of schade aan eigendommen kunnen veroorzaken. Raadpleeg een gekwalificeerde installateur, servicebedrijf of uw distributeur of filiaal voor informatie of assistentie. De gekwalificeerde installateur of servicebedrijf moet door de fabriek goedgekeurde kits of accessoires gebruiken bij het wijzigen van dit product.
Lees en volg alle instructies en waarschuwingen, inclusief de labels die bij

ALGEMEEN

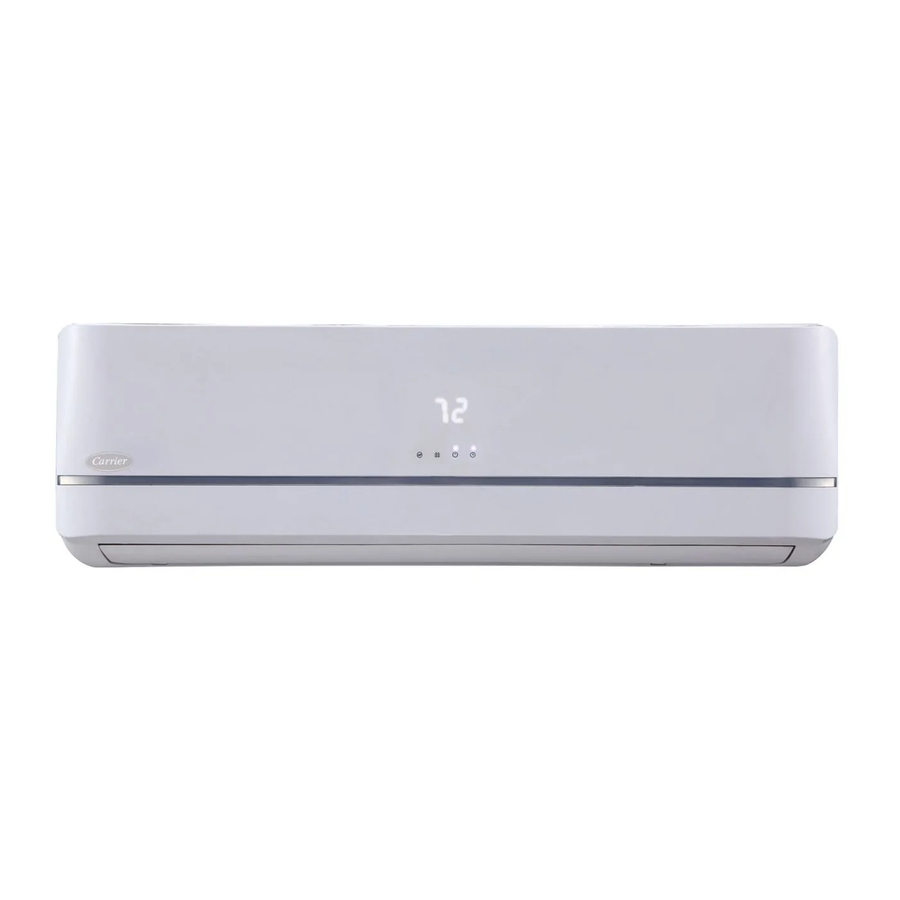

De high-wall ventilatorconvector zorgt voor stil, maximaal comfort. Naast koelen en/of verwarmen, filtert en ontvochtigt de high-wall ventilatorconvector in combinatie met een buitencondensatie-unit de lucht in de kamer om maximaal comfort te bieden.
BELANGRIJK: De high-wall ventilatorconvector mag alleen worden geïnstalleerd door bevoegd personeel, met behulp van goedgekeurde leidingen en accessoires. Neem contact op met de installateur als technische assistentie, service of reparatie nodig is. De high-wall ventilatorconvector kan worden ingesteld en bediend vanaf de afstandsbediening (meegeleverd). Als de afstandsbediening zoek is, kan het systeem worden bediend vanaf de "Auto"-instelling op het apparaat.

Bedrijfsmodi

De high-wall ventilatorconvector heeft vijf bedrijfsmodi:

• Alleen ventilator
• AUTO
• VERWARMING (alleen warmtepompen)
• KOELEN
• ONTVOCHTIGING

Alleen ventilator
In de modus Alleen ventilator filtert en circuleert het systeem de kamerlucht zonder de temperatuur van de kamerlucht te veranderen.

AUTO
In de AUTO-modus koelt of verwarmt het systeem automatisch de ruimte op basis van het door de gebruiker geselecteerde instelpunt.
OPMERKING: De AUTO-modus wordt ALLEEN aanbevolen voor gebruik in toepassingen met één zone. Het gebruik van AUTOMATISCHE OVERSCHAKELING in toepassingen met meerdere zones kan een binnenunit in de STANDBY-modus zetten, aangegeven met twee streepjes (--) op het display, waardoor de binnenunit wordt uitgeschakeld totdat alle binnenunits zich in dezelfde modus bevinden (KOELEN of VERWARMING). VERWARMING is de prioriteitsmodus van het systeem. Gelijktijdig VERWARMEN en KOELEN is niet toegestaan.

VERWARMING
In de VERWARMING-modus verwarmt en filtert het systeem de kamerlucht.

KOELEN
In de KOELEN-modus koelt, droogt en filtert het systeem de kamerlucht.

ONTVOCHTIGING (DROOG)
In de ONTVOCHTIGING-modus droogt, filtert en koelt het systeem de kamerluchttemperatuur lichtjes. Deze modus geeft prioriteit aan luchtontvochtiging, maar vervangt geen luchtontvochtiger.

Draadloze afstandsbediening
De afstandsbediening verzendt opdrachten om het systeem in te stellen en te bedienen. De bediening heeft een vensterdisplay dat de huidige systeemstatus weergeeft. De bediening kan aan een oppervlak worden bevestigd wanneer deze wordt gebruikt met de meegeleverde montagebeugel.

Bekabelde afstandsbediening (optioneel)
Raadpleeg de handleiding van de bekabelde bediening.

24V-interface (optioneel)
Maakt de bediening van het Ductless System mogelijk met een thermostaat van een derde partij.

Smartphonebediening (optioneel)
Mogelijkheid om te worden bediend door een smartphone met behulp van de Wi-Fi® Interface Kit KSAIF0301AAA (apart verkrijgbaar).

ONDERDELEN

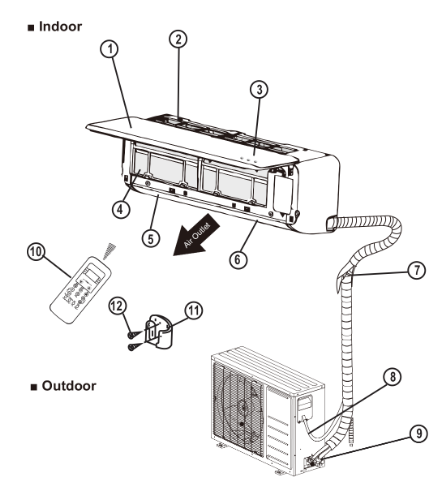

Afb. 1 — Binnen-/buitenunit

1. Voorpaneel
2. Luchtinlaat
3. Display
4. Luchtfilter
5. Luchtstroomrooster rechts-links
6. Luchtstroomlamellen omhoog-omlaag
7. Verbindingsleidingen
8. Bedrading voor bediening en stroom naar de binnenunit
9. Servicekleppen
10. Afstandsbediening
11. Beugel voor afstandsbediening
12. Zelfborende schroeven

DISPLAY-INDICATOR BINNENUNIT

Afb. 2 — Displaypaneel

GESELECTEERDE TEMPERATUUR
INDICATOR ZELFDIAGNOSTISCHE CODES

ONTDOOI-INDICATOR
Licht op wanneer de spoel opwarmt om koude lucht te voorkomen of wanneer het apparaat in de ontdooimodus gaat.

WERKINGINDICATOR
Deze indicator knippert één keer per seconde nadat de stroom is ingeschakeld en licht op wanneer het apparaat in werking is.

TIMER-INDICATOR
Licht op tijdens TIMER-werking

Geeft temperatuur, werkingsfunctie en foutcodes weer:
gedurende 3 seconden wanneer:
-TIMER AAN is ingesteld
-FRESH-, SWING-, TURBO- of SILENCE-functies zijn ingeschakeld
gedurende 3 seconden uit:
-TIMER AAN is ingesteld
-FRESH-, SWING-, TURBO- of SILENCE-functies zijn uitgeschakeld
tijdens ontdooien
wanneer het apparaat zelfreinigend is
wanneer de verwarmingsmodus van 46 F (8C) of 54 F (12C) is ingeschakeld

DRAADLOZE AFSTANDSBEDIENING

Voordat u uw nieuwe airconditioner gaat gebruiken, dient u vertrouwd te raken met de afstandsbediening.

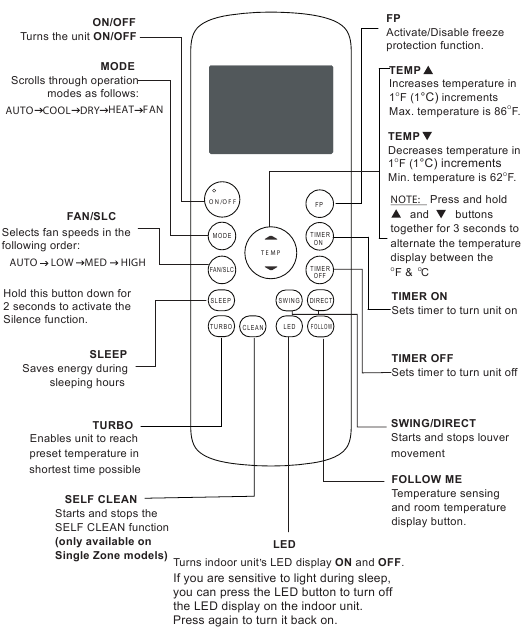

Afb. 3 — Functieknoppen afstandsbediening

OPMERKING: Nieuwe afstandsbediening vanaf productie week 41 jaar 2016 (serienummer 4116V10001). Raadpleeg voor geavanceerde functies de servicehandleiding van de RG57F3(B)/BGEFU1 draadloze afstandsbediening.

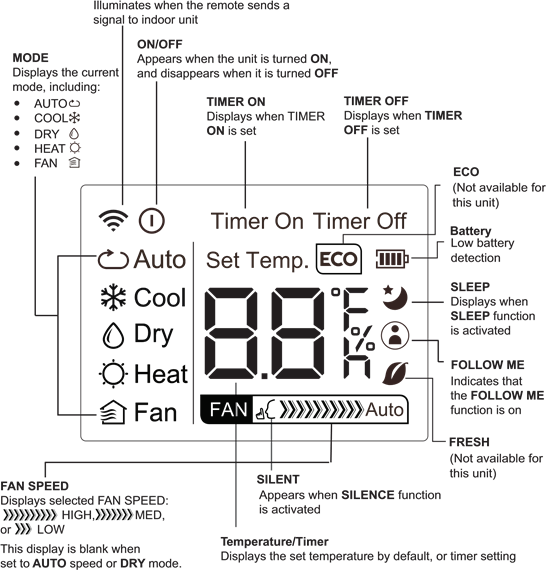

LCD-SCHERMINTEKENS DRAADLOZE AFSTANDSBEDIENING

Afb. 4 — Draadloos display op afstand

AFSTANDSBEDIENING

GEVAAR VOOR SCHADE AAN APPARATUUR
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan apparatuur. Behandel de bediening met zorg en vermijd dat de bediening nat wordt.

BELANGRIJK: De afstandsbediening kan het apparaat bedienen vanaf een afstand van maximaal 8 m (26 ft.) zolang er geen obstakels zijn. Wanneer de timerfunctie wordt gebruikt, moet de afstandsbediening in de buurt van de ventilatorconvector worden bewaard (binnen 8 m / 26 ft.).
De afstandsbediening kan de volgende basisfuncties uitvoeren:
• Het systeem in- en uitschakelen
• De bedrijfsmodus selecteren
• De temperatuurinstelling van de kamerlucht en de ventilatorsnelheid aanpassen
• De luchtstroomrichting van rechts naar links aanpassen
Raadpleeg de "DISPLAY-INDICATOR BINNENUNIT" op pagina 3 voor een gedetailleerde beschrijving van alle mogelijkheden van de afstandsbediening.

Batterij installatie

Er zijn twee AAA 1,5v alkalinebatterijen (meegeleverd) nodig voor de werking van de afstandsbediening.
Batterijen plaatsen of vervangen:
1. Schuif de achterklep van de bediening om het batterijvak te openen.
2. Plaats de batterijen. Volg de polariteitsaanduidingen in het batterijvak.
3. Plaats de batterijvakdeksel terug.
OPMERKINGEN:
1. Gebruik bij het vervangen van batterijen geen oude batterijen of een ander type batterij. Dit kan ervoor zorgen dat de afstandsbediening niet goed werkt.
2. Als de afstandsbediening enkele weken niet wordt gebruikt, verwijder dan de batterijen. Anders kan batterijlekkage de afstandsbediening beschadigen.
3. De gemiddelde levensduur van de batterij bij normaal gebruik is ongeveer 6 maanden.
4. Vervang de batterijen wanneer er geen hoorbare pieptoon van de binnenunit is of als de zendindicator niet oplicht.
5. Wanneer batterijen worden verwijderd, wist de afstandsbediening alle geprogrammeerde instellingen. De bediening moet opnieuw worden geprogrammeerd na het plaatsen van nieuwe batterijen.

Werking afstandsbediening - Snelstart

OPMERKING: Wanneer u een opdracht van de afstandsbediening naar het apparaat verzendt, moet u ervoor zorgen dat u de bediening naar de rechterkant van het apparaat richt. Het apparaat bevestigt de ontvangst van een opdracht door een hoorbare pieptoon te laten horen.
1. Schakel het apparaat in door op ON/OFF te drukken.
OPMERKING: Als er een voorkeur is voor °C in plaats van °F (standaard), houd dan de + en - knoppen voor het instellen van de temperatuur ongeveer 3 seconden ingedrukt.
2. Selecteer de gewenste modus door op MODE te drukken.

Afb. 5 —Modi

3. Selecteer de temperatuurinstelling door de bediening naar het apparaat te richten en op de knoppen voor het verhogen/verlagen van de temperatuurinstelling te drukken totdat de gewenste temperatuur op het scherm verschijnt.
4. Druk op FAN om de gewenste ventilatorsnelheid te selecteren.
OPMERKING: Als het apparaat in de DRY- of AUTO-modus werkt, wordt de ventilatorsnelheid automatisch ingesteld.
5. Stel de luchtstroomrichting in. Wanneer het apparaat wordt ingeschakeld, keren de Up-Down luchtstroomlamellen terug naar de koel- of verwarmingspositie. De gebruiker kan de horizontale Up-Down luchtstroomlamellenpositie aanpassen door op DIRECT te drukken of de lamellen continu laten bewegen door op SWING te drukken.

Handmatige bediening

Als de afstandsbediening verloren, beschadigd of de batterijen leeg zijn, kan MANUAL worden gebruikt om het apparaat te laten werken. Wanneer MANUAL eenmaal wordt ingedrukt, wordt de AUTO-modus geactiveerd (verwarmen of koelen). Wanneer deze knop tweemaal wordt ingedrukt, gaat het systeem naar de TEST-modus en werkt het 30 minuten in de KOEL-modus (daarna werkt het in de AUTO-modus). Wanneer drie keer ingedrukt, wordt het systeem UITgeschakeld.

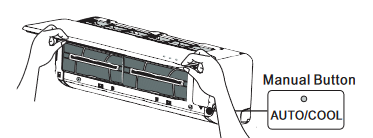

Afb. 6 — Handmatige knop

De ingestelde omstandigheden van handmatige bediening zijn als volgt:
• Vooraf ingesteld instelpunt: 76°F (24°C)
• Ventilatorsnelheid: AUTO
Luchtuitlaatrichting: vooraf ingestelde positie op basis van de werking in de KOEL- of VERWARM-modus.

FUNCTIES AFSTANDSBEDIENING

Aan/Uit drukken

Wanneer de airconditioner niet in werking is, toont de afstandsbediening de laatst ingestelde waarde en modus.
• Druk op ON/OFF (Aan/Uit) om de unit te starten.
-De unit start in de laatste bedrijfsmodus en ingestelde waarde. De ON/OFF-indicator verschijnt.
• Druk op ON/OFF (Aan/Uit) om de unit te stoppen.
-Alle indicatielampjes op de unit gaan uit en de afstandsbediening toont de ingestelde waarde en modus.
OPMERKING: Als ON/OFF (Aan/Uit) te snel na een stop wordt ingedrukt, start de compressor 3 tot 4 minuten niet vanwege de inherente beveiliging tegen frequent schakelen van de compressor. De unit geeft alleen een hoorbare pieptoon af wanneer de signalen correct worden ontvangen.

Een bedrijfsmodus selecteren

Gebruik OPERATING MODE (Bedrijfsmodus) om een van de beschikbare modi te selecteren.

Fig. 7 — Bedrijfsmodi

De ingestelde waarde voor de kamertemperatuur instellen

Druk op de knoppen temperatuur hoger instellen ^Ÿ en verlagen ź om de temperatuur te verhogen of te verlagen. De unit bevestigt de ontvangst van het signaal met een pieptoon en de waarde van de ingestelde temperatuur verschijnt op het display en verandert dienovereenkomstig. De temperatuur kan worden ingesteld tussen 62°F (17°C) en 86°F (30°C) in stappen van 1°F of 1°C.
OPMERKING: In de modus COOLING (Koelen) start de unit niet als de geselecteerde temperatuur hoger is dan de kamertemperatuur. Hetzelfde geldt voor de modus HEATING (Verwarmen) als de geselecteerde temperatuur lager is dan de kamertemperatuur.

De ventilatorsnelheid selecteren

Fig. 8 — Ventilatorsnelheden

1. Druk op FAN (Ventilator) om de ventilatorsnelheid te selecteren.
OPMERKING: Wanneer de unit aan staat, draait de ventilator continu in de koel- of verwarmingsmodus. Bij verwarming kunnen er situaties zijn waarin de ventilator langzamer gaat draaien of uitschakelt om koude lucht te voorkomen.

De op-neer positie van de lamellen selecteren

Om het comfort te optimaliseren, werkt de Up-Down (Op-Neer) lamel in een vooraf ingesteld bereik.

Fig. 9 — Lamellenpositie

De op-neer luchtstroomlamel kan worden aangepast door op DIRECT op de afstandsbediening te drukken en kan worden ingesteld op stationair of continu bewegend door op SWING (Zwenken) te drukken. De op-neer lamelpositie wordt opgeslagen in de instellingen, maar wordt gedeactiveerd wanneer de instellingen TURBO of MANUAL (Handmatig) zijn ingesteld of wanneer er een stroomonderbreking plaatsvindt.

Luchtrichting

Druk herhaaldelijk op DIRECT om een van de op-neer lamelposities te kiezen.
Elke keer dat op deze knop wordt gedrukt, zwenkt de specifieke lamel met 6 graden.
In de modi COOLING (Koelen), DRY (Drogen) en FAN ONLY (Alleen ventilator) zwenkt de lamel in het koelbereik. In de modus HEATING (Verwarmen) zwenkt de lamel in het verwarmingsbereik.
OPMERKING: Gebruik altijd de afstandsbediening om de op-neer lamelpositie aan te passen, anders kan er een abnormale werking optreden. Als de op-neer lamel handmatig buiten zijn bereik wordt versteld, schakel de unit dan uit en weer in.

Automatisch zwenken

Druk op SWING (Zwenken) voor automatisch op-neer zwenken van de lamellen.

Rechts-Links richting van de lamel selecteren

De rechts-links lamellen kunnen handmatig worden aangepast om de luchtstroom te richten voor optimaal comfort in de ruimte.

Fig. 10 — Lamel


Fig. 11 — Deflectorstang

Timerfunctie

TIMER ON (Timer aan) (om de unit te starten) en TIMER OFF (Timer uit) (om de unit te stoppen) kunnen afzonderlijk of samen worden gebruikt.

Alleen Timer ON Met deze functie kan de unit automatisch op de ingestelde tijd starten. De functie TIMER ON (Timer aan) kan worden ingesteld terwijl de unit aan of uit staat.

UNIT AAN
1. Druk op TIMER ON (Timer aan) om de automatische inschakeltijdsequentie te starten. De ingestelde tijd wordt weergegeven op het display van de afstandsbediening. Elke keer dat op TIMER ON (Timer aan) wordt gedrukt, wordt de tijd met 30 minuten verhoogd, tot 10 uur. Daarna wordt deze met 60 minuten verhoogd totdat de tijdinstelling 24 uur bereikt. Wanneer de TIMER ON (Timer aan) is ingesteld, licht het TIMER-lampje op de unit op. De unit blijft op de ingestelde tijd draaien.

UNIT UIT
1. Stel de timer in zoals beschreven in het gedeelte UNIT ON (Unit aan). De unit start op de ingestelde tijd.
2. Pas de TIMER ON (Timer aan)-instellingen aan naar 0.0 om deze optie te annuleren.

Alleen Timer OFF Met deze functie kan de unit automatisch op de ingestelde tijd stoppen. De timer kan worden ingesteld terwijl de unit aan of uit staat.

UNIT AAN 1. Druk op TIMER OFF (Timer uit) om de automatische uitschakeltijdsequentie te starten. De ingestelde tijd verschijnt op het display van de afstandsbediening. Elke keer dat op TIMER OFF (Timer uit) wordt gedrukt, wordt de tijd met 30 minuten verhoogd, tot 10 uur. Daarna wordt deze met 60 minuten verhoogd totdat de tijdinstellingen 24 uur bereiken. Wanneer de TIMER OFF (Timer uit) is ingesteld, licht het timerlampje op de unit op en wordt de unit automatisch op de ingestelde tijd uitgeschakeld.

UNIT UIT
1. Stel de TIMER OFF (Timer uit) in zoals beschreven in het gedeelte UNIT ON (Unit aan). Het TIMER-display op de unit licht op en de unit blijft uitgeschakeld.
2. Pas de TIMER ON (Timer aan)-instellingen aan naar 0.0 om deze optie te annuleren.

Timer ON (Timer aan) en Timer OFF (Timer uit) Gebruik beide functies om de unit te programmeren om op bepaalde tijden in en uit te schakelen.

UNIT AAN
1. Stel TIME OFF (Tijd uit) in zoals eerder beschreven.
2. Stel TIME ON (Tijd aan) in zoals eerder beschreven. De unit schakelt automatisch uit op de ingestelde TIME OFF (Tijd uit) en schakelt in op de ingestelde TIME ON (Tijd aan).

UNIT UIT
1. Stel TIMER ON (Timer aan) in zoals eerder beschreven.
2. Stel TIMER OFF (Timer uit) in zoals eerder beschreven. De unit start automatisch op de ingestelde TIME ON (Tijd aan) en schakelt uit op de ingestelde TIME OFF (Tijd uit).

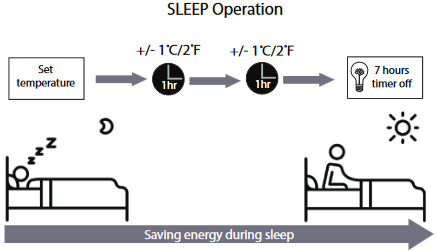

SLEEP Mode (Slaapmodus)
SLEEP (Slaap) mode wordt gebruikt om energie te besparen en kan alleen worden gebruikt als de unit in de COOL (Koel), HEAT (Verwarm) of AUTO-modus staat.


Fig. 12 — Slaapmodus

COOLING Mode (Koelmodus)
1. Druk op SLEEP (Slaap). Na 1 uur wordt de ingestelde waarde met 1,8°F (1°C) verhoogd. Na nog een uur wordt de ingestelde waarde met nog eens 1,8°F (1°C) verhoogd en draait de ventilator op lage snelheid. De unit schakelt 5 uur na het instellen van de SLEEP (Slaap)-modus uit. De SLEEP (Slaap)-modus wordt geannuleerd als op MODE (Modus), TEMP (Temp.), FAN (Ventilator), TIMER (Timer) of ON/OFF (Aan/Uit) op de afstandsbediening wordt gedrukt.

HEATING Mode (Verwarmingsmodus)
Hetzelfde als de COOLING (Koel)-modus, maar de ingestelde waarden worden met 1,8°F (1°C) verlaagd.

TURBO Mode (TURBO-modus)
Gebruik TURBO om de kamer snel te koelen of te verwarmen.
1. Druk op TURBO. Er is een hoorbare "piep" te horen als de binnenunit deze functie ondersteunt. De ventilator draait op superhoge snelheid. De TURBO-modus wordt automatisch 20 minuten na het selecteren van TURBO beëindigd.
2. Selecteer TURBO-modus opnieuw om TURBO te annuleren. Wanneer de TURBO-modus wordt beëindigd, keert de unit terug naar de oorspronkelijke instelling.

SELF CLEAN Mode (Zelfreinigingsmodus)
1. Druk op CLEAN (Reinigen) om de zelfreinigende functie te activeren of deactiveren. Onder deze functie reinigt en droogt de airconditioner automatisch de verdamper. De reinigingscyclus duurt 30 minuten, waarna de unit automatisch wordt uitgeschakeld. De unit werkt in de volgende volgorde:
•FAN ONLY mode at LOW fan speed (Alleen ventilatormodus op LAGE ventilatorsnelheid)
•HEATING (Verwarmen) werking met LOW (LAGE) ventilatorsnelheid
•FAN ONLY (Alleen ventilator) werking
•Stop Operation (Stop werking)
•Turn off (Uitschakelen)
2. Druk op CLEAN (Reinigen) om de CLEAN (Reinigen)-modus te annuleren. De werking eindigt en de unit wordt uitgeschakeld. Deze functie kan alleen worden geactiveerd in de COOL (Koel) of DRY (Droog)-modi. Voordat u deze functie selecteert, wordt aanbevolen om de airconditioner ongeveer een half uur onder COOLING (Koelen) werking te laten draaien. Zodra de functie SELF CLEAN (Zelfreiniging) is geactiveerd, worden alle timerinstellingen geannuleerd. De binnenunit geeft SC weer.
OPMERKING: De SELF CLEAN (Zelfreiniging)-modus is ALLEEN beschikbaar op de single zone modellen.

FOLLOW ME Mode (VOLG MIJ-modus)
Druk op FOLLOW (Volg) om deze functie te activeren of deactiveren. Onder deze instelling is de temperatuur die op de afstandsbediening verschijnt de werkelijke temperatuur op de locatie. De afstandsbediening stuurt dit signaal elke 3 minuten naar de airconditioner. Deze functie is niet beschikbaar in de DRY (Droog)- en FAN (Ventilator)-modi. Deze functie kan ook worden gedeactiveerd als:
1. Er gedurende 7 minuten geen FOLLOW ME (VOLG MIJ)-signaal door de unit wordt ontvangen
2. Gebruikers de bedrijfsmodus aanpassen
3. Gebruikers de unit uitschakelen
4. Gebruikers de functie FOLLOW ME (VOLG MIJ) uitschakelen

OPMERKING: Als FOLLOW ME (VOLG MIJ) wordt gebruikt met de draadloze afstandsbediening, zorg er dan voor dat de IR-zender van de afstandsbediening zich binnen de zichtlijn van de IR-ontvanger van de unit bevindt en binnen het maximale bereik van 25 voet van de binnenunit. Als FOLLOW ME (VOLG MIJ) wordt gedeactiveerd door op MODE (Modus), OFF (Uit) of FOLLOW ME (VOLG MIJ) op de afstandsbediening te drukken, wordt het pictogram op de afstandsbediening uitgeschakeld.

Freeze Protection (FP) Mode (Vriesbeveiligingsmodus (FP))
Houd FP ongeveer 2 seconden ingedrukt om de vriesbeveiligingsmodus (verwarmingsinstelling) te activeren of deactiveren. De binnenunit geeft FP weer.
OPMERKING: Deze functie is alleen beschikbaar in de verwarmingsmodus.
Onder deze functie werkt de unit op een hoge ventilatorsnelheid en wordt de spoeltemperatuur automatisch ingesteld op 46°F (8°C). Deze modus kan ook worden gedeactiveerd door op ON/OFF (Aan/Uit), SLEEP (Slaap), MODE (Modus), FAN (Ventilator) of een van beide TEMP (Temp.) te drukken.

SILENCE Mode (STILTE-modus)
Druk op SLC om de SILENCE (STILTE)-modus te activeren of deactiveren. Onder deze functie werkt de compressor op een lage frequentie en produceert de binnenunit een zwakke bries, waardoor het geluid tot het laagste niveau wordt gereduceerd. Vanwege de lage frequentiewerking van de compressor kan dit leiden tot onvoldoende koel- en verwarmingscapaciteit.

LED Light (LED-licht) Druk op LED om het displaylicht in en uit te schakelen.

De afstandsbediening resetten

Als de batterijen in de afstandsbediening worden verwijderd, worden de huidige instellingen geannuleerd en keert de bediening terug naar de begininstellingen en gaat naar de STANDBY mode (STANDBY-modus). Druk op ON/OFF (Aan/Uit) om te activeren.
Time Delay (Tijdvertraging)
Als ON/OFF (Aan/Uit) te snel na een stop wordt ingedrukt, start de compressor 3 tot 4 minuten niet vanwege de inherente beveiliging tegen frequent schakelen van de compressor. De unit geeft alleen een hoorbare pieptoon af wanneer de signalen correct worden ontvangen.

Heating Features (Verwarmingsfuncties)
Als de unit in de HEATING (Verwarmen)-modus staat, is er een vertraging wanneer de ventilator start. De ventilator start pas nadat de spoel is opgewarmd om koude lucht te voorkomen.

Auto Defrost Operation (Automatische ontdooibewerking)
In de HEATING (Verwarmen)-modus, als de buitenspoel bevroren is, worden de binnenventilator en de buitenventilator uitgeschakeld terwijl het systeem de vorst op de buitenspoel verwijdert. Het systeem keert automatisch terug naar de normale werking wanneer de vorst van de buitenunit is verwijderd.

Auto Start (Automatisch starten)
Als de stroom uitvalt terwijl de unit in werking is, slaat de unit de bedrijfsomstandigheden op en start de unit automatisch onder die omstandigheden wanneer de stroom is hersteld.

Refrigerant Leakage Detection (Detectie van koelmiddellekkage)
De binnenunit geeft EC weer en de indicatielampjes blijven knipperen wanneer er een koelmiddellekkage wordt gedetecteerd.

REINIGING, ONDERHOUD EN PROBLEEMOPLOSSING

GEVAAR VOOR ELEKTRISCHE SCHOK
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of overlijden. Schakel altijd de stroom naar het systeem uit voordat u reinigings- of onderhoudswerkzaamheden aan het systeem uitvoert. Schakel de buitenste scheidingsschakelaar uit die zich in de buurt van de buitenunit bevindt.
Zorg ervoor dat u de binnenunit loskoppelt als deze zich op een aparte schakelaar bevindt.

APPARAATSCHADE/BEDIENINGSGEVAAR
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan de apparatuur of een onjuiste werking van de unit.
Het bedienen van het systeem met vuile luchtfilters kan de binnenunit beschadigen en kan leiden tot verminderde koelprestaties, intermitterende werking van het systeem, ijsvorming op de binnenspiraal of doorgebrande zekeringen.

Periodiek onderhoud

Periodiek onderhoud wordt aanbevolen om een goede werking van de unit te garanderen. De aanbevolen onderhoudsintervallen kunnen variëren, afhankelijk van de installatieomgeving, b.v. stoffige zones, enz. Raadpleeg Tabel 1.

SNIJGEVAAR
Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel. De spiraalvinnen zijn erg scherp. Wees voorzichtig bij het reinigen.
Draag altijd veiligheidsbescherming.

De spiraal reinigen

Reinig de spiraal aan het begin van elk koelseizoen, of wanneer dat nodig is. Gebruik een stofzuiger of een borstel met lange haren om schade aan de spiraalvinnen te voorkomen.

De luchtfilters reinigen

Verwijder en reinig de luchtfilters eenmaal per maand. Een verstopt airconditioningsysteem kan de koelefficiëntie van uw unit verminderen en kan ook slecht zijn voor uw gezondheid.
OPMERKING: Als luchtfilters tekenen van overmatige slijtage vertonen of gescheurd zijn, moeten ze worden vervangen. Neem contact op met uw plaatselijke dealer voor vervangende filters.

1. Til het voorpaneel van de binnenunit op.

   Fig. 13 — Til het voorpaneel op

   2. Druk op het lipje aan het uiteinde van het filter om de gesp los te maken, til het omhoog en trek het vervolgens naar u toe.
   3. Trek het filter eruit.

   Fig. 14 — Pak het filter vast


   Fig. 15 — Trek het filter eruit

   4. Als uw filter een klein luchtverfrissingsfilter heeft, maakt u dit los van het grotere filter. Reinig het luchtverfrissingsfilter met een handstofzuiger.

   Luchtverfrissingsfilter


   Fig. 16 — Luchtverfrissingsfilter

   5. Reinig het grote luchtfilter met warm zeepwater. Zorg ervoor dat u een mild reinigingsmiddel gebruikt.

   Fig. 17 — Reinig het filter

   6. Spoel het filter af met vers water en schud vervolgens het overtollige water eraf.
   7. Droog het op een koele, droge plaats en stel het niet bloot aan direct zonlicht.
   8. Wanneer het droog is, klikt u het luchtverfrissingsfilter terug op het grotere filter en schuift u het terug in de binnenunit.

   Fig. 18 — Vervang het filter

   9. Sluit het voorpaneel van de binnenunit.

GEVAAR VOOR APPARATUURSCHADE
Het niet opvolgen van deze waarschuwing kan leiden tot schade aan de apparatuur. Gebruik bij het reinigen van het voorpaneel geen water dat warmer is dan 105°F (40,6°C) en giet geen water op de ventilatorconvector. Gebruik geen schurende of op petroleum gebaseerde reinigingsmiddelen, omdat deze het voorpaneel kunnen beschadigen.

Het voorpaneel van de binnenunit reinigen

Om het voorpaneel van de binnenunit te reinigen, veegt u de buitenkant af met een zachte, droge doek.

Inspectie voorafgaand aan het seizoen

Na lange perioden van niet-gebruik, of vóór perioden van frequent gebruik, voert u de volgende stappen uit:

Controleer op beschadigde draden


Reinig alle filters


Controleer op lekkages


Vervang batterijen


Zorg ervoor dat er niets alle luchtinlaten en -uitlaten blokkeert
Fig. 19 — Inspectie voorafgaand aan het seizoen

Voorbereiden op een langere periode van stilstand

Reinig de filters en plaats ze terug in de unit. Laat de unit 12 uur in de modus ALLEEN VENTILATOR draaien om alle interne onderdelen te drogen. Schakel de hoofdstroomtoevoer uit en verwijder de batterijen uit de afstandsbediening.

Reinig alle filters

Zet de ventilatorfunctie aan totdat de unit volledig is uitgedroogd

Schakel de unit uit en ontkoppel de stroom

Verwijder de batterijen uit de afstandsbediening
Fig. 20 — Stappen voor een langere periode van stilstand

Aanbevelingen voor de werking van het systeem

De items die in de volgende lijst worden beschreven, helpen om een goede werking van het systeem te garanderen:
• Vervang beide batterijen van de afstandsbediening tegelijkertijd.
• Richt de afstandsbediening op het displaypaneel van de unit bij het verzenden van een commando.
• Houd deuren en ramen gesloten terwijl de unit in werking is.
• Neem contact op met een erkende servicevertegenwoordiger als er een probleem optreedt dat niet gemakkelijk kan worden opgelost.
• Voer geen reinigings- of onderhoudswerkzaamheden uit terwijl de unit aan staat.
• Houd het displaypaneel op de unit uit de buurt van direct zonlicht en warmte, omdat dit de overdracht van de afstandsbediening kan verstoren.
• Blokkeer de luchtinlaten en -uitlaten op de binnen- of buitenunits niet.

Aanbevelingen voor energiebesparing

De volgende aanbevelingen zorgen voor een grotere efficiëntie van het kanaalloze systeem:
• Selecteer een comfortabele thermostaatinstelling en laat deze op de gekozen instelling staan. Vermijd het continu verhogen en verlagen van de instelling.
• Houd het filter schoon. Frequente reiniging kan nodig zijn, afhankelijk van de binnenluchtkwaliteit.
• Gebruik gordijnen, overgordijnen of jaloezieën om te voorkomen dat direct zonlicht de kamer verwarmt op zeer warme dagen.
• Beperk de looptijd van de unit met behulp van de TIMER-functie.
• Belemmer de luchtinlaat op het voorpaneel niet.
• Zet de airconditioning aan voordat de binnenlucht te onaangenaam wordt.

PROBLEEMOPLOSSING

Raadpleeg Tabel 2 voordat u contact opneemt met uw lokale dealer.

Tabel 1 — Periodiek onderhoud

BINNENUNIT	ELKE MAAND	ELKE 6 MAANDEN	ELK JAAR
Luchtfilter reinigen*
Koolstoffilter vervangen
Batterijen van de afstandsbediening vervangen
BUITENUNIT	ELKE MAAND	ELKE 6 MAANDEN	ELK JAAR
Buitenspoel van buitenaf reinigen
Buitenspoel van binnenuit reinigen†
Blaas lucht over elektrische onderdelen†
Controleer de aanscherping van de elektrische aansluiting†
Ventilatorwiel reinigen†
Ventilatoraanscherping controleren†
Afwateringspannen reinigen†

* Verhoog de frequentie in stoffige gebieden.
† Onderhoud dient te worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Raadpleeg de installatiehandleiding.

Tabel 2 — Probleemoplossing

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Unit/systeem werkt niet	De stroomonderbreker is geactiveerd of een zekering is doorgebrand. Diagnostische lampjes branden.* De spanning is te laag.	Reset de stroomonderbreker of vervang de zekering door de gespecificeerde vervangende zekering. Neem contact op met uw servicevertegenwoordiger. Neem contact op met uw servicevertegenwoordiger.
Koeling werkt niet goed	Het filter is verstopt door stof. De temperatuur is niet correct ingesteld. Een raam of deur staat open. De buitenunit is geblokkeerd. De ventilatorsnelheid is te laag. De bedrijfsmodus is ingesteld op Fan in plaats van Cool.	Reinig het luchtfilter. Controleer de temperatuur en reset deze indien nodig. Sluit het raam of de deur. Verwijder de blokkade. Wijzig de selectie van de ventilatorsnelheid. Wijzig de bedrijfsmodus in Cool of reset de unit.
Verwarming werkt niet goed	Het filter is verstopt met stof. De temperatuur is te laag ingesteld. Een raam of deur staat open. De buitenunit is geblokkeerd.	Controleer de temperatuur en reset deze indien nodig. Sluit het raam of de deur. Verwijder de blokkade.
Unit stopt tijdens bedrijf	De uitschakeltimer werkt niet correct. Diagnostische lampjes branden.*	Start de bedrijfsmodus opnieuw. Neem contact op met uw servicevertegenwoordiger.

* Diagnostische lampjes zijn een combinatie van lampjes die oplichten in het displaygebied op de unit. Ze zijn een combinatie van de lampjes die u tijdens normaal gebruik ziet.
Copyright 2020 Carrier Corp. 3300 Riverwood Parkway Atlanta GA, 30339 Edition Date: 08/20 Catalog No. OM-40MAQ-07
De fabrikant behoudt zich het recht voor om op elk moment specificaties of ontwerpen stop te zetten of te wijzigen zonder kennisgeving en zonder verplichtingen aan te gaan. Vervangt: OM-40MAQ-06

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Carrier 40MAQ Ductless System handleiding

Beschikbare talen
