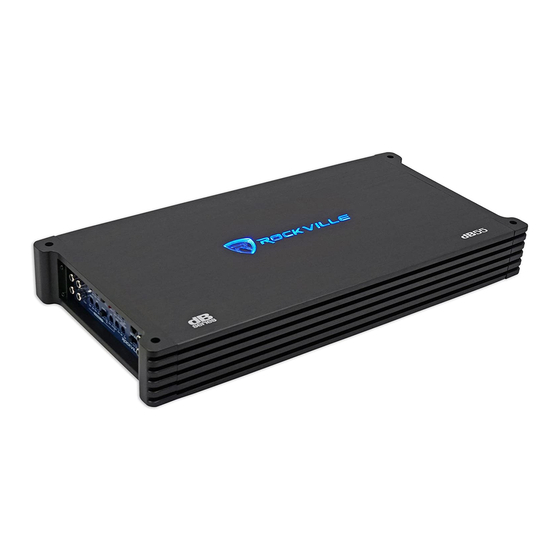

Rockville dB55 versterkerhandleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

WEES ALERT! Het gebruik van deze versterker op extreem hoge volumes gedurende langere tijd kan leiden tot gehoorverlies en/of gehoorbeschadiging. Tijdens perioden van langdurige hoge volumeniveaus wordt aanbevolen om gehoorbeschermingsmiddelen te gebruiken. Uw vermogen om noodzakelijke verkeersgeluiden te horen zal worden aangetast. Houd tijdens het rijden uw geluidsvolume altijd op een redelijk niveau. Wij van Rockville willen dat u nog vele jaren luistert.

• Zorg ervoor dat de versterker goed vastzit tijdens de installatie. Een niet-gemonteerde versterker in uw auto kan ernstig letsel veroorzaken aan passagiers en schade aan uw voertuig als deze in beweging wordt gezet door een abrupte rijmanoeuvre of een korte stop.
• Om het risico op elektrische schokken te verminderen, mag u het apparaat nooit openen. Er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden, raadpleeg een erkend Rockville-servicecentrum voor service.
• Stel dit apparaat niet bloot aan vocht van welke aard dan ook.
• Zorg ervoor dat het apparaat zich in een goed geventileerde ruimte bevindt.3

Functies

BASS EQUALISATIE CIRCUIT

Een smalle "Q" peaking equalizer circuit is inbegrepen in de versterkers. Het equalisatiesysteem is vooraf ingesteld op 45 Hz. Met de equalizerbediening kunt u tot 12 dB basboost toevoegen. Gebruik de bas-equalizer om uw basrespons aan te passen aan de behoeften van uw systeem. Zorg ervoor dat uw luidsprekers het extra vermogen aankunnen! Het zou dwaas zijn om 12 dB versterking toe te voegen aan 8˝ en 10˝ subwoofers met lage uitslag of middenbereiken en tweeters. Het is een zekere manier om uw luidsprekers op te blazen.

AUDIO-UITGANGS SECTIE

De audio-uitgangssecties van de Class AB dB-serie versterkers zijn voorzien van Japanse studio-grade, high-current Bi-Polar audiotransistors. In tegenstelling tot andere fabrikanten die een groot aantal verschillende soorten transistors gebruiken, niet oorspronkelijk ontworpen voor audio-uitvoer, d.w.z.: voedingstransistors, motorregelingstransistors om het audiosignaal te produceren, (u kunt zich alleen voorstellen hoe ze klinken.) Rockville gebruikt alleen echte audiotransistors in de audiosectie van deze versterkers. Deze transistors zijn ontworpen en ontwikkeld om muziek te produceren. Dat is de reden waarom Rockville versterkers duidelijk beter klinken. Ze zijn schoner met een lagere vervorming, hogere stroomcapaciteit en betrouwbaarder. We dagen u uit om een Rockville versterker te testen en zelf het verschil te horen.

De audio-uitgangssecties van de Class D dB-serie versterkers zijn voorzien van robuuste, snel schakelende MOSFET's.

VOEDING EN BESCHERMING CIRCUIT:

dB-serie versterkers zijn voorzien van ons unieke IC-gestuurde beschermingscircuit. Dit geavanceerde circuit bewaakt voortdurend de interne temperatuur van het koellichaam en verschillende spanningen, waardoor de versterker automatisch wordt aangepast en beschermd tegen gevaarlijke omstandigheden. De 2 LED's aan de zijkant van de versterker geven de status van de versterker aan, de Power LED gaat branden wanneer de versterker de juiste stroom, aarde en externe spanningen ontvangt en de IC-bewakingsreeks aangeeft dat de versterker functioneel is. In het geval dat de versterker een diagnostische toestand tegenkomt zoals hieronder vermeld, zal de tweede LED oplichten en een diagnostische toestand aangeven. Wanneer een diagnostische toestand wordt gedetecteerd, gaat de versterker over in een zelfbehoudende modus en als de oorzaak van de diagnostische toestand niet wordt verholpen, wordt deze uiteindelijk uitgeschakeld. Er zijn bepaalde kritieke diagnostische omstandigheden die de versterker onmiddellijk uitschakelen.

Thermische beveiliging: Wanneer de versterker een onveilige bedrijfstemperatuur van 80 graden Celsius bereikt, wordt de versterker uitgeschakeld. Zodra de versterker is afgekoeld tot een veilige temperatuur, wordt deze automatisch weer ingeschakeld.

Als u in een warm klimaat woont, raden we aan om extra koelventilatoren in uw kofferbak te installeren om de hete lucht af te voeren die zich in de kofferbak kan ophopen. Dit helpt de omgevingstemperatuur in de kofferbak zo laag mogelijk te houden, zodat uw versterkers feilloos en zonder muzikale onderbreking werken.

Luidsprekerkortsluitbeveiliging: Mocht uw luidsprekers kortsluiten als gevolg van het doorbranden van de spreekspoel, of mocht de versterker een impedantie detecteren die te laag is om aan te kunnen, dan gaat de Protection LED branden, wat een diagnostische toestand aangeeft. Schakel uw systeem uit, ontkoppel één luidspreker tegelijk en probeer te bepalen welke luidspreker defect is. Corrigeer de toestand en start de versterker opnieuw. U moet de versterker resetten door deze uit en weer aan te zetten via de Remote-voedingsaansluiting na het corrigeren van een diagnostische toestand. (Schakel uw radio uit en weer in.)

Clipping of totale uitschakeling kan ook het gevolg zijn van een slechte aardverbinding of een losse aarding. Als u merkt dat uw luidsprekers en luidsprekerkabels niet zijn kortgesloten, controleer dan uw aarding en stroomaansluitingen.

Input Overload Protection: Dit circuit schakelt de versterker volledig uit of zorgt ervoor dat de versterker aan en uit springt, wat aangeeft dat hij zich in een diagnostische toestand bevindt. Schakel het systeem uit en verlaag de versterking op de versterker of het volume van uw head-unit, dit zou moeten resulteren in een gecorrigeerde toestand.

DC Offset Protection: Mocht er DC-spanning via de luidsprekeraansluitingen de versterker proberen binnen te komen, dan zorgt dit ervoor dat de versterker wordt uitgeschakeld en niet meer werkt totdat deze toestand is verholpen. Dit circuit beschermt ook beschadigende hoge DC-spanningen tegen het bereiken van uw luidsprekers als uw versterker ooit defect raakt.

U moet de versterker resetten door deze uit en weer aan te zetten via de Remote-voedingsaansluiting na het corrigeren van een diagnostische toestand. (Schakel uw radio uit en weer in.) Als de versterker na een reset in de beveiligingsmodus blijft staan, is deze waarschijnlijk defect.

Om de versterker te resetten, moet u eerst diagnosticeren wat het probleem heeft veroorzaakt, de fout corrigeren en het systeem opnieuw opstarten.

MUTE CIRCUIT

dB-serie versterkers zijn voorzien van een anti-dreun, mute- en vertragingscircuit. Dit elimineert irritante luidsprekerbeschadigende inschakel- en uitschakeltransiënten die normaal gesproken voorkomen bij minder dure versterkers.

BATTERIJSPANNING

Rockville dB-serie versterkers zijn beoordeeld en gereguleerd tot 13,8 volt en lager. Het verhogen van de spanning tot 14,4 volt zal het vermogen van de versterker in dezelfde verhouding verhogen. De maximale ingangsspanning is 14,4 volt, terwijl de minimale spanning 12 volt is.

OVERSCHRIJD DE INGANGSSPANNING VAN 14,4 NIET.

Installatie

INSTALLATIE BASIS

Voordat u met uw installatie begint, koppelt u de MIN(-) pool van de accu van uw auto los. Deze veiligheidsmaatregel voorkomt mogelijke kortsluiting tijdens het bedraden van uw versterker. Rockville-versterkers werken alleen op 12-volt negatieve aardingssystemen. Het wordt aanbevolen om eerst uw geluidssysteemontwerp op papier te zetten. Dit zal u helpen tijdens de installatie, zodat u een bedradingsstroomdiagram hebt en geen van uw componenten verkeerd aansluit.

Monteer de versterker in de kofferbak of het luikgedeelte van uw voertuig. Installeer nooit een versterker in de motorruimte of op het schutbord. Zorg ervoor dat u voldoende ademruimte rond het koellichaam van de versterker laat, zodat het de warmte die het produceert efficiënt kan afvoeren. De versterker kan zowel horizontaal als verticaal worden geïnstalleerd.

Let bij het monteren van de versterker op de kofferbakvloer op uw benzinetank, benzineleidingen en elektrische leidingen. Boor of monteer geen schroeven waar ze mogelijk de benzinetank van uw auto kunnen binnendringen.

DE VERSTERKER MONTEREN

De dB-serie versterkers zijn voorzien van vier montageflenzen die zich op de vier hoeken van de versterkers bevinden. Kies een handige montagelocatie met onbelemmerde luchtstroom. Gebruik de meegeleverde schroeven en grommets om de versterker voorzichtig in positie te monteren.

Draai de schroeven niet te vast aan.

Bedrading

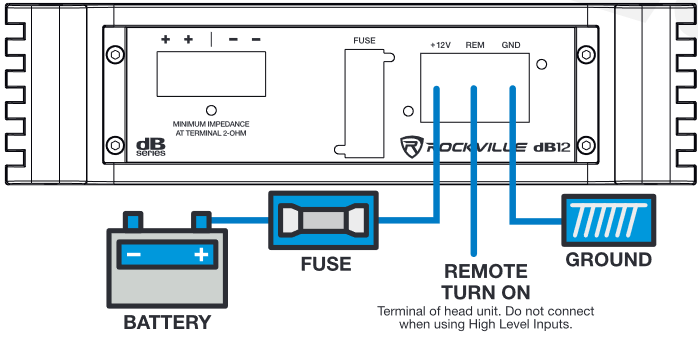

De externe inschakelverbinding bevindt zich op de aansluitstrip naast de stroom- en aardverbindingen. Deze verbinding is verantwoordelijk voor het in- en uitschakelen van de versterker met de rest van het systeem. Er kan een draad met een kleinere dikte worden gebruikt om deze verbinding te maken met de stroomantenneleiding van uw radio. Mocht uw systeem geen inschakelleidingen hebben, dan kunt u de externe aansluiting aansluiten op een accessoireleiding, die de versterker inschakelt met het contact van uw auto.

De meeste dB-serie versterkers worden geleverd met ingebouwde zekeringen. Vervang de ingebouwde of meegeleverde externe zekering nooit door een zekering met een grotere waarde.

We raden u aan om een rode kabelboom te maken met 2 extra zekeringen. Eén zekering moet zich in de buurt van de autoaccu bevinden. Deze zekering in de buurt van de accu biedt bescherming tegen schade door kortsluiting aan het autochassis tussen de accu en de versterker. Een tweede zekering dichter bij de versterker biedt extra veiligheid voor de versterker zelf. Deze gezekerde rode stroomdraad moet worden bevestigd aan de versterkerstroomaansluiting met het label +12V. De kabelboom moet zijn gemaakt van rode primaire kabel van ten minste 8 gauge voor de dB12 en ten minste 4 gauge voor alle andere grotere modellen. De kabelboom moet eindigen in een grote ringaansluiting voor directe aansluiting op de pluspool van de autoaccu.

Een tweede zwarte draad van dezelfde dikte moet worden gebruikt als aardverbinding met een gelast chassisdeel. Zorg er bij het aansluiten van de aarddraad voor dat er geen verf of andere isolator een goede aardverbinding blokkeert. Wanneer u meerdere versterkers installeert, monteer ze dan dicht bij elkaar, zodat ze allemaal hetzelfde aardpunt kunnen delen. Sluit de zwarte aarddraad aan op de versterkerschroefaansluiting met het label GND. Houd aard- en stroomkabels zo kort mogelijk.

We hebben versterkers teruggestuurd naar onze serviceafdeling met gesmolten stroom-/aardaansluitingen. De oorzaak hiervan is een slechte aardverbinding. Wanneer er een gebrek is aan een goede aarding, hoopt de warmte zich op op het zwakste punt, wat toevallig de contactschroef van de versterkeraansluiting is. Na verloop van tijd zal de gegenereerde warmte de aansluiting beginnen te smelten. Het is een goede gewoonte om de stroom- en aarddraden met uw handen te voelen, in de buurt van hun versterkeraansluiting nadat u de versterker een tijdje hebt afgespeeld. Als de draden heet aanvoelen, heeft u waarschijnlijk een slechte of losse verbinding. Als u zeker bent van uw aansluitingen en de draden nog steeds heet aanvoelen, moet u de dikte van de draad upgraden naar de volgende zwaarste dikte.

Aansluitingen kunnen losraken als gevolg van trillingen van het voertuig. We raden aan om alle stroom- en aardverbindingen in de systeembedrading en op de versterkeraansluitingen periodiek, ten minste eens per 2 maanden, aan te draaien.

Instellingen

HET SYSTEEM AANPASSEN

Zodra het systeem operationeel is, is het eerste wat u moet doen, alle crossoverpunten instellen op geschatte instellingen. In het geval van het basis-subwoofersysteem, de Low Pass filter crossover op ongeveer 100Hz. Stel de bas-equalizerbedieningen in op 0 dB.

Nu moet u de ingangsgevoeligheid van de versterkers instellen. De knop aan de zijkant van de versterker met de aanduiding LEVEL past de ingangsgevoeligheid aan. Om de ingangsgevoeligheid aan te passen, draait u de knop met een kleine platte schroevendraaier volledig tegen de klok in naar de minimumpositie. Oefen geen druk uit tijdens het draaien, omdat dit de besturingseenheid kan beschadigen. Pas het volumeniveau van uw radio aan op maximaal volume. Draai nu de LEVEL-knop op de versterker met de klok mee in de richting van de Maximum-markering totdat er hoorbare vervorming optreedt. Wanneer u enige vervorming in het geluid begint te horen, draait u deze een stap terug en uw versterker is ingesteld. Het is handig om een tweede persoon te hebben om u te helpen de versterking in te stellen.

Bij het instellen van een multi-amp systeem, stel de versterking van elke versterker afzonderlijk in. Begin met de basversterker en pas vervolgens de LEVEL-knop van de hoge tonen versterker aan om overeen te komen.

Zodra u tevreden bent met de LEVEL-knopinstellingen, gebruikt u de equalizerbedieningen om het tonale niveau van het systeem aan te passen aan uw persoonlijke voorkeur. Houd er rekening mee dat u na het egaliseren mogelijk terug moet gaan en de LEVEL-knoppen van de versterkers opnieuw moet instellen.

De LEVEL-knop van een autoversterker moet niet worden verward met een volumeknop. Het is een geavanceerd apparaat dat is ontworpen om het uitgangsniveau van uw bronunit aan te passen aan het ingangsniveau van de versterker. Stel de versterking van de versterker niet in op maximaal, tenzij uw ingangsniveau dit vereist.

Als uw unit professioneel is geïnstalleerd, wijzig dan niet de versterkingsinstellingen die door de installateur zijn ingesteld, hij is de professional!

Uw systeem kan ook extreem gevoelig zijn voor ruis wanneer de LEVEL op maximaal is ingesteld en niet overeenkomt met uw ingangssignaal. De versterkingsaanpassingen hoeven slechts één keer te worden gedaan bij het eerste instellen van het systeem.

DE ELEKTRONISCHE CROSSOVER GEBRUIKEN - MODELLEN MET 4 KANALEN

De modellen met vier en vijf kanalen hebben afzonderlijke crossovers voor kanalen 1-2 en 3-4. Alle versterkers uit de dB-serie zijn voorzien van volledig instelbare low-pass en high-pass elektronische crossovers van 12 dB per octaaf.

VERSTERKERCONFIGURATIES MET VIER KANALEN.

1. Alle vier kanalen High Pass voor interne componentluidsprekers in deuren en achterpanelen.
2. Kanalen 1 en 2 High Pass voor luidsprekers met voorste componenten, terwijl kanalen 3 en 4 zijn aangesloten op subwoofers.
3. Brug kanalen 1 en 2 voor een enkel high-power subwooferkanaal. Brug kanalen 3 en 4 voor een tweede high-power subwooferkanaal.

Voor Low Pass systemen zet u de CROSSOVER MODE-schakelaar op LOW PASS. De knop met de aanduiding LPF regelt nu de lage-frequentie tussen 50 Hz en 250 Hz. Een veelgemaakte fout is het te laag instellen van de lage-frequentie, vooral bij gebruik van geventileerde subwooferbehuizingen. We raden aan om voor de meeste installaties de frequentieknop niet lager dan 100 Hz (de 12 uur-positie) te zetten.

Wanneer u de versterkers gebruikt voor componentluidsprekers of coaxiaal, moet u de CROSSOVER MODE-schakelaar op HIGH PASS zetten. De HPF-bedieningsknop past de hoge-frequentie aan tussen 60 Hz en 1,2 KHz. Sluit geen tweeters rechtstreeks aan op de versterker, zelfs niet in de high-pass modus, zonder een secundaire passieve crossover om ze te beschermen.

PASSIEVE SUBSONISCHE FILTERING

Voor subwooferinstallaties met een passieve LP-crossover kunt u de CROSSOVER MODE-selector van de versterker op HIGH PASS zetten en de HPF-knop van de laagste stand op 50 Hz zetten. Dit werkt als SUBSONIC FILTER voor alle signalen onder boven de HPF-frequentie-instelling. Dit is vooral handig voor geventileerde behuizingen waarbij de poortafstemfrequentie lager is dan de subwooferafstemfrequentie om te beschermen tegen het ontladen van de subwoofer.

DE BEDIENINGSELEMENTEN INSTELLEN

AUDIO PREAMP INGANG

De versterkers uit de dB-serie zijn voorzien van RCA-voorversterkingangen. Sluit RCA-kabels aan van uw geluidsbron naar de ingangen van de versterker. We raden aan om hoogwaardige, afgeschermde RCA-patchkabels te gebruiken om ongewenste elektrische ruis in uw systeem te helpen verminderen en elimineren. Gebruik RCA-verbindingskabels van goede kwaliteit. Goedkopere kabels hebben meestal een slechte afscherming die interferentie kan veroorzaken.

Zorg ervoor dat u de RCA-kabels aan de andere kant van het voertuig laat lopen dan de kabels die u hebt gebruikt om de stroom- en aardingskabels van de versterker te geleiden.

DE INGEBOUWDE LOW PASS ELEKTRONISCHE CROSSOVER GEBRUIKEN

Alle versterkers uit de dB-serie zijn voorzien van volledig instelbare low-pass en high-pass elektronische crossovers van 12 dB per octaaf.

Voor Low Pass-subwoofersystemen zet u de CROSSOVER MODE-schakelaar op LOW PASS. De knop met de aanduiding LPF regelt nu de lage-frequentie, afhankelijk van het model, van 50 Hz tot 250 Hz. Een veelgemaakte fout is het te laag instellen van de lage-frequentie, vooral bij gebruik van geventileerde subwooferbehuizingen. We raden aan om voor de meeste installaties de frequentieknop niet lager dan 80-100 Hz (de 12 uur-positie) te zetten.

Wanneer u de versterkers gebruikt voor componentluidsprekers of coaxiale luidsprekers, moet u de CROSSOVER MODE-schakelaar op HIGH PASS zetten. De HPF-bedieningsknop past de hoge-frequentie aan tussen 15 Hz en 4 KHz, afhankelijk van het model. Sluit geen tweeters rechtstreeks aan op de versterker (zelfs niet in de high-pass modus) zonder een secundaire passieve crossover om ze te beschermen.

SUBSONISCHE FILTERING

Voor subwooferinstallaties met een passieve LP-crossover kunt u de CROSSOVER MODE-selector van de versterker op HIGH PASS zetten en de HPF-knop van de laagste stand op 50 Hz zetten. Dit werkt als SUBSONIC FILTER voor alle signalen onder die instelling. Dit is vooral handig voor geventileerde behuizingen waarbij de poortafstemfrequentie lager is dan de subwooferafstemfrequentie om te beschermen tegen het ontladen van de subwoofer.

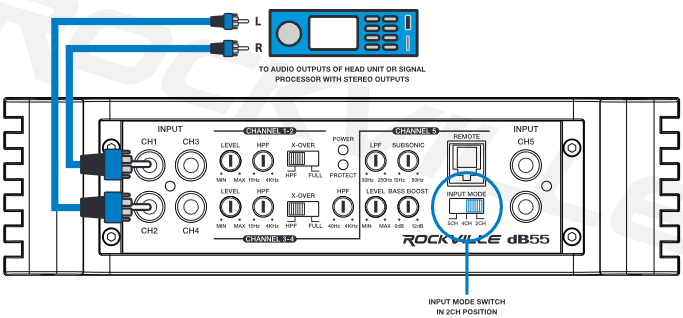

5-kanaals versterker met 2-kanaals ingang

Als uw head-unit één enkel paar RCA-uitgangen heeft, voert u deze in op de ingangsjacken van kanaal 1 en 2 van de versterker en zet u de Input Mode Switch (Ingangsmodusschakelaar) op 2Ch. De voorversterkercircuits van de versterker mixen automatisch alle kanalen en de uitvoer vindt plaats op alle 5 kanalen. Er is een linker- en rechterbalans met een constante subwoofer, maar geen Front to Rear Fader Control (Faderregeling van voor naar achter).

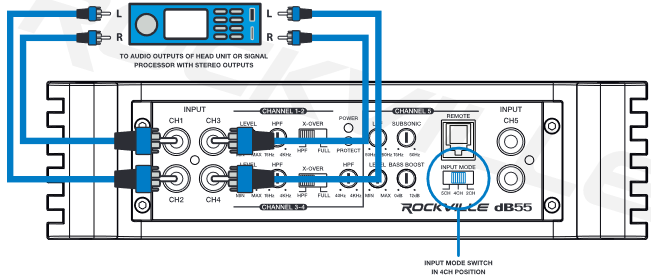

5-kanaals versterker met 4-kanaals ingang

Als uw head-unit twee paar RCA-uitgangen heeft, voert u Front Left (Linksvoor) en Front Right (Rechtsvoor) in op de ingangsjacken van kanalen 1 en 2 van de versterker. Rear Left (Linksachter) en Rear Right (Rechtsachter) op de ingangsjacken van kanalen 3 en 4 van de versterker. Zet de Input Mode Switch (Ingangsmodusschakelaar) op 4Ch. De voorversterkercircuits van de versterker mixen automatisch alle kanalen en de uitvoer vindt plaats op alle 5 kanalen. Er is een linker- en rechterbalans, Front to Rear Fader (Fader van voor naar achter) met constante subwoofer.

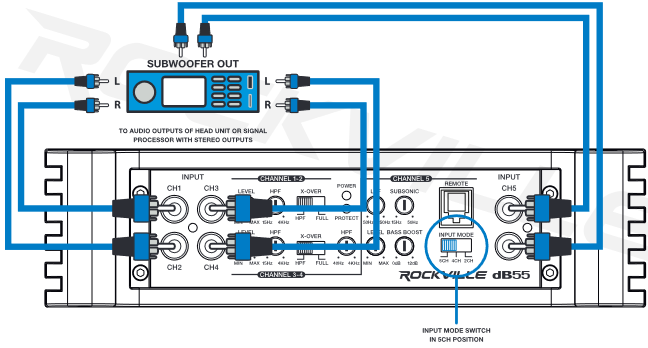

5-kanaals versterker met 5-kanaals ingang

Als uw head-unit drie paar RCA-uitgangen heeft, voert u Front Left (Linksvoor) en Front Right (Rechtsvoor) in op de ingangsjacken van kanalen 1 en 2 van de versterker. Rear Left (Linksachter) en Rear Right (Rechtsachter) op de ingangsjacken van kanalen 3 en 4 van de versterker. Subwooferuitgang op kanaal 5. Als uw head-unit slechts één enkele subwooferuitgang heeft, gebruikt u een Y-adapter om beide ingangen van kanaal 5 te voeden. Zet de Input Mode Switch (Ingangsmodusschakelaar) op 5Ch. De voorversterkercircuits van de versterker mixen automatisch alle kanalen en de uitvoer vindt plaats op alle 5 kanalen. Er is een linker- en rechterbalans, Front to Rear Fader (Fader van voor naar achter) met onafhankelijke subwoofer.

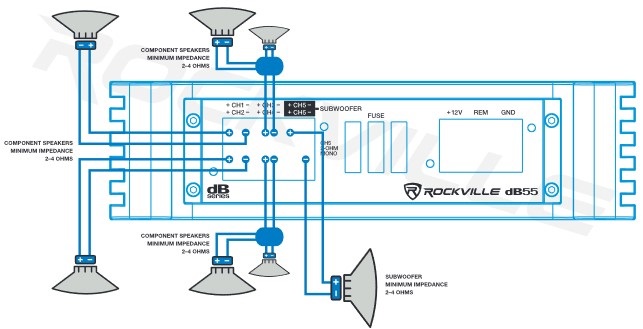

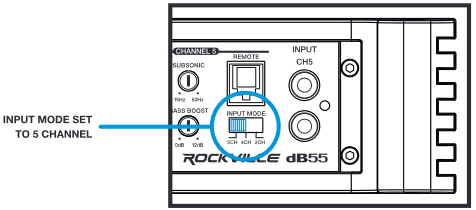

Luidsprekeraansluiting 5-kanaals versterker

De minimumimpedantie voor kanalen 1 tot en met 4 is 2 ohm stereo.
Kanaal vijf heeft een minimumimpedantie van 2 ohm mono.

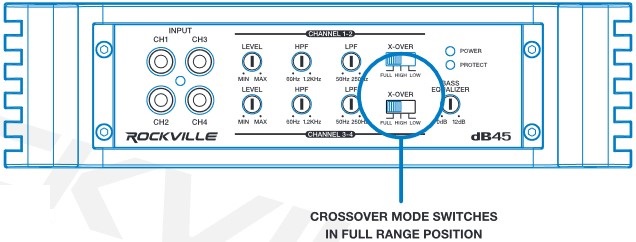

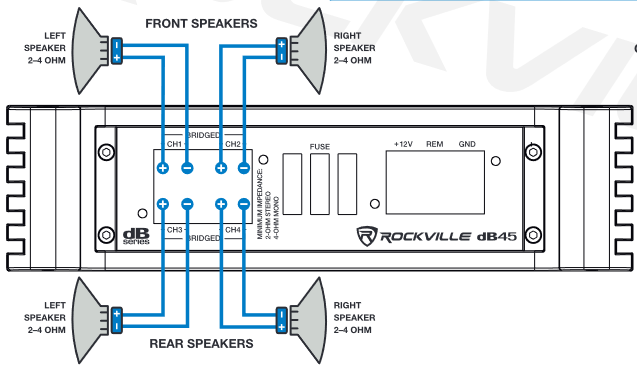

Basisconfiguratie 4 kanalen

Installeer een combinatie van luidsprekers onafhankelijk op alle 4 kanalen en zorg ervoor dat u geen enkel kanaal onder 2 ohm stereo belast. Voor typische installaties van 6˝ x 9˝ of 6,5˝ of componentluidsprekers zet u de Crossover Mode Switches (Crossovermodusschakelaars) op Full Range (Volledig bereik).

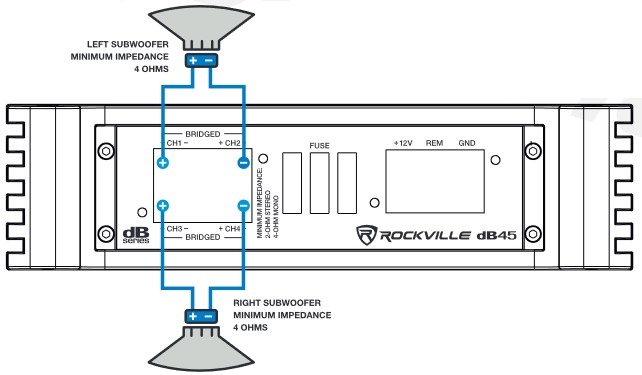

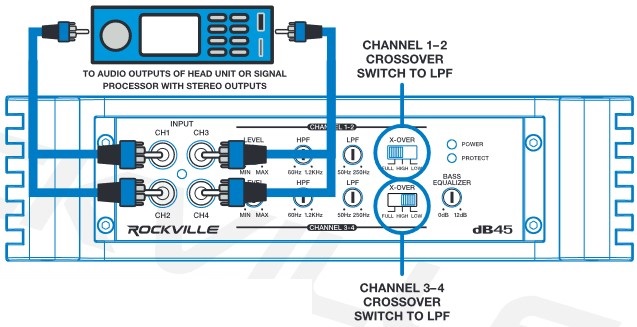

4-kanaals versterker gebrugd naar 2 kanalen

Wanneer u de vierkanaals versterker overbrugt, zorg er dan voor dat uw uiteindelijke wooferimpedantie op elk overbrugd kanaal niet lager is dan 4 ohm. Zet de Crossover Mode Switch (Crossovermodusschakelaar) van kanaal 1 en 2 op LPF; zet de Crossover Mode Switches (Crossovermodusschakelaars) van kanaal 1&2 en kanaal 3&4 op LPF. Begin met het instellen van de crossoverfrequentiebedieningen op 100 Hz en stem van daaruit af.

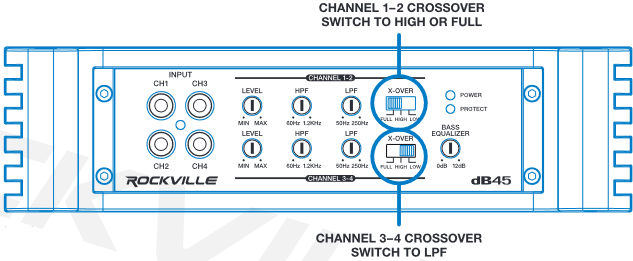

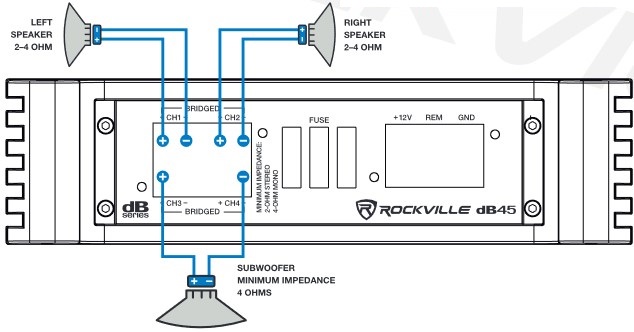

4-kanaals versterker in 3-kanaalsmodus

Kanalen 1 en 2 moeten worden aangesloten op luidsprekers die niet lager zijn dan 2 ohm per kanaal in stereo. Kanalen 3 en 4 moeten worden overbrugd volgens het diagram, waarbij de woofer wordt aangesloten op de positieve zijde (+) van kanaal 3 en de negatieve zijde ( – ) van kanaal 4. Zet de crossovermodusschakelaar van kanalen 1 en 2 op Full Range (Volledig bereik) of High Pass (Hoge tonen), terwijl kanalen 3 en 4 op Low Pass (Lage tonen) moeten worden gezet.

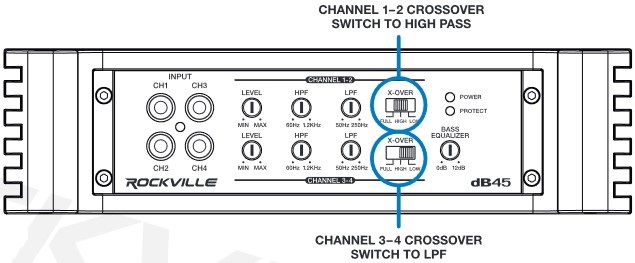

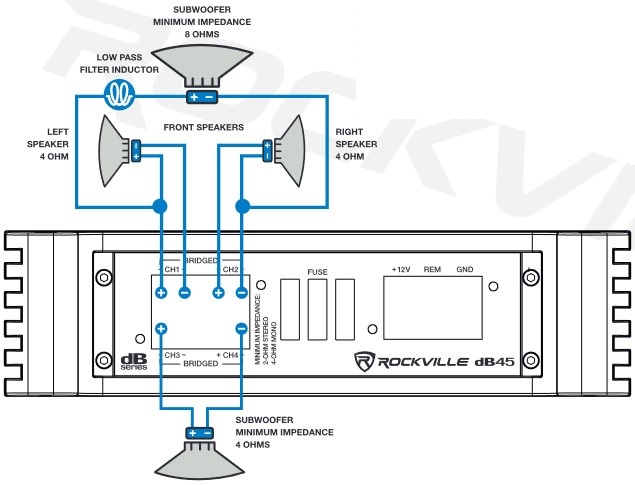

4-kanaals met gemengde mono

COMPONENTWAARDEN VOOR 6dB PASSIEVE CROSSOVER

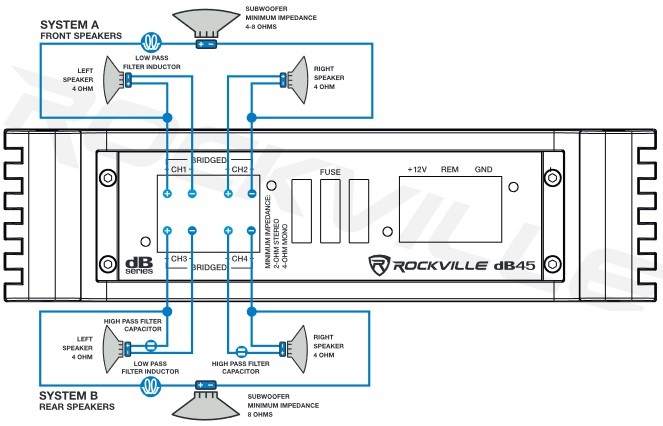

4-kanaals versterker met dubbele gemengde monoconfiguratie

ALLE CROSSOVER-INSTELLINGEN IN DEZE MODUS MOETEN OP VOLLEDIG BEREIK WORDEN INGESTELD.
Bij het configureren van gemengde monosystemen, bedraden met SYSTEM A (Systeem A) of SYSTEM B (Systeem B), afhankelijk van het gebruik van externe passieve crossovers.

COMPONENTWAARDEN VOOR 6dB PASSIEVE CROSSOVER 4 OHM

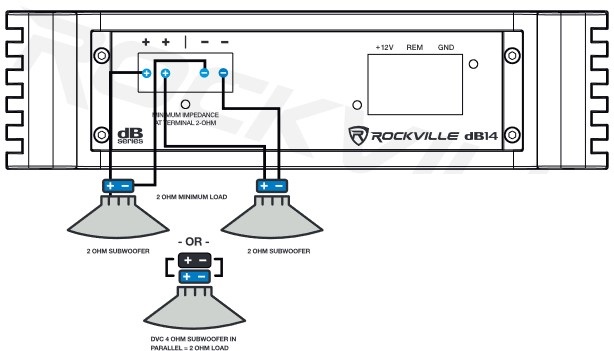

Klasse D Monoblock 2 Ohm Versterker

De dB16, dB15, dB14, dB13 en dB12 zijn allemaal 2 ohm stabiele monoblock-versterkers. Het maakt niet uit hoeveel woofers u kiest om op deze modellen aan te sluiten, de uiteindelijke impedantie mag niet lager zijn dan 2 ohm. Zie verschillende luidsprekerimpedantieconfiguraties.

De dubbele positieve en negatieve aansluitingen zijn parallel in de versterker aangesloten. Het aansluiten van twee luidsprekers, elk op een set positieve en negatieve aansluitingen, resulteert in een parallelle luidsprekeraansluiting. Als u slechts één paar luidsprekerkabels aansluit, is het niet nodig om beide sets aansluitingen te gebruiken.

Alle dB-serie monoblock-versterkers zijn 2 ohm stabiel. Ze zijn voorzien van RCA-voorversterkerlijnuitgangen voor het voeden van een full-range signaal naar een secundaire full-range versterker in een multi-amp-systeem.

Twin Amp Bridging (Dubbele versterker overbruggen)

De dB14, dB15 en dB16 kunnen worden overbrugd voor een dubbel vermogen naar een enkele 4-ohm belasting. Onthoud dat bij het overbruggen van versterkers u ze moet overbruggen naar een belasting van 4 ohm.

Voer het head unit-signaal in de MASTER-versterker en zet de Bridged Mode-schakelaar op Output Master. Gebruik een MONO RCA naar RCA-kabel om het volledig verwerkte signaal van de MASTER-versterker naar de secundaire SLAVE-versterker te sturen en zet de Bridged Mode-schakelaar op Input Slave. Voer geen RCA-signalen in de linker- en rechteringang van de Slave-versterker in. Alle crossover-bedieningselementen, Bass Drive, frequentie-instellingen en subsonische fllter-instellingen worden bediend door de Master-versterker, inclusief ingangsversterkingsniveaus. Het is niet nodig om de twee versterkers op elkaar af te stemmen, dit gebeurt automatisch. De externe dash-basregelaar moet op de Master-versterker worden aangesloten en deze regelt beide versterkers.

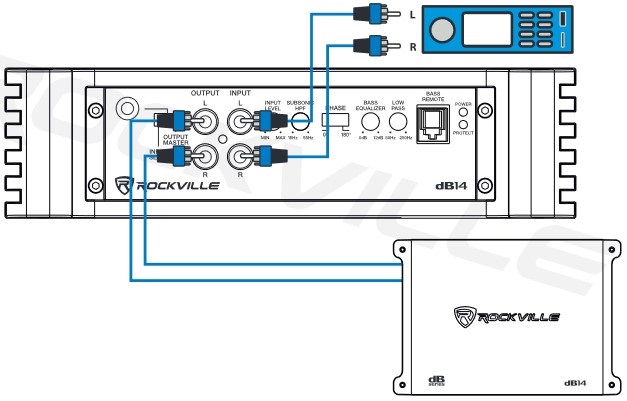

Hetzelfde input/controle systeem kan worden gebruikt bij het doorlussen van twee versterkers naar twee onafhankelijke 2 ohm woofers, zolang u de twee versterkeruitgangen niet aan elkaar overbrugt.

U kunt slechts 2 van dezelfde versterkers aan elkaar overbruggen. Overbrug GEEN verschillende modellen aan elkaar.

Bij het overbruggen van twee versterkers mag de uiteindelijke impedantiebelasting van de overbrugde versterkers niet lager zijn dan 4 ohm. Dubbel vermogen treedt op bij 4 ohm. De positieve (+) luidsprekeraansluiting van de Master-versterker moet worden aangesloten op de positieve aansluiting van de subwoofer.

De positieve (+) luidsprekeraansluiting van de Slave-versterker moet worden aangesloten op de negatieve aansluiting van de subwoofer. Sluit een dikke draad (12 Gauge) aan tussen de negatieve (-) aansluiting van de Master-versterker en de negatieve (-) aansluiting van de Slave-versterker.

Bij het doorlussen van twee versterkers voor onafhankelijke woofers, sluit u de woofers aan zoals u ze normaal zou aansluiten bij het installeren van individuele systemen, zelfs tot 2 ohm. Door de Master/Slave-ingangsconfguratie te gebruiken, profiteert u van het feit dat de voorversterkersectie van één versterker beide versterkers bestuurt, waardoor u de noodzaak om de versterking en crossover van uw systeem tussen versterkers op elkaar af te stemmen, elimineert.

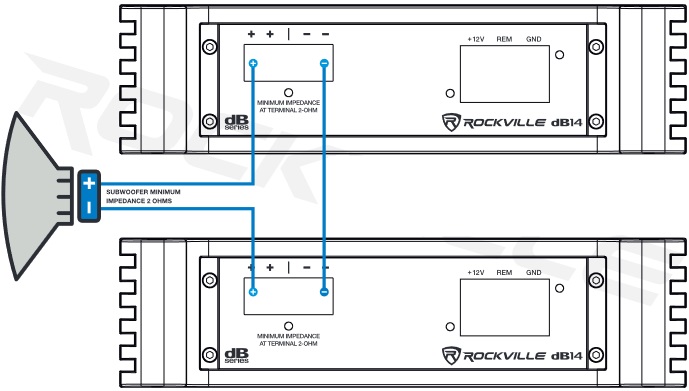

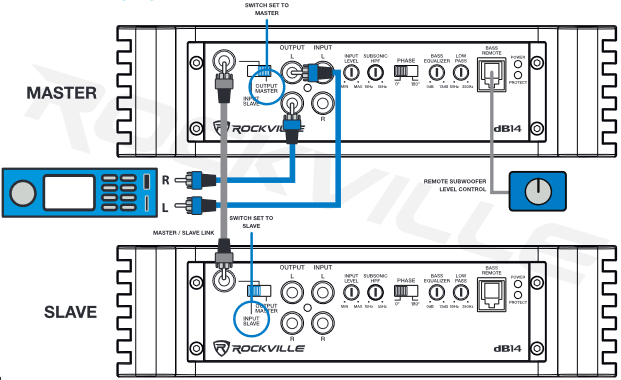

Twin Amp Bridging (Dubbele versterker overbruggen)

BELANGRIJKE OPMERKING:
VERBIND DE TWEE LUIDSPREKERNEGATIEVEN MET ELKAAR MET EEN # 12 DRAAD. ALS DEZE BAND NIET IS GEÏNSTALLEERD, KUNNEN DE VERSTERKERS BESCHADIGD RAKEN!

Specificaties

dB55 5-kanaalsversterker

• CEA-vermogenswaarden:
  2 Ohm: 120 Watt x 4 + 500 Watt <1% THD+N
  4 Ohm: 80 Watt x 4 + 300 Watt <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 240 Watt x 4 + 1000 Watt
  4 Ohm: 160 Watt x 4 + 600 Watt
• Piekvermogen:
  2 Ohm: 480 Watt x 4 + 2000 Watt
  4 Ohm: 320 Watt x 4 + 1200 Watt
• Dynamisch vermogen: 4000 Watt
• Minimale THD bij nominaal vermogen: < 0,05%
• Frequentierespons: 15 Hz – 35 KHz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 100 @ 100 Hz
• 3x 40 Ampère zekeringen
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 18,6˝
• High-speed MOSFET-voeding
• Volledige IC-gestuurde beveiligingscircuits
• Optische koppeling Klasse "AB" + "D"-technologie
• LED-indicator statusmodus
• Bipolaire eindtransistoren van studiokwaliteit
• 8 Volt voorversterkercircuits
• Robuuste schakelende MOSFET's voor Klasse D in CH5
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: (Ch1 – Ch4) 40 Hz – 4 KHz (Ch5) 50 Hz – 250 Hz
• Hoogdoorlaat: 15 Hz – 4 KHz
• Subsonisch filter: 15 Hz – 50 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Subwooferbediening op afstand op het dashboard

dB45

• CEA-vermogenswaarden
  2 Ohm: 200 Watt x 4 kanalen <1% THD+N
  4 Ohm: 135 Watt x 4 kanalen <1% THD+N
  4 Ohm gebrugd: 400 Watt x 2 kanalen <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 400 Watt x 4 kanalen
  4 Ohm: 270 Watt x 4 kanalen
  4 Ohm gebrugd: 800 Watt x 2 kanalen
• Piekvermogen:
  2 Ohm: 800 Watt x 4 kanalen
  4 Ohm: 540 Watt x 4 kanalen
  4 Ohm gebrugd: 1600 Watt x 2 kanalen
• Minimale THD bij nominaal vermogen: < 0,05%
• Frequentierespons: 10 Hz - 50 KHz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 3x 35 Ampère ATC-zekeringen
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 21˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "AB"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Hoogdoorlaat: 60 Hz – 1,2 KHz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB25

• CEA-vermogenswaarden:
  2 Ohm: 350 Watt x 2 kanalen <1% THD+N
  4 Ohm: 230 Watt x 2 kanalen <1% THD+N
  4 Ohm gebrugd: 700 Watt x 1 kanalen <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 700 Watt x 2 kanalen
  4 Ohm: 460 Watt x 2 kanalen
  4 Ohm gebrugd: 1400 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 1400 Watt x 1 kanaal
  4 Ohm: 920 Watt x 1 kanaal
  4 Ohm gebrugd: 2800 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,05%
• Frequentierespons: 10 Hz – 100 KHz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 100 @ 100 Hz
• 3x 30 Ampère ATC-zekeringen
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 19,4˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "AB"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Hoogdoorlaat: 60 Hz – 1,2 KHz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• RCA-lijnuitgang
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB16

• CEA-vermogenswaarden:
  2 Ohm: 2000 Watt x 1 kanaal <1% THD+N
  4 Ohm: 1200 Watt x 1 kanaal <1% THD+N TM
• RMS-vermogenswaarden:
  2 Ohm: 4000 Watt x 1 kanaal
  4 Ohm: 2400 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 8000 Watt x 1 kanaal 4
  Ohm: 4800 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,1%
• Frequentierespons: 15 Hz - 250 Hz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 200 Ampère Maxi-zekering
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 19,8˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "D"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Subsonisch filter: 15 Hz – 55 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Faseschakelaar
• RCA-voorversterkerlijnuitgang
• Master/slave versterker daisy chain en brugmogelijkheid
• Subwooferbediening op afstand op het dashboard
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB15

• CEA-vermogenswaarden:
  2 Ohm: 1500 Watt x 1 kanaal <1% THD+N
  4 Ohm: 900 Watt x 1 kanaal <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 3000 Watt x 1 kanaal
  4 Ohm: 1800 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 6000 Watt x 1 kanaal
  4 Ohm: 3600 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,1%
• Frequentierespons: 15 Hz - 250 Hz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 150 Ampère Maxi-zekering
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 17,8˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "D"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Subsonisch filter: 15 Hz – 55 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Faseschakelaar
• RCA-voorversterkerlijnuitgang
• Master/slave versterker daisy chain en brugmogelijkheid
• Subwooferbediening op afstand op het dashboard
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB14

• CEA-vermogenswaarden:
  2 Ohm: 1000 Watt x 1 kanaal <1% THD+N
  4 Ohm: 600 Watt x 1 kanaal <1% THD+N TM
• RMS-vermogenswaarden:
  2 Ohm: 2000 Watt x 1 kanaal
  4 Ohm: 1200 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 4000 Watt x 1 kanaal
  4 Ohm: 2400 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,1%
• Frequentierespons: 15 Hz - 250 Hz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 100 Ampère Maxi-zekering
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 15,5˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "D"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Subsonisch filter: 15 Hz – 55 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Faseschakelaar
• RCA-voorversterkerlijnuitgang
• Master/slave versterker daisy chain en brugmogelijkheid
• Subwooferbediening op afstand op het dashboard
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB13

• CEA-vermogenswaarden:
  2 Ohm: 750 Watt x 1 kanaal <1% THD+N
  4 Ohm: 450 Watt x 1 kanaal <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 1500 Watt x 1 kanaal
  4 Ohm: 900 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 3000 Watt x 1 kanaal
  4 Ohm: 1800 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,1%
• Frequentierespons: 15 Hz - 250 Hz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 80 Ampère Maxi-zekering
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 14,7˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "D"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Subsonisch filter: 15 Hz – 55 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Faseschakelaar
• RCA-voorversterkerlijnuitgang
• Subwooferbediening op afstand op het dashboard
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

dB12

• CEA-vermogenswaarden:
  2 Ohm: 500 Watt x 1 kanaal <1% THD+N
  4 Ohm: 300 Watt x 1 kanaal <1% THD+N
• RMS-vermogenswaarden:
  2 Ohm: 1000 Watt x 1 kanaal
  4 Ohm: 600 Watt x 1 kanaal
• Piekvermogen:
  2 Ohm: 2000 Watt x 1 kanaal
  4 Ohm: 1200 Watt x 1 kanaal
• Minimale THD bij nominaal vermogen: < 0,1%
• Frequentierespons: 15 Hz - 250 Hz
• S / N-verhouding: >90 dB
• Dempingsfactor: > 150 @ 100 Hz
• 60 Ampère Maxi-zekering
• Afmetingen: ( B x H x L ) 9˝ x 2,4˝ x 13,1˝
• High-speed MOSFET-voeding
• Optische koppeling Klasse "D"-technologie
• Bipolaire eindtransistoren van studiokwaliteit
• Volledig instelbare 12dB/Octave crossover met differentiële circuits
• Laagdoorlaat: 50 Hz – 250 Hz
• Subsonisch filter: 15 Hz – 55 Hz
• Volledig instelbare 12dB-basvereffenaar
• Demping- en vertragingssysteem voor zachte aanloop
• Faseschakelaar
• RCA-voorversterkerlijnuitgang
• Subwooferbediening op afstand op het dashboard
• Volledige IC-gestuurde beveiligingscircuits
• LED-indicator statusmodus
• 8 Volt voorversterkercircuits

Gids voor luidsprekerbedrading

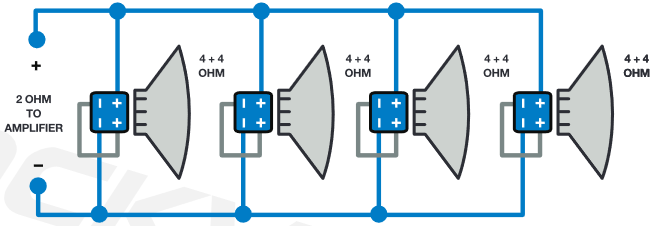

4 X DUBBELE VC 8 OHM LUIDSPREKERS MET SPOELEN, ALLES PARALLEL

SERIE: LUIDSPREKERS MET ÉÉN SPOEL

PARALLEL: LUIDSPREKERS MET ÉÉN SPOEL

SERIE: LUIDSPREKERS MET DUBBELE SPOEL

PARALLEL: LUIDSPREKERS MET DUBBELE SPOEL

2 X DUBBELE VC 2 OHM LUIDSPREKERS MET SPOELEN, ALLES PARALLEL

Houd er rekening mee dat de minimale impedantiebelasting voor enkele dB Series-versterkers 2 ohm stereo en 4 ohm mono gebrugd is.

Lagere impedantiebelastingen veroorzaken oververhitting en kunnen de versterkers beschadigen.

Meng geen luidsprekers met verschillende impedanties in serie- en/of parallelcombinaties, omdat dit resulteert in een ongelijke vermogensverdeling en akoestische output.

©2016 ROCKVILLE // Functies en specificaties kunnen zonder kennisgeving worden gewijzigd en/of verbeterd. Hoewel we ons best hebben gedaan om ervoor te zorgen dat deze handleiding vrij is van fouten, kunnen we niet verantwoordelijk worden gehouden voor drukfouten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rockville dB55 versterkerhandleiding

Beschikbare talen
