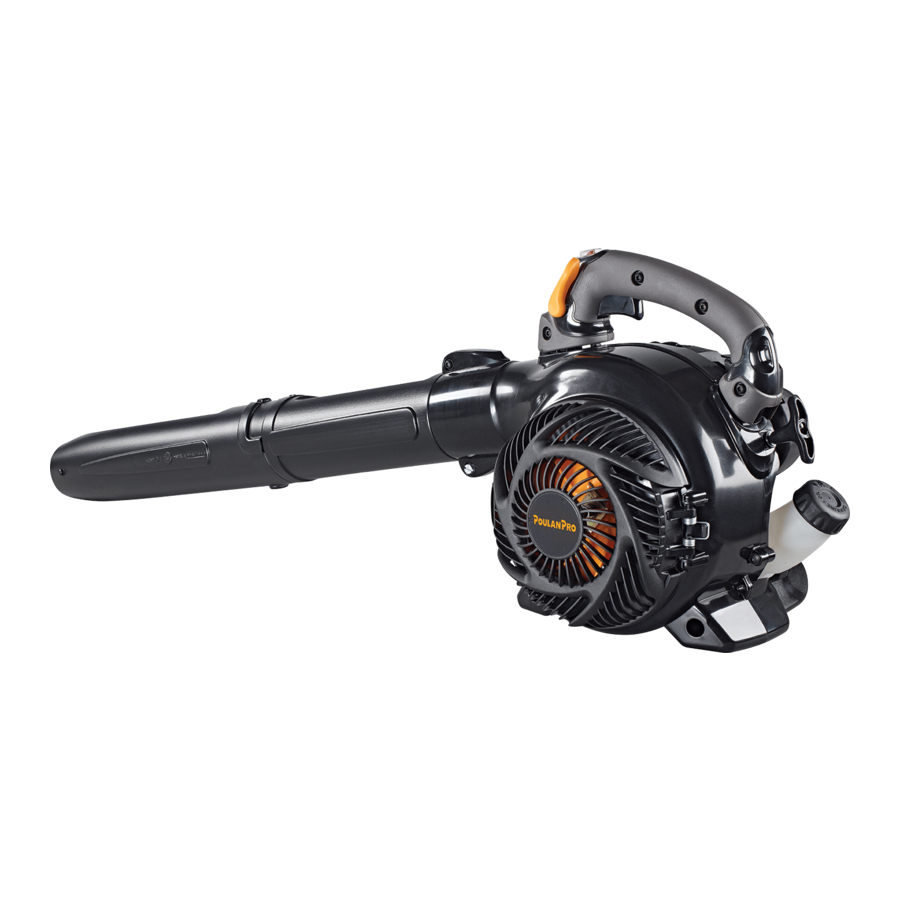

Poulan Pro PPBV25 Handleiding

Retourneer het product niet naar de winkel.

BELANGRIJKE HANDLEIDING - Niet weggooien

Lees en volg alle veiligheidsvoorschriften en bedieningsinstructies voordat u dit product gebruikt. Het niet naleven hiervan kan leiden tot ernstig letsel.

IDENTIFICATIE VAN VEILIGHEIDSSYMBOLEN

Dit apparaat kan gevaarlijk zijn! Onzorgvuldig of onjuist

Lees de bedieningshandleiding voor gebruik. Het niet opvolgen van de instructies kan leiden tot ernstig letsel bij de bediener en/of omstanders. Bewaar de bedieningshandleiding.

De blazer kan objecten heftig wegslingeren. U kunt verblind of gewond raken. Draag altijd gehoorbescherming, een ademhalingsmasker of masker en een veiligheidsbril gemarkeerd met Z87. Draag altijd een zware, lange broek, lange mouwen, laarzen en handschoenen.

Heet oppervlak. De uitlaat is erg heet tijdens en na gebruik. Raak de uitlaat, de uitlaatbescherming of de omliggende oppervlakken niet aan en laat geen brandbaar materiaal zoals droog gras of brandstof dit doen. Houd, tijdens het stofzuigen of blazen van vuil, het apparaat vast met de uitlaatkant van uw lichaam en kleding af gericht.

Gevarenzone voor weggeslingerde objecten. Houd kinderen, omstanders en dieren uit de buurt van het werkgebied, minimaal 15 meter (50 voet), bij het starten of bedienen van het apparaat. Richt de blaasmond niet in de richting van

Zet het haar vast boven de schouderlengte. Draag geen sieraden, losse kleding of kleding met loshangende riemen, banden, kwasten, enz. Ze kunnen vast komen te zitten in bewegende delen.

Stop de motor voordat u de vacuüminlaatklep opent. De motor moet gestopt zijn en de ventilatorbladen mogen niet meer draaien om ernstig letsel door de draaiende bladen te voorkomen. Kantel de handgreep van de schroevendraaier voorzichtig naar de achterkant van het apparaat om de vergrendeling los te maken terwijl u met uw andere hand aan het vacuüminlaatdeksel trekt.

Bij gebruik van het vacuümhulpstuk is het apparaat ontworpen om droog materiaal op te zuigen, zoals bladeren, gras, kleine takken en stukjes papier. Zuig geen stenen, grind, metaal, gebroken glas, rubbermulch, enz. op om ernstige schade aan de waaier te voorkomen.

De uitlaatgassen van dit product bevatten chemicaliën die in de staat Californië bekend staan ​​als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

VEILIGHEIDSVOORSCHRIFTEN

Het niet opvolgen van alle veiligheidsvoorschriften en voorzorgsmaatregelen kan leiden tot ernstig letsel.

KEN UW APPARAAT

• Lees uw instructiehandleiding zorgvuldig door totdat u alle waarschuwingen en veiligheidsvoorschriften volledig begrijpt en kunt opvolgen voordat u het apparaat bedient.
• Beperk het apparaat tot gebruikers die alle waarschuwingen en veiligheidsvoorschriften in deze handleiding begrijpen en opvolgen.

Inspecteer het gebied voordat u het apparaat start. Verwijder alle vuil en harde voorwerpen zoals stenen, glas, draad, enz. die kunnen afketsen, worden weggegooid of anderszins letsel of schade kunnen veroorzaken tijdens de bediening.

Houd, tijdens het stofzuigen of blazen van vuil, het apparaat vast met de uitlaatkant van uw lichaam en kleding af gericht. Gebruik uw apparaat als blazer voor:

• Het vegen van vuil of grasmaaisel van opritten, trottoirs, patio's, enz.
• Het blazen van grasmaaisel, stro of bladeren in hopen, rond voegen of tussen stenen.

Gebruik uw apparaat als stofzuiger voor:

• Het oppakken van droog materiaal zoals bladeren, gras, kleine takken en stukjes papier.
• Voor de beste resultaten tijdens het stofzuigen, gebruikt u uw apparaat op hoge snelheid.
• Beweeg langzaam heen en weer over het materiaal terwijl u stofzuigt. Vermijd het forceren van het apparaat in een stapel vuil, omdat dit het apparaat kan verstoppen.
• Houd de vacuümbuis ongeveer een centimeter boven de grond voor de beste resultaten.

PLAN VOORUIT

• Draag altijd oogbescherming bij het bedienen, onderhouden of uitvoeren van onderhoud aan het apparaat. Het dragen van oogbescherming helpt voorkomen dat stenen of vuil in de ogen en het gezicht worden geblazen of terugkaatsen, wat kan leiden tot blindheid en/of ernstig letsel. Oogbescherming moet gemarkeerd zijn met Z87.
• Draag altijd voetbescherming. Ga niet op blote voeten of sandalen.
• Draag altijd een ademhalingsmasker of gezichtsmasker bij het werken met het apparaat in stoffige omgevingen.
• Zet het haar vast zodat het boven de schouderlengte zit. Houd los haar, losse kleding, vingers en alle andere delen van het lichaam uit de buurt van openingen en bewegende delen. Haar, sieraden, losse kleding of kleding met loshangende riemen, banden, kwasten, enz., kunnen vast komen te zitten in bewegende delen.
• Bedien het apparaat niet als u moe, ziek, overstuur bent of als u onder invloed bent van alcohol, drugs of medicijnen.
• Houd kinderen, omstanders en dieren uit de buurt van het werkgebied, minimaal 15 meter (50 voet), bij het starten of bedienen van het apparaat. Richt de blaasmond niet op mensen of huisdieren.

GA VOORZICHTIG OM MET BRANDSTOF, HET IS ZEER ONTVLAMBAAR

• Elimineer alle bronnen van vonken of vlammen (inclusief roken, open vuur of werk dat vonken kan veroorzaken) in de gebieden waar brandstof wordt gemengd, gegoten of opgeslagen.
• Meng en giet brandstof in een buitenruimte; bewaar brandstof op een koele, droge, goed geventileerde plaats; gebruik een goedgekeurde, gemarkeerde container voor alle brandstofdoeleinden.
• Niet roken tijdens het hanteren van brandstof of tijdens het bedienen van het apparaat.
• Zorg ervoor dat het apparaat correct is gemonteerd en in goede staat verkeert.
• Vul de brandstoftank niet bij terwijl de motor heet is of draait.
• Vermijd het morsen van brandstof of olie. Veeg gemorste brandstof op voordat u de motor start.
• Verplaats u minstens 3 meter (10 voet) van de brandstof en de tankplaats voordat u de motor start.
• Bewaar benzine altijd in een container die is goedgekeurd voor ontvlambare vloeistoffen.

BEDIEN UW APPARAAT VEILIG

Stop de motor voordat u de vacuüminlaatklep opent. De motor moet gestopt zijn en de ventilatorbladen mogen niet meer draaien om ernstig letsel door de draaiende bladen te voorkomen.

Houd, tijdens het stofzuigen of blazen van vuil, het apparaat vast met de uitlaatkant van uw lichaam en kleding af gericht. Inspecteer het apparaat voor elk gebruik op versleten, losse, ontbrekende of beschadigde onderdelen. Gebruik het niet totdat het apparaat in goede staat verkeert.

• Houd de buitenkant vrij van olie en brandstof.
• Start of laat de motor nooit draaien in een afgesloten ruimte, gebouw of andere niet-geventileerde ruimte. Het inademen van uitlaatgassen kan dodelijk zijn.
• Om statische elektriciteit te voorkomen, draag geen rubberen handschoenen of andere geïsoleerde handschoenen tijdens het bedienen van het apparaat.
• Zet het apparaat niet op een oppervlak, behalve op een schone, harde ondergrond, terwijl de motor draait. Vuil zoals grind, zand, stof, gras, enz. kan worden opgezogen door de luchtinlaat en door de uitlaatopening worden uitgeworpen, waardoor het apparaat, de eigendommen of ernstig letsel bij omstanders of de bediener kan worden veroorzaakt.
• Vermijd gevaarlijke omgevingen. Niet gebruiken in niet-geventileerde ruimtes of waar explosieve dampen of koolmonoxide zich kunnen ophopen.
• Reik niet te ver en gebruik het niet vanaf onstabiele oppervlakken zoals ladders, bomen, steile hellingen, daken, enz. Houd te allen tijde een stevige basis en evenwicht.
• Plaats nooit voorwerpen in de blazerbuizen; richt het weggeblazen vuil altijd weg van mensen, dieren, glas en vaste voorwerpen zoals bomen, auto's, muren, enz. De kracht van de lucht kan ervoor zorgen dat stenen, vuil of stokken worden weggegooid of terugkaatsen, wat mensen of dieren kan verwonden, glas kan breken of andere schade kan veroorzaken.
• Laat het apparaat nooit draaien zonder de juiste uitrusting. Installeer altijd blazerbuizen wanneer u uw apparaat als blazer gebruikt. Installeer altijd vacuümbuizen en de vacuümzak wanneer u uw apparaat als stofzuiger gebruikt. Zorg ervoor dat de vacuümzak volledig is dichtgeritst. Controleer de luchtinlaatopening, blazerbuizen, vacuümbuizen en elleboogbuis regelmatig, altijd met de motor gestopt en de bougie losgekoppeld. Houd ventilatieopeningen en afvoerbuizen vrij van vuil dat zich kan ophopen en de juiste luchtstroom kan belemmeren.
• Plaats nooit een voorwerp in de luchtinlaatopening, omdat dit de juiste luchtstroom kan belemmeren en schade aan het apparaat kan veroorzaken.
• Nooit gebruiken voor het verspreiden van chemicaliën, meststoffen of andere stoffen die giftige materialen kunnen bevatten.
• Om brand te voorkomen, niet gebruiken in de buurt van blad- of struikbranden, open haarden, barbecueroosters, asbakken, enz.
• Gebruik het alleen voor klussen die in deze handleiding worden uitgelegd.

ONDERHOUD UW APPARAAT CORRECT

Koppel de bougie los voordat u onderhoud uitvoert, behalve voor carburateurafstellingen.

• Laat al het onderhoud, anders dan de aanbevolen procedures die in de instructiehandleiding worden beschreven, uitvoeren door een erkende servicedealer.
• Gebruik alleen aanbevolen Poulan PRO-vervangingsonderdelen; het gebruik van andere onderdelen kan uw garantie ongeldig maken en schade aan uw apparaat veroorzaken.
• Maak de brandstoftank leeg voordat u het apparaat opbergt. Gebruik de resterende brandstof in de carburateur door de motor te starten en te laten draaien totdat deze stopt.
• Gebruik geen andere accessoires of hulpstukken dan die door de fabrikant worden aanbevolen voor gebruik met uw apparaat.
• Bewaar het apparaat of de brandstof niet in een afgesloten ruimte waar brandstofdampen vonken of open vuur kunnen bereiken van warmwaterboilers, elektromotoren of schakelaars, ovens, enz.
• Bewaar het op een droge plaats buiten bereik van kinderen.

SPECIALE MEDEDELING: Blootstelling aan trillingen door langdurig gebruik van benzine aangedreven handgereedschap kan bloedvat- of zenuwbeschadiging veroorzaken in de vingers, handen en gewrichten van mensen die vatbaar zijn voor bloedsomloopstoornissen of abnormale zwelling. Langdurig gebruik bij koud weer is in verband gebracht met bloedvatbeschadiging bij overigens gezonde mensen. Als er symptomen optreden zoals gevoelloosheid, pijn, verlies van kracht, verandering in huidskleur of -textuur of verlies van gevoel in de vingers, handen of gewrichten, stop dan met het gebruik van dit gereedschap en zoek medische hulp. Een antivibratiesysteem garandeert niet het vermijden van deze problemen. Gebruikers die elektrisch gereedschap continu en regelmatig gebruiken, moeten hun fysieke conditie en de conditie van dit gereedschap nauwlettend in de gaten houden.

SPECIALE MEDEDELING: Dit apparaat is uitgerust met een temperatuurbegrenzende uitlaat en een vonkenvanger die voldoet aan de eisen van California Codes 4442 en 4443. Alle Amerikaanse bosgrond en de staten Californië, Idaho, Maine, Minnesota, New Jersey, Oregon en Washington vereisen bij wet dat veel verbrandingsmotoren zijn uitgerust met een vonkenvanger. Als u in een gebied werkt waar dergelijke voorschriften bestaan, bent u wettelijk verantwoordelijk voor het onderhouden van de bedrijfsconditie van deze onderdelen. Het niet naleven hiervan is een overtreding van de wet. Raadpleeg het gedeelte ONDERHOUD voor informatie over het onderhoud van de uitlaat en de vonkenvanger.

MONTAGE

Stop de motor en zorg ervoor dat de ventilatorbladen volledig tot stilstand zijn gekomen voordat u de vacuüminlaatklep opent of voordat u probeert de vacuüm- of blazerbuizen te plaatsen of te verwijderen. De roterende bladen kunnen ernstig letsel veroorzaken. Koppel altijd de bougie los voordat u onderhoud uitvoert of toegang krijgt tot beweegbare onderdelen.

Als u uw apparaat gemonteerd ontvangt, controleer dan elke stap om er zeker van te zijn dat uw apparaat correct is gemonteerd en dat alle bevestigingsmiddelen vast zitten. Volg alle veiligheidsinformatie in de handleiding en op het apparaat.

• Een standaard schroevendraaier is vereist voor de montage.

MONTAGE BLAZERBUIS

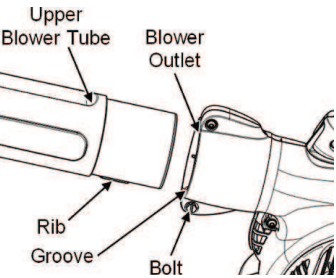

1. Lijn de ribbel op de bovenste blazerbuis uit met de groef in de blaasopening; schuif de buis op zijn plaats.

LET OP: De bout moet los genoeg zitten zodat de blazerbuis in de blaasopening kan worden gestoken. Draai de bout los door hem tegen de klok in te draaien.

2. Zet de buis vast door de bout met de klok mee te draaien.

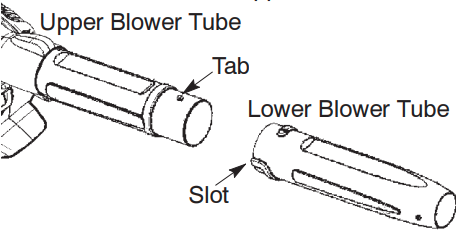

3. Lijn de sleuven op de onderste blazerbuis uit met de lipjes op de bovenste blazerbuis.

4. Schuif de onderste blazerbuis op de bovenste blazerbuis.
5. Draai de onderste blazerbuis met de klok mee tot u een klik voelt om de onderste blazerbuis aan de bovenste blazerbuis te bevestigen.

LET OP: Wanneer de bovenste en onderste blazerbuizen correct aan elkaar zijn gemonteerd, zijn de pijlen op beide buizen uitgelijnd.

6. Om de buizen te verwijderen, draait u de bout tegen de klok in om de buizen los te maken; verwijder de buizen.

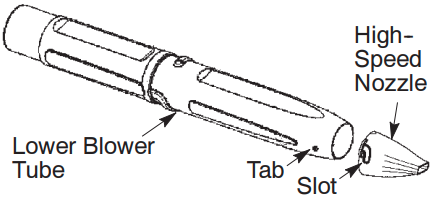

MONTAGE HOGESNELHEIDSMONDSTUK

Gebruik het hogesnelheidsmondstuk wanneer een hogere luchtsnelheid gewenst is.

1. Lijn de sleuven op het mondstuk uit met de lipjes op de onderste blazerbuis.

2. Schuif het mondstuk op de onderste blazerbuis.
3. Draai het mondstuk met de klok mee tot u een klik voelt om het mondstuk aan de onderste blazerbuis te bevestigen.

MONTAGE STOFZUIGERZAK

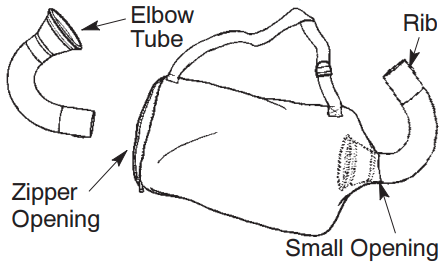

1. Open de rits op de stofzuigerzak en steek de elleboogbuis erin.
2. Duw het kleine uiteinde van de elleboogbuis door de kleine opening in de zak.


LET OP: Zorg ervoor dat de rand van de kleine opening gelijk ligt met het uitlopende gedeelte van de elleboogbuis en dat de ribbel op de elleboogbuis aan de onderkant zit.

3. Sluit de rits op de zak. Zorg ervoor dat de rits volledig gesloten is.
4. Verwijder de blazerbuizen van de motor.

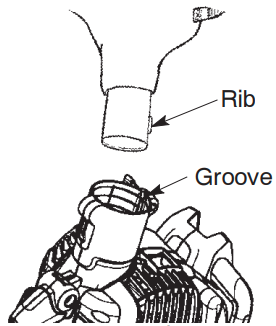

5. Steek de elleboogbuis in de blaasopening. Zorg ervoor dat de ribbel van de elleboogbuis is uitgelijnd met de groef van de blaasopening.
6. Draai de bout met de klok mee om de elleboogbuis vast te zetten.

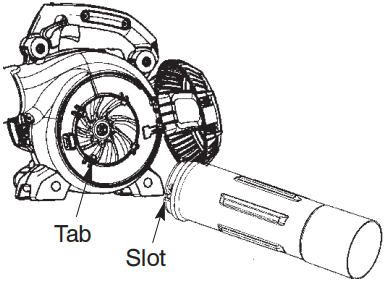

MONTAGE ZUIGBUIS

Stop de motor en zorg ervoor dat de ventilatorbladen volledig tot stilstand zijn gekomen voordat u de vacuüminlaatklep opent of voordat u probeert de vacuüm- of blazerbuizen te plaatsen of te verwijderen. De roterende bladen kunnen ernstig letsel veroorzaken.

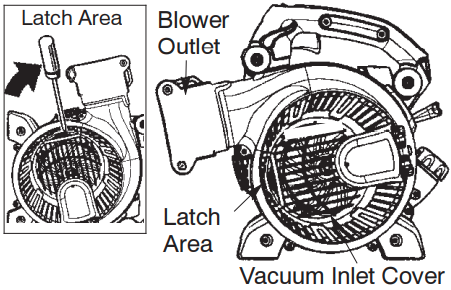

1. Steek de punt van een schroevendraaier in het vergrendelingsgebied van de vacuüminlaat.

2. Kantel de handgreep van de schroevendraaier voorzichtig naar de voorkant van het apparaat om de vergrendeling los te maken terwijl u met uw andere hand de vacuüminlaatklep omhoog trekt.

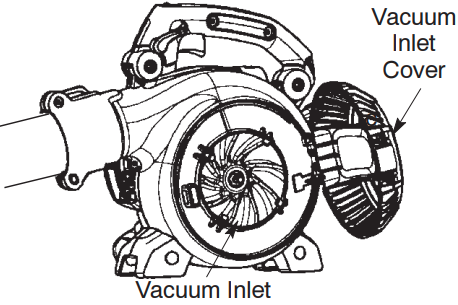

3. Houd de vacuüminlaatklep open totdat de bovenste zuigbuis is geïnstalleerd.

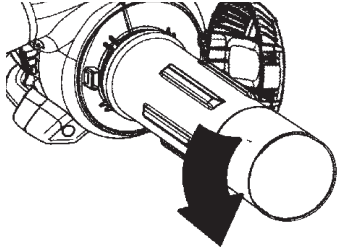

4. Lijn de lipjes aan de binnenkant van de vacuüminlaat uit met de sleuven op de bovenste zuigbuis.

5. Duw de bovenste zuigbuis in de vacuüminlaat. Draai de buis tegen de klok in tot u een klik voelt om de buis aan het blazerapparaat te bevestigen.

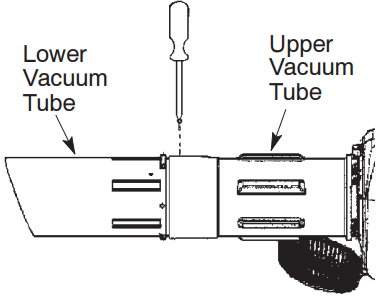

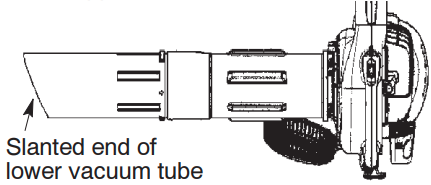

6. Lijn het schuine uiteinde van de onderste zuigbuis uit zoals afgebeeld. Duw de onderste zuigbuis stevig in de bovenste zuigbuis.

7. Monteer de twee buizen permanent aan elkaar met de meegeleverde schroef.


HET APPARAAT OMVORMEN VAN STOFZUIGER NAAR BLAZER

Houd het apparaat tijdens het blazen van vuil zo vast dat de kant met de geluiddemper van uw lichaam en kleding af is gericht (zie WERKHOUDING).

1. Verwijder de elleboogbuis en de stofzuigerzak door de bout tegen de klok in te draaien om de elleboogbuis los te maken.
2. Verwijder de zuigbuizen door de buizen met de klok mee te draaien.
3. Sluit de vacuüminlaatklep en zorg ervoor dat deze vergrendeld is.
4. Installeer de blazerbuizen opnieuw (zie MONTAGE BLAZERBUIS).

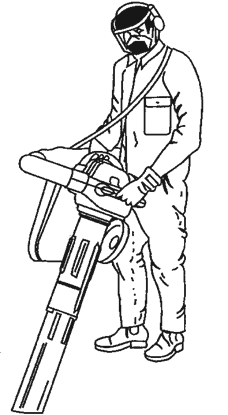

SCHOUDERBAND VAN DE STOFZUIGERZAK AFSTELLEN

Houd het apparaat tijdens het opzuigen van vuil zo vast dat de kant met de geluiddemper van uw lichaam en kleding af is gericht (zie WERKHOUDING).

1. Doe de schouderband over uw hoofd en op uw linkerschouder.
2. Steek uw rechterarm naar de achterkant van de stofzuigerzak.
3. Stel de schouderband zo af dat de naad van de stofzuigerzak/schouderband tussen uw duim en wijsvinger ligt.
4. Zorg ervoor dat de lucht vrij van de elleboogbuis in de zak kan stromen. Als de zak geknikt is, werkt het apparaat niet goed.


WERKING

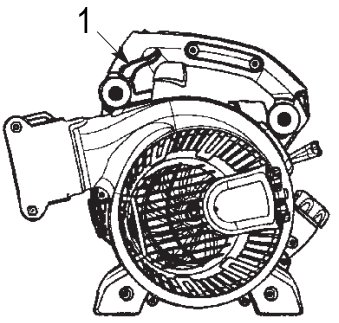

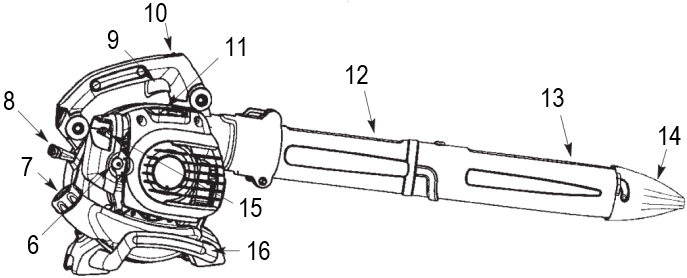

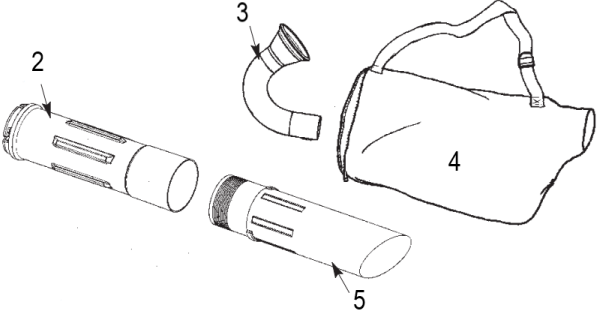

KEN UW BLADBLAZER

LEES DEZE GEBRUIKSAANWIJZING EN VEILIGHEIDSVOORSCHRIFTEN VOORDAT U UW APPARAAT GEBRUIKT. Vergelijk de afbeeldingen met uw apparaat om vertrouwd te raken met de locatie van de verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

1. Cruise Control Lever
2. Bovenste vacuümbuis
3. Gebogen buis
4. Vacuümzak
5. Onderste vacuümbuis
6. Primer Bulb
7. Fuel Mix Fill Cap
8. Starter Handle
9. Throttle Trigger
10. STOP Switch (STOP-schakelaar)
11. Spark Plug
12. Bovenste blaasbuis
13. Onderste blaasbuis
14. High-Speed Nozzle
15. Start Lever
16. Vacuümhandgreep

STOP SWITCH (STOP-SCHAKELAAR)

De STOP switch (STOP-schakelaar) wordt gebruikt om de motor te stoppen. Om de motor te stoppen, drukt u de STOP switch (STOP-schakelaar) in de STOP-positie en houdt u deze vast totdat de motor stopt.

THROTTLE TRIGGER

De THROTTLE TRIGGER wordt gebruikt om het gewenste motortoerental te selecteren.

THROTTLE POSITION LEVER

De THROTTLE POSITION LEVER is ontworpen om het motortoerental alleen tijdens het gebruik van de bladblazer in te stellen. Om schade aan het apparaat te voorkomen, mag u de throttle position lever NIET gebruiken tijdens het stofzuigen.

PRIMER BULB

De PRIMER BULB verwijdert lucht uit de carburateur en brandstofleidingen en vult ze met brandstof. Hierdoor kunt u de motor starten met minder trekken aan het startkoord. Activeer de primer bulb door erop te drukken en hem terug te laten keren naar zijn oorspronkelijke positie.

START LEVER

De START LEVER helpt bij het toevoeren van brandstof naar de motor om het starten te vergemakkelijken. Activeer het startsysteem door de start lever naar de START-positie te bewegen. Knijp NIET in de throttle trigger totdat de motor is gestart en loopt. Nadat de motor is gestart, laat u de motor 30 seconden opwarmen en knijpt u vervolgens volledig in de throttle trigger om het startsysteem te deactiveren.

WERKINGSTIPS

Houd het apparaat tijdens het stofzuigen of wegblazen van vuil zo vast dat de kant met de uitlaatdemper van uw lichaam en kleding af is gericht (zie WERKHOUDING).

• Om het risico op gehoorverlies in verband met geluidsniveaus te verminderen, is gehoorbescherming vereist.
• Om het risico op letsel in verband met contact met roterende onderdelen te verminderen, stopt u de motor voordat u hulpstukken installeert of verwijdert. Gebruik het apparaat niet zonder de beschermkap(pen).
• Gebruik elektrisch gereedschap alleen op redelijke uren - niet vroeg in de ochtend of laat in de avond wanneer mensen gestoord kunnen worden. Houd u aan de tijden die in de plaatselijke verordeningen staan vermeld. Gebruikelijke aanbevelingen zijn 9:00 uur tot 17:00 uur, maandag tot en met zaterdag.
• Om het geluidsniveau te verlagen, beperkt u het aantal apparaten dat tegelijkertijd wordt gebruikt.
• Om het geluidsniveau te verlagen, bedient u de bladblazers met het laagst mogelijke toerental om de klus te klaren.
• Gebruik harken en bezems om vuil los te maken voordat u gaat blazen.
• Maak oppervlakken bij stoffige omstandigheden licht vochtig of gebruik een vernevelaar als er water beschikbaar is.
• Bespaar water door bladblazers te gebruiken in plaats van slangen voor veel gazon- en tuintoepassingen, waaronder gebieden zoals goten, schermen, terrassen, grills, veranda's en tuinen. Let op kinderen, huisdieren, open ramen of pas gewassen auto's. Blaas vuil veilig weg.
• Gebruik de volledige verlenging van het blaasmondstuk zodat de luchtstroom dicht bij de grond kan werken.
• NA GEBRUIK van bladblazers en andere apparatuur, OPRUIMEN! Gooi afval in afvalbakken.

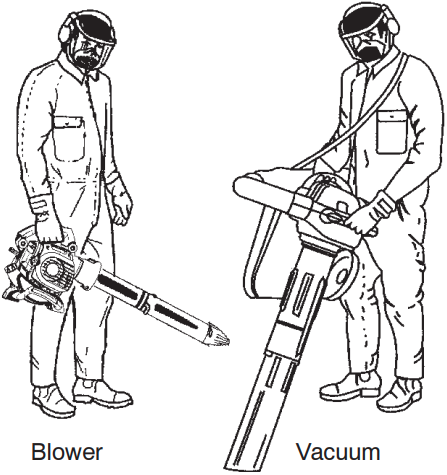

WERKHOUDING

Houd het apparaat tijdens het stofzuigen of wegblazen van vuil zo vast dat de kant met de uitlaatdemper van uw lichaam en kleding af is gericht (zie volgende afbeelding).

VOOR HET STARTEN VAN DE MOTOR

Zorg ervoor dat u de brandstofinformatie in de veiligheidsvoorschriften hebt gelezen voordat u begint. Als u de veiligheidsvoorschriften niet begrijpt, probeer dan niet uw apparaat van brandstof te voorzien. Bel 1-800-554-6723.

BRANDSTOF BIJVULLEN

Verwijder de brandstofdop langzaam bij het tanken.

HANDIGE TIP
Om de juiste olie-mengverhouding te verkrijgen, giet u 2,6 ounces synthetische 2-taktolie in een gallon verse benzine.

Deze apparatuur is ontworpen om te werken op loodvrije benzine met een minimum octaangetal van 87 (R+M/2-methode), met een ethanolgehalte van maximaal 10% per volume (E-10). Vóór gebruik moet benzine worden gemengd met een hoogwaardige synthetische 2-takt olie voor luchtgekoelde motoren die is ontworpen om te worden gemengd in een verhouding van 50:1. Het synthetische olie van het merk Poulan/WEED EATER wordt aanbevolen. Meng benzine en olie in een verhouding van 50:1. Een verhouding van 50:1 wordt verkregen door 2,6 vloeibare ounces olie te mengen met 1 gallon loodvrije benzine. GEBRUIK GEEN auto-olie of scheepsolie. Deze oliën veroorzaken schade aan de motor. Volg bij het mengen van brandstof de instructies op de verpakking. Zodra de olie aan de benzine is toegevoegd, schudt u de verpakking even om er zeker van te zijn dat de brandstof goed is gemengd. Lees en volg altijd de veiligheidsvoorschriften met betrekking tot brandstof voordat u uw apparaat van brandstof voorziet. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Gebruik nooit pure benzine in uw apparaat. Dit veroorzaakt permanente schade aan de motor en maakt de beperkte garantie ongeldig. Gebruik geen alternatieve brandstoffen zoals ethanolmengsels van meer dan 10% per volume (E-15, E-85) of brandstof met methanol. Het gebruik van deze brandstoffen kan leiden tot grote problemen met de prestaties en duurzaamheid van de motor.

HOE U UW MOTOR STOPT

• Laat de throttle trigger los.
• Duw de STOP switch (STOP-schakelaar) in de STOP-stand en houd deze vast totdat de motor stopt.

HOE U UW MOTOR START

U MOET ervoor zorgen dat de buizen goed vastzitten voordat u het apparaat gebruikt.

• Voorzie de motor van brandstof. Ga minstens 10 voet (3 meter) van de tankplaats vandaan.

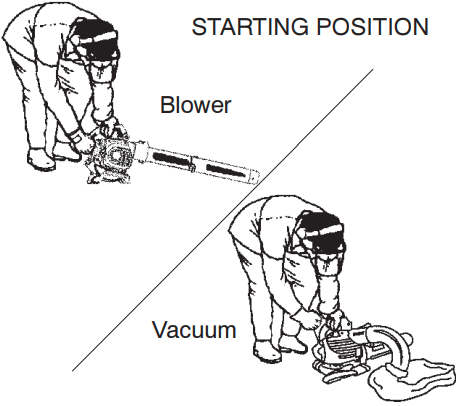

• Houd het apparaat in de startpositie zoals afgebeeld. Zorg ervoor dat het uiteinde van de bladblazer is gericht van mensen, dieren, glas en vaste objecten.


Houd het apparaat bij het starten van de motor vast zoals afgebeeld. Zet het apparaat niet op een ander oppervlak dan een schoon, hard oppervlak bij het starten van de motor of terwijl de motor draait. Vuil zoals grind, zand, stof, gras, enz. kan door de luchtinlaat worden opgenomen en via de uitlaatopening worden uitgeworpen, waardoor het apparaat of eigendommen worden beschadigd, of waardoor omstanders of de gebruiker ernstig letsel kunnen oplopen.

HANDIGE TIP
Als uw motor na het volgen van deze instructies nog steeds niet start, bel dan 1-800-554-6723.

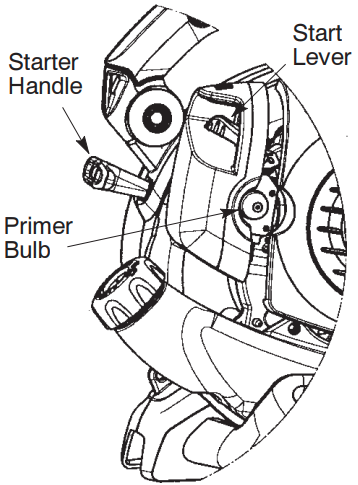

EEN KOUDE MOTOR STARTEN (of een warme motor nadat de brandstof op is)

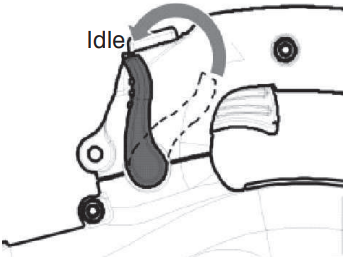

1. Draai de cruise control lever naar stationair door tegen de klok in te draaien.

2. Druk 6 keer op de primer bulb totdat de brandstof de bulb begint te vullen.

OPMERKING: De primer bulb hoeft niet volledig gevuld te zijn met brandstof.

3. Draai de start lever naar de START-positie.


OPMERKING: Knijp in de volgende stap niet in de throttle trigger.

4. Trek 5 keer aan het startkoord met een gecontroleerde en constante beweging (niet meer dan 3 keer boven 90F).
5. Als de motor start, laat u de motor 30 seconden draaien. Als de motor niet start, gaat u verder met stap 6.
6. Terwijl u de throttle trigger ingedrukt houdt, trekt u aan de starter handle met een gecontroleerde en constante beweging totdat de motor start en loopt.

EEN WARME MOTOR STARTEN

1. Druk 6 keer op de primer bulb totdat de brandstof de bulb begint te vullen.

OPMERKING: De primer bulb hoeft niet volledig gevuld te zijn met brandstof.

2. Terwijl u de throttle trigger ingedrukt houdt, trekt u aan de starter handle met een gecontroleerde en constante beweging totdat de motor start en loopt of totdat u 5 keer hebt getrokken.

OPMERKING: Normaal gesproken kan de warm-startprocedure binnen 5-10 minuten nadat het apparaat is uitgeschakeld, worden gebruikt. Als het apparaat meer dan 10 minuten niet wordt gebruikt, is het noodzakelijk om het apparaat te starten door de stappen onder EEN KOUDE MOTOR STARTEN te volgen of de startinstructiestappen te volgen die op het apparaat worden weergegeven.

EEN VERZOOPEN MOTOR STARTEN

Verzoopte motoren kunnen worden gestart door de start lever naar de RUN-positie te bewegen en de throttle trigger volledig in te drukken. Trek herhaaldelijk aan de starter handle terwijl u de throttle trigger ingedrukt houdt totdat de motor start en loopt. Dit kan vereisen dat u vele malen aan de starter handle trekt, afhankelijk van hoe erg het apparaat is verzoopen. Als de motor nog steeds niet start, laat u de motor een uur afkoelen en start u het apparaat opnieuw door de stappen onder EEN KOUDE MOTOR STARTEN te volgen.

Als het apparaat nog steeds niet start, raadpleeg dan de PROBLEEMOPLOSSINGSTABEL of bel 1-800-554-6723.

ONDERHOUD

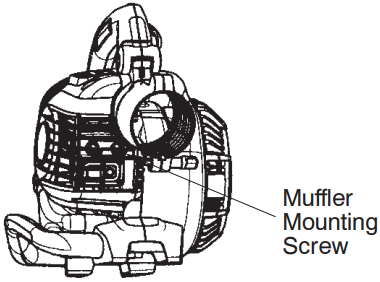

Vermijd het aanraken van de uitlaatdemper, tenzij de motor en de uitlaatdemper koud zijn. Een hete uitlaatdemper kan ernstige brandwonden veroorzaken.

Stop de motor en zorg ervoor dat de waaierbladen zijn gestopt met draaien voordat u de vacuüminlaatdeur opent of probeert de vacuüm- of blaasbuizen te plaatsen of te verwijderen. De draaiende bladen kunnen ernstig letsel veroorzaken. Koppel altijd de bougie los voordat u onderhoud uitvoert of toegang krijgt tot bewegende onderdelen.

HANDIGE TIP

Laat alle reparaties die niet het aanbevolen onderhoud zijn dat in de gebruiksaanwijzing wordt beschreven, uitvoeren door een erkende servicedealer. Als een andere dealer dan een erkende servicedealer werkzaamheden aan het product uitvoert, betaalt Poulan PRO mogelijk geen reparaties onder de garantie. Het is uw verantwoordelijkheid om het algemene onderhoud uit te voeren.

ALGEMENE AANBEVELINGEN

De garantie op dit apparaat dekt geen items die zijn blootgesteld aan misbruik of nalatigheid van de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker het apparaat onderhouden zoals aangegeven in deze handleiding. Er moeten periodiek verschillende aanpassingen worden gemaakt om uw apparaat goed te onderhouden.

CONTROLEER OP LOSSE BEVESTIGINGSMIDDELEN EN ONDERDELEN

• Uitlaatdemper
• Bougiedop
• Luchtfilter
• Behuizingsschroeven

CONTROLEER OP BESCHADIGDE OF VERSLETEN ONDERDELEN

Neem contact op met een erkende servicedealer voor vervanging van beschadigde of versleten onderdelen.

• Brandstoftank - Gebruik het apparaat niet als de brandstoftank tekenen van schade of lekkage vertoont.
• Vacuümzak - Gebruik de vacuümzak niet als deze gescheurd of beschadigd is.

INSPECTEER EN REINIG HET APPARAAT EN DE STICKERS

• Inspecteer na elk gebruik het complete apparaat op losse of beschadigde onderdelen. Reinig het apparaat en de stickers met een vochtige doek met een mild reinigingsmiddel.
• Veeg het apparaat af met een schone, droge doek.

LUCHTFILTER REINIGEN

Een vervuild luchtfilter vermindert de motorprestaties en verhoogt het brandstofverbruik en de schadelijke uitstoot. Reinig of vervang het luchtfilter altijd na elke 5 bedrijfsuren of jaarlijks, afhankelijk van wat het eerst komt.

Het luchtfilter reinigen:

1. Reinig de afdekking en het gebied eromheen om te voorkomen dat er vuil in de carburateurkamer valt wanneer de afdekking wordt verwijderd.

OPMERKING: Verplaats de choke lever naar de RUN-positie voordat u de luchtfilterafdekking opent.

2. Open de luchtfilterafdekking door op de knop te drukken (zie afbeelding). Verwijder het luchtfilter.

OPMERKING: Reinig het filter niet in benzine of een ander brandbaar oplosmiddel. Dit kan brandgevaar opleveren of schadelijke verdampings emissies veroorzaken.

3. Was het filter in water en zeep.
4. Laat het filter drogen.
5. Breng een paar druppels olie aan op het filter; knijp in het filter om de olie te verdelen.
6. Vervang de onderdelen.

BOUGIE VERVANGEN

Vervang de bougie elk jaar om ervoor te zorgen dat de motor gemakkelijker start en beter loopt. Stel de bougieafstand in op 0,025 inch (0,6 mm). De ontstekingstijd is vast, niet verstelbaar.

OPMERKING: Dit bougieontstekingssysteem voldoet aan de Canadese norm ICES-002.

1. Draai en trek vervolgens de bougiedop eraf.
2. Verwijder de bougie uit de cilinder en gooi deze weg.
3. Vervang door een Champion RCJ-6Y-bougie en draai deze stevig vast met een 3/4 inch (19 mm) dopsleutel.
4. Installeer de bougiedop opnieuw.

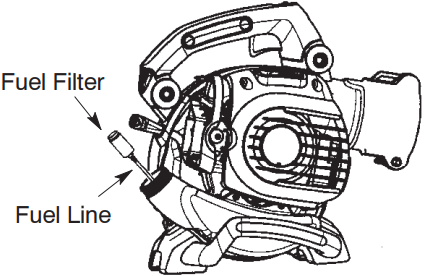

BRANDSTOFFILTER VERVANGEN

Om het brandstoffilter te vervangen, laat u het apparaat leeglopen door het droog te laten draaien van brandstof en verwijdert u vervolgens de brandstofdop/borgconstructie uit de tank. Trek het filter uit de tank en verwijder het uit de brandstofleiding. Installeer een nieuw brandstoffilter op de brandstofleiding; installeer de onderdelen opnieuw.

CONTROLEER DE BEVESTIGINGSSCHROEVEN VAN DE UITLAATDEMPER

Zorg er eenmaal per jaar voor dat de bevestigingsschroeven van de uitlaatdemper goed zijn vastgedraaid om schade te voorkomen.

UITLAATDEMPER EN VONKENVANGER

De uitlaatdemper op dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker veroorzaken.

OPMERKING: HET VONKENVANGERSCHERM OP DIT APPARAAT KAN NIET WORDEN ONDERHOUDEN. Bij normaal gebruik door de huiseigenaar hoeven de uitlaatdemper en het vonkenvangerscherm niet te worden vervangen. Na 50 uur gebruik raden we aan om uw uitlaatdemper te laten vervangen door uw erkende servicedealer.

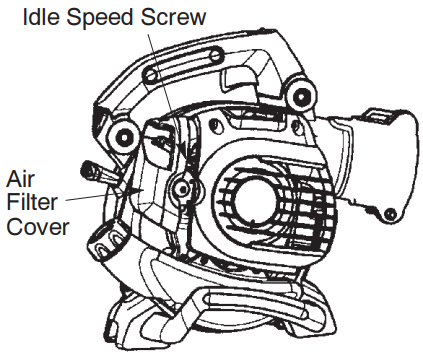

CARBURATEUR STATIONAIR TOERENTAL AANPASSEN

De carburateur is zorgvuldig afgesteld in de fabriek. Aanpassingen kunnen nodig zijn als u een van de volgende omstandigheden opmerkt:

• De motor loopt niet stationair wanneer de throttle wordt losgelaten.

Om het stationair toerental aan te passen:

Laat de motor stationair draaien. Pas de snelheid aan totdat de motor draait zonder af te slaan (stationair toerental te laag).

• Draai de stationair toerental schroef met de klok mee om het motortoerental te verhogen als de motor afslaat of uitvalt.
• Draai de stationair toerental schroef tegen de klok in om het motortoerental te verlagen.

Als u verdere assistentie nodig heeft of niet zeker weet hoe u deze procedure moet uitvoeren, neem dan contact op met een erkende servicedealer of bel 1-800-554-6723.

OPSLAG

Voer na elk gebruik de volgende stappen uit:

• Laat de motor afkoelen en zet het apparaat vast voordat u het opbergt of vervoert.
• Bewaar het apparaat en de brandstof in een goed geventileerde ruimte waar brandstofdampen geen vonken of open vuur kunnen bereiken van boilers, elektromotoren of schakelaars, ovens, enz.
• Bewaar het apparaat met alle beschermingen op hun plaats. Plaats het apparaat zo dat scherpe voorwerpen niet per ongeluk letsel kunnen veroorzaken.
• Bewaar het apparaat en de brandstof buiten het bereik van kinderen.

SEIZOENOPSLAG

Bereid het apparaat voor op opslag aan het einde van het seizoen of als het 30 dagen of langer niet wordt gebruikt.

Als uw apparaat voor een bepaalde tijd wordt opgeslagen:

• Reinig het hele apparaat voor langdurige opslag.
• Bewaar het op een schone, droge plaats.
• Smeer de metalen oppervlakken aan de buitenkant licht in met olie.

BRANDSTOFSYSTEEM

Zie onder BRANDSTOF BIJVULLEN in het hoofdstuk BEDIENING van deze handleiding het bericht met het label BELANGRIJK over het gebruik van gasohol in uw motor.

Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomafzettingen tijdens opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of brandstofopslagcontainer.

Volg de menginstructies op de stabilisatorcontainer. Laat de motor na het toevoegen van stabilisator minimaal 5 minuten draaien.

HANDIGE TIP
Tijdens opslag van uw gas-/oliemengsel zal de olie zich scheiden van de gas.
We raden aan om de gasbus wekelijks te schudden om een goede menging van de gas en olie te verzekeren.

MOTOR

• Verwijder de bougie en giet 1 theelepel 50:1, 2-takt motorolie (luchtgekoeld) door de bougieopening. Trek langzaam 8 tot 10 keer aan het startkoord om de olie te verdelen.
• Vervang de bougie door een nieuwe van het aanbevolen type en warmtebereik.
• Reinig het luchtfilter.
• Controleer het hele apparaat op losse schroeven, moeren en bouten. Vervang beschadigde, kapotte of versleten onderdelen.
• Gebruik aan het begin van het volgende seizoen alleen verse brandstof met de juiste benzine-olieverhouding.

OVERIGE

• Bewaar geen benzine van het ene seizoen tot het andere.
• Vervang uw benzinebus als deze begint te roesten.

PROBLEEMOPLOSSINGSTABEL

Stop het apparaat altijd en ontkoppel de bougie voordat u een van de aanbevolen oplossingen hieronder uitvoert, behalve oplossingen die de werking van het apparaat vereisen.

PROBLEEM	OORZAAK	OPLOSSING
Motor start niet.	Motor verzopen. Brandstoftank leeg. Bougie vonkt niet. Brandstof bereikt carburateur niet. Compressie laag.	Zie "Een verzopen motor starten" ("Starting a Flooded Engine") in het hoofdstuk Bediening. Vul de tank met de juiste brandstofmix. Installeer een nieuwe bougie. Controleer op een vuil brandstoffilter; vervang. Controleer op een geknikte of gespleten brandstofleiding; repareer of vervang. Neem contact op met een erkende service dealer.
Motor loopt niet goed stationair.	Brandstof bereikt carburateur niet. Carburateur moet worden afgesteld. Krukasafdichtingen versleten. Compressie laag.	Controleer op een vuil brandstoffilter; vervang. Controleer op een geknikte of gespleten brandstofleiding; repareer of vervang. Zie "Stationair toerental carburateur afstellen" ("Carburetor Idle Speed Adjustment") in het hoofdstuk Service en afstellingen. Neem contact op met een erkende service dealer. Neem contact op met een erkende service dealer.
Motor accelereert niet, heeft geen vermogen of valt uit onder belasting.	Luchtfilter vuil. Brandstof bereikt carburateur niet. Bougie vervuild. Carburateur moet worden afgesteld. Koolstofophoping. Compressie laag.	Reinig of vervang het luchtfilter. Controleer op een vuil brandstoffilter; vervang. Controleer op een geknikte of gespleten brandstofleiding; repareer of vervang. Reinig of vervang de bougie en stel de elektrodenafstand opnieuw in. Neem contact op met een erkende service dealer. Neem contact op met een erkende service dealer. Neem contact op met een erkende service dealer.
Motor rookt buitensporig.	Choke gedeeltelijk aan. Brandstofmix incorrect. Luchtfilter vuil. Carburateur moet worden afgesteld.	Pas de choke aan. Leeg de brandstoftank en vul deze opnieuw met de juiste brandstofmix. Reinig of vervang het luchtfilter. Neem contact op met een erkende service dealer.
Motor wordt heet.	Brandstofmix incorrect. Bougie incorrect. Carburateur moet worden afgesteld. Koolstofophoping.	Zie "Brandstof bijvullen" ("Fueling Engine") in het hoofdstuk Bediening. Vervang door de juiste bougie. Neem contact op met een erkende service dealer. Neem contact op met een erkende service dealer.

GARANTIEVERKLARING U.S. EPA / CALIFORNIA / ENVIRONMENT CANADA EMISSIEBESTRIJDING

Dit product voldoet aan de U.S. EPA Fase 3-voorschriften voor uitlaat- en verdampings emissies. Om de naleving van EPA Fase 3 te waarborgen, raden we aan om alleen originele vervangingsonderdelen te gebruiken. Het gebruik van niet-conforme vervangingsonderdelen is een schending van de federale wetgeving.

UW GARANTIERECHTEN EN -VERPLICHTINGEN: De U.S. Environmental Protection Agency, California Air Resources Board, Environment Canada en Husqvarna Consumer Outdoor Products N.A., Inc. (HCOP) leggen graag de garantie op het emissiebeheersingssysteem uit op uw offroad-motor van het jaar 2015 en later. In Californië moeten alle kleine offroad-motoren zijn ontworpen, gebouwd en uitgerust om te voldoen aan de strenge antismog-normen van de staat. HCOP moet de garantie geven op het emissiebeheersingssysteem van uw kleine offroad-motor voor de hieronder vermelde perioden, op voorwaarde dat er geen misbruik, verwaarlozing of onjuist onderhoud van uw kleine offroad-motor heeft plaatsgevonden. Uw emissiebeheersingssysteem omvat onderdelen zoals de carburateur, het ontstekingssysteem en de brandstoftank, -leiding en -dop. Wanneer er sprake is van een garantieplichtige situatie, zal HCOP uw kleine offroad-motor kosteloos repareren. Kosten die onder de garantie vallen, zijn onder meer diagnose, onderdelen en arbeid.

DEKKING VAN DE FABRIEKSGARANTIE: Als een onderdeel dat betrekking heeft op de emissies van uw motor (zoals vermeld onder Onderdelenlijst emissiebeheersingsgarantie) defect is of een defect in de materialen of de fabricage van de motor de uitval van een dergelijk emissiegerelateerd onderdeel veroorzaakt, zal het onderdeel worden gerepareerd of vervangen door HCOP.

VERANTWOORDELIJKHEDEN VAN DE EIGENAAR MET BETREKKING TOT DE GARANTIE: Als eigenaar van de kleine offroad-motor bent u verantwoordelijk voor de uitvoering van het vereiste onderhoud dat in uw instructiehandleiding wordt vermeld. HCOP raadt u aan alle ontvangstbewijzen te bewaren die betrekking hebben op het onderhoud van uw kleine offroad-motor, maar HCOP kan de garantie niet uitsluitend weigeren vanwege het ontbreken van ontvangstbewijzen of omdat u niet hebt gezorgd voor de uitvoering van alle geplande onderhoudswerkzaamheden. Als eigenaar van de kleine offroad-motor dient u zich ervan bewust te zijn dat HCOP u mogelijk garantie dekking weigert als uw kleine offroad-motor of een onderdeel ervan is uitgevallen als gevolg van misbruik, verwaarlozing, onjuist onderhoud, niet-goedgekeurde modificaties of het gebruik van onderdelen die niet zijn gemaakt of goedgekeurd door de oorspronkelijke fabrikant van de apparatuur. U bent er verantwoordelijk voor uw kleine offroad-motor zo snel mogelijk naar een door HCOP erkend reparatiecentrum te brengen als er een probleem is. Garantiereparaties moeten binnen een redelijke termijn worden voltooid, niet langer dan 30 dagen. Als u vragen heeft over uw garantierechten en -verplichtingen, kunt u contact opnemen met het dichtstbijzijnde erkende service centrum.

Bel HCOP op 1-800-487-5951 (USA) of 1-800-805-5523 (Canada) of stuur een e-mail naar emissions@husqvarnagroup.com.

DATUM VAN INWERKINGTREDING VAN DE GARANTIE: De garantieperiode begint op de datum waarop de kleine offroad-motor is gekocht.

DUUR VAN DE DEKKING: Deze garantie is van kracht gedurende een periode van twee jaar vanaf de oorspronkelijke aankoopdatum of tot het einde van de productgarantie (afhankelijk van welke van beide langer is).

WAT IS GEDEKT: REPARATIE OF VERVANGING VAN ONDERDELEN. Reparatie of vervanging van elk gegarandeerd onderdeel wordt kosteloos uitgevoerd voor de eigenaar in een erkend HCOP service centrum. Als u vragen heeft over uw garantierechten en -verplichtingen, kunt u contact opnemen met het dichtstbijzijnde erkende service centrum. Bel HCOP op 1-800-487-5951 (USA) of 1-800-805-5523 (Canada) of stuur een e-mail naar emissions@husqvarnagroup.com.

GARANTIEPERIODE: Elk gegarandeerd onderdeel dat niet is gepland voor vervanging als vereist onderhoud, of dat alleen is gepland voor regelmatige inspectie met het oog op reparatie of vervanging indien nodig, wordt gedurende 2 jaar gegarandeerd. Elk gegarandeerd onderdeel dat is gepland voor vervanging als vereist onderhoud, wordt gegarandeerd voor de periode tot het eerste geplande vervangingspunt voor dat onderdeel.

DIAGNOSE: De eigenaar wordt geen diagnosekosten in rekening gebracht die leiden tot de vaststelling dat een gegarandeerd onderdeel defect is als de diagnose wordt uitgevoerd in een erkend HCOP service centrum.

GEVOLGSCHADE: HCOP kan aansprakelijk zijn voor schade aan andere motoronderdelen veroorzaakt door het uitvallen van een gegarandeerd onderdeel dat nog onder de garantie valt.

WAT NIET IS GEDEKT: Alle storingen veroorzaakt door misbruik, verwaarlozing of onjuist onderhoud worden niet gedekt.

AANVULLENDE OF GEMODIFICEERDE ONDERDELEN: Het gebruik van aanvullende of gemodificeerde onderdelen kan een reden zijn om een garantieclaim af te wijzen. HCOP is niet aansprakelijk voor het dekken van defecten aan gegarandeerde onderdelen die worden veroorzaakt door het gebruik van aanvullende of gemodificeerde onderdelen.

EEN CLAIM INDIENEN: Als u vragen heeft over uw garantierechten en -verplichtingen, kunt u contact opnemen met uw dichtstbijzijnde erkende HCOP service centrum.

Bel HCOP op 1-800-487-5951 (USA) of 1-800-805-5523 (Canada) of stuur een e-mail naar emissions@husqvarnagroup.com.

WAAR GARANTIESERVICE VERKRIJGEN: Garantieservices of -reparaties worden verleend in alle HCOP service centra. Bel HCOP op 1-800-487-5951 (USA) of 1-800-805-552 3 (Canada) of stuur een e-mail naar emissions@husqvarnagroup.com.

ONDERHOUD, VERVANGING EN REPARATIE VAN EMISSIERELEVANTE ONDERDELEN: Elk door HCOP goedgekeurd vervangingsonderdeel dat wordt gebruikt bij het uitvoeren van garantieonderhoud of reparatie aan emissierelevante onderdelen, wordt kosteloos aan de eigenaar verstrekt als het onderdeel onder de garantie valt.

ONDERDELENLIJST EMISSIEBESTRIJDINGSGARANTIE: Carburateur, luchtfilter (gedekt tot het onderhoudsschema), ontstekingssysteem: bougie (gedekt tot het onderhoudsschema), ontstekingsmodule, geluiddemper inclusief katalysator (indien aanwezig), brandstoftank, -leiding en -dop.

ONDERHOUDSVERKLARING: De eigenaar is verantwoordelijk voor de uitvoering van alle vereiste onderhoudswerkzaamheden zoals gedefinieerd in de instructiehandleiding.

De informatie op het productlabel geeft aan aan welke norm uw motor is gecertificeerd. Voorbeeld: (Jaar) EPA en/of CALIFORNIA.

Deze motor is gecertificeerd om te voldoen aan de emissievoorschriften voor het volgende gebruik:

Matig (50 uur)

Gemiddeld (125 uur)

Uitgebreid (300 uur)

TECHNISCHE GEGEVENS

VS225CS	Full Blow Tube (met spuitmond)	Full Blow Tube (zonder spuitmond)	Alleen bovenste blaaspijp	Vacuümmodus
Piek snelheid mph (m/s)	237 (106)	164 (73)	116 (52)	61 (27)
Gemiddelde snelheid mph (m/s)	193 (86)	136 (61)	97 (43)	51 (23)
Volume cfm (m 3 /min)	89 (3)	365 (10)	463 (13)	682 (19)
Kracht (N)	4.01	11.73	10.87	4.31

Retourneer het product alstublieft niet naar de winkel.
1-800-554-6723
Registreer uw product online op:
www.poulanpro.com

Poulan PRO
9335 Harris Corners Parkway
Charlotte, NC 28269

Poulan PRO
850 Matheson Blvd. West
Mississauga, Ontario L5V 0B4

115766049
Rev. A 2015-06-02 KAP
VS225CS

Referenties

• Poulan Pro - Apparatuur voor buiten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Poulan Pro PPBV25 Handleiding

Beschikbare talen
