AKAI EWI Solo Handleiding

Inleiding

Inhoud van de doos

EWI Solo
USB-kabel
USB-voedingsadapter
Nekband
EWI Solo Editor Software (download)
Snelstartgids
Veiligheids- en garantiehandleiding

Belangrijk: Download de volledige EWI Solo Gebruikershandleiding en de EWI Solo editor software van: akaipro.com

Ondersteuning
Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek akaipro.com.
Voor aanvullende productondersteuning, bezoek akaipro.com/support.

Aan de slag

Belangrijk
Lees het volgende aandachtig door voordat u de EWI Solo gebruikt:

• Bijt niet te hard op het mondstuk—dit kan de vibratosensor beschadigen. Gebruik de mondstukbeschermer na gebruik of tijdens het dragen van de EWI Solo.
• Raak altijd de aardingsplaat en octaaftoetsen aan tijdens het spelen. Dit zijn sensoren die het lichaam van de speler als aarde gebruiken.
• Houd het mondstuk schoon voor, tijdens en na gebruik van de EWI Solo. U kunt het buitenoppervlak reinigen met een licht vochtige doek.

De EWI Solo van stroom voorzien

De EWI Solo wordt gevoed door een oplaadbare batterij. Let op het volgende bij het gebruik ervan:

• Opladen: Gebruik de meegeleverde USB-kabel om de USB-poort van de EWI Solo aan te sluiten op (A) de meegeleverde USB-voedingsadapter, aangesloten op een stroombron of (B) een beschikbare USB-poort op uw computer (ingeschakeld). U kunt de batterij opladen terwijl u de EWI Solo gebruikt. Tijdens het opladen knippert de Power LED langzaam.
• Stroom: De EWI Solo wordt automatisch ingeschakeld wanneer deze op USB is aangesloten. Om de EWI Solo in te schakelen wanneer deze niet op USB is aangesloten, houdt u de aan/uit-knop één seconde ingedrukt.
• Batterijduur: Controleer de batterijduur door het batterijpictogram in de rechteronderhoek van het scherm te bekijken. Draai of druk op de encoder om het scherm te activeren, indien nodig.
• Waarschuwing voor lage batterijspanning: Wanneer de batterij bijna leeg is en de EWI Solo niet op USB is aangesloten, knippert de Power LED snel om aan te geven dat u de batterij moet opladen.
• Automatisch uitschakelen: Als de EWI Solo gedurende ongeveer 30 minuten geen activiteit detecteert, wordt deze automatisch uitgeschakeld. U kunt deze optie uitschakelen in het Global Menu. Schakel de EWI Solo echter over het algemeen uit om de batterij te sparen wanneer u hem niet gebruikt.

De EWI Solo vasthouden

1. Maak de nekband vast aan de nekbandbevestiging van de EWI Solo.
2. Plaats de band om uw nek en houd de EWI Solo vast met uw linkerhand op de bovenste toetsen en uw rechterhand op de onderste toetsen, met het instrument verticaal recht voor u en de beker (luidspreker) naar beneden gericht.
3. Plaats tijdens het spelen uw linkerduim op de octaaftoetsen aan de achterkant en plaats uw rechterduim tussen de duimhaak en de pitch-bend-plaat. Dit zorgt voor de best mogelijke geleiding en prestaties van het instrument.

Aansluiten

Belangrijk: De onderstaande scenario's sluiten elkaar niet uit. De EWI Solo kan tegelijkertijd audio verzenden via de Line Out, via de Phones-aansluiting en via de ingebouwde luidspreker. De uitzondering is wanneer de EWI Solo is aangesloten op uw computer en is uitgeschakeld (het derde scenario in dit gedeelte): het verzendt MIDI-berichten naar uw computer, maar geen audio. Gebruik het Global Menu om de ingebouwde luidspreker uit te schakelen.

Om de audio van de EWI Solo af te spelen via een externe versterker, audio-interface, enz.:

1. Gebruik een standaard 1/4" (6,35 mm) kabel om de Line Out van de EWI Solo aan te sluiten op de line-level ingang van uw keyboardversterker, audio-interface, enz.
   Belangrijk: De Line Out is een mono-uitgang. Gebruik een TS- of TRS-kabel om verbinding te maken met een mono-ingang (zoals die op de meeste keyboardversterkers, audio-interfaces, enz.).
2. Druk op de aan/uit-knop (Power Button) van de EWI Solo om hem in te schakelen.

Om de audio van de EWI Solo af te spelen via een hoofdtelefoon:

1. Sluit een standaard 1/8" (3,5 mm) stereo hoofdtelefoon aan op de Phones-aansluiting van de EWI Solo.
2. Druk op de aan/uit-knop (Power Button) van de EWI Solo om hem in te schakelen.

Om de EWI Solo als een "bedrade" MIDI-controller te gebruiken:

1. Zorg ervoor dat de EWI Solo is uitgeschakeld. Als dit niet het geval is, houdt u de aan/uit-knop (Power Button) een volle seconde ingedrukt.
2. Gebruik de meegeleverde USB-kabel om de USB-poort van de EWI Solo op uw computer aan te sluiten.

Items die niet worden vermeld onder Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

Spelen maar!

Houd het mondstuk voorzichtig tussen uw lippen met uw tanden en adem uit zodat uw adem door beide kanten van uw mond gaat. De EWI Solo detecteert deze winddruk met de ademsensor en drukt de verandering in geluidsvolume en karakter uit, afhankelijk van hoe u blaast. (Er is niet veel adem nodig om het instrument te activeren.)

Tips:

• Er zit een bijtsensor in het mondstuk. U kunt een vibrato-effect produceren door zachtjes op het mondstuk te bijten, waardoor de toonhoogte elke keer dat u bijt omhoog wordt gebogen, maar bijt niet te hard.
• U kunt de noten die u speelt articuleren door het mondstuk te bewerken voor nog meer expressieve controle.
• Als de toetsen, octaaftoetsen, pitch-bend-plaat of glide-platen van de EWI Solo niet erg responsief zijn, kan dit komen doordat u met droge handen speelt (de EWI Solo werkt door gebruik te maken van de capaciteit van het lichaam). Als dit gebeurt, kunt u een zeer kleine hoeveelheid niet-vette handlotion gebruiken om de verbinding tussen uw handen en de toetsen te verbeteren.

Noottoetsen: De noottoetsen zijn sensoren waarmee u met slechts een lichte aanraking geluid kunt produceren. De EWI Solo heeft meerdere vingerzetting opties, zodat het saxofonisten, fluitisten, enz. bekend voor kan komen. U kunt de positie van de drie laagste toetsen aanpassen door de schroeven los te draaien die ze op hun plaats houden.
Octaaftoetsen: Plaats uw linkerduim tussen twee octaaftoetsen (en over de aardingsplaat) op het achterpaneel van de EWI Solo. Schuif uw duim omhoog of omlaag over de octaaftoetsen om het octaafbereik omhoog of omlaag te verschuiven. Houd tijdens het spelen uw linkerduim in contact met de octaaftoetsen. De positie tussen de twee gekartelde octaaftoetsen geeft de standaard toonhoogte aan.


Glide-plaat: Beweeg, tijdens het spelen van een noot, uw duim over de octaaftoetsen (zonder ze te rollen) terwijl u de glide-plaat aan de rechterkant aanraakt om een "glide"-effect te creëren. Dit zal de toonhoogte soepel en continu omhoog of omlaag schuiven—een techniek die bekend staat als portamento.
Pitch-Bend-plaat: Raak uw duim aan deze plaat aan om de toonhoogte van de noot die u speelt omhoog of omlaag te bewegen. U kunt de pitch-bend instellingen aanpassen in het Global Menu. Voordat u gewend bent om deze plaat te gebruiken, kunt u onverwachte geluiden produceren door hem per ongeluk aan te raken. U kunt de positie van de plaat aanpassen door de schroef los te draaien.

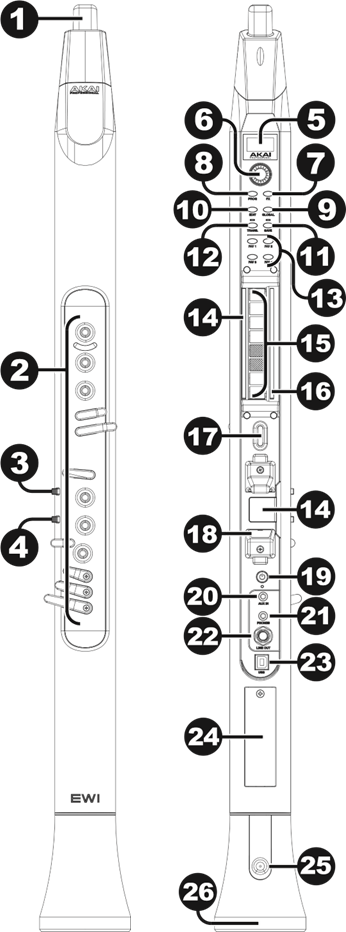

Functies

1. Mondstuk: Houd het mondstuk voorzichtig tussen je lippen met je tanden en adem erin uit (zoals een traditioneel blaasinstrument). Je kunt een vibrato-effect produceren door zachtjes op het mondstuk te bijten terwijl je erin blaast, maar bijt niet te hard.
2. Notentoetsen: Druk deze toetsen in verschillende combinaties in terwijl je in het mondstuk blaast om de noot te bepalen. Zie Appendix > Vingerzettingsschema's voor meer informatie.
   Je kunt de positie van de drie laagste notentoetsen aanpassen door hun schroeven los te draaien.
3. Hold Button (Knop vasthouden): Druk op deze knop om de Hold Mode (Modus vasthouden) te activeren. Standaard is de Hold Mode ingesteld op Legato; de eerste noot van een frase wordt aangehouden terwijl je volgende noten speelt. Gebruik het Global Menu (Globale menu) om deze instelling aan te passen.
4. Interval Button (Intervalknop): Druk op deze knop om de Interval Mode (Intervalmodus) te activeren. Standaard is dit ingesteld op Fixed Interval (Vast interval); wanneer je een noot speelt, klinken die noot en de noot op het toegewezen interval (standaard een octaaf lager). Gebruik het Global Menu (Globale menu) om deze instelling aan te passen.
5. Display: Op dit scherm kun je programma's bekijken, door menu's bladeren en parameters bewerken.
6. Encoder: Deze encoder wordt gebruikt om door het display te navigeren en presets te selecteren, afhankelijk van de geselecteerde modus. Wanneer er geen modus is geselecteerd, draai je aan de encoder om het audio volume aan te passen.
7. FX (Effects) Button (FX (Effecten) Knop): Druk op deze knop om de beschikbare effecten te bekijken en hun niveau in te stellen. Gebruik de encoder om Reverb, Chorus of Delay te selecteren en pas de beschikbare parameters aan. Om terug te keren naar de vorige pagina of het FX menu te verlaten, druk je nogmaals op de FX knop.
8. Program Button (Programmaknop): Druk op deze knop om de programmalijst op het display te bekijken. Draai aan de encoder om door de programma's te scrollen en druk erop om te laden.
9. Global Button (Globale knop): Druk op deze knop om het Global Menu (Globale menu) te openen, waar je verschillende hardware-instellingen kunt aanpassen. Zie Geavanceerde functies > Global Menu voor meer informatie.
10. Edit Button (Bewerkknop): Druk op deze knop om toegang te krijgen tot de bedieningselementen voor het bewerken van het programma, waar je de Pitch Tuning (Pitch-afstemming), Filter en LFO 1/2 instellingen voor het huidige programma kunt aanpassen. Zie Geavanceerde functies > Edit Mode (Bewerkmodus) voor meer informatie. Voor de Advanced Edit mode (Geavanceerde bewerkmodus) download je de EWI Solo Editor Software op akaipro.com.
11. Save Button (Opslaan knop): Druk op deze knop om het huidige programma samen met eventuele wijzigingen op te slaan in een van de vier Favorietenlijsten, waar je snel toegang hebt tot je meest gebruikte programma's. Als er wijzigingen zijn aangebracht in de preset, brandt de LED boven deze knop. Als je een andere preset selecteert voordat je opslaat, worden alle wijzigingen verwijderd.
12. Trans (Transpose) Button (Trans (Transponeren) Knop): Druk op deze knop om de transpositiefunctie te activeren of deactiveren. De LED gaat branden wanneer transpositie is geactiveerd. Om de transpositiewaarde aan te passen, houd je deze knop ingedrukt, draai je aan de encoder om de waarde te selecteren en laat je vervolgens deze knop los.
13. Favorites Buttons (Favorietenknoppen): Druk op deze knoppen om snel toegang te krijgen tot een lijst met opgeslagen programma's. Programma's kunnen aan een lijst worden toegevoegd met behulp van de Save button (Opslaan knop).
14. Grounding Plates (Aardingsplaten): Raak deze platen altijd aan tijdens het spelen.
15. Octave Rollers (Octaafrollers): Beweeg je duim omhoog of omlaag over deze rollers om het bereik van de notentoetsen te verschuiven. Je kunt ze tot vier octaven hoger of tot twee octaven lager verschuiven. Raak deze octaafrollers altijd aan tijdens het spelen.
16. Glide Plate (Glijplaat): Raak deze plaat aan tijdens het spelen van een noot om een "glide" (glij)-effect te produceren, dat de toonhoogte soepel en continu omhoog of omlaag schuift - een techniek die bekend staat als portamento. Dit kan ook worden gebruikt om aangepaste MIDI CC berichten te verzenden.
17. Neck Strap Clip (Nekbandclip): Bevestig hier de meegeleverde nekband.
18. Pitch-Bend Plate (Pitch-bendplaat): Raak deze plaat aan tijdens het spelen van een noot om de toonhoogte te verhogen of te verlagen, afhankelijk van de Pitch Bend Plate (Pitch-bendplaat) instelling in het Global Menu (Globale menu). Je kunt de positie van deze plaat aanpassen door de schroef los te draaien.
19. Power: Houd deze knop een volle seconde ingedrukt wanneer de EWI Solo niet is aangesloten op USB om hem aan of uit te zetten. Er verschijnt een bericht op het display dat aangeeft dat het apparaat wordt uitgeschakeld.
20. Aux Input (Aux-ingang): Gebruik een 1/8" (3,5 mm) TRS kabel om deze ingang aan te sluiten op de uitgang van een audioapparaat. Het signaal wordt doorgestuurd naar de Phones (Koptelefoon), Line Out (Lijnuitgang) of Speaker (Luidspreker), afhankelijk van welke uitgang wordt gebruikt.
21. Phones (Koptelefoon): Sluit hier een koptelefoon aan (optioneel, apart verkrijgbaar) met een stereo 1/8" (3,5 mm) kabel.
22. Line Output (Lijnuitgang): Gebruik een 1/4" (6,35 mm) TS of TRS kabel om deze mono uitgang aan te sluiten op de ingang van een keyboardversterker, audio-interface, luidsprekersysteem, enz.
23. USB Port (USB-poort): Gebruik een standaard USB kabel om deze poort aan te sluiten op een beschikbare USB poort op je computer. Deze aansluiting voorziet de EWI Solo van stroom en laadt de batterij op, en verzendt MIDI-berichten naar je computer.
24. Battery Compartment (Batterijcompartiment): Gebruik een standaard kruiskopschroevendraaier (niet meegeleverd) om het deksel van het batterijcompartiment te verwijderen, de batterij te vervangen en het deksel weer vast te zetten.
25. Drain Valve (Afvoerventiel): Dit ventiel wordt gebruikt om opgehoopt vocht van het spelen af te voeren.
26. Speaker (Luidspreker): Deze ingebouwde luidspreker speelt de huidige audio van de EWI Solo af. Gebruik de encoder terwijl er geen modus is geselecteerd om het volume aan te passen. Om de luidspreker uit te schakelen, gebruik je het Global Menu (Globale menu).

Geavanceerde functies

Edit Mode (Bewerkmodus)

Om een programma vanaf de EWI Solo te bewerken:

1. Druk op de Edit button (knop Bewerken) om de Edit Mode (Bewerkmodus) te openen.
2. Gebruik de encoder om door de beschikbare bewerkopties te scrollen: Pitch Tuning (Pitch-afstemming), Filter, LFO 1 en LFO 2.
3. Druk op de encoder om de parameters van de geselecteerde optie te bekijken.
4. Draai aan de encoder om de parameter aan te passen en druk vervolgens op de Edit button (Bewerken knop) om terug te keren naar de vorige pagina.
5. Druk op elk gewenst moment nogmaals op de Edit button (Bewerken knop) om de Edit mode (Bewerkmodus) te verlaten.

Als je de aanpassingen die je hebt gemaakt goed vindt en ze in het programma wilt opslaan, druk je op de Save Button (Opslaan knop) en gebruik je vervolgens de encoder om een Favorietenlijst te selecteren waar het programma wordt opgeslagen.

Belangrijk: Bij het opslaan worden alleen de instellingen opgeslagen die van toepassing zijn op het programma. Instellingen die van toepassing zijn op de EWI Solo hebben invloed op alle programma's, omdat ze de sensoren en afstemming van de EWI Solo hardware zelf beïnvloeden.
Tip: Om je geluid verder aan te passen, gebruik je de EWI Solo sound editor software om nog meer Program parameters aan te passen en je apparaat te kalibreren. Ga naar akaipro.com om de nieuwste EWI Solo Editor en EWI Solo User Guide te downloaden voor meer informatie.

Global Menu (Globale menu)

De verschillende bedieningselementen van de EWI Solo zijn in de fabriek op optimale waarden ingesteld, maar we raden je aan ze aan te passen aan je voorkeur om het maximale uit je prestaties te halen.

Om aanpassingen te maken in het Global Menu (Globale menu):

1. Druk op de Global button (Globale knop) om het Global Menu (Globale menu) te openen.
2. Gebruik de encoder om door de lijst met Global Menu (Globale menu) instellingen te scrollen en druk erop om de subboom te selecteren:

3. Draai aan de encoder om de volgende subboom te selecteren of om de geselecteerde instelling of waarde aan te passen.
4. Om terug te keren naar de vorige pagina of de Global Mode (Globale modus) te verlaten, druk je op de Global button (Globale knop).

Om te beginnen raden we aan de Fingering (Vingerzetting) aan te passen. Dit is meestal de meest "persoonlijke" instelling die verschilt tussen verschillende spelers, samen met de Breath Sensor (Ademsensor) en Bite Sensor (Bijtsensor) instellingen. Voor meer diepgaande bewerking, gebruik je de EWI Solo Editor Software.

Fingering (Vingerzetting)

De verschillende vingerzettingsmodi van de EWI Solo zijn geschikt voor verschillende speelstijlen. Dit zijn de beschikbare vingerzettingsmodi:

Zie Appendix > Vingerzettingsschema's voor meer informatie.

Restoring Default Settings (Standaardinstellingen herstellen)

Om alle instellingen van de EWI Solo terug te zetten naar de fabrieksinstellingen:

1. Koppel de EWI Solo los van je computer.
2. Schakel de EWI Solo uit door de Power button (Aan/uit knop) een volle seconde ingedrukt te houden en deze vervolgens los te laten.
3. Houd de Program button (Programmaknop), FX button (FX-knop) en Hold button (Knop vasthouden) ingedrukt.
4. Schakel de EWI Solo in door de Power button (Aan/uit knop) een volle seconde ingedrukt te houden.
5. Laat alle knoppen los.
6. Wanneer het apparaat is ingeschakeld, toont het display een menu met de volgende opties. Gebruik de encoder om een optie te selecteren en druk er vervolgens op om te selecteren.

• Continue Normally (Normaal verdergaan): Selecteer deze optie om de EWI Solo normaal in te schakelen.
• Reset GLOBAL Only (Alleen GLOBAL resetten): Selecteer deze optie om alleen de Global (Globale) instellingen terug te zetten naar de fabrieksinstellingen.
• Reset Everything (Alles resetten): Selecteer deze optie om alle instellingen terug te zetten naar de fabrieksinstellingen.

Als er na een paar seconden geen selectie is gemaakt, wordt de EWI Solo normaal ingeschakeld.
Belangrijk: Het herstellen van de standaardinstellingen kan niet ongedaan worden gemaakt.

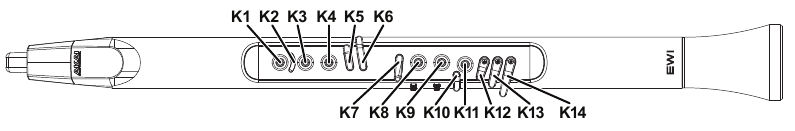

Vingerzettingen

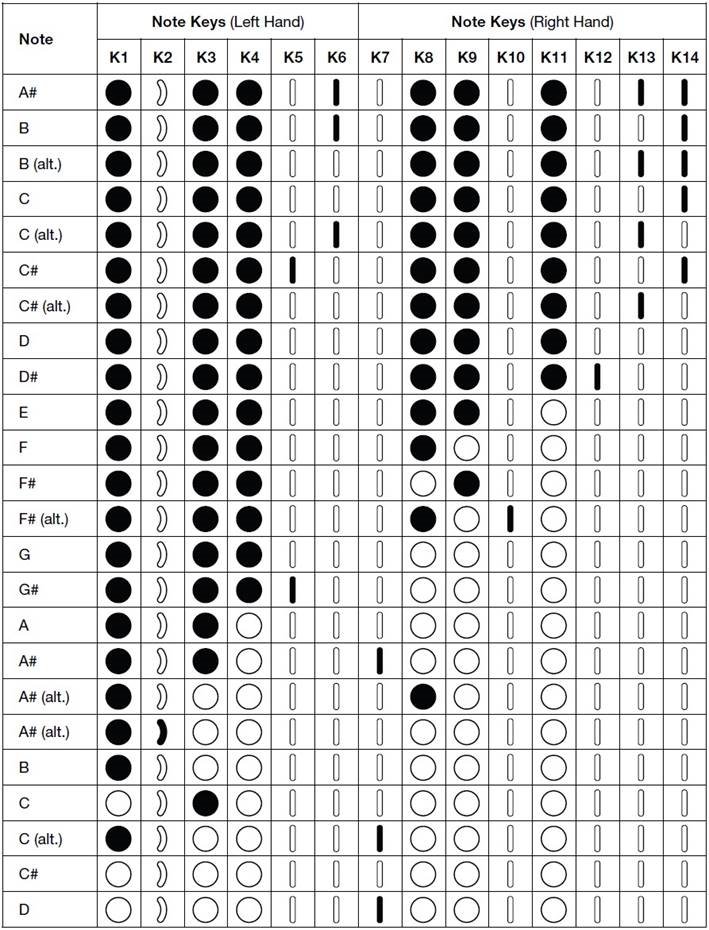

EWI

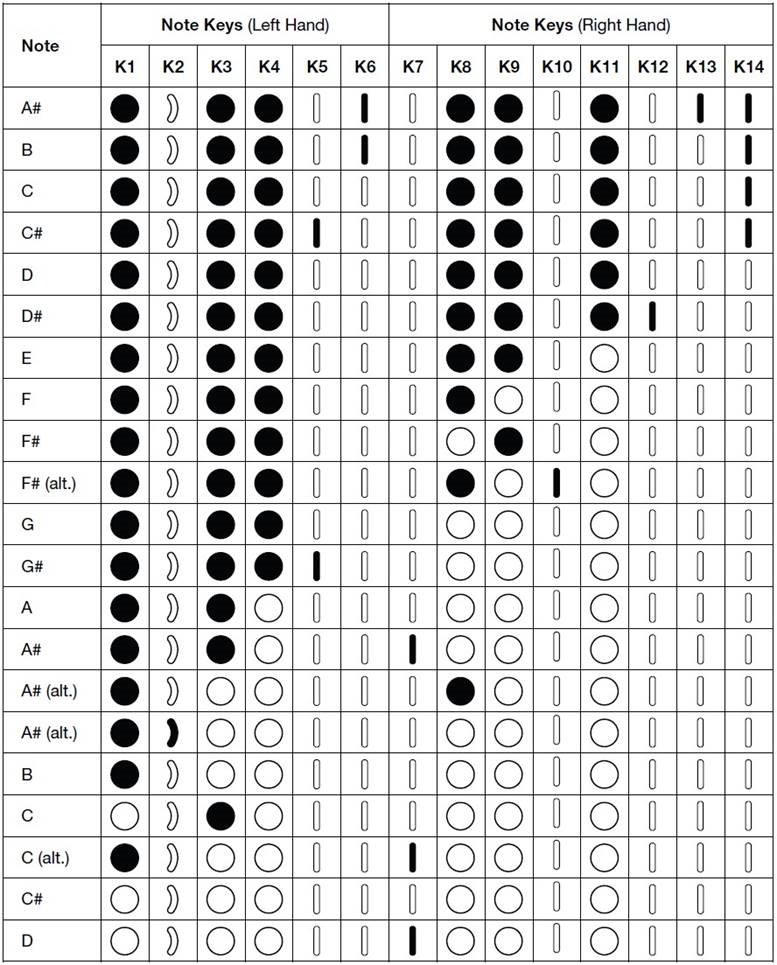

Saxofoon

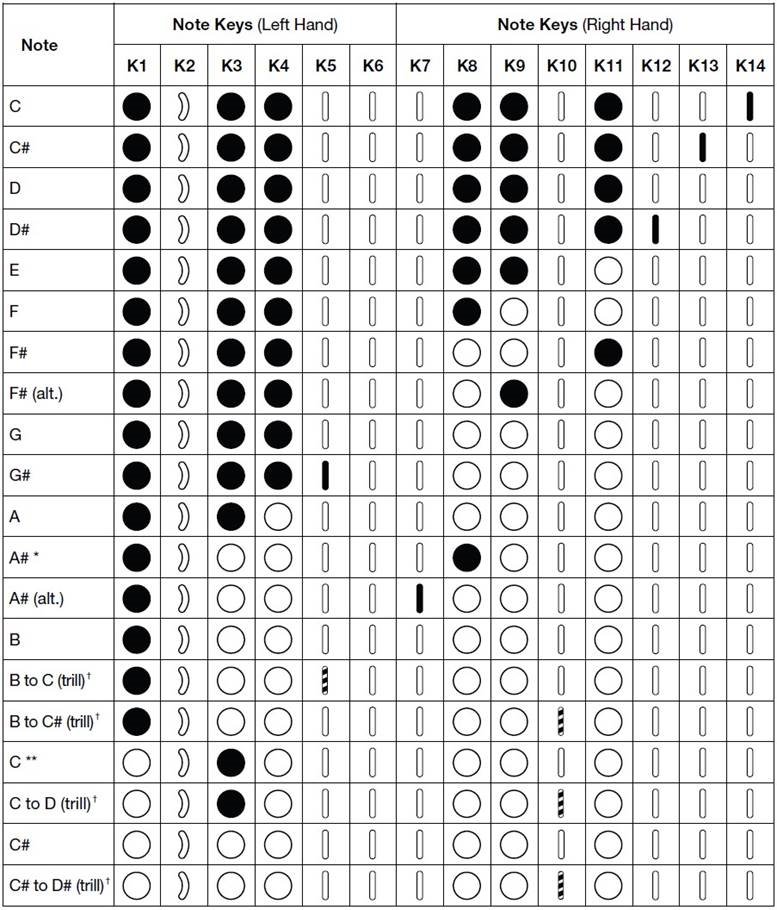

Fluit

* Je kunt K8, K9 of K11 indrukken—of een combinatie van die noten toetsen—om deze A# te spelen.
** Dit is de enige niet-fluit vingerzetting die fluitspelers moeten leren.
† Voor deze alternatieve vingerzettingen, tik herhaaldelijk op de half gevulde toets om tussen de twee vermelde noten te trillen.

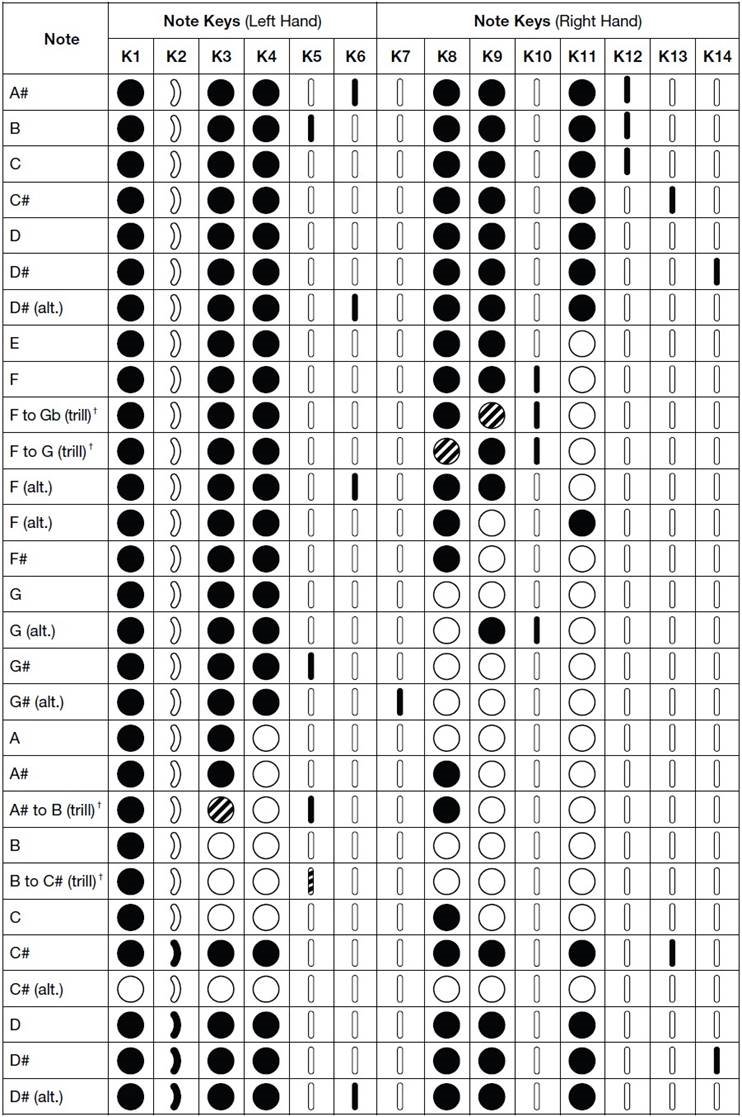

Hobo

† Voor deze alternatieve vingerzettingen, tik herhaaldelijk op de half gevulde toets om tussen de twee vermelde noten te trillen.

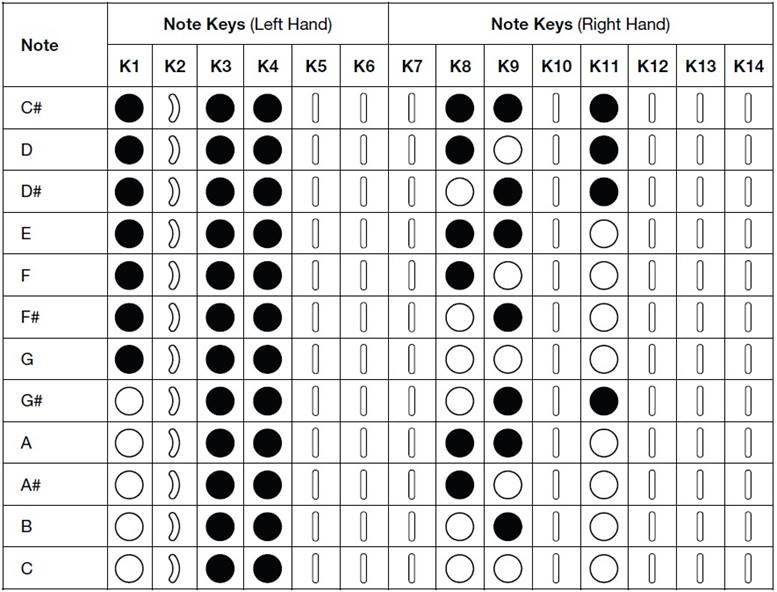

EVI

EVI Omgekeerd

De EVI Omgekeerde vingerzetting is identiek aan de EVIfingering, maar de octaafrollers zijn omgekeerd.

Technische specificaties

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Handelsmerken & Licenties

Akai Professional is een handelsmerk van inMusic Brands, Inc., geregistreerd in de VS en andere landen.
Phillips is een geregistreerd handelsmerk van de Phillips Screw Company in de Verenigde Staten en andere landen.
Alle andere productnamen, bedrijfsnamen, handelsmerken of handelsnamen zijn van hun respectievelijke eigenaars.
