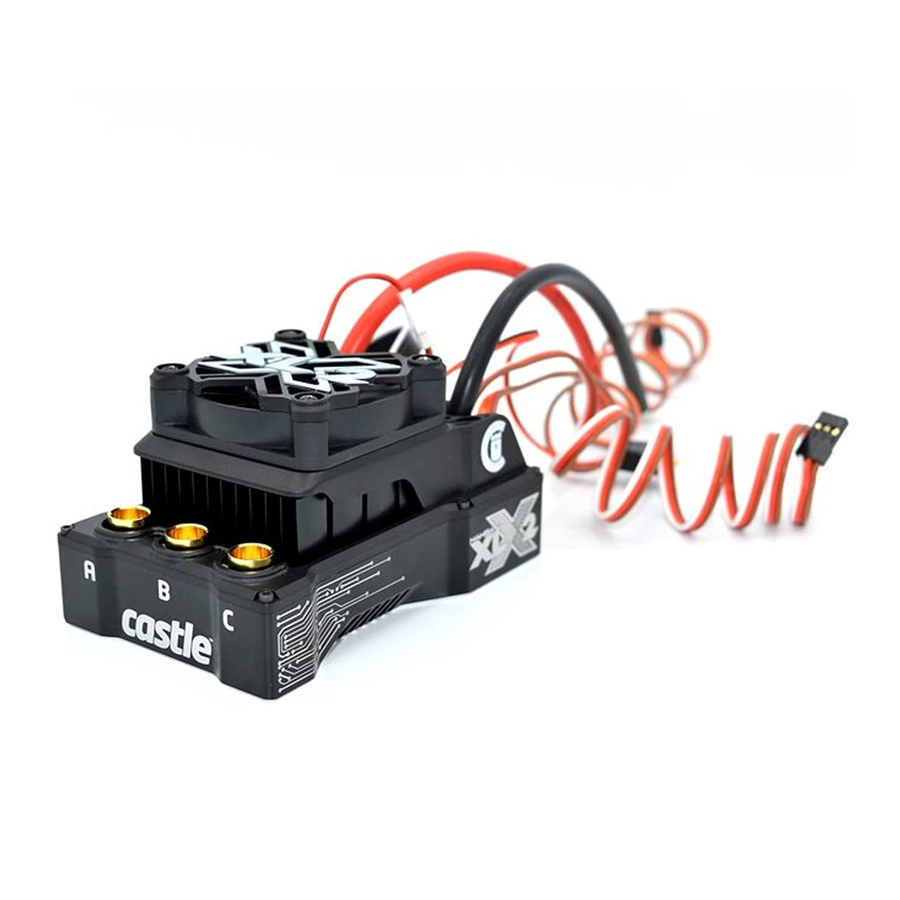

Castle Mamba XLX2 Snelstartgids

Inhoud

1 SPECIFICATIES
2 AAN DE SLAG
3 GASKLEPKALIBRATIE
4 DRIVER'S ED GUIDE
5 ONTVANGER AANSLUITING
6 ZENDER PROGRAMMERING REFERENTIE
7 HOORBARE WAARSCHUWINGSREFERENTIE
8 OVER DE MAMBA XLX2
9 Referenties
10 Download handleiding
11 In andere talen

SPECIFICATIES

Toepassingsrichtlijnen	1/5e schaal RC Hobby voertuigen met een gewicht tot 42lbs.
Ingangsspanningsbereik	Min: 3S LiPo, Max: 8S LiPo, 33.6V
BEC Specificaties	Instelbaar van 5V tot 8.5V (20A piek), standaard 5.5V.
Sensoren	Ja, met voorgeïnstalleerde Direct Connect sensordraad (stofkap inbegrepen in de verpakking).
Productgebruiksverklaring*	Het toepassen van spanningen hoger dan 33.6V zal onherstelbare schade aan uw controller veroorzaken. U moet de AUX-draad loskoppelen van uw radio voordat u verbinding maakt met Castle Link. Het niet doen hiervan kan leiden tot schade aan uw Castle Link en/of computer. De Mamba XLX2 is een hoogwaardige controller; u moet high-discharge cellen gebruiken in uw high-performance toepassing om voertuigprestaties te garanderen (zie Driver's Ed Guide, "A Word About Batteries" (Een woord over batterijen)). De Mamba XLX2 vereist het gebruik van connectoren die zijn ontworpen voor 150+ ampère continu. Bijv. Castle 6.5mm polarized of 8mm bullet (Driver's Ed Guide, "Connectors and Power Wiring" (Connectoren en stroombedrading)). De Mamba XLX2 is niet bedoeld voor menselijke of dierlijke voortstuwing.

*Het niet naleven van de Productgebruiksverklaring vormt een schending van de garantieovereenkomst en zal resulteren in servicekosten buiten de garantie voor het repareren of vervangen van beschadigde producten.

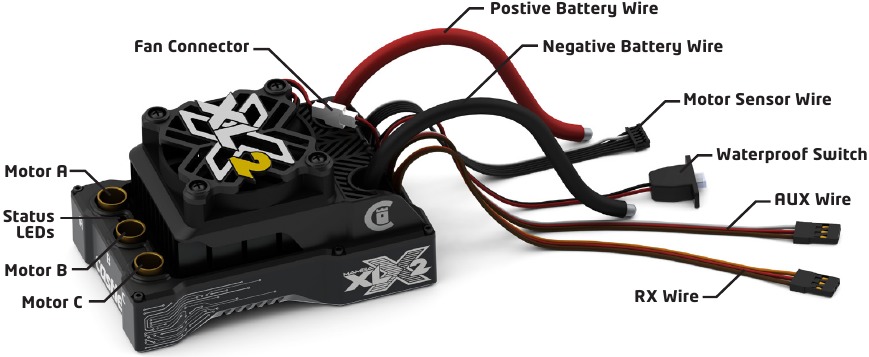

AAN DE SLAG

Soldeer een hoogwaardige batterijconnector aan de ESC (zie Driver's Ed Guide "Connectors and Power Wiring" (Connectoren en stroombedrading)).
Monteer de ESC en motor in het voertuig.
Sluit de motor aan op de ESC (zie Driver's Ed Guide, "Motor Wiring" (Motorbedrading)).
Sluit de RX-draad aan op de gasklep (#2) en de AUX-draad op de hulp (#3/#4).
Kalibreer uw ESC op uw radio. (Zie hieronder).

U BENT NU KLAAR OM TE GAAN!

GASKLEPKALIBRATIE

Radio aan, batterij aangesloten, ESC uit.
Houd de gashendel volledig open, zet de ESC aan (groene LED).
Wanneer de rode LED knippert, ga naar volledig achteruit.
Wanneer de gele LED knippert, ga naar neutraal.
Gewapend en klaar!

DRIVER'S ED GUIDE

Voor meer gedetailleerde informatie over aan de slag, gasklekkalibratie, het gebruik van Castle Link of zenderprogrammering, lees de Driver's Ed Guide door te bezoeken: www.castlecreations.com/MambaXLX2DEG Of scan deze QR-code met uw smartapparaat om de link te openen.

ONTVANGER AANSLUITING

RX-draad	Sluit de RX-draad aan op het gasklepkanaal (#2) op uw ontvanger.
AUX-draad	Met de AUX-draad kunt u een instelling "on-the-fly" aanpassen met behulp van een hulpkanaal op uw ontvanger. De AUX-draadfunctie is standaard uitgeschakeld en is programmeerbaar via Castle Link. Sluit deze draad aan op het hulpkanaal (#3/#4) op uw ontvanger. U MOET de AUX-draad aansluiten op een open kanaal op uw ontvanger, zelfs als u de Auxiliary-functie (Hulpfunctie) niet gebruikt.

ZENDER PROGRAMMERING REFERENTIE

1. Rem-/achteruittype

Met achteruit*
Zonder achteruit
Crawler achteruit

2. Spanningsafsnijding

Auto-Lipo*
Geen

Remhoeveelheid

25%
50%*
75%
100%

Sleeprem

Uitgeschakeld*
10%
20%
30%
Crawler Volledig Aan

Motortype

Borstelloos*
Geborsteld omkeren

Motorrichting

Normaal*
Omgekeerd

*Standaard instelling

HOORBARE WAARSCHUWINGSREFERENTIE

	Start mislukt
	Laagspanningsafsnijding
	Overstroom
	Sensoren verloren
	Radiostoring
	Oververhitting
	Overmatige belasting
	AUX-draad radiostoring
	BEC oververhitting
	Data Log Vol Waarschuwing
	Motor oververhitting

OVER DE MAMBA XLX2

	Houd er rekening mee dat hoewel de Mamba XLX2 in staat is om ongelooflijke hoeveelheden stroom te verwerken, uw motor ook klaar moet zijn voor deze taak. Laat uw motor altijd binnen de specificaties van de fabrikant draaien. Bewaak de temperaturen van de motor, batterij en controller zorgvuldig en laat de motor nooit boven 100°C (212°F) komen. Overmatige hitte in de motor kan de motor, de Mamba XLX2 en de batterijen beschadigen.
	Begin altijd met standaard overbrenging. Als u de overbrenging, motor of batterij wilt wijzigen, controleer dan de motortemperatuur vaak tijdens de eerste run. Als de motor te heet wordt, vergroot dan de spur-maat, verklein de pinion-maat of verlaag de pakketspanning.
	De Mamba XLX2 is programmeerbaar via de zender (zie Driver's Ed Guide) of instellingen kunnen via de computer worden geprogrammeerd met een Castle Link USB-adapter (coupon voor gratis adapter inbegrepen in de verpakking). Programmeer met een mobiel apparaat met behulp van een Castle B•Link Bluetooth® Adapter (apart verkrijgbaar) of met behulp van een Castle Field Link Portable Programmer (apart verkrijgbaar). U moet de AUX WIRE loskoppelen voordat u uw ESC aansluit op de Castle Link USB-adapter om schade aan de USB-adapter te voorkomen. Zie de Drivers' Ed Guide voor meer instructies over zenderprogrammering en het Castle Link-systeem ("Tuning with Castle Link" (Afstemmen met Castle Link) en "Transmitter Programming" (Zenderprogrammering)).
	De Mamba XLX2 beschikt over datalogging. U kunt belangrijke informatie over het energiesysteem meten en registreren tijdens uw race, bocht voor bocht. Na uw run kunt u dit logboek downloaden en analyseren met Castle Link. U kunt vele parameters inspecteren, waaronder batterijspanning, motor-RPM, ESC-temperatuur en meer. Aanvullende informatie over het gebruik van de datalogging-functies is te vinden in de Driver's Ed Guide ("Data Logging" (Datalogging)).

Productondersteuning: castlecreations.com/contact-support
Service: castlecreations.com/contact-service
Website: www.castlecreations.com
