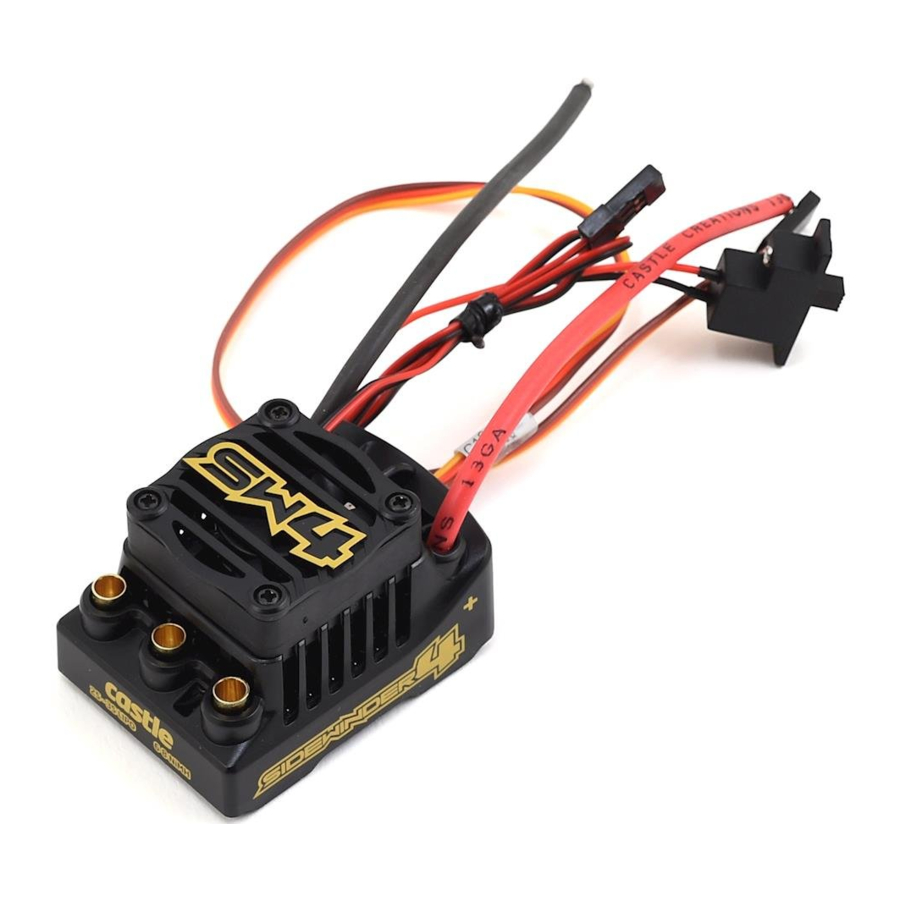

CASTLE SIDEWINDER 4 - Snelstartgids controller

Inhoud

SPECIFICATIES

Richtlijnen voor gebruik 1:10 schaal RC hobbyvoertuigen met een gewicht tot 6,5 lbs
Ingangsspanningsbereik Min: 2S LiPo, Max: 3S LiPo, 6-8 NiMH
BEC Specificaties 5,0 volt vast, 2 ampère
Productgebruiksverklaring*
  • Het aanleggen van spanningen hoger dan 12,6 V veroorzaakt onherstelbare schade aan uw controller, waardoor de garantie vervalt.
  • De aanbevolen batterijcapaciteit voor 1:10 schaalvoertuigen is 5000mAh of groter. We raden aan om 30C continue ontlading of hogere LiPo-batterijen te gebruiken (of hoogwaardige 25C-batterijen zoals Traxxas® Power Cell).
  • De Sidewinder 4 heeft 4 mm motorstekkeraansluitingen en de batterijingangsdraden zijn blank. U moet de connector van uw keuze aan de batterijleidingen toevoegen. We raden een hoogwaardige connector aan die is beoordeeld voor ten minste 40 ampère.

*Het niet naleven van de Productgebruiksverklaring vormt een schending van de garantieovereenkomst en resulteert in servicekosten zonder garantie om beschadigde producten te repareren of te vervangen.

AAN DE SLAG

  1. Soldeer een hoogwaardige batterijconnector aan de ESC (zie Driver's Ed Guide, "Connectors and Power Wiring").
  2. Monteer de ESC en motor in het voertuig.
  3. Sluit de motor aan op de ESC (zie Driver's Ed Guide, "Motor Wiring")
  4. Sluit de RX-draad aan op het gaskanaal (#2) op uw ontvanger.
  5. Sluit de Fan Rx-draad aan op het Aux-kanaal of een ander open kanaal op uw ontvanger.
  6. Kalibreer uw ESC op uw radio (zie Driver's Ed Guide, "How to Calibrate the ESC")
    U BENT NU KLAAR OM TE GAAN!

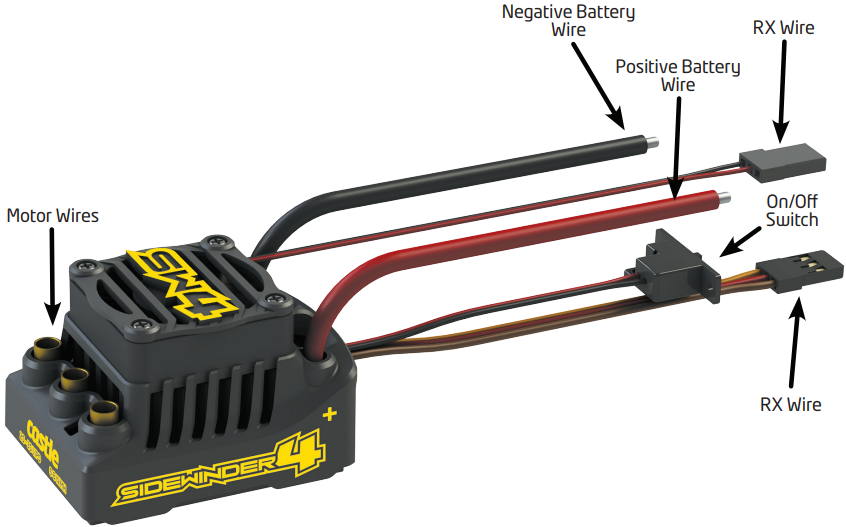

    Bedradingsschema

GAS KALIBRATIE

  1. Radio aan, batterij aangesloten, ESC uit.
  2. Houd vol gas vast, zet de ESC aan (groene LED).
  3. Wanneer de rode LED knippert, ga dan naar vol achteruit.
  4. Wanneer de gele LED knippert, ga dan naar neutraal.
  5. Ingeschakeld en klaar!

HANDLEIDING ZENDERPROGRAMMERINGSREFERENTIE

  1. Rem-/achteruitrijtype
  • Optie 1: Met achteruit*
  • Optie 2: Zonder achteruit
  • Optie 3: Crawler achteruit
  1. Spanningsonderbreking
  • Optie 1: Auto-Lipo*
  • Optie 2: Geen
  1. Remhoeveelheid
  • Optie 1: 25%
  • Optie 2: 50%*
  • Optie 3: 75%
  • Optie 4: 100%
  1. Sleeprem
  • Optie 1: Uitgeschakeld*
  • Optie 2: 5%
  • Optie 3: 10%
  • Optie 4: 15%
  • Optie 5: Crawler Volledig Aan
  1. Motortype
  • Optie 1: Borstelloos*
  • Optie 2: Geborsteld Omkeren
  1. Motorrichting
  • Optie 1: Vooruit*
  • Optie 2: Achteruit

*Standaardinstelling

GELUIDSSIGNAALREFERENTIE

Start mislukt
Spanningsonderbreking
Radiostoring
Oververhitting
Overstroom
Overmatige belasting

OVER HET APPARAAT

Motoren Houd er rekening mee dat, hoewel Sidewinder 4 in staat is om ongelooflijke hoeveelheden vermogen te verwerken, uw motor ook geschikt moet zijn voor de taak. Laat uw motor altijd werken binnen de specificaties van de fabrikant. Houd de temperaturen van de motor, batterij en controller zorgvuldig in de gaten en laat de motor nooit boven 100 º C (212 º F) komen. Overmatige hitte in de motor kan de motor, de Sidewinder 4 en uw batterijen beschadigen.
Overbrenging Begin altijd met de standaard overbrenging. Als u de overbrenging, de motor of de batterij wilt wijzigen, moet u de motortemperatuur tijdens de eerste run regelmatig controleren. Als de motor te heet wordt, verklein dan de pignonmaat, vergroot de spormaat of verlaag de pakketspanning. Aanvullende informatie over overbrenging is te vinden in de bijgevoegde overbrengingstabel of online beschikbaar op www.castlecreations.com/GearingChart
Programmeren Sidewinder 4 is programmeerbaar via uw zender, Windows-pc en een Castle Link USB-adapter of een Field Link-kaart (apart verkrijgbaar). Zie de Drivers' Ed Guide voor meer instructies over zenderprogrammering en het Castle Link-systeem ("Transmitter Programming" en "Tuning with Castle Link").

CASTLE CREATIONS, INC.
540 North Rogers Road, Olathe, KS 66062
(913) 390-6939 (ext. #1 Support, #3 Sales)

Productondersteuning: castlecreations.com/contact-support
Verkoop: sales@castlecreations.com
Website: www.castlecreations.com
Copyright 2018 © Castle Creations, Inc.
