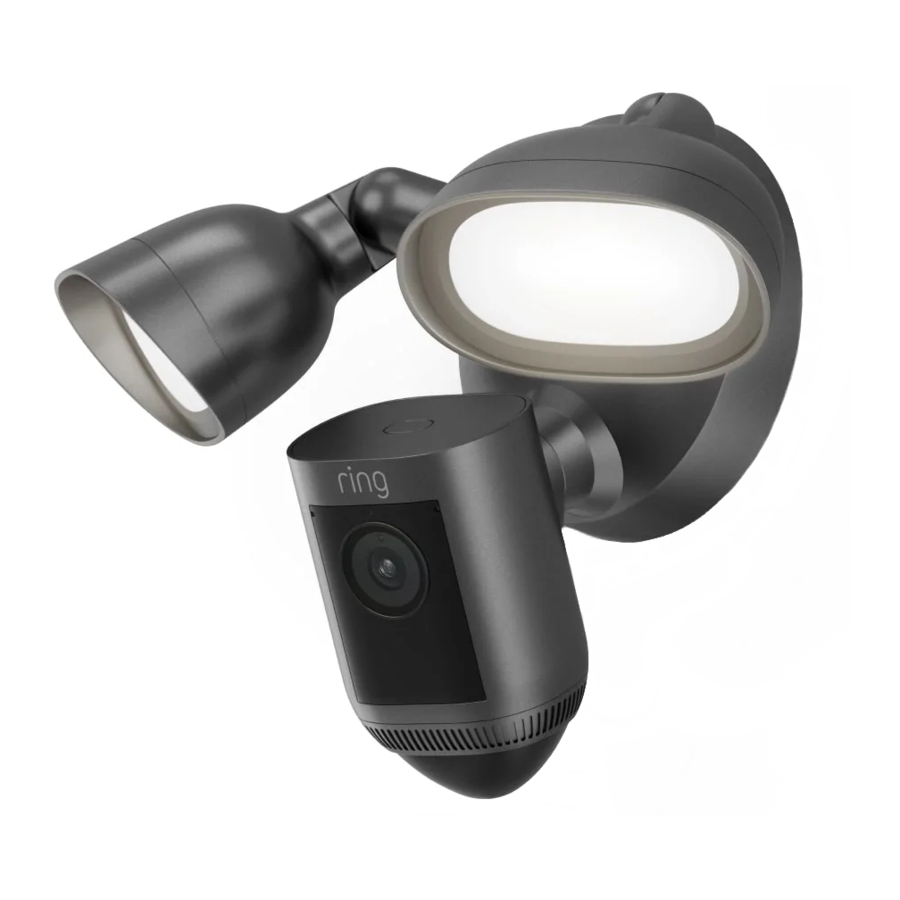

ring Floodlight Cam Wired Pro Handleiding

Veiligheidsinstructies

Risico op elektrische schok.

Schakel de stroom uit bij de zekering of stroomonderbreker voordat u de installatie uitvoert.

Controleer of de voedingsspanning correct is. Sluit het armatuur aan op een 100 VAC~240 VAC 50/60 Hz stroombron.

Aard het armatuur correct.

Volg altijd de codevoorschriften bij het installeren van bedrade verbindingen.

Brandgevaar. Niet installeren in de buurt van brandbare of ontvlambare oppervlakken.

LET OP: Sluit dit armatuur niet aan op een dimmer of timer.

Uw Floodlight Cam moet worden geïnstalleerd op een 4" ronde, UL-gecertificeerde, weerbestendige elektriciteitsdoos.

Deze handleiding is uitsluitend bedoeld ter informatie. Het werken met elektriciteit kan gevaarlijk zijn als er geen juiste veiligheidsmaatregelen worden genomen. Als u zich niet prettig voelt of onervaren bent met de processen en hulpmiddelen die in deze handleiding worden beschreven, raden we u aan een erkende elektricien in te huren.

Snel aan de slag

1. Open de Ring-app en selecteer Een apparaat instellen (Set Up a Device).
   Volg vervolgens de instructies in de app.
2. Scan deze code.
   Hiermee identificeert u uw Ring-apparaat om de installatie snel en eenvoudig te maken.


Schakel de stroom uit bij de stroomonderbreker!

U werkt met elektrische bedrading tijdens het installatieproces. Als u niet weet waar uw stroomonderbreker zich bevindt of hoe u de stroom naar uw schijnwerpercircuit uitschakelt, raden we u aan een erkende elektricien in te huren.

Bereid uw Floodlight Cam voor op installatie

Draai eerst de lampen uit de weg, zoals dit...

Als u op een dakrand of overstek monteert, staat uw camera al in de juiste positie.

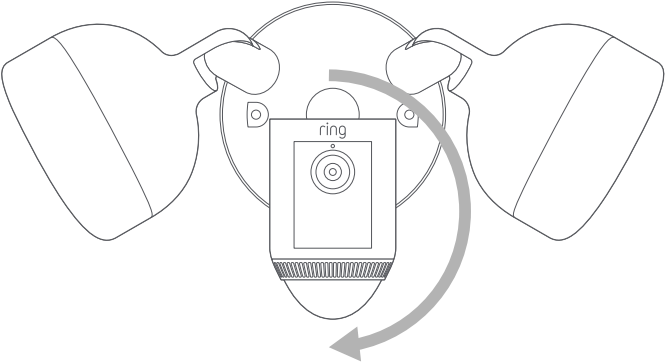

Als u aan een muur monteert, draait u de camera in de juiste positie zoals dit...

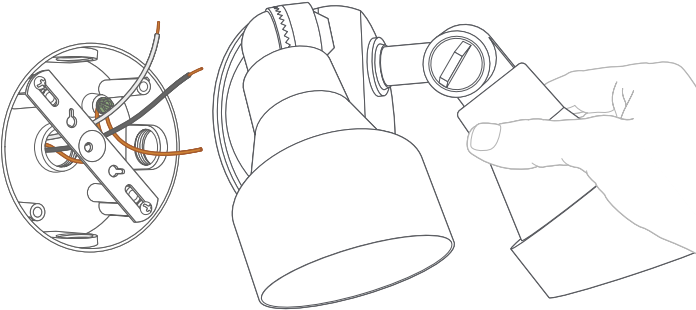

Verwijder uw bestaande schijnwerper

Met de stroom uitgeschakeld bij de stroomonderbreker, verwijdert u uw bestaande schijnwerper uit de aansluitdoos waaraan deze is bevestigd en koppelt u de draden los.

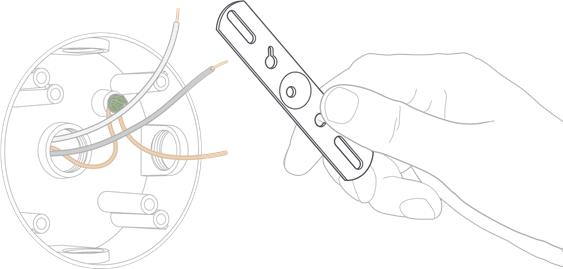

Als er een metalen beugel aan uw aansluitdoos is bevestigd, verwijdert u deze ook.

Kies uw schroeven

Selecteer een set schroeven uit de zakken gemarkeerd met "A" tot en met "F" die in uw aansluitdoos passen om de metalen montagebeugel vast te zetten. Eén maat past hier niet op alles, dus we hebben er verschillende verzonden.

Bewaar een schroef uit zak B of C. Die heb je later nodig.

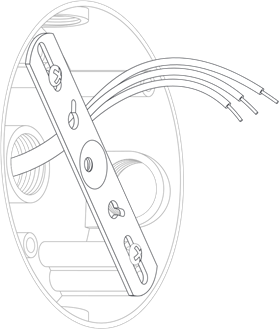

Bevestig de metalen montagebeugel

Met de schroeven die u in de vorige stap hebt geselecteerd, bevestigt u de metalen montagebeugel aan uw aansluitdoos met behulp van een van de twee paar schroefgaten. Zorg ervoor dat u de beugel zo uitlijnt dat de tekst "FRONT" naar buiten is gericht.

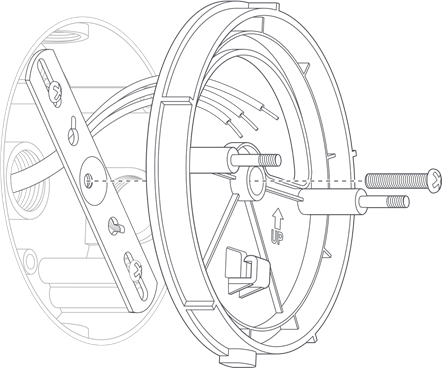

Installeer de plastic montageplaat

Trek voorzichtig aan de opening van de plastic plaat om deze van het armatuur los te maken en voer vervolgens uw stroomdraden door de opening.

Met uw stroomdraden door de montageplaat gevoerd, centreert u deze over de metalen montagebeugel. Als u op een muur installeert, moet de "UP"-pijl omhoog wijzen. Als u onder een dakrand installeert, moet deze naar de muur wijzen.

Steek vervolgens een van de schroeven uit zak B of C in het middelste gat en draai deze vast om hem vast te zetten.

Hang hem op

Zoek de nylon riem aan de achterkant van uw Floodlight Cam-armatuur en lus de gesp aan het uiteinde over de haak op de montageplaat. Zorg ervoor dat de gesp en de haak goed vastzitten voordat u het armatuur loslaat.

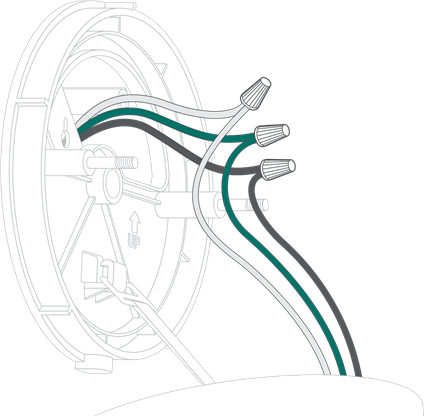

Sluit de draden aan

De groene draad op uw Floodlight Cam is de aarddraad. Met de stroom nog steeds uitgeschakeld bij de stroomonderbreker, gebruikt u een draadmoer uit de zak gemarkeerd met "G" om de groene (of aarde) draad van uw Floodlight Cam aan te sluiten op de groene draad die uit uw aansluitdoos komt.

De witte draad op uw Floodlight Cam is een nuldraad. Gebruik een andere draadmoer uit de zak gemarkeerd met "G" om de witte draad van uw Floodlight Cam aan te sluiten op de witte (of nul) draad die uit uw aansluitdoos komt.

De zwarte draad op uw Floodlight Cam is een stroomdraad. Gebruik een andere draadmoer uit de zak gemarkeerd met "G" om de zwarte draad van uw Floodlight Cam aan te sluiten op de zwarte (of stroom) draad die uit uw aansluitdoos komt.

Geef alle 3 draadverbindingen en draadmoeren een voorzichtige ruk om er zeker van te zijn dat ze goed vastzitten.

Als u de draden die uit uw aansluitdoos komen niet gemakkelijk kunt identificeren, of als u moeite hebt met het aansluiten ervan of er zich ongemakkelijk bij voelt, raadpleeg dan een erkende elektricien.

Monteer het armatuur

Steek de stroomdraden in de aansluitdoos en lijn vervolgens de twee gaten op het armatuur uit met de schroefdraadpennen op de plastic montageplaat. Schuif het armatuur op de pennen en duw het stevig op zijn plaats.

Zet uw armatuur vast met behulp van twee van de zeskantmoeren uit zak G over de uiteinden van de schroefdraadpennen. Verwijder het omkeerbare bit uit de meegeleverde schroevendraaier en gebruik de handgreep om de zeskantmoeren vast te draaien.

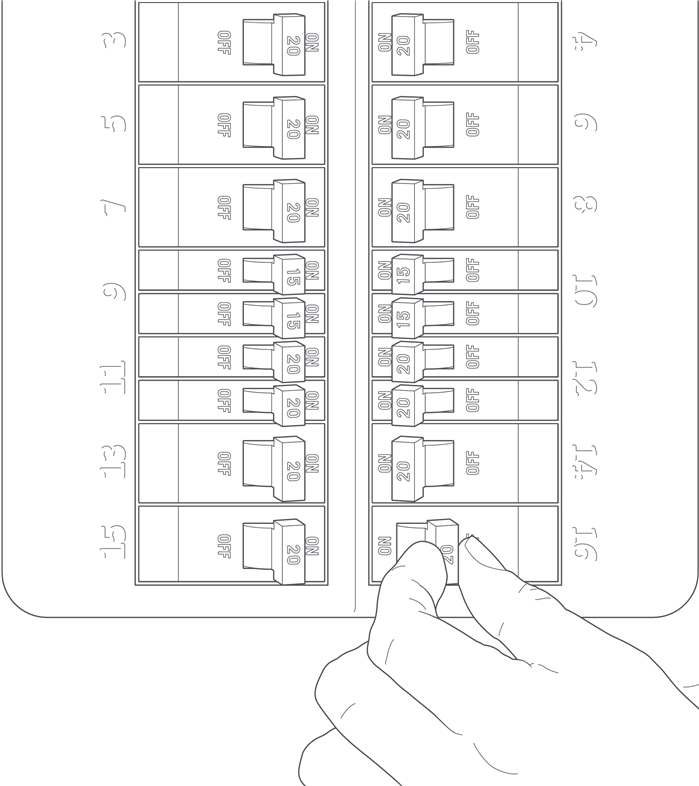

Herstel de stroom bij de stroomonderbreker

Nu uw Floodlight Cam is geïnstalleerd, kunt u de stroom weer inschakelen bij de stroomonderbreker. De lampen op uw Floodlight Cam knipperen zodra deze is ingeschakeld.

Voltooi de installatie in de Ring-app

Zodra uw Floodlight Cam is ingeschakeld, volgt u de instructies om door te gaan met de installatie in de app.

Bekijken, delen en downloaden

Uw nieuwe apparaat wordt geleverd met een gratis proefperiode van 30 dagen van onze Ring Protect video-opnameservice.

Om uw abonnement voort te zetten en uw video's op te slaan, gaat u naar ring.com/protect-plans

Wat is Ring Protect?

Ring Protect is een abonnementsservice die video's van uw Ring-apparaten opslaat.

Waarom zou ik het willen?

Met Ring kunt u in realtime communiceren met bezoekers en uw eigendom bewaken, terwijl Ring Protect u in staat stelt om die video's op elk gewenst moment te bekijken en te delen.

Hoeveel kost het?

Ring Protect begint bij $ 3 USD / maand of $ 30 USD / jaar per Ring-deurbel of camera.*

*$ 5 CAD per maand of $ 50 CAD per jaar

Hoe meld ik me aan?

Log eenvoudig in op uw Ring-account op ring.com/protect-plans en volg de instructies op het scherm.

Ga voor extra hulp naar ring.com/help

Of bel ons

VS 1 800 656 1918
Canada 1 855 300 7289
Wereldwijd +1 310 929 7085

Ga voor een lijst met al onze telefoonnummers voor klantenondersteuning naar ring.com/callus

Ga voor informatie over onze garantie, diefstalbeveiliging en Ring Protect-abonnementen naar ring.com/legal

© 2021 Ring LLC of zijn gelieerde ondernemingen.
Ring en alle gerelateerde merken zijn handelsmerken van Ring LLC of zijn gelieerde ondernemingen.

xx-xxxxxx-xx
