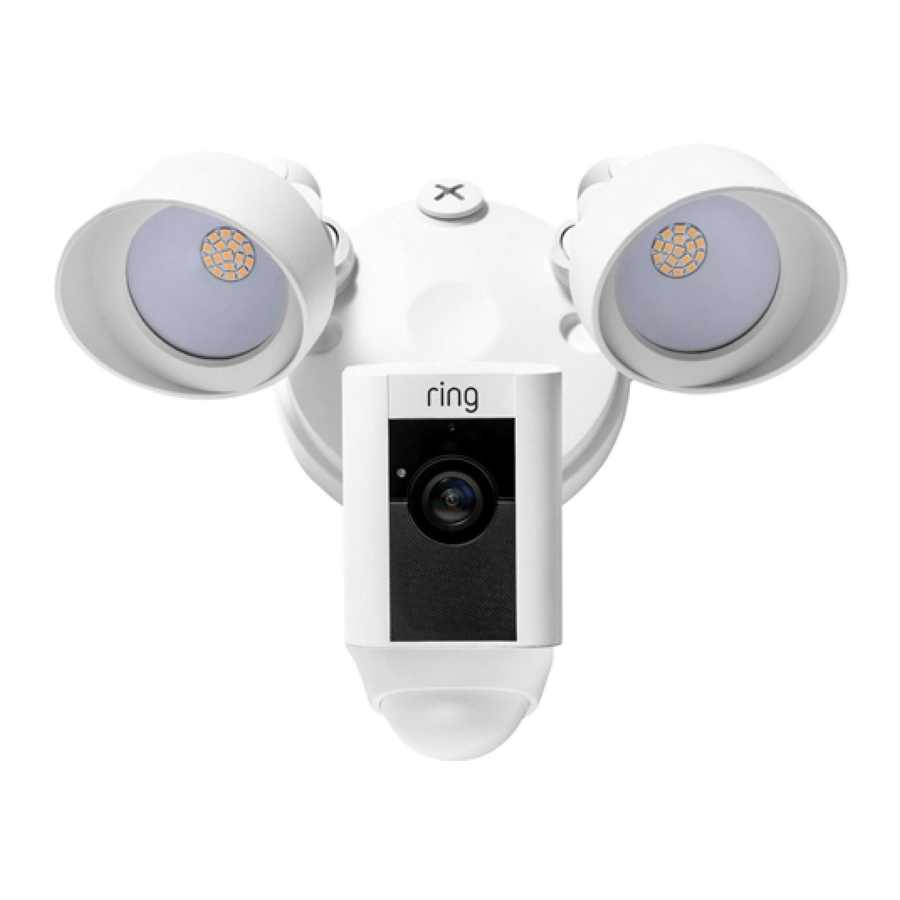

ring Floodlight Cam Wired Plus - Camerahandleiding

Snel aan de slag

1. Open de Ring-app en selecteer Een apparaat instellen.
   Volg daarna de instructies in de app.
2. Scan deze code.
   Dit identificeert je Ring-apparaat, zodat het instellen snel en eenvoudig is.

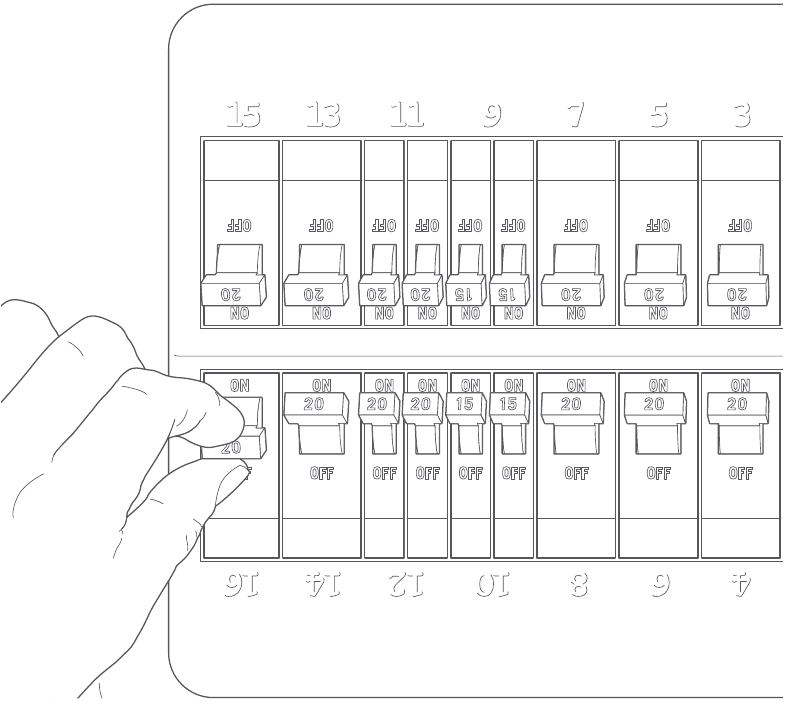

Schakel de stroom uit bij de stroomonderbreker!

Je werkt met elektrische draden tijdens het installatieproces. Als je niet weet waar je stroomonderbreker zich bevindt of hoe je de stroom naar je schijnwerpercircuit uitschakelt, raden we je aan een erkende elektricien in te huren.

Bereid je Floodlight Cam voor op de installatie

Draai eerst de lampen uit de weg, zoals dit...

Als je op een dakrand of oversteek monteert, staat je camera al in de juiste positie.

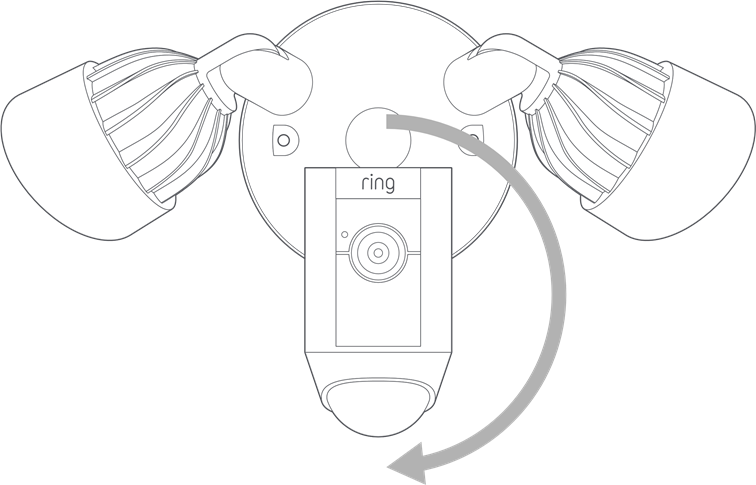

Als je aan een muur monteert, draai je de camera als volgt in positie...

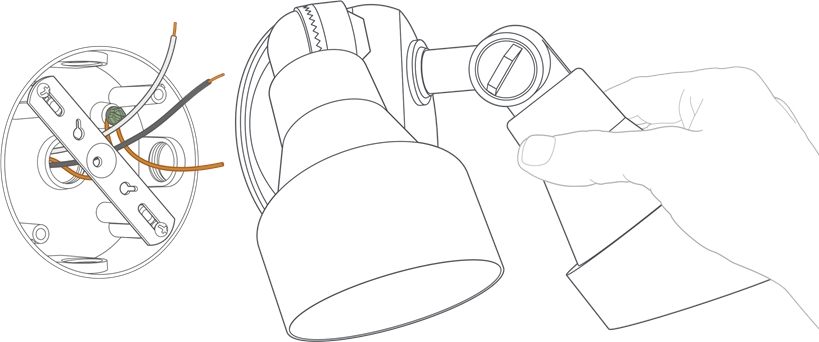

Verwijder je bestaande schijnwerper

Terwijl de stroom is uitgeschakeld bij de stroomonderbreker, verwijder je je bestaande schijnwerper uit de aansluitdoos waaraan deze is bevestigd en ontkoppel je de draden.

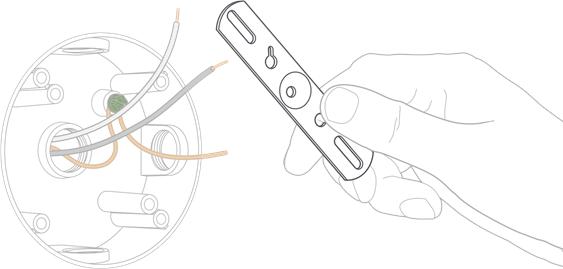

Als er een metalen beugel aan je aansluitdoos is bevestigd, verwijder die dan ook.

Kies je schroeven

Selecteer een set schroeven uit de zakken gemarkeerd met "A" tot en met "F" die in je aansluitdoos passen om de metalen montagebeugel vast te zetten. Eén maat past hier niet op alles, dus we hebben er verschillende opgestuurd.

Bewaar een schroef uit zak B of C. Die heb je in de volgende stap nodig.

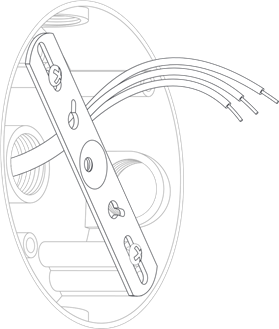

Bevestig de metalen montagebeugel

Met de schroeven die je in de vorige stap hebt geselecteerd, zet je de metalen montagebeugel vast aan je aansluitdoos met behulp van een van beide paren schroefgaten. Zorg ervoor dat je de beugel zo uitlijnt dat de tekst "FRONT" naar buiten wijst.

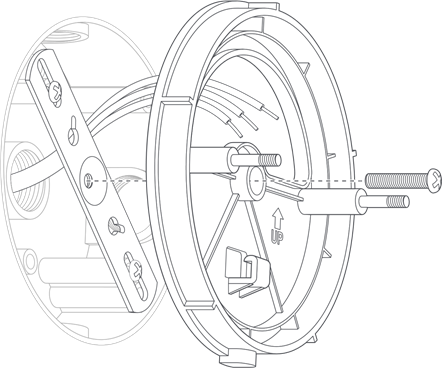

Installeer de plastic montageplaat

Trek voorzichtig aan de opening van de plastic plaat om deze van de armatuur los te maken en voer vervolgens je stroomdraden door de opening.

Terwijl je stroomdraden door de montageplaat zijn gevoerd, centreer je deze over de metalen montagebeugel. Als je op een muur installeert, moet de "UP"-pijl omhoog wijzen. Als je onder een dakrand installeert, moet deze naar de muur wijzen.

Steek vervolgens een van de schroeven uit zak B of C in het middelste gat en draai deze vast om hem vast te zetten.

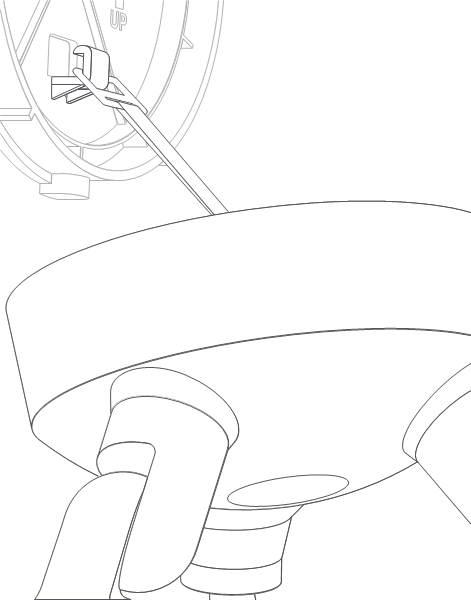

Hang hem op

Zoek de nylon band aan de achterkant van je Floodlight Cam-armatuur en lus de gesp aan het uiteinde over de haak op de montageplaat. Zorg ervoor dat de gesp en de haak goed vastzitten voordat je de armatuur loslaat.

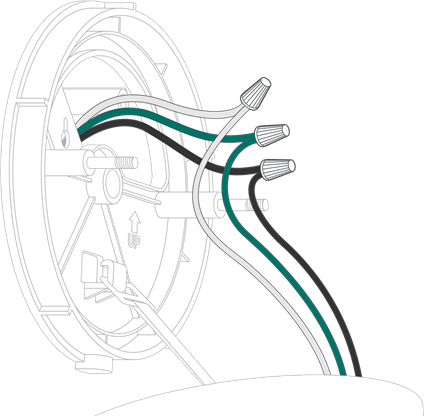

Sluit de draden aan

De groene draad op je Floodlight Cam is de aardingsdraad. Terwijl de stroom nog steeds is uitgeschakeld bij de stroomonderbreker, gebruik je een draadmoer uit de zak gemarkeerd met "G" om de groene (of aardings-) draad van je Floodlight Cam aan te sluiten op de groene draad die uit je aansluitdoos komt.

De witte draad op je Floodlight Cam is een neutrale draad. Gebruik een andere draadmoer uit de zak gemarkeerd met "G" om de witte draad van je Floodlight Cam aan te sluiten op de witte (of neutrale) draad die uit je aansluitdoos komt.

De zwarte draad op je Floodlight Cam is een spanningsdraad. Gebruik een andere draadmoer uit de zak gemarkeerd met "G" om de zwarte draad van je Floodlight Cam aan te sluiten op de zwarte (of spannings-) draad die uit je aansluitdoos komt.

Geef alle 3 de draadverbindingen en draadmoeren een voorzichtige ruk om er zeker van te zijn dat ze goed vastzitten.

Als je de draden die uit je aansluitdoos komen niet gemakkelijk kunt identificeren, of als je moeite hebt met het aansluiten ervan, of er niet prettig bij voelt, raadpleeg dan een erkende elektricien.

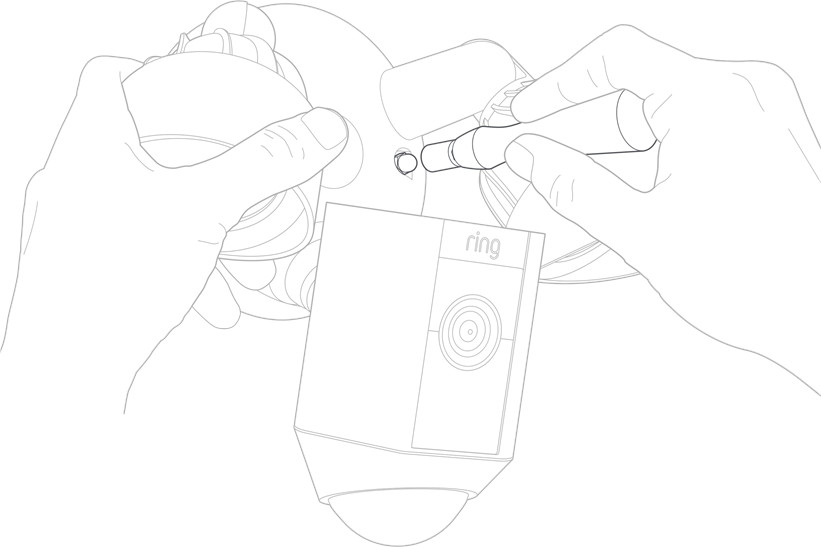

Monteer de armatuur

Steek de stroomdraden in de aansluitdoos en lijn vervolgens de twee gaten op de armatuur uit met de schroefdraadpennen op de plastic montageplaat. Schuif de armatuur op de pennen en duw deze stevig op zijn plaats.

Zet je armatuur vast met twee van de zeskantmoeren uit zak G over de uiteinden van de schroefdraadpennen. Verwijder de omkeerbare bit uit de meegeleverde schroevendraaier en gebruik de handgreep om de zeskantmoeren vast te draaien.

Zodra je Floodlight Cam is vastgezet, breng je een weerbestendige siliconenkit of afdichtmiddel (niet inbegrepen) aan rond de buitenkant, waar de Floodlight Cam en de aansluitdoos elkaar raken.

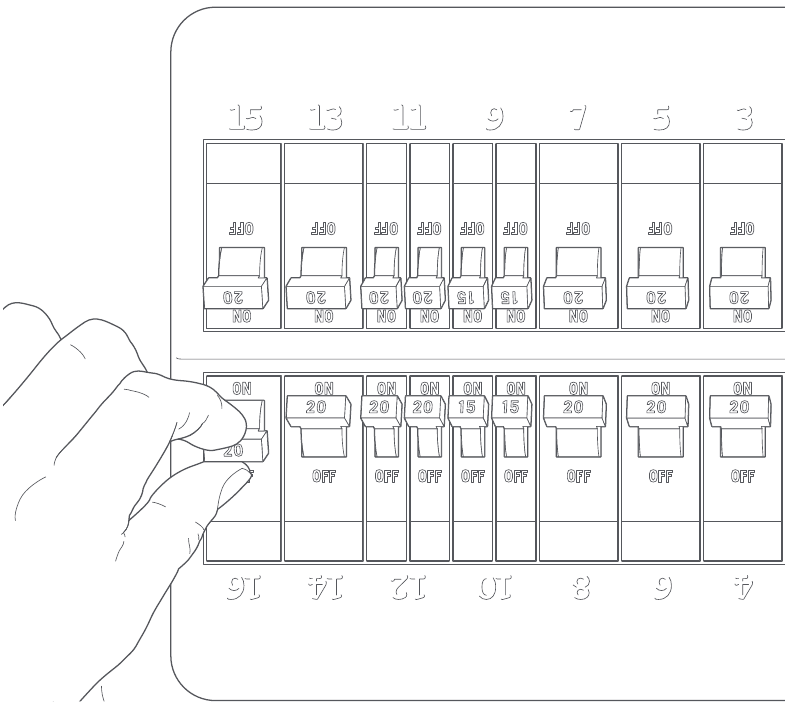

Schakel de stroom weer in bij de stroomonderbreker

Nu je Floodlight Cam is geïnstalleerd, kun je de stroom weer inschakelen bij de stroomonderbreker. De lampen op je Floodlight Cam knipperen zodra deze is ingeschakeld.

Voltooi de installatie in de Ring-app

Zodra je Floodlight Cam is ingeschakeld, volg je de instructies om verder te gaan met de installatie in de app.

Gratis Ring Protect-abonnement gedurende 30 dagen

Je nieuwe apparaat wordt geleverd met een gratis proefperiode van 30 dagen van Ring Protect. Met deze uitgebreide abonnementsservice kun je je video- en fotogeschiedenis op elk gewenst moment bekijken, opslaan en delen, zodat je nooit een moment mist.*

Om Ring Protect na het einde van je gratis proefperiode te blijven gebruiken, ga je naar ring.com/protect-plans om abonnementen en prijzen te vergelijken.

*Je gratis proefperiode is niet van toepassing op locaties met een bestaand Ring Protect-abonnement. Zie ring.com/protect-plans voor meer informatie over de bewaarperiode van je abonnement.

VEILIGHEIDSINFORMATIE

Risico op elektrische schok.
Koppel de stroom los bij de zekering of stroomonderbreker voordat je gaat installeren.

Controleer of de voedingsspanning correct is. Sluit het armatuur aan op een 100 VAC~240 VAC 50/60 Hz-stroombron.

Aard het armatuur op de juiste manier.
Volg altijd de codenormen bij het installeren van bedrade aansluitingen.

Brandgevaar. Niet installeren in de buurt van brandbare of ontvlambare oppervlakken.

LET OP: Sluit deze armatuur niet aan op een dimmer of timer.

Je Floodlight Cam moet worden geïnstalleerd op een weerbestendige 4" ronde elektrische doos die door UL is goedgekeurd.

Deze handleiding is uitsluitend bedoeld voor informatieve doeleinden. Werken met elektriciteit kan gevaarlijk zijn, tenzij de juiste veiligheidsmaatregelen worden genomen. Als je je niet prettig voelt of geen ervaring hebt met de processen en gereedschappen die in deze handleiding worden beschreven, raden we je aan een erkende elektricien in te huren.
