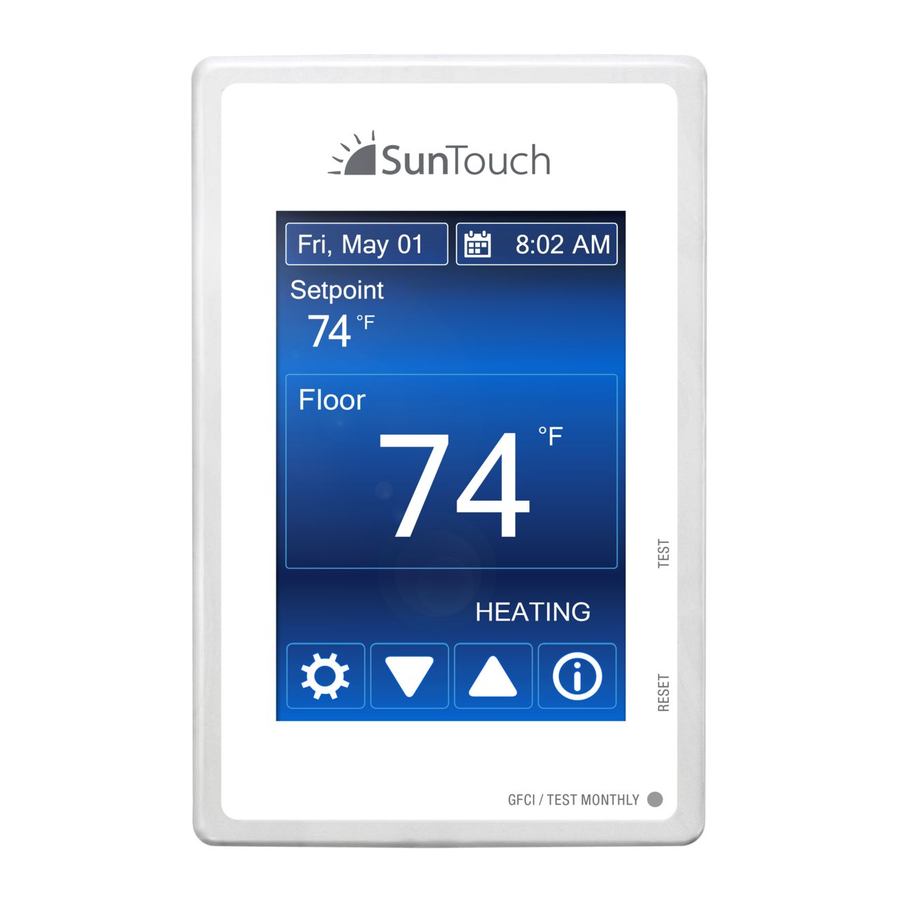

SunTouch SunStat Command 108001-108005 handleiding

Kenmerken

• Vloertemperatuur regeling met optionele luchtsensor modus
• Touchscreen display met meerdere kleurenthema's
• Dun profiel met verwijderbare, overschilderbare sierring
• Eenvoudig te gebruiken programma's en planning
• Domotica systeem integratie
• Uitgebreide help schermen
• Drie jaar garantie

Houd er rekening mee dat lokale voorschriften kunnen vereisen dat deze regelaar wordt geïnstalleerd of aangesloten door een elektricien.

Dit apparaat voldoet aan Deel 15 van de FCC-regels en aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Lees deze handleiding VOORDAT u deze apparatuur gebruikt.

Het niet lezen en opvolgen van alle veiligheids- en gebruiksinformatie kan leiden tot de dood, ernstig persoonlijk letsel, schade aan eigendommen of schade aan de apparatuur.
Bewaar deze handleiding voor toekomstig gebruik.

Belangrijke veiligheidsinformatie

Dit is een veiligheidswaarschuwingssymbool. Het veiligheidswaarschuwingssymbool wordt alleen weergegeven of gebruikt met een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG), een afbeelding en/of een veiligheidsboodschap om gevaren te identificeren.
Wanneer u dit symbool alleen of met een signaalwoord op uw apparatuur of in deze handleiding ziet, wees dan alert op het potentieel voor de dood of ernstig persoonlijk letsel.

Deze afbeelding waarschuwt u voor elektriciteit, elektrocutie en schokgevaren.

Dit symbool identificeert gevaren die, indien niet vermeden, kunnen leiden tot de dood of ernstig letsel.

Dit symbool identificeert gevaren die, indien niet vermeden, kunnen leiden tot licht of matig letsel.

Dit symbool identificeert praktijken, acties of het nalaten van handelingen die kunnen leiden tot schade aan eigendommen of schade aan de apparatuur.

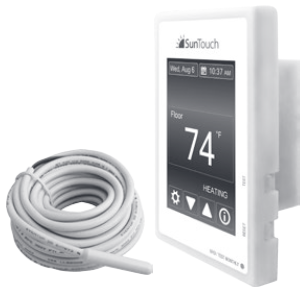

Inhoud van de doos

• SunStat Command thermostaat
• Vloersensor
• Schroevendraaier
• Installatiehandleiding
• 2 machineschroeven
• 5 kroonstenen

Benodigde materialen

• Elektrische doos (moet UL-goedgekeurd zijn en de juiste maat hebben)
• Kroonstenen (moet UL-goedgekeurd zijn en de juiste maat hebben)
• Flexibele of stijve buis (indien vereist, moet UL-goedgekeurd zijn en de juiste maat hebben)
• Elektrische bedradingskabel van 12 of 14 AWG (UL-goedgekeurd)
• Nagelplaat
• Het lijmpistool en warme lijm

Locatie

• Thermostaat is uitsluitend ontworpen voor droge locaties binnenshuis.
• Niet installeren waar tocht, direct zonlicht, warmwaterleidingen, leidingen of andere oorzaken zijn voor onnauwkeurige temperatuurmetingen.
• Niet installeren waar elektrische interferentie is van apparatuur, apparaten of andere bronnen.
• Installeer uit de buurt van alle waterbronnen, zoals gootstenen, en op ten minste 1,2 m afstand van douches en badkuipen.
• Houd rekening met gemakkelijke toegang voor bedrading, weergave en aanpassing.
• Installeer op een geschikte hoogte, normaal gesproken ongeveer 1,4 m tot 1,5 m van de vloer.

Specificaties

Stroomvoorziening	120/240 V (ac), 60 Hz, 3 watt
Maximale belasting	15 ampère, resistief
Maximaal vermogen	1800 watt bij 120 VAC
	3600 watt bij 240 VAC
GFCI	Klasse A (5 milliampère trip)
Goedkeuringen	UL 943, UL 873, UL 991, FCC voldoet aan klasse B: ICES-003 & FCC Part 15B
Omgevingsomstandigheden	32 tot 86°F (0 tot 30°C), <90% RV niet-condenserend
Vloersensor	Thermistor, 10k NTC-type, 300 V omhulde kabel, 15' lang

Installatie

De installatie moet worden uitgevoerd door gekwalificeerde personen, in overeenstemming met de lokale voorschriften, ANSI/NFPA 70 (NEC Artikel 424) en CEC Deel 1 Sectie 62, waar van toepassing. Raadpleeg voorafgaand aan de installatie de lokale voorschriften om te begrijpen wat acceptabel is. Voor zover deze informatie niet consistent is met de lokale voorschriften, moeten de lokale voorschriften worden gevolgd. Hoe dan ook, elektrische bedrading is vereist van een stroomonderbreker of ander elektrisch circuit naar de regelaar. Het wordt aanbevolen dat een elektricien deze installatiestappen uitvoert. Houd er rekening mee dat lokale voorschriften kunnen vereisen dat dit product door een elektricien wordt geïnstalleerd.

De volgende voorzorgsmaatregelen moeten in acht worden genomen:

Vergeet NOOIT de vloersensor te installeren die bij de thermostaat is meegeleverd.

Breng het systeem NOOIT volledig in bedrijf voordat de tegel- of vloerinstallateur heeft geverifieerd dat alle cementmaterialen volledig zijn uitgehard (meestal twee tot vier weken na installatie).

Gebruik ALTIJD koperen voedingsgeleiders naar de thermostaat. Gebruik geen aluminium.

Bedraad ALTIJD alle circuits als Klasse 1, elektrische licht- en stroomcircuits.

Bedraad ALTIJD alle circuits met isolatie die minimaal 600 V is.

Monteer deze regelaar ALTIJD op een geaarde elektrische doos.

Gebruik ALTIJD voedingskabels die geschikt zijn voor minimaal (194°F) 90°C.

Zoek ALTIJD hulp als er een probleem optreedt. Als u ooit twijfelt over de juiste installatieprocedure, of als het product beschadigd lijkt te zijn, moet de fabriek worden gebeld voordat u verdergaat met de installatie.

Om het risico op persoonlijk letsel en/of overlijden te voorkomen, moet u ervoor zorgen dat er geen stroom op het product wordt aangesloten totdat het volledig is geïnstalleerd en klaar is voor de eindtest. Alle werkzaamheden moeten worden uitgevoerd met de stroom uitgeschakeld naar het circuit waaraan wordt gewerkt. Om het risico op elektrische schokken te verminderen, mag u geen verbinding maken met een circuit dat werkt op meer dan 150 V naar aarde.

Stroomvoorziening

Trek de voedingskabel naar de locatie van de regelaar.

• Laat ongeveer 15 tot 20 cm draad over voor aansluitingen.
• Deze bedrading moet maat 12 of 14 AWG zijn, in overeenstemming met de lokale voorschriften.
• Een gekwalificeerd persoon moet een speciaal circuit van het hoofdstroomonderbrekerpaneel naar de locatie van de regelaar leiden. Als een speciaal circuit niet mogelijk is, is het acceptabel om een bestaand circuit aan te boren. Er moet echter voldoende capaciteit zijn om de belasting (ampères) van het vloerverwarmingssysteem dat wordt geïnstalleerd en alle apparaten die waarschijnlijk op het circuit worden gebruikt, zoals een föhn of stofzuiger, aan te kunnen.
• Vermijd circuits met geballasteerde verlichting, motoren, afzuigventilatoren of bubbelbadpompen om de kans op interferentie te verminderen.
• De stroomonderbreker moet worden beoordeeld op 20 ampère voor totale circuitbelastingen tot 15 ampère. Een 15-ampère stroomonderbreker kan worden gebruikt voor totale circuitbelastingen tot 12 ampère.
• Een GFCI (aardlekschakelaar) of AFCI (vlamboogbeveiligingsschakelaar) type stroomonderbreker kan worden gebruikt, maar is niet nodig.

Zorg ervoor dat 120 VAC wordt geleverd aan 120 VAC-kabels en dat 240 VAC wordt geleverd aan 240 VAC-kabels. Anders kan er gevaarlijke oververhitting en brandgevaar ontstaan. Overschrijd de 15 ampère op deze regelaar niet.

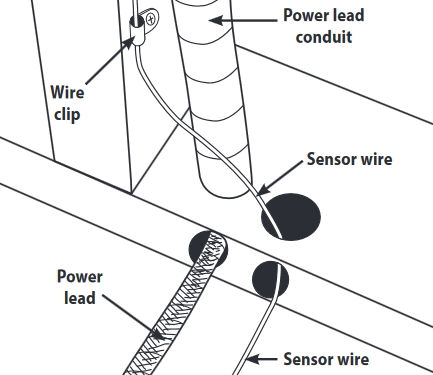

Werk aan de bodemplaat

• Boor of beitel gaten in de bodemplaat zoals aangegeven. Het ene gat is voor het geleiden van de stroomleiding en het andere is voor de thermostaatsensor. Deze gaten moeten zich direct onder de elektrische doos(en) bevinden.

  Voor retrofit installaties, snijd gipsplaat uit en beitel de bodemplaat uit om draden naar de regelaar te leiden.

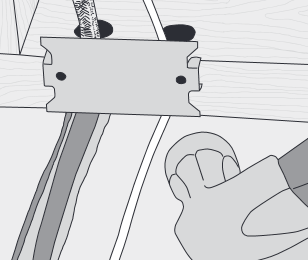

SunStat sensor installatie

• De SunStat sensor kan worden geïnstalleerd met of zonder elektrische buis, afhankelijk van de codevoorschriften. Een buis wordt aanbevolen voor extra bescherming tegen spijkers en schroeven.
• Plaats de sensor niet in dezelfde buis als de stroomkabels om mogelijke interferentie te voorkomen. Open een aparte knock-out aan de onderkant van de thermostaatdoos. Voer de sensor (en de buis, indien gebruikt) door de knock-out, naar beneden door de uitsparing in de bodemplaat en naar buiten in de vloer waar de verwarmingskabel wordt geïnstalleerd.
• Als de sensordraad aan de muurstijl moet worden bevestigd, wacht dan tot de draad of mat en de sensor volledig op de vloer zijn geïnstalleerd.
• Meet op de sensorlocatie minstens 1' in het verwarmde gebied. Markeer de plek waar de sensor aan de vloer wordt bevestigd. Zorg ervoor dat de sensor precies tussen twee van de verwarmingsdraden wordt geplaatst. Zorg ervoor dat de sensordraad geen verwarmingsdraden kruist.
• Plaats de sensor niet buiten het verwarmde gebied of in een opening tussen verwarmingsdraden die breder is dan de rest van de vloer. Plaats de sensor niet waar direct zonlicht, warmwaterleidingen, verwarmingskanalen of verlichting eronder een onnauwkeurige temperatuurmeting veroorzaken. Plaats de sensor niet waar een isolerend item zoals een tapijt waarschijnlijk wordt geplaatst.
• Om ervoor te zorgen dat de sensorpunt geen hoog punt in de vloer creëert, kan het nodig zijn om een kanaal in de vloer te beitelen en de sensorpunt in het kanaal te leggen. Lijm de punt vast met hete lijm.
• Knip de sensordraad niet door en verwijder de zwarte kabelbeschermer niet.

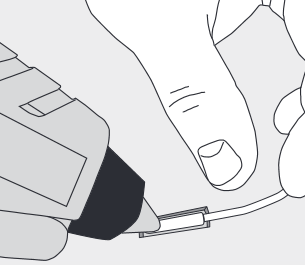

  Strip de draaduiteinden tot 1/8" lang.


Vloerverwarmingsmat of kabel stroomkabel installatie

• De afgeschermde stroomkabel kan worden geïnstalleerd met of zonder elektrische buis (aanbevolen voor extra bescherming tegen spijkers of schroeven), afhankelijk van de codevoorschriften.
• Verwijder een van de knock-outs in de elektrische doos om de stroomkabel te geleiden. Als een elektrische buis niet vereist is door de code, installeer dan een draadkraag om de stroomkabels vast te zetten waar ze de doos binnenkomen. Als een buis vereist is door de code, installeer dan 1/2" (minimaal) buis van de bodemplaat tot aan de elektrische doos. Voor meerdere stroomkabels (meerdere kabels), installeer 3/4" buis.
• Zet een stalen nagelplaat over de uitsparing in de bodemplaat om de draden later te beschermen tegen plintnagels.

SunStat relais voorbedrading

Een SunStat Relay C3 wordt gebruikt wanneer meer dan 15 ampère moet worden geregeld door één SunStat thermostaat. De SunStat Command is alleen compatibel met de SunStat Relay C3. Gebruik geen andere modellen.

• Trek een 18 AWG tot 24 AWG 2-aderige afgeschermde draad van de relaislocatie naar deze regellocatie. De draad mag maximaal 30 m lang zijn.
• Strip de draaduiteinden tot 1/8" lang.
  Raadpleeg de instructies die bij de SunStat Relay C3 zijn geleverd voor meer informatie.

Domoticasysteem voorbedrading

Een kortsluiting of 24 VAC tussen de Away- en Com-aansluiting schakelt de thermostaat tussen de 'Away'-temperatuur en de normale werking.

• Trek een 18 AWG tot 24 AWG 2-aderige afgeschermde draad van de domotica-regelaar naar deze regellocatie.
• Strip de draaduiteinden tot 1/8" lang.

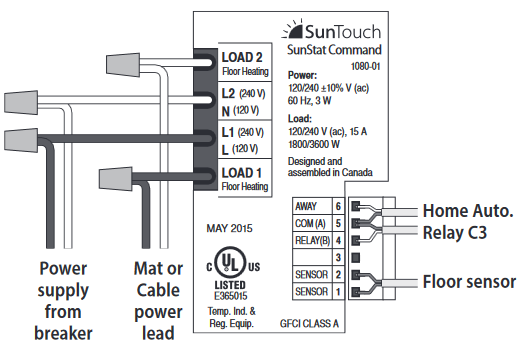

Thermostaatbedrading

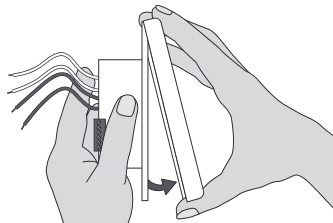

Voordat u de draden aan de achterkant van de thermostaat aansluit, maakt u de voorkant van het display los van de basis. Terwijl u het basisgedeelte in één hand houdt, trekt u de onderste helft van de voorkant van het display naar u toe om het van de basis af te draaien.

Gebruik de kroonstenen die bij de thermostaat zijn meegeleverd:

• Sluit de aarddraad van de stroomvoorziening aan op de aarddraad van de vloerverwarmingsstroomkabel. Als de elektrische doos van metaal is, gebruik dan een kort stuk draad om de aarddraden aan te sluiten op de aardingsschroef.
• Sluit de witte draad met het label LOAD 2 op de thermostaat aan op de witte (of blauwe voor 240 VAC) draad van de verwarmingsmat of kabel stroomkabel.
• Sluit de zwarte draad met het label LOAD 1 op de thermostaat aan op de zwarte draad van de verwarmingsmat of kabel stroomkabel.
• Voor 120 VAC-aansluitingen wordt de L-draad aangesloten op de zwarte (L) hete geleider van het stroomonderbrekerpaneel. De N-draad wordt aangesloten op de witte (N) nulleider.
• Voor 240 VAC-aansluitingen wordt de L1 aangesloten op de ene kant van de 240 VAC-voeding van het stroomonderbrekerpaneel en de L2 op de andere.


Sensor-, relais- en domotica-aansluitingen worden gemaakt op het klemmenblok door de draden in de vierkante openingen te steken en de schroeven aan de zijkant vast te draaien.

• Sluit de sensordraden aan op de SENSOR-aansluitingen op de thermostaat. Deze aansluitingen zijn niet polariteitsgevoelig.
• Voor een SunStat Relay C3 sluit u 2 draden van het relais aan op de Com- en Relay-aansluitingen op de thermostaat. Zorg ervoor dat de Com-draad op het relais dezelfde geleider is die is aangesloten op de Com-aansluiting op de thermostaat.
• Sluit de Away- en Com-aansluitingen aan op de juiste geleiders van een domoticasysteem. Raadpleeg de instructies voor de domotica-regelaar voordat u deze aansluitingen maakt.

Zorg ervoor dat de draadverbindingen goed vastzitten door er voorzichtig aan te trekken. Anders kan er vonkvorming optreden, waardoor gevaarlijke oververhitting en mogelijk brandgevaar ontstaan. Voor extra veiligheid wikkelt u elke kroonsteenverbinding af met isolatietape.

Thermostaatinstallatie afronden

• Zorg ervoor dat alle verbindingen goed vast zitten.
• Duw de draden voorzichtig terug in de elektriciteitskast. Gebruik de bediening niet om ze aan te duwen.
• Gebruik de meegeleverde schroeven om de thermostaatvoet aan de elektriciteitskast te bevestigen. Draai de schroeven niet te strak aan.
• Wanneer u de voorkant van het display terugplaatst, lijnt u de bovenrand uit met de voet en draait u de onderkant naar de voet toe. Zorg ervoor dat de pinnen niet verbogen zijn bij het aansluiten.

LET OP:
Zorg ervoor dat de mortel voldoende tijd heeft gehad om volledig uit te harden voordat u het systeem langer dan een korte test gebruikt.

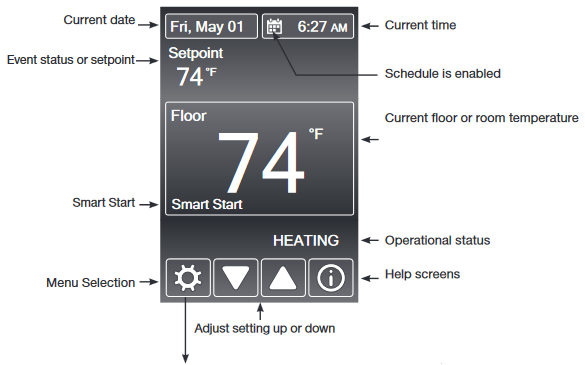

Touchscreen-bediening

Raak de tijd, datum of temperatuur aan om snel toegang te krijgen tot de instellingen. Geavanceerde instellingen zijn toegankelijk door op de knop Instellingen te drukken.

Huidige datum Aanraken om datum en tijd te wijzigen
Gebeurtenisstatus of instelpunt Aanraken om te schakelen tussen zichtbare items
Smart Start Wordt weergegeven als de verwarming is ingeschakeld vóór een geplande gebeurtenistijd
Menuselectie Aanraken om menu-items weer te geven
Huidige tijd Aanraken om datum en tijd te wijzigen
Schema is ingeschakeld Aanraken om het schema te wijzigen
Huidige vloer- of kamertemperatuur De instelling 'Regeling' voor de vloer- of kamertemperatuur in het menu 'Setup' bepaalt welke temperatuur wordt weergegeven. 'Kamermaximum' of 'Vloermaximum' verschijnen hieronder als de doeltemperatuur wordt beperkt door een andere instelling.
Helpschermen Instelling aanpassen Gebruik deze knop om meer te lezen over de instelling die momenteel wordt weergegeven. De actieve weergave blijft behouden na het sluiten van het helpscherm.

Menu's

Druk op om te accepteren. Druk op om terug te keren naar de vorige weergave.

TIJD

Tijd en datum	Stel de tijd en datum in
Opties	Tijdnotatie, zomertijd

SETUP

Vloer maximum	40 tot 99°F (4,5 tot 37°C)
Kamer maximum	60 tot 95°F (15,5 tot 35°C)
Regeling	Vloer, kamer
Vloertemperatuur afwezig instellen	UIT, 40 tot 99°F (4,5 tot 37°C)
Kamertemperatuur afwezig instellen	UIT, 40 tot 95°F (15,5 tot 35°C)

SCHEMA

Stel de tijd en temperatuur in voor de gebeurtenissen Opstaan, Vertrekken, Terugkomen en Slapen
Nieuw programma	Nieuw programmaschema maken
Smart Start	Uit, aan
Programma	Uit, aan

DISPLAY

Temperatuureenheden	°F, °C
Helderheid opstaan/terugkomen	Uit, 30 tot 100%
Helderheid vertrekken/slapen	Uit, 30 tot 100%
Displaythema	Licht, blauw, nacht, latte, espresso
Talen	Engels, Spaans, Frans
Scherm reinigen	Nee, ja

TOOLBOX

Fout	Geeft een foutmelding weer als er een fout is
Verwarmingsuren	Geeft de bedrijfsuren weer
Kamercompensatie	-5 tot +5 °
Softwareversie	Geeft het type en de softwareversie weer
Standaardinstellingen laden	Laad de fabrieksinstellingen in het geheugen

HOME Menu afsluiten

SunStat uitschakelen. Raak het display aan voor de inschakeloptie.

Bediening

Inschakelen

• Schakel de stroomtoevoer in op de stroomonderbreker.
• De SunStat Command laadt de opgeslagen instellingen in het geheugen.

Verwarmingsbediening

Standaard regelt de SunStat Command het verwarmingssysteem om een geselecteerde vloertemperatuur te handhaven. Dit kan worden omgeschakeld naar kamertemperatuurregeling in het menu Setup. Er zijn ook maximuminstellingen voor vloer en kamer beschikbaar om de temperaturen te beperken.

GFCI-testen en GFCI-lichtbediening

• Druk maandelijks op de testknop op de aardlekschakelaar om te controleren of de aardlekfunctie werkt. Het aardlekcontrolelampje knippert rood nadat u op de testknop hebt gedrukt. Om de normale werking te hervatten, drukt u op de resetknop.
• Als u op test drukt en er geen rood knipperend aardlekcontrolelampje verschijnt, is de beveiliging verloren en moet de eenheid worden vervangen.
• Als het aardlekcontrolelampje blijft knipperen nadat u op de resetknop hebt gedrukt, is de beveiliging verloren en moet de eenheid worden vervangen.
• Als de aardlekschakelaar tijdens normaal gebruik wordt geactiveerd, drukt u op de resetknop om de werking te hervatten. Als deze opnieuw wordt geactiveerd, moet het elektrische vloerverwarmingssysteem worden geïnspecteerd en getest door een gekwalificeerde technicus.
• Als het aardlekcontrolelampje tijdens normaal gebruik afwisselend tussen hoge en lage helderheid knippert, heeft de eenheid het einde van zijn levensduur bereikt en moet deze worden vervangen.

Uitschakelen

• Om de thermostaat uit te schakelen, drukt u op de knop en selecteert u in het weergegeven scherm.
• Om de werking te herstellen, raakt u het scherm aan en selecteert u de weergegeven inschakelknop.

Tijdmenu

Stel de tijd en datum in. Selecteer 'Options' (Opties) om toegang te krijgen tot andere instellingen. De tijdnotatie kan worden ingesteld op een 12-uurs of 24-uurs weergave. Automatische zomertijd kan worden ingesteld op Uit of Aan.

Setupmenu

Vloer- of kamermaximum

• Selecteer de maximumtemperaturen voor vloer en kamer in het menu Setup. Deze maximuminstellingen worden gebruikt om temperatuurgevoelige vloeren te beschermen of om oververhitting van de ruimte te voorkomen.
• 'Max' wordt op het scherm weergegeven wanneer de thermostaat de warmteafgifte beperkt in overeenstemming met de instelling Vloermaximum of Kamermaximum.

Regeling

• De instelling 'control' (regeling) bepaalt of de thermostaat werkt om een vloertemperatuur of de kamertemperatuur te handhaven.

Afwezigheidsinstellingen

• In het menu Setup kan de temperatuur Vloer afwezig of Kamer afwezig worden geselecteerd of worden ingesteld op Uit (de standaard).
• Een domoticasysteem kan de temperatuurinstellingen Afwezig in- en uitschakelen.

Schemamenu

De thermostaat bevat standaard één programma voor doordeweekse dagen, een zaterdagprogramma en een zondagprogramma.

• Druk op om tussen programma's te schakelen.
• Om de tijd of temperatuur voor een gebeurtenis opstaan, vertrekken, terugkomen of slapen te bewerken, raakt u de weergegeven tijd of temperatuur aan. Kies 'Skip' (Overslaan) om een gebeurtenis niet te gebruiken.
• Om het schema te verdelen over een andere groepering van dagen, selecteert u 'New Program' (Nieuw programma). U wordt gevraagd om te bevestigen dat u de huidige set programma's wilt verwijderen.
• Selecteer dagen om samen te groeperen in de nieuwe programma's.
• Elke dag van de week moet afzonderlijk of binnen een groep worden geselecteerd voordat u de programma-instellingen verlaat.

SmartStart

• SmartStart anticipeert op de tijd die nodig is om een geplande temperatuur te bereiken aan het begin van een gebeurtenis. Wanneer Smart Start is ingesteld op Uit, is er extra tijd nodig om de ingestelde temperatuur te bereiken.

Programma

• Stel in op Aan om het schema te volgen. Stel in op Uit om de hele tijd dezelfde temperatuur te gebruiken.

Displaymenu

In het menu Display kunt u de gewenste weergave-eenheden, helderheid, kleurenthema's en taalopties aanpassen. Een functie Scherm reinigen maakt het mogelijk om het scherm te reinigen zonder de werking te beïnvloeden.

Toolboxmenu

Fout

• Als er momenteel een fout is, wordt deze als eerste item weergegeven.

Verwarmingsuren

• Geeft de verwarmingsduur per dag of maand weer.

Kamercompensatie

• Deze functie kan de werking compenseren om rekening te houden met over- of onderverwarming op de sensorlocatie.

Softwareversie

• Geeft de softwareversie van het product weer.

Standaardinstellingen laden

• Selecteer 'yes' (ja) om de fabrieksinstellingen opnieuw te laden.

Gids voor probleemoplossing

Het wordt ten zeerste aanbevolen dat een gekwalificeerde, erkende elektricien de verwarmingskabels en gerelateerde elektrische componenten installeert. Raadpleeg de gids voor probleemoplossing hieronder als er problemen met het systeem ontstaan.

Alle elektrische probleemoplossing moet worden uitgevoerd met de stroom van het circuit verwijderd, tenzij anders vermeld.

Probleem	Mogelijke oorzaak	Oplossing
'Heating' (Verwarming) wordt weergegeven, maar de vloeren voelen niet warm aan.	De ingestelde temperatuur is te laag om warm aan te voelen.	Verhoog de temperatuurinstelling in kleine stappen.
	Onjuiste of defecte bedrading.	Controleer de vloertemperatuur die op het scherm wordt weergegeven. Als deze temperatuur niet stijgt terwijl 'Heating' (Verwarming) wordt weergegeven, moet de bedrading van de sensor en de stroomkabel worden gecontroleerd door een erkende elektricien.
De ingestelde temperatuur verhoogd, maar 'Heating' (Verwarming) wordt niet op het scherm weergegeven.	De temperatuur kan worden beperkt door een andere instelling.	'Max' wordt op het scherm weergegeven wanneer u een temperatuur probeert aan te passen die is beperkt. Pas de instellingen Vloer maximum of Kamer maximum aan als deze te laag zijn.
	De temperatuur bij de vloer- of kamer sensor is al op de instelling.	'Heating' (Verwarming) wordt alleen weergegeven wanneer de gemeten temperatuur lager is dan de ingestelde temperatuur en de verwarming actief werkt.
Display is niet aan.	Thermostaat staat in de uit-stand.	Raak het midden van het scherm aan. Raak de knop aan om de thermostaat in te schakelen.
	De stroom van de stroomonderbreker is uitgeschakeld.	Controleer de stroomonderbreker of zekering in het elektrische paneel dat de SunStat van stroom voorziet.
	Onjuiste of defecte bedrading.	Laat de bedrading van de stroomkabel controleren door een erkende elektricien.
De verwarming staat aan vóór de geplande tijd.	De SmartStart-functie is ingeschakeld.	'Smart Start' wordt op het scherm weergegeven. Schakel desgewenst de SmartStart-functie uit in het menu Schema.
Fout onvoldoende geheugen	De instellingen zijn niet leesbaar voor de thermostaat.	Selecteer 'Load Defaults' (Standaardinstellingen laden) in het menu Toolbox.
Fout vloersensor	Bedrading of sensor is defect.	Laat een erkende elektricien de bedrading en de sensorweerstand controleren. Vervang de sensor indien nodig.
Fout kamersensor	Interne sensorfout in thermostaat	Laad de fabrieksinstellingen opnieuw. Als de fout nog steeds bestaat, vervangt u het product volgens de garantie-instructies.

Dit product bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade.
Voor meer informatie: Watts.com/prop65

Beperkte garantie van 3 jaar

Watts Radiant garandeert dat dit bedieningselement (het product) vrij is van materiaal- en fabricagefouten gedurende een periode van (3) jaar vanaf de datum van oorspronkelijke aankoop bij geautoriseerde dealers. Gedurende deze periode zal Watts Radiant het product vervangen of de oorspronkelijke kosten van het product terugbetalen naar keuze van Watts Radiant, zonder kosten, indien het product bij normaal gebruik defect blijkt te zijn. Stuur de regelaar terug naar uw distributeur om het garantieproces te starten.

Deze beperkte garantie dekt geen verzendkosten. Evenmin dekt het een product dat is blootgesteld aan misbruik of accidentele schade. Deze garantie dekt niet de kosten van installatie, diagnose, verwijdering of herinstallatie, of eventuele materiaalkosten of verlies van gebruik.

Deze beperkte garantie komt in de plaats van alle andere garanties, verplichtingen of aansprakelijkheden die uitdrukkelijk of impliciet door het bedrijf worden gegeven. In geen geval is Watts Radiant aansprakelijk voor gevolgschade of incidentele schade die voortvloeit uit de installatie van dit product. Sommige staten of provincies staan geen beperkingen toe op de duur van een impliciete garantie, of de uitsluiting of beperking van incidentele of gevolgschade, dus de bovenstaande uitsluitingen of beperkingen zijn mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen.

Watts Radiant Klantenservice
Gratis nummer VS: (800) 276-2419
Fax VS: (417) 864-8161
WattsRadiant.com
Gratis nummer Canada: (888) 208-8927
Fax Canada: (905) 332-7068
Watts.ca

SunTouch Klantenservice
Gratis nummer VS: (888) 432-8932
Fax VS: (417) 831-4067
Gratis nummer Canada: (888) 208-8927
Fax Canada: (905) 332-7068
Latijns-Amerika Tel: (52) 81-1001-8600
Latijns-Amerika Fax: (52) 81-8000-7091
SunTouch.com

©2015 Watts Water Technologies

Referenties

• Over Proposition 65 | Watts
• Watts Canada | Oplossingen voor sanitair, verwarming en waterkwaliteit
• SunTouch | Vloerverwarming & sneeuwsmeltsystemen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SunTouch SunStat Command 108001-108005 handleiding

Beschikbare talen
