SunTouch 500500-120 - Snelstartgids Thermostaat

SAMENVATTING

DE TEMPERATUURSCHAAL WIJZIGEN VAN °C (CELSIUS) NAAR °F (FAHRENHEIT) EN TERUG

Verplaats de dipswitch aan de achterkant van de bediening naar °C of °F.
Opmerking: De andere drie dipswitches worden niet gebruikt.

TEMPERATUUR INSTELLEN

Druk één keer op of om de ingestelde temperatuur op het display te zien verschijnen. Elke volgende keer dat u drukt, wordt de ingestelde temperatuur met één graad gewijzigd.

DE (COMFORT) INGESTELDE TEMPERATUUR OPSLAAN

Selecteer de gekozen ingestelde temperatuur met de knop of . Druk op de knop (2 tot 3 seconden) totdat het pictogram op het display verschijnt.

DE (ECONOMISCHE) INGESTELDE TEMPERATUUR OPSLAAN

Selecteer de gekozen ingestelde temperatuur met de knop of . Druk op de knop (2 tot 3 seconden) totdat het pictogram op het display verschijnt.

AARDFELEKSTROOMONDERBREKER (GFCI) CONTROLEREN

Pas de ingestelde temperatuur aan totdat de verwarmingsindicator (vlammen) op het display verschijnt. Druk op de knop TEST (TESTEN). De test is doorslaggevend als het waarschuwingslampje (GFCI) op de thermostaat AAN is en de stroom naar de belasting is uitgeschakeld (de vlammen blijven wel op het display zichtbaar). Als deze gebeurtenissen niet plaatsvinden, controleer dan de installatie. Druk op de knop RESET (RESET) om de GFCI te resetten.

INSTALLATIE

Meegeleverde onderdelen:

Eén (1) 500500-120 (120 VAC) thermostaat
Twee (2) 6-32 schroeven
Vier (4) soldeerloze connectoren (voor koperdraad)
Eén (1) temperatuursensor met een verlengstuk van 15 voet

SCHAKEL DE STROOM NAAR HET VERWARMINGSSYSTEEM UIT OP HET HOOFDBEDIENINGSPANEEL OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN. HOUD DE LUCHTROOSTERS VAN DE THERMOSTAAT SCHOON EN VRIJ VAN OBSTRUCTIES.

Deze thermostaat moet worden geïnstalleerd door een elektricien of ervaren technicus. De thermostaat moet worden gebruikt met een zelfbeschermend verwarmingssysteem dat is uitgerust met een thermische uitschakeling en stroomonderbreker of zekering.

Deze thermostaat is ontworpen om elektrische vloerverwarmingssystemen te regelen. De resistieve belasting mag niet hoger zijn dan 1920 watt bij 120 VAC (16,0 A). De thermostaat is uitgerust met een aardlekstroomonderbreker (GFCI) en daarom is de isolatie van de lijn en belasting vereist voor de werking. De polariteit van de leidingaansluiting moet worden gerespecteerd. Tijdens een aardfout wordt alleen de stroom in de zwarte draad van de belasting onderbroken. Sluit de thermostaat aan zoals weergegeven in het diagram.

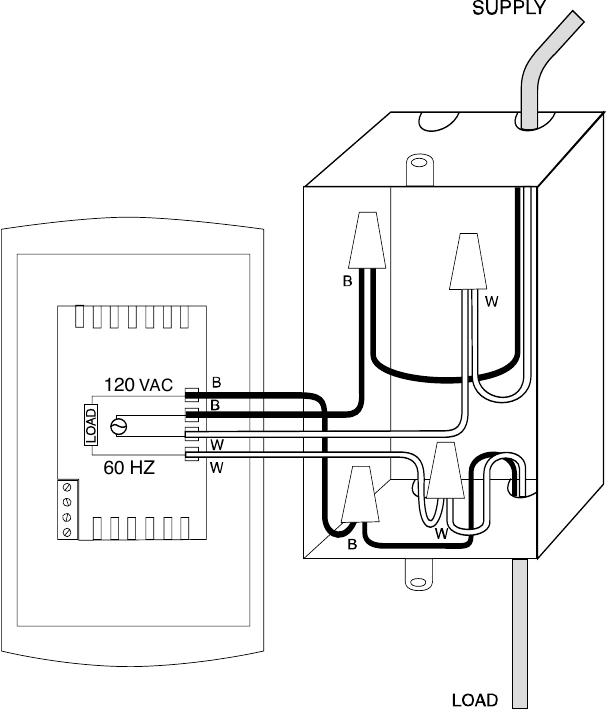

DRADEN AANSLUITEN EN THERMOSTAAT MONTEREN

Sluit de achterste thermostaatdraden aan op de stroomvoorziening en op de belasting met behulp van soldeerloze connectoren voor koperdraden. Zie het schematische diagram hieronder.

Duw de overtollige draad terug in de elektriciteitskast om interferentie met de thermostaat te voorkomen. Zet de thermostaat vast met twee (2) 6-32 schroeven van 1-1/4 inch lang. Zodra de thermostaat correct is geïnstalleerd, schakelt u de stroom naar het verwarmingssysteem weer in.

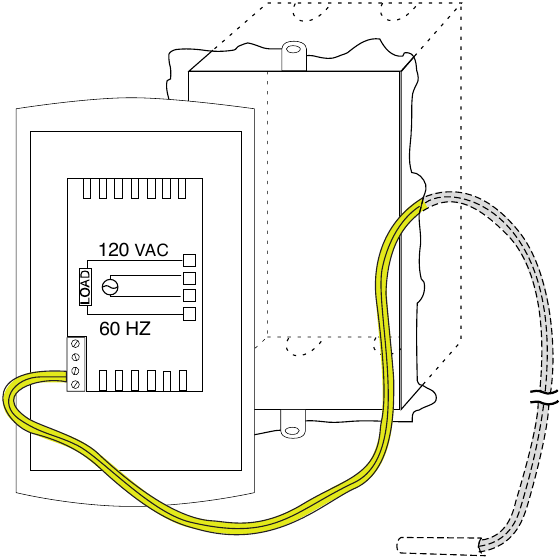

TEMPERATUURSENSORDRAAD AANSLUITEN

Sluit de sensordraad aan op de twee onderste schroeven van het aansluitblok aan de achterkant van de thermostaat (er hoeft geen polariteit te worden gerespecteerd). De draad moet buiten de elektriciteitskast lopen en de muur volgen tot aan de vloer. De meetsonde moet in een representatief warmtegebied worden geplaatst voor maximale systeemprestaties. De meetsonde moet in het midden tussen de draden in de mat worden geplaatst. De sondedraad mag geen verwarmingsdraden kruisen en de temperatuursensor mag niet direct of naast een verwarmingsdraad liggen.

INSCHAKELEN

Om de thermostaat in te schakelen:

Wanneer de stroom voor de eerste keer wordt ingeschakeld, moet het display de vloertemperatuur weergeven. Andere informatie kan op het display verschijnen als de installatie defect is of niet voldoet aan de instructies. Het waarschuwingslampje (GFCI) moet uit zijn.

Het bericht L0 verschijnt op het display als de temperatuursensor niet is aangesloten, defect is of de temperatuur lager is dan 0°C (32°F). Ook is de verwarmingsindicator aanwezig op het display en zijn de relais gesloten (er gaat stroom naar de belasting).

Het bericht E1 verschijnt op het display als de temperatuursensor kortgesloten is. Het bericht HI verschijnt op het display als de temperatuur hoger is dan (99°F).

Als er iets anders op het display verschijnt, druk dan op de knop terwijl u de knop RESET (RESET) indrukt en loslaat.

AARDFELEKSTROOMONDERBREKER (GFCI) CONTROLEREN

Pas de ingestelde temperatuur aan totdat de verwarmingsindicator () op het display verschijnt. Druk op de knop TEST (TESTEN). De test is doorslaggevend als het waarschuwingslampje (GFCI) op de thermostaat AAN is en de stroom naar de belasting is uitgeschakeld. Als deze gebeurtenissen niet plaatsvinden, controleer dan de installatie. Druk op de knop RESET (RESET) om de GFCI te resetten.

Als de GFCI-test mislukt:
Controleer de belastingsdraden. De thermostaat moet in de verwarmingsmodus staan om de test uit te voeren (verwarmingsindicator AAN).

De GFCI-test moet maandelijks worden uitgevoerd. Als de test mislukt, schakel dan de elektrische stroom naar het verwarmingssysteem uit en neem contact op met de klantenservice of stuur de thermostaat terug naar uw leverancier voor verificatie. Als het waarschuwingslampje tijdens normaal bedrijf gaat branden, schakel dan de stroom naar het verwarmingssysteem uit en laat een elektricien de installatie controleren.

WERKING

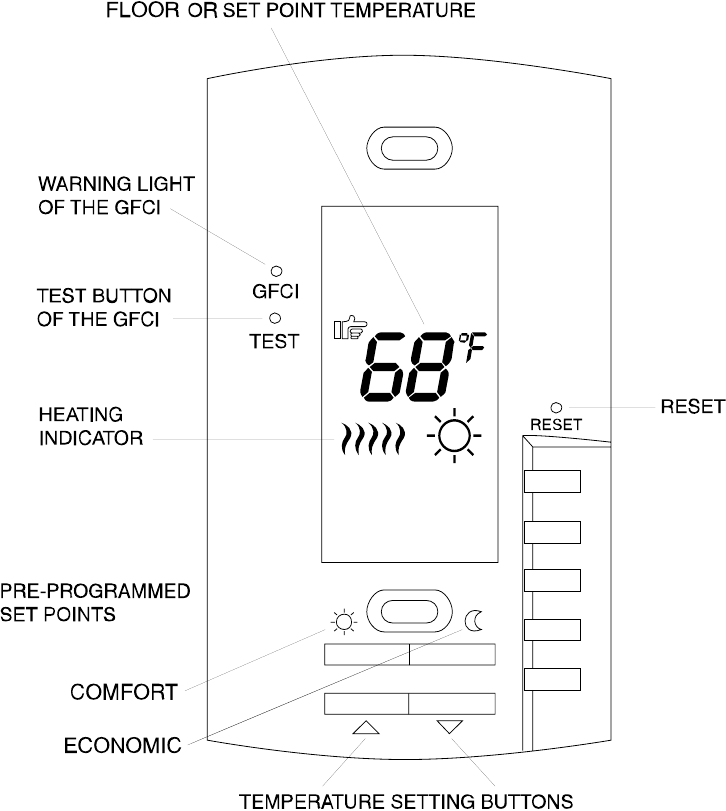

De thermostaat heeft 4 verschillende knoppen om de vloertemperatuur te regelen. De knoppen en verhogen of verlagen de ingestelde temperatuur. De knoppen en worden gebruikt om twee temperatuurinstellingen op te slaan en op te roepen.

• Standaardwaarden
  Om de opgeslagen insteltemperaturen ( en ) te wissen en hun waarden te vervangen door de standaardwaarden, 30°C (86°F) en 10°C (50°F) druk op de knop terwijl u de knop RESET (RESET) indrukt en loslaat. Laat vervolgens de knop los.
• Een ingestelde temperatuur instellen
  Druk één keer op de knop of om de ingestelde temperatuur op het display te zien. Elke volgende keer dat u drukt, wordt de ingestelde temperatuur met één graad gewijzigd.
• Ingestelde temperatuur opslaan voor (COMFORT) en (ECONOMISCHE) instellingen
  Door twee ingestelde temperaturen op te slaan, kunt u eenvoudig van de instelling naar de instelling gaan door simpelweg op de knop of te drukken.
• Een ingestelde temperatuur opslaan voor de (COMFORT) instelling
  Selecteer de gewenste ingestelde temperatuur met de knoppen en . Blijf de knop ingedrukt houden (2 tot 3 seconden) totdat het pictogram op het display verschijnt.
• Een ingestelde temperatuur opslaan voor de (ECONOMISCHE) instelling
  Selecteer de gewenste ingestelde temperatuur met de knoppen en . Blijf de knop ingedrukt houden (2 tot 3 seconden) totdat het pictogram op het display verschijnt.
  OPMERKING: Wanneer de gebruikte temperatuurinstelling of is, kunt u nog steeds de knoppen of gebruiken om de ingestelde temperatuur te wijzigen zonder de opgeslagen temperatuur te wijzigen.
• Opgeslagen ingestelde temperaturen oproepen
  Eenmaal opgeslagen, kunnen beide ingestelde temperaturen eenvoudig worden opgeroepen door de knop of te selecteren.

DE TEMPERATUURSCHAAL IN °C (CELSIUS) OF °F (FAHRENHEIT) KIEZEN DIE OP HET DISPLAY MOET VERSCHIJNEN

Om de temperatuurschaal te kiezen, drukt u op de knop terwijl u de knop RESET (RESET) indrukt en loslaat. Laat vervolgens de knop los.

KENMERKEN

Model:	500500-120 (120 VAC)
Voeding:	120 VAC, 50/60 Hz
Belasting:	16.0 A maximum (alleen resistief)
Vermogen:	1920 W bij 120 VAC
Aardlekstroomonderbreker (GFCI):	Klasse A (5 MA TRIP LEVEL)
Goedkeuringen:	CSA NRTL/C
Weergavebereik:	0° tot 60°C (32°C tot 99°F)
Instelbereik:	10° tot 50°C (50°C tot 99°F)
Standaardinstelling:	30°C (86°F)
Standaardinstelling:	10°C (50°F)
Opslag:	–20°C tot 50°C (–4°F tot 120°F)
Temperatuurregeling:	1°C (2°F)
Precisie:	±0.5°C (1°F) (1920 W)
