Emerson 1F75C-11NP - Niet-programmeerbare Single Stage Thermosta Handleiding

Inhoud

Emerson 1F75C-11NP - Niet-programmeerbare Single Stage Thermosta

Thermostaattoepassingen Maximaal aantal trappen verwarming/koeling
Conventioneel gas, olie, elektrisch (mV en 24V), alleen verwarming, alleen koeling of verwarming/koelsystemen 1/1
Warmtepomp (luchtbron of geothermisch) zonder extra verwarming 1/1

MERCURY KENNISGEVING: Dit product bevat geen kwik. Dit product kan echter een product vervangen dat kwik bevat. Kwik en producten die kwik bevatten, mogen niet bij het huishoudelijk afval worden gegooid.
Raadpleeg www.thermostat-recycle.org voor informatie over het afvoeren van producten die kwik bevatten.

SPECIFICATIES

Elektrische classificatie:
Batterijvoeding mV tot 30 VAC, NEC Klasse II, 50/60 Hz
Ingang-Bedraad 20 tot 30 VAC, NEC Klasse II, 50/60 Hz
Terminalbelasting 1.0 A per terminal, 1.5A maximum alle terminals gecombineerd
Instelbereik 45° tot 99°F (7° tot 37°C)
Nominale verschillen: Snel Gemiddeld Langzaam
Verwarming (@ 6°F/ uur) 0.5°F 0.75°F 1.9°F
Koeling (@ 6°F/ uur) 0.9°F 1.2°F 1.7°F
Bedrijfsomgeving 32°F tot +105°F (0° tot +41°C)
Weergave temperatuurbereik 32°F tot +99°F (0 tot 37°C)
Bedrijfsvochtigheid 90% niet-condenserend maximum
Verzendtemperatuurbereik -20°F tot + 150°F (-29° tot +65°C)
Thermostaat afmetingen 3-3/4" H x 6" B x 1-1/8" D

THERMOSTAAT INSTALLATIE

BEDRADING

Raadpleeg de instructies van de fabrikant van de apparatuur voor specifieke informatie over de bedrading van het systeem. Raadpleeg na de bedrading het INSTALLATEURSMENU voor de juiste thermostaatconfiguratie. De getoonde bedradingstabel is voor typische systemen en beschrijft de terminalfuncties van de thermostaat.

Terminalaanduidingen Terminalfunctie
RC* Stroom voor koeling
RH* Stroom voor verwarming
O/B Omschakelterminal - Bekrachtigd in verwarming (B) of koeling (O) voor warmtepomp- of dempersystemen
Y** Koelrelais
G Ventilatorrelais
W** Verwarmingsrelais
C Gemeenschappelijke draad voor 24V (optioneel met batterijen)

*Als zowel RC- als RH-draden aanwezig zijn, knip dan de RC/RH-jumper door (zie volgende pagina).
**Voeg voor warmtepompsystemen een jumperdraad toe om de terminals Y en W aan te sluiten

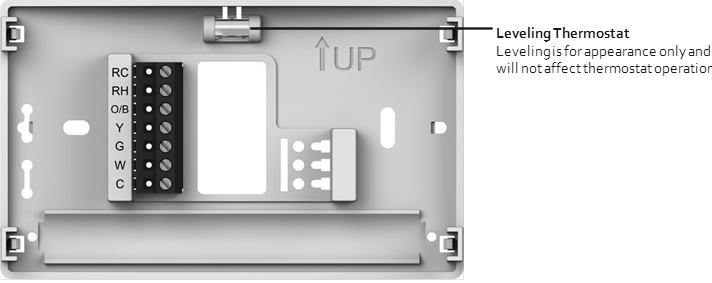

Thermostaat waterpas zetten

Voorzorgsmaatregelen

  • Overschrijd de specificatiewaarden niet.
  • Alle bedrading moet voldoen aan de lokale en nationale elektrische codes en verordeningen.
  • Deze regelaar is een precisie-instrument en moet met zorg worden behandeld. Ruwe behandeling of het vervormen van componenten kan storingen in de regelaar veroorzaken.


Niet gebruiken op circuits die de gespecificeerde spanning overschrijden.
Hogere spanning beschadigt de regelaar en kan schokken of brandgevaar veroorzaken.
Sluit de terminals op de gasklep of primaire regelaar niet kort om te testen. Kortsluiting of onjuiste bedrading zal de thermostaat doorbranden en kan persoonlijk letsel en/of materiële schade veroorzaken.


Om elektrische schokken en/of schade aan de apparatuur te voorkomen, dient u de elektrische stroom naar het systeem uit te schakelen bij de hoofdzekering of de stroomonderbreker totdat de installatie is voltooid.

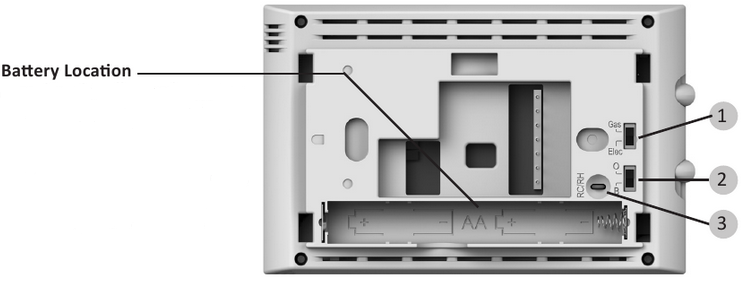

Locatie batterij
Premium AA alkaline batterijen zijn vereist wanneer er geen C-draad beschikbaar is. Wanneer er een C-draad beschikbaar is, bieden de batterijen een back-up stroombron (dit houdt de klok in stand in geval van een stroomstoring).

  1. Gas/Elec-schakelaar
    Als het systeem een warmtepomp of elektrische verwarming is, moet de GAS/ELEC-schakelaar op Elec worden gezet. Als uw systeem een gas- of olieverwarming is, moet de schakelaar op Gas worden gezet.
  2. O/B-terminalschakelaar
    De O/B-schakelaar op deze thermostaat is in de fabriek ingesteld op de O-stand. Dit is geschikt voor de meeste warmtepomptoepassingen, waarbij het omschakelrelais bekrachtigd moet worden in Cool (Koelen). Als de te installeren warmtepomp een B-terminal vereist om het omschakelrelais in Heat (Verwarmen) te bekrachtigen, moet de O/B-schakelaar naar de B-stand worden verplaatst.
  3. RC/RH-jumperdraad
    Deze thermostaat verbindt de RC- en RH-terminals elektrisch, zodat er geen jumperdraad nodig is. Als de toepassing een afzonderlijke draad voor RC en RH biedt, knip dan de RC/RH-jumper door. Dit isoleert beide terminals zodat ze onafhankelijk van elkaar kunnen worden gebruikt.

INSTALLATEURSMENU

Om toegang te krijgen tot het INSTALLATEURSMENU (INSTALLER'S MENU) zet u de systeemschakelaar in de OFF (UIT) positie en houdt u vervolgens de temperatuur en knoppen 3 seconden ingedrukt. Het display toont item 30 in de onderstaande tabel. Gebruik de temperatuur en knoppen door ze tegelijkertijd in te drukken om door de menu-items te navigeren. Druk op of om een menu-instelling te wijzigen.

Installateursmenu #
(Houd menu 3 seconden ingedrukt) 		Beschrijving Standaardinstelling
(knipperende pictogrammen)

Instellingen

(Druk op of )
30 Verwarmingscyclussnelheid (hoe vaak de verwarming aangaat) MEd SLO – langzaam
MEd – medium
FAS – snel
35 Koelcyclussnelheid (hoe vaak de koeling aangaat) MEd SLO – langzaam
MEd – medium
FAS – snel
50 Compressorvergrendeling (beschermt de compressor tegen korte cycli) OFF (UIT) On (Aan) – 5 minuten weergave OFF (UIT) – geen vertraging
65 Maximale verwarmingslimiet (maximale instelpunt voor verwarmingsmodus) 99 47 tot 99
66 Minimale koellimiet (minimale instelpunt voor koelmodus) 45 45 tot 97
79 Fahrenheit of Celsius °F °F – Fahrenheit
°C – Celsius
81 Temperatuurweergave aanpassing (pas de weergegeven "Kamertemperatuur" aan) 0 -5 tot +5
83 Continue weergavelampje (houd de achtergrondverlichting altijd aan - "C"-draad vereist) OFF (UIT) On (Aan) – altijd aan
OFF (UIT) – kortstondig

TESTAPPARATUUR

Schakel de stroom naar het systeem in.

Ventilatorwerking
Als uw systeem geen G-aansluiting heeft, gaat u verder naar Verwarmingssysteem.

  1. Zet de ventilatorschakelaar op de "On" (Aan) positie. De ventilator moet beginnen te werken.
  2. Zet de ventilatorschakelaar op de "Auto" (Automatisch) positie. De ventilator moet onmiddellijk stoppen.

Verwarmingssysteem

  1. Zet de System (Systeem) schakelaar op de Heat (Verwarmen) positie.
  2. Druk op om de thermostaatinstelling 1° boven de kamertemperatuur aan te passen. Het systeem moet beginnen te werken en de thermostaat geeft Heat On (Verwarmen Aan) aan.
  3. Druk op om de thermostaatinstelling 1° onder de kamertemperatuur aan te passen. Het verwarmingssysteem moet stoppen met werken en de thermostaat geeft Heat (Verwarmen) aan.

Koelsysteem

  1. Zet de System (Systeem) schakelaar op de Cool (Koelen) positie.
  2. Druk op om de thermostaatinstelling 1° onder de kamertemperatuur aan te passen. De ventilator moet onmiddellijk op hoge snelheid inschakelen, gevolgd door koude luchtcirculatie. De thermostaat geeft Cool On (Koelen Aan) aan. Er kan een vertraging van maximaal 5 minuten optreden. (zie INSTALLER MENU, item 50)
  3. Druk op om de thermostaatinstelling 1° boven de kamertemperatuur aan te passen. Het koelsysteem moet stoppen met werken en de thermostaat geeft Cool (Koelen) aan.

OPMERKING:
Als Starting Soon (Start binnenkort) op het display wordt weergegeven, is de compressorvergrendelingsfunctie actief. Er is een vertraging van maximaal 5 minuten voordat de compressor wordt ingeschakeld. (zie INSTALLER MENU, item 50)

Voorzichtig!
Om schade aan de compressor en/of eigendommen te voorkomen, mag u het koelsysteem NIET gebruiken als de buitentemperatuur lager is dan 50°F.
Laat de compressor niet draaien tenzij de compressorolieverwarmers 6 uur in werking zijn geweest en het systeem minstens 5 minuten niet in werking is geweest.

DE THERMOSTAAT GEBRUIKEN

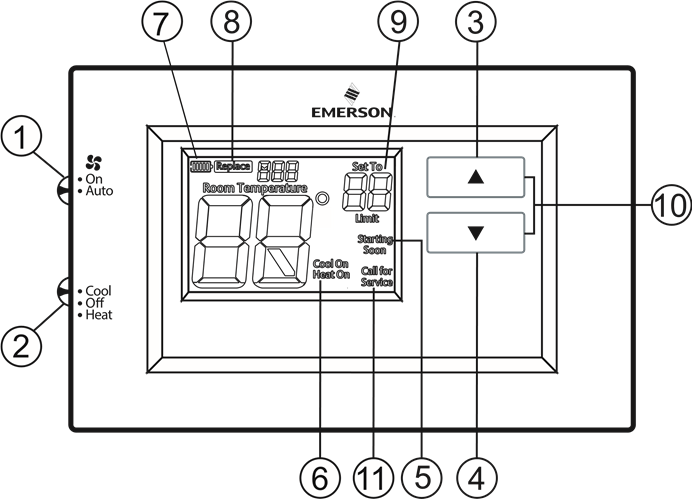

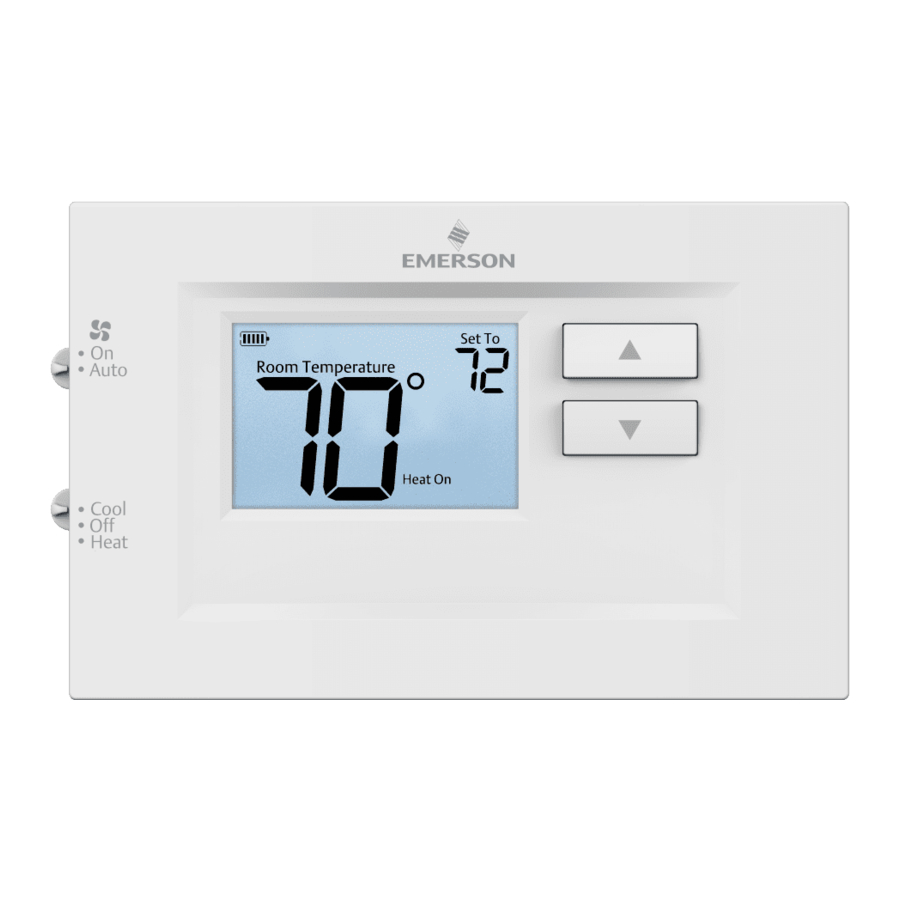

THERMOSTAATOVERZICHT

Voordat u uw thermostaat gaat gebruiken, dient u vertrouwd te zijn met de functies, het display en de locatie/werking van de thermostaatknoppen en -schakelaars.

THERMOSTAATOVERZICHT

THERMOSTAATKNOPPEN EN -SCHAKELAARS HET DISPLAY
  1. Ventilatorschakelaar
  1. De thermostaat beschermt de apparatuur tegen kort cyclisch bedrijf (5 minuten vertraging)
  1. Systeemschakelaar
  1. Geeft aan dat het systeem in de koel- of verwarmingsmodus werkt
  1. Verhoogt de temperatuurinstelling
  1. Batterijstatusindicator
  1. Verlaagt de temperatuurinstelling
  1. Indicator voor bijna lege batterij
  1. Temperatuurinstelling
  1. Houd de temperatuur omhoog/omlaag ingedrukt om naar het menu te gaan
  1. ZIE PROBLEEMOPLOSSING

*Wanneer " Replace (Vervangen) " op het display verschijnt, moeten er nieuwe AA alkalinebatterijen van een premiummerk worden geplaatst. Als het huis voor langere tijd onbewoond is en ofwel " " of " Replace (Vervangen) " wordt weergegeven, installeer dan nieuwe batterijen voordat u vertrekt.

PROBLEEMOPLOSSING

Symptoom Mogelijke oorzaak Correctieve actie
Geen warmte/
Geen koeling/
Geen ventilator
(veelvoorkomend probleem)
  1. Doorgebrande zekering of geactiveerde stroomonderbreker
  2. Stroomschakelaar verwarming op OFF
  3. Paneel van de ventilatorruimte van de verwarming los of niet correct geïnstalleerd
  4. Losse verbinding met thermostaat of systeem
  1. Vervang de zekering of reset de stroomonderbreker
  2. Zet de schakelaar op ON (Aan)
  3. Plaats het deurpaneel in de juiste positie om de veiligheidsvergrendeling of deurschakelaar in te schakelen
  4. Draai de verbindingen vast
Geen warmte
  1. Systeem schakelaar niet ingesteld op Heat (Verwarmen)
  2. Losse verbinding met thermostaat of systeem
  3. Verwarmingssysteem vereist service of thermostaat moet worden vervangen
 Controleer of de thermostaat- en systeem draden stevig zijn bevestigd.
Diagnose: Zet de Systeem schakelaar op Heat (Verwarmen) en verhoog de ingestelde waarde boven de kamertemperatuur. Binnen vijf minuten moet de thermostaat een zacht klikgeluid maken en "Heat On" (Verwarmen aan) op het display verschijnen. Dit geluid geeft aan dat de thermostaat correct werkt. Als de thermostaat niet klikt, probeer dan de onderstaande reset procedure. Als de thermostaat na het resetten niet klikt, neem dan contact op met uw verwarmings- en koel service medewerker of de plaats van aankoop voor een vervanging. Als de thermostaat wel klikt, neem dan contact op met de fabrikant van de verwarming of een service medewerker om te controleren of het verwarmingssysteem correct werkt.
Geen koeling
  1. Systeem schakelaar niet ingesteld op Cool (Koelen)
  2. Losse verbinding met thermostaat of systeem
  3. Koelsysteem vereist service of thermostaat moet worden vervangen
 Controleer of de thermostaat- en systeem draden stevig zijn bevestigd.
Diagnose: Zet de Systeem schakelaar op Cool (Koelen) en verlaag de ingestelde waarde onder de kamertemperatuur. Dezelfde procedures als diagnose voor de "No Heat" (Geen warmte) toestand, behalve dat u de thermostaat op Cool (Koelen) zet en de ingestelde waarde onder de kamertemperatuur verlaagt. Er kan een vertraging van maximaal vijf minuten zijn voordat de thermostaat klikt bij Cooling (Koelen) als de compressor lock-out optie is geselecteerd in het installatie menu. (zie INSTALLATIE MENU, item 50)
Heat (Verwarmen), Cool (Koelen) of Fan (Ventilator) draait constant Mogelijk kortsluiting in de bedrading, thermostaat, verwarmings-, koel- of ventilatorsysteem Controleer elke draadverbinding om te controleren of ze niet zijn kortgesloten of andere draden raken. Probeer de thermostaat te resetten. Als de toestand aanhoudt, neem dan contact op met uw HVAC service medewerker.
Thermostaat Display &
Thermometer niet overeen 		Thermostaatdisplay moet worden aangepast Display kan worden aangepast +/-5°.
Verwarming (Airconditioner) schakelt te snel of te langzaam (smalle of brede temperatuurschommeling) De locatie van de thermostaat en/of de grootte van het verwarmingssysteem kan de schakelfrequentie beïnvloeden Digitale thermostaten bieden nauwkeurige regeling en schakelen sneller dan oudere mechanische modellen. Het systeem schakelt vaker in en uit, maar draait korter. Als u de schakeltijd wilt verlengen, kies dan SLO voor langzame cyclus in het installatie menu. (Referentie menu items 30 & 35) Als er geen acceptabele schakelfrequentie wordt bereikt, neem dan contact op met uw HVAC service medewerker.
"Call for Service" (Bel voor service) pictogram verschijnt op het display
  1. Het verwarmingssysteem is niet in staat om de ruimte binnen 2 uur tot 10 graden van de ingestelde waarde te verwarmen
  2. Het koelsysteem is niet in staat om de ruimte binnen 2 uur tot 10 graden van de ingestelde waarde te koelen
  3. Als "--" wordt weergegeven voor de kamertemperatuur, is een vervangende thermostaat nodig
  4. Geen van de knoppen werkt op de thermostaat
  1. Zie corrigerende actie voor "No Heat" (Geen warmte)
  2. Zie corrigerende actie voor "No Cool" (Geen koeling)
  3. Vervang de thermostaat
  4. Zorg ervoor dat de toetsenbordvergrendeling niet is ingeschakeld (aangeduid met pictogram)

De thermostaat of thermostaatinstellingen resetten

Als de thermostaat goede batterijen heeft, maar een leeg display heeft of niet reageert op het indrukken van toetsen, moet de thermostaat worden gereset door de batterijen gedurende 2 minuten te verwijderen. Deze reset verandert de menu instellingen niet. Als de toestand aanhoudt na het opnieuw plaatsen van de batterijen, vervang dan de thermostaat.

Om gemakkelijk alleen de gebruikersinstellingen terug te zetten naar de fabrieksinstellingen, drukt u op de temperatuur en knoppen en verplaatst u de systeem schakelaar tegelijkertijd van OFF (Uit) naar HEAT (Verwarmen) en houdt u deze vast totdat het display leeg wordt en opnieuw wordt ingesteld.


Dit product bevat een chemische stof waarvan de staat Californië weet dat deze kanker en geboorteafwijkingen en andere reproductieve schade veroorzaakt.

HOMEOWNER HELP LINE (HULPLIJN HUISBEZITTER): 1-800-284-2925

Emerson en White-Rodgers zijn handelsmerken van Emerson Electric Co.
emerson.com/white-rodgers
©2021 Emerson Electric Co.
