Milwaukee 49-16-2732 Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op letsel te verminderen, dient u alle veiligheidsinstructies te lezen en op te volgen die bij dit accessoire en uw zaag zijn geleverd. Terugslag kan optreden bij elke zaagketting. Bescherm uzelf tegen terugslag, wat ernstig letsel kan veroorzaken, door uw zaag te allen tijde veilig te gebruiken. Draag altijd de juiste persoonlijke beschermingsmiddelen (PBM's).

LEES EN BEWAAR DEZE INSTRUCTIES

• Volg de instructies voor het smeren, spannen van de ketting en het vervangen van de geleider en ketting. Een onjuist gespannen of gesmeerde ketting kan breken of de kans op terugslag vergroten.
• Zaag alleen hout. Gebruik de snoeizaag niet voor doeleinden waarvoor deze niet bedoeld is. Bijvoorbeeld: gebruik de snoeizaag niet voor het zagen van metaal, plastic, metselwerk of niet-houten bouwmaterialen. Het gebruik van de snoeizaag voor andere bewerkingen dan waarvoor deze bedoeld is, kan leiden tot een gevaarlijke situatie.

Oorzaken en preventie van terugslag door de bediener:

Terugslag kan optreden wanneer de neus of punt van de geleider een object raakt, of wanneer het hout sluit en de zaagketting in de zaagsnede bekneld raakt.


Tipcontact kan in sommige gevallen een plotselinge omgekeerde reactie veroorzaken, waarbij de geleider omhoog en terug naar de bediener wordt geslingerd.
Het beknellen van de zaagketting langs de bovenkant van de geleider kan de geleider snel terug naar de bediener duwen.
Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in uw zaag zijn ingebouwd. Als gebruiker van een snoeizaag moet u verschillende maatregelen nemen om uw zaagwerkzaamheden vrij te houden van ongevallen of letsel.
Terugslag is het gevolg van misbruik van de snoeizaag en/of onjuiste bedieningsprocedures of omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven:

• Houd de snoeizaag stevig vast en positioneer uw lichaam en arm(en) zo dat u de terugslagkrachten kunt weerstaan. Terugslagkrachten kunnen door de bediener worden beheerd, als de juiste voorzorgsmaatregelen worden genomen. Laat de snoeizaag niet los.
• Gebruik alleen vervangende geleiders en zaagkettingen die door de fabrikant zijn gespecificeerd. Onjuiste vervangende geleiders en zaagkettingen kunnen kettingbreuk en/of terugslag veroorzaken.
• Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting. Het verkleinen van de dieptemaatafstand kan leiden tot verhoogde terugslag.
• Wees u er altijd van bewust wat u doet bij het gebruik van de snoeizaag. Gebruik uw gezond verstand. Gebruik de snoeizaag niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.
• Houd alle delen van uw lichaam uit de buurt van de zaagketting wanneer de machine draait.
• Onderhoud de machine zorgvuldig. Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen dan ook deze instructies uit.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst kan leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u het gevoel heeft dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting. Het verkleinen van de dieptemaatafstand kan leiden tot verhoogde terugslag.

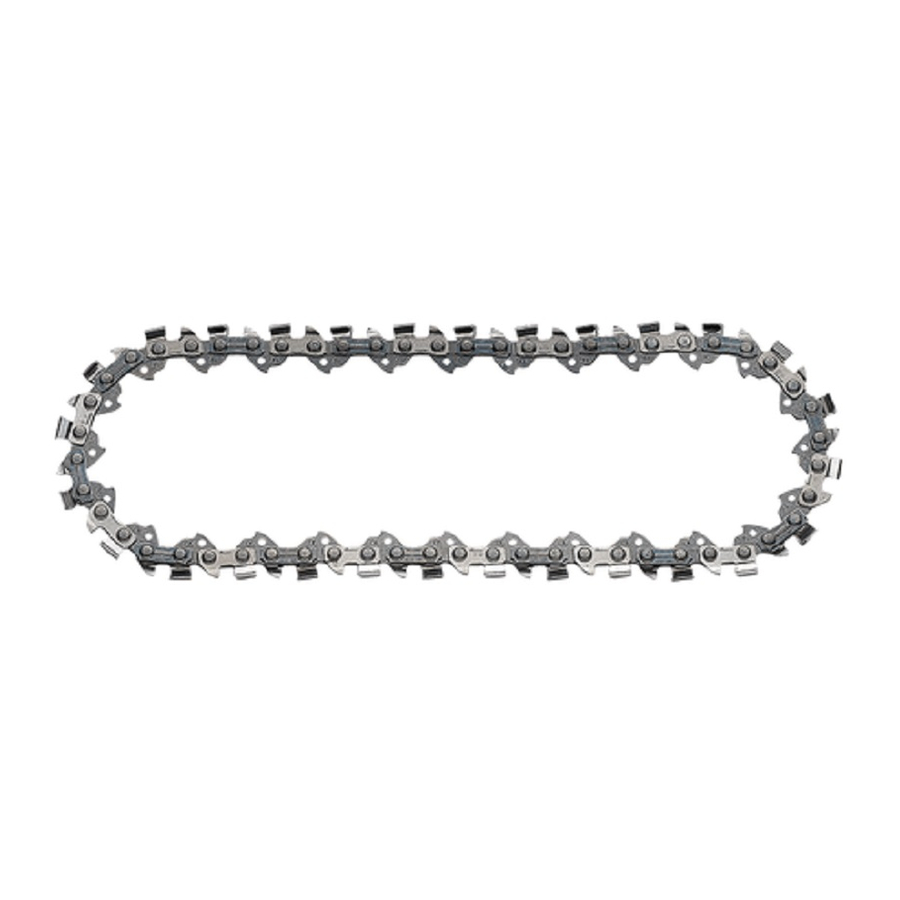

SPECIFICATIES

Voor gebruik met: 49-16-2733
Lengte geleider: 6" (152 mm)
Kettingdikte: 0,043" (1,1 mm)
Kettingtype: Lage terugslag
Kettingsteek: 3/8" (9,5 mm) Laag profiel
Aantal aandrijftanden ketting: 28

DE ZAAGKETTING EN GELEIDER VERVANGEN/AFSTELLEN

Lees voor gebruik de handleiding en etiketten van de aandrijfeenheid. Belangrijke montage- en gebruiksinstructies vindt u in de handleiding van de aandrijfeenheid. Sluit het hulpstuk aan op de aandrijfeenheid in overeenstemming met de handleiding van de aandrijfeenheid.
Verwijder altijd de accu voordat u accessoires verwisselt of verwijdert.

Ketting is scherp. Draag altijd beschermende handschoenen bij het hanteren van de ketting. Gebruik zaagkettingen met lage terugslag - De geleiders (dieptemeters) vóór elke beitel kunnen de kracht van een terugslagreactie minimaliseren door te voorkomen dat de beitels te diep in de terugslagzone graven. Gebruik alleen vervangende kettingen die gelijkwaardig zijn aan de originele ketting of die zijn gecertificeerd als kettingen met lage terugslag volgens ANSI B175.1.
Naarmate zaagkettingen tijdens hun nuttige levensduur worden geslepen, verliezen ze een deel van de lage terugslagkwaliteiten en moet extra voorzichtigheid worden betracht.

1. Verwijder de accu.
2. Plaats de zaag op een vlakke, stevige ondergrond.

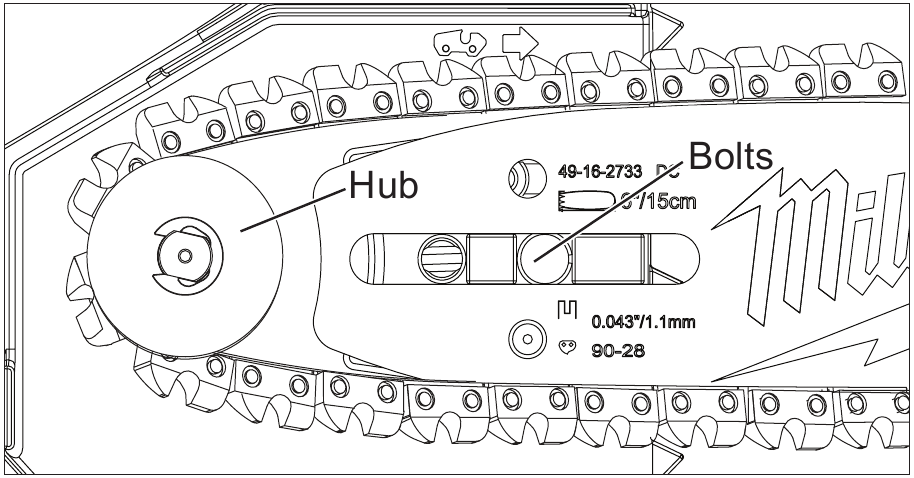

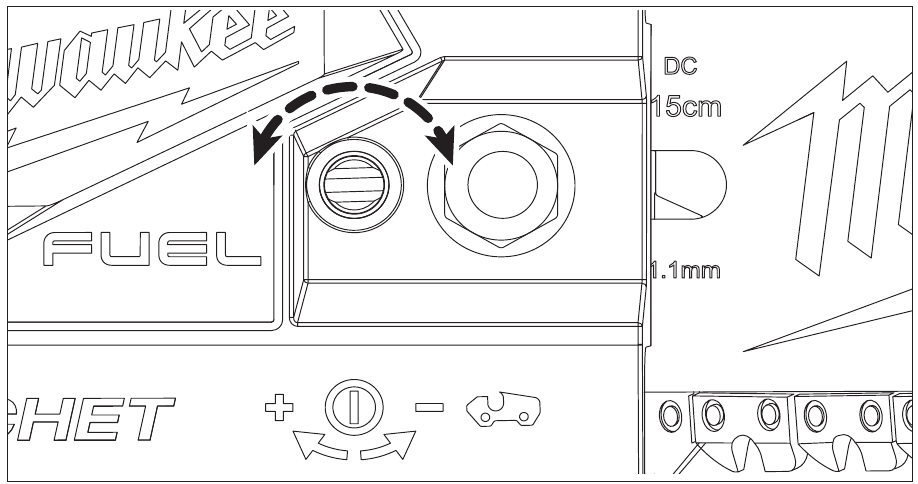

3. Verwijder de aandrijfdeksel door de geleiderbouten los te draaien met behulp van het afstelgereedschap.


4. Maak de ketting los door de kettingspanschroef tegen de klok in te draaien met het afstelgereedschap.
5. Trek de geleider van de geleiderbouten en ontkoppel de ketting van de aandrijfas.

   Zaagketting is scherp.
6. Verwijder de ketting uit de geleidergroef.

   Zaagketting is scherp. Inspecteer de geleider op scheuren of slijtage; vervang deze indien beschadigd.

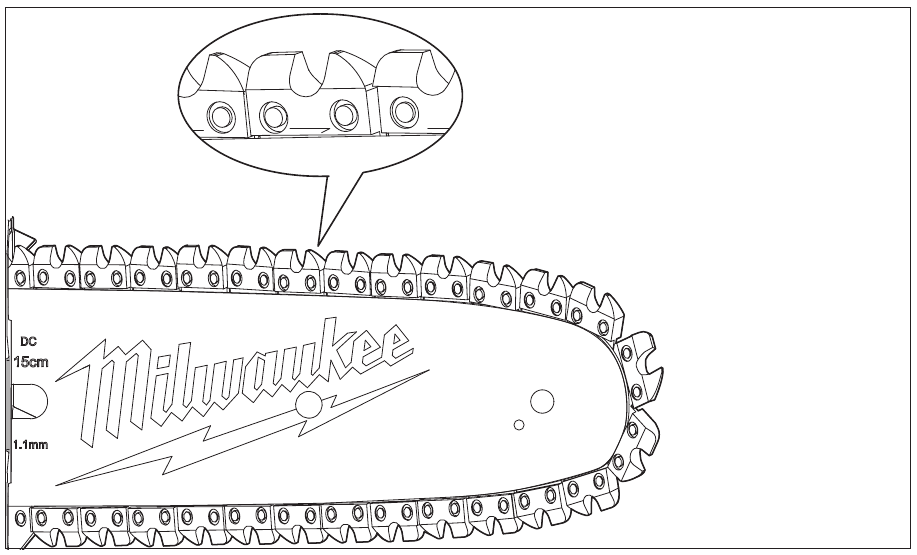

7. Wikkel de nieuwe of geslepen ketting rond de geleider in de richting die op de zaag is aangegeven .


8. Zorg ervoor dat de ketting correct in de sleuf rond de gehele geleider is geplaatst.
9. Lus de ketting rond de as en plaats de geleider rond de bouten.


10. Plaats de aandrijfdeksel terug.
11. Gebruik het afstelgereedschap om de kettingspanschroef te draaien om de spanning te verhogen (met de klok mee) totdat de ketting goed om de geleider zit.

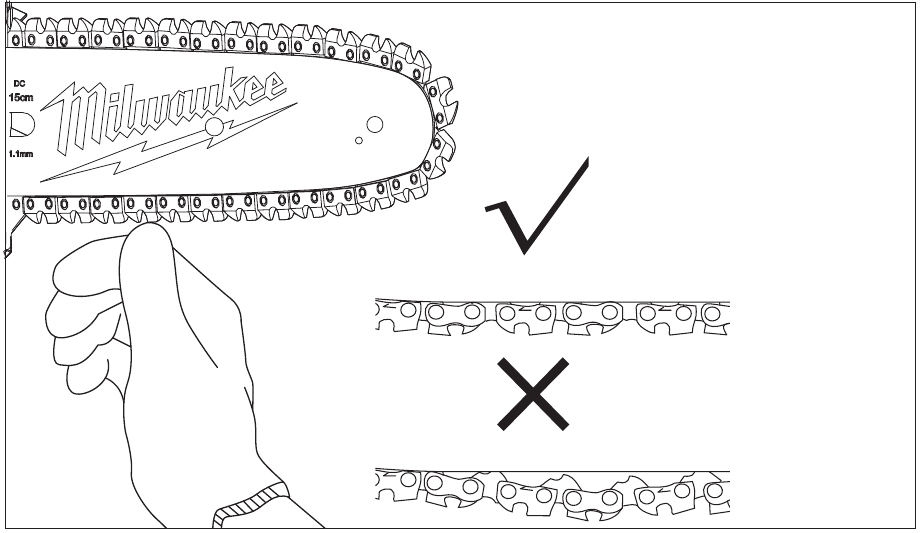

    • De spanning is correct wanneer de ketting terugveert nadat deze 1/8" (3 mm) van de geleider is getrokken. Er mag geen doorzakking in de ketting zichtbaar zijn.


    • Span de ketting niet te strak aan - overmatige spanning veroorzaakt overmatige slijtage en verkort de levensduur van de ketting en kan de geleider beschadigen.
    • Nieuwe kettingen kunnen tijdens het eerste gebruik uitrekken en losser worden.
      OPMERKING:
      Verwijder de accu en controleer de kettingspanning regelmatig tijdens de eerste twee uur van gebruik.
12. Draai de geleiderbouten stevig vast.

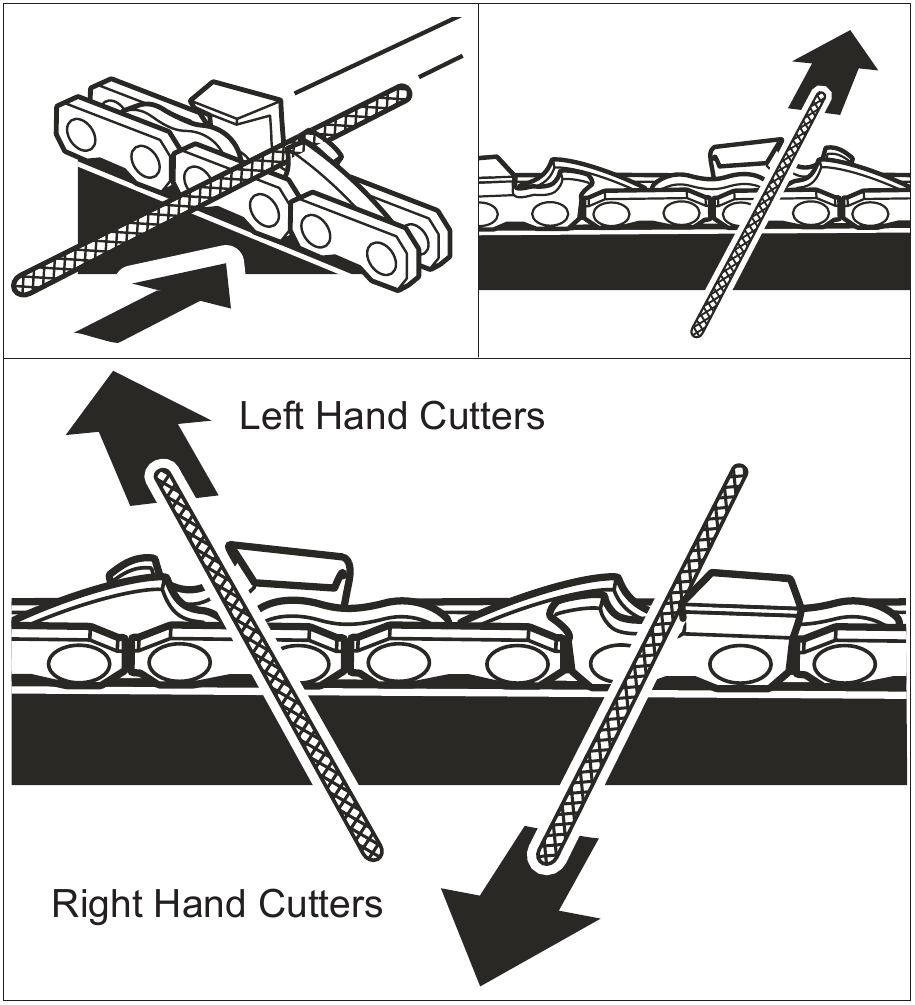

DE ZAAGKETTING SLIJPEN

Onjuist slijpen van de ketting verhoogt het risico op terugslag.
Het niet vervangen of repareren van een beschadigde ketting kan ernstig letsel veroorzaken.
De zaagketting is erg scherp, draag altijd beschermende handschoenen bij het uitvoeren van onderhoud aan de ketting.

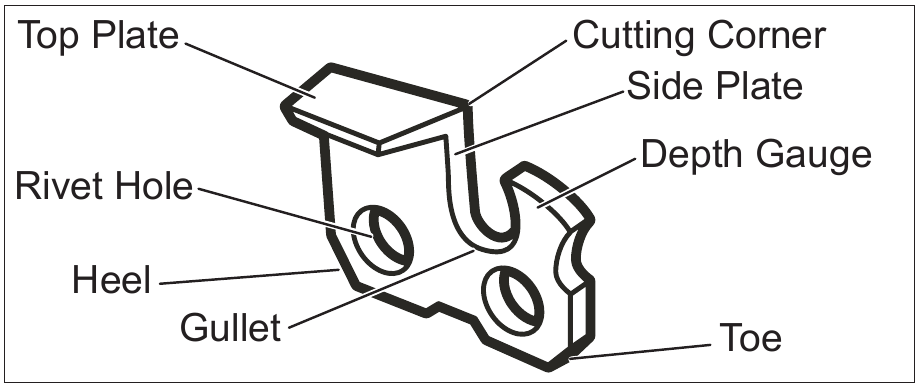

Zorg ervoor dat u alle beitels in de gespecificeerde hoeken en op dezelfde lengte vijlt, omdat snel zagen alleen kan worden verkregen als alle beitels uniform zijn.

• Draag handschoenen ter bescherming. Span de ketting op de juiste manier voordat u gaat slijpen. Raadpleeg het gedeelte Kettingspanning eerder in deze handleiding. Voer al uw vijlwerkzaamheden uit in het midden van de geleider.


• Gebruik een ronde vijl van 5/32 inch (3,97 mm) diameter en een houder.
• Houd de vijl gelijk met de bovenplaat van de tand. Laat de vijl niet zakken of wiebelen.
• Strijk met lichte maar stevige druk naar de voorste hoek van de tand.
• Til de vijl bij elke teruggaande beweging van het staal weg.
• Zet een paar stevige halen op elke tand. Vijl alle linkerbeitels in één richting. Ga vervolgens naar de andere kant en vijl de rechterbeitels in de tegenovergestelde richting. Verwijder af en toe vijlsel van de vijl met een draadborstel.

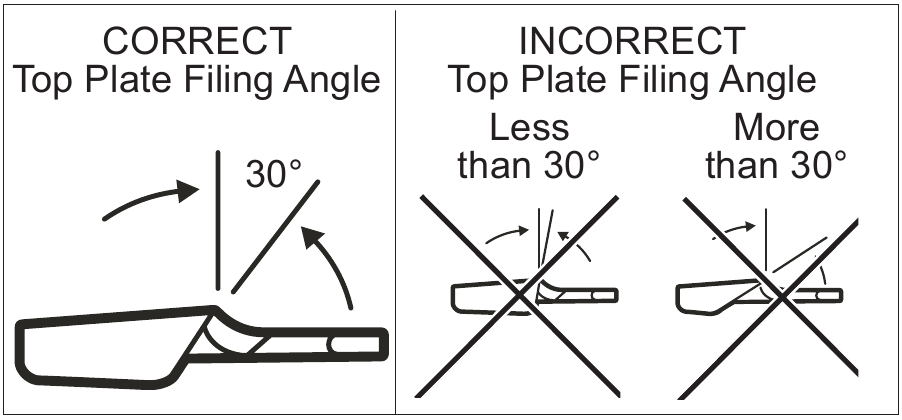

VIJLHOEK BOVENPLAAT

• CORRECT 30° - Vijlhouders zijn gemarkeerd met geleidingsmarkeringen om de vijl correct uit te lijnen om de juiste hoek van de bovenplaat te produceren.
• MINDER DAN 30° - Voor dwarsdoorsnijden.
• MEER DAN 30° - Veerachtige rand wordt snel bot.

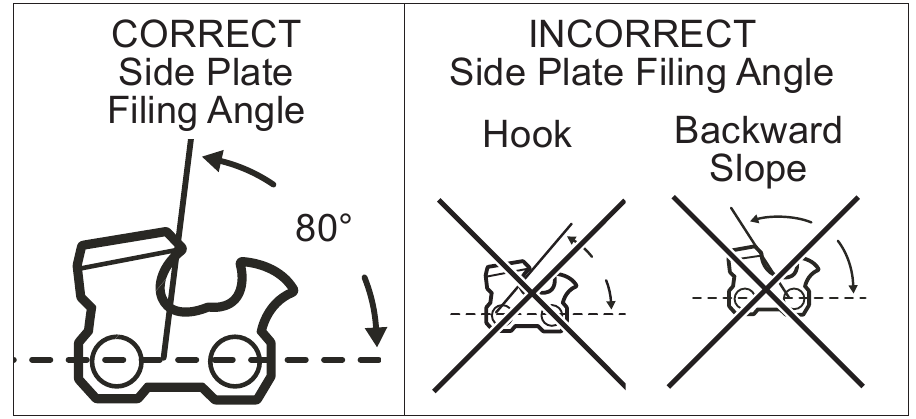

Hoek zijplaat

• CORRECT - 80° Wordt automatisch geproduceerd als een vijl met de juiste diameter in de vijlhouder wordt gebruikt.
• HAAK - "Grijpt" en wordt snel bot. Verhoogt het risico op TERUGSLAG. Resultaat van het gebruik van een vijl met een te kleine diameter of een vijl die te laag wordt gehouden.
• HELLING ACHTERUIT - Vereist te veel voedingsdruk, veroorzaakt overmatige slijtage aan de geleider en ketting. Resultaat van het gebruik van een vijl met een te grote diameter of een vijl die te hoog wordt gehouden.

Dieptemaatspeling

• De dieptemaat moet op een speling van 0,025 inch (0,635 mm) worden gehouden. Gebruik een dieptemaatgereedschap om de dieptemaatspelingen te controleren.
• Controleer de dieptemaatspeling telkens wanneer de ketting wordt gevijld.

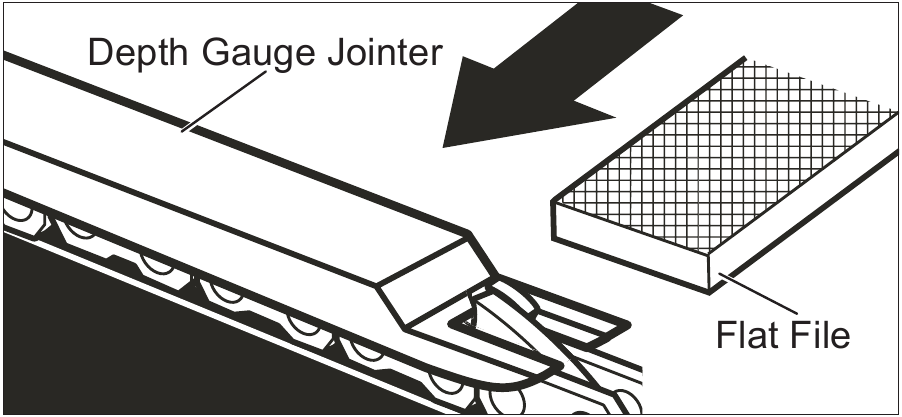

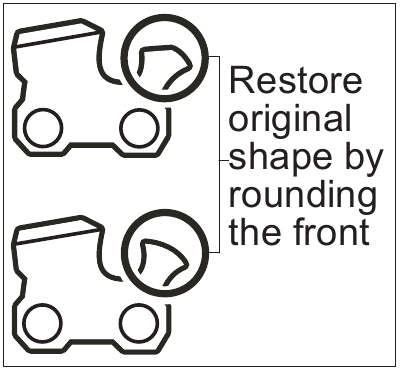

Gebruik een platte vijl en een dieptemaatverbinder om alle meters uniform te verlagen. Dieptemaatverbinders zijn verkrijgbaar in 0,020 inch (0,508 mm) tot 0,035 inch (0,889 mm). Gebruik een dieptemaatverbinder van 0,025 inch (0,635 mm). Nadat u elke dieptemaat hebt verlaagd, herstelt u de oorspronkelijke vorm door de voorkant af te ronden.

Pas op dat u de aangrenzende aandrijfschakels niet beschadigt met de rand van de vijl.
Dieptemeters moeten worden afgesteld met de platte vijl in dezelfde richting als de aangrenzende beitel met de ronde vijl is gevijld.
Wees voorzichtig dat u het beitelvlak niet raakt met de platte vijl bij het afstellen van dieptemeters.
