Multitech MTC-LAT1, MTC-LVW2 - MultiConnect Cell 100 Series Snelstartgids

Overzicht

De MultiConnect® Cell 100 Series Cellular Modem (MTC-LAT1 of MTC- LVW2) biedt veilige datacommunicatie tussen vele soorten apparaten die gebruikmaken van legacy en de nieuwste communicatietechnologieën.

Inhoud van de verpakking

Uw MultiConnect® Cell 100 Series Cellular Modem (MTC-LAT1 of MTC- LVW2) bevat doorgaans het volgende (verschilt per model):

Voeding 1 - 9 VDC voeding met verwijderbare bladen, 1 - NAM-blad/stekker, 1 - EURO-blad/stekker, 1 - UK-blad/stekker, 1-AU/NZ-blad/stekker
Kabels 1 - Stroomkabel van voeding
Antennes 2 - CELL, AUX, LTE externe antennes en 1 - GPS externe antenne (voor B02)
Documenten 1 - Snelstartgids, 1 - Garantieplannen, 1 - Activering, ondersteuning en wettelijke informatie
Overige items 1 - Montage staaf, 4 - Transparante zelfklevende bumpons of montagevoeten

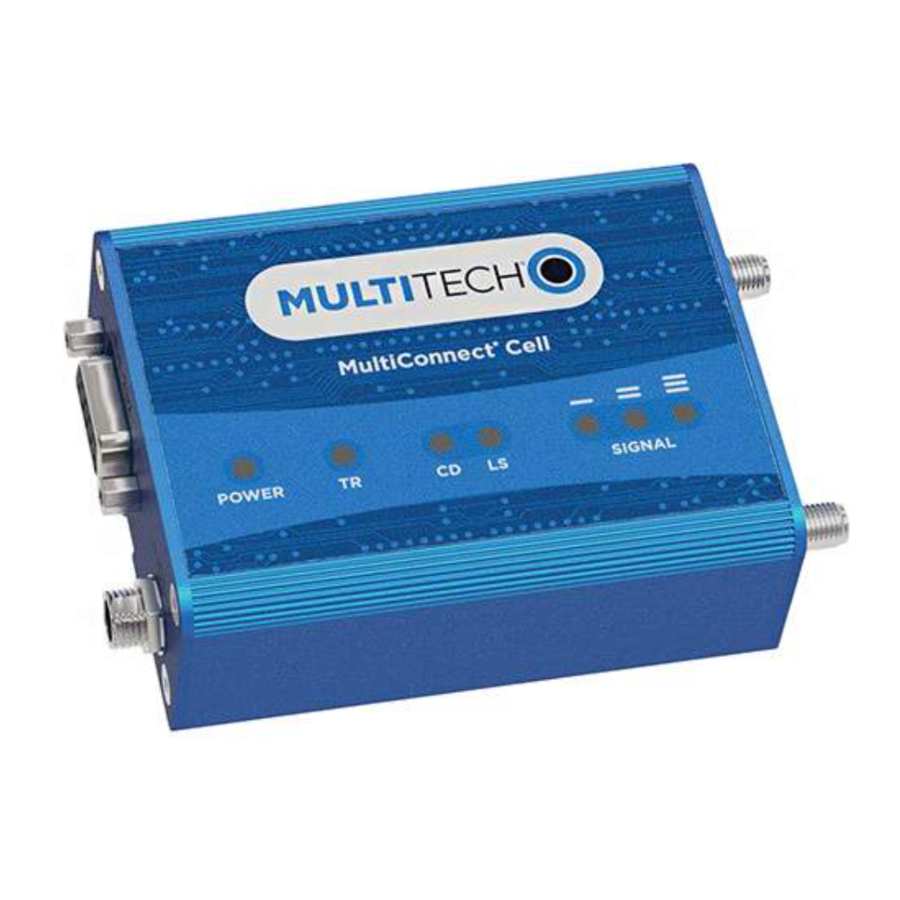

Apparaat 1 - MultiConnect® Cell 100 Series Cellular Modem (LTE) 4.169" x 3.00" x 1.163" Blauwe behuizing bevat:
  • 7-32 VDC stroomconnector
  • RS-232 (DE 9-pins, female-D) connector
  • AUX Cellular auxiliary female SMA connector (Diversiteit)
  • GPS GPS female SMA connector (voor B02)
  • CELL cellular female SMA connector

LED Beschrijvingen

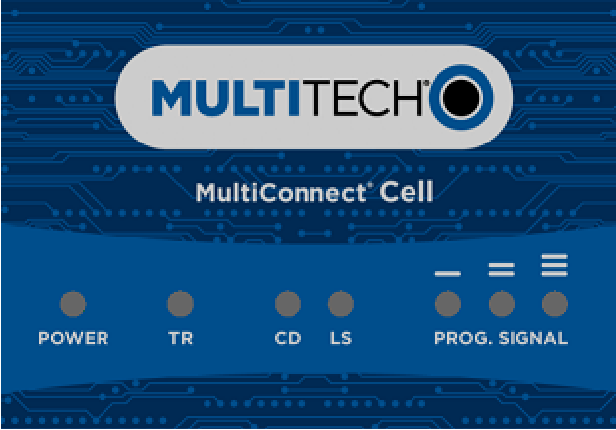

LED's op het bovenpaneel

Het bovenpaneel bevat de volgende LED's:

  • Power (Stroom) and (en) Status (Status) LEDs (LED's) - De Power (Stroom) LED geeft aan dat er DC-stroom aanwezig is en de TR LED knippert wanneer het apparaat normaal functioneert.
  • Modem LEDs (LED's) - Twee modem LED's geven carrierdetectie en linkstatus aan (alleen voor seriële modellen).
  • Signal (Signaal) LEDs (LED's) - Drie signaal LED's geven het signaalsterkte niveau van de draadloze verbinding weer.

Een SIM-kaart installeren

Een SIM-kaart installeren

Als u de modem op een bepaald mobiel netwerk wilt gebruiken, installeert u een mini-SIM-kaart [of mini SIM (2FF) vormfactor].

Om de mini-SIM-kaart te installeren:

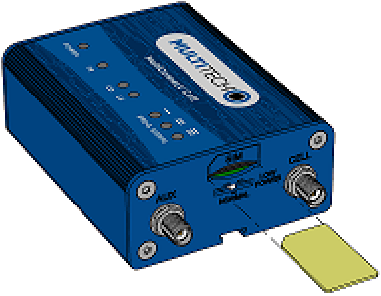

  1. Zoek de mini-SIM-kaartsleuf aan de zijkant van de mobiele modem. De sleuf is gelabeld SIM.
  2. Duw de mini-SIM-kaart in de sleuf totdat deze vastklikt.

Zijpanelen voor MTC-LAT1 of MTC-LVW2

Zijpanelen

Zijpanelen

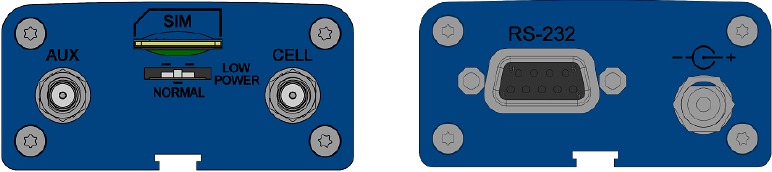

Het apparaat heeft connectoren aan beide zijden van de behuizing.

De rechterkant van het apparaat bevat Auxiliary (voor diversiteit), GPS en Cellular connectoren. Afhankelijk van het model kan de GPS-connector al dan niet aanwezig zijn.

De linkerkant van het seriële apparaat bevat een RS-232 connector en de stroomaansluiting.

De linkerkant van het USB-apparaat bevat een USB-connector.

De mobiele modem installeren

  1. Sluit een geschikte antenne aan op de antenneconnector.
  2. Om verbinding te maken met een seriële interface:
    • Sluit de DE-9 connector (9-pins) van de RS- 232 kabel aan op de RS-232 connector op de mobiele modem. Sluit vervolgens het andere uiteinde aan op de seriële poort op het gewenste apparaat.
    • Schroef de stroomdraad van de voedingsmodule in de stroomaansluiting op de mobiele modem.
    • Steek de voeding in uw stroombron.
  3. Om verbinding te maken met een USB-interface:
    • Sluit het micro-USB-connector uiteinde van de kabel aan op de USB connector aan de achterkant van de mobiele modem.
    • Sluit het andere uiteinde aan op uw computer, rechtstreeks of via een hub
  4. De B02-modellen ondersteunen het gebruik van een GPS-ontvanger. Als u een GPS-ontvanger met de modem gebruikt, sluit u de GPS-kabel aan op de GPS-connector op de mobiele modem.
  5. Nadat de stroom is ingeschakeld:
    • De POWER (STROOM) LED gaat branden nadat het apparaat is opgestart.
    • Wanneer de STATUS (STATUS) LED begint te knipperen, is het apparaat klaar voor gebruik.

Apparaat monteren

  1. Zoek de groef aan de onderkant van de mobiele modem.
  2. Schuif de montagestaaf door de groef.
  3. Om de staaf aan het gewenste oppervlak te bevestigen, plaatst en draait u twee schroeven vast in de gaten aan beide uiteinden van de montagestaaf. Raadpleeg de gebruikershandleiding voor een illustratie van de montagestaaf, evenals de afmetingen voor de plaatsing van de schroeven.

MultiConnect® Cell 100 Series Cellular Modem (MTC- LAT1 of MTC-LVW2)

Document (Document) Part (Onderdeel) Number (Nummer): 82102200L Rev. A

Deze publicatie mag niet geheel of gedeeltelijk worden gereproduceerd zonder de specifieke en uitdrukkelijke voorafgaande schriftelijke toestemming, ondertekend door een leidinggevende van Multi-Tech Systems, Inc. Alle rechten voorbehouden. Copyright © 2016 door Multi-Tech Systems, Inc.

Multi-Tech Systems, Inc. geeft geen verklaringen of garanties, expliciet, impliciet of door estoppels, met betrekking tot de inhoud, informatie, materialen en aanbevelingen hierin en wijst specifiek alle impliciete garanties van verkoopbaarheid, geschiktheid voor een bepaald doel en niet-inbreuk af. Multi-Tech Systems, Inc. behoudt zich het recht voor om deze publicatie te herzien zonder verplichting om enige persoon of organisatie op de hoogte te stellen van dergelijke herzieningen of wijzigingen.

MultiConnect, MultiTech en het MultiTech-logo zijn geregistreerde handelsmerken van Multi-Tech Systems, Inc. Alle andere merk- en productnamen zijn handelsmerken of geregistreerde handelsmerken van hun respectievelijke bedrijven.

Wettelijke informatie

Voor aanvullende wettelijke informatie, zie de gebruikershandleiding van uw apparaat of ga naar de pagina van uw apparaat op www.multitech.com

47 CFR Deel 15 Regulering Klasse B Apparaten

Deze apparatuur is getest en voldoet aan de limieten voor een Klasse B digitaal apparaat, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

  • Heroriënteer of verplaats de ontvangende antenne.
  • Vergroot de afstand tussen de apparatuur en de ontvanger.
  • Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
  • Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.


Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
