Multitech MTC-LEU4 - MultiConnect Cell 100 Series Cellular Modem Snelstartgids

Overzicht

De MultiConnect^® Cell 100 Series Cellular Modem (MTC-LEU4) biedt veilige datacommunicatie tussen vele soorten apparaten die gebruik maken van legacy en de nieuwste communicatietechnologieën.
Opmerking: Controleer op een bijgewerkte versie van dit document op http://www.multitech.com/brands/multiconnect-cell-100-series

Inhoud van de verpakking

Uw MultiConnect^® Cell 100 Series Cellular Modem (MTC-LEU4) bevat doorgaans het volgende (varieert per model):

Aanvullende informatie

Raadpleeg de betreffende gebruikershandleiding voor meer informatie over uw apparaat:
http://www.multitech.com/brands/multiconnect-cell-100-series

LED-beschrijvingen

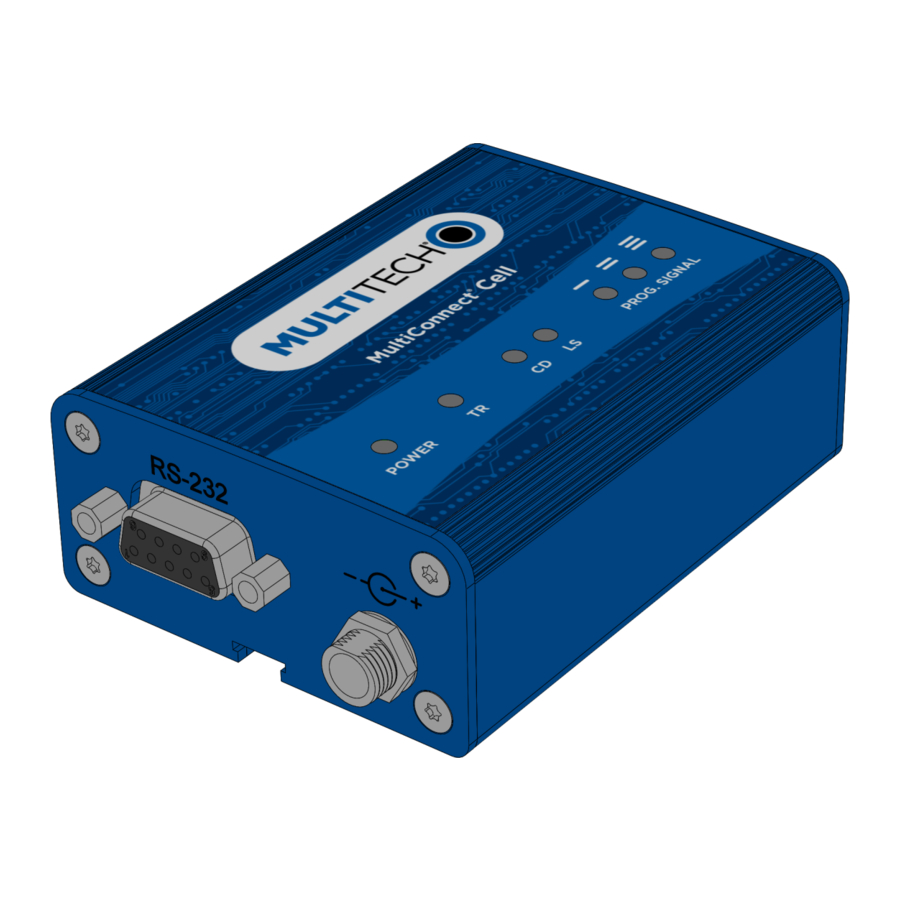

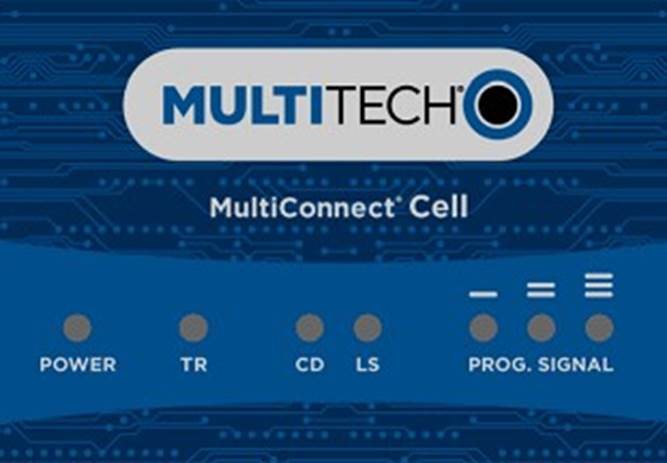

Het bovenpaneel bevat de volgende LED's:

• Power en Terminal Ready LED's - De Power LED geeft aan dat er DC-stroom aanwezig is. De TR LED (alleen serieel model) geeft, wanneer deze brandt, aan dat de unit klaar is om gegevens te ontvangen.
• Modem LED's - Twee modem LED's geven carrier detectie (CD LED alleen voor seriële modellen) en link status (LS LED) aan.
• Programmeerbare Signaal LED's - Drie signaal LED's kunnen worden geprogrammeerd om het signaalsterkteniveau van de draadloze verbinding weer te geven.

Connectoren op het zijpaneel

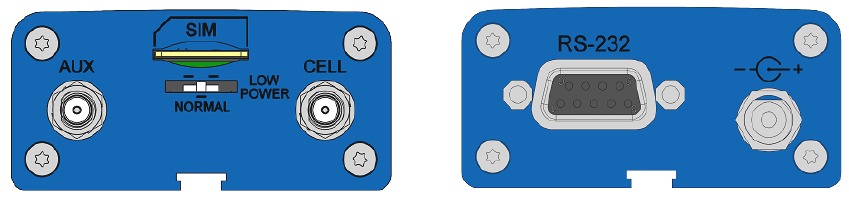

Seriële modellen

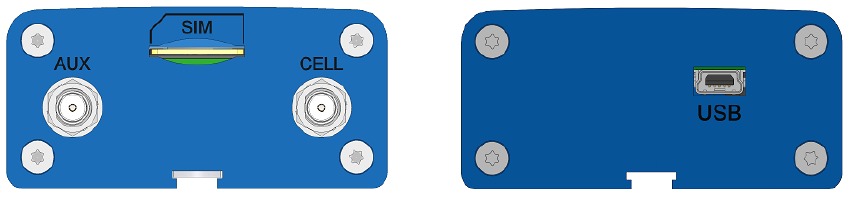

USB-modellen

Het apparaat heeft connectoren aan beide zijden van de behuizing.
De rechterkant bevat:

• AUX Cellulaire auxiliary female SMA-connector (voor diversiteit)
• CELL cellulaire female SMA-connector
• SIM-kaartsleuf
• Energiebesparende schakelaar (alleen seriële modellen)

De linkerkant bevat:

• 7-32 VDC voedingsconnector
• RS-232 (DE 9-pins, female-D) connector (alleen seriële modellen)
• USB-connector (alleen USB-modellen)

Afmetingen

De MTC is 4,169 inch x 3,00 inch x 1,163 inch

Wettelijke informatie

Raadpleeg de gebruikershandleiding van uw apparaat of ga naar de pagina van uw apparaat op www.multitech.com voor aanvullende wettelijke informatie.

RED-conformiteit (EU)
MultiTech verklaart dat dit apparaat in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU. De conformiteitsverklaring kan worden aangevraagd op https://support.multitech.com.

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

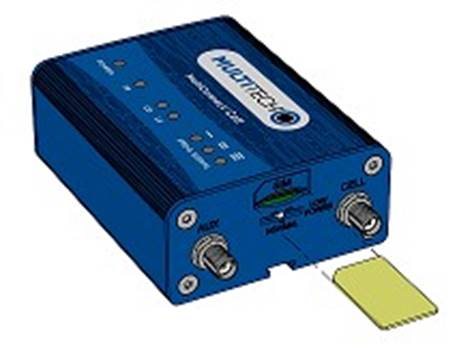

Een simkaart plaatsen

Als u de modem op een bepaald mobiel netwerk wilt gebruiken, installeert u een mini-SIM-kaart [of mini SIM (2FF) vormfactor].
Om de mini-SIM-kaart te plaatsen:

1. Zoek de mini-SIM-kaartsleuf aan de zijkant van de mobiele modem. De sleuf is gelabeld met SIM.
2. Duw de mini-SIM-kaart in de sleuf totdat deze vastklikt.

De mobiele modem installeren

1. Sluit de geschikte antennes aan op de antenneconnectoren (CELL en AUX).
2. Om verbinding te maken met de seriële interface op de mobiele modem (alleen seriële versie):

• Sluit de DE-9-connector (9-pins) van een RS-232-kabel aan op de RS-232-connector op de mobiele modem.
• Sluit het andere uiteinde aan op de seriële poort op uw computer of ander gewenst apparaat.
• Schroef de stroomkabel van de voedingmodule in de stroomaansluiting op de mobiele modem.
• Steek de voeding in uw stroombron.

3. Om verbinding te maken met de USB-interface op de mobiele modem (alleen USB-versie):

• Sluit het mini-USB-connectoruiteinde van de kabel aan op de USB-connector op de mobiele modem.
• Sluit het andere uiteinde van de USB-kabel aan op uw computer, rechtstreeks of via een hub.

4. Nadat de stroom is ingeschakeld:

• De POWER LED gaat branden nadat het apparaat is opgestart.
• Wanneer de LS LED begint te knipperen, is het apparaat geregistreerd.

Apparaat monteren

1. Zoek de groef aan de onderkant van de mobiele modem.
2. Schuif de montagerod door de groef.
3. Om de rod aan het gewenste oppervlak te bevestigen, plaatst u twee schroeven in de gaten aan beide uiteinden van de montagerod en draait u deze vast. Raadpleeg de gebruikershandleiding voor een illustratie van de montagerod, evenals de afmetingen voor de plaatsing van de schroeven.
