Tronical TronicalTune Handleiding

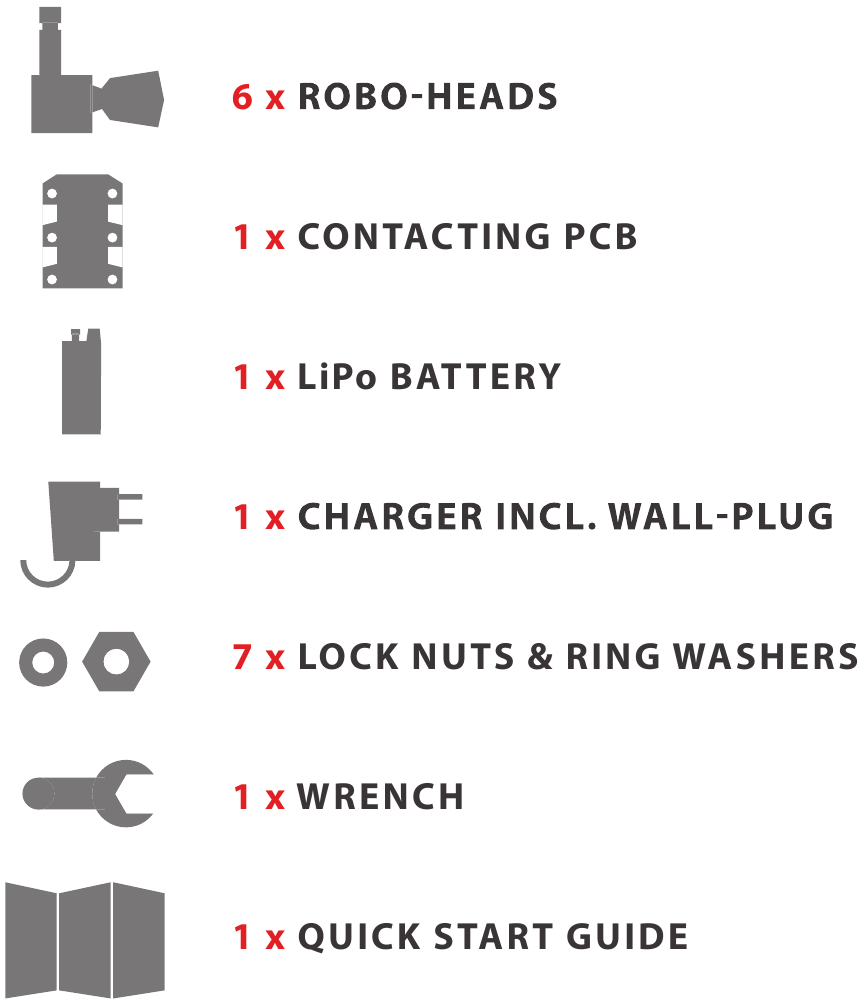

LEVERINGSOMVANG

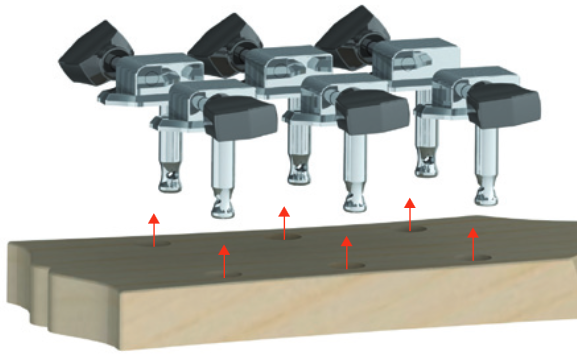

VOORBEREIDING
VERWIJDER EERST ALLE ORIGINELE ONDERDELEN VAN DE KOP VAN UW GITAAR.
INSTALLATIE

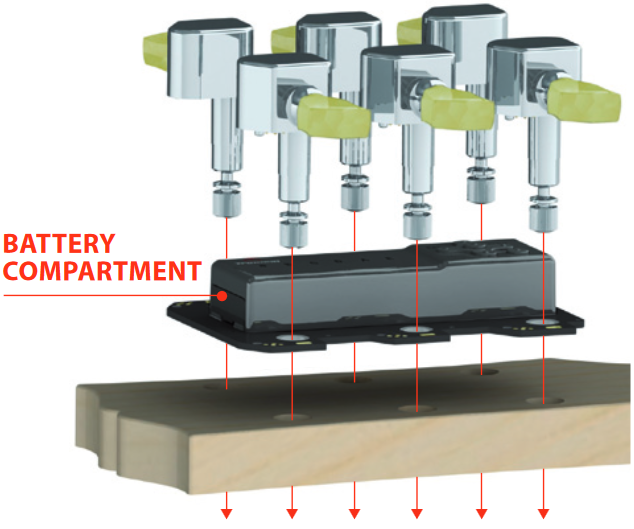

PLAATS DE CONTACT-PCB OP DE HALS VAN DE GITAAR, HET BATTERIJCOMPARTIMENT MOET NAAR DE BOVENKANT VAN DE KOP WIJZEN.

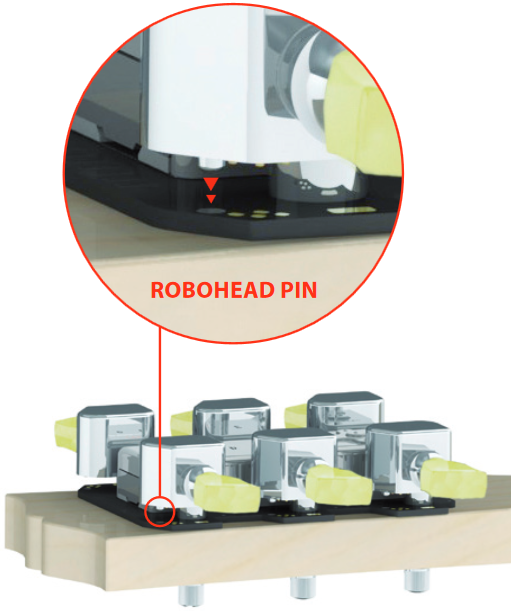

ZORG ERVOOR DAT ALLE PCB-BOORGATEN ZICH IN LIJN BEVINDEN MET DE STEMMECHANIEKGATEN VAN DE HALS. STEK DE ROBOHEAD-PENNEN DOOR DE RESPECTIEVE GATEN.

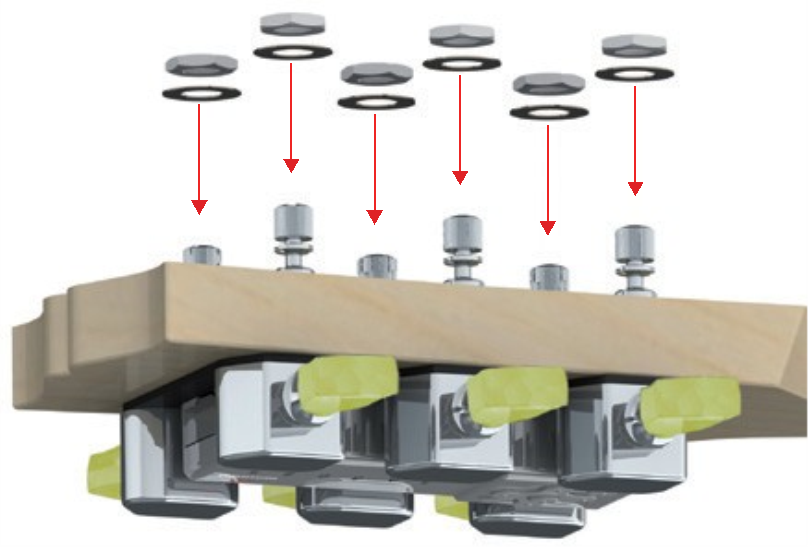

MONTEER DE RINGEN & ZESKANTMOEREN EN DRAAI DE ZESKANTMOEREN HELEMAAL VAST MET DE HAND.
LET OP: GEBRUIK GEEN GEREEDSCHAP OM DE BORGMOER VAST TE ZETTEN, GEBRUIK EEN 1 EUROCENTMUNT OM HEM VAST TE DRAAIEN, ANDERS KAN U DE TANDWIELEN BESCHADIGEN!

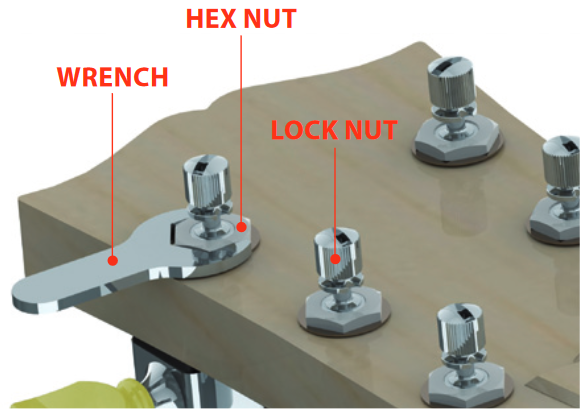

GEBRUIK ALLEEN DE BIJGELEVERDE SLEUTEL OM DE ZESKANTMOER VAST TE DRAAIEN.
BEWEEG NU DE EENHEID LICHTJES HEEF EN WEER OM DE JUISTE POSITIE TE VINDEN, EN ZET DE BORGMOEREN KRUISLINGS VAST MET DE BIJGELEVERDE SLEUTEL (ONGEVEER 1,5-1,8 Nm).

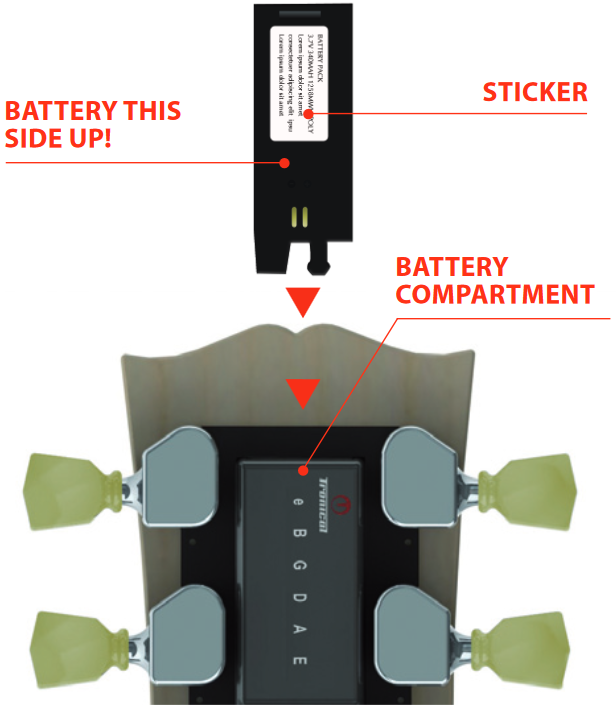

DE STICKER MOET NAAR BOVEN WIJZEN. DE VERGRENDELINGSVORM MOET IN DE ELEKTRONISCHE DOOS WORDEN GESTOKEN TOTDAT DEZE VASTKLIKT (KLIK). OEFEN GEEN KRACHT UIT OM HEM ERIN TE STEKEN!

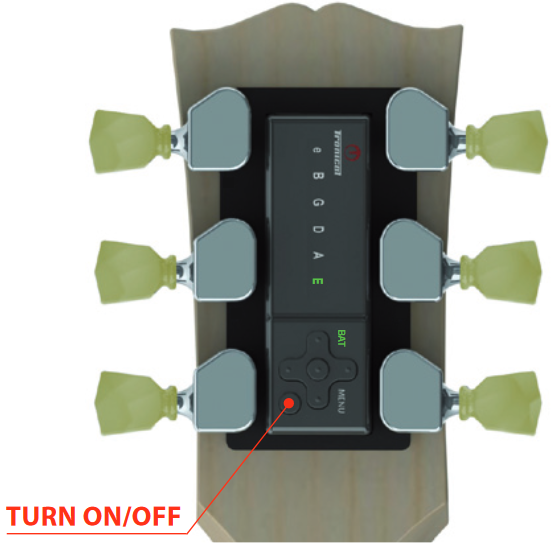

KLAAR OM TE BESNAREN
NU IS TRONICALTUNE KLAAR OM UW GITAAR TE BESNAREN. DOWNLOAD DE HANDLEIDING EN VOLG DE INSTRUCTIES.
Tronical-Components GmbH • Heselstücken 18
22453 Hamburg Germany
© Copyright 2013 Tronical Components GmbH.
Alle rechten voorbehouden.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
