Tronical TronicalTune 6 in line Handleiding
LEVERINGSOMVANG
6 x ROBO-HEADS
1 x CONTACTING PCB
1 x LiPo BATTERY (LiPo BATTERIJ)
1 x CHARGER INCL. WALL-PLUG (LADER INCL. STEKKER)
7 x LOCK NUTS & RING WASHERS (BORGMOEREN & RINGEN)
1 x WRENCH (SLEUTEL)
1 x QUICK START GUIDE (SNELSTARTGIDS)
VOORBEREIDING

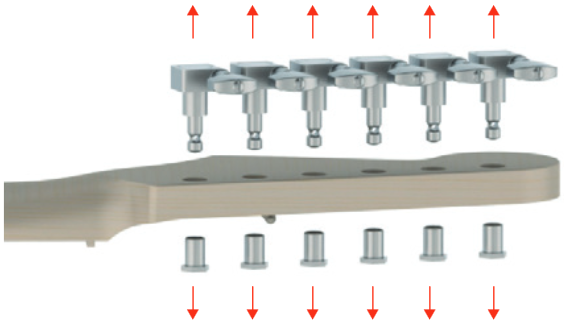

VERWIJDER EERST ALLE ORIGINELE ONDERDELEN VAN DE KOP VAN UW GITAAR.
INSTALLATIE

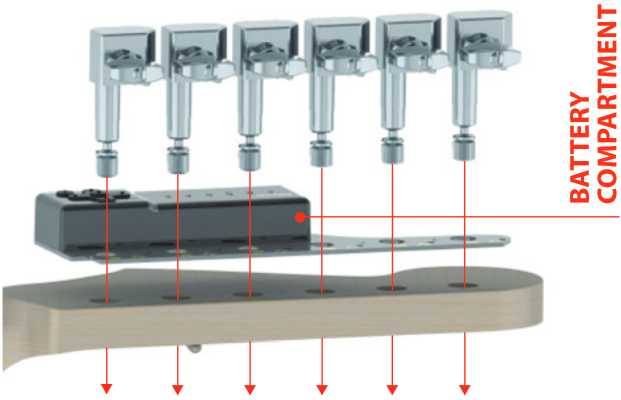

PLAATS DE CONTACT-PCB OP DE HALS VAN DE GITAAR, HET BATTERIJCOMPARTIMENT MOET NAAR DE BOVENKANT VAN DE KOP WIJZEN.

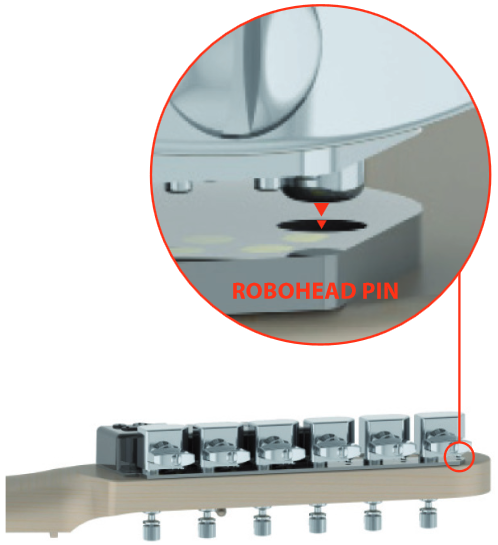

ZORG ERVOOR DAT ALLE PCB-BOORGATEN ZIJN UITGELIJND MET DE STEMMECHANIEKGATEN VAN DE HALS. STEEK DE ROBOHEAD-PENNEN DOOR DE RESPECTIEVE GATEN.

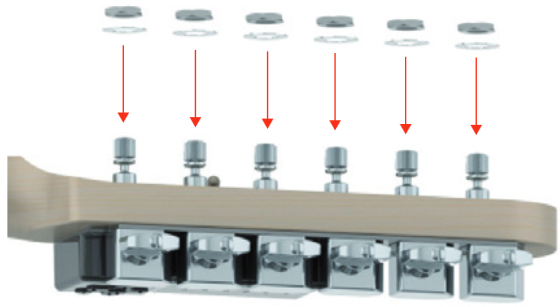

MONTEER DE RINGEN & ZESKANTMOEREN. DRAAI DE ZESKANTMOEREN HELEMAAL NAAR BENEDEN MET DE HAND.
LET OP: GEBRUIK GEEN GEREEDSCHAP OM DE BORGMOER VAST TE ZETTEN, GEBRUIK EEN 1 EUROCENT MUNT OM DEZE VAST TE DRAAIEN, ANDERS KUNT U DE TANDWIELEN BESCHADIGEN!

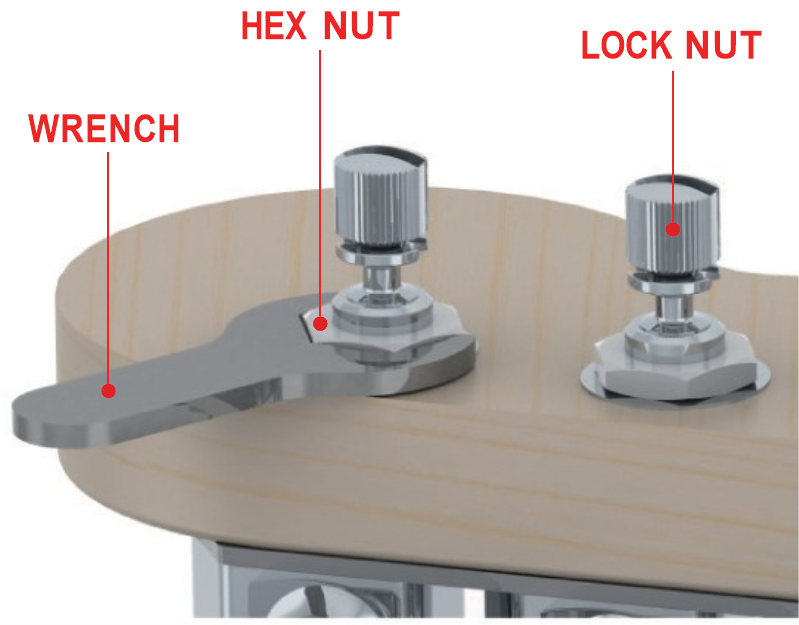

GEBRUIK ALLEEN DE MEEGELEVERDE SLEUTEL OM DE ZESKANTMOER VAST TE DRAAIEN.
BEWEEG NU DE EENHEID LICHTJES HEEEN EN WEER OM DE JUISTE POSITIE TE VINDEN, ZET DAARNA DE BORGMOEREN KRUISTELINGS VAST MET DE MEEGELEVERDE SLEUTEL (CA. 1,5-1,8 Nm).

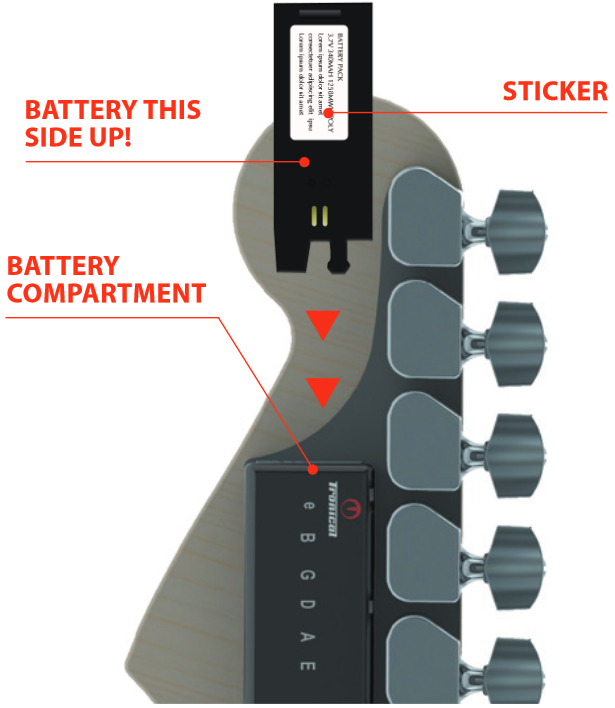

DE STICKER MOET NAAR BOVEN WIJZEN. DE VERGRENDELINGSVORM MOET IN DE ELEKTRONISCHE DOOS WORDEN GESTOKEN TOTDAT DEZE VASTKLIKT (KLIK). GEBRUIK GEEN KRACHT OM IN TE VOEGEN!

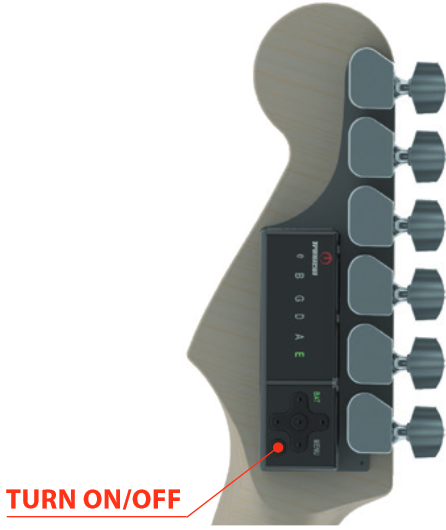

KLAAR OM DE SNARREN TE PLAATSEN
NU IS TRONICALTUNE KLAAR OM DE SNARREN OP UW GITAAR TE PLAATSEN. DOWNLOAD DE HANDLEIDING EN VOLG DE INSTRUCTIES.
Tronical-Components GmbH • Heselstücken 18
22453 Hamburg Germany
© Copyright 2013 Tronical Components GmbH.
Alle rechten voorbehouden.
