Nice ECCO5 Handleiding

Overzicht

Deze handleiding is van toepassing op ECCO5-zenders, modellen ECCO5BO, ECCO5WO, ECCO5BW, ECCO5WP

Hoe te gebruiken

Waarschuwingen

• Controleer voordat u met de installatie begint of het product geschikt is voor gebruik, en let vooral op de gegevens in het hoofdstuk "Technische kenmerken".
• NICE wijst alle aansprakelijkheid af voor schade die voortvloeit uit oneigenlijk gebruik van het product en anders dan gespecificeerd in deze handleiding.
• Verpakkingsmaterialen moeten worden afgevoerd in overeenstemming met de lokale voorschriften.
• Plaats de zender niet in de buurt van warmtebronnen en stel hem niet bloot aan open vuur; dit kan het apparaat beschadigen en storingen of andere gevaren veroorzaken.
• De batterijen kunnen, zelfs wanneer ze leeg zijn, giftige stoffen bevatten en mogen daarom niet als algemeen afval worden weggegooid, maar moeten worden afgevoerd in overeenstemming met de lokale voorschriften met betrekking tot batterijen.

Beschrijving en beoogd gebruik

Deze zenders maken deel uit van het Nice Home-automatiseringssysteem en zijn ontworpen om systemen te besturen die zijn geproduceerd met behulp van producten uit dezelfde lijn, voor residentieel gebruik.

– Elk ander gebruik dan gespecificeerd hierin of in andere omgevingsomstandigheden dan vermeld in deze handleiding, wordt als oneigenlijk beschouwd en is ten strengste verboden.

De zender heeft 5 toetsen die kunnen worden gebruikt om 5 soorten commando's naar één enkele automatisering te sturen of om maximaal 5 automatiseringen of radio-ontvangers te besturen. Het verzenden van het commando wordt bevestigd wanneer de LED oplicht (LED L1 - fig. 1).
De functionaliteit van de innovatieve 5e toets (T5 - fig. 1) is afhankelijk van de besturingseenheid of radio-ontvanger waarmee deze is gekoppeld: bijvoorbeeld, met het FILO400C/FILO600C product wordt deze toets gebruikt om de functie "Presence" (Aanwezigheid) te programmeren; zie de relevante handleiding.

De zender onthouden

Er zijn twee manieren om de nieuwe zender te onthouden:

• Mode 1: alle zendertoetsen worden tegelijkertijd onthouden, automatisch gekoppeld aan de commando's die worden weergegeven in Tabel 1.
  Een zender die in Mode 1 is onthouden, kan slechts één automatisering besturen.
• Mode 2: deze procedure wordt gebruikt om één toets tegelijk te onthouden, waarbij deze wordt gekoppeld aan het commando van uw keuze zoals vermeld in Tabel 2.
  Een zender die in Mode 2 is onthouden, kan verschillende automatiseringen besturen (bijvoorbeeld: automatisering 1 bestuurd door toets 1; automatisering 2 bestuurd door toets 2; enzovoort...)

Zender onthouden - proces

Het onthoudproces is afhankelijk van de gerelateerde besturingseenheid of radio-ontvanger.

Om de processen gemakkelijker te kunnen lezen, zijn aan de toetsen van de zenders en besturingseenheden initialen toegewezen:

• zender = toetsen T1, T2, T3, T4, T5 en LED L1 (fig.1)

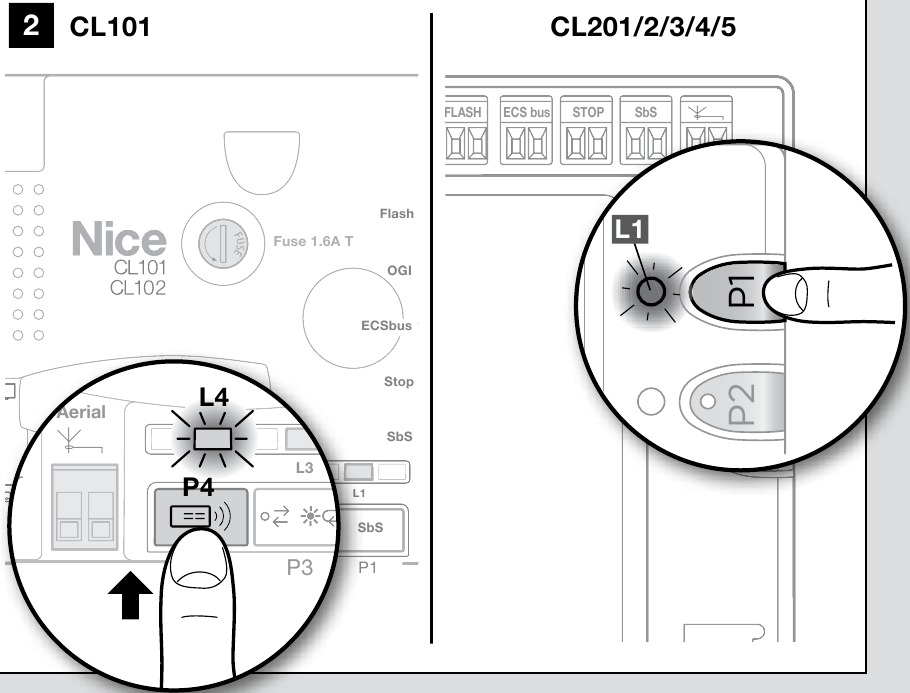

• besturingseenheden = toets P1 en LED L1 voor besturingseenheid CL201/2/3/4/5 (fig.2) of toets P4 en LED L4 voor besturingseenheid CL101 (fig. 2)

Voordat u de onthoudprocedures uitvoert, raden we u aan deze te lezen en de aangegeven tijden te respecteren.

Onthouden in Mode 1

1. Op de centrale unit houdt u de P1 of P4 toets (afhankelijk van de besturingseenheid) minstens 3 seconden ingedrukt; wanneer de L1 of L4 LED (afhankelijk van de besturingseenheid) oplicht, laat u de toets los.
2. Binnen 10 seconden na het loslaten, houdt u een willekeurige toets op de te onthouden zender minstens 3 seconden ingedrukt.
   Als het onthoudproces succesvol is, knippert de L1 of L4 LED (afhankelijk van de besturingseenheid) 3 keer.
3. Om andere zenders te onthouden, herhaalt u stap 02 binnen 10 seconden, anders eindigt de onthoudfase automatisch.

Onthouden in Mode 2

• Op de besturingseenheden en radio-ontvangers (zie Tabel 2)

1. Selecteer in Tabel 2 het commando.
2. Op de besturingseenheid drukt u de toets P1 of P4 (afhankelijk van de besturingseenheid) het juiste aantal keren in en laat u deze los voor het geselecteerde commando (Tabel 2 - bijvoorbeeld 3 keer voor het commando "Alleen openen"); de L1 of L4 LED (afhankelijk van de besturingseenheid) moet even snel knipperen als het aantal keren dat het geselecteerde commando.
3. Houd binnen 10 seconden de te onthouden zendertoets minstens 2 seconden ingedrukt: als het onthoudproces succesvol is, knippert de L1 of L4 LED (afhankelijk van de besturingseenheid) 3 keer.
4. Om andere zenders met hetzelfde commando type te onthouden, herhaalt u stap 03 binnen 10 seconden; anders eindigt de onthoudfase automatisch.

Onthoudproces met twee zenders in de buurt van de besturingseenheid

Deze procedure wordt gebruikt om een NIEUWE zender te onthouden met behulp van een tweede zender (OUD) die al is onthouden en werkt, zonder de toetsen op de besturingseenheid te gebruiken, maar door deze simpelweg in de buurt van de laatste te plaatsen.
Tijdens het proces wordt de NIEUWE zender op dezelfde manier onthouden als de OUDE zender (Mode 1 of Mode 2).

• Procedure voor OUDE zender onthouden in Mode 1:

1. Plaats de twee zenders in de buurt van de besturingseenheid: wacht 1 seconde tussen de ene stap en de volgende.
2. Op de NIEUWE zender houdt u een willekeurige toets minstens 8 seconden ingedrukt en laat u deze vervolgens los.
3. Op de OUDE zender houdt u een willekeurige toets die moet worden gekopieerd minstens 2 seconden ingedrukt en laat u deze vervolgens los.
4. Op de OUDE zender houdt u een willekeurige toets die moet worden gekopieerd minstens 2 seconden ingedrukt en laat u deze vervolgens los.
5. Op de OUDE zender houdt u een willekeurige toets die moet worden gekopieerd minstens 2 seconden ingedrukt en laat u deze vervolgens los.
6. Op de NIEUWE zender houdt u een willekeurige toets die moet worden onthouden minstens 5 seconden ingedrukt en laat u deze vervolgens los. Herhaal het proces voor elke te onthouden zender.

• Procedure voor OUDE zender onthouden in Mode 2:

1. Plaats de twee zenders in de buurt van de besturingseenheid: wacht 1 seconde tussen de ene stap en de volgende.
2. Op de NIEUWE zender houdt u de te onthouden toets minstens 8 seconden ingedrukt en laat u deze vervolgens los.
3. Op de OUDE zender houdt u de te kopiëren toets minstens 2 seconden ingedrukt en laat u deze vervolgens los.
4. Op de OUDE zender houdt u de te kopiëren toets minstens 2 seconden ingedrukt en laat u deze vervolgens los.
5. Op de OUDE zender houdt u de te kopiëren toets minstens 2 seconden ingedrukt en laat u deze vervolgens los.
6. Op de NIEUWE zender houdt u de te onthouden toets minstens 5 seconden ingedrukt en laat u deze vervolgens los.
   Herhaal het proces voor elke te onthouden zender.

Controleer de zenderfunctie

Druk gewoon op een van de toetsen op de zender en controleer of de rode LED knippert en of de automatisering het verwachte commando uitvoert.

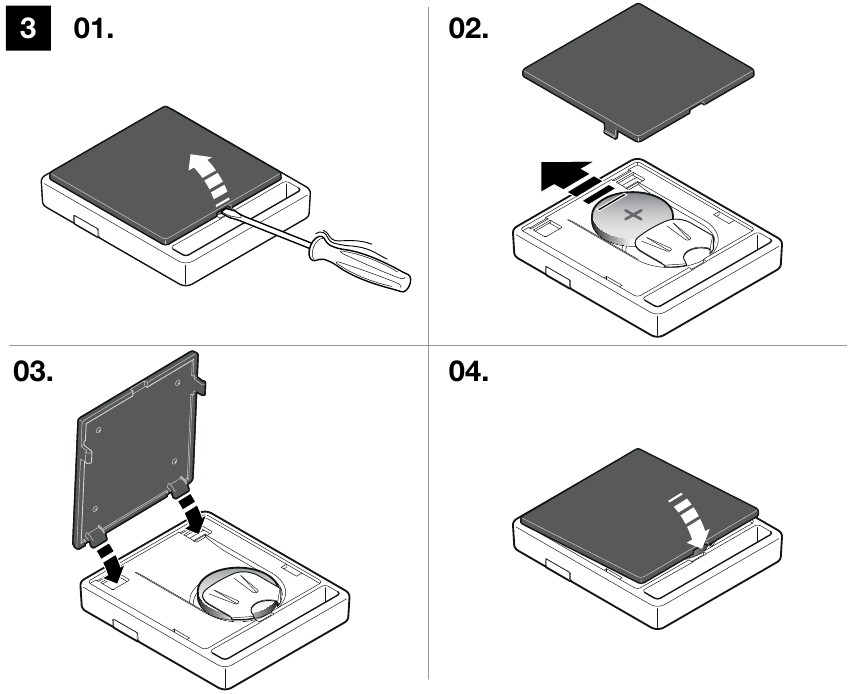

Batterij vervangen

(fig. 3)
Wanneer de batterijcapaciteit aanzienlijk daalt en het LED-lampje zwak wordt, is het waarschijnlijk dat de batterij leeg is. De zender bevat een lithiumbatterij van het type CR2032.

Het product werkt met batterijen die giftige stoffen kunnen bevatten en daarom NIET als algemeen afval mogen worden weggegooid.

De batterijen moeten in plaats daarvan worden afgevoerd volgens gescheiden afvalinzamelingsmethoden zoals voorzien in de lokale voorschriften.

Technische kenmerken

ECCO5... wordt vervaardigd door NICE S.p. A. (TV) Italië. Om haar producten te verbeteren, behoudt NICE S.p. A. zich het recht voor om de technische specificaties op elk moment en zonder voorafgaande kennisgeving te wijzigen. In ieder geval garandeert de fabrikant hun functionaliteit en geschiktheid voor de beoogde doeleinden.

Opmerking: alle technische specificaties verwijzen naar een temperatuur van 20°C.

• Type: Radiozenders voor het besturen van automatische poort- of deuraandrijvingen
• Gebruikte technologie: AM OOK gecodificeerde modulatie van radiodrager
• Frequentie: 433.92 MHz (± 100 kHz)
• Vermogen uitgestraald: 0 dBm (ERP)
• Codificatie: Rolling code met 64 Bit code (18 biljoen combinaties)
• Toetsen: elke toets verzendt een commando en kan worden gebruikt voor verschillende commando's op dezelfde besturingseenheid of om verschillende besturingseenheden te besturen
• Voeding: 3V +20% -40% met een lithiumbatterij van het type CR2032
• Levensduur batterij: 2 jaar, geschat op basis van 10 commando's/dag, elk met een duur van 1s bij 20°C (bij lage temperaturen neemt de efficiëntie van de batterijen af)
• Bedrijfstemperatuur: -20°C... +55°C
• Beschermingsgraad: IP40 (geschikt voor gebruik binnenshuis of in beschermde omgevingen)
• Afmetingen / gewicht: 45 x 52 h 11 mm / 20 g
