Caseta Wireless Wireless Dimming-kit Snelstartgids

Inhoud

Introductie

Om je lampen te bedienen via een app of afstandsbediening, moet je een bestaande schakelaar vervangen door een CasétaT Wireless inbouwdimmer.

Bekijk de installatievideo op www.casetawireless.com/support voordat je de dimmer installeert.

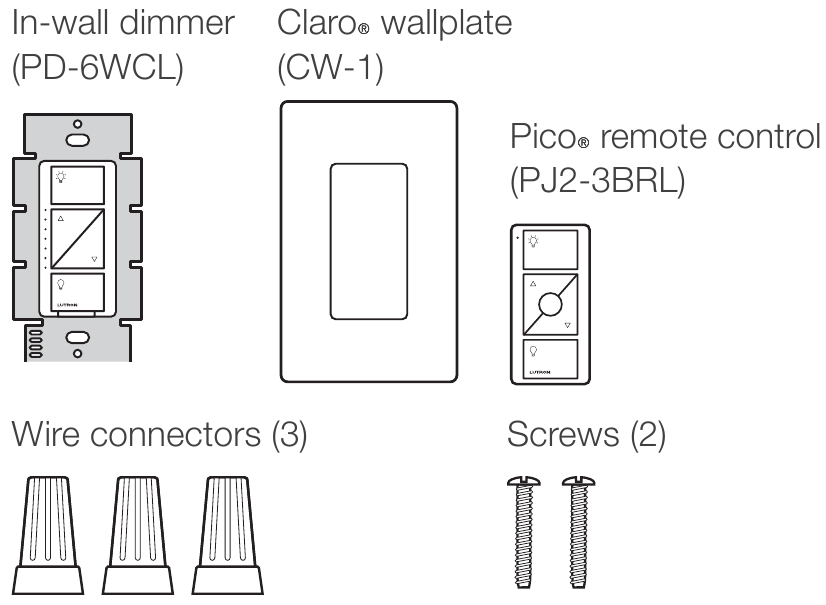

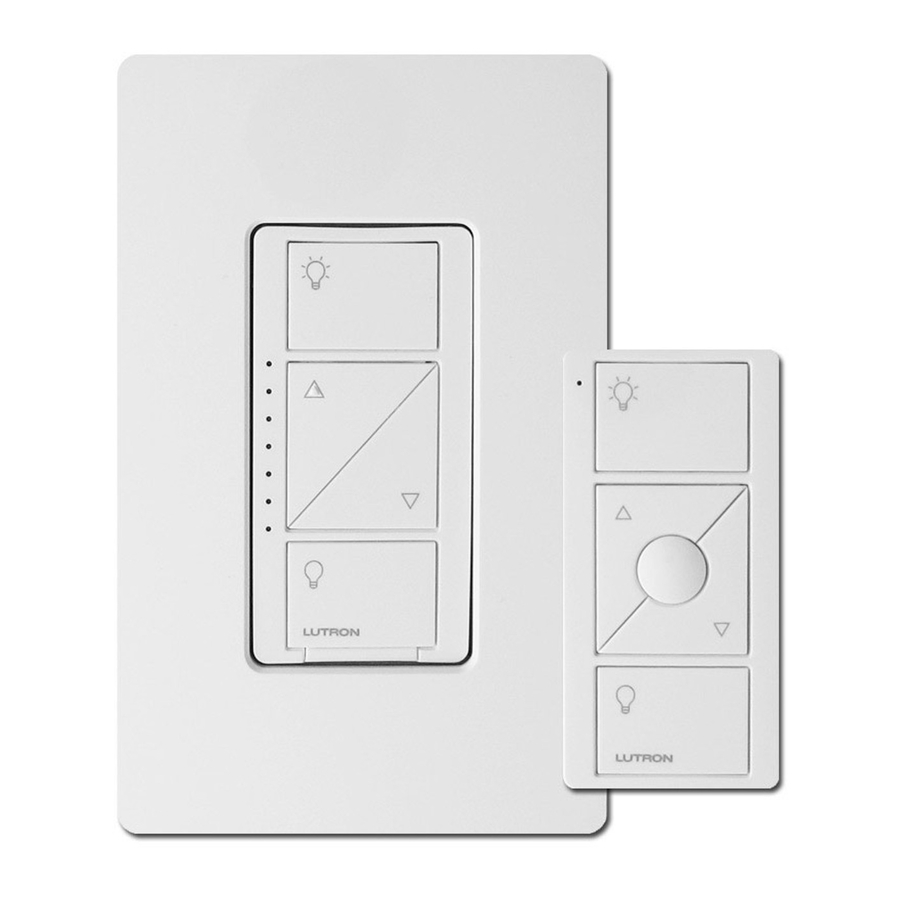

Inhoud van de verpakking

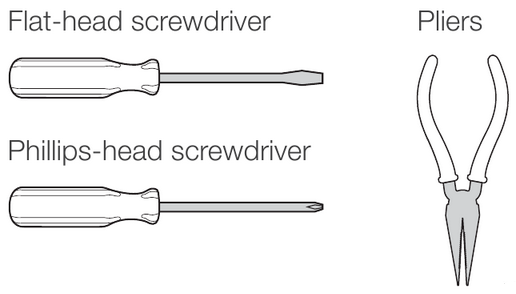

Benodigde gereedschappen

Je dimmer installeren

Installatie voor lampen met één wandschakelaar (enkelpolig)

  1. Schakel de stroom uit bij de stroomonderbreker!
    Je dimmer installeren - Stap 1 - Schakel de stroom uit

    ELEKTRISCHE SCHOK.
    Kan leiden tot ernstig letsel of de dood. Schakel de stroom uit bij de stroomonderbreker of zekering voordat je de installatie uitvoert.

Belangrijke opmerking:
Sommige lampen hebben één wandschakelaar, terwijl andere twee of meer wandschakelaars hebben (zoals traplampen, die een schakelaar aan de boven- en onderkant van de trap hebben). We hebben instructies opgenomen voor lampen met één wandschakelaar (eenpolig genoemd). Als je lamp meer dan één schakelaar heeft (3-weg genoemd), ga dan naar www.casetawireless.com/3way voor volledige installatie-instructies en how-to video's.

  1. Verwijder de bestaande schakelaar van de muur
    Verwijder de wandplaat van de schakelaar.
    Je dimmer installeren - Stap 2 - Schakelaar verwijderen

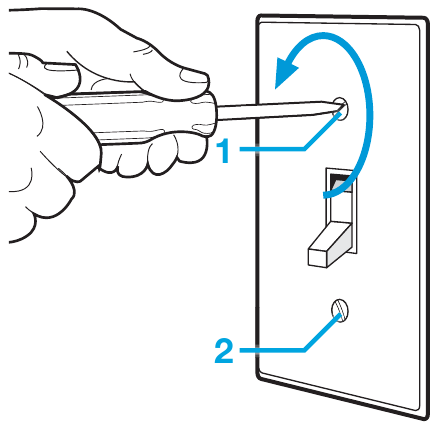

    Verwijder de schakelaar en trek hem van de muur.

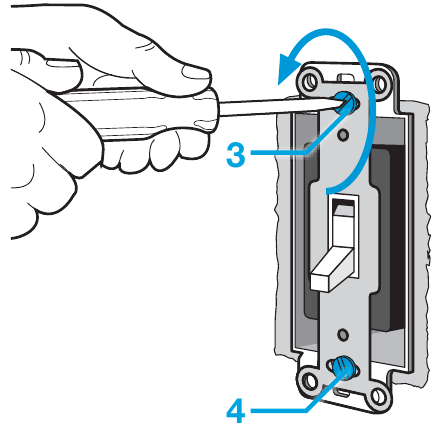

    Je dimmer installeren - Stap 3

    Koppel alle drie de draden* los van de schakelaar.

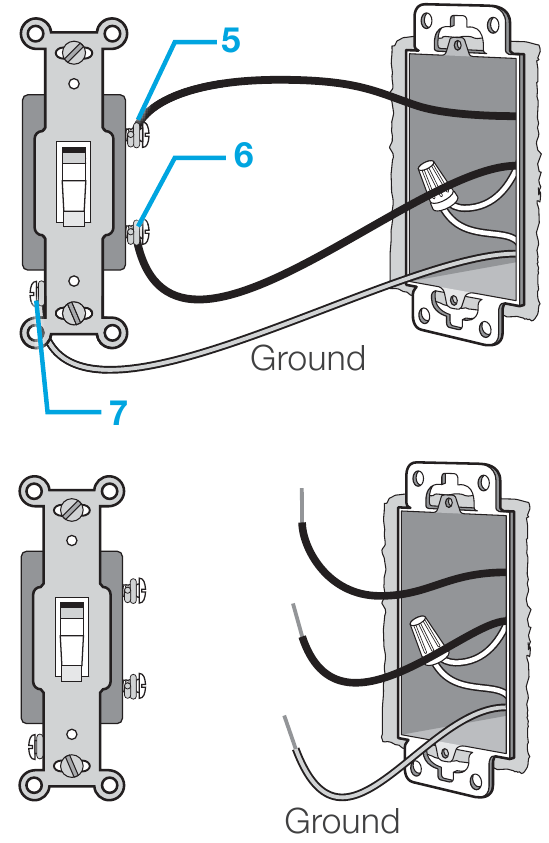

    Je dimmer installeren - Stap 4
    * Als je schakelaar meer dan 3 draden heeft, bekijk dan de video "Installing CasétaT Wireless in a 3-way switch application" op www.casetawireless.com/3way
  2. Zijdelen verwijderen (indien nodig)

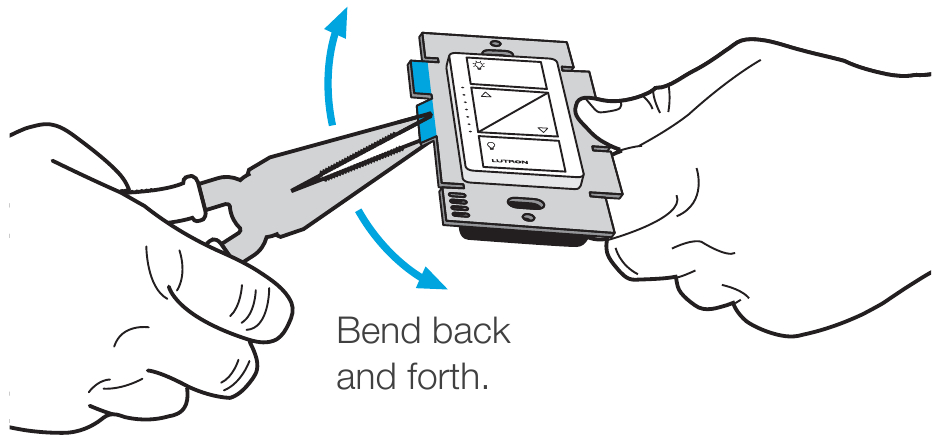

    Je dimmer installeren - Stap 5 - Zijdelen verwijderenVerwijder geen buitenste zijdelen op dimmers aan het einde van de rij.
    Je dimmer installeren - Stap 6

Belangrijke opmerking:

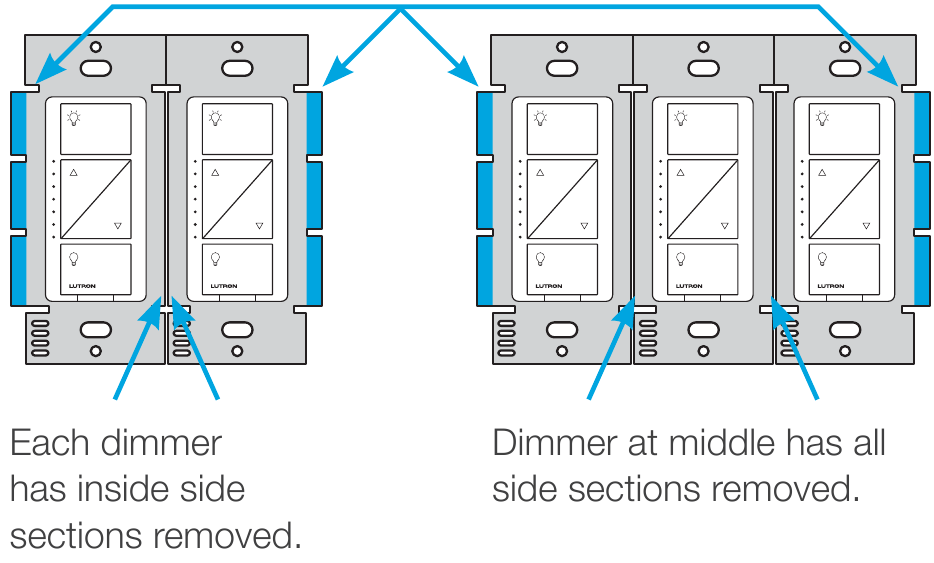

Het verwijderen van zijdelen vermindert het maximale wattage van de dimmer. Zie de onderstaande tabel voor informatie over het maximale wattage.
Maximale* wattage reductie tabel (120 V~ 50/60 Hz)

Zijdelen verwijderd Geen 1 zijde 2 zijden
LED & CFL 150 W 150 W 150 W
of*
Gloeilamp & Halogeen 600 W 500 W 400 W

* Voor informatie over het maximale wattage bij het mengen van soorten gloeilampen zie www.casetawireless.com/ganging

  1. Sluit de dimmer aan

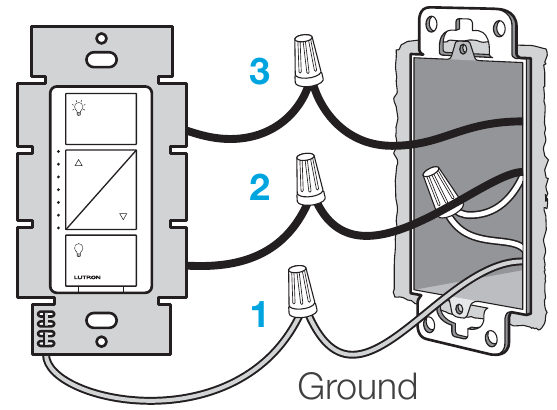

    Je dimmer installeren - Stap 7 - Sluit de dimmer aan
    1. Sluit de blanke koperen (of groene) "aardedraad" van de wandcontactdoos aan op de groene draad van de dimmer met behulp van een draadconnector.
    2. Sluit een van de overige draden van de wandcontactdoos aan op een van de overige draden van de dimmer met behulp van een tweede draadconnector.
    3. Sluit de overige draad van de muur aan op de overige draad van de dimmer met behulp van een derde draadconnector.
  1. Monteer de dimmer

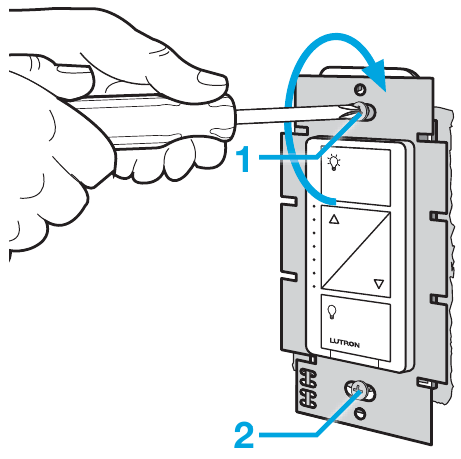

    Gebruik de meegeleverde schroeven.
    Je dimmer installeren - Stap 8 - Monteer de dimmer
  2. Bevestig de wandplaat

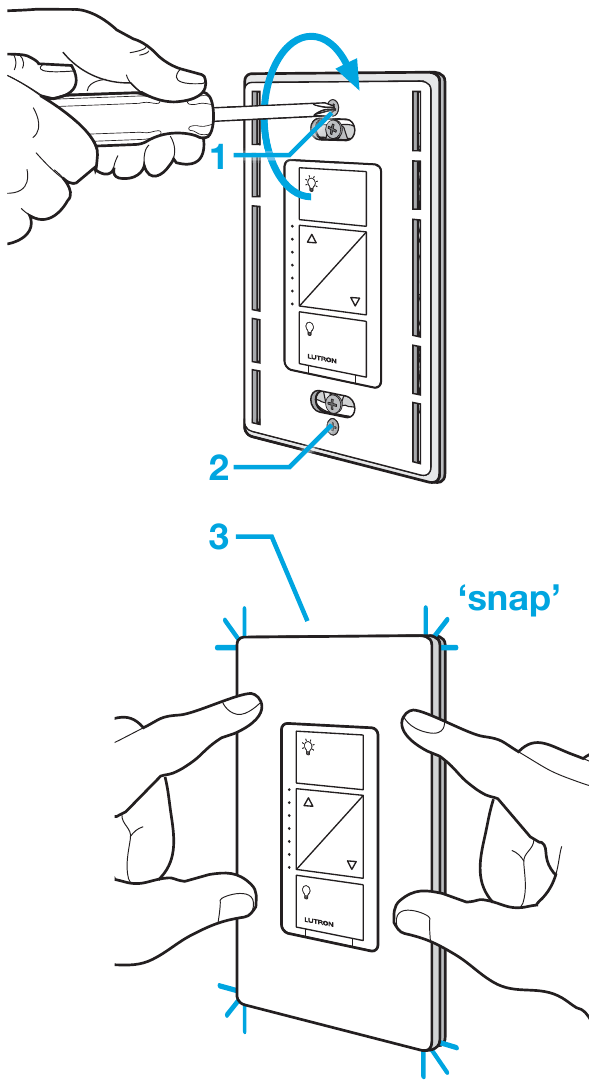

    Bevestig de adapter aan de dimmer met behulp van de meegeleverde schroeven en klik de wandplaat erop.
    Je dimmer installeren - Stap 9 - Bevestig de wandplaat
    (Als je de dimmer naast andere dimmers of schakelaars hebt geïnstalleerd, moet je een wandplaat installeren met de juiste grootte/aantal openingen voor alle apparaten.)
  3. Schakel de stroom in bij de stroomonderbreker
    Je dimmer installeren - Stap 10 - Schakel de stroom in

Je Caséta Wireless-kit gebruiken

Met een smartphone of tablet (Bridge vereist, apart verkrijgbaar)

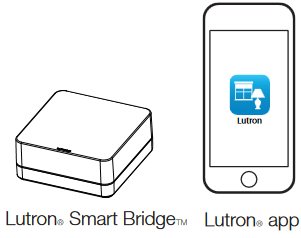

De CasétaT Wireless-dimmer kan worden bediend vanaf een smartphone wanneer deze wordt gebruikt met de LutronR Smart BridgeT.
Als je de dimmer en afstandsbediening gebruikt met de LutronR Smart BridgeT, volg dan de onderstaande instructies.

Opmerking: Als je de dimmer en afstandsbediening gebruikt met de bridge van een andere fabrikant, raadpleeg dan de instructies van die fabrikant voor de installatie.

  1. Download de Lutron ® app

    www.casetawireless.com/LutronApp
    apps.apple.com
    play.google.com
    Apple is een handelsmerk van Apple Inc., geregistreerd in de VS en andere landen. AppStore is een servicemerk van Apple Inc.
  2. Start de Lutron ® app

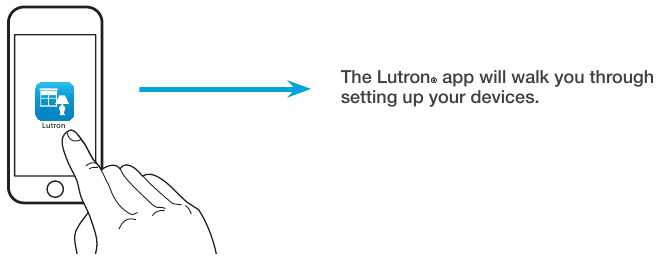

    Gebruik met App
  3. Gebruik de Lutron ® app om ALLE resterende stappen te voltooien

Zonder een smartphone of tablet (Bridge niet vereist)

De dimmer en Pico-afstandsbediening koppelen

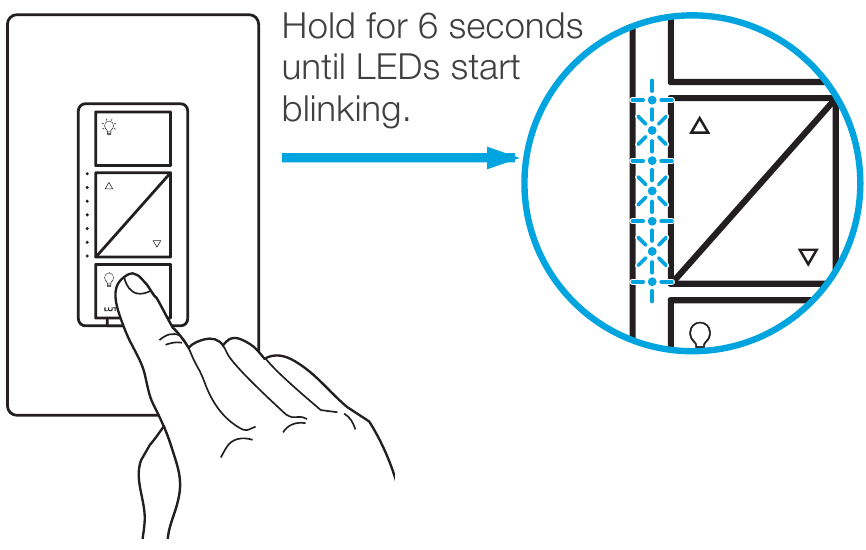

  1. Houd de "off" (uit) knop op de dimmer ingedrukt
    De dimmer en Pico-afstandsbediening koppelen - Stap 1

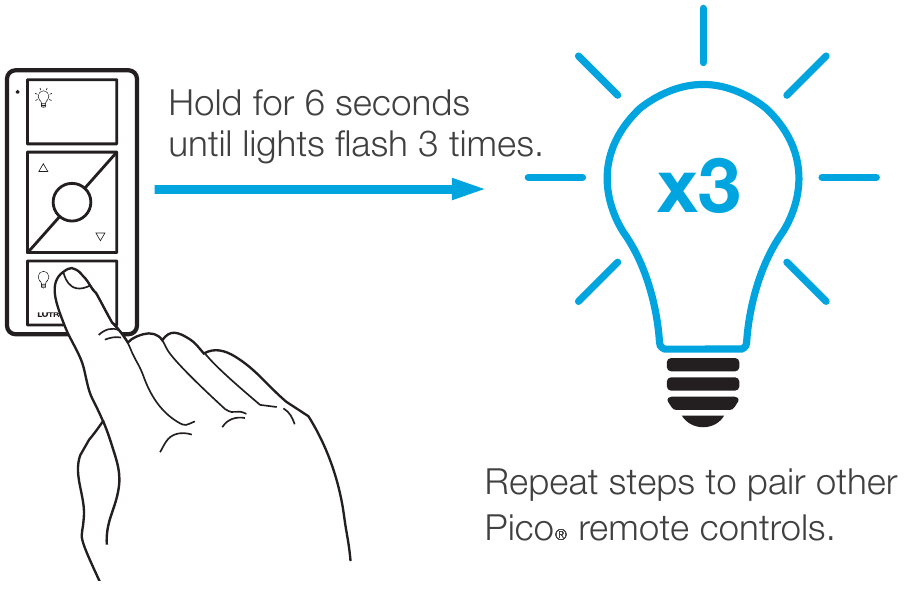

  2. Houd de "off" (uit) knop op de afstandsbediening ingedrukt
    De dimmer en Pico-afstandsbediening koppelen - Stap 2

Het favoriete lichtniveau wijzigen op de PicoR-afstandsbediening (optioneel)

Favoriete lichtniveau

U kunt de ronde "favorite" (favoriet) knop op de PicoR-afstandsbediening gebruiken om een favoriet lichtniveau op te roepen. We hebben het ingesteld op 50%, maar u kunt het naar elk gewenst niveau wijzigen.

  1. Stel het gewenste lichtniveau in op de dimmer
    De dimmer en Pico-afstandsbediening koppelen - Stap 3

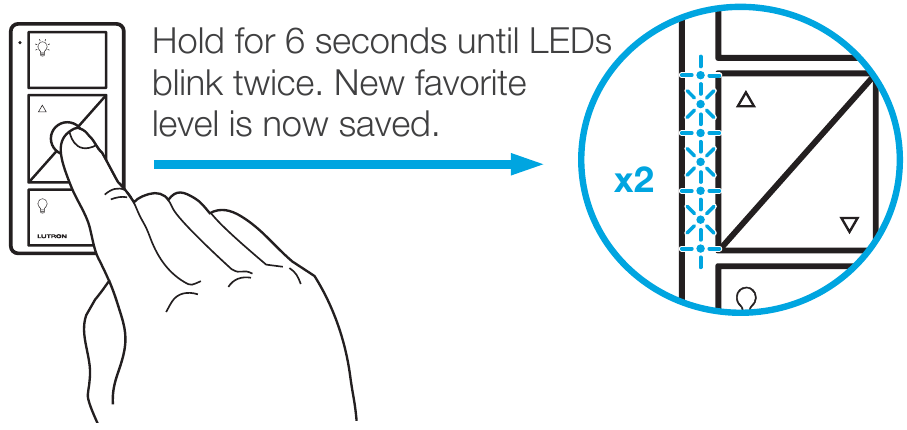

  2. Houd de "favorite" (favoriet) knop op de afstandsbediening ingedrukt
    De dimmer en Pico-afstandsbediening koppelen - Stap 4

Voor geavanceerde functies, tips over het gebruik van Caséta Wireless dimmers met CFL's en LED's, de complete CasétaT Wireless productlijn en meer, bezoek www.casetawireless.com/features

Uw bedieningselementen gebruiken

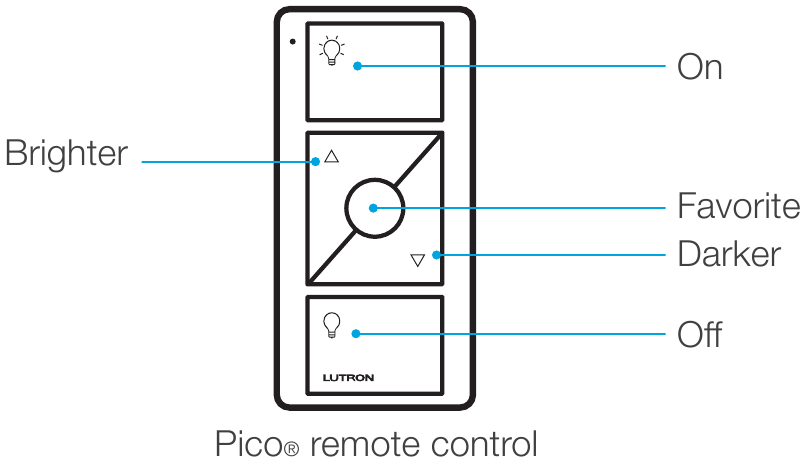

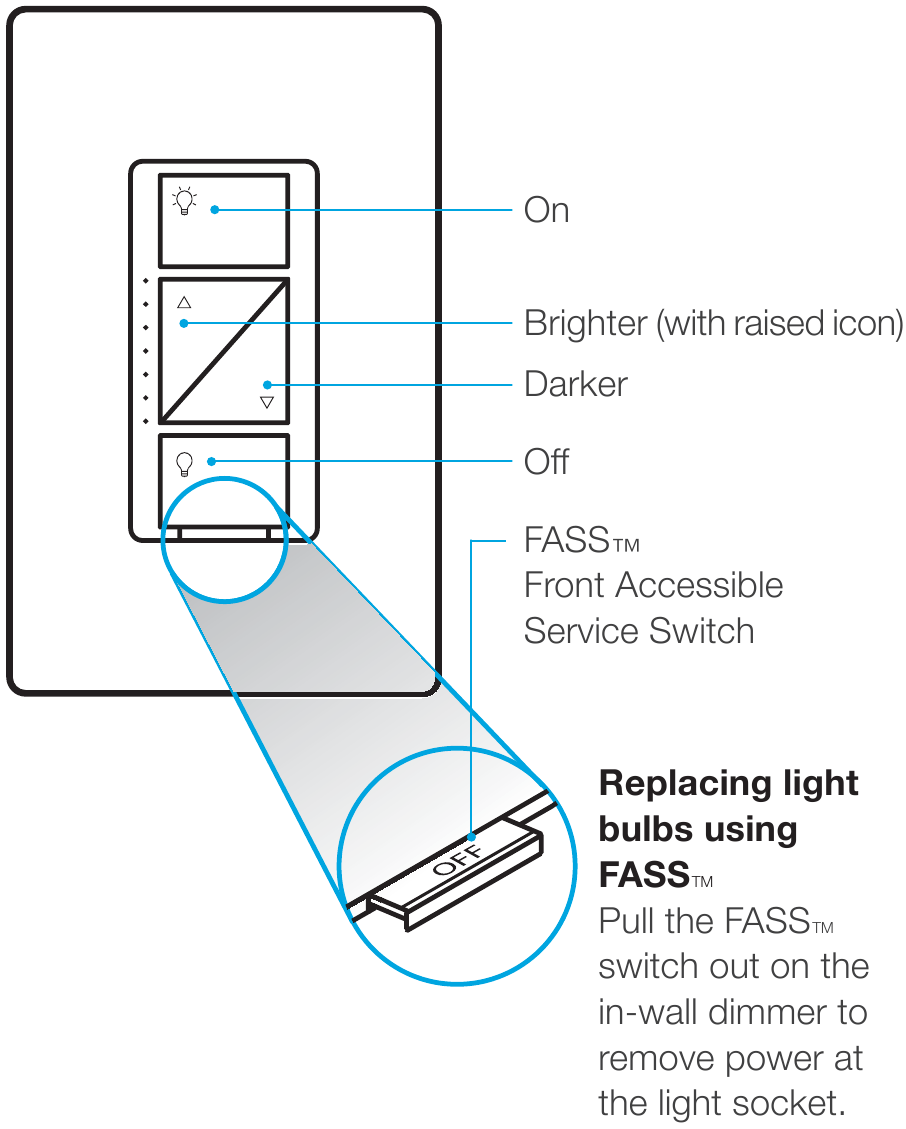

Bedieningselementen gebruiken - Deel 1

Bedieningselementen gebruiken - Deel 2

Belangrijke opmerkingen:

  1. Alleen voor gebruik binnenshuis.
  2. Gebruik tussen 0 ˚C (32 ˚F) en 40 ˚C (104 ˚F).

Apparaatclassificaties
Inbouw dimmer
PD-6WCL
120 V~ 50/60 Hz

Pico afstandsbediening
PJ2-3BRL
3 V10 mA
(1) CR2032-batterij (meegeleverd)

Werkt met energiezuinige dimbare gloeilampen:
LED—tot 150 W

CFL—tot 150 W

Halogeen—tot 600 W

Gloeilamp—tot 600 W

OPMERKING: U kunt dimbare LED- en CFL's, evenals halogeen- en gloeilampen combineren met Caséta Wireless dimmers.

Dimbare LED- en CFL-lampen verschillen in hun dimprestaties. Als u deze lampen gebruikt en ze flikkeren of uitgaan, ga dan naar www.casetawireless.com/lowend voor informatie over het aanpassen van de dimmer voor de beste lampprestaties.

Ga voor een complete lijst met compatibele dimbare LED's en CFL's naar www.casetawireless.com/bulblist

Compatibele lampen zijn onder meer:
Cree BA19-08027OMF-12DE26-1U100 CR6-575L

Ecosmart ECS BR30 W27 FL 120 ECS 20 WW FL 50WE 120

Feit A19/OM/LED

Philips 9290002295

Sylvania LED12A19/DIM/O/827 LED21PAR38/DIM/P/930/FL30
