Lutron Caseta Wireless - Handleiding inbouwdimmer

Welkom

Om je verlichting op afstand te bedienen, moet je een bestaande schakelaar vervangen door een Caséta Wireless inbouwdimmer.
Voordat je de dimmer installeert, bekijk je de installatievideo op www.casetawireless.com.
We hopen dat je geniet van het gemak van Caséta Wireless!

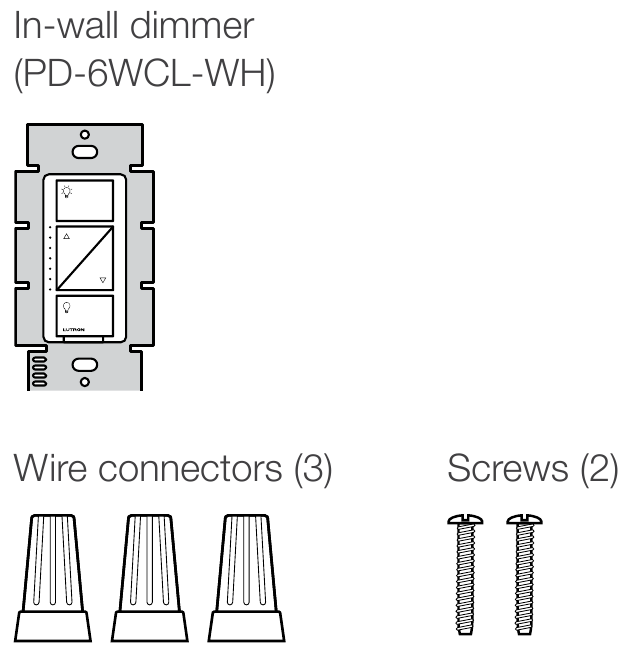

Inhoud verpakking

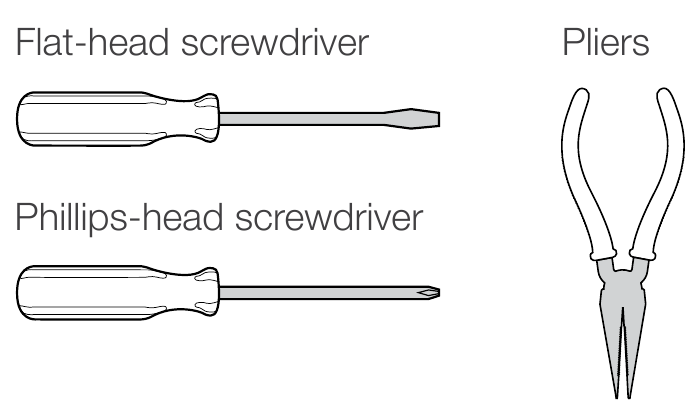

Benodigde gereedschappen

Je dimmer installeren

Installatie voor verlichting met één lichtschakelaar (enkelpolig)

1. Schakel de stroom uit bij de stroomonderbreker! (Turn power off at circuit breaker!)



   ELEKTRISCH GEVAAR (SHOCK HAZARD)
   Kan leiden tot ernstig letsel of de dood. Schakel de stroom uit bij de stroomonderbreker of zekering voordat je gaat installeren.

   Sommige lampen hebben één lichtschakelaar, terwijl andere twee of meer lichtschakelaars hebben (zoals trapverlichting, die een schakelaar heeft aan zowel de boven- als onderkant van de trap). We hebben instructies opgenomen voor verlichting met één lichtschakelaar (eenpolig genoemd). Als je lamp meer dan één schakelaar heeft (3-weg genoemd), ga dan naar www.casetawireless.com voor volledige installatie-instructies en instructievideo's.

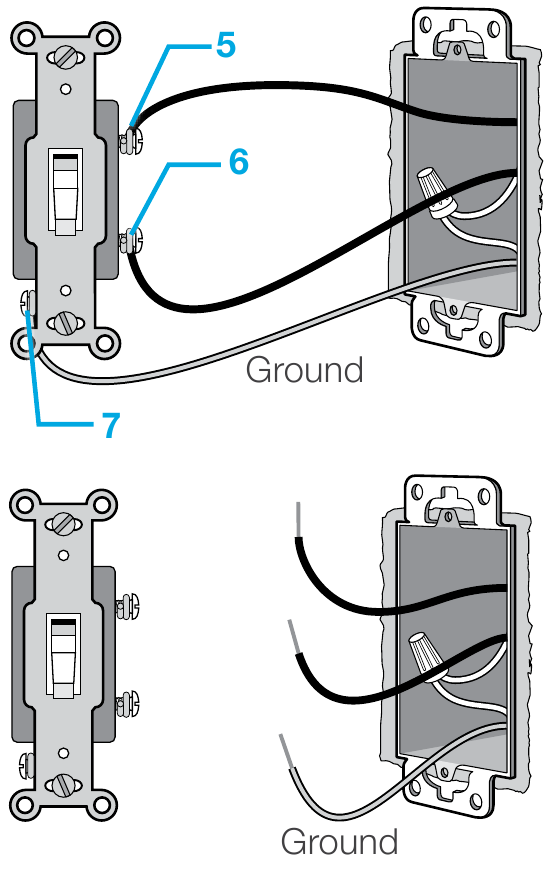

2. Verwijder de bestaande schakelaar van de muur (Remove existing switch from wall)

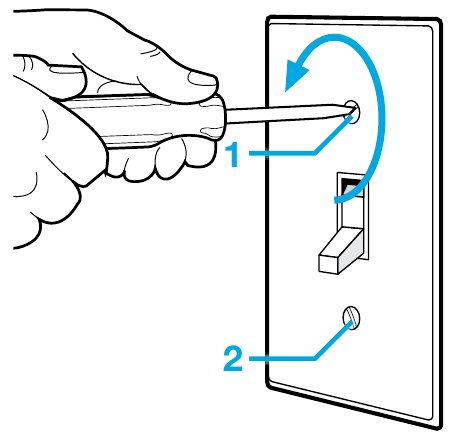

   Verwijder de wandplaat van de schakelaar.

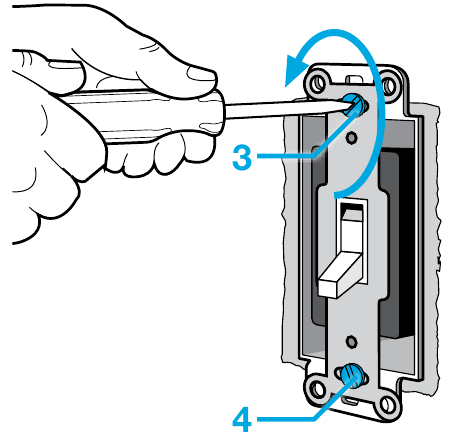

   Verwijder de schakelaar en trek deze van de muur.


   Koppel alle drie de draden* los van de schakelaar.

   * Als je schakelaar meer dan 3 draden heeft, bekijk dan de video "Installing Caséta Wireless in a 3-way switch application" op www.casetawireless.com/support.

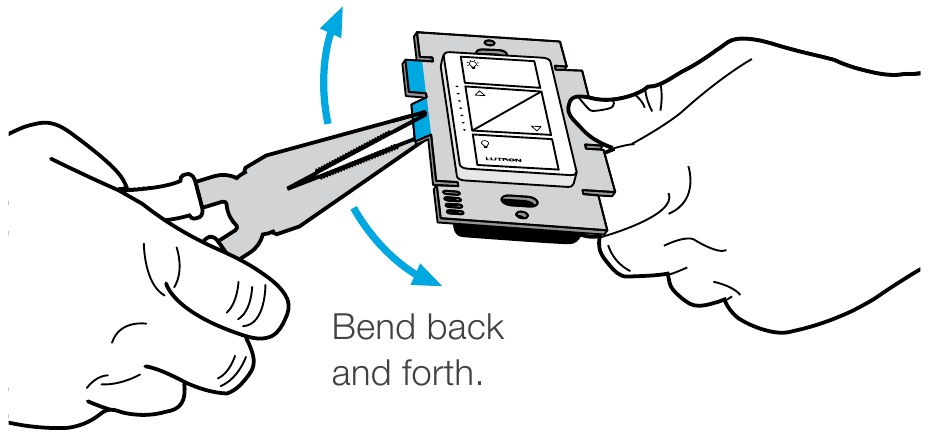

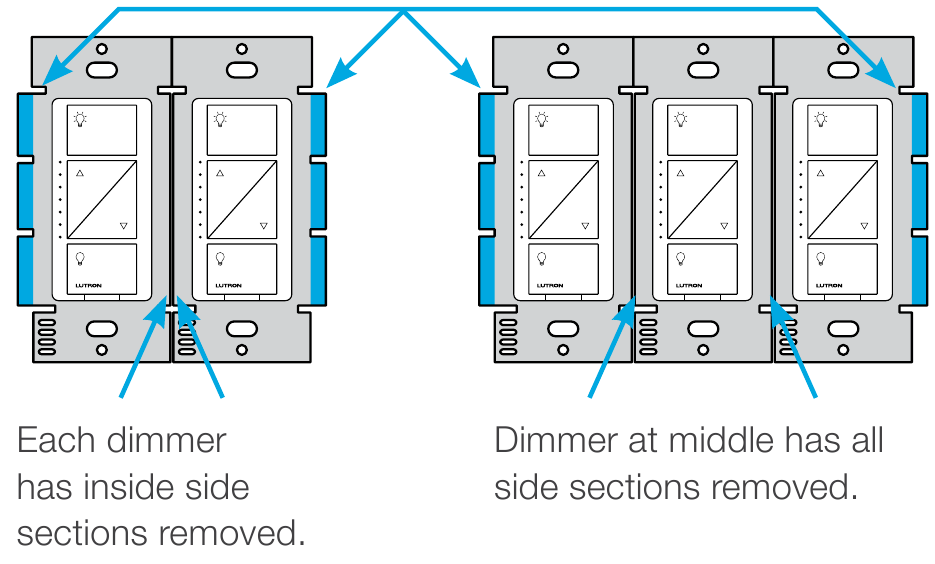

3. Verwijder zijsecties (indien nodig) (Remove side sections (if necessary))

   Verwijder geen (Do not) buitenste zijsecties op dimmers aan het einde van de rij.
   (Bij elke dimmer zijn de binnenste zijsecties verwijderd.
   Bij de dimmer in het midden zijn alle zijsecties verwijderd.)

   Het verwijderen van zijsecties vermindert het maximale wattage van de dimmer. Zie de onderstaande tabel voor informatie over het maximale wattage.
   Maximale* wattage derating tabel (120 V~ 50/60 Hz)


   Zijsecties verwijderd	Geen (None)	1 zijde	2 zijden
   LED & CFL	150 W	150 W	150 W
   of *
   Gloeilamp & Halogeen	600 W	500 W	400 W

   * Voor informatie over het maximale wattage bij het mengen van soorten lampen, zie
   www.casetawireless.com/support.

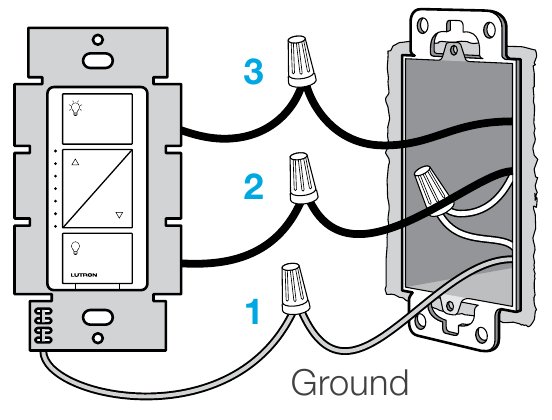

4. Sluit de dimmer aan (Connect the dimmer)

   1. Verbind de blanke koperen (of groene) "aardedraad" (ground wire) van de wanddoos met de groene draad op de dimmer met behulp van een draadconnector.
   2. Verbind een van de overgebleven draden van de wanddoos met een van de overgebleven draden op de dimmer met behulp van een tweede draadconnector.
   3. Verbind de overgebleven draad van de muur met de overgebleven draad op de dimmer met behulp van een derde draadconnector.

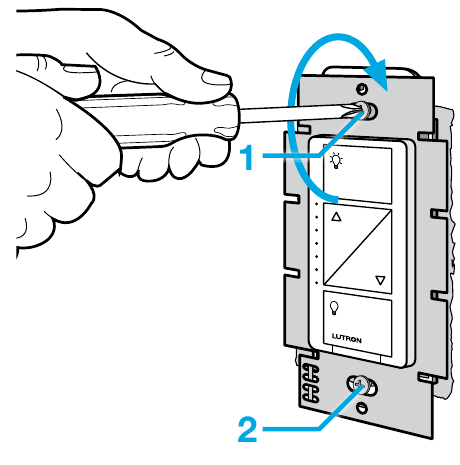

5. Monteer de dimmer (Mount the dimmer)
   Gebruik de meegeleverde schroeven.

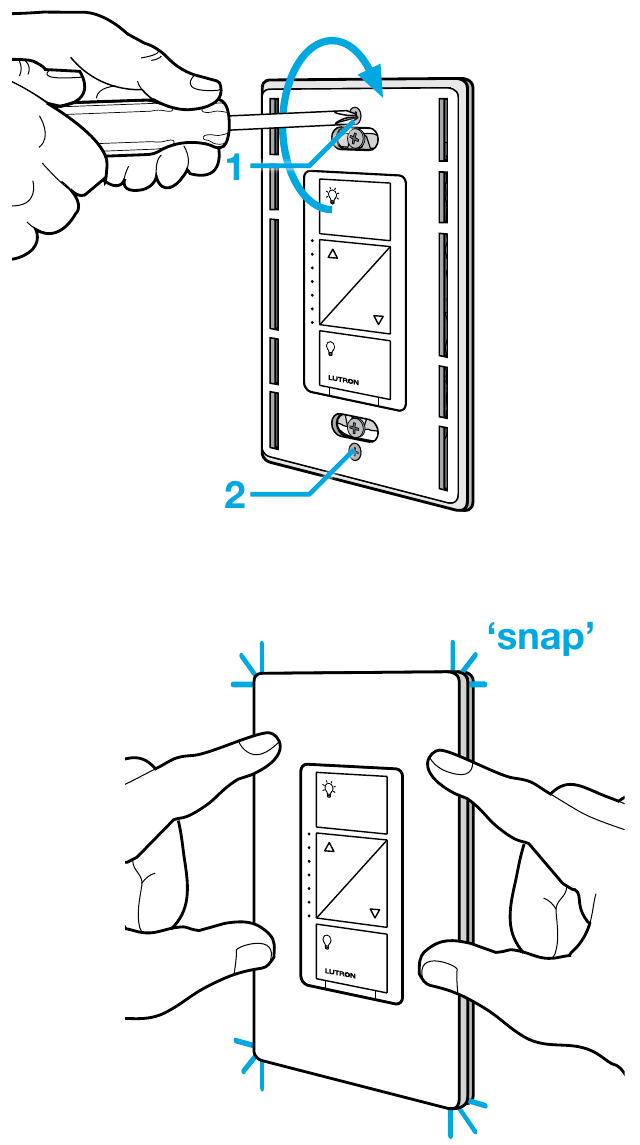

6. Bevestig de wandplaat (Attach the wallplate)
   Bevestig de wandplaat aan de dimmer met behulp van de meegeleverde schroeven.

   (Als je de dimmer naast andere dimmers of schakelaars hebt geïnstalleerd, moet je een wandplaat installeren met de juiste grootte/aantal openingen voor alle apparaten.)
7. Schakel de stroom in bij de stroomonderbreker (Turn power on at circuit breaker)


Werkt met energiezuinige dimbare lampen:
LED—tot 150 W
CFL—tot 150 W
Halogeen (Halogen)—tot 600 W
Gloeilamp (Incandescent)—tot 600 W

LET OP: (NOTE:) Je kunt dimbare LED- en spaarlampen, evenals halogeen- en gloeilampen, mengen en matchen met Caséta Wireless dimmers.

Dimbare LED- en spaarlampen variëren in hun dimprestaties. Als je deze lampen gebruikt en ze flikkeren of uitschakelen, ga dan naar www.casetawireless.com voor informatie over het aanpassen van de dimmer voor de beste lampprestaties.
Ga voor een volledige lijst met goedgekeurde dimbare LED's en spaarlampen naar www.casetawireless.com.

Goedgekeurde lampen zijn onder meer:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

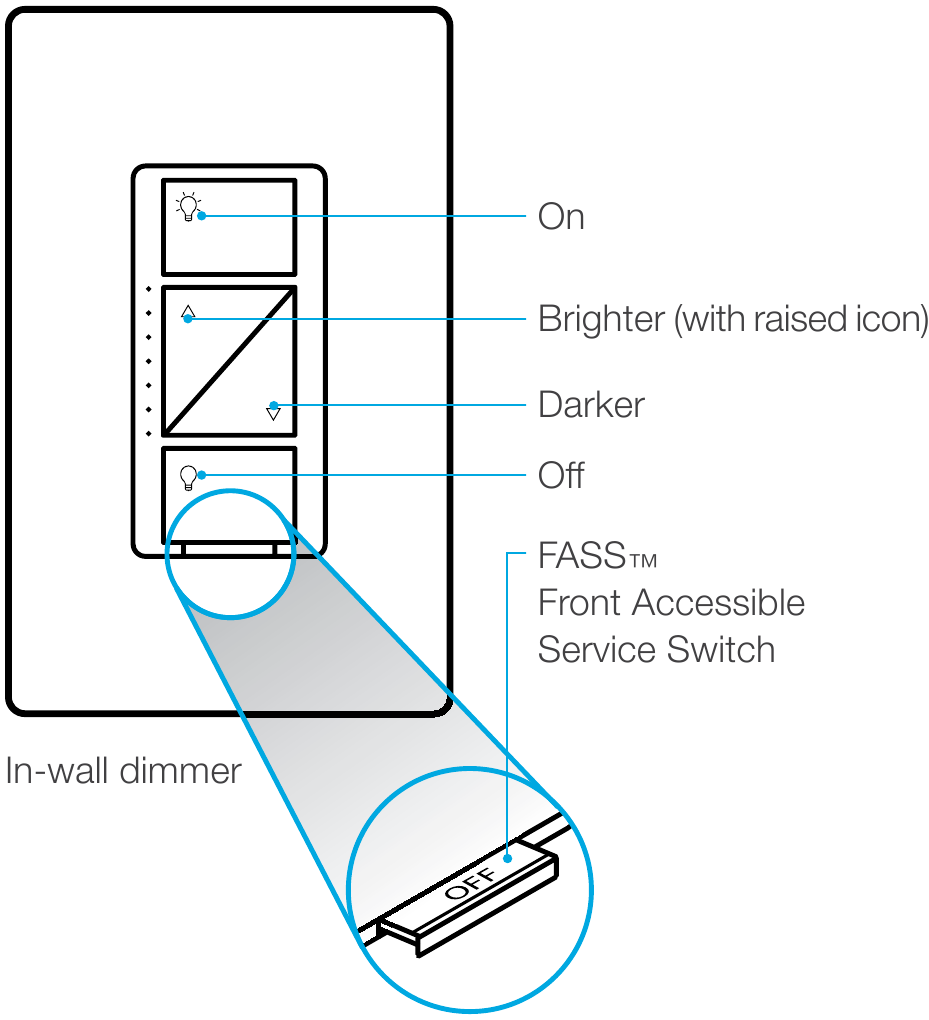

Uw dimmer gebruiken met een afstandsbediening

(apart verkrijgbaar)

Lampen vervangen met behulp van FASS
Trek de FASS-schakelaar op de inbouwdimmer naar buiten om de stroom naar de fitting uit te schakelen.

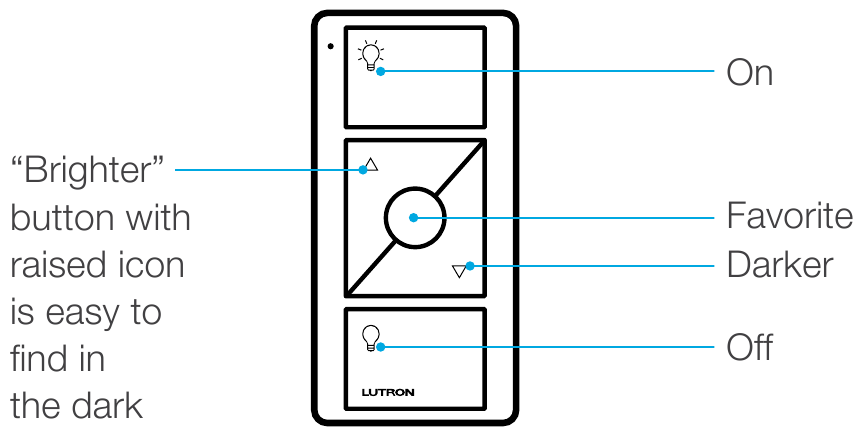

("Brighter" (Helderder) knop met verhoogd pictogram is gemakkelijk te vinden in het donker
Pico® afstandsbediening (apart verkrijgbaar))

1. Alleen voor gebruik binnenshuis.
2. Gebruik tussen 0 ˚C (32 ˚F) en 40 ˚C (104 ˚F).

Apparaat specificaties

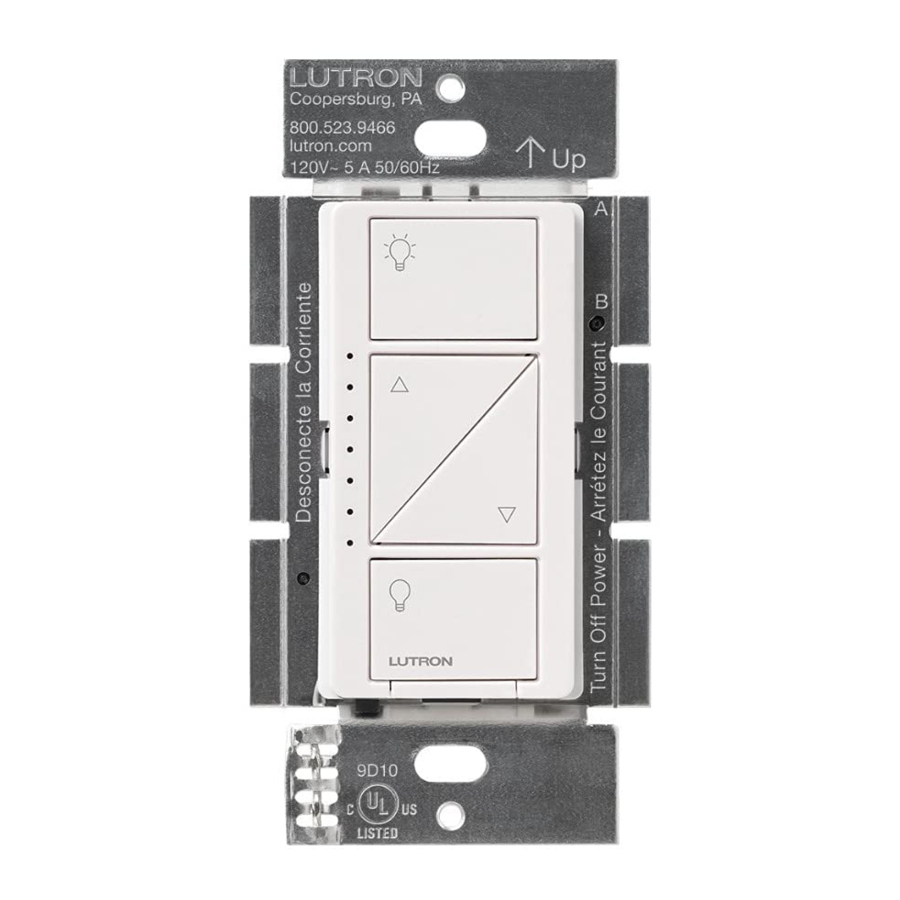

Inbouwdimmer
PD-6WCL-WH
120 V~ 50/60 Hz

De dimmer en Pico-afstandsbediening koppelen

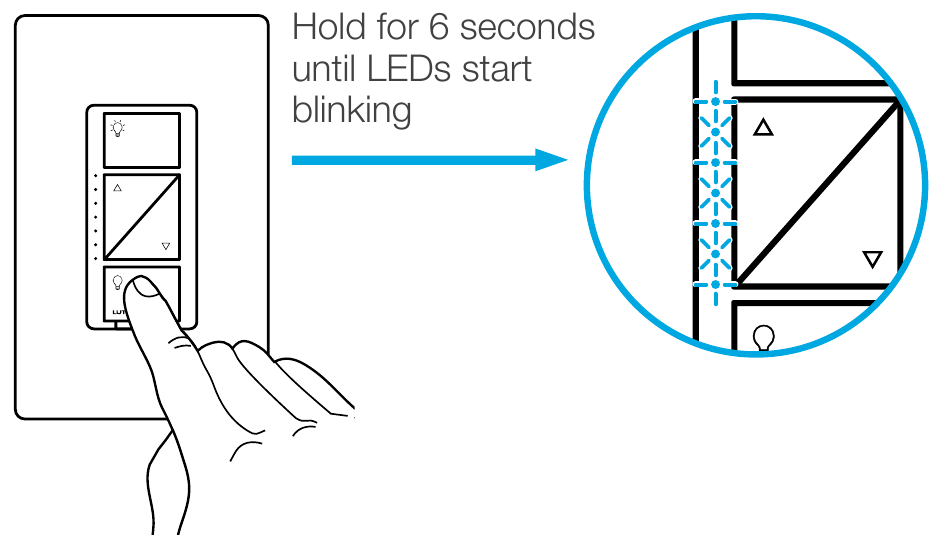

1. Houd de "off" (uit) knop op de dimmer ingedrukt

   (Houd 6 seconden vast totdat de LED's beginnen te knipperen)

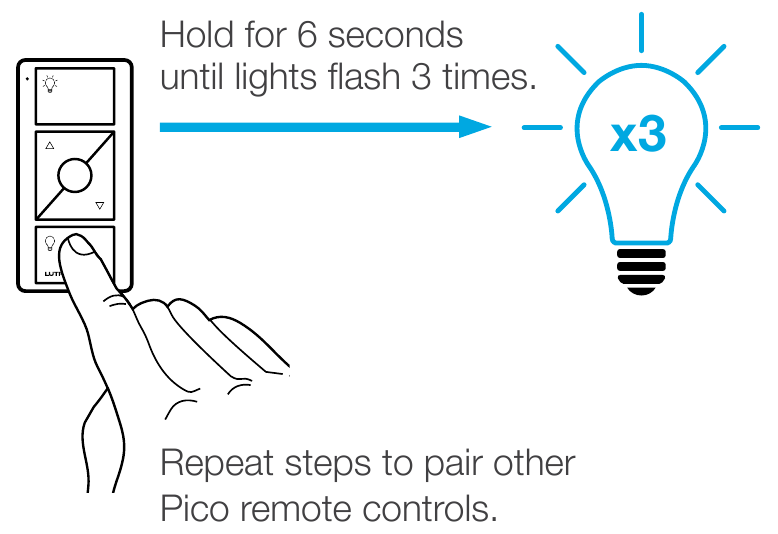

2. Houd de "off" (uit) knop op de afstandsbediening ingedrukt

   (Houd 6 seconden vast totdat de lampen 3 keer knipperen.
   Herhaal de stappen om andere Pico-afstandsbedieningen te koppelen.)

Voor geavanceerde functies, tips voor het gebruik van Caséta Wireless dimmers met spaarlampen en LED's, de complete Caséta Wireless productlijn en meer, bezoek www.casetawireless.com.

Het favoriete lichtniveau wijzigen op de Pico-afstandsbediening

(apart verkrijgbaar)

U kunt de ronde "favorite" (favoriet) knop op de Pico-afstandsbediening gebruiken om een favoriet lichtniveau op te roepen. We hebben het ingesteld op 50%, maar u kunt het wijzigen in elk gewenst niveau.

3. Stel het gewenste lichtniveau in op de dimmer

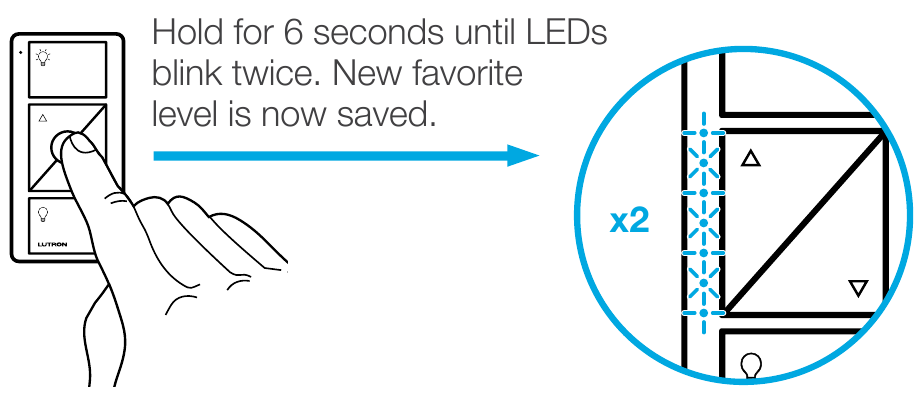

4. Houd de "favorite" (favoriet) knop op de afstandsbediening ingedrukt
   (Houd 6 seconden vast totdat de LED's twee keer knipperen. Nieuw favoriete niveau is nu opgeslagen.)

Probleemoplossing

Ga naar www.casetawirless.com/support voor aanvullende suggesties voor probleemoplossing.

Gebruik alleen met permanent geïnstalleerde armaturen met dimbare led-, dimbare CFL-, halogeen- of gloeilampen. Om oververhitting en mogelijke schade aan andere apparatuur te voorkomen, mag u deze niet gebruiken om stopcontacten, motoraangedreven apparaten of transformatorgevoede apparaten te bedienen.

Codes
Installeer in overeenstemming met alle nationale en lokale elektrische voorschriften.

Aarding
Wanneer er geen "aardingsmiddelen" in de wanddoos aanwezig zijn, staat de National Electrical Code (NEC_®) van 2011 toe dat een bedieningselement als vervanging wordt geïnstalleerd als 1) een niet-metalen, niet-brandbare afdekplaat wordt gebruikt met niet-metalen bevestigingsschroeven of 2) het circuit wordt beschermd door een aardlekstroomonderbreker (GFCI). Wanneer een bedieningselement volgens deze methoden wordt geïnstalleerd, sluit u de groene draad af of verwijdert u deze voordat u het bedieningselement in de wanddoos schroeft.

FCC/IC-informatie
Dit apparaat voldoet aan deel 15 van de FCC-regels en de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken, en
2. dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken. Wijzigingen die niet uitdrukkelijk zijn goedgekeurd door Lutron Electronics Co., Inc. kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

Opmerking: deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Garantie
Ga voor informatie over de garantie naar
www.casetawireless.com/warranty.

Lutron, en Pico zijn geregistreerde handelsmerken en FASS en Caséta zijn handelsmerken van Lutron Electronics Co., Inc. NEC is een geregistreerd handelsmerk van de National Fire Protection Association, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Verdubbel uw garantie
Bent u dol op Caséta Wireless-dimmers? Heeft u ideeën om ze beter te maken? Vertel ons wat u ervan vindt en we verlengen uw garantie met 1 jaar. www.casetawireless.com/register.
