E-mio Vento Handleiding

INLEIDING

Om ten volle te genieten van een veilige en prettige rit, dient u de volledige inhoud van deze bedieningsinstructies te lezen voordat u begint. Uw verkeersveiligheid is niet alleen gerelateerd aan uw vaardigheden, maar ook aan de bediening en kennis van de motorfietsmechanica. Controleer elke keer voordat u gaat rijden de basisparameters van de motorfiets en de onderdelen ervan. Periodiek onderhoud van motorfietsonderdelen is een voorwaarde voor volledige tevredenheid bij het gebruik van het voertuig. Houd er rekening mee dat sommige handelingen mogelijk moeten worden uitgevoerd door een gekwalificeerde diagnose- of reparatiewerkplaats. Wij raden regelmatige bezoeken aan gekwalificeerde diagnose- of reparatiewerkplaatsen aan.

Lees de volledige handleiding voordat u op een elektrische motorfiets gaat rijden!

Dit product is bedoeld voor transport en is milieuvriendelijk. Hieronder staan de kenmerken en voordelen van een elektrische motorfiets.

• Hoogwaardige borstelloze DC-motor.
• Digitale controller met indicator en overspannings- en onderspanningsbeveiliging.
• Remsysteem met stroomonderbreking om veilig rijden te garanderen.
• Hoogwaardige accu voor meer elektrische stroom en een groter rijbereik.
• Voor- en achtervering voor een soepele en comfortabele rit.

LET OP:

1. Maak uzelf vertrouwd met de lokale wet- en regelgeving die de leeftijd van de bestuurder die dit elektrische voertuig mag gebruiken, reguleert of beperkt. Wet- en regelgeving verschillen soms aanzienlijk, afhankelijk van het land waarin u woont. Het is uw verantwoordelijkheid om de lokale beperkingen te kennen en na te leven.
2. Verwijder of demonteer de voertuigonderdelen niet zelf. Neem contact op met een gekwalificeerde diagnose- of reparatiewerkplaats om onderdelen te vervangen of te repareren.
3. Leen uw voertuig niet uit aan iemand die niet over het vereiste rijbewijs beschikt om dit voertuig te besturen.
4. Om een ongeval te voorkomen, dient u plotseling stoppen of remmen te vermijden.
5. Rijd nooit met één hand en vermijd het rijden onder invloed van alcohol of andere verdovende middelen.

VEILIGE RIJREGELS

De belangrijkste regels

• Draag bij het besturen van dit voertuig altijd een goedgekeurde, gecertificeerde helm en volg de instructies van de helmfabrikant met betrekking tot pasvorm, gebruik en onderhoud.
• Tijdens het rijden moet u dezelfde verkeersregels volgen als alle andere wegvoertuigen, inclusief het voorrang verlenen aan voetgangers en het stoppen bij rode verkeerslichten en stopborden. U bent een verkeersdeelnemer met alle gevolgen van dien.
• Rijd voorspelbaar en in een rechte lijn. Voer nooit plotselinge manoeuvres uit, vooral niet in files. Rijd conservatief en zelfverzekerd. U bent mogelijk moeilijk te zien voor andere weggebruikers. Gebruik de juiste richtingaanwijzers om afslaan of stoppen aan te geven. Gebruik geschikte beschermende kleding met delen die zorgen voor zichtbaarheid in de avond en 's nachts.
• Focus op de weg voor u. Vermijd gaten, grind, natte wegen, olievlekken, stoepranden, snelheid drempels, afvoerroosters en andere obstakels die slip of wiel-/wielblokkade kunnen veroorzaken.
• Verwacht het onverwachte. Besteed speciale aandacht aan situaties zoals het plotseling openen van een autodeur of een onverwachte verschijning van een voertuig achter een ander voertuig. Wees uiterst voorzichtig op kruispunten en bij het voorbereiden om andere weggebruikers in te halen.
• Leer alle functies van uw voertuig kennen. Oefen met het gebruik van de waarschuwingslichten, het remmen en het gebruik van de claxon.
• Vervoer geen pakketten of passagiers die het zicht of de controle over uw voertuig kunnen belemmeren. Gebruik geen voorwerpen die het gehoor kunnen beperken.
• Houd een comfortabele afstand aan om correct en zonder botsing te kunnen remmen voor andere voertuigen of objecten op de weg. De veilige remafstand en de op het voertuig uitgeoefende krachten zijn afhankelijk van de heersende weersomstandigheden.
• Als u een slechte bestrating of onzekere bestrating heeft, rijd dan langzaam en voorzichtig.
• Overschrijd de maximale belasting van uw voertuig niet. Dit heeft invloed op het rijbereik.

Regenachtig weer

• Wees uiterst voorzichtig bij regenachtig weer.
• Rem eerder om een grotere afstand te bewaren om te stoppen.
• Verminder uw snelheid, vermijd plotseling remmen en draai met uiterste voorzichtigheid.
• Wees beter zichtbaar op de weg.
• Draag reflecterende kleding, gebruik veiligheidsverlichting.
• In de regen worden gladde oppervlakken, zoals wegmarkeringen of rijstroken bij voetgangersoversteekplaatsen, erg gevaarlijk en dreigt wielslip bij het remmen. Communicatieputten of tramrails worden ook gevaarlijker als ze nat zijn.

Nachtrijden

• Zorg ervoor dat de koplampen aan zijn.
• Draag heldere en reflecterende kleding.
• Rijd 's nachts alleen wanneer dat nodig is. Zo mogelijk, vertraag en gebruik bekende wegen met straatverlichting.

LET OP: Het aanpassen van het voertuig is illegaal. Het aanpassen van het voertuig heeft invloed op de structuur of prestaties, wat de levensduur verkort. Het aangepaste voertuig valt niet onder de garantie. Het is noodzakelijk om originele reserveonderdelen te kopen bij geautoriseerde dealers. De fabrikant kan de kwaliteit of duurzaamheid van het voertuig niet garanderen bij de aankoop van niet-originele reserveonderdelen op de markt.

LET OP: Maak uzelf vertrouwd met de lokale wet- en regelgeving die de leeftijd van de bestuurder bij het gebruik van dit elektrische voertuig reguleert of beperkt. Wet- en regelgeving verschillen soms aanzienlijk, afhankelijk van het land waarin u woont. Het is uw verantwoordelijkheid om de lokale beperkingen te kennen en na te leven.

TECHNISCHE SPECIFICATIE

• Voertuigcategorie: L1e-B
• Vereiste rijbewijzen: afhankelijk van het specifieke land
• Accu: lithium-ion
• Accucapaciteit: 60 V / 30 Ah (187 cellen)
• Fabrikant cellen: Samsung
• Gewicht accu: 12,5 kg
• Ingangsspanning: 230/240 V
• Oplaadtijd: 5-6 uur
• Aantal oplaadcycli: 800
• Oplader: extern met koeling, 70,7 V / 8 A
• Motorvermogen: 1000 W (piek 2300 W)
• Motortype: borstelloos
• Transmissie: handgeschakeld, vier versnellingen
• Koppeling: semi-automatisch
• Maximaal koppel: 33 Nm (bij 1000 W vermogen)
• Krachtoverbrenging: ketting
• Maximumsnelheid: 45 km/u
• Maximaal bereik: 60* km
• Klimvermogen: 16° (hoogste overbrengingsverhouding)
• Gewicht: 85 kg (zonder accu)
• Maximale belasting: 150 kg
• Lengte: 1800 mm
• Breedte: 760 mm
• Hoogte: 1030 mm
• Wielbasis: 1180 mm
• Voorband: tubeless, 120/70-12 58L
• Achterband: tubeless, 130/70-12 62J
• Voorrem: schijf, Ø220 mm
• Achterrem: schijf, Ø190 mm

* het werkelijke bereik is afhankelijk van vele factoren, waaronder temperatuur, massa van de reiziger, hellingshoek, rijgedrag enz.

LET OP: Vanwege voortdurende productverbeteringen kunnen de specificaties en het ontwerp van het apparaat zonder voorafgaande kennisgeving worden gewijzigd.

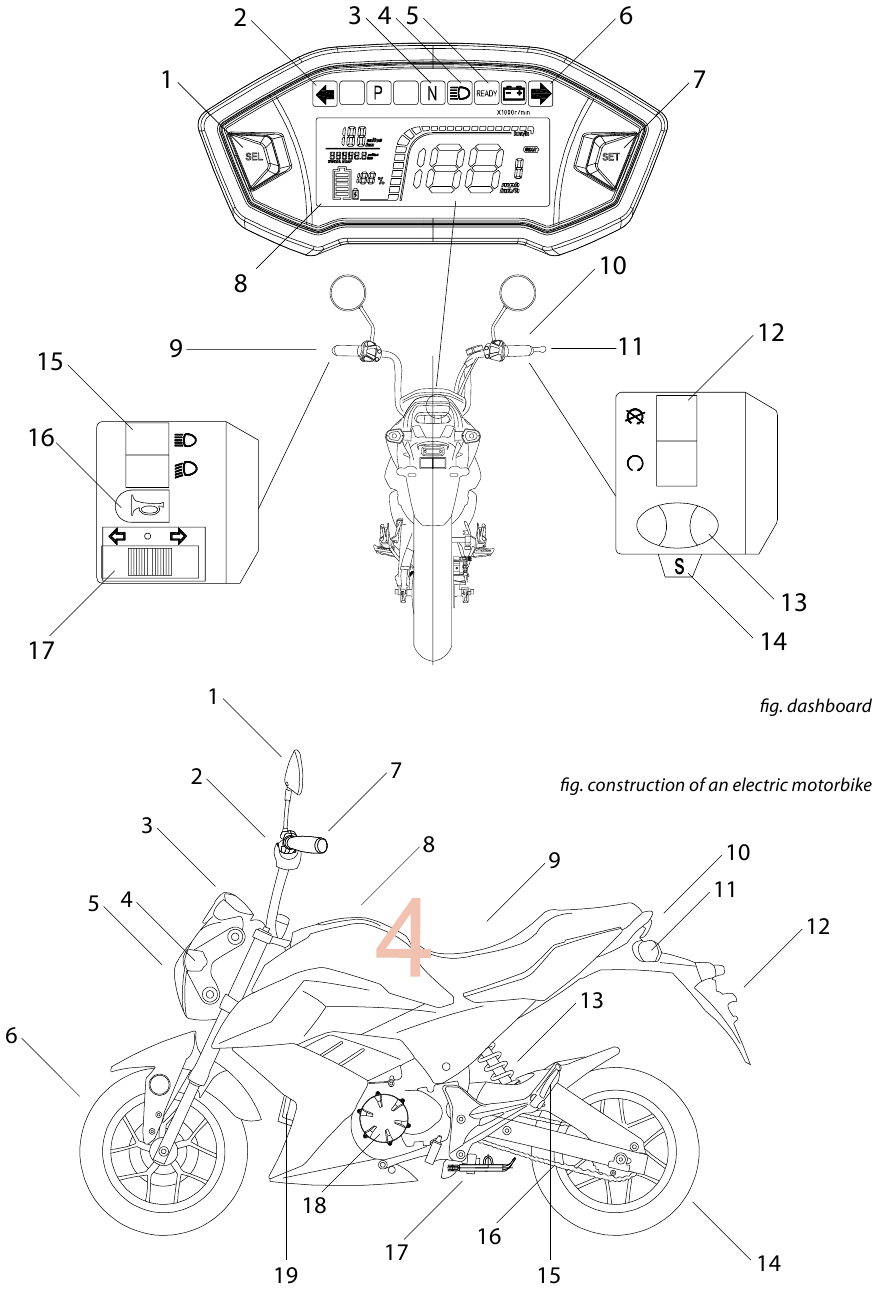

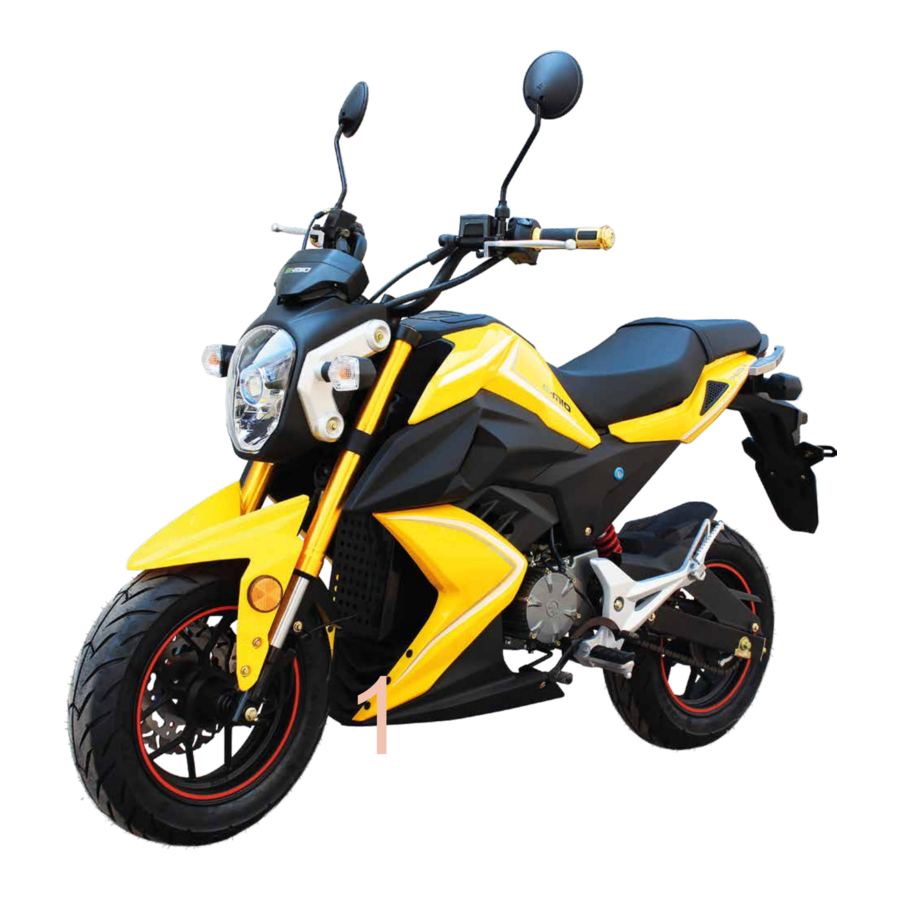

CONSTRUCTIE VAN EEN ELEKTRISCHE MOTORFIETS

1. Achteruitkijkspiegels (rechts en links)
2. Stuur
3. Dashboard
4. Richtingaanwijzers voor (links en rechts)
5. Koplamp
6. Voorwiel
7. Acceleratiehendel/remmen (voor en achter)
8. Opbergvak (USB-oplader, oplaadpoort accu)
9. Zitting
10. Achterlichten
11. Richtingaanwijzers achter (links en rechts)
12. Plaats voor de kentekenplaat
13. Demper
14. Achterwiel
15. Voetsteunen passagier (links en rechts)
16. Ketting
17. Zijstandaard
18. Elektrische motor
19. Accu

LET OP: Rijd niet door water dieper dan 120 mm, dit kan kortsluiting veroorzaken in elektrische componenten en gehele voertuigcircuits.

OVERZICHT

DASHBOARD

1. Dashboard
2. Knop voor eenheidswijziging (metrisch, imperiaal - ca. 5 seconden vasthouden)
3. Indicator richtingaanwijzer links
4. Stationair indicator
5. Verkeerslichten indicator
6. Gereedheidsindicator
7. Indicator richtingaanwijzer rechts
8. Knop voor het wijzigen van de afstandsweergavemodus (rit/totale kilometerstand)
9. Informatiecockpit (kilometerteller, batterij laadniveau, huidige snelheid, versnellingsnummer)
10. Remhendel achter
11. Gashandel
12. Remhendel voor
13. Noodschakelaar
14. Lichtschakelaar
15. Rijmodus wijzigen (ECO/normaal)
16. Lichthendel: parkeer-/verkeerslichten
17. Claxon
18. Richtingaanwijzerschakelaar

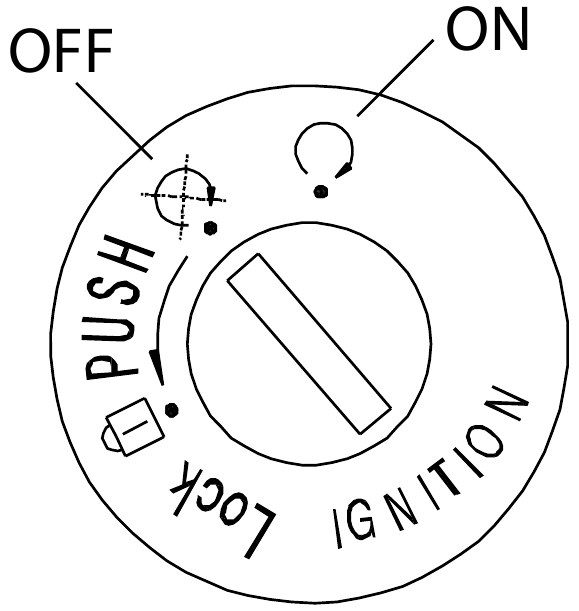

CONTACTSCHAKELAAR

1. Steek de sleutel in het contactslot en draai naar rechts naar de ON (AAN) positie om het voertuig te starten.
2. Als het voertuig draait, draait u de contactsleutel naar de OFF (UIT) positie om het voertuig uit te schakelen.
3. Als het voertuig is uitgeschakeld, draait u de contactsleutel naar links om het opbergvak onder de stoel te openen.
4. Als het voertuig is uitgeschakeld, drukt u de contactsleutel in de stuurkolom en draait u deze naar links om het voorwiel van het voertuig te vergrendelen.

LET OP: Duw de scooter nooit wanneer het stuur is vergrendeld. Dit kan leiden tot verlies van evenwicht en een val van het voertuig.

LET OP: Vergrendel het voertuig en neem de sleutel mee na het parkeren.

BATTERIJ OPLADEN

Laad de batterijen 6-9 uur op met de meegeleverde oplader voordat u de elektrische motor voor het eerst gebruikt.

Belangrijke oplaadinstructies

• Het contactslot moet in de OFF (UIT) stand staan ​​wanneer u de elektrische motor oplaadt.
• De motor gebruikt een 60 V lithiumbatterij. De elektrische motor moet na elke rit worden opgeladen. U moet de elektrische motor opladen als deze 30 dagen of langer niet is gebruikt. De oplaadtijd is 4-5 uur.

Een elektrische motor opladen via het laadstopcontact:
Schakel de motor uit door de contactsleutel in de OFF (UIT) stand te zetten. Steek de uitgangsstekker in het laadstopcontact van de motor (zie afb. 1) en sluit de 220/110 V ingangsstekker aan op het stopcontact (zie afb. 2). De batterij is volledig opgeladen wanneer de indicator van de oplader groen is. We raden aan de oplaadtijd met 1-2 uur te verlengen om een ​​betere batterijconditie te bereiken. Wanneer het opladen is voltooid, koppelt u de ingangsstekker van de oplader en vervolgens de uitgangsstekker los.

LET OP:

1. Plaats de batterij niet in de buurt van hitte of vuur.
2. Plaats de oplader niet in de buurt van water.
3. Gebruik om veiligheidsredenen alleen de originele oplader die bij het voertuig is geleverd. Volg de laadinstructies.

BELANGRIJKE VOERTUIGCOMPONENTEN

Ketting
De ketting kan na verloop van tijd uitrekken - dit is normaal. De ketting wordt gespannen met twee contramoeren. Reinig de ketting bij vuil en smeer deze met een kettingsmeermiddel.

Standaard

1. Middenstandaard: te gebruiken bij lang parkeren.
2. Zijstandaard: te gebruiken bij tijdelijk parkeren.

LET OP: De zijstandaardfunctie wordt geactiveerd wanneer de zijstandaard is uitgeklapt, waardoor wordt voorkomen dat de scooter beweegt wanneer de gashendel per ongeluk wordt bewogen. De elektrische scooter kan alleen bewegen met de zijstandaard ingeklapt.

Vloer
Plaats geen zware voorwerpen op de vloer. Dit heeft invloed op de balans van de motor en kan gevaar veroorzaken.

Zadel

1. Zadelslot: draai de sleutel in het contactslot naar links - u kunt het zadel omhoog brengen en toegang krijgen tot het opbergvak en de batterij.
2. Druk het zadel omlaag en het wordt automatisch vergrendeld.

Schijfremmen voor en achter
Om de remmen aan uw wensen aan te passen en hun speling aan te passen, gebruikt u de verstelbare moer.

LET OP:

1. De rem werkt naar gelang zijn gevoeligheid. U moet remmen door tegelijkertijd de voor- en achterremhendel in te drukken om een ​​beter en effectiever remproces te garanderen.
2. Vermijd langdurig continu remmen, omdat dit de remmen kan oververhitten en hun efficiëntie kan verminderen.
3. Laat de gashendel los wanneer u de remhendel indrukt.

VOOR HET RIJDEN

Doe het volgende voordat u op een elektrische motor gaat rijden. Dit zorgt voor een veilige en prettige rit.

• Controleer de staat van de banden, zorg ervoor dat ze niet versleten of gebarsten zijn.
• Controleer de bandenspanning.
• Controleer de staat van de aandrijving, zorg ervoor dat deze het wiel correct beweegt.
• Controleer de staat van de lichten, zorg ervoor dat alle lampen correct oplichten en dat de lichten reageren op opdrachten van schakelaars.
• Controleer de staat van alle onderdelen, zorg ervoor dat alle bouten vast zitten, controleer de spanning van de voor- en achterremkabels en zorg ervoor dat de remmen goed werken.
• Controleer alle bewegende delen, zoals het stuur. Zorg ervoor dat ze licht en zonder onnodige weerstand bewegen, smeer ze indien nodig.
• Laad de batterij regelmatig op als u de elektrische motor niet te vaak gebruikt. Om de levensduur van de batterij te verlengen, moet het opladen om de 15 dagen in de zomer en om de 30 dagen in de winter plaatsvinden.

RIJ-INSTRUCTIES

• Klap de standaard (midden of zijkant, afhankelijk van welke u gebruikt) in en houd het stuur met beide handen stevig vast. Neem een ​​evenwichtige positie in, zet uw voet op de grond.
• Steek de sleutel in het contactslot en draai naar de ON (AAN) stand. Nadat u de stroom hebt ingeschakeld, grijpt u de gashendel vast.
• Draai de gashendel langzaam om plotselinge versnelling te voorkomen. Verplaats uw voet naar de voertuigvloer. De snelheid van de elektrische scooter neemt toe naarmate de gashendel wordt gedraaid.
• Laat de gashendel los en druk op de remhendel om het voertuig te stoppen. Regel de snelheid van de elektrische scooter met behulp van de gashendels en remmen.
• Als u op de remhendel drukt, wordt de acceleratiekracht afgesneden.

ONDERHOUD EN AFSTELLING

Batterij
Om de levensduur van de batterij te verlengen, bewaart u de elektrische motor in de garage om lage temperaturen te voorkomen, wat de prestaties van de batterij aanzienlijk beïnvloedt.

• Demonteer geen batterijen en cellen.
• Houd batterijen en cellen buiten bereik van kinderen.
• Sluit de kathode en anode van de opladers niet aan tijdens het laad- en ontlaadproces. Het is verboden om draden te gebruiken om de kathode met de anode te verbinden. Dit veroorzaakt kortsluiting.
• Dompel de batterij niet onder in water.
• Verhit de batterij niet tot temperaturen boven 60 graden Celsius. Plaats de batterij niet naast bronnen van hoge temperatuur, zoals een open haard, wandverwarming, enz.
• Sla, prik, doorboor of gooi de batterij niet.
• In geval van een batterijlek en oogcontact, onmiddellijk spoelen met veel water en medische hulp inroepen.
• Als u een vreemde geur van de batterij opmerkt, dat deze opwarmt, van kleur verandert, vervorming of andere onregelmatigheden vertoont, stop dan onmiddellijk met het gebruik van de batterij en ga weg.

Aanbevelingen voor de opslag en het gebruik van lithium-ionbatterijen
Om de levensduur van de batterij te verlengen, volgt u deze richtlijnen:

Opladen:

1. Gebruik alleen de oplader die bij de elektrische motor is geleverd. Sluit de voeding aan op de oplader. Steek de uitgangsconnector van de oplader in de ingangsconnector van de batterij. Wanneer het controlelampje voor een volledig opgeladen batterij gaat branden, trekt u eerst de stekker uit de ingangsconnector van de batterij. De gebruikelijke oplaadtijd is ongeveer 4-5 uur. Als de batterij beschadigd is, moet het opladen of ontladen stoppen.
2. Vermijd overmatig ontladen van de batterij, laad de batterij op voordat deze volledig is ontladen. Volledige ontlading van de batterij heeft invloed op de levensduur.

Opslag:

1. Bewaar de batterij niet in ruimtes waar het te warm/koud en/of vochtig is. De optimale opslagtemperatuur voor de batterij is van -20 tot 55 graden Celsius. De ruimte moet droog en schoon zijn. Batterijen mogen niet in een gestapelde volgorde worden bewaard.
2. De batterij mag niet langdurig worden bewaard zonder op te laden. Laad de batterij een keer per maand op. De batterij moet volledig opgeladen worden bewaard.

Onderhoud:

1. Wanneer u een enkele batterijcel test, moet u deze rechtstreeks testen, niet bijvoorbeeld via een draad. Op deze manier kan een spanningsval worden vermeden.
2. U moet handschoenen aantrekken of nagels knippen voordat u een enkele batterijcel verwijdert om de cel niet te beschadigen en als bescherming tegen de stoffen in de cel. Besteed speciale aandacht aan de batterijdeksel, beschadig deze niet.
3. Het is verboden om de batterijcel te buigen, laten vallen, erop te slaan, kort te sluiten of de afdichting te beschadigen.
4. Bij het monteren van de batterij zijn er een paar belangrijke dingen om te onthouden: de temperatuur van de soldeerbout mag niet hoger zijn dan 350 graden Celsius, de soldeertijd mag niet langer zijn dan 3 seconden, de soldeerfrequentie mag niet hoger zijn dan 5 keer, het volgende solderen kan alleen op de vorige worden aangebracht nadat deze is afgekoeld.

Voertuigreiniging

• Gebruik geen hogedrukwater om de elektrische motor schoon te maken. Bevochtigde/natte elektrische onderdelen en bedrading hebben invloed op de prestaties van het voertuig.
• Breng geen vet aan op de trommelrem en de band.
• Gebruik een geschikt reinigingsmiddel om de metalen onderdelen van de elektrische motor schoon te maken. Dit beschermt de metalen onderdelen van het voertuig tegen corrosie.
• Gebruik een reinigingsmiddel om gelakte plastic onderdelen schoon te maken en maak ze schoon met een droge doek.

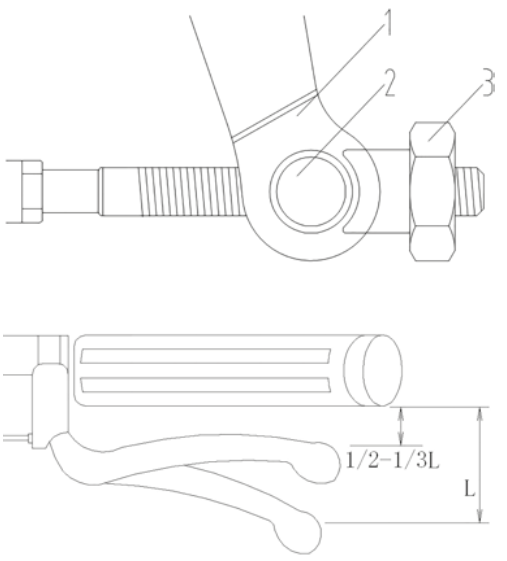

Remmen controleren
Belangrijkste controlepunten voor voor- en achterwielrem:

1. Druk op de adapter (1), draai aan de afstelmoer (3) terwijl u de remhendel (2) vasthoudt en knijp in de remhendel totdat de afstand 1/3-1/2 L is. De remschoenen moeten goed tegen de remschijf passen. Druk op de remhendel. Wanneer deze de remprestaties bereikt, draait u de afstelmoer vast.
2. De afstand tussen de remschoenen en de remschijf moet 1,5 mm zijn.
3. Vervang de remschoenen wanneer het bruikbare oppervlak 1/2 bereikt.

Oplader controle

1. Gebruik alleen de originele oplader die bij de motorscooter is geleverd. Vergeet niet om de netspanning in uw land te controleren. Verwar de 110 V-oplader niet met de 220 V-oplader.
2. De motor moet tijdens het opladen uitgeschakeld zijn.
3. Beweeg, draai of beschadig de batterij niet tijdens het opladen.
4. Controleer de opladercontacten, zorg ervoor dat de gesoldeerde componenten niet beschadigd zijn.

Onderhoud van motor en bestuurder

1. Laat tijdens het regenseizoen het water de hartlijn van de motor niet kruisen. Dit is om de motor te beschermen tegen doorbranden en schade.
2. Druk niet op de remhendel en gashendel tijdens het starten van de motor om beschadiging van andere onderdelen van het voertuig te voorkomen.
3. Vertraag wanneer de weersomstandigheden op de weg niet goed zijn. Hoge trillingen en vochtigheid kunnen de verbinding van elektrische onderdelen verbreken.

HULPBRONNEN
lampen: 1 x 12V 5W W5W (voor), 1 x 12V 35W HS1 (voor),
4 x 12V 10W R10W BA15S (richtingaanwijzers, oranje), LED (achter)
remvloeistof: DOT3/DOT4
versnellingsbakolie: 80W90

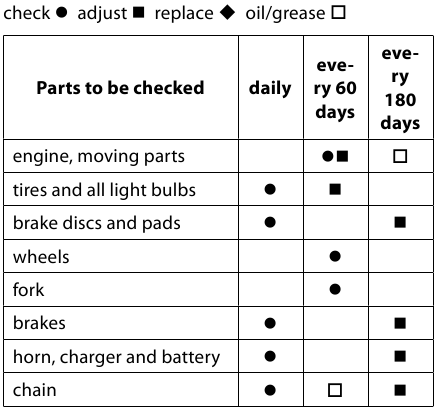

Onderhoudsschema

PROBLEEMOPLOSSING

ATTENTIE: Als u andere problemen ondervindt, demonteer de elektrische scooter niet zelf, neem contact op met een erkende dealer.
