E-mio Agile Handleiding

INTRODUCTIE

Om optimaal te kunnen genieten van een veilige en prettige rit, dient u deze bedieningsinstructies volledig door te lezen voordat u begint. Uw verkeersveiligheid hangt niet alleen samen met uw vaardigheden, maar ook met de bediening en kennis van de motorfietstechniek. Controleer elke keer voordat u gaat rijden de basisparameters van de motorfiets en zijn onderdelen. Periodiek onderhoud van motorfietsonderdelen is een voorwaarde voor volledige tevredenheid bij het gebruik van het voertuig. Houd er rekening mee dat sommige werkzaamheden mogelijk moeten worden uitgevoerd door een gekwalificeerde diagnose- of reparatiewerkplaats. Wij adviseren om regelmatig een gekwalificeerde diagnose- of reparatiewerkplaats te bezoeken.
Lees de volledige handleiding voordat u op een elektrische motorfiets gaat rijden!

Dit product is bedoeld voor transport en is milieuvriendelijk. Hieronder volgen de kenmerken en voordelen van een elektrische motorfiets.

• Borstelloze DC-motor met hoge prestaties.
• Digitale controller met indicator en overspannings- en onderspanningsbeveiliging.
• Remsysteem met stroomonderbreking om veilig rijden te garanderen.
• Krachtige batterij voor meer elektrische stroom en een groter rijbereik.
• Voor- en achtervering voor een soepele en comfortabele rit.

LET OP:

1. Maak uzelf vertrouwd met de lokale wet- en regelgeving die de leeftijd van de bestuurder die dit elektrische voertuig mag gebruiken, regelt of beperkt. Wet- en regelgeving verschillen soms aanzienlijk, afhankelijk van het land waarin u woont. Het is uw verantwoordelijkheid om de lokale beperkingen te kennen en na te leven.
2. Verwijder of demonteer de voertuigonderdelen niet zelf. Neem contact op met een gekwalificeerde diagnose- of reparatiewerkplaats om onderdelen te vervangen of te repareren.
3. Leen uw voertuig niet uit aan iemand die niet over het vereiste rijbewijs beschikt om dit voertuig te besturen.
4. Om een ongeval te voorkomen, vermijd plotseling stoppen of remmen.
5. Rijd nooit met één hand, vermijd rijden onder invloed van alcohol of andere verdovende middelen.

VEILIGE RIJREGELS

De belangrijkste regels

• Draag bij het besturen van dit voertuig altijd een goedgekeurde, gecertificeerde helm en volg de instructies van de helmfabrikant met betrekking tot pasvorm, gebruik en onderhoud.
• Wanneer u rijdt, moet u zich houden aan dezelfde verkeersregels als alle andere wegvoertuigen, inclusief het voorrang verlenen aan voetgangers en stoppen bij het rode verkeerslicht en stopborden. U bent een verkeersdeelnemer met alle gevolgen van dien.
• Rijd voorspelbaar en in een rechte lijn. Voer nooit plotselinge manoeuvres uit, vooral niet in files. Rijd conservatief en zelfverzekerd. U bent mogelijk moeilijk te zien voor andere weggebruikers. Gebruik de juiste richtingaanwijzers om afslaan of stoppen aan te geven. Gebruik geschikte beschermende kleding met delen die zorgen voor zichtbaarheid in de avond en 's nachts.
• Concentreer u op de weg voor u. Vermijd gaten, grind, natte wegen, olievlekken, stoepranden, snelheid drempels, afwateringsroosters en andere obstakels die slip of blokkering van het/de wiel(en) kunnen veroorzaken.
• Verwacht het onverwachte. Besteed speciale aandacht aan situaties zoals het plotseling openen van een autodeur of een onverwachte verschijning van een voertuig achter een ander voertuig. Wees uiterst voorzichtig op kruispunten en bij het voorbereiden om andere weggebruikers in te halen.
• Maak kennis met alle functies van uw voertuig. Oefen met het gebruik van de waarschuwingslichten, het remmen en het gebruik van de claxon.
• Vervoer geen pakketten of passagiers die het zicht of de controle over uw voertuig kunnen belemmeren. Gebruik geen voorwerpen die het gehoor kunnen beperken.
• Houd een comfortabele afstand aan om goed en botsingsvrij te kunnen remmen voor andere voertuigen of objecten op de weg. De veilige remafstand en de op het voertuig uitgeoefende krachten zijn afhankelijk van de heersende weersomstandigheden.
• Als u een slecht wegdek of een onzeker wegdek heeft, rijd dan langzaam en voorzichtig.
• Overschrijd de maximale belasting van uw voertuig niet.
  Dit heeft invloed op het rijbereik.

Regenachtig weer

• Wees uiterst voorzichtig bij regenachtig weer.
• Rem eerder om een grotere afstand te bewaren om te stoppen.
• Verminder uw snelheid, vermijd plotseling remmen en draai met uiterste voorzichtigheid.
• Wees beter zichtbaar op de weg.
• Draag reflecterende kleding, gebruik veiligheidslichten.
• In de regen worden gladde oppervlakken, zoals wegmarkeringen of rijstroken bij voetgangersoversteekplaatsen, erg gevaarlijk en bedreigen ze het slippen van de wielen bij het remmen. Communicatiebronnen of tramrails worden ook gevaarlijker als ze nat zijn.

Nachtrijden

• Zorg ervoor dat de koplampen aan zijn.
• Draag heldere en reflecterende kleding.
• Rijd alleen 's nachts als dat nodig is. Rijd indien mogelijk langzamer en gebruik bekende wegen met straatverlichting.

LET OP: Het aanpassen van het voertuig is illegaal. Het aanpassen van het voertuig heeft invloed op de structuur of prestaties, waardoor de levensduur wordt verkort. Het aangepaste voertuig valt niet onder de garantie. Het is noodzakelijk om originele reserveonderdelen te kopen bij geautoriseerde dealers. De fabrikant kan de kwaliteit of duurzaamheid van het voertuig niet garanderen bij aankoop van niet-originele reserveonderdelen op de markt.

LET OP: Maak uzelf vertrouwd met de lokale wet- en regelgeving die de leeftijd van de bestuurder regelt of beperkt bij het gebruik van dit elektrische voertuig. Wet- en regelgeving verschillen soms aanzienlijk, afhankelijk van het land waarin u woont. Het is uw verantwoordelijkheid om de lokale beperkingen te kennen en na te leven.

TECHNISCHE SPECIFICATIES

• Voertuigcategorie: L1e-B
• Vereiste rijbewijzen: afhankelijk van het specifieke land
• Batterij: lithium-ion, verwijderbaar
• Batterijcapaciteit: 60 V / 20 Ah (160 cellen)
• Cell fabrikant: Samsung
• Batterijgewicht: 9 kg
• Ingangsspanning: 230/240 V
• Oplaadtijd: 5-6 uur
• Aantal laadcycli: 800
• Oplader: extern met koeling, 67.2 V / 8 A
• Motorvermogen: 2000 W
• Motortype: borstelloos
• Maximaal koppel: 35 Nm (bij 2000 W vermogen)
• Krachtoverbrenging: rechtstreeks in het wiel
• Maximale snelheid: 45 km/u
• Maximaal bereik: 60* km
• Klimvermogen: 15°
• Gewicht: 65 kg (zonder batterijen)
• Maximale belasting: 150 kg
• Lengte: 1670 mm
• Breedte: 700 mm
• Hoogte: 1120 mm
• Wielbasis: 1225 mm
• Voorband: tubeless, 3.00-10, 42J, 43J
• Achterband: tubeless, 3.00-10, 42J, 43J
• Voorrem: schijf, Ø180 mm
• Achterrem: trommelrem

* het werkelijke bereik is afhankelijk van vele factoren, waaronder temperatuur, massa van de reiziger, hellingshoek, rijdynamiek etc.

LET OP: Vanwege continue productverbetering kunnen de specificaties en het ontwerp van het apparaat zonder voorafgaande kennisgeving worden gewijzigd.

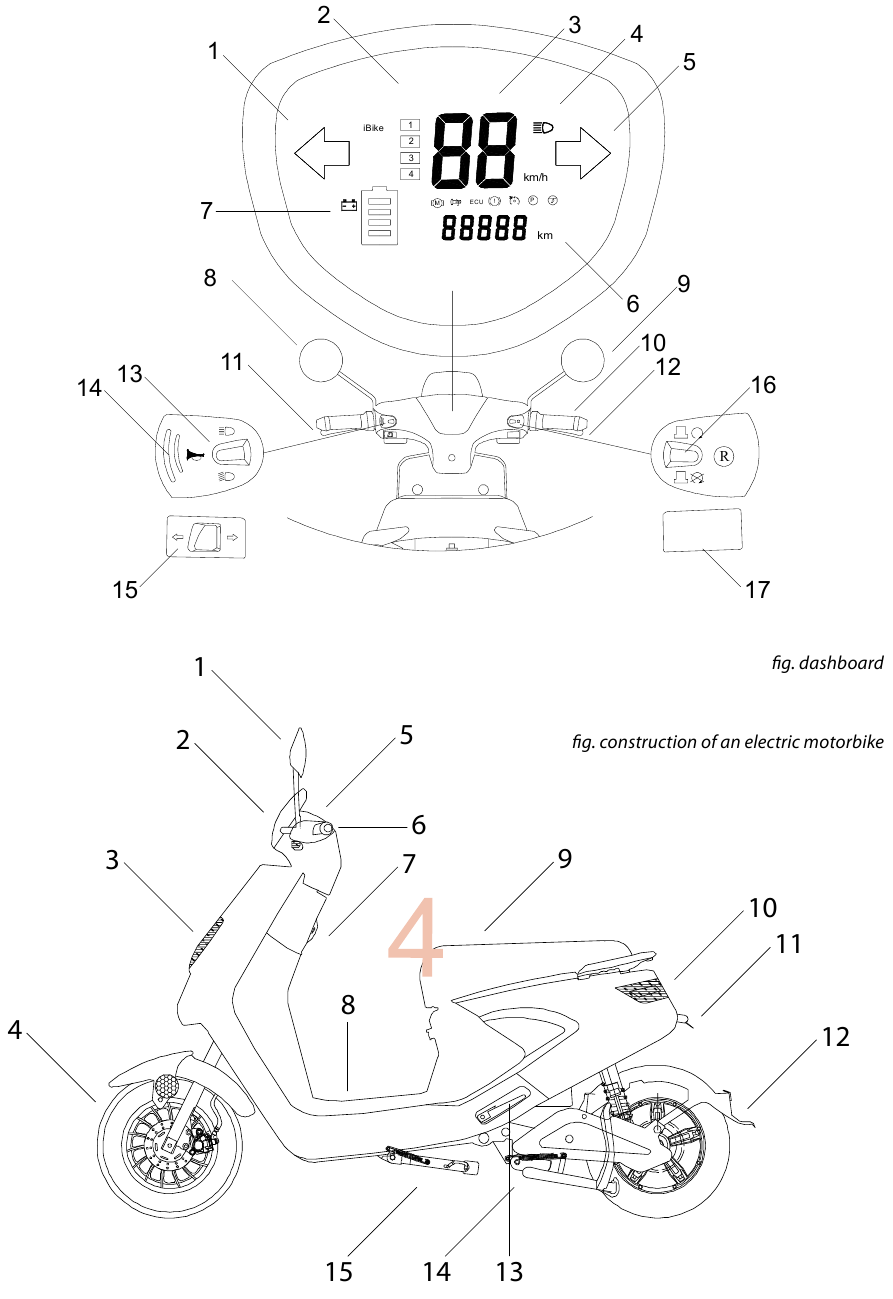

CONSTRUCTIE VAN EEN ELEKTRISCHE MOTORFIETS

1. Achteruitkijkspiegels (rechts en links)
2. Windgeleider
3. Koplamp met richtingaanwijzers (links en rechts)
4. Voorwiel
5. Dashboard
6. Acceleratiehendel en remmen (achter en voor)
7. Opbergbox met USB-oplader
8. Vloer
9. Zitting (opent met toegang tot opslag en batterij)
10. Achterlichten
11. Plaats voor de nummerplaat
12. Achterwiel
13. Voetsteunen passagier (links en rechts)
14. Centrale voet
15. Zijstandaard

LET OP: Gebruik de claxon niet in de omgeving van niet-gebruik.

DASHBOARD

1. Richtingaanwijzer links
2. Versnellingsindicator
3. Snelheidsindicator
4. Verkeerslichten indicator
5. Richtingaanwijzer rechts
6. Indicator van afgelegde kilometers
7. Batterijlading en gebruiksindicator: groen betekent dat de batterij volledig is opgeladen, rood betekent dat de batterij bijna leeg is. Wanneer de indicator een geel gebied aangeeft, is de batterij half opgeladen. Wanneer de indicator een rood gebied aangeeft, moet de batterij worden opgeladen.
8. Linker achteruitkijkspiegel
9. Rechter achteruitkijkspiegel
10. Gashendel
11. Achterremhendel
12. Voorremhendel
13. Lichtschakelaar: parkeer- en verkeerslichten
14. Claxon
15. Richtingaanwijzerschakelaar (links en rechts)
16. Alarmschakelaar
17. Achteruitversnellingsschakelaar

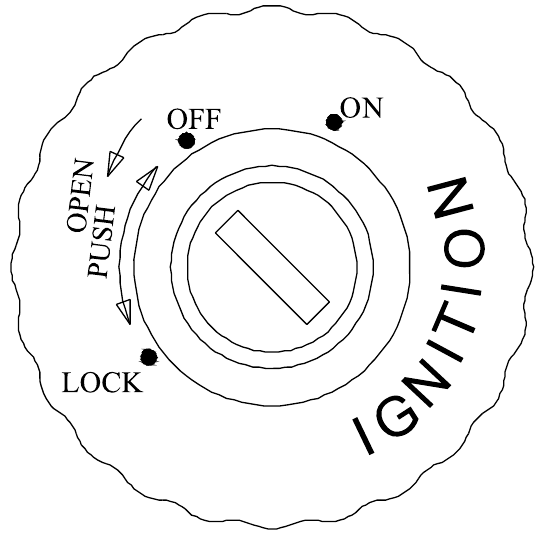

CONTACTSLOT

1. Steek de sleutel in het contact en draai naar rechts naar de AAN (ON) stand om het voertuig te starten.
2. Draai met draaiende motor de contactsleutel naar de UIT (OFF) stand om het voertuig uit te schakelen.
3. Draai met uitgeschakeld voertuig de contactsleutel naar links om het opbergvak onder de zitting te openen.
4. Druk met uitgeschakeld voertuig de contactsleutel in de stuurkolom en draai deze naar links om het voorwiel van het voertuig te vergrendelen.

LET OP: Duw de scooter nooit wanneer het stuur is vergrendeld. Dit kan leiden tot een verlies van evenwicht en een val van het voertuig.

LET OP: Vergrendel het voertuig en neem de sleutel mee na het parkeren.

ACCU OPLADEN

Laad de accu's voor het eerste gebruik van de elektrische motorfiets 6-9 uur op met de meegeleverde oplader.

Belangrijke oplaadinstructies

• Het contactslot moet in de OFF (UIT) stand staan ​​bij het opladen van de elektrische motorfiets.
• De motorfiets gebruikt een 60V lithiumbatterij. De elektrische motorfiets moet na elke rit worden opgeladen. U moet de elektrische motorfiets opladen als deze 30 dagen of langer niet is gebruikt. De oplaadtijd

Een elektrische motorfiets opladen via de oplaadaansluiting: Schakel de motorfiets uit door de contactsleutel in de OFF (UIT) stand te draaien. Steek de uitgangsstekker in de oplaadaansluiting van de motorfiets (zie afb. 1) en sluit de 220/110 V ingangsstekker aan op het stopcontact (zie afb. 2). De accu is volledig opgeladen als de indicator van de oplader groen is. We raden aan om de oplaadtijd met 1-2 uur te verlengen om een ​​betere staat van de accu te bereiken. Wanneer het opladen is voltooid, koppelt u de ingangsstekker van de oplader los en vervolgens de uitgangsstekker.

Direct opladen van de elektrische motorfietsaccu: Schakel de motorfiets uit door de contactsleutel in de OFF (UIT) stand te draaien. Open het opbergvak onder het zadel. Verwijder voorzichtig de stekker uit de accu. Steek de uitgangsstekker in de oplaadaansluiting van de accu (zie afb. 1) en sluit de 220/110 V ingangsstekker aan op het stopcontact (zie afb. 2). De accu is volledig opgeladen als de indicator van de oplader groen is. We raden aan om de oplaadtijd met 1-2 uur te verlengen om een ​​betere staat van de accu te bereiken. Wanneer het opladen is voltooid, koppelt u de ingangsstekker van de oplader los en vervolgens de uitgangsstekker.

LET OP:

1. Plaats de accu niet in de buurt van hitte of vuur.
2. Plaats de oplader niet in de buurt van water.
3. Gebruik om veiligheidsredenen alleen de originele oplader die bij het voertuig is geleverd. Volg de laadinstructies.

Standaard

1. Middenstandaard: te gebruiken bij langdurig parkeren.
2. Zijstandaard: te gebruiken bij tijdelijk parkeren.

LET OP: De zijstandaardfunctie wordt geactiveerd wanneer de zijstandaard is uitgeklapt, waardoor de scooter niet kan bewegen wanneer de gashendel per ongeluk wordt bewogen. De elektrische scooter kan alleen bewegen met de zijstandaard ingeklapt.

Achteruitversnelling
Gebruik de achteruitversnelling alleen als het voertuig stilstaat. Nadat u het voertuig hebt gestopt, drukt u op de achteruitknop en draait u voorzichtig aan de gashendel. Het voertuig zal achteruit rijden.

Vloer
Plaats geen zware voorwerpen op de vloer. Dit beïnvloedt de balans van de motorfiets en kan gevaar veroorzaken.

Zadel

1. Zadelslot: draai de sleutel in het contactslot naar links - u kunt het zadel omhoog brengen en toegang krijgen tot het opbergvak en de accu.
2. Druk het zadel omlaag en het wordt automatisch vergrendeld.

Voor (schijf) en achter (trommel) remmen
Om de remmen aan uw wensen aan te passen en hun speling aan te passen, gebruikt u de verstelbare moer.

LET OP:

1. De rem werkt naar gelang zijn gevoeligheid. U dient te remmen door gelijktijdig de voor- en achterremhendel in te drukken om een ​​beter en effectiever remproces te garanderen.
2. Vermijd langdurig continu remmen, omdat dit de remmen kan oververhitten en de
3. Laat de gashendel los wanneer u de remhendel indrukt.

VOOR HET RIJDEN

Voordat u op een elektrische motorfiets rijdt, moet u het volgende doen. Dit zorgt voor een veilige en prettige rit.

• Controleer de staat van de banden, zorg ervoor dat ze niet versleten of gebarsten zijn.
• Controleer de bandenspanning.
• Controleer de staat van de aandrijving, zorg ervoor dat deze het wiel correct beweegt.
• Controleer de staat van de verlichting, zorg ervoor dat alle lampen correct oplichten en dat de verlichting reageert op commando's van schakelaars.
• Controleer de staat van alle onderdelen, zorg ervoor dat alle bouten vastzitten, controleer de spanning van de voor- en achterremkabels en zorg ervoor dat de remmen goed werken.
• Controleer alle bewegende delen, zoals het stuur. Zorg ervoor dat ze licht en zonder onnodige weerstand bewegen, smeer ze indien nodig.
• Laad de accu regelmatig op als u de elektrische motorfiets niet te vaak gebruikt. Om de levensduur van de accu te verlengen, moet het opladen elke 15 dagen in de zomer en elke 30 dagen in de winter plaatsvinden.

RIJ-INSTRUCTIES

• Klap de standaard (midden of zij, afhankelijk van welke u gebruikt) in en houd het stuur met beide handen vast. Neem een ​​evenwichtige positie in, zet uw voet op de grond.
• Steek de sleutel in het contactslot en draai deze naar de ON (AAN) stand. Nadat u de stroom hebt ingeschakeld, grijpt u de gashendel vast.
• Draai langzaam aan de gashendel om plotselinge versnelling te voorkomen. Verplaats uw voet naar de voertuigvloer. De snelheid van de elektrische scooter zal toenemen naarmate de gashendel wordt gedraaid.
• Laat de gashendel los en druk op de remhendel om het voertuig te stoppen. Regel de snelheid van de elektrische scooter met behulp van de gashendels en remmen.
• Als u op de remhendel drukt, wordt het acceleratievermogen afgesneden.

ONDERHOUD EN AFSTELLING

Accu
Om de levensduur van de accu te verlengen, bewaart u de elektrische motorfiets in de garage om lage temperaturen te voorkomen, wat de prestaties van de accu aanzienlijk beïnvloedt.

• Demonteer accu's en cellen niet.
• Houd accu's en cellen buiten bereik van kinderen.
• Sluit de kathode en anode van de opladers niet aan tijdens het laad- en ontlaadproces. Het is verboden om draden te gebruiken om de kathode met de anode te verbinden. Dit veroorzaakt kortsluiting.
• Dompel de accu niet onder in water.
• Verhit de accu niet tot temperaturen boven 60 graden Celsius. Plaats de accu niet naast bronnen van hoge temperaturen, zoals een open haard, wandverwarming, enz.
• Sla, prik, doorboor of gooi de accu niet.
• In geval van een acculekkage en oogcontact, onmiddellijk spoelen met veel water en medische hulp inroepen.
• Als u een vreemde geur van de accu opmerkt, de opwarming ervan, kleurverandering, vervorming of andere onregelmatigheden, stop dan onmiddellijk met het gebruik van de accu en ga weg.

Aanbevelingen voor de opslag en het gebruik van lithium-ionaccu's
Om de levensduur van de accu te verlengen, volgt u deze richtlijnen:
Opladen:

1. Gebruik alleen de oplader die bij de elektrische motorfiets is geleverd. Sluit de voeding aan op de oplader. Steek de uitgangsstekker van de oplader in de ingangsstekker van de accu. Wanneer het indicatielampje voor een volledig opgeladen accu gaat branden, trekt u eerst de stekker uit de ingangsstekker van de accu. De gebruikelijke oplaadtijd is ongeveer 4-5 uur. Als de accu beschadigd is, moet het opladen of ontladen stoppen.
2. Vermijd overmatig ontladen van de accu, laad de accu op voordat deze volledig is ontladen. Volledige ontlading van

Opslag:

1. Bewaar de accu niet in ruimtes waar het te warm/koud en/of vochtig is. De optimale opslagtemperatuur van de accu is van -20 tot 55 graden Celsius. De ruimte moet droog en schoon zijn. Accu's mogen niet in een gestapelde volgorde worden bewaard.
2. De accu kan niet langdurig worden bewaard zonder op te laden. Laad de accu eenmaal per maand op. De accu moet volledig opgeladen worden bewaard.

Onderhoud:

1. Wanneer u een enkele accucel test, moet u deze rechtstreeks testen, niet bijvoorbeeld via een draad. Op deze manier kan een spanningsval worden vermeden.
2. U moet handschoenen aantrekken of nagels knippen voordat u een enkele accucel verwijdert om de cel niet te beschadigen en als bescherming tegen de stoffen in de cel. Besteed speciale aandacht aan de accudeksel, beschadig deze niet.
3. Het is verboden om de accucel te buigen, laten vallen, erop te slaan, kort te sluiten of de afdichting ervan te beschadigen.
4. Bij het monteren van de accu zijn er een paar belangrijke dingen om te onthouden: de temperatuur van de soldeerbout mag niet hoger zijn dan 350 graden Celsius, de soldeertijd mag niet langer zijn dan 3 seconden, de soldeerfrequentie mag niet hoger zijn dan 5 keer, het volgende solderen kan pas op de vorige worden aangebracht nadat deze is afgekoeld.

Voertuigreiniging

• Gebruik geen hogedrukwater om de elektrische motorfiets schoon te maken. Bevochtigde/natte elektrische onderdelen en bedrading beïnvloeden de prestaties van het voertuig.
• Breng geen vet aan op de trommelrem en de band.
• Gebruik een geschikt reinigingsmiddel om de metalen onderdelen van de elektrische motorfiets schoon te maken. Dit beschermt de metalen onderdelen van het voertuig tegen corrosie.
• Gebruik een reinigingsmiddel om gelakte plastic onderdelen schoon te maken en reinig ze met een droge doek.

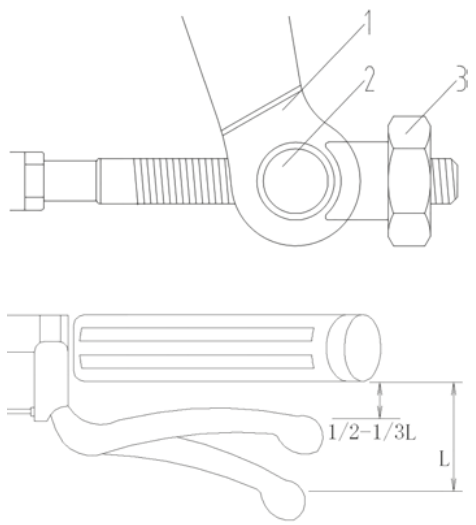

Remmen controleren
Belangrijkste controlepunten voor de voor- en achterwielrem:

1. Druk op de adapter (1), draai de verstelmoer (3) terwijl u de remhendel (2) vasthoudt en de remhendel indrukt totdat de afstand 1/3-1/2 L is. De remschoenen moeten goed tegen de remschijf passen. Druk op de remhendel. Wanneer deze de remprestaties bereikt, draait u de verstelmoer vast.
2. De afstand tussen de remschoenen en de remschijf moet 1,5 mm zijn.
3. Vervang de remschoenen wanneer het bruikbare oppervlak 1/2 bereikt.

Opladerbediening

1. Gebruik alleen de originele oplader die bij de motorscooter is geleverd. Vergeet niet om de netspanning in uw land te controleren. Verwar de 110 V-oplader niet met de 220 V-oplader.
2. De motorfiets moet tijdens het opladen uitgeschakeld zijn.
3. Verplaats, roteer of beschadig de accu niet tijdens het opladen.
4. Controleer de opladeraansluitingen en zorg ervoor dat de gesoldeerde componenten niet beschadigd zijn.

Motor- en bestuurderonderhoud

1. Laat tijdens het regenseizoen het water de middellijn van de motor niet kruisen. Dit is om de motor te beschermen tegen uitval en schade
2. Druk niet op de remhendel en de gashendel tijdens het starten van de motor om schade aan andere onderdelen van het voertuig te voorkomen.
3. Vertraag wanneer de weersomstandigheden op de weg niet goed zijn. Hoge trillingen en vochtigheid kunnen de verbinding van elektrische onderdelen verbreken.

Onderhoudsschema

PROBLEEMOPLOSSING

LET OP: Als u andere problemen ondervindt, demonteer de elektrische scooter dan niet zelf, neem contact op met een erkende dealer.
