Yamaha RX-A550 - AV-ontvanger/AV-receptor Installatiegids

Introductie

Lees de meegeleverde brochure "Veiligheidsbrochure" voordat u het apparaat gebruikt.
Dit document legt uit hoe u een 5.1-kanaals systeem instelt en surround sound afspeelt van een BD/DVD op het apparaat.
Raadpleeg voor meer informatie over dit product de Gebruikershandleiding op de meegeleverde CD-ROM.

AV SETUP GUIDE (AV-installatiegids)

AV SETUP GUIDE (AV-installatiegids) is een app die u begeleidt bij het aansluiten van een tv of afspeelapparaat, zoals een BD/DVD- of CD-speler, en luidsprekers op de AV-ontvanger, en het configureren van de instellingen voor de AV-ontvanger. Zoek naar "AV SETUP GUIDE (AV-installatiegids)" in de App Store of Google Play voor details.

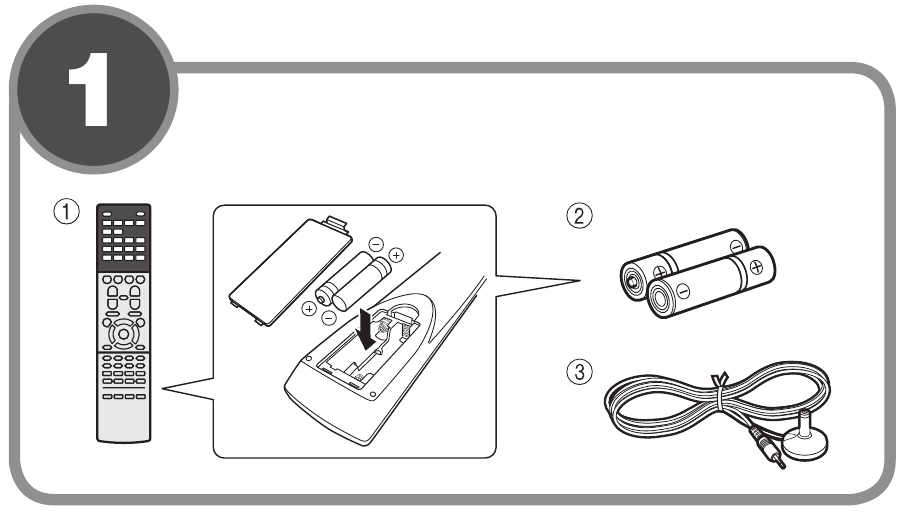

Accessoires die bij dit document worden gebruikt

1. Afstandsbediening
2. Batterijen (AAA, R03, UM-4) (x2)
3. YPAO-microfoon

De volgende kabels (niet meegeleverd) zijn vereist om het in dit document beschreven systeem te bouwen.

• Luidsprekerkabels (afhankelijk van het aantal luidsprekers)
• Audio-pinkabel (x1)
• HDMI-kabels (x3)
• Netwerkkabel (x1) (bij aansluiting op een router via een netwerkkabel)

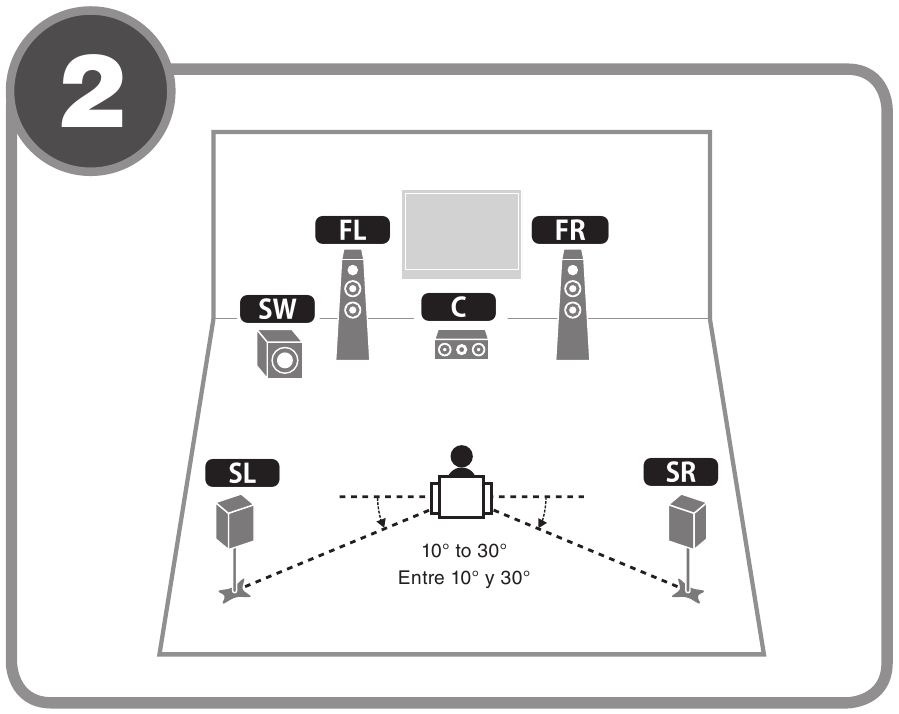

Luidsprekers plaatsen

Plaats de luidsprekers in de kamer aan de hand van het diagram.

Frontspeaker (L)
Frontspeaker (R)
Center speaker
Surround speaker (L)
Surround speaker (R)
Subwoofer

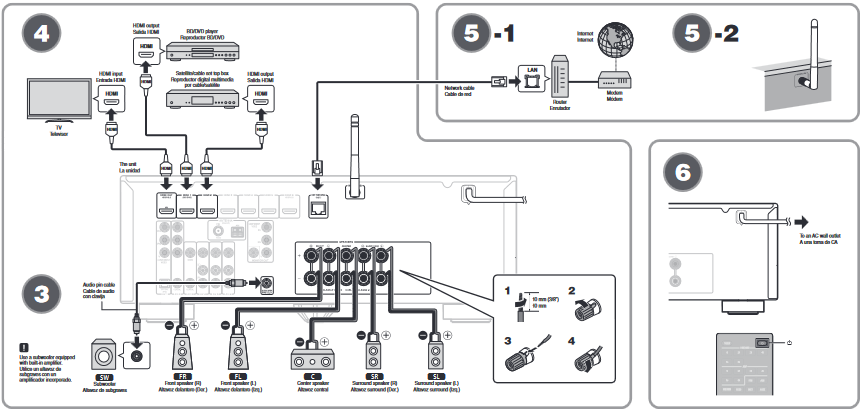

Luidsprekers/subwoofer aansluiten

• U.S.A. en Canada modellen only
  Wanneer u 6-ohm luidsprekers aansluit, stelt u de luidsprekerimpedantie van het apparaat in op "6 Ω MIN". Zie "De luidsprekerimpedantie instellen" in de Gebruikershandleiding voor details.
• Voordat u de luidsprekers aansluit, verwijder de stroomkabel van het apparaat uit het stopcontact en schakel de subwoofer uit.
• Zorg ervoor dat de kerndraden van de luidsprekerkabel elkaar niet raken of in contact komen met de metalen onderdelen van het apparaat. Dit kan het apparaat of de luidsprekers beschadigen. Als de luidsprekerkabels kortsluiten, verschijnt "Check SP Wires" (Controleer SP-draden) op het display aan de voorkant wanneer het apparaat wordt ingeschakeld.

Externe apparaten aansluiten

Raadpleeg de Gebruikershandleiding voor details over het aansluiten van apparaten die HDCP 2.2 ondersteunen.

Een netwerkverbinding tot stand brengen

Breng een bekabelde netwerkverbinding -1 tot stand, of een draadloze netwerkverbinding -2, in overeenstemming met uw netwerkomgeving.

-1 Bekabelde netwerkverbinding
-2 Draadloze netwerkverbinding

Zet de draadloze antenne rechtop.

(Procedures voor het aansluiten van het apparaat op een draadloze router worden beschreven in stap 7 .)

Oefen geen overmatige kracht uit op de antenne. Dit kan haar beschadigen.

De stroomkabel aansluiten op een stopcontact en het apparaat inschakelen

1. Druk op (ontvanger aan/uit) om het apparaat in te schakelen.
2. Schakel de tv in en schakel de tv-ingang om om video van het apparaat (HDMI OUT-aansluiting) weer te geven.

Het apparaat verbinden met een draadloos netwerk

Sla deze stap over en ga verder met stap wanneer het apparaat is aangesloten op een router via een netwerkkabel ( -1).

Het Wireless Accessory Configuration (WAC) scherm (Draadloze accessoireconfiguratie) -1 wordt op de tv weergegeven wanneer het apparaat voor het eerst wordt ingeschakeld na aankoop. Het kan enkele tientallen seconden duren voordat het scherm wordt weergegeven.

Als het WAC-scherm niet wordt weergegeven, configureert u de draadloze netwerkinstellingen via het setupmenu. Zie "Draadloos verbinding maken met een netwerkapparaat" in de Gebruikershandleiding.

Volg procedure bij gebruik van een iOS-apparaat om verbinding te maken met een draadloos netwerk. Volg procedure bij het verbinden met een draadloze router (access point) die WPS ondersteunt.

Druk op ENTER als een andere draadloze verbindingsmethode dan of hieronder wordt gebruikt, en volg de instructies op het scherm.

Sharing iOS device settings (iOS-apparaatinstellingen delen)
Draadloze verbindingsinstellingen op iOS-apparaten (iPhone/iPod touch)* kunnen eenvoudig worden toegepast op het apparaat.
* Een iOS-apparaat met iOS 7 of later is vereist.
Bevestig dat het iOS-apparaat is verbonden met de draadloze router voordat u verdergaat met de configuratie.

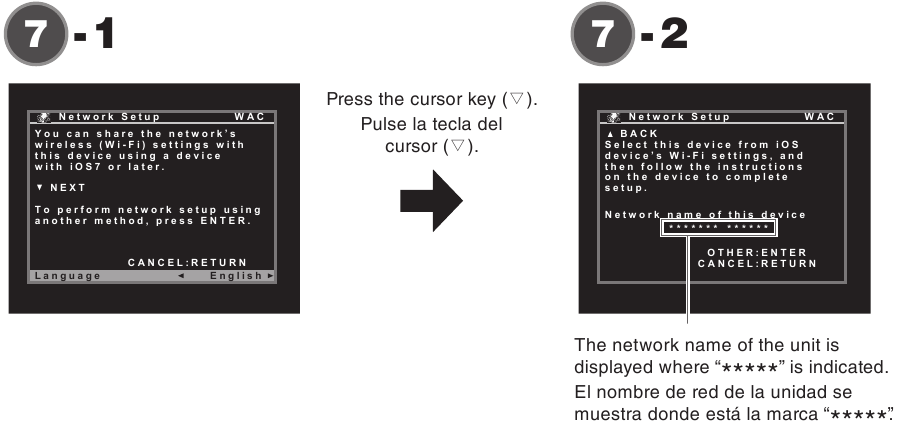

1. Druk op de cursortoets ( w ) wanneer het WAC-scherm -1 wordt weergegeven op de tv, en bevestig de netwerknaam van het apparaat die in het scherm wordt weergegeven -2
2. Selecteer de naam van het apparaat in "SET UP NEW AIRPLAY SPEAKER" (NIEUWE AIRPLAY-LUIDSPREKER INSTELLEN) in het Wi-Fi-scherm op het iOS-apparaat, en tik op "Next" (Volgende).
   Volg de instructies die op het iOS-apparaatscherm worden weergegeven om de instellingen te configureren.

Using WPS push-button configuration (WPS-configuratie met drukknop gebruiken)
Draadloze verbinding kan worden geconfigureerd met één druk op de WPS-knop op de draadloze router (access point).

1. Druk op RETURN om WAC te annuleren wanneer het scherm -1 wordt weergegeven op de tv.
2. Houd de INFO (WPS)-toets op het voorpaneel van het apparaat langer dan 3 seconden ingedrukt.
   "Press WPS button on Access Point" ("Druk op WPS-knop op Access Point") wordt weergegeven op het display aan de voorkant.
3. Druk op de WPS-knop op de draadloze router.
   Wanneer de installatie is voltooid en er een verbinding tot stand is gebracht, wordt "Completed" ("Voltooid") weergegeven op het display aan de voorkant.
   Als "Not connected" ("Niet verbonden") wordt weergegeven, herhaalt u het proces vanaf stap 1 of probeert u een andere verbindingsmethode.

De luidsprekerinstellingen automatisch optimaliseren (YPAO)

De Yamaha Parametric room Acoustic Optimizer (YPAO)-functie (Yamaha parametrische ruimte-akoestiekoptimalisatie) detecteert luidsprekeraansluitingen, meet de afstanden van de luidsprekers tot uw luisterpositie(s) en optimaliseert vervolgens automatisch de luidsprekerinstellingen, zoals volumebalans en akoestische parameters, om aan uw kamer aan te passen.

Let op het volgende met betrekking tot YPAO-meting

• Testtonen worden met een hoog volume uitgevoerd en kunnen kleine kinderen verrassen of bang maken.
• Het testtoonvolume kan niet worden aangepast.
• Houd de kamer zo stil mogelijk.
• Blijf in een hoek van de kamer achter de luisterpositie, zodat u geen obstakel wordt tussen de luidsprekers en de YPAO-microfoon.
• Sluit geen hoofdtelefoon aan.

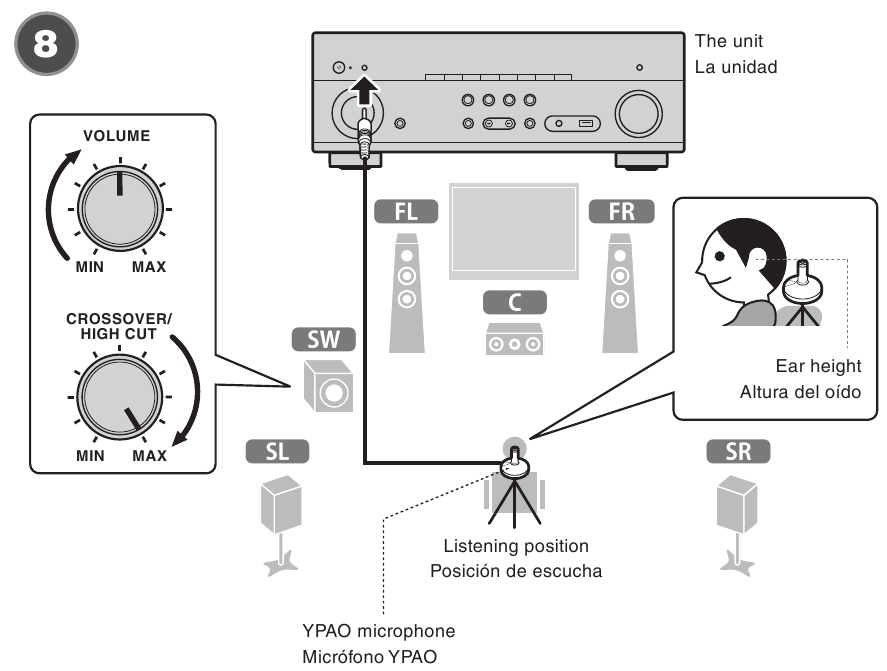

1. Schakel de subwoofer in en zet het volume op de helft. Als de crossover-frequentie instelbaar is, zet u deze op maximaal.
2. Plaats de YPAO-microfoon op uw luisterpositie en sluit deze aan op de YPAO MIC-aansluiting op het voorpaneel.

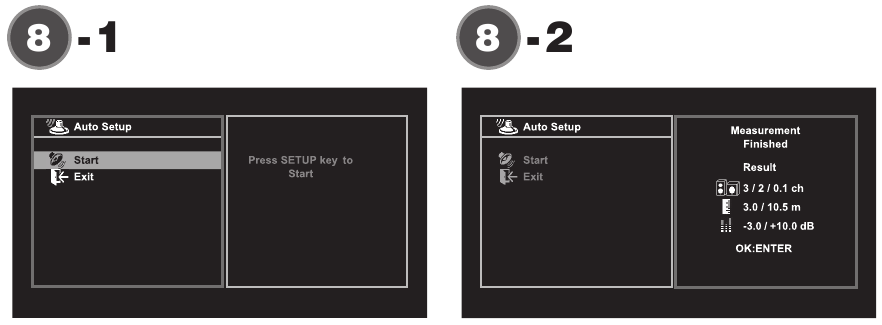

   Het scherm -1 verschijnt op de tv.
   Plaats de YPAO-microfoon op uw luisterpositie (dezelfde hoogte als uw oren). We raden het gebruik van een statief als microfoonstandaard aan. U kunt de statiefschroeven gebruiken om de microfoon te stabiliseren.
3. Druk op SETUP (Installatie).
   De meting start over 10 seconden.
   Het duurt ongeveer 3 minuten om te meten.
   Het scherm -2 verschijnt op de tv wanneer de meting is voltooid.
   Als een foutmelding (zoals E-1) of waarschuwingsbericht (zoals W-2) verschijnt, raadpleegt u "Foutmeldingen" of "Waarschuwingsberichten" in de Gebruikershandleiding.
4. Bevestig de resultaten die op het scherm worden weergegeven en druk op ENTER.
5. Gebruik de cursortoetsen (e/r) om "SAVE" (Opslaan) te selecteren en druk op ENTER.
6. Koppel de YPAO-microfoon los van het apparaat.
   Laat de YPAO-microfoon niet achter op een plaats waar deze gedurende langere tijd wordt blootgesteld aan direct zonlicht of hoge temperaturen.
   Hiermee is de optimalisatie van de luidsprekerinstellingen voltooid.

Een BD/DVD afspelen

Laten we nu een BD/DVD afspelen.Een BD/DVD afspelen
We raden aan om meerkanaals audio (5.1-kanaals of meer) af te spelen om het surround sound te voelen dat door het apparaat wordt geproduceerd.

1. Schakel de BD/DVD-speler in.
2. Druk op HDMI 1.
   "HDMI 1" is geselecteerd als de ingangsbron. De naam van het aangesloten apparaat, zoals "BD Player", kan bij sommige apparaten worden weergegeven.
3. Start het afspelen op de BD/DVD-speler.
4. Druk herhaaldelijk op STRAIGHT (Recht) om "STRAIGHT" (Recht) te selecteren.
   Wanneer "STRAIGHT" (rechte decodering) is ingeschakeld, produceert elke luidspreker direct elk kanaal audiosignaal (zonder geluidsveldverwerking).
5. Druk op VOLUME (Volume) om het volume aan te passen.

Hiermee is de basisinstallatieprocedure voltooid.

Wanneer surround sound niet wordt gehoord, of er geen geluid wordt uitgevoerd door een specifieke luidspreker, raadpleegt u "Probleemoplossing" in de Gebruikershandleiding.

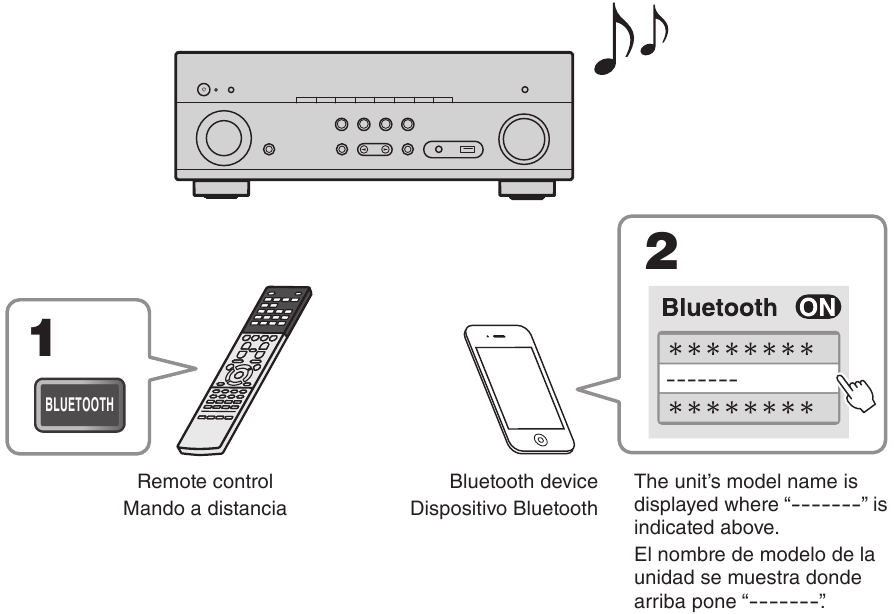

Muziek afspelen die is opgeslagen op een Bluetooth-apparaat

1. Druk op BLUETOOTH om "Bluetooth" te selecteren als de ingangsbron.
2. Schakel de Bluetooth-functie op uw apparaat in en selecteer de modelnaam van het apparaat in de Bluetooth-apparaatlijst op uw apparaat.
   Nadat het koppelen is voltooid en het apparaat is verbonden met het Bluetooth-apparaat, verschijnt "Connected" ("Verbonden") op het display aan de voorkant. Als de toegangssleutel vereist is, voert u het nummer "0000" in.
3. Selecteer op het Bluetooth-apparaat een nummer en start het afspelen.
   Raadpleeg de Gebruikershandleiding voor details over de Bluetooth-functie.

© 2015 Yamaha Corporation
