TEM EM38, EM39 Handleiding
EM38 & EM39

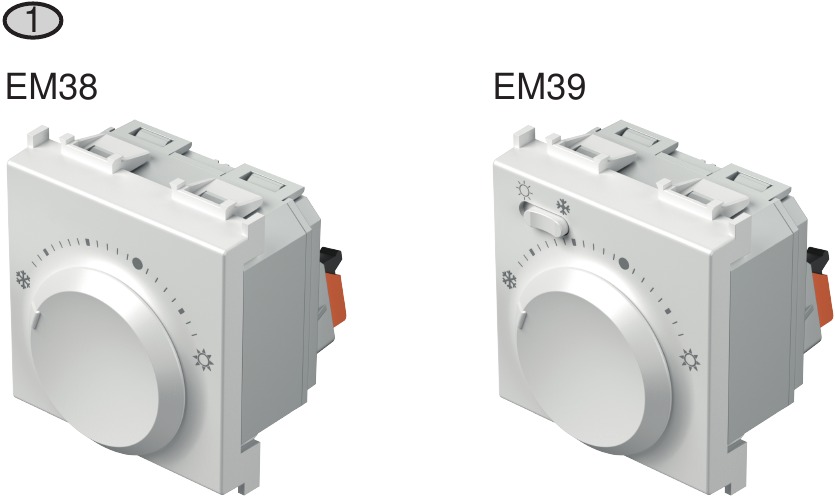

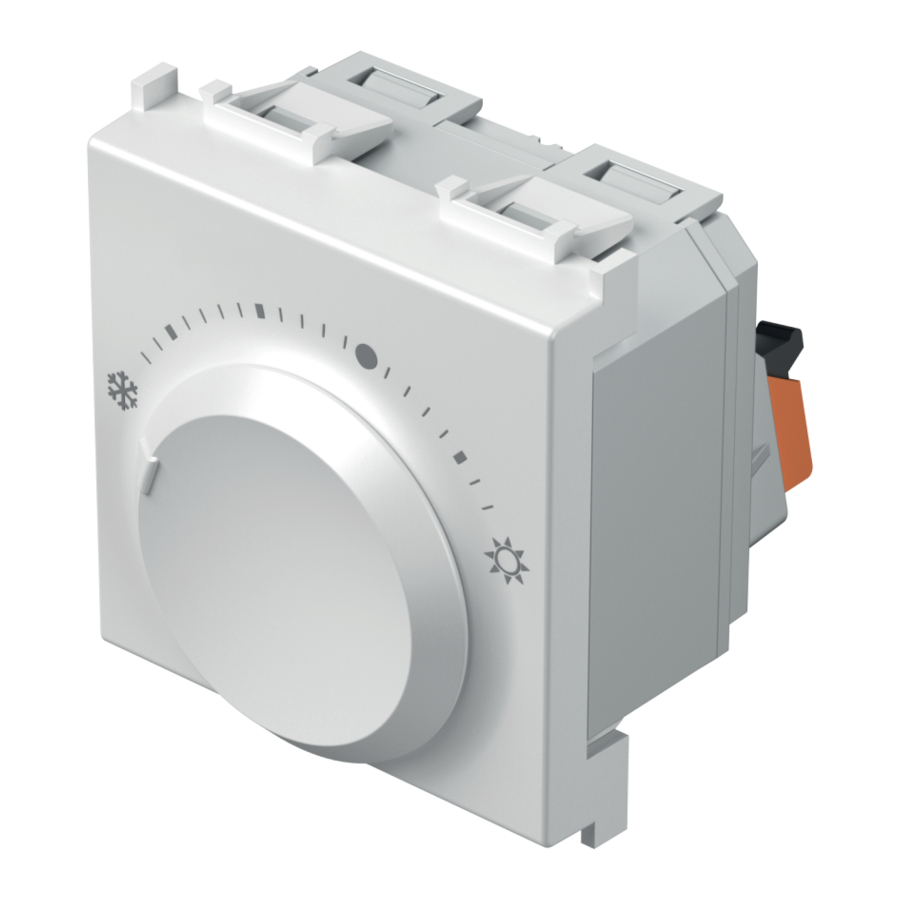

Beschrijving van de EM38
De EM38 thermostaat is bedoeld om de binnentemperatuur te regelen met één bedieningsmodus - verwarming. De thermostaat is geschikt voor alle soorten verwarming, behalve elektrische vloerverwarming. De gewenste temperatuur wordt ingesteld met de draaiknop.
Beschrijving van de EM39
De EM39 thermostaat is bedoeld om de binnentemperatuur te regelen met twee bedieningsmodi - verwarming en koeling. De thermostaat is geschikt voor alle soorten verwarming, behalve elektrische vloerverwarming. Schakel tussen de koel- en verwarmingsmodus door de schakelaar om te zetten. De gewenste temperatuur wordt ingesteld met de draaiknop.
Technische data
- Bedieningsmodus: koelen/verwarmen (EM39)
- Voeding: 230 VAC, 50 Hz
- Spanningsimpuls: 4 kV
- Energieverbruik: < 0.5 W
- Output: EM38 - 2 A (max. 5 A), EM39 - 1 A (max. 3 A); 230 VAC, 50 Hz
- Schakeloutput: EM38 - NC (max. 10 actuatoren), EM39 - moduskeuzeschakelaar (max. 5 actuatoren)
- Regelbereik: +5°C tot +30°C
- Vorstbescherming: +5°C
- Hysteresis: 0.5 K
- Bescherming: IP30
- Sensortype: Bimetal
- Type elektrische aansluiting: Veerkrachtige contacten
- Type geleiders: 0.75 - 1.5mm² (flexibele-gestrande kern); 1.0 - 2.5 mm² (vaste kern)
- Voldoet aan de Richtlijn DIN EN 60730
Bedieningssymbolen op producten
 |
Comfortabele temperatuur | EM38, EM39 | |
 (on the dial)
|
Vorstbescherming (ongeveer 5°C) | EM38, EM39 | |
 (by the switch)
|
Bedieningsmodus - verwarming | EM39 | |
 (by the switch)
|
Bedieningsmodus - koeling | EM39 | |
Symbolen op connectoren
| L | Fasedraad | EM38, EM39 |
| N | Nuldraad | EM38, EM39 |
| 1 | Bedieningsmodus - verwarming | EM38, EM39 |
| 2 | Bedieningsmodus - koeling | EM39 |
Installatie

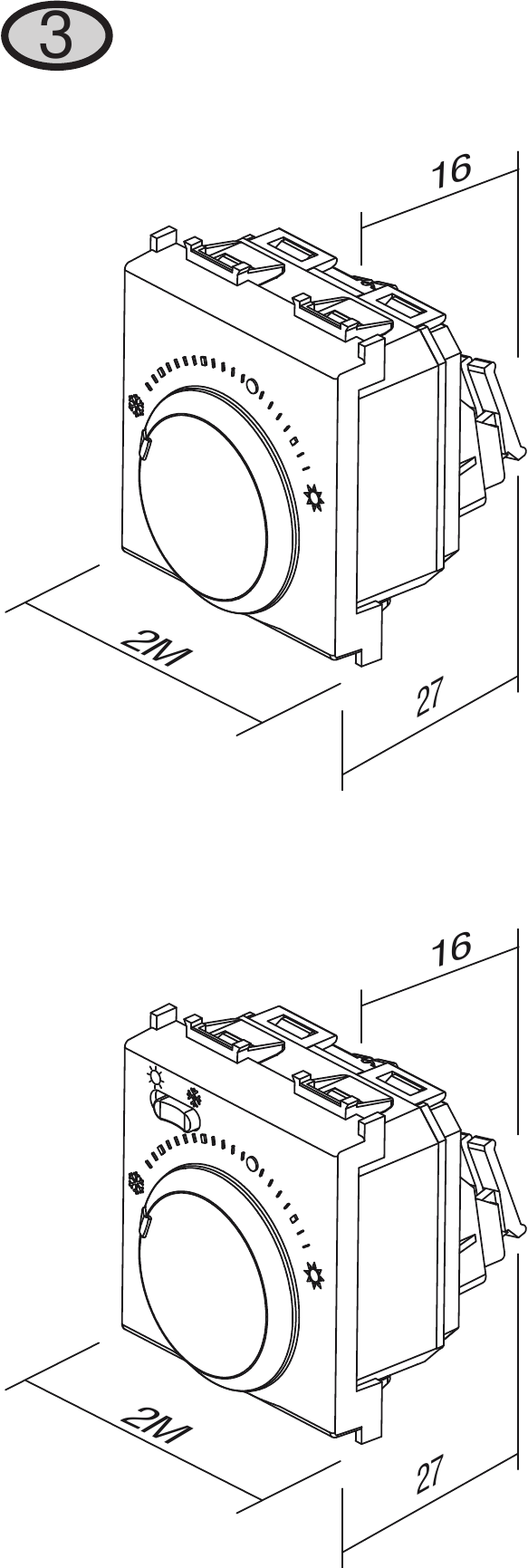

De thermostaat moet worden geïnstalleerd in combinatie met een TEM Modul montage en afdekplaat. Zie figuren 3 en 4 voor de grootte en installatiemethode van de thermostaat.
Installatiewaarschuwing

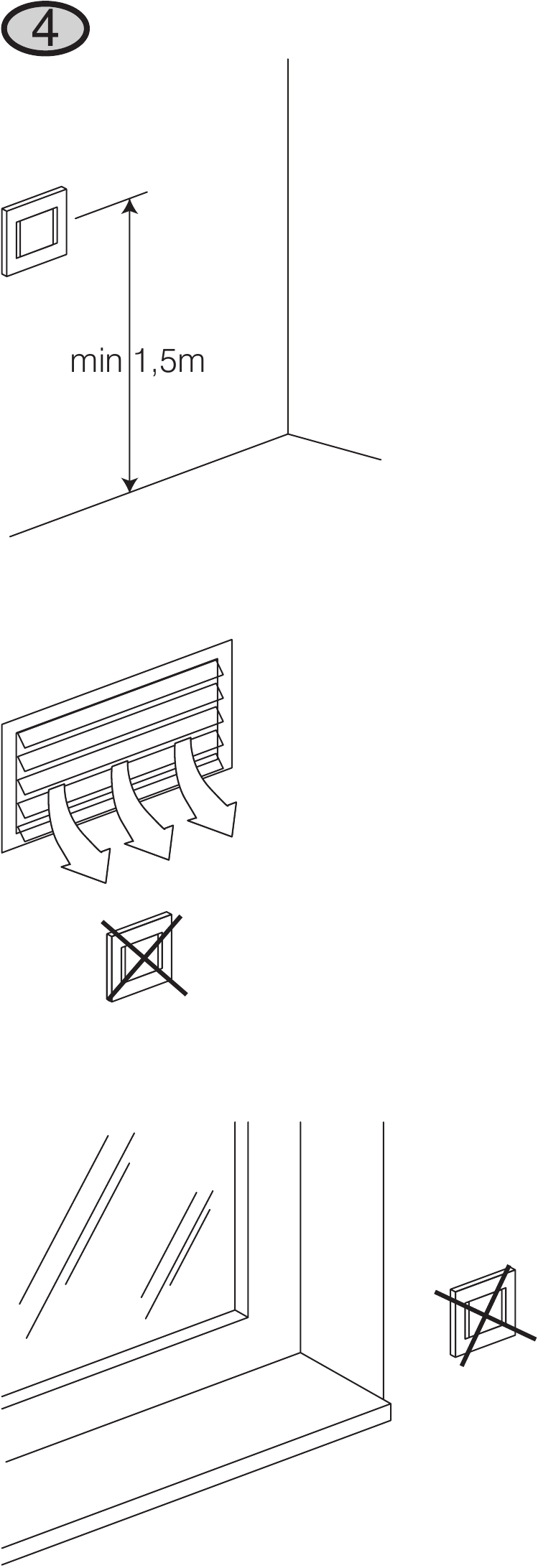

De installatieplaats moet zich bevinden aan de binnenmuren van het gebouw, ongeveer 1,5 m boven de grond. Voor een goede werking raden we installatie aan in een stand-alone box, gescheiden van warmtebronnen en tocht.
Aansluiting

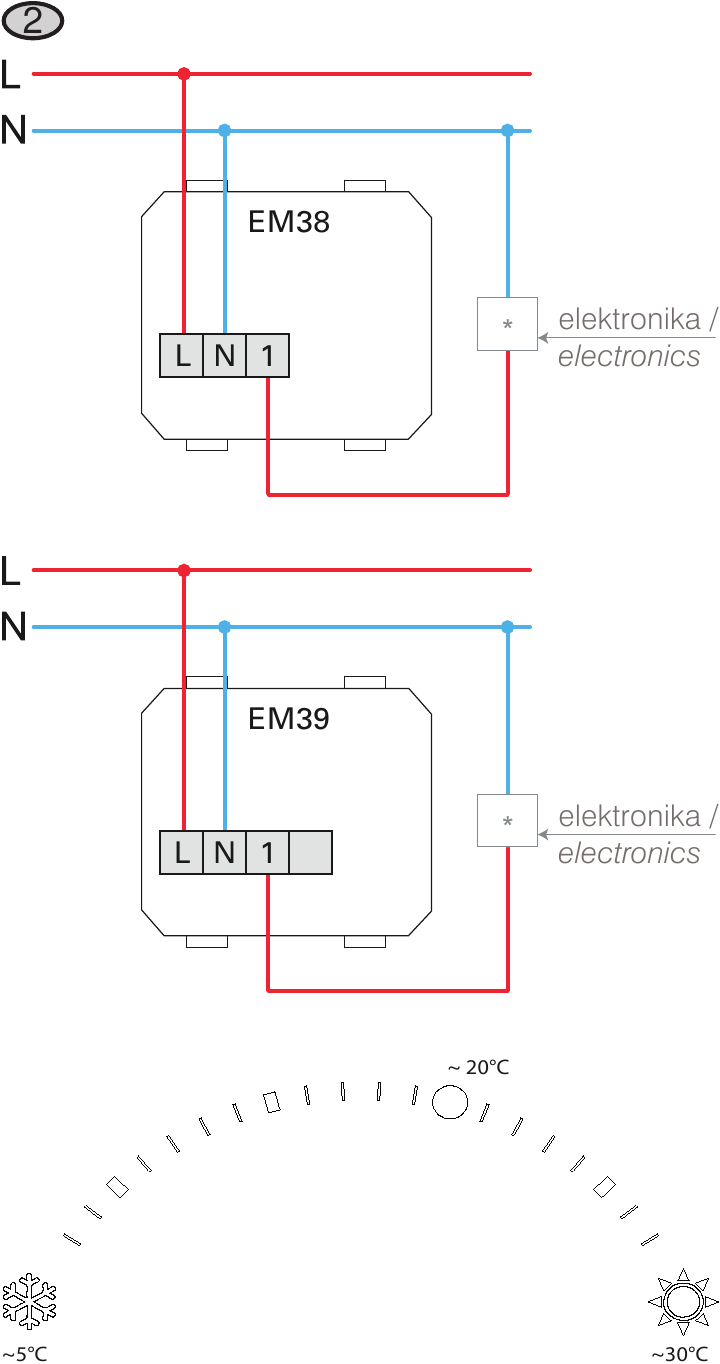

Installatie en aansluiting mogen alleen worden uitgevoerd door een daarvoor gekwalificeerd persoon. Alle toepasselijke voorschriften moeten worden nageleefd bij het aansluiten. Voer de elektrische aansluiting van de thermostaat uit in overeenstemming met de bedradingsschema's voor het type thermostaat, figuur 2.
Installeer de thermostaat altijd wanneer de zekeringen zijn losgekoppeld of de fasedraden spanningsloos zijn!
Gebruik van de thermostaat
Gebruik de draaiknop om de gewenste temperatuur in te stellen in het bereik van +5°C tot +30°C (voor EM38 en EM39). Bij de EM39 wordt de schakelaar gebruikt om te schakelen tussen verwarmings- en koelmodi.
TEM Čatež d.o.o.
Čatež 13
SI-8212 Velika Loka
T +386 (0)7 348 99 00
