TEM EM37, 65 547 Snelgids

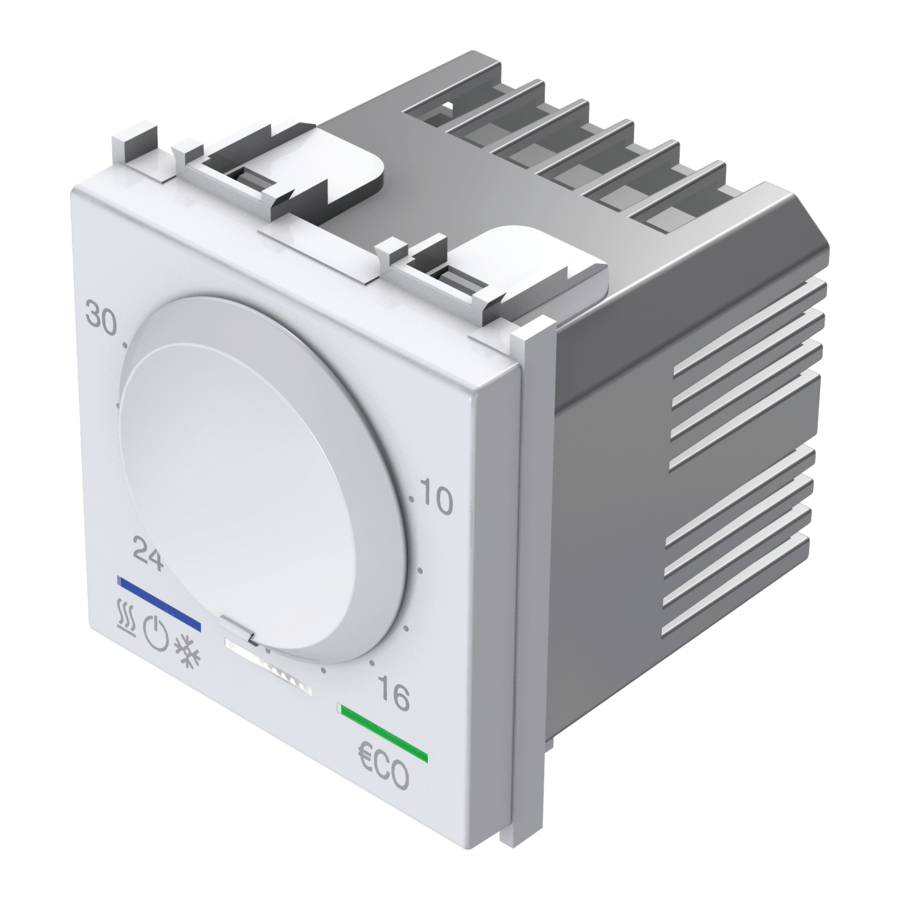

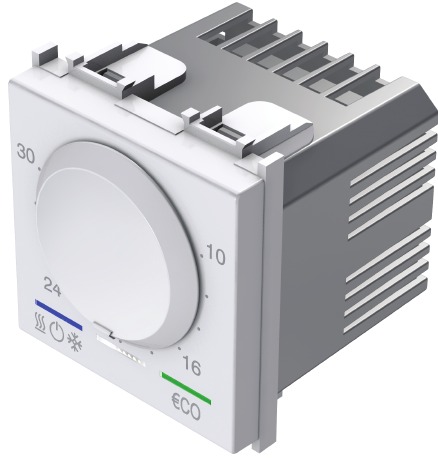

Beschrijving
De thermostaat is bedoeld voor temperatuurregeling in een ruimte en maakt twee werkingsmodi mogelijk - verwarmen en koelen. Het heeft verschillende functies geïnstalleerd voor het economisch gebruik van energie:
- een ECO-functie voor werking met een verlaagde of energiebesparende temperatuur
- een adaptieve ECO-functie voor geautomatiseerde dagelijkse werking met een verlaagde of energiebesparende temperatuur
- een veiligheidsfunctie ter bescherming tegen bevriezing
- een veiligheidsfunctie ter bescherming tegen oververhitting
De werking wordt aangegeven via LED-lampjes. De thermostaatinstelling wordt uitgevoerd met behulp van een draaiknop voor het instellen van de temperatuur en met aanraakknoppen.
Technische specificaties
- elektronische thermostaat, basis
- werkingsmodus: verwarmen / koelen / uitschakelen (turn off)
- voeding: 230 VAC, 50 Hz
- energieverbruik: max 0,4 VA
- uitgang: 6(2) A, 230 VAC, relais schakelaar, potentiaalvrij
- methode van regeling: AAN/UIT (ON/OFF)
- spanningspuls: 2,5 kV
- regelbereik: +10°C tot +30°C
- hysterese: ±0.5°C, ED: 20 minuten
- anti-vorst bescherming (verwarmingsmodus): +6°C
- oververhittingsbeveiliging (koelmodus): +32°C
- ECO-functie voor het verlagen van de temperatuur met 3°C gedurende 6 uur in de verwarmingsmodus en het verhogen van de temperatuur met 3°C gedurende 6 uur in de koelmodus
- Adaptieve ECO-functie: verlaagt automatisch de temperatuur met 3°C gedurende 6 uur in de verwarmingsmodus en verhoogt de temperatuur met 3°C gedurende 6 uur in de koelmodus elke dag op hetzelfde tijdstip
- optie om de ECO-bedrijfsmodus in te schakelen met een externe trigger via een aparte ingang
- LED-indicatie van werking
- IP-beschermingsklasse: IP20, alleen voor gebruik binnenshuis
- aantal automatische cycli: 100.000
- niet geschikt voor elektrische vloerverwarming
- schroefcontacten max. 2.5 mm
- in overeenstemming met de LV-richtlijn, de EMC-richtlijn, normen EN60730-1 en EN60730-2-9
- bedrijfstemperatuur: 5 ÷ 35°C
- opslagtemperatuur: -20 ÷ 50°C
Installatie
De thermostaat moet worden geïnstalleerd met behulp van het montageframe en de afdekplaat van de TEM Modul-familie.

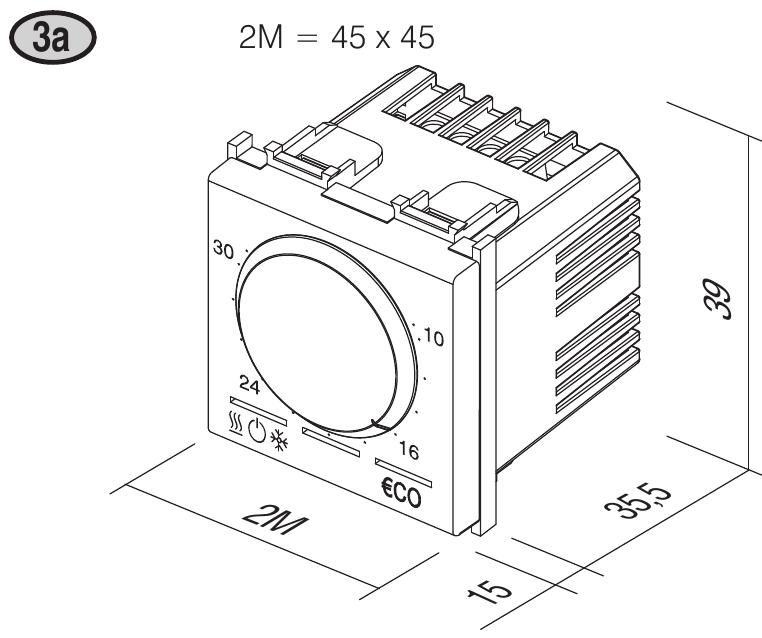

Zie (3a), (4.) voor de afmetingen van de thermostaat en de installatiemethode.
Wanneer de stroom naar de thermostaat wordt ingeschakeld, start de thermostaat op en voert een zelftest uit. Het heeft enkele seconden nodig om in de stand-by modus te komen. Tijdens het proces knipperen de LED-lampjes op de thermostaat afwisselend.
Als de stroom naar de thermostaat wordt onderbroken, keert de thermostaat terug naar de werkingsmodus waarin deze zich bevond vóór de stroomonderbreking. Als de Adaptieve ECO-functie was geactiveerd, wordt de functie uitgeschakeld en moet deze op het gewenste tijdstip opnieuw worden geactiveerd.
Waarschuwingen met betrekking tot installatie

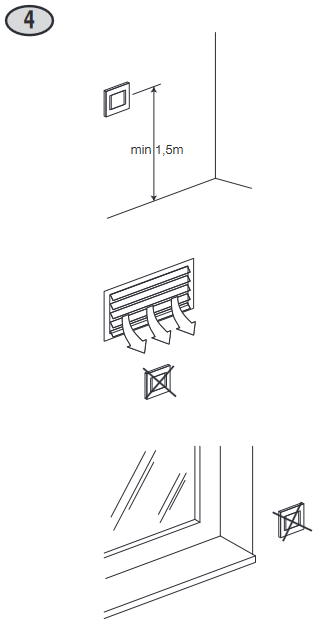

De montageplaats moet zich op een binnenmuur bevinden, ongeveer 1,5 m boven de vloer. Om een correcte werking te garanderen, raden we aan om de thermostaat in een aparte doos te monteren, uit de buurt van warmtebronnen of luchtstromen.
Aansluiting
De installatie en aansluiting mogen alleen worden uitgevoerd door personen met de juiste vakkundige opleiding. De aansluiting moet worden uitgevoerd in overeenstemming met de geldende voorschriften.
De elektrische aansluiting van de thermostaat moet worden uitgevoerd volgens het aansluitschema (5a, 5b of 5c):

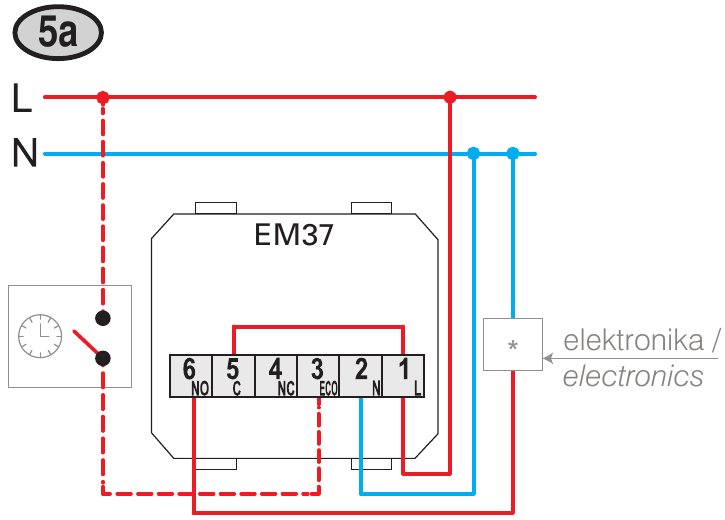

(5a) circulatiepomp, brander (directe aansluiting), thermo-elektrische aandrijving

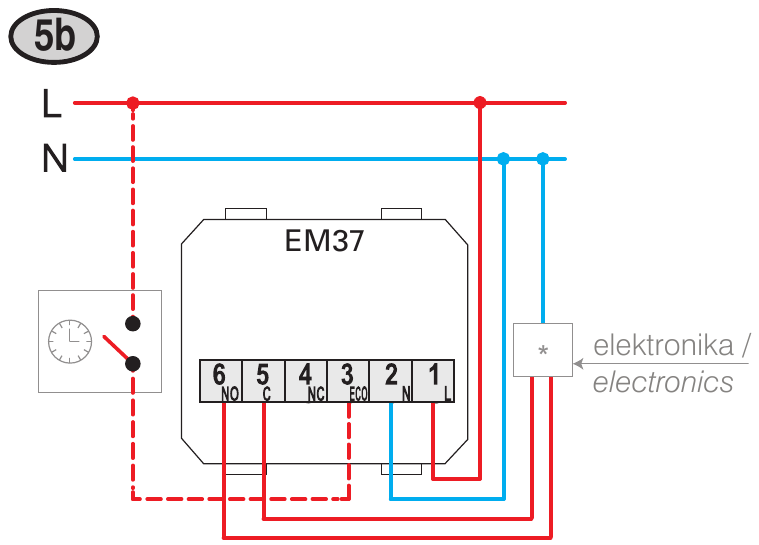

(5b) boiler, warmtepomp, brander (stuuringang T1/T2)

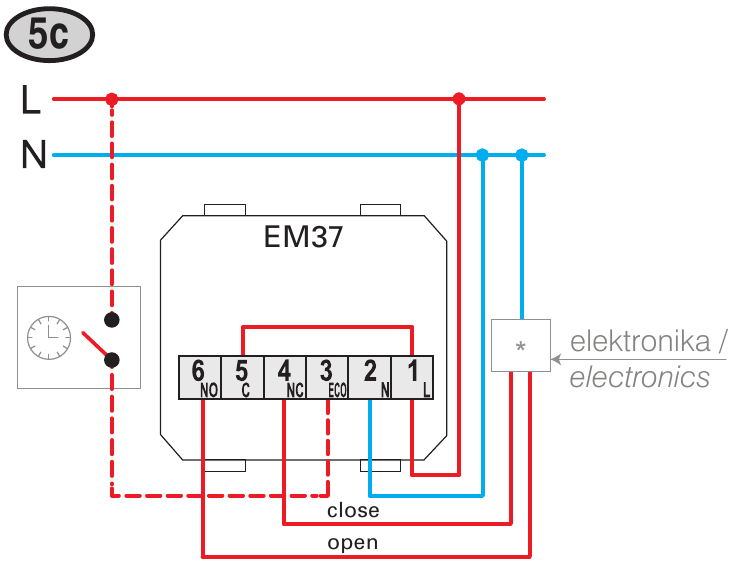

(5c) motoraandrijving (beperkt gebruik met vloerverwarming)
Elektrische aansluiting van de energiebesparende pompen
Als de elektronische pomp geen automatische begrenzing van de startstroom heeft (die tot 50 keer hoger is dan de nominale stroom wanneer de pomp wordt ingeschakeld) of in het geval van een pomp met een hoger vermogen, is het noodzakelijk om een vermogensrelais of een contactor te gebruiken om de pomp in te schakelen!

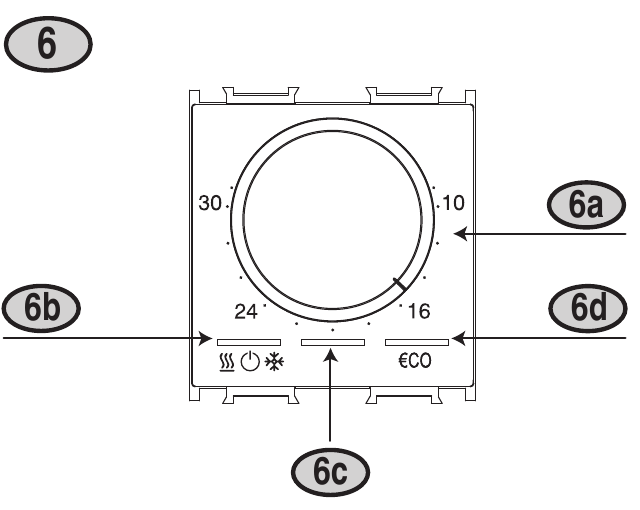

Gebruik van de elektronische thermostaat
(6a.)
Stel met de draaiknop de gewenste temperatuur in tussen 10°C en 30°C.
Veiligheidsfuncties:
- anti-vorst bescherming (verwarmingsmodus); zet de knop op minimum
- oververhittingsbeveiliging (koelmodus); zet de knop op maximum
(6b.)
De thermostaat wordt aan en uitgeschakeld met een korte tik (~1 s).
Een aanraking van 5 seconden schakelt tussen verwarmen en koelen. Een rood lampje geeft aan dat de actieve werkingsmodus verwarmen is; als de actieve werkingsmodus koelen is, wordt dit aangegeven door een blauw lampje.
(6c.)
Een wit lampje geeft de status van de stuuru itgang aan. Het lampje brandt als de uitgang actief is.
(6d.)
De ECO-modus wordt geactiveerd met een korte tik (~1 s). Een actieve ECO-modus wordt aangegeven door een groen lampje. Gedurende de volgende 6 uur is de temperatuur 3°C lager (in de verwarmingsmodus) of 3°C hoger (koelmodus) dan de ingestelde temperatuur. Na 6 uur wordt de ECO-modus automatisch gedeactiveerd en wordt de dagtemperatuurwerking hervat. Wanneer de dagtemperatuurwerking actief is, brandt geen van de lampjes.
De adaptieve ECO-modus wordt geactiveerd door een aanraking van 5 seconden. Als de adaptieve ECO-modus is geactiveerd, wordt dit aangegeven door een continu groen lampje en korte knipperingen van het oranje lampje. Gedurende de volgende 6 uur is de temperatuur 3°C lager (in de verwarmingsmodus) of 3°C hoger (koelmodus) dan de ingestelde temperatuur. Na 6 uur wordt de adaptieve ECO-modus automatisch gedeactiveerd en wordt de dagtemperatuurwerking hervat. De dagtemperatuurwerking in de adaptieve ECO-modus wordt aangegeven door het oranje lampje. De adaptieve ECO-modus wordt elke dag automatisch herhaald, op hetzelfde tijdstip als waarop deze aanvankelijk werd geactiveerd. De adaptieve ECO-modus kan op elk moment worden gedeactiveerd door de ECO-knop 5 seconden aan te raken.
