Nedis WCAM150GN - Handleiding wildcamera

Inhoud

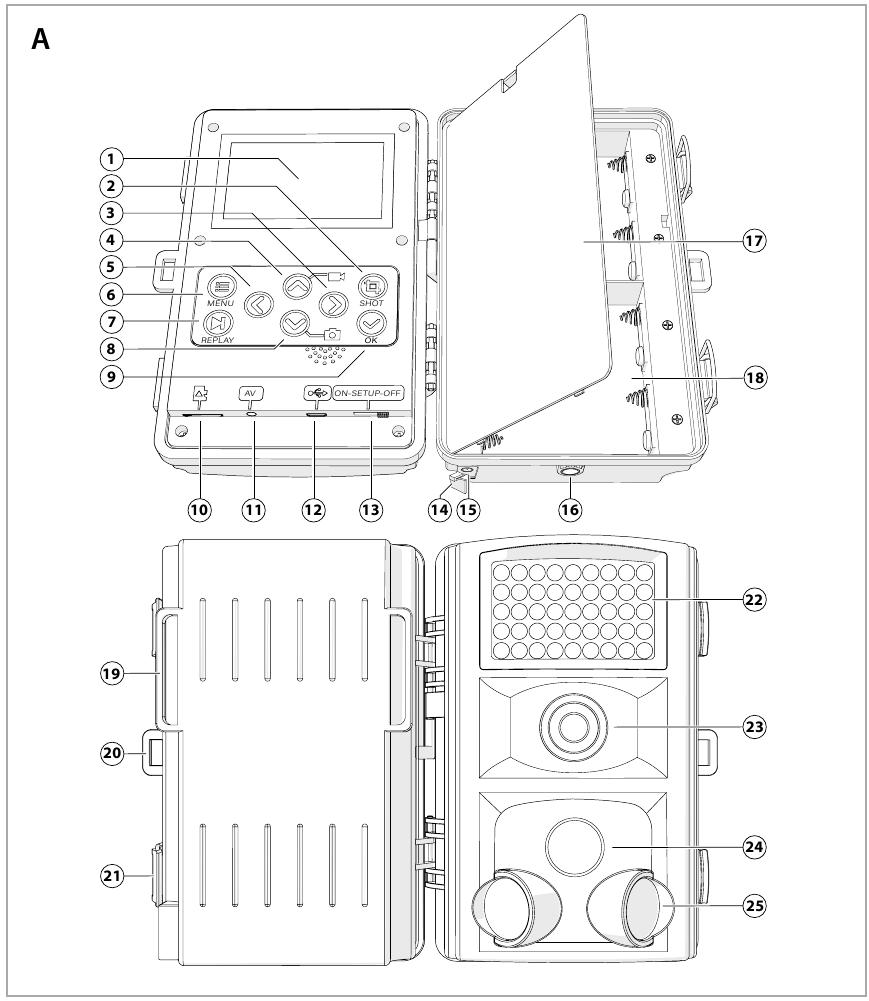

Onderdelenlijst

[Afbeelding A]

Onderdelenlijst

  1. Display
  2. SHOT-knop
  3. RECHTS-knop
  4. OMHOOG-knop
  5. LINKS-knop
  6. MENU-knop
  7. REPLAY-knop (HERHALEN-knop)
  8. OMLAAG-knop
  9. OK-knop
  10. Micro SD-kaartsleuf
  11. AV-poort
  12. Micro USB-poort
  13. Aan/uit-schakelaar
  14. DC-beschermrubber
  15. DC-stroompoort
  16. Statiefbevestiging
  17. Batterijklep
  18. Batterijsleuven
  19. Bandgat
  20. Vergrendelingsgat
  21. Vergrendelingsgespen
  22. Infrarood licht
  23. Cameralens
  24. PIR-sensor
  25. PIR-zijbewegingssensoren
  26. Micro USB-kabel
  27. Camerariem
  28. Riemsluiting

Stroomvoorziening en geheugen

De camera werkt op batterijen of met een DC-6V-voedingskabel. Een microSD-kaart is vereist om foto's of videobeelden te maken. Deze items zijn niet inbegrepen.

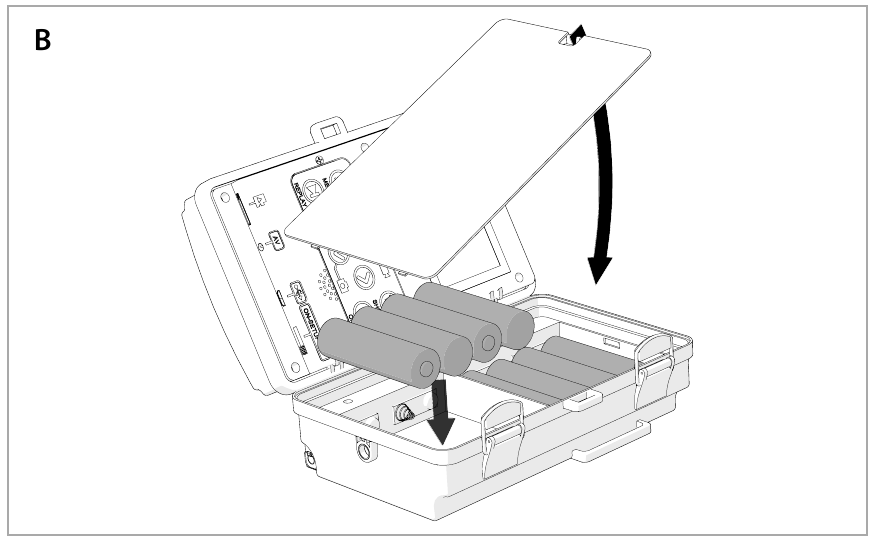

Batterijen plaatsen of vervangen

[Afbeelding B]

Batterijen plaatsen of vervangen

  1. Trek de batterijklep uit de behuizing.
  2. Haal de lege batterijen uit de batterijsleuven indien aanwezig.
  3. Plaats 4 of 8 batterijen in de batterijsleuven . Als u 4 batterijen gebruikt, plaats ze dan allemaal in hetzelfde batterijcompartiment.
  4. Plaats de batterijklep op de behuizing.

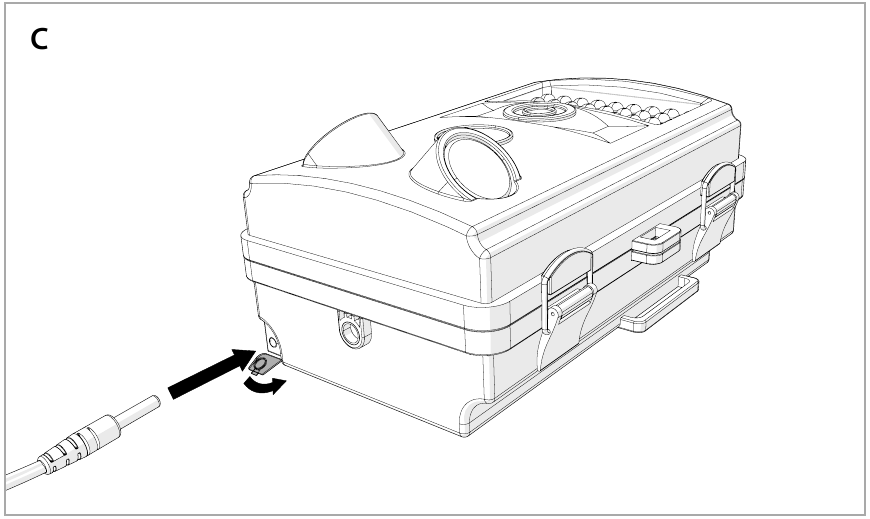

DC-6V-voedingskabel aansluiten

[Afbeelding C]

DC-6V-voedingskabel aansluiten

informatie DC-6V-voedingskabel niet inbegrepen.

  1. Til het DC-beschermrubber op dat zich aan de onderkant van de camera bevindt.
  2. Steek een DC-6V-voedingskabel in de DC-stroompoort .
  3. Steek het andere uiteinde van de DC-6V-voedingskabel in een stopcontact.

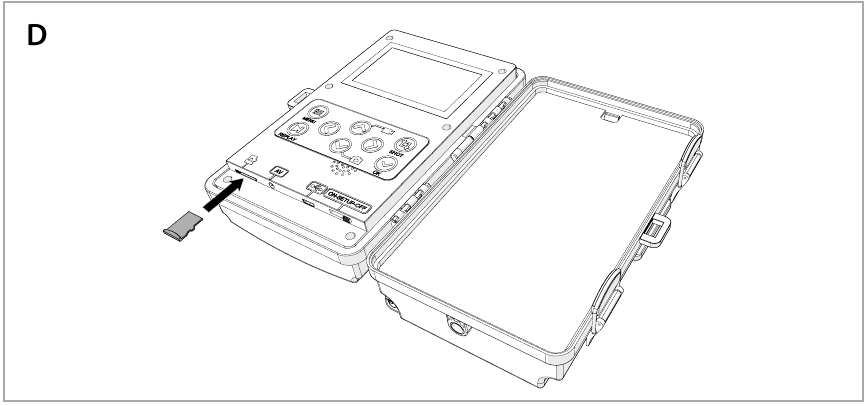

Geheugenkaart plaatsen of vervangen

[Afbeelding D]

Geheugenkaart plaatsen of vervangen

informatie Gebruik een microSD-kaart met een maximale opslagcapaciteit van 32 GB.

  1. Haal de vorige microSD-kaart uit de microSD-kaartsleuf indien aanwezig.
  2. Plaats de nieuwe microSD-kaart in de microSD-kaartsleuf .

Overschakelen naar automatische modus

Schuif de aan/uit-schakelaar naar de ON-stand om naar de automatische modus te gaan.
Het display toont een aftelling van 15 naar 0. Het display wordt uitgeschakeld en de camera bevindt zich nu in de stand-bymodus. De camera maakt automatisch foto's of neemt videobeelden op zodra een object het detectiebereik van de sensor betreedt. Wanneer het object het detectiebereik verlaat, stopt de camera met opnemen en keert terug naar de stand-bymodus. Alle foto's en videobeelden worden opgeslagen op de microSD-kaart.

Overschakelen naar handmatige modus

Schuif de aan/uit-schakelaar naar de SETUP-stand om naar de handmatige modus te gaan.
In deze modus kunt u handmatig foto's maken of videobeelden opnemen. Wanneer u de camera 3 minuten niet gebruikt, wordt het display uitgeschakeld. Na 10 minuten inactiviteit wordt de camera volledig uitgeschakeld.

Een foto maken

Druk op RECHTS om een foto te maken in de handmatige modus.

Video opnemen

  1. Druk op OMHOOG om naar de videomodus te gaan. Het videopictogram verschijnt linksboven in het display.
  2. Druk op RECHTS om de opname te starten. Een knipperende rode cirkel en de tijd van de afbeelding verschijnen bovenaan in het display.
  3. Druk nogmaals op RECHTS om de opname te stoppen. De rode cirkel en de tijd van de afbeelding verdwijnen.
  4. Druk na de opname op OMHOOG om terug te keren naar de fotomodus. Het fotopictogram verschijnt linksboven in het display.

Foto's en videobeelden bekijken

  1. Schuif de aan/uit-schakelaar naar de SETUP-stand om naar de handmatige modus te gaan.
  2. Druk op OK om naar de weergavemodus te gaan.
  3. Gebruik OMHOOG en OMLAAG om door foto's en videobeelden te navigeren.
  4. Druk op RECHTS om een video te starten of te stoppen.

Foto- en videomenu

Instelling Beschrijving
Eén verwijderen Verwijder de momenteel weergegeven foto of videobeeld.
Alles verwijderen Verwijder alle foto's en videobeelden op de microSD-kaart.
Diavoorstelling Met de optie diavoorstelling kunt u eenvoudig alle foto's op de microSD-kaart bekijken. Elke foto wordt ongeveer drie seconden op het display weergegeven, met verschillende overgangsanimaties ertussen.
Beschermen Deze optie is bedoeld om een foto of videobeeld te beschermen tegen verwijdering. Wanneer u een beschermde foto of videobeeld probeert te verwijderen, wordt er een foutmelding weergegeven.

Instellingenmenu

Instelling Beschrijving
Modus Selecteer of de camera foto's, videobeelden of beide maakt.
Taal Selecteer de gewenste bedieningstaal voor de camera.
Fotoformaat Selecteer de resolutie van foto's. Een hogere resolutie verhoogt de kwaliteit, maar creëert grotere bestanden die meer van de microSD-kaartcapaciteit in beslag nemen. Een hogere resolutie kan de sluitertijd verkorten.
Videoformaat Selecteer de resolutie van videobeelden. Een hogere resolutie verhoogt de kwaliteit, maar creëert grotere bestanden die meer van de microSD-kaartcapaciteit in beslag nemen.
Foto nr. Selecteer het aantal foto's dat per trigger in de automatische modus in serie wordt gemaakt.
Videolengte Selecteer de lengte van de videobeelden in de automatische modus, variërend van 3 seconden tot 30 seconden.
Interval Selecteer de kortste tijdsduur die de camera wacht voordat hij reageert op volgende triggers van de PIR-sensor nadat een object voor het eerst is gedetecteerd. Tijdens het geselecteerde interval maakt de camera geen foto's/videobeelden. Dit voorkomt dat de microSD-kaart vol raakt met te veel overbodige beelden.
Gevoeligheidsniveau Selecteer de gevoeligheid van de PIR-sensor. Selecteer hoog voor warme temperaturen, binnenshuis en omgevingen met weinig interferentie. Selecteer normaal/laag voor koude temperaturen, buitenshuis en omgevingen met meer interferentie.
Datum/tijd instellen Stel de huidige datum en tijd in.
Datumstempel Schakel de opdruk van datum en tijd op de foto's in of uit.
Timer Stel een specifieke tijdsperiode in waarin de camera elke dag foto's en video's maakt.
Time lapse Selecteer een tijdsperiode waarin de camera automatisch foto's/videobeelden maakt volgens het ingestelde interval, ongeacht of de PIR-sensor objecten heeft gedetecteerd. Dit is handig bij het observeren van koudbloedige dieren zoals slangen, of het proces van bloei, enz.
Wachtwoord instellen Stel een wachtwoord in om uw camera te beschermen tegen onbevoegde gebruikers.
Serienummer Wijs een 4-cijferig nummer toe aan de camera. Dit kan handig zijn voor gebruikers van meerdere camera's.
Audio Schakel de opname van geluiden in videobeelden in of uit.
SD-kaartopslag Selecteer Cyclische opslag om de eerste bestanden te overschrijven met de nieuwe bestanden wanneer de microSD-kaart vol is, zodat de camera blijft werken. U kunt ook Stoppen met opslaan wanneer vol selecteren om de eerste bestanden te bewaren en nieuwe bestanden te negeren.
Formatteren Verwijder alle bestanden op de microSD-kaart. Het wordt aanbevolen om de kaart te formatteren als deze eerder in andere apparaten is gebruikt. Zorg ervoor dat u een back-up maakt van alle bestanden die u wilt bewaren voordat u de microSD-kaart formatteert.
Standaardinstelling Zet alle instellingen terug naar de fabrieksinstellingen.
Versie Bekijk de versie van de software.

Specificaties

Product Wildcamera
Artikelnummer WCAM150GN
Afmetingen (l x b x h) 97 x 140 x 74 mm
Ingangsspanning DC 6 V
Batterijen AA-batterijen, alkaline/NiMH (4x/8x)
Geheugen MicroSD-kaart (2 - 32 GB) (niet inbegrepen)
PIR-sensor Detectiebereik = 22 m, onder 25°C Kijkhoek = 120 graden
Cameralens

Focale verhouding = 1,8

Kijkhoek = 90 graden
Beeldsensor 5 MP kleuren CMOS
Beeldresolutie 1 MP - 16 MP
Beeldformaat .jpg
Videoresolutie 320 x 240 px - 1920 x 1080 px
Framesnelheid 30 fps
Videoformaat .avi
Triggertijd 0,2 - 0,6 seconden
Time lapse Tot 24 uur
Triggerinterval 5 seconden - 1 uur
Afbeeldingen per trigger 1 - 3
Infraroodflits 940 nm
IP-classificatie IP66
Bedrijfstemperatuur -20°C – 60°C
Batterijduur

4 maanden (met 4 x AA-batterijen)

8 maanden (met 8 x AA-batterijen)
Stroom ≤ 160 mA (bij DC-6V)
≤ 950 mA (wanneer infrarood licht oplicht)
≤ 0,1 mA (stand-by)
Alarm batterij bijna leeg 4,5 V

Conformiteitsverklaring

Wij, Nedis B.V., verklaren als fabrikant dat het product van ons merk Nedis®, geproduceerd in China, is getest volgens alle relevante CE-normen en -voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is niet beperkt tot, de RED 2014/53/EU-verordening.
De volledige conformiteitsverklaring (en het veiligheidsinformatieblad indien van toepassing) kan worden gevonden en gedownload via webshop.nedis.com/WCAM130GN#support

Neem voor aanvullende informatie over de naleving contact op met de klantenservice:
Web: www.nedis.com
Telefoon: +31 (0)73-5991055 (tijdens kantooruren)
Nedis B.V., de Tweeling 28
5215 MC 's-Hertogenbosch, Nederland


ned.is/wcam150gn

Nedis BV
De Tweeling 28, 5215 MC 's-Hertogenbosch – Nederland
