CONDTROL IR-T1 - Handleiding infraroodthermometer

VEILIGHEIDSVOORSCHRIFTEN

De veiligheidsinstructies in deze gebruikershandleiding moeten zorgvuldig worden gelezen voordat u het product voor de eerste keer gebruikt.

Let op! Deze gebruikershandleiding is een essentieel onderdeel van dit product.

De gebruikershandleiding moet zorgvuldig worden gelezen voordat u het product voor de eerste keer gebruikt. Als het product aan iemand anders wordt gegeven voor tijdelijk gebruik, zorg er dan voor dat u de gebruikershandleiding erbij voegt.

• Misbruik het product niet
• Verwijder geen waarschuwingsborden en bescherm ze tegen slijtage, omdat ze informatie bevatten over de veilige bediening van het product.


• Kijk niet in de laserstraal of de reflectie ervan, met onbeschermd oog of door een optisch instrument. Richt de laserstraal niet zonder noodzaak op mensen of dieren. U kunt ze verblinden. -Om uw ogen te beschermen, sluit u ze of kijkt u opzij.
• Laat geen onbevoegden de zone van de productwerking betreden.
• Bewaar het product buiten het bereik van kinderen en onbevoegden.
• Het is verboden het product zelf te demonteren of te repareren. Vertrouw productreparatie toe aan gekwalificeerd personeel en gebruik uitsluitend originele reserveonderdelen.
• Gebruik het product niet in een explosieve omgeving, in de buurt van brandbare materialen.
• Vermijd het verwarmen van de batterijen om het risico op explosie en elektrolyt lekkage te voorkomen. In geval van contact met de huid, was deze onmiddellijk met water en zeep. In geval van contact met de ogen, spoel 10 minuten lang met schoon water en raadpleeg een arts.

FUNCTIES/TOEPASSINGEN

IR-thermometer IR-T1 CONDTROL is ontworpen voor contactloze meting van de oppervlaktetemperatuur van verschillende objecten.
Ergonomische, schokbestendige behuizing, klein formaat en gewicht, intuïtieve interface, laservlekmarkering, continue meetmodus zorgen voor een eenvoudige en handige meting van de temperatuur van gevaarlijke, bewegende, moeilijk bereikbare verre objecten in minder dan 1 seconde met slechts één druk op de knop.
Het principe van contactloze temperatuurmeting is gebaseerd op het meten van de intensiteit van infraroodstraling van het oppervlak van het object.

LEVERINGSPAKKET

Infraroodthermometer – 1 st.
Batterij (1,5V LR6 AA) – 1 st.
Gebruikershandleiding – 1 st.

TECHNISCHE SPECIFICATIES

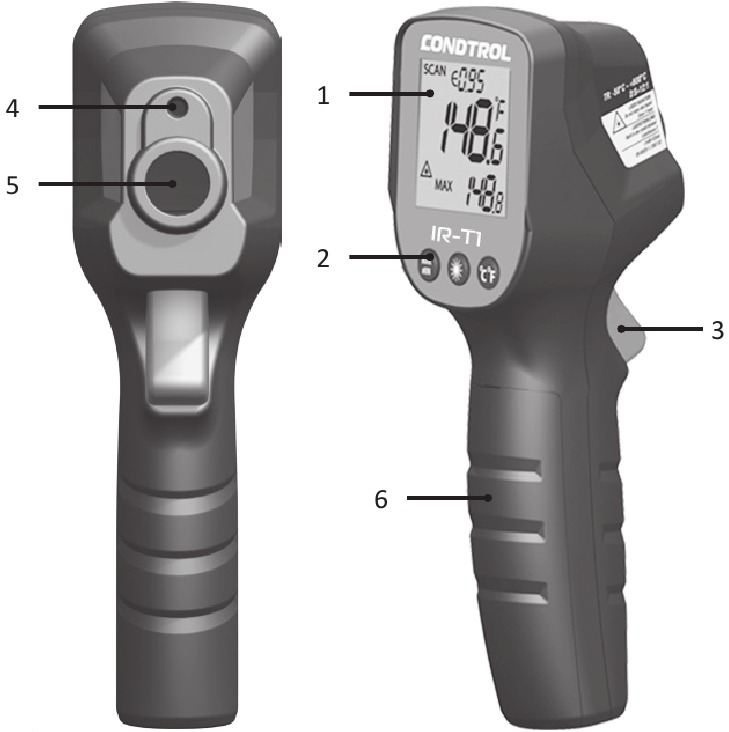

PRODUCTBESCHRIJVING

1. Display
2. Toetsenbord
3. Trigger
4. Laservlekmarkering uitgangsvenster
5. Infraroodsensor
6. Batterijklep 1

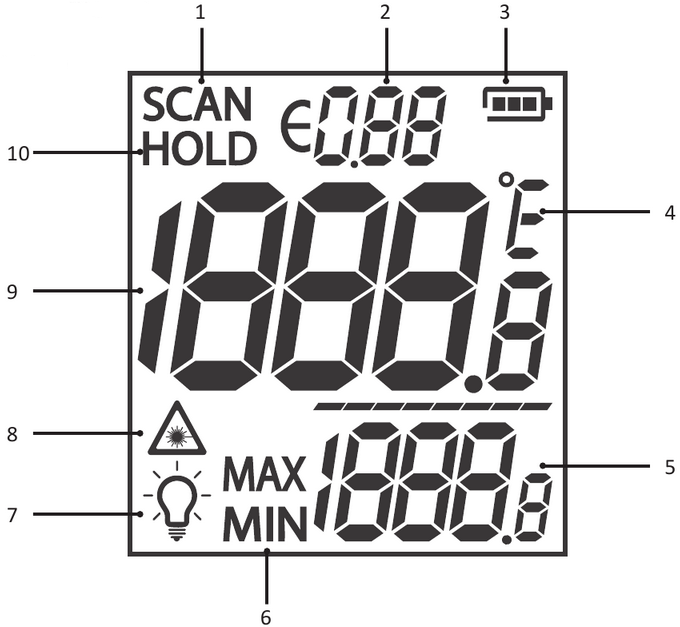

Display

1. Indicatie van continue meting
2. Emissiviteitswaarde
3. Indicatie van batterijlading
4. Meeteenheden (°С of °F)
5. Maximale/minimale meetwaarde
6. Indicatie van maximale/minimale waarde
7. Indicatie van display-achtergrondverlichting
8. Indicatie van geactiveerde laservlekmarkering
9. Meetresultaat
10. Indicatie van data hold (gegevens vasthouden) op het display

Toetsenbord

Controleer max/min waarden/stel emissiviteitsgraad in
Schakel display-achtergrondverlichting en laservlekmarkering in/uit
Selecteer meeteenheid (°С of °F)/stel emissiviteitsgraad in

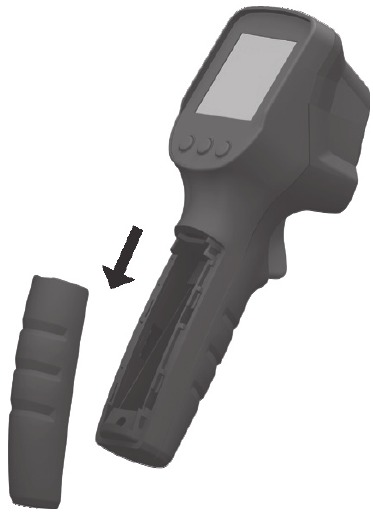

BATTERIJEN PLAATSEN/VERVANGEN

Verwijder de batterijklep. Plaats de batterij met de juiste polariteit. Plaats de batterijklep terug en duw deze aan tot er een klik te horen is.
Als het symbool van een bijna lege batterij op het display verschijnt, vervang dan de batterij door een nieuwe.

IN-/UITSCHAKELEN

Druk kort op de trigger om het apparaat in te schakelen.
Het apparaat is klaar voor gebruik.
Het apparaat schakelt automatisch uit na 30 seconden na de laatste keer dat een knop is ingedrukt.

INSTELLINGEN

1. Meeteenheden
   Druk kort op de knop om de meeteenheid te selecteren:
   °C – graden Celsius;
   °F – graden Fahrenheit.
   Druk kort op de knop om de meeteenheid te selecteren.
2. Laservlekmarkering
   Druk kort op de knop om laservlekmarkering te activeren*. Symbool verschijnt op het display. Om laservlekmarkering uit te schakelen, drukt u meerdere keren kort op de knop totdat het symbool verdwijnt. Laservlekmarkering wordt alleen gebruikt om te richten en kan worden uitgeschakeld bij het werken op korte afstand om batterijvermogen te besparen.
   *Laservlekmarkering is ingeschakeld zolang de trigger is ingedrukt.
3. Display-achtergrondverlichting
   Druk kort op de knop om de display-achtergrondverlichting in te schakelen.
   Het symbool verschijnt op het display.
   Om de achtergrondverlichting uit te schakelen, drukt u meerdere keren kort op de knop totdat de achtergrondverlichting is uitgeschakeld en het symbool verdwijnt.

METING

Druk kort op de trigger om het apparaat in te schakelen. Druk op de overeenkomstige knoppen om de meeteenheid in te stellen, laserpuntmarkering te activeren, schermverlichting weer te geven indien nodig.
Richt het apparaat op het te meten object en druk op de trigger. Het meetresultaat verschijnt op het display.
Druk lang op de trigger om continue meting te activeren. Indicatie SCAN verschijnt op het display. Om de continue meting te beëindigen, laat u de trigger los. Indicatie van data hold HOLD verschijnt op het display. Het meetresultaat, evenals de minimum/maximum waarde, wordt ook weergegeven. Druk meerdere keren kort op de knop . De minimum- en maximumwaarden worden afwisselend op het display weergegeven.

EMISSIEVOORWAARDE

Alle objecten stoten thermische energie uit. De hoeveelheid uitgestoten energie is afhankelijk van de oppervlaktetemperatuur en de emissiviteit van het object. Het product kan de emissie op het oppervlak van het object meten en de objecttemperatuur berekenen. Objecten met verschillende oppervlakken, maar met dezelfde temperatuur, kunnen verschillende hoeveelheden thermische energie uitstoten. Veel objecten (bijv. gecoat metaal, hout, water, huid en textuur) hebben een hoge emissiviteit (0,9 en meer) en stoten meer energie uit dan glanzende oppervlakken en ongecoat metaal, omdat hun emissiviteit minder is dan 0,6. Het aanpassen van de emissiviteit helpt om rekening te houden met deze functie en de onnauwkeurigheid van de temperatuurmeting te minimaliseren.

Schakel het apparaat in.
Houd de trigger ingedrukt en druk vervolgens lang op de knop .
Symbool begint te knipperen op het display. Laat de trigger los. Standaard is de waarde 0,95 ingesteld. Druk op de knoppen en om de emissiegraad aan te passen. Binnen 5 seconden wordt de emissiegraad op het display vastgezet, het symbool stopt met knipperen.

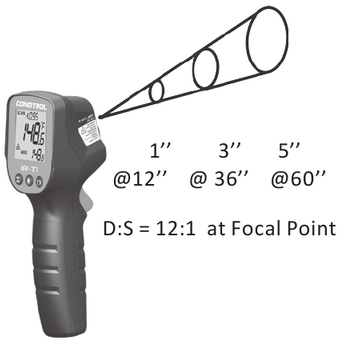

OPTISCHE RESOLUTIE

Naarmate de afstand van het apparaat tot het object groter wordt, neemt de grootte van de gemeten plek op het objectoppervlak dienovereenkomstig toe. Om de grootte van de plek (S) te bepalen, deelt u de afstand van het apparaat tot het doel (D) door 12.

VERZORGING EN ONDERHOUD

Let op! Het product is een nauwkeurig optisch mechanisch apparaat en vereist een zorgvuldige behandeling. Onderhoud van de volgende aanbevelingen zal de levensduur van het apparaat verlengen:

• Houd het product schoon en bescherm het tegen stoten, stof en vocht; laat geen vocht, stof of ander vuil in het product komen.
• Stel het product niet bloot aan extreme temperaturen.
• Als er vloeistoffen in het product komen, verwijder dan eerst de batterijen en neem vervolgens contact op met een servicecentrum.
• Bewaar of gebruik het product niet langdurig in omstandigheden met een hoge luchtvochtigheid.
• Reinig het product met een zachte, vochtige doek.
• Houd de optiek van het apparaat schoon en bescherm deze tegen mechanische impact. Het niet naleven van de volgende regels kan leiden tot lekkage van elektrolyt uit de batterijen en schade aan het apparaat:
• Verwijder de batterijen uit het product als u het lange tijd niet gebruikt.
• Laat geen lege batterijen in het apparaat zitten.

GEBRUIK

Verlopen gereedschappen, accessoires en verpakkingen dienen te worden afgevoerd voor afvalrecycling. Stuur het product naar het volgende adres voor een correcte recycling:

CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang Germany

Gooi het product niet bij het huisvuil!
Volgens de Europese richtlijn 2002/96/EC moeten verlopen meetinstrumenten en hun componenten apart worden ingezameld en worden ingediend voor milieuvriendelijke recycling van afval.

GARANTIE

Alle producten van CONDTROL GmbH ondergaan een controle na de productie en vallen onder de volgende garantievoorwaarden. Het recht van de koper om aanspraak te maken op gebreken en algemene bepalingen van de huidige wetgeving vervallen niet.

1. CONDTROL GmbH stemt ermee in om alle defecten aan het product te verhelpen, die tijdens de garantieperiode worden ontdekt, die een defect in materiaal of vakmanschap vertegenwoordigen, volledig en op eigen kosten.
2. De garantieperiode bedraagt 24 maanden en begint vanaf de datum van aankoop door de eindklant (zie het originele ondersteunende document).
3. De garantie dekt geen defecten die het gevolg zijn van slijtage of onjuist gebruik, storingen van het product veroorzaakt door het niet naleven van de instructies van deze gebruikershandleiding, vroegtijdig onderhoud en service en onvoldoende zorg, het gebruik van niet-originele accessoires en reserveonderdelen. Wijzigingen in het ontwerp van het product ontheffen de verkoper van de verantwoordelijkheid voor garantiewerkzaamheden. De garantie dekt geen cosmetische schade die de normale werking van het product niet belemmert.
4. CONDTROL GmbH behoudt zich het recht voor om te beslissen over vervanging of reparatie van het apparaat.
5. Andere claims die hierboven niet zijn genoemd, vallen niet onder de garantie.
6. Na het uitvoeren van garantiewerkzaamheden door CONDTROL GmbH wordt de garantieperiode niet vernieuwd of verlengd.
7. CONDTROL GmbH is niet aansprakelijk voor winstderving of ongemak in verband met een defect aan het apparaat, huurkosten van alternatieve apparatuur voor de periode van reparatie. Deze garantie is van toepassing op de Duitse wetgeving, met uitzondering van de bepalingen van het Verdrag van de Verenigde Naties inzake contracten voor de internationale verkoop van goederen (CISG). Stuur het product in geval van garantie terug naar de winkelier of stuur het met een beschrijving van het defect naar het volgende adres:
   CONDTROL GmbH
   Wasserburger Strasse 9
   84427 Sankt Wolfgang
   Duitsland
