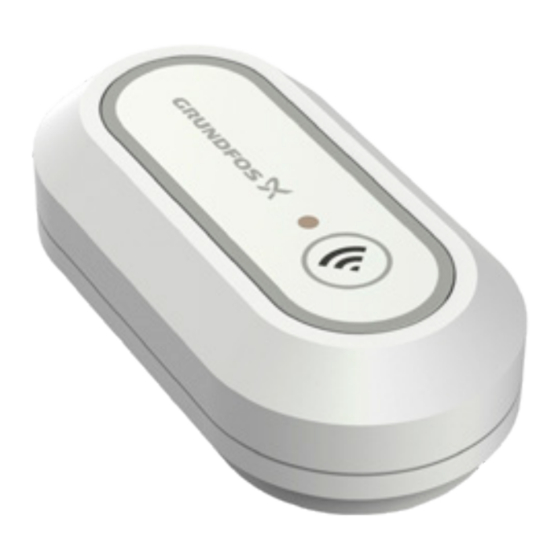

Grundfos Drukknop HWR-D Handleiding

Locatie

Installeer de Drukknop HWR-D niet in een douche of onder de kraan waar deze aan water kan worden blootgesteld. Monteer hem op een geschikte hoogte, buiten bereik van kleine kinderen en huisdieren.

De maximale omgevingstemperatuur is 104°F (40°C), in niet-condenserende omgevingen.

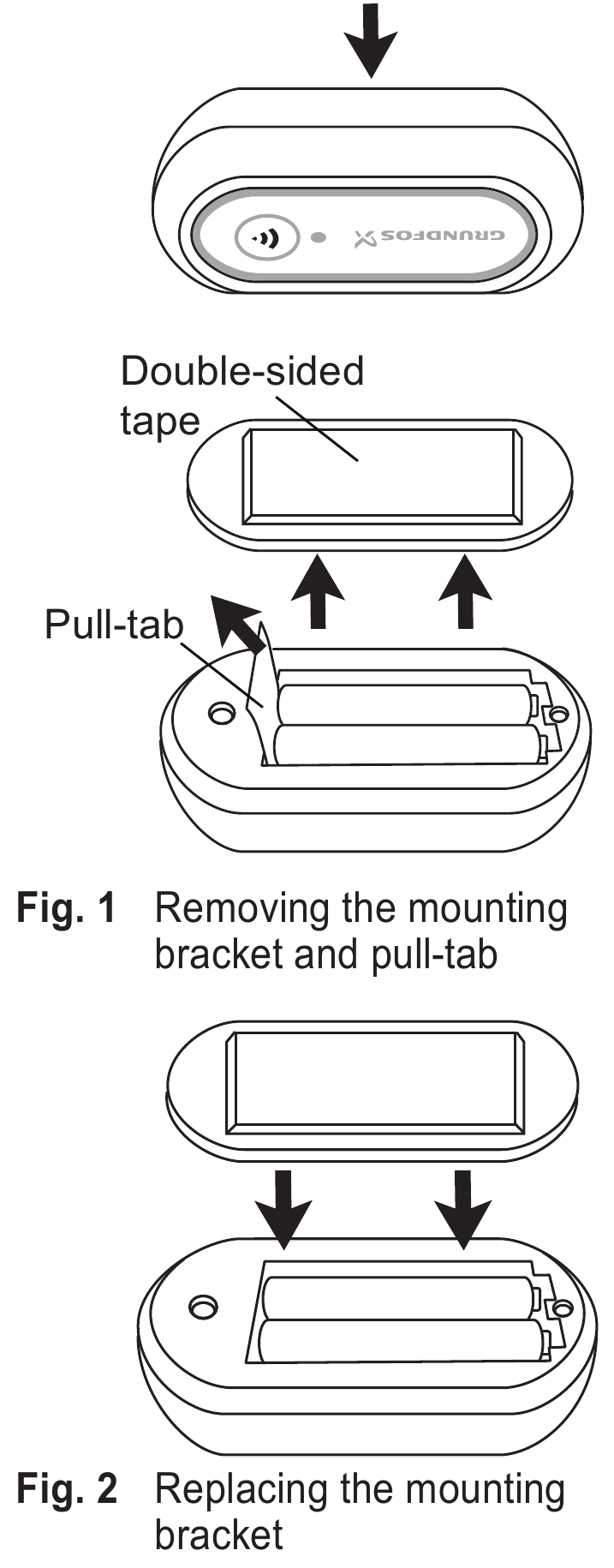

De drukknop installeren

Om de drukknop te installeren:

1. Verwijder de montagebeugel van de achterkant van de drukknop.
2. Verwijder het lipje aan het uiteinde van de AAA-batterijen. De drukknop start op.
3. Om de drukknop te koppelen met de pomp: Houd met de drukknop in de buurt van de pomp de verbindingsknop op de pomp 2 seconden ingedrukt. Het blauwe verbindingssymbool knippert. Het verbindingssymbool stopt na 30 seconden met knipperen als er geen apparaat is gedetecteerd.
4. Activeer de drukknop gedurende 2 seconden. Het blauwe verbindingssymbool op de drukknop knippert.
5. Na een succesvolle koppeling van de drukknop en de pomp, brandt het blauwe verbindingssymbool 5 seconden continu op beide apparaten.
6. Als de koppeling mislukt, knippert het verbindingssymbool 5 seconden rood op zowel de pomp als de drukknop. Als de koppeling mislukt, probeer dan de koppelingsprocedure opnieuw.
7. Om de werking te controleren, activeert u de drukknop gedurende minder dan 2 seconden. Controleer of het verbindingssymbool op de pomp ongeveer 2 seconden groen brandt en de pomp aangaat.
8. Gebruik de meegeleverde dubbelzijdige tape om de montagebeugel te bevestigen aan een oppervlak of muur uit de buurt van waterdruppels of spatten.
9. Klik de drukknop op de montagebeugel.
10. Als er meer dan één drukknop voor het systeem wordt gebruikt, herhaalt u de installatieprocedure.

Bedieningsfuncties

LED, knippert blauw - De LED knippert blauw wanneer de drukknop klaar is om te koppelen met de pomp.

LED, blauw - De LED brandt 5 seconden blauw wanneer het koppelen tussen de drukknop en de pomp is geslaagd.

LED, knippert rood (5 seconden) tijdens installatie - De LED knippert 5 seconden rood wanneer het koppelen tussen de drukknop en de pomp is mislukt. Het wordt aanbevolen om de installatieprocedure opnieuw te starten.

LED, knippert rood (2 seconden) tijdens normaal bedrijf - De LED knippert 2 seconden rood wanneer het batterijniveau in de drukknop kritiek is en de drukknop wordt geactiveerd. Het wordt aanbevolen om de batterijen in de drukknop te vervangen.

LED, brandt groen (2 seconden) tijdens normaal bedrijf - De LED knippert 2 seconden groen wanneer de drukknop normaal werkt.

Goedkeuringen

FCC-secties
Sectie 15.19 (a) 3
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Sectie 15.21
Alle wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

Sectie 15.105 (b)
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels.

Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Deze apparatuur moet worden geïnstalleerd en bediend met de radiator op een afstand van ten minste 8 inch (20 cm) of meer van het lichaam van een persoon.

Canadese ISED-informatie
Deze apparatuur voldoet aan de FCC/IC-stralingsblootstellingslimieten die zijn vastgesteld voor een ongecontroleerde omgeving en voldoet aan de FCC-radiofrequentie (RF)-blootstelling

Onderhoud van het product

Batterij vervangen

Biologisch gevaar
Dood of ernstig persoonlijk letsel

• Houd batterijen buiten bereik van kleine kinderen, ouderen en huisdieren. Batterijen kunnen permanent letsel veroorzaken als ze worden ingeslikt of in de neus, mond of oren worden geplaatst.
• Onmiddellijke behandeling op de spoedeisende hulp is vereist voor iedereen die een batterij inslikt. Raadpleeg bovendien in de VS de 24-uurs National Battery Ingestion Hotline op 800-498-8666 voor hulp.

Bijtende stof
Matig tot licht persoonlijk letsel en risico op materiële schade

• Vervang de drukknop als er batterijlekkage optreedt.

Brandbaar materiaal
Matig tot licht persoonlijk letsel

• Probeer niet-oplaadbare batterijen niet op te laden.
• Zorg ervoor dat de verwijdering van oude batterijen in overeenstemming is met de lokale voorschriften.
  Recycle oude batterijen waar mogelijk.

Om de drukknop schoon te maken, veegt u deze af met een schone, vochtige doek.

De drukknop gebruikt AAA 1,5 V alkalinebatterijen. Om de batterij in de drukknop te vervangen, volgt u deze stappen:

1. Verwijder de drukknop van de montagebeugel aan de achterkant van de drukknop.
2. Verwijder de oude batterijen.
3. Plaats de twee nieuwe batterijen.
4. Plaats de drukknop terug op de montagebeugel.

Technische data

Omgevingstemperatuur:
34 tot 104°F (1 tot 40°C), niet-condenserende omgevingen.

Afvoeren van het product

Dit product of delen ervan moeten op een milieuvriendelijke manier worden afgevoerd:

1. Maak gebruik van de openbare of particuliere afvalinzamelingsdienst.
2. Als dit niet mogelijk is, neem dan contact op met de dichtstbijzijnde Grundfos-vertegenwoordiger. Zie ook de end-of-life informatie op www.grundfos.com/product-recycling
