Beta 1827 - Handleiding gas soldeerbout

Aandacht

• De soldeerbout bevat ontvlambaar gas (butaangas) onder druk: gebruik met voorzichtigheid.
• Stel de soldeerbout NIET bloot aan temperaturen hoger dan +50°C (120°F) en vermijd langdurige blootstelling aan zonlicht.
• Gaslekkage kan optreden als de GAS CONTROL LEVER niet correct is geplaatst of op maximum staat.
• Laad de soldeerbout NIET op, activeer of gebruik hem niet in de buurt van vlammen of warmtebronnen, ovens of brandbare materialen.
•
  In de brandermodus kan de punt temperaturen bereiken van 1300°C (2500°F).
•
  In de brandermodus is de punt bijna onzichtbaar in zonlicht of onder fel licht.
• RAAK DE SOLDEERBOUTPUNT NIET AAN ALS DEZE HEET IS.
• Laat de soldeerbout NIET onbeheerd achter wanneer deze in gebruik is of wanneer deze heet is.
• ZORG ER ALTIJD VOOR DAT U DE SOLDEERBOUT VERVANGT WANNEER DEZE NIET HEET IS.
• SCHAKEL DE SOLDEERBOUT UIT VOORDAT U DE SOLDEERPUNT VERVANGT EN ZORG ERVOOR DAT DE PUNT NIET HEET IS VOORDAT U HEM GEBRUIKT.

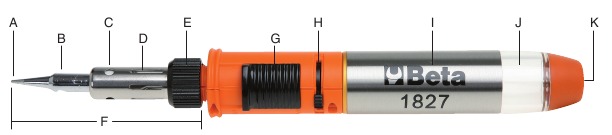

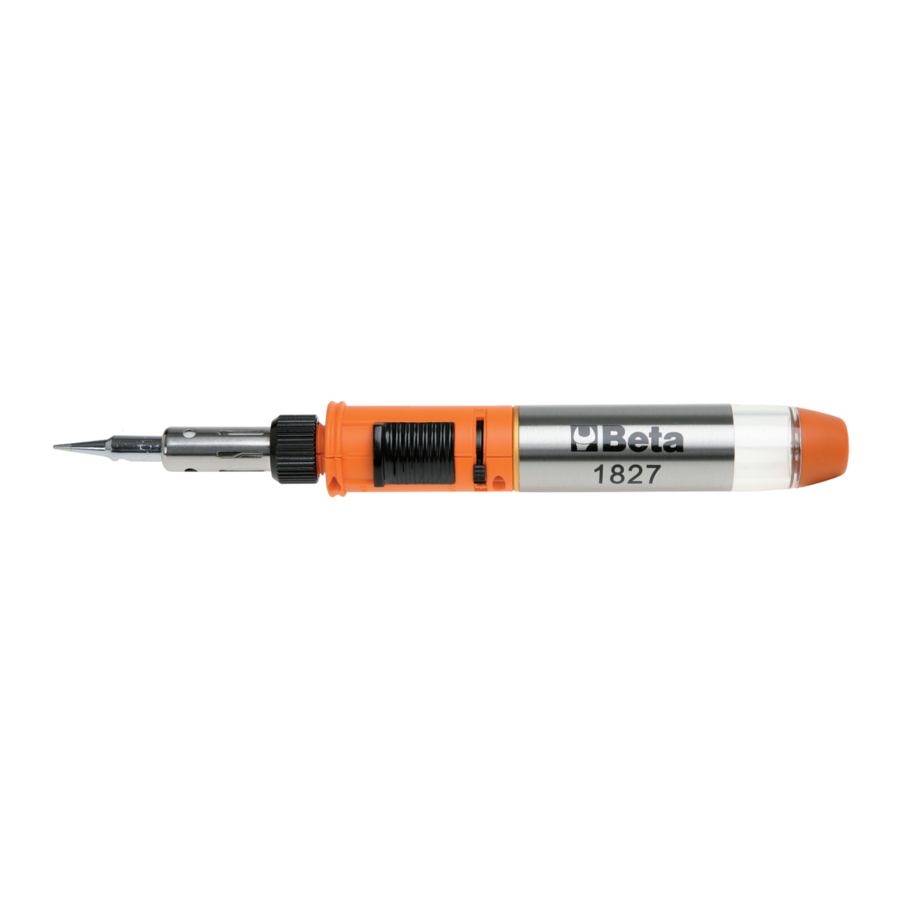

Overzicht

1. Soldering tip (Soldeerpunt)
2. Hot air exhaust hole (Uitlaatopening hete lucht)
3. Window (Venster)
4. Tip housing (Puntbehuizing)
5. Knurled nut (Gekartelde moer)
6. Assembled tip (Gemonteerde punt)
7. On/off ignition switch (Aan/uit-ontstekingsschakelaar)
8. Gas control lever (Gasregelhendel)
9. Gas tank (Gastank)
10. See-through window (Doorzichtig venster)
11. Filling valve (Vulventiel)

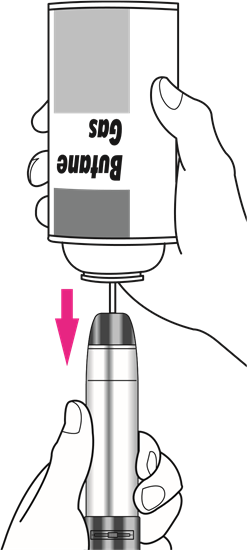

Opladen

1. Zorg ervoor dat de on/off ignition switch (aan/uit-ontstekingsschakelaar) in de OFF (uit) positie staat voordat u de soldeerbout oplaadt.
2. Om de soldeerbout met gas te vullen, houdt u de container in een verticale positie zoals weergegeven in figuur 1 (gastransport is afhankelijk van de zwaartekracht).

   Figure 1 (Figuur 1)

3. Let tijdens het opladen van de soldeerbout op het gasniveau in het see-through window (doorzichtige venster) van de tank en stop met opladen wanneer de tank bijna vol is.

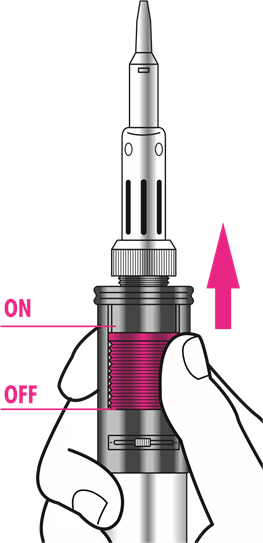

Aan/uit zetten

1. Zet de on/off ignition switch (aan/uit-ontstekingsschakelaar) in de tussenpositie.
2. Beweeg de on/off ignition switch (aan/uit-ontstekingsschakelaar) naar de ON (aan) positie, om gas vrij te geven (zie figuur 2).

   Figure 2 (Figuur 2)

3. Duw de switch (schakelaar) zo ver mogelijk, om de ontsteking te activeren, en laat hem vervolgens terugkeren naar de ON (aan) positie om de soldeerbout te laten werken.
4. Om de soldeerbout uit te schakelen, zet u de switch (schakelaar) in de OFF (uit) positie.
5. Raak de soldering tip (soldeerpunt), de assembled tip (gemonteerde punt) of de knurled nut (gekartelde moer) niet aan wanneer de soldeerbout aan staat.
6. Schakel de soldeerbout niet in wanneer de soldering tip (soldeerpunt) niet correct is gemonteerd.

Soldeerpunt vervangen

1. Zorg ervoor dat de soldeerbout koud is voordat u de soldering tip (soldeerpunt) verwijdert.
2. De catalyst (katalysator) die door de hot air exhaust hole (uitlaatopening voor hete lucht) te zien is, is uiterst fragiel en kan beschadigd raken als hij onjuist wordt belast.
3. De soldering tip (soldeerpunt) kan worden verwijderd, waardoor het mogelijk is om andere soorten punten te installeren. Wanneer de soldering tip (soldeerpunt) niet heet is, schroeft u de knurled nut (gekartelde moer) los en vervangt u de soldering tip (soldeerpunt). Zorg ervoor dat u de moer niet te strak aandraait, om te voorkomen dat de assembled tip (gemonteerde punt) beschadigd raakt.

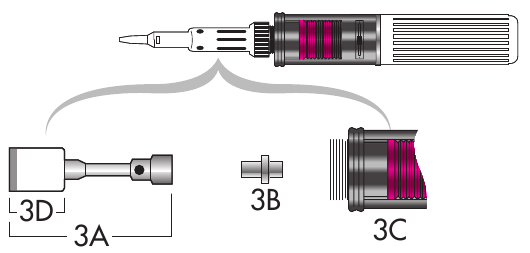

Ventiel reinigen of vervangen (3B)

Figure 3 (Figuur 3)

1. Verwijder de assembled tip (gemonteerde punt) door de knurled nut (gekartelde moer) los te schroeven.
2. Schroef de burner (brander) (3A) van de body (behuizing) (3C) (zie figuur 3). Gebruik een tang of een ander gereedschap om los te schroeven, indien nodig.
3. Verwijder voorzichtig de valve (klep) (3B) door deze uit de body (behuizing) (3C) te trekken.
4. LET OP DAT DE KORTERE KANT VAN DE VALVE (KLEP) IN DE BODY (BEHUIZING) MOET PASSEN EN NIET ANDERSOM.
5. Dompel de valve (klep) onder in isopropylalcohol of een ander soortgelijk oplosmiddel gedurende ongeveer 5 minuten.
6. Plaats de gereinigde valve (klep) of een nieuwe valve (klep) in de body (behuizing) (3B) via de kortere kant.
7. Draai burner (brander) 3A terug vast, met een tang, indien nodig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Beta 1827 - Handleiding gas soldeerbout
