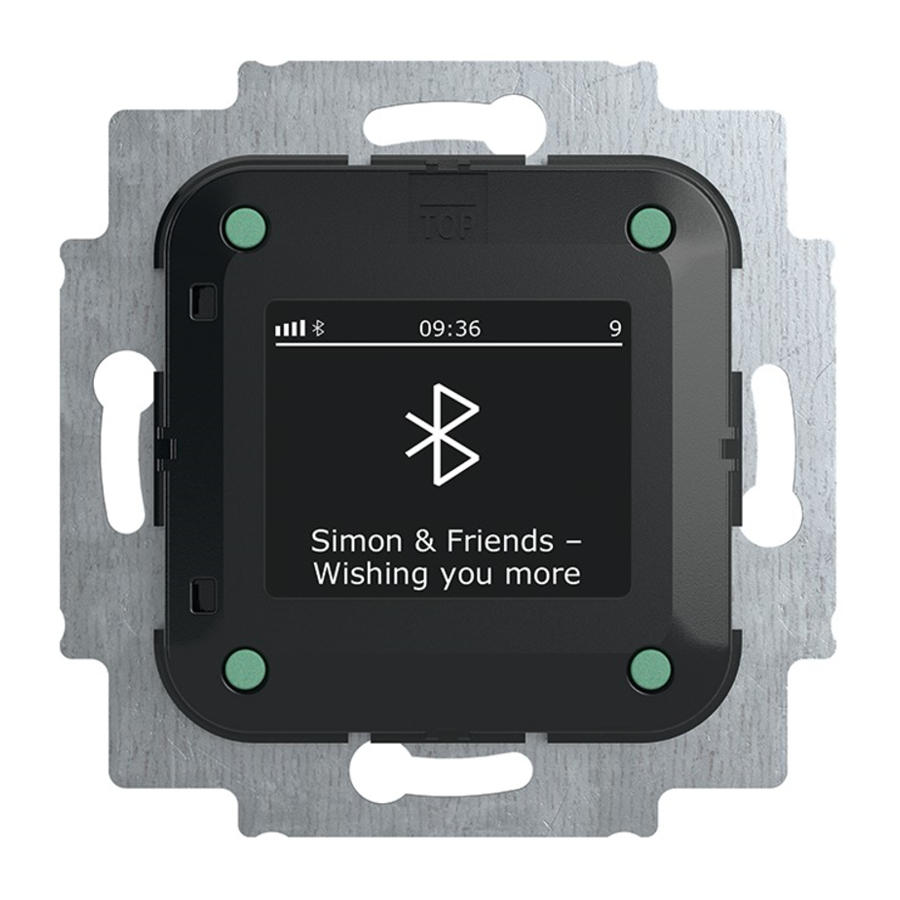

Busch-Jaeger 8217 U Handleiding
Inleiding
Gevaarlijke stromen vloeien door het lichaam bij direct of indirect contact met actieve componenten. Dit kan leiden tot elektrische schokken, brandwonden of zelfs de dood. Onjuist uitgevoerde werkzaamheden aan stroomvoerende delen kunnen brand veroorzaken.
- Schakel de netvoeding uit vóór installatie en/of demontage!
- Sta toe dat werkzaamheden aan het 230 V-voedingssysteem uitsluitend door gespecialiseerd personeel worden uitgevoerd.
- Lees de montage-instructies zorgvuldig door en bewaar ze voor toekomstig gebruik.
- Aanvullende gebruikersinformatie en informatie over planning is beschikbaar op www.BUSCH-JAEGER.de of door de QR-code te scannen.
Beoogd gebruik
Het apparaat dient voor het afspelen van radiostations of externe audiobronnen. Externe audiobronnen worden onder andere via een Bluetooth®-functie afgespeeld. Het heeft ook een alarmfunctie en een slaapfunctie.
Het apparaat mag alleen in droge binnenruimtes worden geïnstalleerd.
Het apparaat mag alleen worden gemonteerd in diepe inbouwdozen volgens DIN 49073-1.
Technische gegevens
| Nominale spanning: | 110... 230 V AC, ±10%, 50 / 60 Hz |
| Schermgrootte: | 3.8 cm (1.5") |
| Bedrijfstemperatuur: | 5°C - +40°C |
| Opslagtemperatuur: | -20°C - +70°C |
| Beschermingsgraad: | IP 20 |
| Voedingsterminals: | 1 x 2.5 mm² |
| Signaalterminals: | 1 x 0.75 mm² |

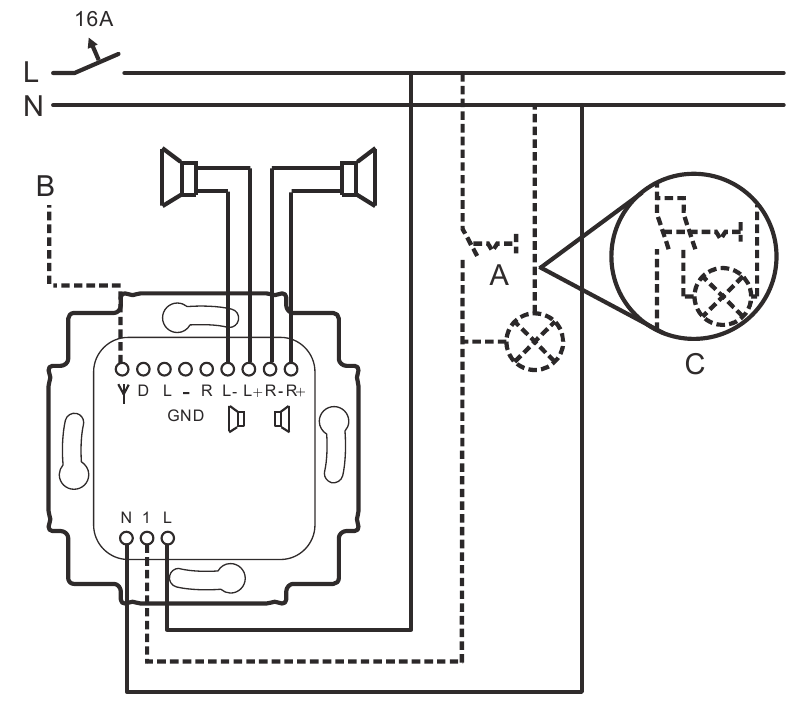

Aansluiting
- Optie, gelijktijdig inschakelen met kamerverlichting.
- Optie, aansluiting van een externe antenne (bijv. een 70 cm kabelantenne).
- Variatie: Bij het aansluiten van fluorescentielampen, spaarlampen of ledlampen is een 2-polige schakelaar noodzakelijk!
Bedieningsknoppen
Installatie / bediening
- ON / OFF (AAN / UIT)
- Eén menu-item terug / lager volume
- Volgend menu-item / hoger volume
- Zender wijzigen / OK / programmeerknop
Iconen
- Uitschakeltijd (slaapfunctie) is ingesteld.
- Het alarm is geactiveerd
- De korte-tijd timer is ingesteld.
Montage
Het apparaat kan schade oplopen bij contact met harde voorwerpen! De plastic onderdelen van het apparaat zijn gevoelig.
- Trek de bedieningselementen er alleen met uw handen af.
- Gebruik geen schroevendraaiers of vergelijkbare harde voorwerpen.

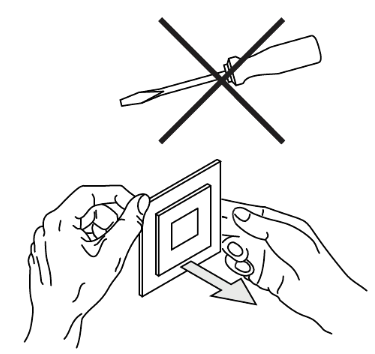

![Montage - Stap 1]( "Busch-Jaeger - 8217 U - Montage - Stap 1")
Het apparaat is al gemonteerd.- Trek het bedieningselement eraf!

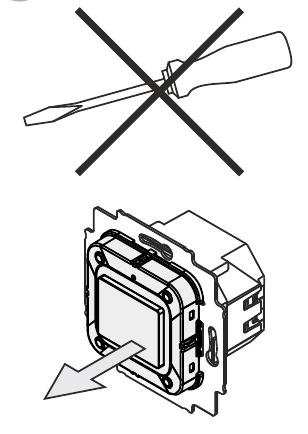

![Montage - Stap 2]( "Busch-Jaeger - 8217 U - Montage - Stap 2")
Staat van het apparaat op het moment van levering.- Trek het bedieningselement eraf!

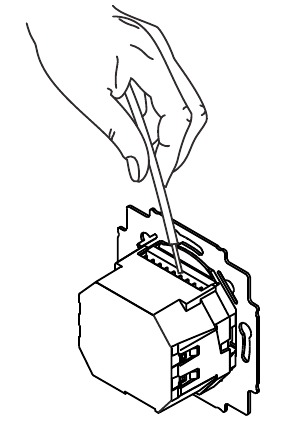

![Montage - Stap 3]( "Busch-Jaeger - 8217 U - Montage - Stap 3")
Sluit luidsprekerkabels en signaalleidingen aan op het inbouwelement (steekklemmen).

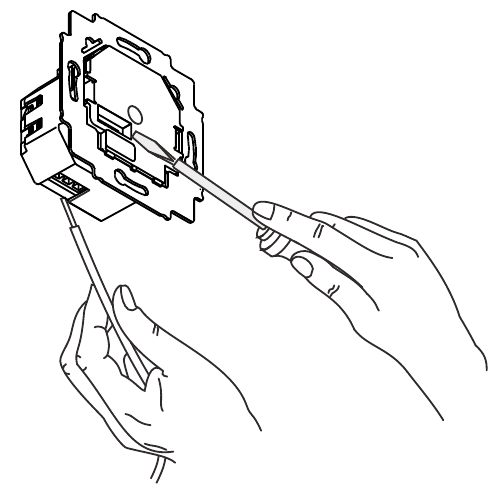

![Montage - Stap 4]( "Busch-Jaeger - 8217 U - Montage - Stap 4")
Sluit de netkabel aan op het inbouwelement (schroefklemmen).![Montage - Stap 5]( "Busch-Jaeger - 8217 U - Montage - Stap 5")

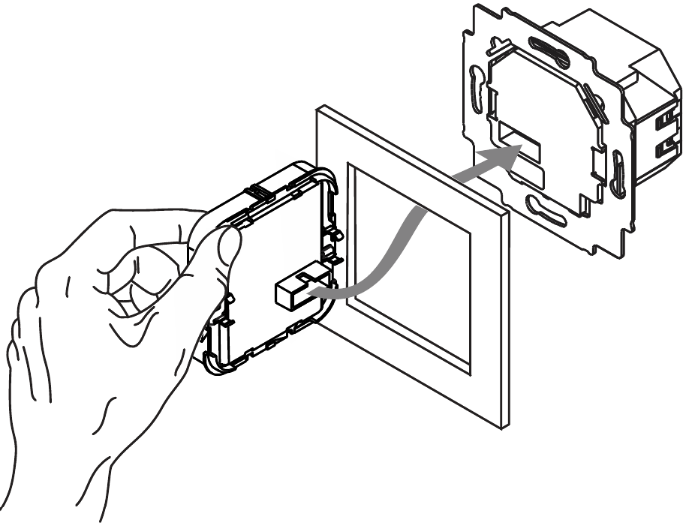

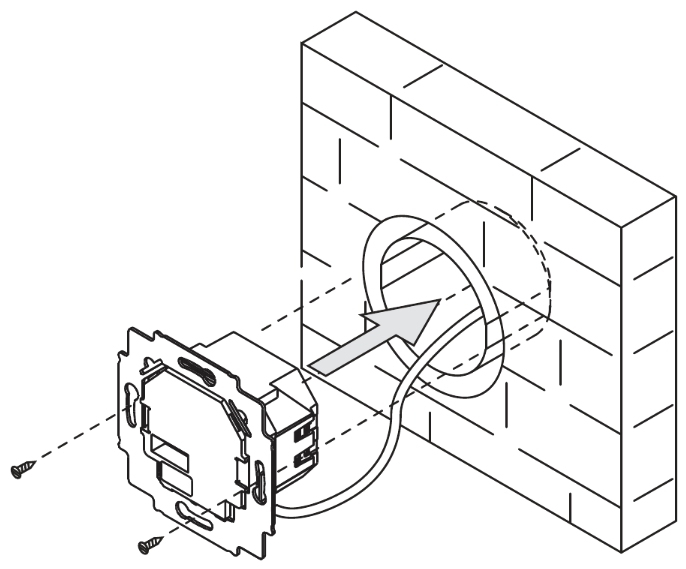

Monteer het inbouwelement.![Montage - Stap 6]( "Busch-Jaeger - 8217 U - Montage - Stap 6")
Steek het bedieningselement op het inbouwelement.
De installatie wordt automatisch uitgevoerd tijdens de eerste ingebruikname of bij het resetten van de instellingen (RESET).

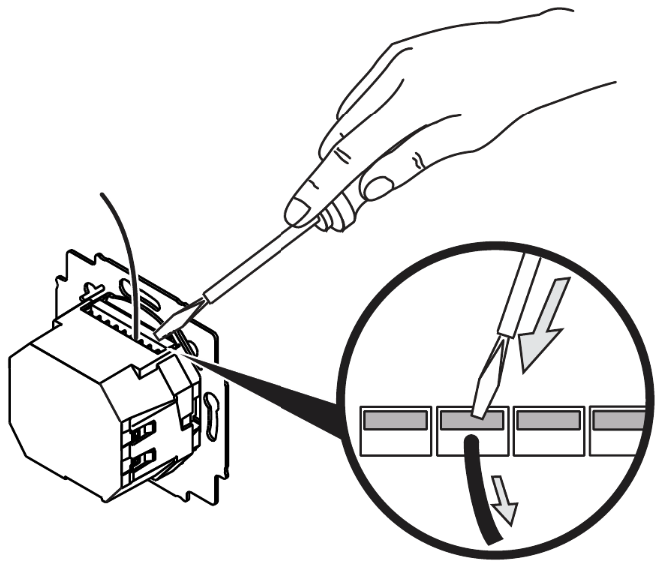

Demontage
Demontage vindt plaats in omgekeerde volgorde van montage.
- Om de luidsprekerkabels en signaalleidingen te demonteren, maakt u de steekklemmen los (bijv. met een schroevendraaier).
Bediening
Voor de bediening van dit apparaat raden we de uitgebreide bedieningshandleiding aan.
- Voor toegang tot de uitgebreide bedieningshandleiding gebruikt u de QR-code of de QR-link, zie de kop van deze korte instructies.
Service
Busch-Jaeger Elektro GmbH - A member of the ABB Group, Freisenbergstraße 2, D-58513 Lüdenscheid, Germany, Tel: +49 2351 956-1600; www.BUSCH-JAEGER.de
