Busch-Jaeger 8219 U - Bluetooth-ontvanger - Handleiding

Introductie

www.busch-jaeger-katalog.de/ 8200-0-0198,artikel.html

Er vloeien gevaarlijke stromen door het lichaam bij direct of indirect contact met onder spanning staande componenten. Dit kan leiden tot een elektrische schok, brandwonden of zelfs de dood. Onjuist uitgevoerde werkzaamheden aan stroomvoerende delen kunnen brand veroorzaken.

• Schakel de netvoeding uit vóór de installatie en/of demontage!
• Laat werkzaamheden aan het 230V-voedingssysteem uitsluitend uitvoeren door vakbekwaam personeel.

• Lees de montage-instructies zorgvuldig door en bewaar ze voor toekomstig gebruik.
• Aanvullende gebruikersinformatie en informatie over planning is beschikbaar op www.BUSCH-JAEGER.de of door de QR-code te scannen.

Beoogd gebruik

Het apparaat dient voor het afspelen van externe audiobronnen. Externe audiobronnen worden onder andere afgespeeld via een Bluetooth^®-functie.

Het apparaat mag uitsluitend in droge binnenruimtes worden geïnstalleerd.

Het apparaat mag uitsluitend worden geïnstalleerd in inbouwdozen volgens DIN 49073-1.

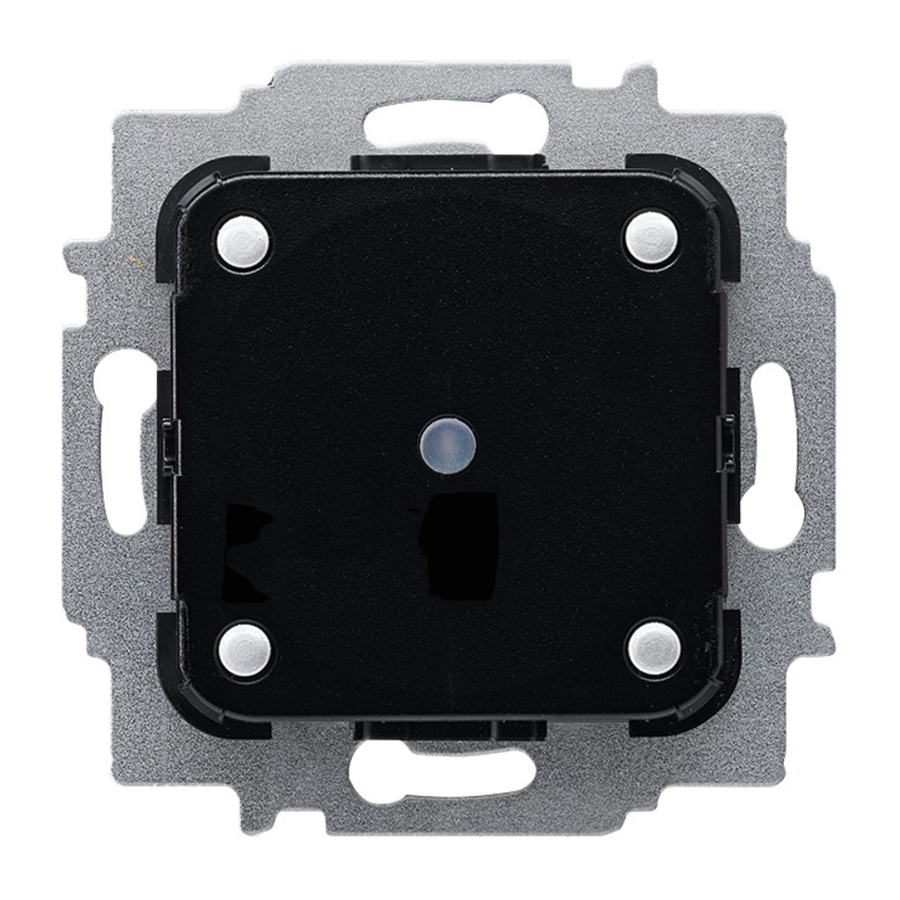

Apparaatbeschrijving

Het apparaat is een inbouw Bluetooth-ontvanger met een geïntegreerde versterker. Het apparaat werkt als een onafhankelijke versterker of als onderdeel van het Busch-AudioWorld^®-systeem.

Technische gegevens

Aansluiting

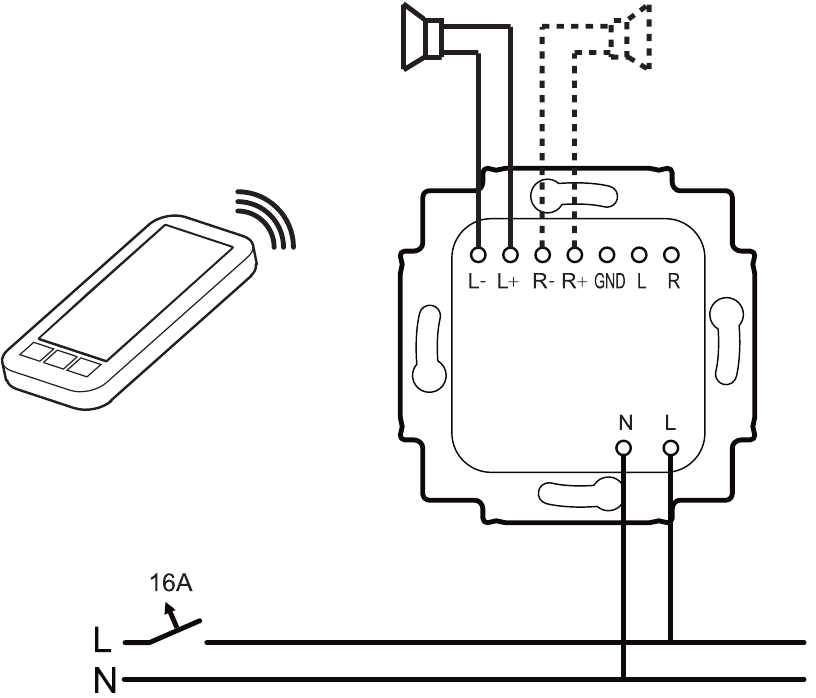

1. Een multimedia-apparaat is aangesloten via Bluetooth^®. Luidsprekers zijn aangesloten via de interne versterker.

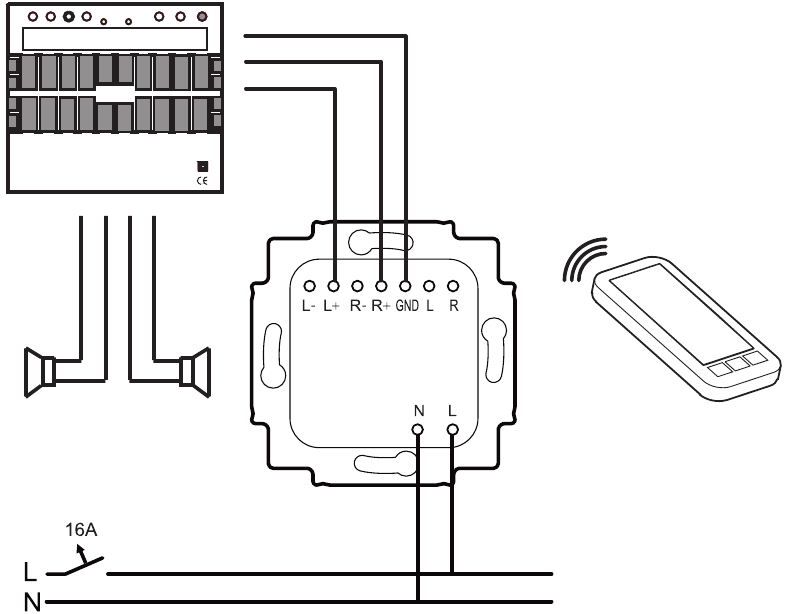

2. Een multimedia-apparaat is aangesloten via Bluetooth^®. Luidsprekers zijn aangesloten via een interne versterker.

• Sluit de externe versterker aan via GND, L+, R+.

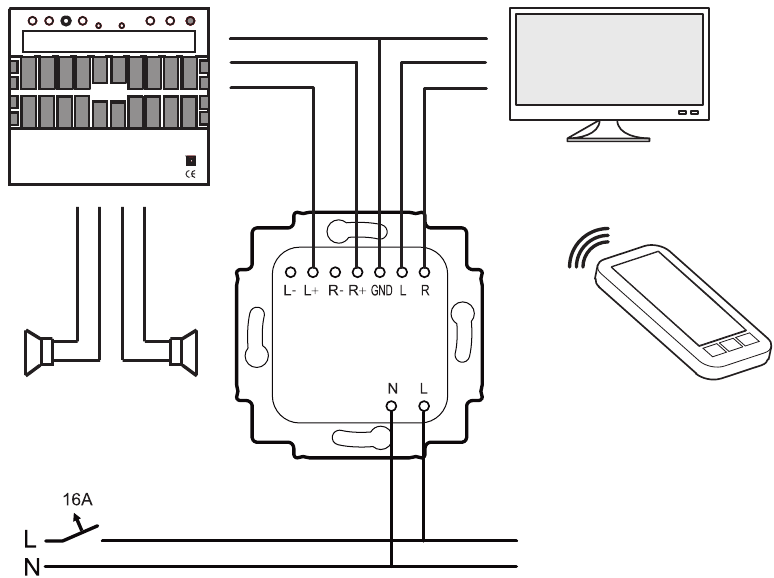

1. Een multimedia-apparaat is aangesloten via Bluetooth^®. Luidsprekers zijn aangesloten via een interne versterker.

• Sluit de externe versterker aan via GND, L+, R+. Een extern apparaat is aangesloten via L, R, GND.



Montage

Het apparaat kan beschadigd raken bij contact met harde voorwerpen!
De plastic onderdelen van het apparaat zijn gevoelig.

• Trek de bedieningselementen er alleen met uw handen af. Gebruik geen schroevendraaiers of soortgelijke harde voorwerpen.
• Gebruik geen schroevendraaiers of soortgelijke harde voorwerpen.

1. Het apparaat is al gemonteerd. – Trek het bedieningselement eraf!

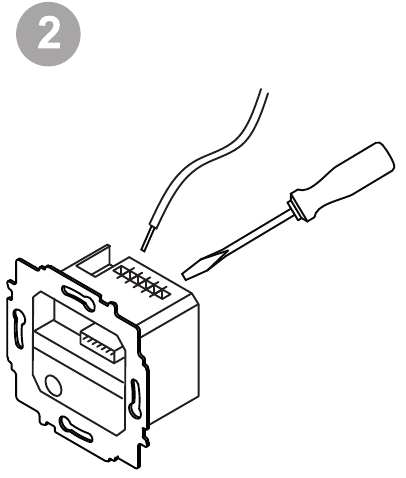

2. Sluit luidsprekerkabels en signaallijnen aan op het inbouwdeel.
   Sluit de netkabel aan op het inbouwdeel.

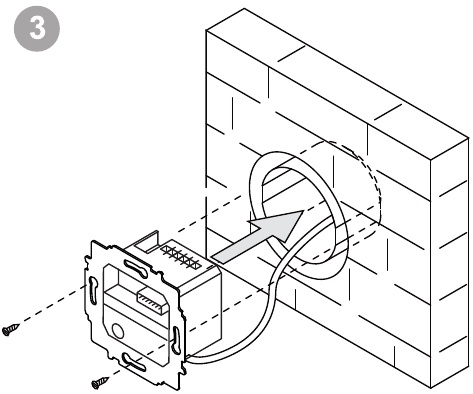

3. Monteer het inbouwdeel.

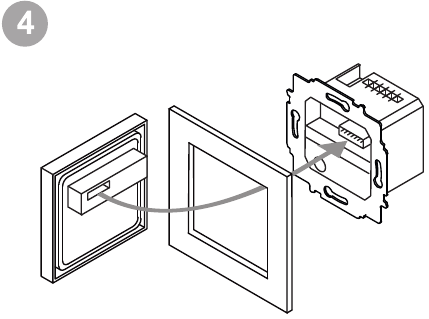

4. Steek het bedieningselement op het inbouwdeel.


Bedieningselementen

1. AAN / UIT
2. Volume lager
3. Volume hoger
4. Status-led
5. Wijzigen Bluetooth / AUX (kort op de knop drukken).
   Een nieuw Bluetooth^®-apparaat toevoegen (lang op de knop drukken)

Status-led

Bluetooth®-bediening

LET OP
Deze functie moet op uw apparaat zijn geactiveerd voor het koppelings- en verbindingsproces.

Voor de eerste keer een multimedia-apparaat koppelen (nieuwe apparaten of na een reset):

1. Schakel de Busch-BTR in [1].

• De Busch-BTR is klaar om een multimedia-apparaat te koppelen.
  De status-led [4] knippert snel.

2. Verbind het Bluetooth-apparaat met de Busch-BTR.

• Navigeer in het multimedia-apparaat naar de Bluetooth-instellingen.
  • Afhankelijk van het multimedia-apparaat worden de beschikbare Bluetooth-apparaten automatisch weergegeven. Zo niet, sta het multimedia-apparaat toe om ernaar te zoeken.
• Selecteer de weergegeven Busch-BTR en koppel en verbind de apparaten.
• De koppeling wordt altijd tot stand gebracht vanaf het multimedia-apparaat. Er kan geen koppeling tot stand worden gebracht vanaf de Busch-BTR.

3. Speel de muziek af die u op het multimedia-apparaat hebt geselecteerd.

• De Busch-BTR speelt de geselecteerde muziek af.

Er is al een multimedia-apparaat gekoppeld.

1. Schakel de Busch-BTR in [1].

• De Busch-BTR zoekt naar het laatst aangesloten multimedia-apparaat. De status-led [4] knippert langzaam. Als er geen wordt gevonden, zoekt de Busch-BTR naar het volgende multimedia-apparaat in de lijst.
• Als de status-led [4] continu brandt, is de Busch-BTR verbonden.

2. Speel de muziek af die u op het multimedia-apparaat hebt geselecteerd.

• De Busch-BTR speelt de geselecteerde muziek af.

Een extra multimedia-apparaat toevoegen:

1. Druk minimaal 0,3 seconden op de BT/AUX-knop [5].

• De status-led [4] knippert snel.

2. Koppel het nieuwe multimedia-apparaat op dezelfde manier als beschreven onder "Voor de eerste keer een multimedia-apparaat koppelen".

• De Busch-BTR slaat maximaal 8 multimedia-apparaten op. Als er een nieuwe wordt toegevoegd, wordt degene met het minste aantal verbindingen uit de lijst verwijderd.

AUX-bediening

1. Schakel de Busch-BTR in [1].
2. Schakel de Busch-BTR over naar de AUX-weergave [5].

• De status-led [4] moet groen oplichten.
• De Busch-BTR speelt de audiogegevens van de externe bron af.
• AUX-gegevens worden alleen in MONO afgespeeld (totaal signaal (L+R)).

Reset / een opgeslagen lijst verwijderen

1. Druk het gehele bedieningselement minimaal 3 seconden in.

Informatie over Bluetooth-bediening

• Afhankelijk van het model zijn de luidsprekers op het multimedia-apparaat voor het afspelen van muziek gedeactiveerd terwijl het is verbonden met de Busch-BTR.
• Na de verbinding wordt het volume van de Busch-BTR bovendien geregeld via de volumeregelaar van uw multimedia-apparaat.
  • Als u het volume deactiveert of lager zet, hoort u niets op de Busch-BTR.
• Apparaten koppelen:
  • De apparaten worden aan elkaar "gekoppeld". Elk van de andere apparaten wordt opgeslagen in een lijst. Alleen de opgeslagen apparaten kunnen een verbinding tot stand brengen.
• Apparaten verbinden:
  • De gekoppelde apparaten zijn verbonden en wisselen gegevens uit.
• Time-out:
  • De verbinding wordt automatisch verbroken na 5 minuten zonder verbindingsgegevens. Bijvoorbeeld na het verlaten van het huis.

Oplossen van problemen voor Bluetooth-bediening

Als de status-led op de Busch-BTR continu blauw brandt, is het multimedia-apparaat verbonden.

• Er is niets te horen op de Busch-BTR.
• Het multimedia-apparaat is uitgeschakeld.
• De mute-functie op het multimedia-apparaat is geactiveerd.
• Het volume op het multimedia-apparaat is omlaag gezet tot "Nul".
• De speler-software op het multimedia-apparaat in de pauzestand.
• Dit kan vooral het geval zijn nadat de verbinding tijdelijk is verbroken.
• De verbinding is langer dan 5 minuten verbroken. De verbinding wordt na vijf minuten niet meer onderhouden.
• In dit geval schakelt de Busch-BTR uit.
• U bevindt zich op de grens van het zendbereik. Hoewel het signaal nog sterk genoeg is om de verbinding te onderhouden, is het te zwak om voldoende gegevens te verzenden voor het afspelen van muziek.
• Het multimedia-apparaat kan niet worden verbonden, ook al wordt de Busch-BTR weergegeven in de Bluetooth-instellingen.
• Er is al een ander multimedia-apparaat verbonden met de Busch-BTR.
• Verbreek de verbinding met het aangesloten multimedia-apparaat. Bijv. door de Bluetooth^®-functie op het multimedia-apparaat te deactiveren of zoals beschreven in "Een extra multimedia-apparaat toevoegen".

Service

Busch-Jaeger Elektro GmbH - Een lid van de ABB Group,
Freisenbergstraße 2, D-58513 Lüdenscheid, Germany,
Tel: +49 2351956-1600; www.BUSCH-JAEGER.de
