Introductie
RT310 / RT310TX / RT310RF is een digitale kamerthermostaat die wordt gebruikt om de kamertemperatuur te regelen. Het apparaat start het verwarmingssysteem door de klemmenblokken te kortsluiten, informeert tegelijkertijd de actie en toont deze informatie op het LCD-scherm. Lees deze handleiding zorgvuldig voor gebruik. Gebruik alleen AA 1.5 V alkalinebatterijen in de thermostaat. Plaats de batterijen in de batterijsleuf onder de klep. Gebruik geen oplaadbare batterijen.
Productconformiteit
Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de volgende EU-richtlijnen: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op www.saluslegal.com
868.0-868.6MHz; <13dBm
Veiligheidsinformatie
Gebruik in overeenstemming met de nationale en EU-voorschriften. Gebruik het apparaat zoals bedoeld en houd het droog. Product alleen voor gebruik binnenshuis. Installatie moet worden uitgevoerd door een gekwalificeerd persoon in overeenstemming met de nationale en EU-voorschriften.
Technische specificaties
| RT310 | RT310TX | |
| Voeding thermostaat | 2 x AA alkalinebatterijen | 2 x AA alkalinebatterijen |
| Voeding ontvanger | - | 230 V AC |
| Thermostaat vermogen max. | 3 (1) A | - |
| Ontvanger vermogen max. | - | 16 (5) A |
| Uitgangen | Spanningsvrij NO / COM /NC terminals | Spanningsvrij NO / COM terminals |
| Temperatuurbereik | 5 - 35°C | 5 - 35°C |

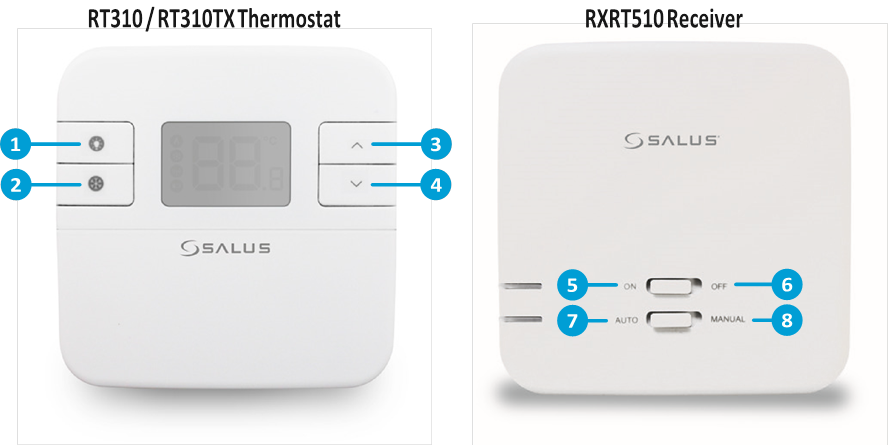

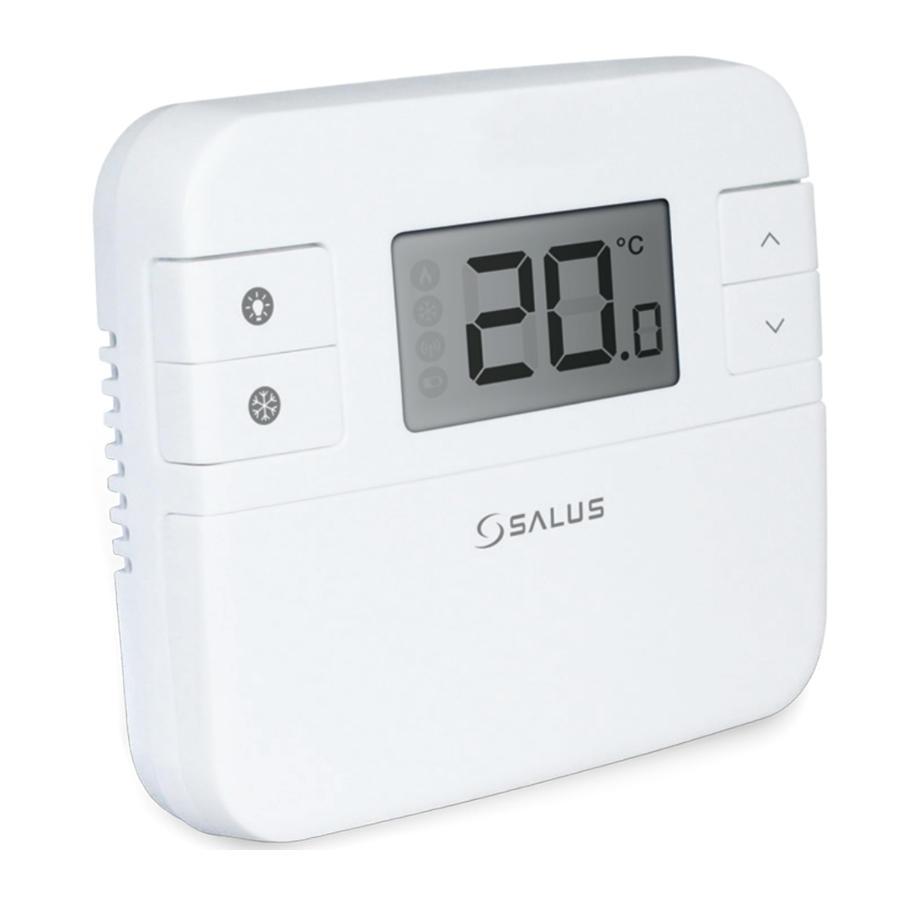

Knopfuncties
- Schakel de LCD-achtergrondverlichting in
- Schakel de vorstmodus in/uit
- Knop verhogen
- Knop verlagen
- In de handmatige modus, ON (AAN) zet de ketel aan.
- In de handmatige modus, OFF (UIT) zet de ketel uit.
- De ontvanger werkt in de automatische modus volgens de thermostaat
- De uitgang van de ontvanger wordt bediend door de aan/uit-schuifschakelaar.
LCD-icoonbeschrijving
- Verwarmingsmodus AAN
- Vorstbeschermingsmodus AAN
- RF-signaalindicator (alleen in RT310RF)
- Batterij bijna leeg
- Temperatuureenheid
- Kamer- / insteltemperatuur

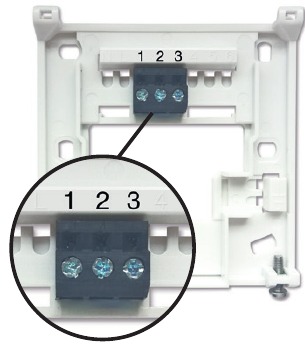

RT310 klemmenbeschrijving
| Klem | Beschrijving |
| 1 - COM | Gemeenschappelijke klem |
| 2 - NC | Geschakelde stroom UIT |
| 3 - NO | Geschakelde stroom AAN |

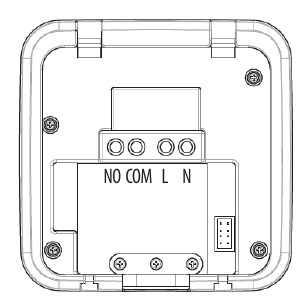

RXRT510 ontvanger klemmenbeschrijving
| Klem | Beschrijving |
| NO | Schakelklem |
| COM | Gemeenschappelijke schakelklem |
| L, N | Voeding (230 V AC) |
DIP-schakelaarinstellingen
De DIP-schakelaars bevinden zich aan de achterkant van uw thermostaat.
| Bedieningsfunctie | TPI | Spanwijdte |
| Werking | Wanneer TPI is geselecteerd op DIP-schakelaar nr. 2, is DIP-schakelaar nr. 1 functioneel. U kunt de cycli per uur kiezen tussen een lager comfortniveau (6CPH) en een hoger comfortniveau (9CPH). | Wanneer Spanwijdte is geselecteerd op DIP-schakelaar nr. 2, is DIP-schakelaar nr. 1 niet functioneel. De temperatuurnauwkeurigheid van uw thermostaat is ingesteld op ± 0.25°C. |

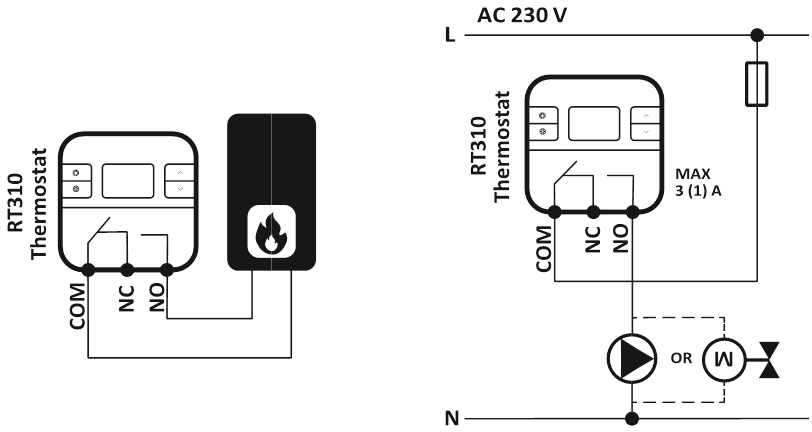

RT310 bedradingsschema
RT310RF bedradingsschema
Let op: Als u het RT310RF-pakket gebruikt, is de koppeling tussen de thermostaat en de ontvanger al gedaan.

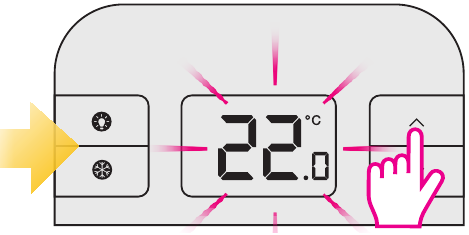

De insteltemperatuur wijzigen
Huidige kamertemperatuur.
Druk op
of
om de temperatuur in te stellen.
2 seconden timeout.
Huidige kamertemperatuur.

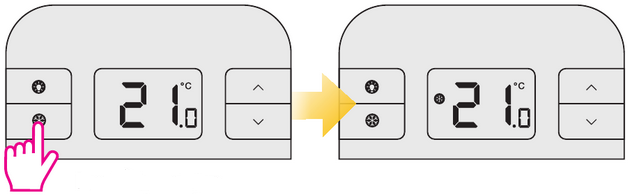

Vorstbescherming
Druk op
knop om de vorstbescherming in/uit te schakelen.

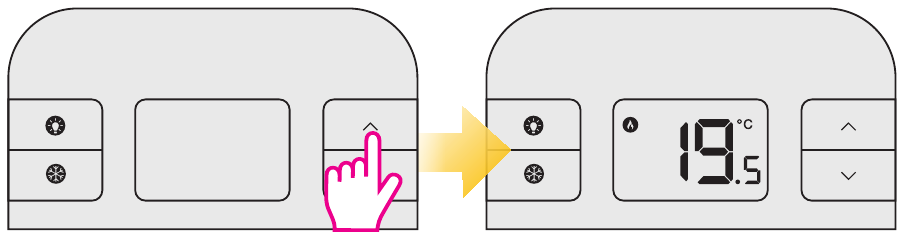

De vorstpunt temperatuur kan worden bekeken door eenmaal op de OMHOOG-knop te drukken, maar kan alleen worden gewijzigd in de Installateurmodus.

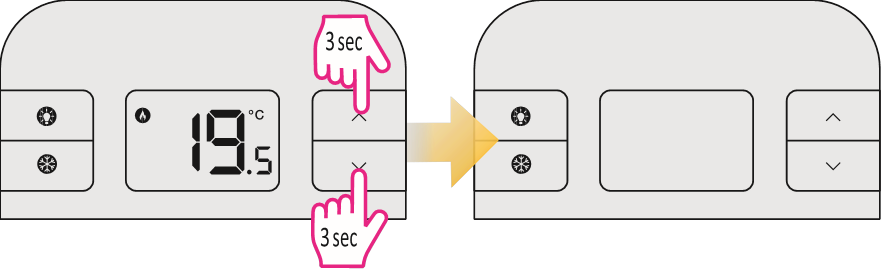

Slaapmodus
Wanneer de slaapmodus actief is, worden alle thermostaatfuncties gepauzeerd.
Druk op een willekeurige knop om de slaapmodus te stoppen.
De RT310TX koppelen aan de ontvanger
Let op: Als u het RT310RF-pakket gebruikt, is de koppeling tussen de thermostaat en de ontvanger al gedaan.
Als u de RT310TX en RXRT510 afzonderlijk hebt gekocht of als u de thermostaat opnieuw wilt koppelen aan de ontvanger, zorg er dan voor dat het apparaat is losgekoppeld van de voeding en dat de schakelaars op de ontvanger zijn ingesteld op AUTO (Automatisch) en ON (Aan). Sluit vervolgens de ontvanger aan op de voeding en wacht tot de rode LED continu brandt. Schakel vervolgens naar de OFF (Uit) positie en snel weer naar de ON (Aan) positie. De rood knipperende LED bevestigt het betreden van de koppelingsmodus.

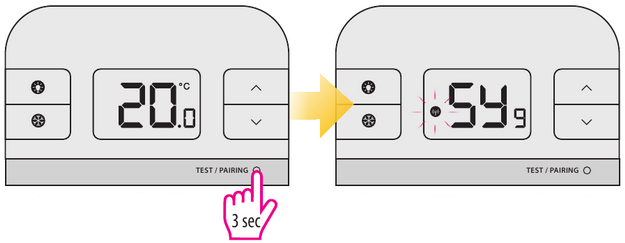

Start het koppelingsproces
Houd de TEST / PAIRING-knop 3 seconden ingedrukt.
Het koppelingsproces kan tot 9 minuten duren.

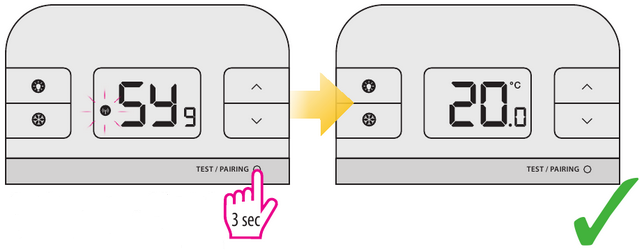

Beëindig het koppelingsproces
Zodra de apparaten succesvol zijn gekoppeld, gaat de LED op de ontvanger continu rood branden. Houd de TEST / PAIRING-knop 3 seconden ingedrukt om het koppelingsproces te beëindigen.

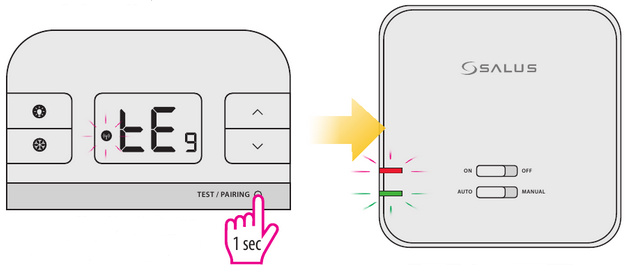

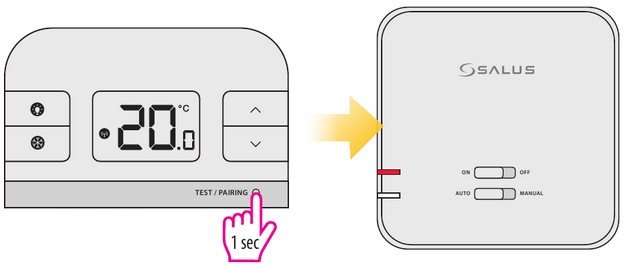

Test het koppelingsproces
Druk op de TEST / PAIRING-knop om de verbinding met de ontvanger te controleren.
Druk nogmaals op de TEST / PAIRING-knop om terug te keren naar het hoofdscherm.

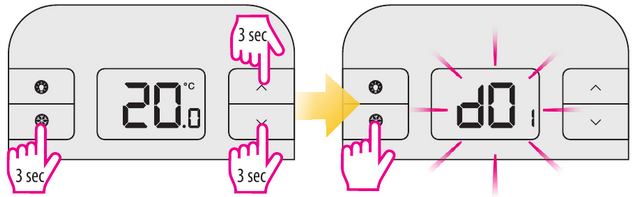

Installateurmodus
Druk tegelijkertijd op drie knoppen gedurende 3 seconden.
| dxx | Functie | Parameter | Standaardwaarde |
| d01 | Temperatuurweergave stappen | 0.1°C of 0.5°C | 0.5°C |
| d02 | Temperatuur offset | +/- 3.0°C | 0.0°C |
| d03 | Vorstbescherming insteltemperatuur | 5.0°C - 17.0°C | 5.0°C |
Reset van de RT310 thermostaat
Druk eenmaal op de RESET (RESET)-knop. U kunt een paperclip gebruiken. Uw thermostaat wordt gereset en start automatisch op.
Reset van de RT310TX thermostaat
Verwijder de batterijen zonder op een knop te drukken.
Wacht 2 minuten en plaats de batterijen terug.
Uw apparaat wordt opnieuw opgestart.
Wanneer u de batterijen wilt vervangen, gebruikt uw apparaat het interne geheugen om uw instellingen op te slaan. U heeft 30 seconden de tijd om de batterijen te vervangen voordat u uw instellingen verliest.
LET OP:
Als u het "batterij bijna leeg"-symbool niet op tijd op het scherm ziet, wordt het uitgeschakeld. In dit geval is het, na het verwijderen van de oude batterijen, noodzakelijk om 5 minuten te wachten voordat u de nieuwe batterijen plaatst. Anders is het mogelijk dat een condensor gedeeltelijk ontladen blijft en dit kan voorkomen dat de thermostaat opnieuw opstart.
SALUS Controls plc
SALUS House
Dodworth Business Park South,
Whinby Road, Dodworth, Barnsley S75 3SP, UK.
T: +44 (0) 1226 323961
E: sales@salus-tech.com
E: techsupport@salus-tech.com
Ga voor de PDF-installatiehandleiding naar www.salus-manuals.com
SALUS Controls is lid van de Computime Group.
Met een beleid van continue productontwikkeling behoudt SALUS Controls plc zich het recht voor om zonder voorafgaande kennisgeving specificaties, ontwerp en materialen van producten die in deze brochure worden vermeld te wijzigen.
