Salus Thermo 091 - Thermostaat Handleiding

Uw nieuwe thermostaat zal uw gezin jarenlang van dienst zijn en aanzienlijk besparen op de energiekosten. Het grote multi-data liquid crystal display stelt u in staat om het feature-rijke ontwerp met een druk op de knop te bedienen. Voordat u de thermostaat bedient, hopen we dat u deze handleiding grondig doorleest.

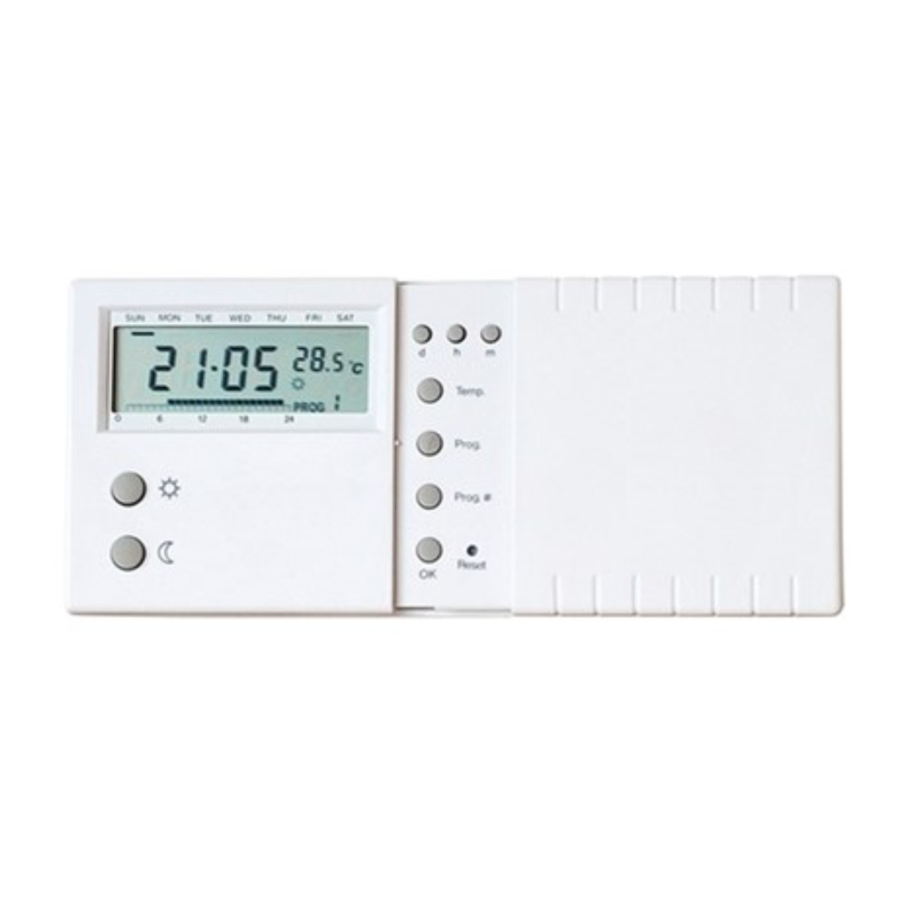

KEN UW THERMOSTAAT

Uiterlijk

Er bevindt zich een schuifdeur aan de rechterhelft van de thermostaat. Als u de deur opent, ziet u enkele knoppen. Deze deur is verwijderbaar voor het vervangen van batterijen. Na het openen van de deur kunt u de deur omhoog of omlaag klappen om de dipswitch en het batterijcompartiment te zien.

Specificatie

LCD

1. Dag van de week Indicator
2. Tijd
3. Temperatuur
4. Programma Nummer
5. Programma Profiel Indicator
6. Temperatuur Modus Indicator
7. Handmatige Override Indicator
8. Output-Aan Indicator – wordt weergegeven en roteert als de output aan is. Het zal verdwijnen als de output uit is
9. Lage Batterij Indicator – wordt weergegeven als de spanning van de batterijen tot een bepaald niveau daalt. Vervang de batterijen zo snel mogelijk.

Temperatuur modus

U kunt en zien op zowel de knoppen als het LCD-scherm. betekent comforttemperatuur en betekent economische temperatuur. Deze twee temperaturen zijn door de gebruiker te wijzigen. Verder is er een vaste ontdooitemperatuur (7°C) aangegeven door op het LCD-scherm. Tijdens de bediening van de thermostaat zullen we naar hen verwijzen als comfort, economie of ontdooitemperatuur in plaats van numerieke waarden.

Programma

Euro-thermostaat is een programmeerbare thermostaat. Het kan automatisch de kamertemperatuur aanpassen aan een comfortabel niveau wanneer u thuis bent, en verlaag het om energie te besparen wanneer u uitgaat of slaapt. Wat u moet doen, is de thermostaat programmeren zodat deze weet wanneer de temperatuur moet worden verhoogd. Er zijn in totaal negen programma's in het geheugen van de thermostaat. Zes daarvan zijn vooraf ingesteld in de fabriek en de overige drie zijn door de gebruiker te wijzigen.

Handmatige override

Als u de temperatuur tijdelijk wilt wijzigen en de programma's die u hebt ingesteld niet wilt wijzigen, kunt u eenvoudig een knop aanraken om het huidige programma te overschrijven (override).

INSTALLATIE INSTRUCTIES

Schakel de elektrische bron uit voordat u de thermostaat installeert. We raden aan dat de installatie wordt uitgevoerd door getraind personeel.

Selecteer een geschikte locatie voor de thermostaat. De locatie van de thermostaat kan de prestaties sterk beïnvloeden. Als het zich bevindt waar de luchtcirculatie niet kan reiken, of blootgesteld aan direct zonlicht, zal het de kamertemperatuur niet goed aanpassen. Om een goede werking te garanderen, moet de thermostaat aan een binnenmuur worden geïnstalleerd met vrij circulerende lucht. Zoek een plek waar uw gezin meestal verblijft. Vermijd de nabijheid van warmte genererende apparaten (bijv. TV, verwarming, koelkast) of blootstelling aan direct zonlicht. Installeer niet in de buurt van een deur waar de thermostaat last zal hebben van trillingen.

Bedrading

De bedradingsaansluitingen bevinden zich aan de achterkant van de thermostaat. U kunt drie terminals vinden met de labels COM, NO en NC. Het is een typisch single-pole, double throw (SPDT) contact. In de meeste situaties worden COM en NO gebruikt.

De thermostaat monteren

Gebruik de meegeleverde sjabloon en boor twee ø6mm gaten in de muur. Plaats de muurankers en draai de linker schroef vast met 3 mm speling. Bevestig de thermostaat door hem over de schroefkop te plaatsen en naar rechts te schuiven (let op de sleutelgatachtige opening aan de achterkant van de thermostaat). Draai de overige schroef vast om hem op zijn plaats te vergrendelen. Opmerking: als de muur van hout is, is het niet nodig om de muurankers te gebruiken. Boor in plaats van ø6mm twee ø2.7mm gaten.

UW NIEUWE THERMOSTAAT GEBRUIKEN

De volgende procedures laten zien hoe de thermostaat bediend moet worden. Het wordt aanbevolen om de instructies te volgen en een keer te proberen te bedienen voordat u deze aansluit op het verwarmings- of koelsysteem.

Start

De thermostaat wordt bediend door twee LR6 alkaline batterijen. Verwijder de voorkant en plaats twee nieuwe batterijen.
Wanneer de batterijen geplaatst zijn, zou de thermostaat moeten werken en zou u de LCD actief moeten zien. Als de thermostaat niet goed werkt, controleer dan de batterijen op verkeerde polariteit en druk op de resetknop met behulp van een balpen.
De LCD na opstarten of reset:

Opmerking:

1. De temperatuur is mogelijk niet 20°C zoals in het diagram wordt weergegeven en de Output-On indicator kan na een paar seconden activeren, afhankelijk van verschillende situaties.
2. Gebruik geen potlood om de resetknop in te drukken. Het grafietresidu van een potlood kan een kortsluiting veroorzaken en de thermostaat beschadigen.

Dag/tijd instellen

Om de dag in te stellen, druk op d. Druk op dezelfde manier op h om het uur in te stellen en op m om de minuut in te stellen. Gebruikte knoppen:

Voorbeeld:
Wanneer de thermostaat opstart of na een reset, is de tijd 00:00, zondag. Om de klok in te stellen op de huidige tijd (bijv. 11:23, dinsdag), druk 2 keer op d, 11 keer op h en 23 keer op m.

Opmerking: Wanneer u de toetsen 2 seconden ingedrukt houdt, zal de dag/tijd snel veranderen. Laat los wanneer de gewenste instelling verschijnt.

Temperatuur bekijken/wijzigen

Druk op Temp en de thermostaat gaat naar de modus Temperatuur bekijken/wijzigen. De LCD toont de instelling van de huidige temperatuurmodus (, of ) die knippert. Druk op of om de temperatuur te bekijken of te wijzigen. Druk op OK om direct terug te keren naar de normale werkingsmodus. Gebruikte knoppen:

Voorbeeld:

1. In de normale modus...

2. Druk op Temp. De instelling van de comforttemperatuur knippert:

3. Om te wijzigen, druk op . Om bijvoorbeeld te wijzigen naar 21.5°C, druk 5 keer op :

4. Om de energiebesparende temperatuur te bekijken, druk op :

5. U kunt nogmaals op de toets drukken om de energiebesparende temperatuur in te stellen, of druk op OK om terug te keren naar de normale werkingsmodus.


Opmerking:

1. Het temperatuurbereik is 5° tot 30°C.
2. Om de instelling te verlagen, ga naar de modus Temperatuur bekijken/wijzigen en druk op of totdat deze 30°C bereikt en dan keert de instelling terug naar 5°C. Blijf drukken totdat de gewenste instelling verschijnt.
3. De instelling verandert snel door de toetsen ingedrukt te houden.
4. Let op de temperatuurmodus indicator. Een betekent dat de comforttemperatuur wordt bekeken of gewijzigd. Een geeft de energiebesparende temperatuur aan. Als wordt weergegeven, is het de ontdooitemperatuur. De ontdooitemperatuur is altijd 7°C en kan niet worden gewijzigd.
5. Het is niet altijd nodig om de OK toets te gebruiken om terug te keren naar de normale werkingsmodus. Na 15 seconden zonder dat er een toets is ingedrukt, keert de thermostaat automatisch terug naar de normale modus.

Handmatige override

Druk op om de comforttemperatuur te selecteren. Druk op om de energiebesparende temperatuur te selecteren. De huidige temperatuurmodus wordt overschreven tot het volgende instelpunt van het programma komt. Druk op OK om de override te wissen. Gebruikte knoppen:

Voorbeeld:

1. Druk in de normale werkingsmodus op om de huidige comfortinstelling te wijzigen in de energiebesparende instelling:


De temperatuur is nu ingesteld op de energiebesparende modus. Deze modus wordt aangehouden tot 23:00 uur. (Dit komt omdat het programma voor de dag PROG 1 is. Om 23:00 uur verandert de temperatuur van comfort naar energiebesparend, wat overeenkomt met de override-instelling.)

Tijd vasthouden

Timer vasthouden is een alternatief voor handmatige override. Houd de toets (of ) 2 seconden ingedrukt, de vasthoudtijd verschijnt. Druk nogmaals op de toets om de vasthoudtijd in te stellen. Druk op OK om terug te keren naar de normale werkingsmodus. Het maximum dat kan worden ingesteld is 24 uur. In de vasthoudperiode wordt de temperatuur niet beïnvloed door het programma. Wanneer de timer vasthouden actief is, toont het indrukken van de bijbehorende temperatuurmodus toets (bijv. als de comfortmodus wordt vastgehouden) de resterende vasthoudtijd. De resterende vasthoudtijd kan ook worden gewijzigd met dezelfde toets. Als een andere temperatuurmodus toets wordt ingedrukt (bijv. als de comfortmodus wordt vastgehouden), wordt de timer vasthouden gewist.

Voorbeeld:

1. Om de huidige instelling gedurende 5 uur van comfort naar energiebesparend te wijzigen, houdt u 2 seconden ingedrukt. De vasthoudtijd verschijnt.

2. De vasthoudtijd is 1 uur. Druk 4 keer op om de vasthoudtijd te wijzigen in 5:

3. Druk op OK of laat gewoon 15 seconden geen toets ingedrukt, de thermostaat keert terug naar de normale modus


Opmerking:

1. i, Er verschijnt een 'hand' wanneer de huidige temperatuurmodus wordt overschreven.
2. ii, De instelling verandert snel door de toetsen ingedrukt te houden.

Programma's bekijken/wijzigen

Druk op Prog, het programma van de huidige dag is klaar om te worden gewijzigd.
Druk nogmaals op Prog om naar de volgende dag te gaan en het programma van die dag wordt weergegeven.
Druk op Prog# om het programma te wijzigen.
Programma 6, 7 en 8 zijn door de gebruiker gedefinieerde programma's. U kunt of gebruiken om de verdeling van comfort- of economietemperatuur te wijzigen en h om de instelling te bekijken.
Druk op OK om terug te keren naar de normale bedrijfsmodus.
Gebruikte knoppen:

Er zijn in totaal negen programma's beschikbaar, zoals weergegeven in het diagram:

Programma 0 is een speciaal programma. Het stelt de hele dag in op ontdooitemperatuur (7°C). (Als de koelmodus is geselecteerd, wordt het systeem uitgeschakeld. Zie Een koelsysteem bedienen.)
Programma 1, 2 en 3 zijn enkele typische schema's van een dag. U kunt ze selecteren als u ze geschikt vindt.
Programma 4 stelt de hele dag in op comforttemperatuur, terwijl programma 5 deze instelt op economie.
Programma 6, 7 en 8 zijn door de gebruiker gedefinieerde programma's. Ze kunnen worden aangepast aan uw behoeften.

Voorbeeld:

1. Stel dat u programma 6 wilt toewijzen aan zaterdag en de hele dag wilt instellen op economietemperatuur, behalve van 13:00 tot 18:00 uur. Druk op Prog. De thermostaat gaat naar de programmastand en het programma van de huidige dag (bijvoorbeeld dinsdag) is klaar om te worden geprogrammeerd.
   Het display toont dat het programma dat is ingesteld voor dinsdag programma 1 is, met de temperatuur om 00:00 uur op economietemperatuur (15ºC).

2. Druk 4 keer op Prog. De dagindicator wijst naar zaterdag:

3. Druk 5 keer op Prog# om het programma te wijzigen van programma 1 naar programma 6:

4. Nu kunt u de weergegeven tijd instellen op economietemperatuur door op te drukken, of druk op om deze in te stellen op comforttemperatuur. Of u kunt de h-toets gebruiken om de tijd te doorlopen zonder de instelling te wijzigen.
   Aangezien we 13:00 tot 18:00 uur willen instellen op comforttemperatuur en de rest op economietemperatuur, drukt u 13 keer op . 00:00 tot 12:00 uur wordt geprogrammeerd op economietemperatuur:

5. Druk 6 keer op h of om het knipperende punt naar 19:00 uur te verplaatsen:

6. Druk ten slotte 5 keer op om de rest van de dag in te stellen op economietemperatuur:

7. Door op OK te drukken of gedurende 15 seconden geen toets ingedrukt te houden, keert de thermostaat terug naar de normale bedrijfsmodus.


Opmerking:

1. Programma 0, 1, 2, 3, 4, 5 zijn vooraf ingestelde programma's. en kunnen niet worden gebruikt om ze te bewerken. Maar de h-toets is nog steeds actief.
2. De negen programma's gelden voor alle zeven dagen. Dit omvat de drie door de gebruiker gedefinieerde programma's. Dit betekent dat als u een van de door de gebruiker gedefinieerde programma's van een dag wijzigt, hetzelfde programma van de andere dagen ook wordt gewijzigd.
3. De instelling verandert snel door de toetsen ingedrukt te houden.

Resetknop

Er zit een klein gaatje rechts van de OK-toets. Dit is de resetknop. Door erop te drukken, kan de thermostaat in de beginstatus worden hersteld:

Tijd – 00:00:00; Dag – Zondag; Temperatuur – Comfort: 19°C, Economie: 15°C; Programma's – Alle zeven dagen ingesteld op PROG 1; Door de gebruiker gedefinieerde programma's – Ingesteld op comfort; Handmatige override – Alles gewist; Uitgang – Uit
Opmerking: gebruik geen potlood om op de resetknop te drukken, omdat het grafietresidu een kortsluiting kan veroorzaken en de thermostaat kan beschadigen.
In een omgeving met hoge (+/- 8KV) elektrostatische ontlading, werkt het product mogelijk niet onder normale omstandigheden. De gebruiker moet mogelijk de unit resetten.

Dipswitches

Als u de voorkant verwijdert, kunt u drie kleine schakelaars (dipswitches) vinden. Deze drie schakelaars worden gebruikt om de spanwijdte, de vertraging bij het inschakelen van de uitgang en het warmte-/koelsysteem te regelen (deze thermostaat is in staat om een koelsysteem te regelen. Raadpleeg Een koelsysteem regelen voor meer informatie.)

SPAN

Spanwijdte is het temperatuurverschil tussen de inschakeltemperatuur en de uitschakeltemperatuur. 1°C of 2°C spanwijdte kan worden geselecteerd en het effect wordt samengevat in de volgende tabel:

Ts: Ingestelde temperatuur
Tr: Kamertemperatuur
Als u bijvoorbeeld de temperatuur instelt op 20°C en spanwijdte = 1, werkt de verwarming wanneer de kamertemperatuur daalt tot 19,5°C en wordt deze uitgeschakeld wanneer de temperatuur stijgt tot 20,5°C

Uitgang-aan 5 minuten vertraging

Als deze schakelaar is ingeschakeld, wordt het externe systeem pas ingeschakeld als het langer dan 5 minuten uit staat. Als het koelsysteem is geselecteerd, wordt deze functie automatisch geactiveerd.

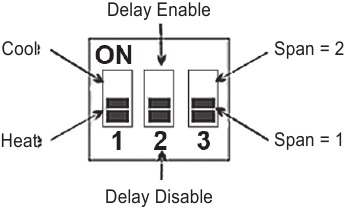

Warmte-/koelsysteemselectie

Om te selecteren of een verwarmings- of een koelsysteem moet worden geregeld. Merk op dat normaal gesproken voor een verwarmingssysteem de comforttemperatuur hoger is dan de economietemperatuur, terwijl dit omgekeerd is voor een koelsysteem.

Een koelsysteem regelen

Door de dipswitch in te stellen, kan de thermostaat worden gebruikt om een koelsysteem te regelen. De werking is vergelijkbaar met die van een verwarmingssysteem. Er zijn echter enkele verschillen tussen beide, zoals de volgende lijst:

1. Over het algemeen is de comforttemperatuur van een koelsysteem lager dan de economietemperatuur.
2. Het schakelen is omgekeerd: de thermostaat schakelt het systeem in wanneer de kamertemperatuur hoger is dan de ingestelde temperatuur.
3. Er is geen ontdooitemperatuur meer. De sneeuw ( ) en 7°C worden niet weergegeven. Als u programma 0 selecteert, schakelt de thermostaat het koelsysteem uit.
4. De minimale cyclustijd van 5 minuten wordt automatisch ingeschakeld, ongeacht de instelling van de dipswitch.

In de verpakking vindt u

1 Euro-thermostaat
2 #6 x 1" schroeven
2 muurankers
1 boorsjabloon
1 gebruikershandleiding
