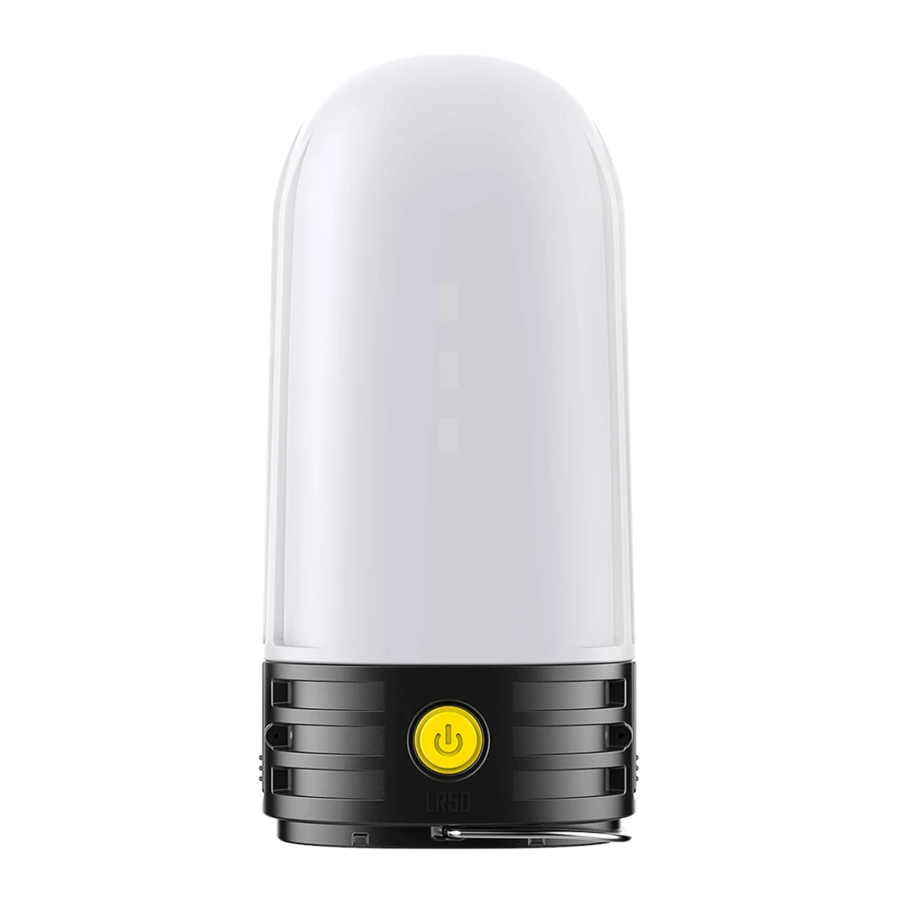

Nitecore LR50 - Camping Lantern Handleiding

Kenmerken

• USB oplaadbare en ontlaadbare outdoor campinglantaarn
• Maakt gebruik van 9 hoge CRI LED's (CRI≥90, kleurtemperatuur: 4000-4500K), met een maximale output van 250 lumen
• Geïntegreerd intelligent USB-oplaad- en ontlaadbeheersysteem om te gebruiken als een draagbare powerbank
• 3 helderheidsniveaus en 2 speciale modi beschikbaar
• Meerdere instellingen voor belichtingsrichting beschikbaar
• Zeer doorschijnende PC-diffuser waardoor alle lichtbronnen goed worden verdeeld
• Een stroomindicator geeft de resterende batterijvoeding aan (Patentnr. ZL201220057767.4)
• De stroomindicator kan ook de batterijspanning weergeven (±0.1V)
• Aanbevolen om te worden gevoed door 1-2 x 18650 Li-ionbatterijen en compatibel met CR123 batterijen
• USB-poort maakt een maximale uitgangsstroom van 2.1A mogelijk
• Automatische detectie van het batterijniveau en automatische toepassing van de optimale oplaad modi tussen CC en CV
• Activeert te ver ontladen batterijen met beveiligingscircuits
• Locatie-indicatiefunctie
• Hoogrendement constant circuit zorgt voor stabiele output tot 100 uur
• Magnetische basis en hanger uitgerust voor meerdere omgevingen
• Behuizing gemaakt van duurzame en brandvertragende PC-materialen
• IP66-classificatie
• Schokbestendig tot 1 meter

Specificaties

Accessoires

USB-oplaadkabel, reserve O-ring (voor de diffuser)

Batterij Opties

Opmerking: De USB-uitvoerfunctie is beperkt tot het gebruik van button-topped 18650-batterijen.

Technische Gegevens

Opmerking: De vermelde gegevens zijn gemeten met behulp van 2 x 18650 Li-ion batterijen (3.500mAh) onder laboratorium omstandigheden wanneer alle belichtingsrichtingen van het product zijn ingeschakeld. De gegevens kunnen in de praktijk variëren als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.

Gebruik als Campinglantaarn

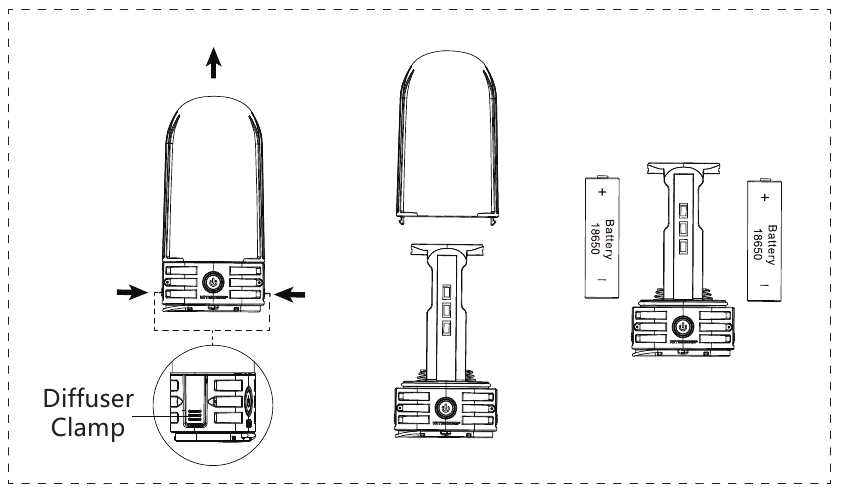

Batterij-installatie

1. Zoals afgebeeld, houdt u beide diffuserklemmen aan beide zijden van de LR50 ingedrukt en trekt u omhoog om de diffuser te verwijderen.
2. Plaats 2 x 18650-batterijen of 4 x CR123/RCR123-batterijen volgens de polariteitsmarkeringen op de sleuven. (De LR50 kan ook worden gevoed met 1 x 18650-batterij of 2 x CR123/RCR123-batterijen, maar met een kortere runtime)
3. Plaats de diffuser terug totdat een klik hoorbaar is om aan te geven dat de diffuser volledig is vastgeklemd.

Waarschuwingen:

1. De LR50 is alleen beperkt tot het opladen van button-topped 18650 Li-ion oplaadbare batterijen.
2. Meng GEEN batterijen van verschillende types, vermogensniveaus, merken of modellen.

Dubbele Aan/Uit-knoppen

De LR50 is uitgerust met dubbele aan/uit-knoppen aan beide zijden van de basis die dezelfde functies uitvoeren.

Aan / Uit

Aan: Wanneer het licht uit is, houdt u beide knoppen ingedrukt totdat het LOW-niveau is bereikt.
Uit: Wanneer het licht aan is, drukt u kort op beide knoppen om het licht uit te schakelen.

Helderheidsniveaus

Wanneer het licht aan is, drukt u kort op een van beide knoppen om door de volgende helderheidsniveaus te bladeren: MID – HIGH – LOW.

Instellingen Belichtingsrichting

De LR50 heeft 3 beschikbare belichtingsrichtingen (bovenkant en beide zijkanten) voor verschillende behoeften, afhankelijk van de omgeving.
Wanneer het licht aan is, houdt u een van beide knoppen ingedrukt om door de volgende richtingsinstellingen te bladeren: TOP – ONE SIDE – TOP+ONE SIDE – ALL. Laat los om de huidige richtingsinstelling te selecteren.
(Deze functie heeft geheugen voor de modus. Wanneer de LR50 opnieuw wordt geactiveerd, wordt automatisch het LOW-niveau van de eerder opgeslagen richtingsinstelling geopend.)

Speciale Modi (BEACON (Baken) / SOS)

Wanneer het licht uit is, houdt u beide knoppen ingedrukt om door de volgende modi te bladeren: LOW – BEACON (Baken) – SOS. Laat los om de huidige modus te selecteren. Het uitschakelen van het licht verlaat de speciale modi.

Locatie-indicatie

De LR50 is uitgerust met de locatie-indicatie. Als deze functie is ingeschakeld, knippert de blauwe indicator aan de bovenkant van het product eenmaal per 2 seconden om de locatie van de LR50 aan te geven. Wanneer het licht aan is, houdt u beide knoppen langer dan 2 seconden ingedrukt om het licht uit te schakelen en toegang te krijgen tot de locatie-indicatie. Met 2 x 18650 Li-ion batterijen is de standby-tijd ongeveer 6 maanden met locatie-indicatie ingeschakeld en ongeveer 12 maanden met deze functie uitgeschakeld. Het opnieuw activeren van de LR50 schakelt deze functie uit.

Stroomindicatie

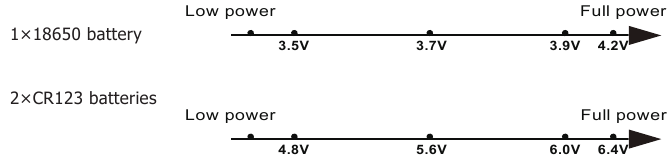

1. Wanneer de batterij is geplaatst, knippert de blauwe indicator om de batterijspanning weer te geven (±0.1V). Bijvoorbeeld, wanneer de batterijspanning 4.2V is, knippert de stroomindicator 4 keer, gevolgd door een pauze van 1.5 seconden en nog 2 keer knipperen. Verschillende spanningen vertegenwoordigen de overeenkomstige resterende batterijvermogensniveaus:

   Opmerking: deze functie is alleen van toepassing op de eerste geplaatste 1 x 18650-batterij of 2 x CR123/RCR123-batterijen. Bij gebruik van 2 x CR123/RCR123 in serie, geeft de indicator de gemiddelde spanning tussen de twee batterijen weer.
2. Wanneer het licht uit is, drukt u kort op een van beide knoppen en de stroomindicator knippert om het resterende vermogen van de batterijen aan te geven:

• Drie keer knipperen geeft aan dat het vermogen hoger is dan 50%;
• Twee keer knipperen geeft aan dat het vermogen lager is dan 50%;
• Eén keer knipperen geeft aan dat het vermogen lager is dan 10%.

Opmerking: De batterijen moeten worden vervangen of opgeladen wanneer de output zwak lijkt of het product niet meer reageert als gevolg van een laag vermogen.

Gebruik als Powerbank

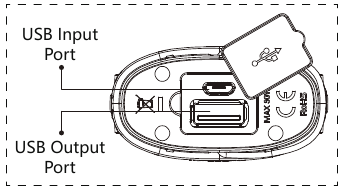

USB-uitgang

De LR50 is uitgerust met een USB-uitgang om een extern USB-apparaat op te laden als een powerbank.
Aansluiten op een extern apparaat: Sluit de LR50 aan op een extern USB-apparaat via de USB-oplaadkabel via de USB-uitgangspoort om te beginnen met opladen.
Uitgangsindicatie: Wanneer het uitgangsproces normaal is, licht de blauwe indicator continu op. (Uitgangsspanning: 5V, uitgangsstroom: 2.1A MAX)

USB Opladen

Aansluiten op een stroombron: Sluit de LR50 aan op een externe stroombron (een USB-adapter, een powerbank of andere USB-oplaadapparaten met een output van 5V/2A) via de USB-oplaadkabel via de USB-ingangspoort om te beginnen met opladen. De oplaadtijd voor 2 x 18650 Li-ion batterijen (3.500mAh) is ongeveer 5 uur. Laadindicatie: Wanneer het laadproces normaal is, knippert de blauwe indicator langzaam. Wanneer het laadproces is voltooid, licht de blauwe indicator continu op.

Over-ontladen Li-ion Batterij Activering

De LR50 is in staat om te ver ontladen Li-ion batterijen met een beveiligingscircuit te activeren. Na het plaatsen van de batterij zal de LR50 de batterijen testen en activeren indien nodig.

1. Richt de straal NIET op de blote ogen.
2. Het product bevat sterke magnetische componenten. Plaats het NIET in de buurt van objecten die gevoelig zijn voor magnetische interferentie (bijv. bankkaarten, horloges en medische apparatuur).
3. Zorg ervoor dat de batterij(en) is/zijn geplaatst volgens de polariteitsmarkeringen in de batterijsleuven. Het product werkt niet als de batterij(en) onjuist is/zijn geplaatst.
4. Het product is alleen beperkt tot het opladen van button-topped 18650 Li-ion oplaadbare batterijen. Gebruik het NIET met andere soorten batterijen, omdat dit kan leiden tot batterij-explosie, barsten of lekken, waardoor materiële schade en/of persoonlijk letsel kan ontstaan.
5. Matige warmte van dit product is te verwachten tijdens het laad-/ontlaadproces, wat normaal is.
6. Laad GEEN onbeschermde over-ontladen Li-ion batterijen op, omdat dit kan leiden tot brand of zelfs batterij-explosies.
7. Demonteer of modificeer het apparaat NIET, omdat dit de productgarantie ongeldig maakt en het product kan beschadigen.

Garantie

Op alle NITECORE ® producten wordt garantie verleend voor kwaliteit. Elk DOA / defect product kan binnen 15 dagen na aankoop worden omgeruild voor een vervanging via een lokale distributeur/dealer. Daarna kunnen alle defecte / slecht functionerende NITECORE ® producten gratis worden gerepareerd binnen 60 maanden vanaf de aankoopdatum. Na 60 maanden is er een beperkte garantie van toepassing, die de kosten van arbeid en onderhoud dekt, maar niet de kosten van accessoires of vervangende onderdelen.
De garantie wordt ongeldig verklaard indien

1. het product/de producten is/zijn afgebroken, gereconstrueerd en/of gewijzigd door onbevoegde partijen;
2. het product/de producten is/zijn beschadigd als gevolg van oneigenlijk gebruik; (bijv. omgekeerde polariteitsinstallatie)
3. het product/de producten is/zijn beschadigd als gevolg van batterijlekkage.

Neem voor de meest recente informatie over NITECORE ® producten en diensten contact op met een lokale NITECORE ® distributeur of stuur een e-mail naar service@nitecore.com
※ Alle afbeeldingen, teksten en verklaringen die in deze gebruikershandleiding worden vermeld, zijn uitsluitend ter referentie. Mocht er een discrepantie optreden tussen deze handleiding en de informatie die wordt vermeld op www.nitecore.com, behoudt Sysmax Innovations Co., Ltd. zich het recht voor om de inhoud van dit document op elk moment zonder voorafgaande kennisgeving te interpreteren en te wijzigen.

SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Adres: R m 2601-06, Central Tower, No.5 Xiancun Road,
Tianhe District, Guangzhou, 510623, Guangdong, China

Vind ons op Facebook: NITECORE Flashlight
