Nitecore LR60 - Campinglantaarn + Powerbank Handleiding

Kenmerken

• Maakt gebruik van 9 x hoge CRI LED's (CRI≥90, Kleurtemperatuur: 4000-4500K) met een maximale output van 280 lumen
• Geïntegreerd intelligent USB-oplaad- en ontlaadbeheersysteem om te gebruiken als een draagbare powerbank met een maximaal input- en outputvermogen van 18W
• USB-C-ingangspoort met QC snelladen
• 3 helderheidsniveaus en 2 speciale modi beschikbaar
• Meerdere instellingen voor belichtingsrichting beschikbaar
• Zeer doorschijnende PC-diffuser waardoor alle lichtbronnen goed worden verdeeld
• Een stroomindicator geeft het resterende batterijvermogen aan (Patentnr. ZL201220057767.4)
• De stroomindicator kan de batterijspanning weergeven (±0,1V)
• Aanbevolen om te worden gevoed door 1-2 x 21700 Li-ion batterijen en compatibel met 18650 en CR123 batterijen
• Automatische detectie van het batterijniveau en automatische toepassing van de optimale oplaadmodi tussen CC en CV
• Activeert te ver ontladen batterijen met beschermende circuits
• Locatie-indicatiefunctie
• Zeer efficiënt circuit met constante stroom levert stabiele output tot 150 uur
• Magnetische basis en hanger uitgerust voor meerdere omgevingen
• Behuizing gemaakt van duurzame en brandvertragende PC-materialen
• IP66-classificatie
• Schokbestendig tot 1 meter

Specificaties

Afmetingen: 129,3 mm×60,7 mm×31,2 mm (5,09"×2,39"×1,23")
Gewicht: 136 g (4,8 oz)

Accessoires

USB-C-oplaadkabel, reserve-O-ring (voor de diffuser), 18650/CR123 batterijmagazijn x 2

Batterijopties

Opmerking:

1. De USB-outputfunctie is niet beschikbaar bij gebruik van CR123- en RCR123-batterijen.
2. NITECORE 21700 i Serie batterijen zijn niet compatibel met de LR60.
3. Het wordt aanbevolen om 21700-batterijen te gebruiken met een lengte korter dan 76 mm (2,99").

Technische gegevens

Gebruik van 2 x 21700 batterijen:

Opmerking: De vermelde gegevens zijn gemeten met behulp van 2 x 21700 Li-ion batterijen (5.000 mAh) onder laboratoriumomstandigheden wanneer alle belichtingsrichtingen van het product zijn ingeschakeld.
De gegevens kunnen variëren bij gebruik in de praktijk als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.

Gebruik van 2 x 18650 batterijen:

Opmerking: De vermelde gegevens zijn gemeten met behulp van 2 x 18650 Li-ion batterijen (3.500 mAh) onder laboratoriumomstandigheden wanneer alle belichtingsrichtingen van het product zijn ingeschakeld.
De gegevens kunnen variëren bij gebruik in de praktijk als gevolg van verschillend batterijgebruik of omgevingsomstandigheden.

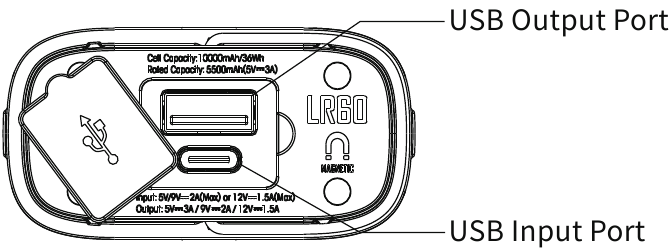

Oplaadfunctie

Gebruikt als campinglantaarn

Batterij installatie

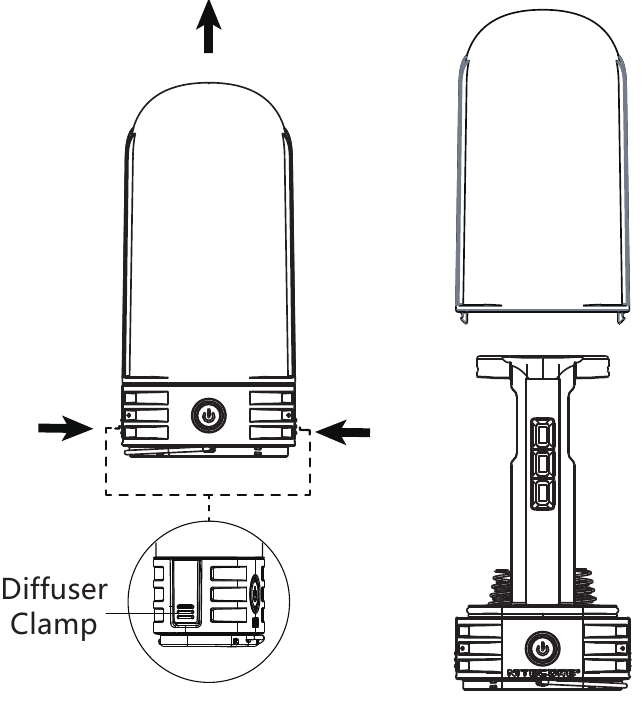

1. Zoals afgebeeld, houdt u beide klemmen van de diffuser aan beide zijden van de LR60 ingedrukt en trekt u omhoog om de diffuser te verwijderen.

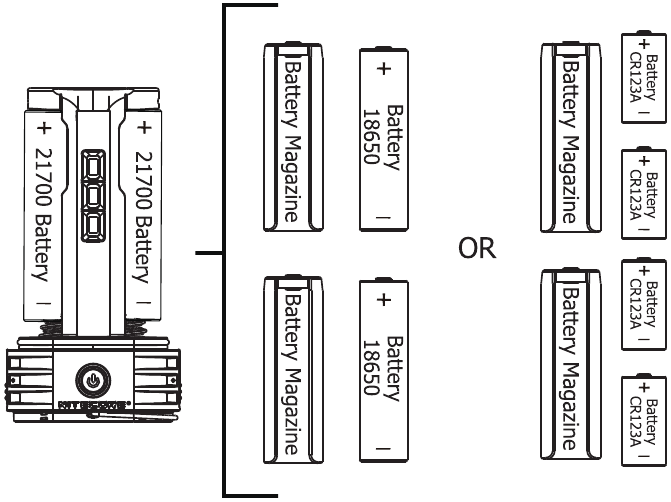

2. Plaats de batterijen volgens de polariteitsmarkeringen op de sleuven. (De LR60 kan ook worden gevoed met 1 x 21700/18650 batterij of 2 x CR123/RCR123 batterijen, maar met een kortere brandduur.)

3. Plaats de diffuser terug totdat een klik hoorbaar is om aan te geven dat de diffuser volledig is vastgeklemd.

Waarschuwingen:

1. De LR60 is beperkt tot het opladen van 21700 Li-ion oplaadbare batterijen met knop of 18650 in batterijmagazijnen.
2. Meng GEEN batterijen van verschillende types, vermogensniveaus, merken of modellen.

Dubbele aan/uit-knoppen

De LR60 is uitgerust met dubbele aan/uit-knoppen aan beide zijden van de basis die dezelfde functies uitvoeren.

Aan / Uit

Aan (On): Wanneer het licht uit is, houdt u beide knoppen ingedrukt totdat het LOW-niveau is bereikt.
Uit (Off): Wanneer het licht aan is, drukt u kort op beide knoppen om het uit te schakelen.

Helderheidsniveaus

Wanneer het licht aan is, drukt u kort op een van beide knoppen om door de volgende helderheidsniveaus te bladeren: MID – HIGH – LOW.

Instellingen voor belichtingsrichting

De LR60 heeft 3 beschikbare belichtingsrichtingen (boven- en beide zijkanten) voor verschillende behoeften, afhankelijk van de omgeving. Wanneer het licht aan is, houdt u een van beide knoppen ingedrukt om door de volgende richtingsinstellingen te bladeren: TOP – ONE SIDE – TOP+ONE SIDE – ALL. Laat los om de huidige richtingsinstelling te selecteren. (Deze functie heeft geheugen. Wanneer opnieuw geactiveerd, opent de LR60 automatisch het LOW-niveau van de eerder opgeslagen richtingsinstelling.)

Speciale modi (BEACON / SOS)

Wanneer het licht uit is, houdt u beide knoppen ingedrukt om door de volgende modi te bladeren: LOW – BEACON – SOS. Laat los om de huidige modus te selecteren. Het uitschakelen van het licht verlaat de speciale modi.

Locatie-indicatie

De LR60 is uitgerust met de locatie-indicatie. Met deze functie ingeschakeld, knippert de blauwe indicator aan de bovenkant van het product eenmaal per 2 seconden om de locatie van de LR60 aan te geven. Wanneer het licht aan is, houdt u beide knoppen langer dan 2 seconden ingedrukt om het licht uit te schakelen en toegang te krijgen tot de locatie-indicatie. Met 2 x 21700 Li-ion batterijen is de standby-tijd ca. 6 maanden met locatie-indicatie ingeschakeld en ca. 12 maanden met deze functie uitgeschakeld. Het opnieuw activeren van de LR60 schakelt deze functie uit.

Stroomindicatie

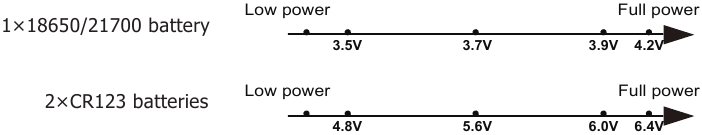

1. Wanneer de batterij is geplaatst, knippert de blauwe indicator om de batterijspanning weer te geven (±0,1V). Wanneer de batterijspanning bijvoorbeeld 4,2V is, knippert de stroomindicator 4 keer, gevolgd door een pauze van 1,5 seconden en nog 2 keer knipperen. Verschillende spanningen vertegenwoordigen de overeenkomstige resterende batterijvermogensniveaus:

   Opmerking: Deze functie is alleen van toepassing op de eerste geplaatste 1 x 21700/18650 batterij of 2 x CR123/ RCR123 batterijen. Bij gebruik van 2 x CR123/RCR123 in serie, toont de indicator de gemiddelde spanning tussen de twee batterijen.
2. Wanneer het licht uit is, drukt u kort op een van beide knoppen en de stroomindicator knippert om het resterende vermogen van de batterijen aan te geven:
   • Drie keer knipperen geeft aan dat het vermogen boven 50% ligt.
   • Twee keer knipperen geeft aan dat het vermogen onder 50% ligt.
   • Eén keer knipperen geeft aan dat het vermogen onder 10% ligt.

Opmerking: De batterijen moeten worden vervangen of opgeladen wanneer de output zwak lijkt of het product niet meer reageert als gevolg van een laag vermogen.

Gebruikt als powerbank

USB-uitgang

De LR60 is uitgerust met een USB-uitgang om een extern USB-apparaat op te laden als powerbank.
Aansluiten op een extern apparaat: Sluit de LR60 aan op een extern USB-apparaat via de USB-oplaadkabel via de USB-uitgangspoort om te beginnen met opladen. (Output: 5V⎓3A / 9V⎓2A / 12V⎓1.5A)
Output indicatie: Tijdens het outputproces gaat de blauwe indicator constant branden.
Opmerking: Het licht van de LR60 wordt automatisch uitgeschakeld wanneer het USB-outputvermogen te hoog wordt met het licht aan.

USB-opladen

Aansluiten op een stroombron: Sluit de LR60 aan op een externe stroombron (een USB-adapter, een powerbank of andere USB-oplaadapparaten) via de USB-oplaadkabel via de USB-ingangspoort om te beginnen met opladen. (Input: 5V⎓2A / 9V⎓2A / 12V⎓1.5A)
Oplaadindicatie: Tijdens het laadproces knippert de blauwe indicator langzaam. Wanneer het laadproces is voltooid, gaat de blauwe indicator constant branden. De oplaadtijd voor 2 x 21700 Li-ion batterijen (5.000 mAh) met snelladen is ca. 4,5 uur.
Opmerking: Het licht van de LR60 kan nog steeds worden ingeschakeld tijdens het USB-invoerproces. (HIGH-niveau uitgesloten)

Activering van te ver ontladen Li-ion batterij

De LR60 is in staat om te ver ontladen Li-ion batterijen met een beschermend circuit te activeren. Na het plaatsen van de batterij test en activeert de LR60 de batterijen indien nodig.

Waarschuwingen

1.
   Mogelijke gevaarlijke straling! Kijk niet in het licht! Kan gevaarlijk zijn voor uw ogen.
2. Het product bevat sterke magnetische componenten. Plaats het NIET in de buurt van objecten die gevoelig zijn voor magnetische interferentie.
3. Zorg ervoor dat de batterij(en) is/zijn geplaatst volgens de polariteitsmarkeringen in de batterijsleuven. Het product werkt niet als de batterij(en) onjuist is/zijn geplaatst.
4. Het product is beperkt tot het opladen van 21700 Li-ion oplaadbare batterijen met knop of 18650 in batterijmagazijnen. Gebruik het NIET met andere soorten batterijen, omdat dit kan leiden tot batterijexplosie, barsten of lekken, waardoor materiële schade en/of persoonlijk letsel kan ontstaan.
5. Matige warmte van dit product is te verwachten tijdens het laad-/ontlaadproces, wat normaal is.
6. Laad GEEN onbeschermde, te ver ontladen Li-ion batterijen op, anders kan dit leiden tot brand of zelfs batterijexplosies.
7. Demonteer of wijzig het apparaat NIET, omdat dit de productgarantie ongeldig maakt en het product kan beschadigen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
