Satel INT-E - Zone Expander Handleiding

KENMERKEN

• 8 programmeerbare bedrade zones:
  • ondersteuning voor NO- en NC-type detectoren, evenals rolluik- en trillingsdetectoren;
  • ondersteuning voor Single EOL-, Double EOL- en Triple EOL-configuratie (Triple EOL bij gebruik met INTEGRA Plus-bedieningspanelen);
  • programmeren van eindweerstandwaarden.
• NC-type sabotage-ingang.
• Kan worden geïntegreerd met een speciale voedingseenheid (werking in de modus "expander met voeding").
• Aansluitbaar op RS-485-bus (firmware-update via de bus).

De INT-E-expander maakt het mogelijk het systeem uit te breiden met 8 programmeerbare bedrade zones. De expander werkt met INTEGRA-, INTEGRA Plus-, VERSA- en CA-64-bedieningspanelen.

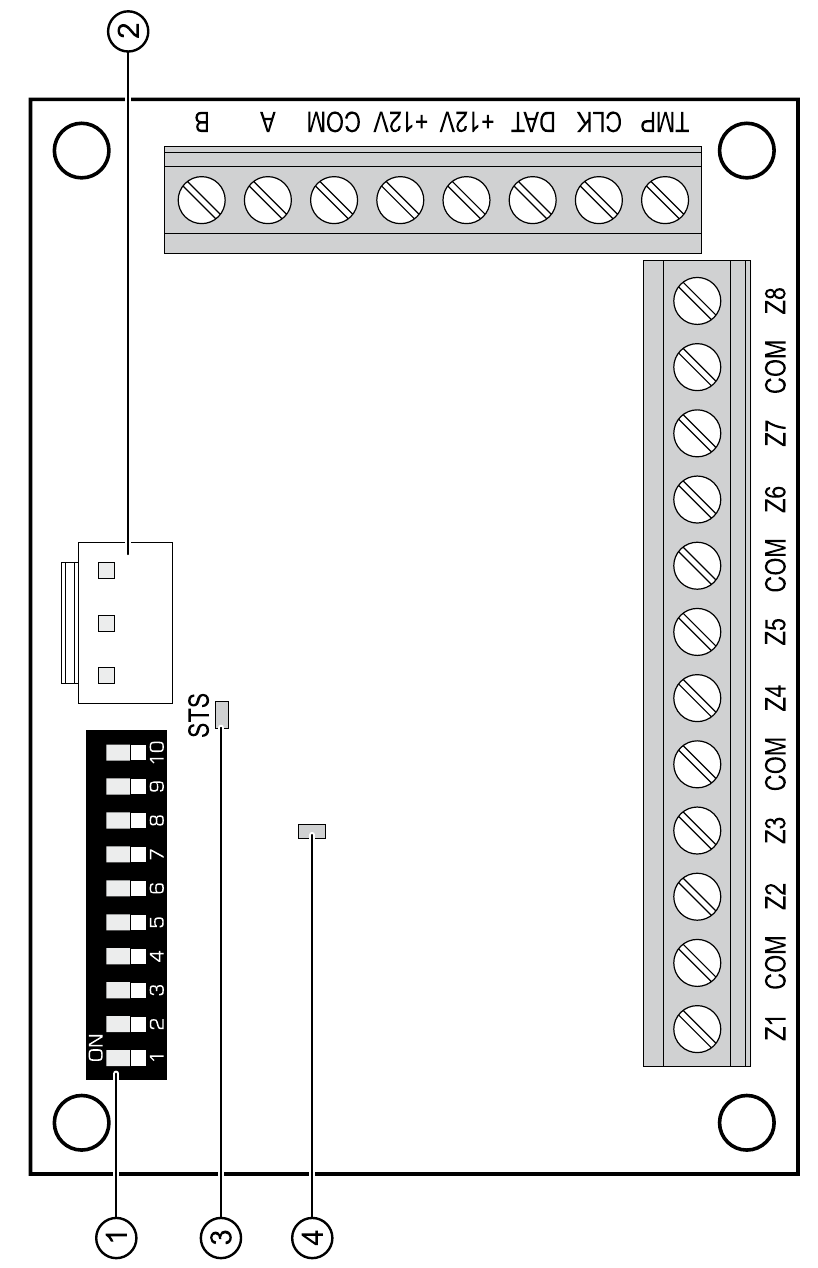

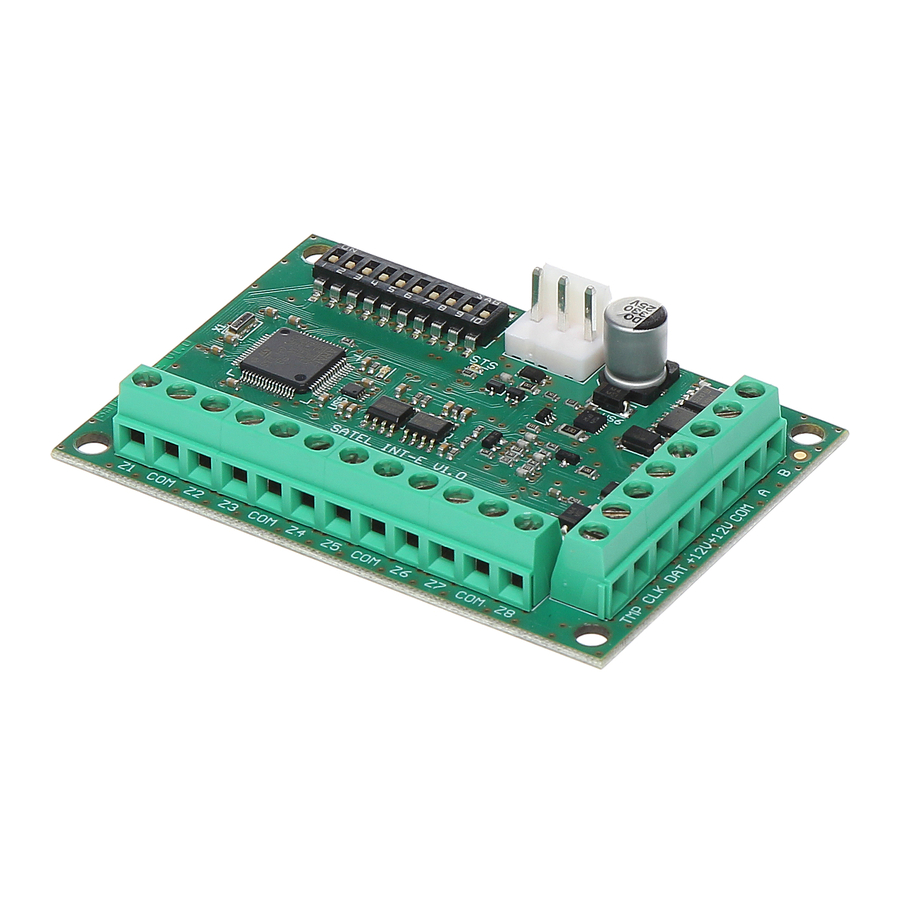

ELEKTRONICA BOARD

Figuur 1

Verklaringen bij Fig. 1:

1. DIP-switches (zie: DIP-SCHAKELAARS).
2. connector voor een speciale voedingseenheid (bijv. APS-412). Als een voeding is aangesloten op de connector, wordt de expander geïdentificeerd als een expander met voeding.
3. STS LED die de status aangeeft van de voeding die is aangesloten op de connector:

• AAN (ON) – voeding werkt normaal,
• knipperend – voeding meldt een probleem.

4. LED die de status aangeeft van de communicatie met het bedieningspaneel:

• AAN (ON) – geen communicatie met het bedieningspaneel,
• knipperend – communicatie met het bedieningspaneel OK.

Beschrijving van de terminals:

Sluit geen stroom aan op de terminals als de speciale voedingseenheid is aangesloten op de connector op de elektronica board.

DIP-SCHAKELAARS

De DIP-schakelaars 1-5 worden gebruikt voor het instellen van het adres. Aan elke schakelaar is een numerieke waarde toegewezen. In de OFF-positie is de waarde 0. Numerieke waarden die zijn toegewezen aan afzonderlijke schakelaars in de ON-positie, worden weergegeven in Tabel 1. De som van de numerieke waarden die zijn toegewezen aan schakelaars 1-5, betekent het adres dat op de module is ingesteld. Het adres moet verschillen van dat van de andere modules die zijn aangesloten op de communicatiebus van het bedieningspaneel. Als de module wordt gebruikt in combinatie met het VERSA-bedieningspaneel, moet een adres uit het bereik van 12 (0Ch) tot 14 (0Eh) worden ingesteld.

TABEL 1.

Met de DIP-schakelaar 10 kunt u definiëren hoe de expander wordt geïdentificeerd door het bedieningspaneel (zie: Tabel 2). Als de speciale voedingseenheid is aangesloten op de connector op de elektronica board, wordt het apparaat geïdentificeerd als een expander met voeding. Functionele verschillen als gevolg van identificatie van de expander worden weergegeven in Tabel 3.

TABEL 2.

TABEL 3.

	INT-E INT-EPS	CA-64 Ei CA-64 EPSi	CA-64 E CA-64 EPS
ondersteuning voor rolluik- / trillingsdetectoren			–
ondersteuning voor Triple EOL-configuratie (INTEGRA Plus)		–	–
programmeren van eindweerstandwaarden			–

Opmerkingen:

• De expander wordt geïdentificeerd als INT-E / INT-EPS door INTEGRA / INTEGRA Plus-bedieningspanelen met firmwareversie 1.12 of nieuwer.
• De schakelaar 10 moet in de AAN (ON) -positie worden gezet als de expander is aangesloten op de volgende bedieningspanelen:
  • CA-64;
  • INTEGRA met firmwareversie van 1.00 tot en met 1.04. Als de schakelaar in de UIT (OFF)-positie staat, kan het bedieningspaneel de expander niet identificeren.

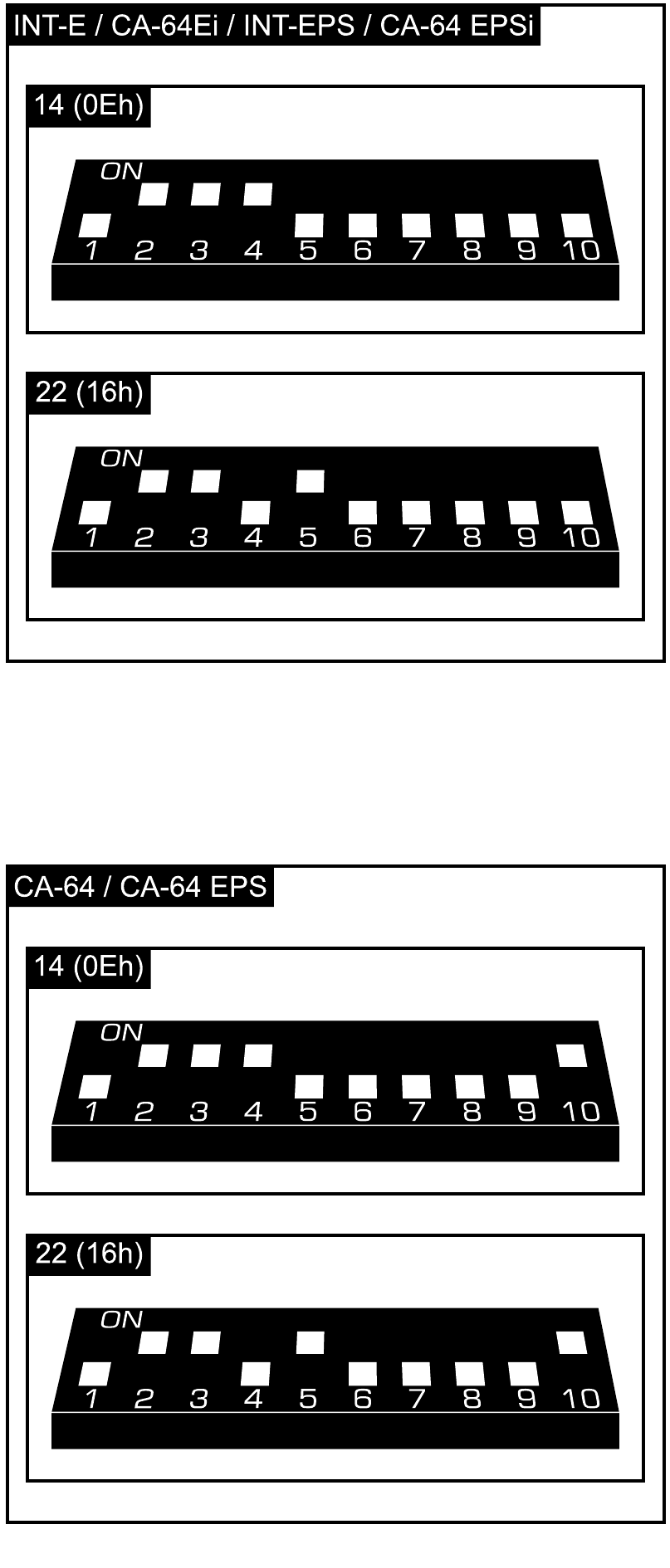

Figuur 2

Fig. 2. Toont enkele voorbeelden van DIP-schakelaar instellingen (adres 14 (0Eh) is een van de adressen die vereist zijn voor de werking van de expander met VERSA-bedieningspanelen).

INSTALLATIE EN OPSTARTEN

Schakel de stroom uit voordat u elektrische aansluitingen maakt.

De expander is ontworpen voor installatie binnenshuis.

1. Bevestig de elektronica board van de expander in de behuizing.
2. Stel met behulp van de DIP-schakelaars het juiste expanderadres in en definieer hoe het moet worden geïdentificeerd.
3. Sluit de CLK-, DAT- en COM-terminals aan op de overeenkomstige terminals van de communicatiebus van het bedieningspaneel (zie: installateurshandleiding voor alarmbedieningspaneel). Het wordt aanbevolen om een niet-afgeschermde niet-getwiste kabel te gebruiken om de verbinding te maken. Als u het getwiste paar kabeltype gebruikt, onthoud dan dat CLK- (klok) en DAT- (data) signalen niet door één paar getwiste geleiders mogen worden verzonden. De geleiders moeten in één kabel worden geleid.
4. Als de expander het sabotagecontact van de behuizing moet bewaken, sluit u de draden van het sabotagecontact aan op de TMP- en COM-terminals. Als de expander het sabotagecontact van de behuizing niet moet bewaken, sluit u de TMP-terminal aan op de COM-terminal van de expander.
5. Sluit detectoren aan op de expanderzones (raadpleeg de installateurshandleiding van het alarmbedieningspaneel voor een beschrijving van hoe de detectoren moeten worden aangesloten).
6. Afhankelijk van de geselecteerde methode van expandervoeding, sluit u de speciale voedingseenheid aan op de connector op de elektronica board van de expander of sluit u de voedingsdraden aan op de +12V- en COM-terminals (de expander kan rechtstreeks worden gevoed vanuit het bedieningspaneel, vanuit een expander met voeding of vanuit een voedingseenheid).

De expander mag niet tegelijkertijd vanuit beide bronnen worden gevoed.

7. Schakel het alarmsysteem in.
8. Start de identificatiefunctie in het bedieningspaneel. Nadat de expanderidentificatie is voltooid, krijgen de zones hun respectievelijke nummers in het alarmsysteem toegewezen. De zone nummering regels worden beschreven in de handleiding van het bedieningspaneel. Het bedieningspaneel bewaakt de aanwezigheid van de geïdentificeerde modules. Als de module is losgekoppeld van de communicatiebus, de positie van de DIP-schakelaars is gewijzigd of het apparaat is vervangen door een ander apparaat met DIP-schakelaars die op dezelfde manier zijn ingesteld, wordt een sabotagealarm geactiveerd.

DE EXPANDER-FIRMWARE UPDATEN

Sluit met behulp van de RS-485-bus de expander aan op de ACCO-USB-converter en sluit vervolgens de converter aan op de computer (zie: ACCO-USB-converterhandleiding). U kunt een programma voor het updaten van de expander-firmware en een gedetailleerde beschrijving van de firmware-updateprocedure vinden op de www.satel.eu website.

SPECIFICATIES

De conformiteitsverklaring kan worden geraadpleegd op www.satel.eu/ce
