KENMERKEN
De CA-64 EPS zone-uitbreiding kan worden gebruikt in combinatie met CA-64, INTEGRA en VERSA centrales. Deze handleiding is van toepassing op de uitbreiding met elektronicaversie 2.3 en firmwareversie 4.00 (of nieuwer).
- 8 programmeerbare zones:
- ondersteuning voor NO- en NC-type detectoren, evenals rolluikbewegingsdetectoren en trillingsdetectoren;
- ondersteuning voor enkelvoudige EOL- en dubbele EOL-lussen.
- Programmeerbare waarde van eindweerstanden.
- Extra sabotage-ingang, NC-type.
- 1.2 A schakelende voeding.

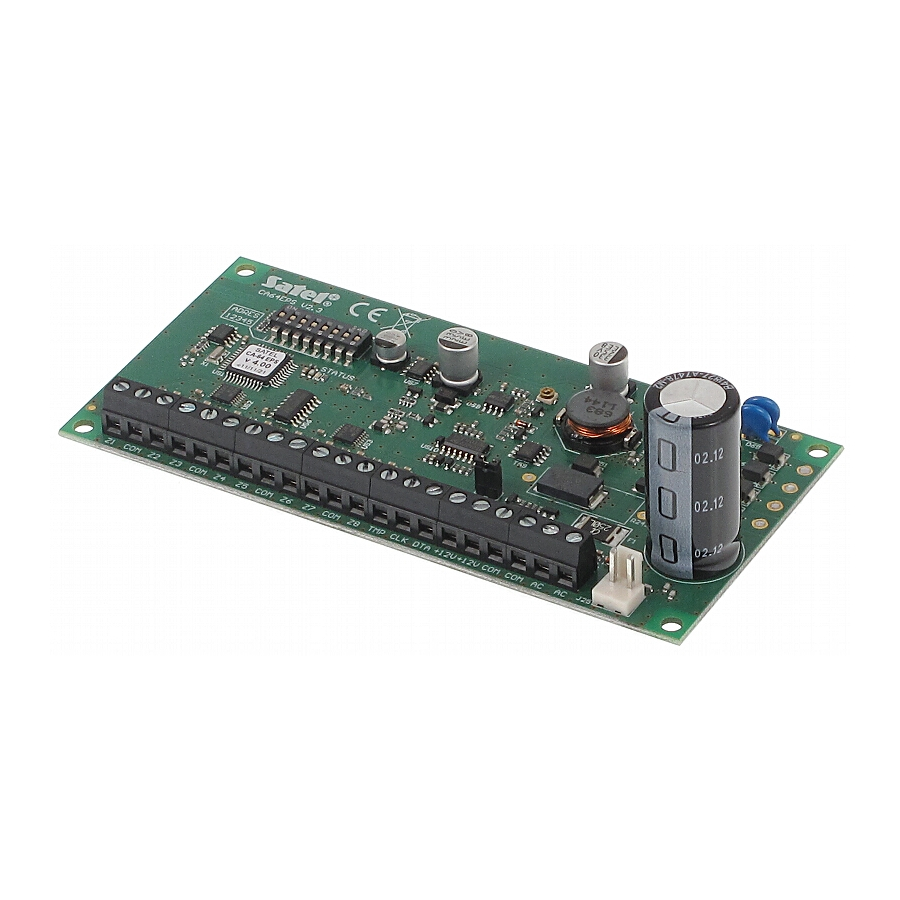

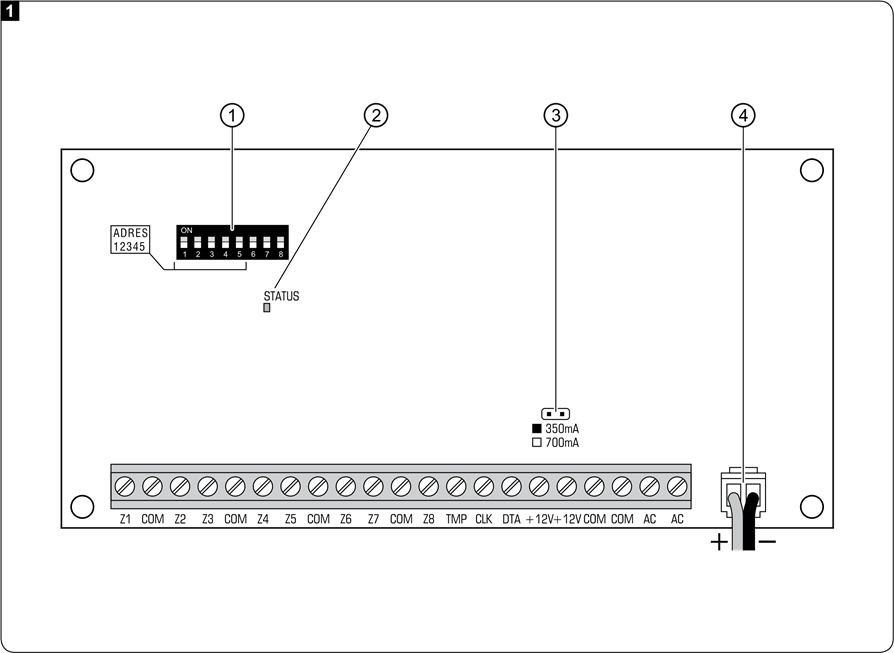

FIGUUR 1. Aanzicht van de elektronica printplaat van de uitbreiding.
- een set DIP-switches (zie: DIP-SCHAKELAARS).
- STATUS LED:
- knipperend – gegevensuitwisseling met het paneel;
- brandend – geen communicatie met het bedieningspaneel.
- pinnen om de laadstroom van de batterij in te stellen:
- pinnen kortgesloten – 350 mA
- pinnen open – 700 mA
- draden om de batterij aan te sluiten (12 V loodzuur batterij). Als de batterijspanning gedurende 12 minuten (3 batterijtesten) onder 11 V zakt, zal de uitbreiding een batterijfout aangeven. Wanneer de spanning daalt tot ongeveer 9,5 V, wordt de batterij losgekoppeld.
Beschrijving van de terminals:
Z1...Z8 – zones.
COM – gemeenschappelijke aarde.
TMP – sabotage lus ingang (NC) – als er geen sabotage contact is aangesloten op deze terminal, moet deze worden kortgesloten met de gemeenschappelijke aarde.
CLK – clock (klok).
DTA – data (gegevens).
+12V – voeding uitgang. Een apparaat dat een 12 V DC voeding nodig heeft, kan op deze uitgang worden aangesloten. De som van de stromen die worden verbruikt door de apparaten die vanuit de uitbreiding worden gevoed en de batterijlaadstromen, mag de uitgangsstroom van de voeding niet overschrijden.
AC – voeding ingang (vereiste transformator: 18 V AC, 40 VA).
DIP-SCHAKELAARS
Gebruik de schakelaars 1-5 om een adres in te stellen. Het adres moet verschillen van dat van de andere modules die zijn aangesloten op de communicatiebus van het alarmbedieningspaneel. In het geval van interactie met het VERSA-bedieningspaneel moet een adres uit het bereik van 12 (0Ch) tot 14 (0Eh) worden ingesteld. Om het adres van de uitbreiding te bepalen, telt u de waarden op die op de afzonderlijke schakelaars zijn ingesteld, zoals weergegeven in de tabel.
| DIP-schakelaar nummer | 1 | 2 | 3 | 4 | 5 |
| Numerieke waarde* | 1 | 2 | 4 | 8 | 16 |
*voor schakelaar in AAN-positie
De schakelaars 6 en 7 moeten in de UIT-positie staan.
Gebruik schakelaar 8 om te bepalen hoe de uitbreiding door het bedieningspaneel wordt geïdentificeerd:
UIT – CA-64 EPS. De uitbreiding ondersteunt geen rolluikbewegingsdetectoren en trillingsdetectoren. Het programmeren van de waarde van de eindweerstanden is niet beschikbaar.
AAN – CA-64 EPSi. De uitbreiding ondersteunt rolluikbewegingsdetectoren en trillingsdetectoren. Het programmeren van de waarde van de eindweerstanden is beschikbaar (zorg ervoor dat een geschikte waarde is geprogrammeerd).
Schakelaar 8 moet in de UIT-stand staan voor het CA-64-bedieningspaneel en voor de INTEGRA-panelen met firmware tot en met versie 1.04. Deze bedieningspanelen ondersteunen de CA-64 EPSi-uitbreiding niet.

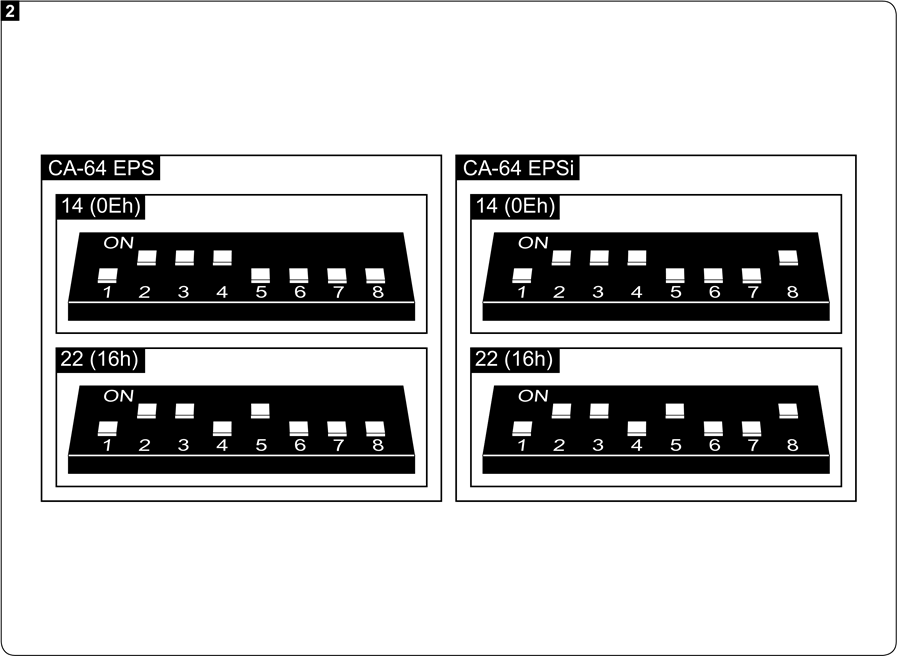

FIGUUR 2. Voorbeelden van adresinstelling (adres 14 (0Eh) is een van de vereiste adressen voor interactie met de VERSA-serie bedieningspanelen).

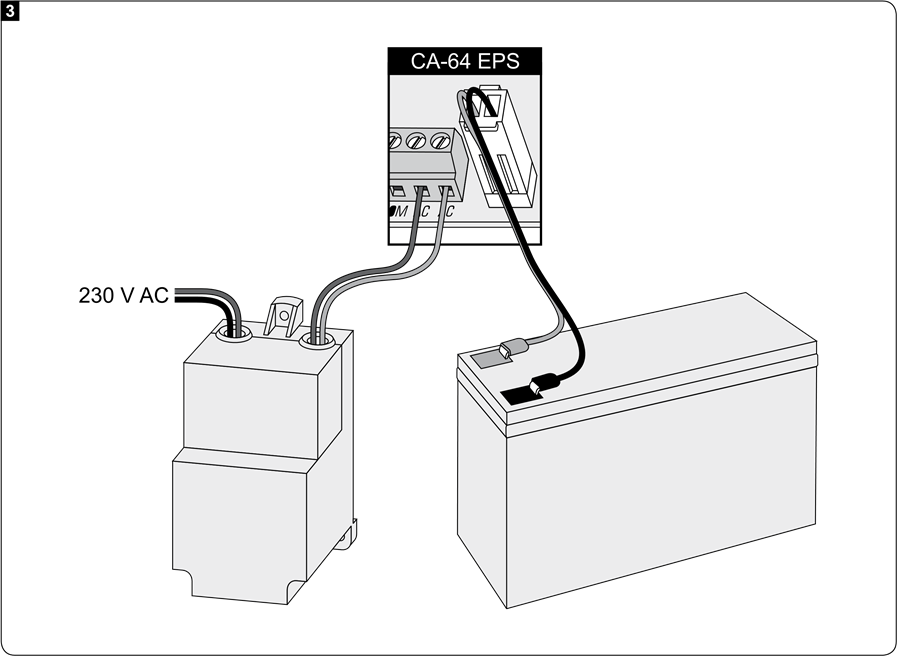

FIGUUR 3. Aansluiten van de voeding.
INSTALLATIE EN OPSTARTEN
Schakel de stroom uit voordat u elektrische aansluitingen maakt. Sluit nooit twee apparaten met een voeding aan op één transformator.
Voordat u de transformator op een 230 V AC-circuit aansluit, moet u ervoor zorgen dat het circuit spanningsloos is.
Sluit nooit een ontladen batterij aan op de uitbreiding (wanneer de spanning over de batterijklemmen zonder aangesloten belasting lager is dan 11 V).
De uitbreiding moet binnenshuis worden geïnstalleerd, in ruimtes met een normale luchtvochtigheid. De aansluitingen moeten worden gemaakt met de typische niet-afgeschermde rechte kabel (het gebruik van een „twisted pair"-kabel wordt niet aanbevolen).
- Bevestig de uitbreidingskaart in de behuizing.
- Stel met behulp van de DIP-schakelaars het geschikte uitbreidingsadres in en definieer hoe het moet worden geïdentificeerd.
- Sluit de CLK-, DTA- en COM-terminals aan op de bijbehorende terminals van de communicatiebus van het bedieningspaneel (zie: installateurshandleiding voor het alarmbedieningspaneel). De draden moeten in één kabel worden gelegd.
- Sluit het sabotagecontact van de behuizing aan op de TMP- en COM-terminals (of sluit de TMP-terminal kort met de COM-terminal).
- Voltooi de zonebedrading (raadpleeg de installateurshandleiding van het alarmbedieningspaneel voor een beschrijving van de bedrading).
- Sluit de primaire wikkeling van de transformator aan op een 230 V AC-circuit. Zorg ervoor dat het geselecteerde circuit wordt beschermd door een geschikte beveiliging en te allen tijde onder spanning blijft staan (schakel het circuit spanningsloos voordat u de transformator aansluit).
- Sluit de secundaire wikkeling van de transformator aan op de AC-terminals van de uitbreiding.
- Stel met behulp van de jumper de laadstroom van de batterij in (350 mA of 700 mA).
- Sluit de batterij aan op de daarvoor bestemde draden (positieve terminal op RODE draad, negatieve terminal op ZWARTE draad). De uitbreiding start niet na het aansluiten van alleen de batterij. De batterij zorgt voor noodstroomvoorziening in geval van een stroomstoring.
- Schakel het 230 V AC-circuit in.
- Start de identificatiefunctie in het bedieningspaneel. Wanneer de identificatie is voltooid, krijgen de zones respectieve nummers toegewezen in het alarmsysteem (de zone nummeringsregels worden beschreven in de handleiding van het alarmbedieningspaneel).

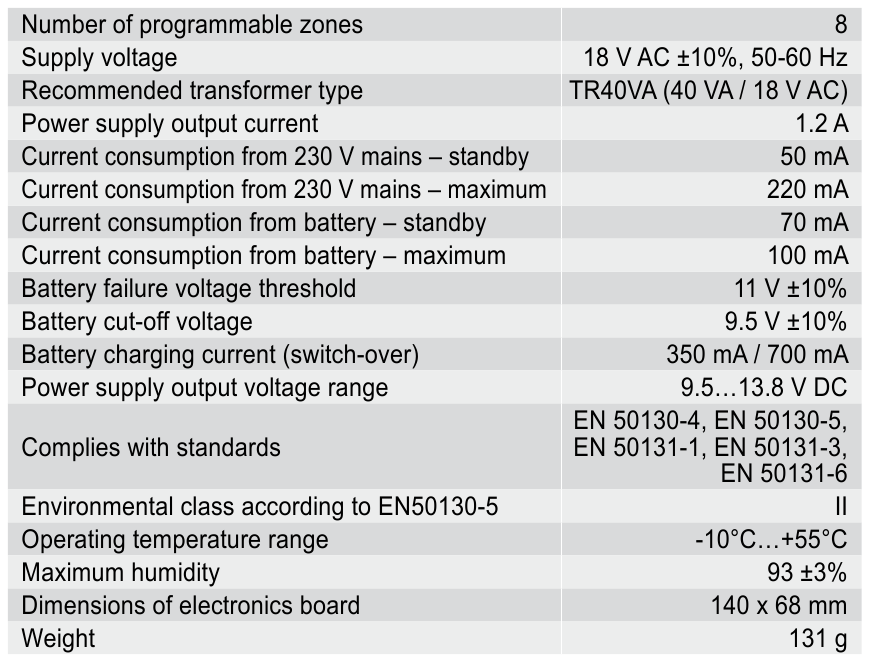

SPECIFICATIES
