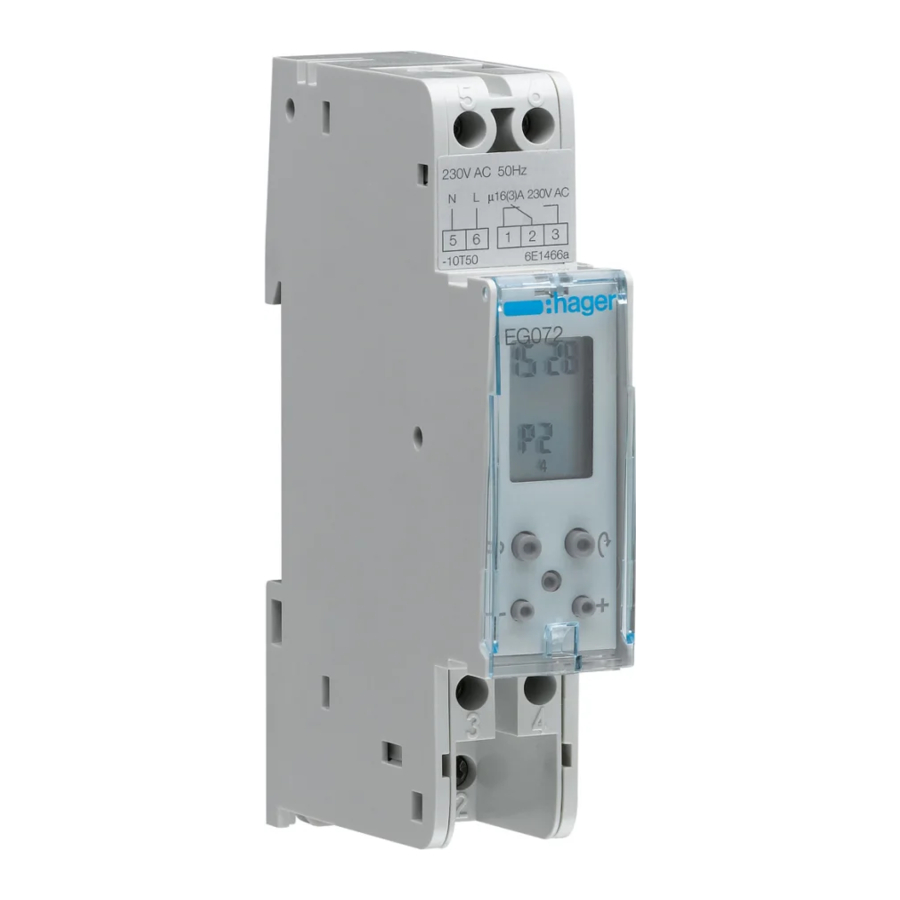

Hager EG072 - Handleiding tijdschakelaar

Functie

De EG072 is een tijdschakelaar waarmee u automatisch een apparaat of elektrisch circuit vanaf uw bord kunt aansturen.

Het is uitgerust met tien vooraf opgenomen programma's (P0 tot P9), waarvan op sommige (P2 tot P9) tijdschema's kunnen worden aangepast aan uw behoeften, door start- en stoptijden te kiezen.

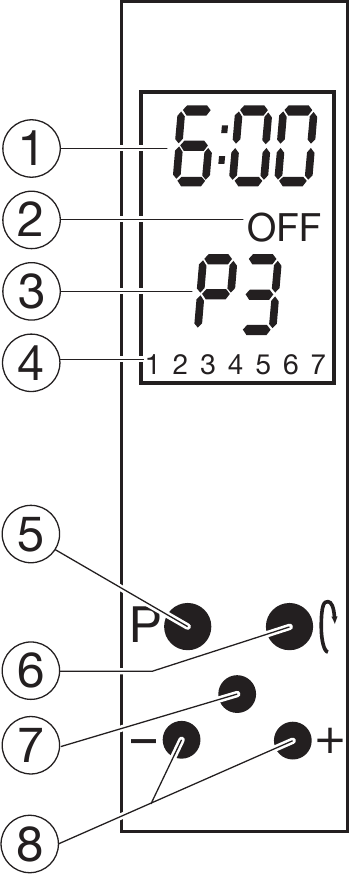

Presentatie

Op het scherm

1. Huidige tijd.
2. Status van het circuit (ON (Aan) of OFF (Uit)).
3. Huidig programma.
4. Dagen waarop het programma van toepassing is
   1 = maandag, 2 = dinsdag, enz. tot 7 = zondag).

De knoppen

5. Keuze van programma.
6. Scrollen door programmeertijden.
7. Reset: om de tijdschakelaar op nul te zetten.
8. Less (minder) en more (meer): de tijd instellen en de programmeertijden wijzigen.

De tijd en datum instellen

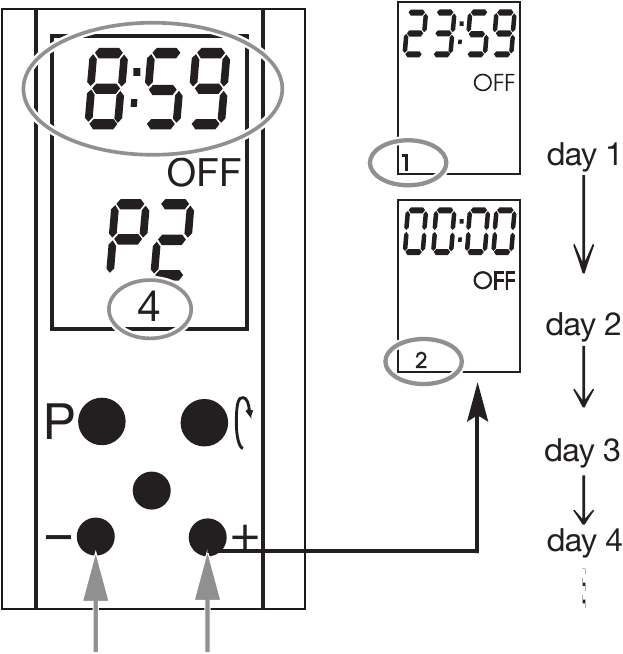

bijv.: 8.59-dag 4 (donderdag)

Scroll met - of + door de 24 uren van de opeenvolgende dagen totdat u de gewenste dag en tijd bereikt.

Beschikbare programma's

Groepen dagen: 1-2-3-4-5-6-7

Tijdschakelaar

P	Dagen	Programma's
P0	1 → 7	OFF (Uit) kan niet worden gewijzigd
P1	1 → 7	ON (Aan) kan niet worden gewijzigd
P2	1 → 7
P3	1 → 7
P4	1 → 7
P5	1 → 5
	6 - 7	OFF (Uit)
P6	1 → 6
	7	OFF (Uit)
P7	1-2-4-5
	3 - 6
	7	OFF (Uit)
P8	1 → 5
	6 - 7
P9	1 → 5
	6 - 7

Een programma selecteren

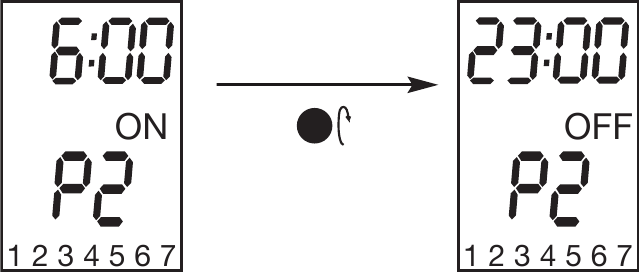

1. Druk meerdere keren op P totdat het gewenste programma (P0 tot P9) wordt weergegeven – bijv.: P2

2. Druk op om het weergegeven programma te bekijken.

3. Valideer door op P te drukken

Een programma wijzigen

1. Druk meerdere keren op P totdat het gewenste programma (P0 tot P9) wordt weergegeven – bijv. P3

2. Druk op om het weergegeven programma te bekijken.

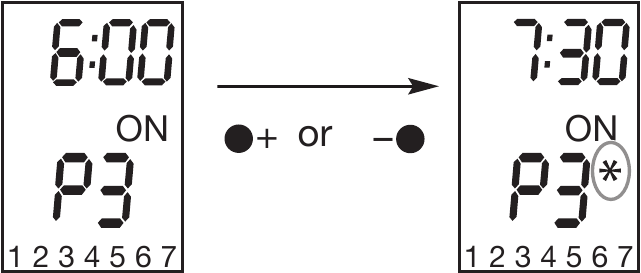

3. Wijzig indien nodig de inschakeltijden met behulp van de + of –knoppen.

   Een gewijzigde programmastap wordt aangegeven met het symbool . Voer bewerkingen 2 en 3 opnieuw uit om andere tijden in het programma te wijzigen. Voer bewerkingen 2 en 3 opnieuw uit om andere tijden in het programma te wijzigen.
4. Valideer door op P te drukken.
   De huidige tijd en dag worden weergegeven, samen met het symbool , dat de wijziging in het programma aangeeft.


Terugkeren naar een vooraf opgenomen programma

Druk op P: Geef de eerste stap van het programma weer.

Druk gedurende 4 seconden in.

Het symbool verdwijnt; de tijdschakelaar is teruggekeerd naar het vooraf opgenomen programma.

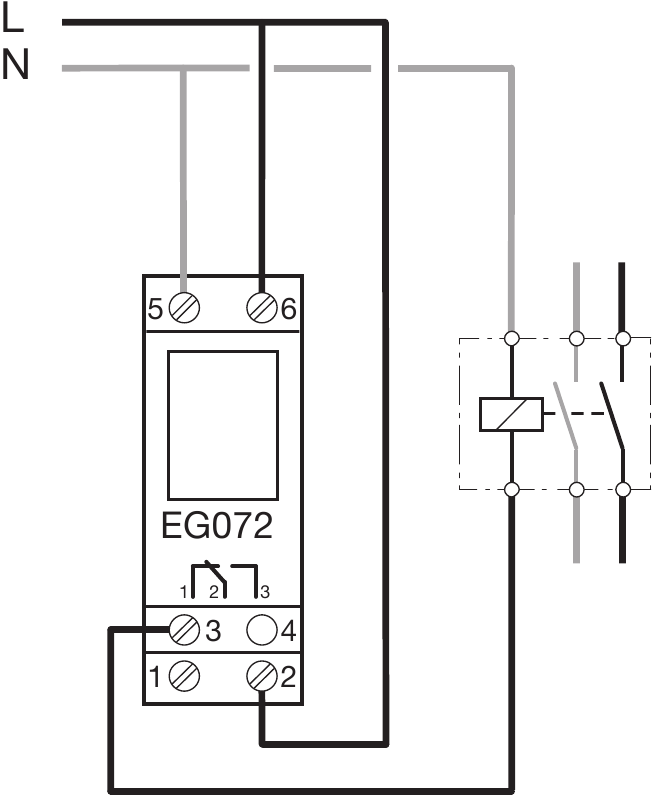

Elektrische aansluitingen

Technische specificaties

Technische specificaties

• Voeding: 230V~ +10%/-15% 50Hz/60Hz
• Stroomverbruik = 1 VA
• Output: 1 wisselcontact
• Uitschakelvermogen
  • Reductieve belasting µ 16A / 230 V~ AC1
  • Inductieve belasting µ 3A / 230 V~ cos φ = 0,6
• Beschermingsgraad: IP20
• Type isolatie: II
• Maximale werkhoogte: 2000m
• Nominale impulsspanning: 4 kV
• Stroomopwaartse stroomonderbreker: 16 A
• Spanning en stroom aangegeven voor de behoeften van EMC-emissietests: 230 Vv / 0,5 A

Onafhankelijk paneelmontage (DIN-rail) bedieningsapparaat

Functionele kenmerken

• Tijdprecisie: ±1min per dag bij 20°C
• Werkreserve door lithiumbatterij: 3 jaar accumulatie voor stroomonderbreking
• Actietype: 1B
• Vervuilingscategorie: 2
• Softwarestructuur: klasse A

Omgeving

• Bedrijfstemperatuur: -10 tot +50°C
• Opslagtemperatuur: -10 tot +60°C
• Vochtigheid: 90% bij 20°C
• Grootte: 1 (17.5 mm)

Aansluiting via schroefklem

• Max. geleiderdoorsnede: 4 mm²
• Min. geleiderdoorsnede: 1 mm²

Correcte verwijdering van dit product (Afgedankte elektrische en elektronische apparatuur).
(Van toepassing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen).

Deze markering op het product of de bijbehorende documentatie geeft aan dat het aan het einde van zijn levensduur niet met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u dit van andere soorten afval te scheiden en op verantwoorde wijze te recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen.

Huishoudelijke gebruikers dienen contact op te nemen met de winkelier waar ze dit product hebben gekocht, of met hun plaatselijke overheidsinstantie, voor informatie over waar en hoe ze dit artikel op een milieuvriendelijke manier kunnen laten recyclen.

Zakelijke gebruikers dienen contact op te nemen met hun leverancier en de voorwaarden van het aankoopcontract te controleren. Dit product mag niet met ander bedrijfsafval worden gemengd.

Bruikbaar in heel Europa en in Zwitserland

Dit apparaat mag alleen worden geïnstalleerd door een gekwalificeerde elektricien volgens de geldende installatienormen in het land.
