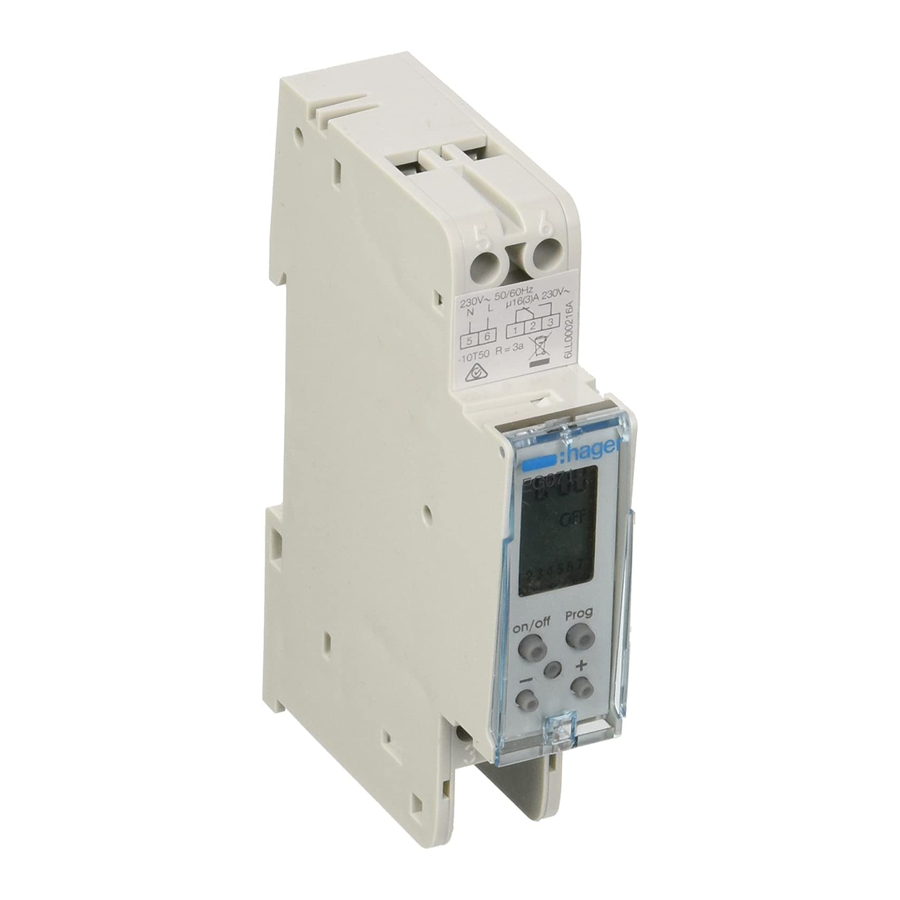

Hager EG071 - 1 Kanaals Schakeltimer Handleiding en Tutorial Video

Functie

De EG071 is een programmeerbare schakeltimer voor de automatische regeling van elektrische belastingen.
Hij is volledig programmeerbaar met maximaal 20 programmastappen. Elke programmastap kan worden toegepast op een of meer dagen, waardoor het gebruik van elke geheugenlocatie wordt gemaximaliseerd.
Het display knippert in geval van stroomuitval van het apparaat.
De voorkant is verzegelbaar, waardoor onbevoegde toegang na voltooiing van de programmering wordt voorkomen.

Presentatie

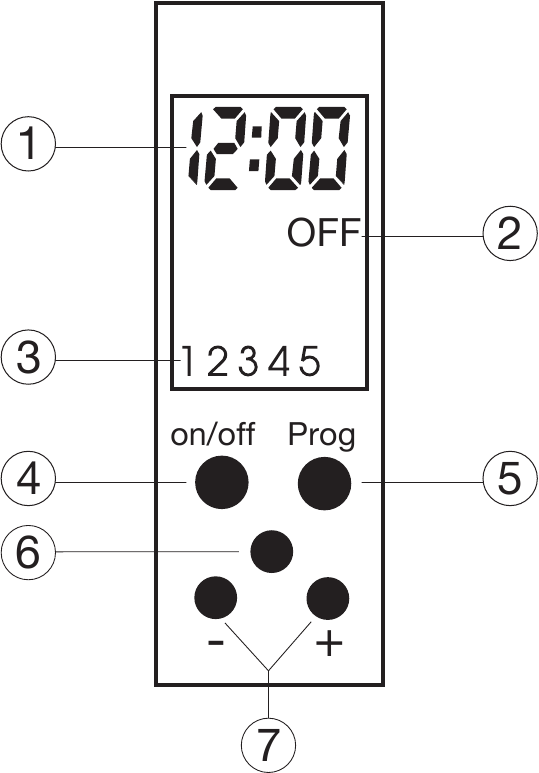

Display

1. tijd.
2. circuitstatus (AAN of UIT)
3. Dag van de week (1 = maandag, 2 = dinsdag.. 7 = zondag)

Knoppen

4. "on/off" (aan/uit) kiest of het circuit AAN of UIT staat.
5. "Prog" om het programma in te stellen en door de programmastappen te scrollen.
6. "reset" (reset)
7. "+" en "-": wijzigt instellingen.

Tijd- en daginstelling

Druk op de knop "+" of "-".
Een continue druk op deze knop scrollt omhoog of omlaag door minuten, uren en vervolgens dagen.

Programmeren

1. Om te beginnen met programmeren, drukt u op de knop "Prog", de eerste programmastap knippert.

2. Stel de schakeltijd in met de knop "+" of "-"
3. Gebruik de "on/off" (aan/uit) knop om te kiezen tussen circuit AAN en circuit UIT.
   AAN = contact tussen klemmen 2 en 3.
   UIT = contact tussen klemmen 1 en 2.
4. Voer de instellingen in door op "Prog" te drukken. U moet nu de dagen van de week kiezen waarop de instellingen van toepassing zijn.

5. Met de knoppen "+" en "-", geeft u de ene na de andere dag van de week weer en selecteert u met de knop "on/off" (aan/uit) of het programma op deze dag van toepassing is of niet. Dagen waarop de schakeling moet worden toegepast, moeten zichtbaar zijn aan de onderkant van het display, bijvoorbeeld 1 2 3 4 5 zichtbaar, wat betekent dat de schakeling van maandag tot en met vrijdag wordt toegepast.
6. Druk op "Prog" om deze programmastap in te voeren.
   Als er binnen 2 minuten geen knoppen worden ingedrukt, schakelt het apparaat terug naar de automatische modus zonder uw instellingen op te slaan.
7. Programmeer extra tijdinstellingen door stap 2 tot 6 hierboven te herhalen (max. 20).
   Om een programmastap te verwijderen, wijzigt u de schakeltijd met de knoppen "+" en "-", totdat het display --:-- weergeeft (tussen 23:59 en 00:00).
8. Om uw instellingen op te slaan en terug te keren naar de automatische modus, drukt u langer dan 2 seconden op "Prog".


Om het circuit AAN of UIT te zetten

1. druk op de "on/off" (aan/uit) knop. Het display knippert.

2. gebruik de "on/off" (aan/uit) knop om het circuit AAN of UIT te zetten.

Om terug te schakelen naar de automatische modus, drukt u langer dan 2 seconden op "on/off" (aan/uit).

Om uw instellingen te controleren

In automatische modus:
Druk herhaaldelijk op "Prog" om de dag, de tijd en de circuitstatus (AAN of UIT) weer te geven.
Om terug te schakelen naar de automatische modus, drukt u langer dan 2 seconden op "Prog".

Om de schakeltimer te resetten

Druk op de "reset" (reset) knop, het programma wordt geannuleerd.

Technische specificaties

Elektrische eigenschappen

• voedingsspanning: 230V +10%/-15% 50/60Hz
  240V~ +/-6% 50/60Hz
• stroomverbruik = 1 VA
• uitgang: 1 wisselcontact
  µ 16A - 230V AC1
  µ 3A - 230V cos ϕ = 0.6
• beschermingsgraad: IP20
• isolatieklasse: II
• maximale bedrijfshoogte: 2000m
• nominale stootspanning: 4 kV
• voorliggende stroomonderbreker: 16 A
• spanning en stroom aangegeven voor de behoeften van EMC-emissietests: 230V~ / 0,5 A

Onafhankelijk paneelmontage (DIN-rail) bedieningsapparaat

Functionele eigenschappen

• nauwkeurigheid: ±1min/dag bij 20°C
• gangreserve: lithiumbatterij totaal drie jaar
• actietype: 1B
• vervuilingscategorie: 2
• softwarestructuur: klasse A

Omgeving

• bedrijfstemperatuur; -10 tot +50°C
• opslagtemperatuur: -10 tot +60°C

Aansluiting tunnelklemmen

• flexibel: 0,5 tot 2,5 mm²
• stijf: 0,5 tot 4 mm²

Afmeting: (17,5 mm)

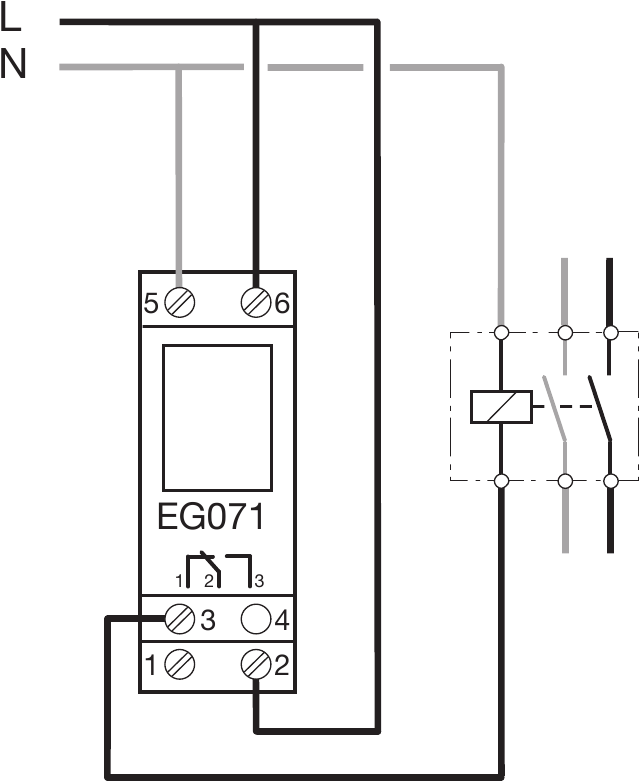

Elektrische aansluitingen

Garantie

NIET VAN TOEPASSING VOOR AUSTRALIË

Op hager producten wordt een garantieperiode van 24 maanden geboden, vanaf de fabricagedatum, met betrekking tot materiaal- of fabricagefouten. Als een product defect blijkt te zijn, moet het worden geretourneerd via de installateur en leverancier (groothandel).

Dit apparaat mag alleen worden geïnstalleerd door een gekwalificeerde elektricien in overeenstemming met de geldende installatienormen in het land.

Correcte verwijdering van dit product (Afgedankte elektrische & elektronische apparatuur)

(Van toepassing in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen).

Deze markering op het product of de bijbehorende documentatie geeft aan dat het aan het einde van zijn levensduur niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u dit van andere soorten afval te scheiden en op verantwoorde wijze te recyclen om het duurzame hergebruik van materiaalbronnen te bevorderen.
Huishoudelijke gebruikers dienen contact op te nemen met de winkelier waar ze dit product hebben gekocht, of met hun plaatselijke overheidsinstantie, voor informatie over waar en hoe ze dit item kunnen inleveren voor milieuvriendelijke recycling.
Zakelijke gebruikers dienen contact op te nemen met hun leverancier en de algemene voorwaarden van het aankoopcontract te controleren. Dit product mag niet worden gemengd met ander commercieel afval voor verwijdering.

Bruikbaar in heel Europa en in Zwitserland

Hager Controls S.A.S., 3 rue Saint-Nicolas, B P. 10140, 6 703 SAVERNE CEDEX, France - www.hager.com
