EverStart JUS750CE - 750 Amp Jump Starter met compressor - handleiding

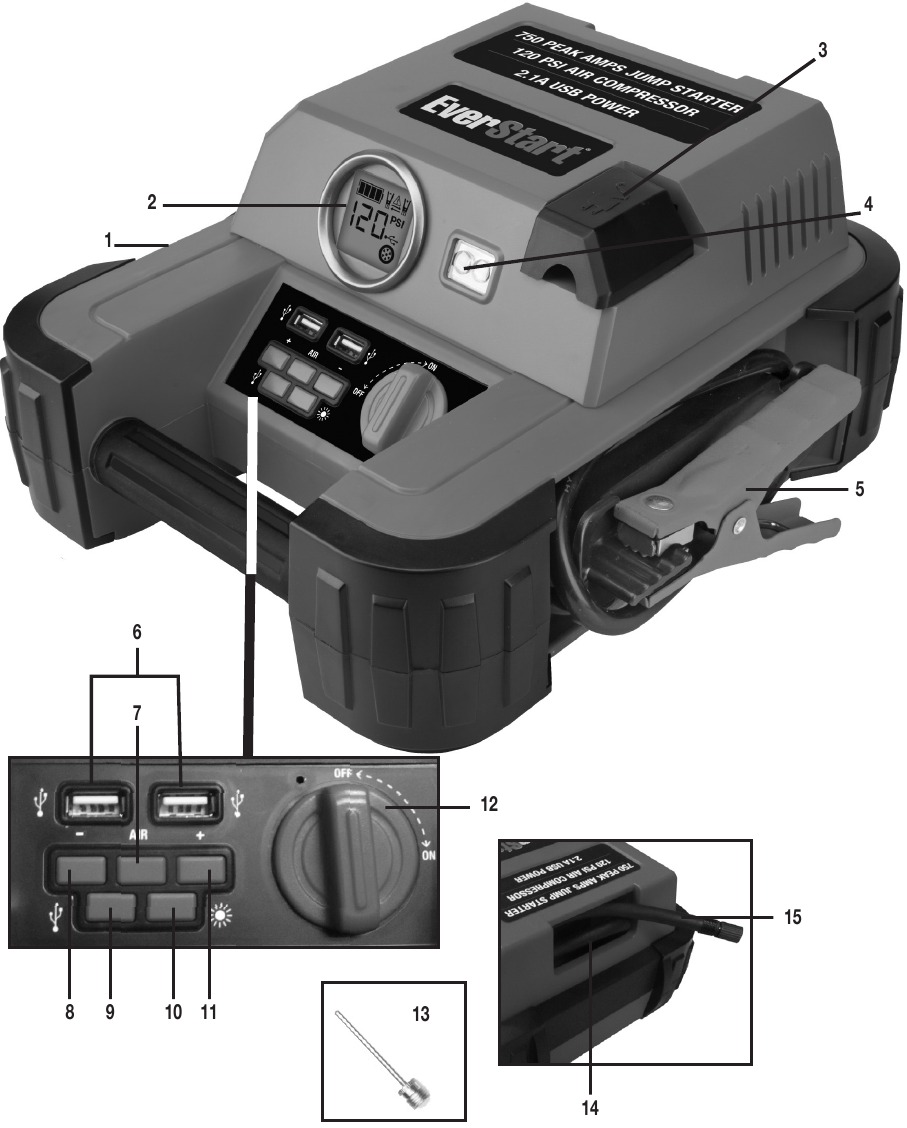

KENMERKEN

1. Negatieve (–) zwarte klem
2. LCD-scherm met achtergrondverlichting
3. Ingebouwde 120 volt AC-oplader (onder beschermkap)
4. 2-LED wit vlaklicht
5. Positieve (+) rode klem
6. USB-oplaadpoorten
7. Aan/uitknop compressor
8. Bedieningsknop om de compressordruk te verlagen (–)
9. Aan/uitknop USB
10. Aan/uitknop vlaklicht
11. Bedieningsknop om de compressordruk te verhogen (+)
12. Aan/uit-schakelaar jumpstarter
13. Mondstukadapter
14. Opbergruimte luchtslang
15. Luchtslang en Sure Fit mondstuk

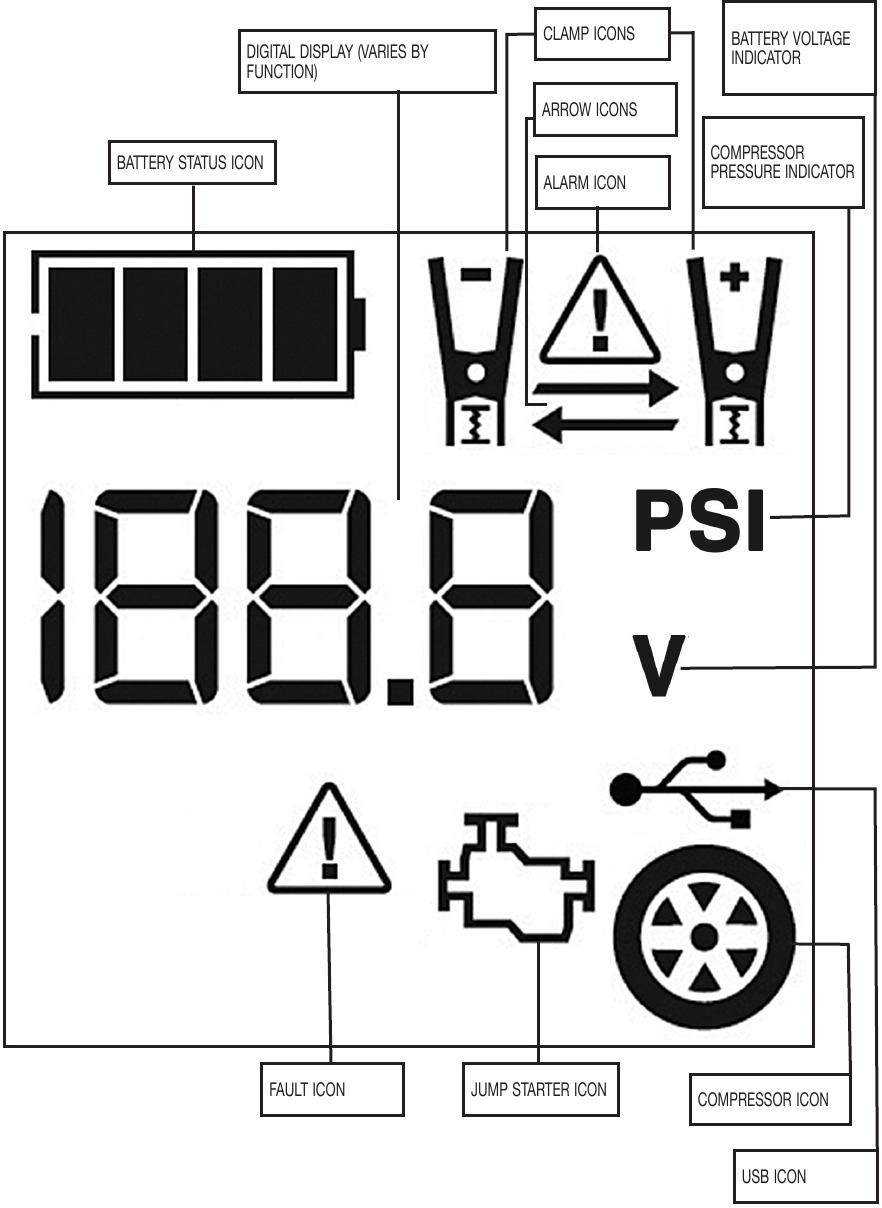

DIGITAAL LCD-SCHERM

VEILIGHEIDSRICHTLIJNEN/DEFINITIES

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel en/of materiële schade kan veroorzaken.
RISICO OP ONVEILIGE BEDIENING. Bij het gebruik van gereedschap of apparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op persoonlijk letsel te beperken. Onjuiste bediening, onderhoud of aanpassing van gereedschap of apparatuur kan leiden tot ernstig letsel en materiële schade. Er zijn bepaalde toepassingen waarvoor gereedschap en apparatuur zijn ontworpen. De fabrikant raadt ten zeerste aan dit product NIET te wijzigen en/of te gebruiken voor andere toepassingen dan waarvoor het is ontworpen. Lees en begrijp alle waarschuwingen en bedieningsinstructies voordat u gereedschap of apparatuur gebruikt.

LEES ALLE INSTRUCTIES

Lees alle instructies voordat u de jumpstarter gaat gebruiken. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN EN INSTRUCTIES

• Dit apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.

Risico op brand, elektrische schok, barstgevaar of letsel aan personen of eigendommen:

• Vermijd gevaarlijke omgevingen. Gebruik geen apparaten op vochtige of natte plaatsen. Gebruik geen apparaten in de regen.
• Houd kinderen uit de buurt. Alle bezoekers moeten op afstand van de werkplek worden gehouden.
• Kleed u correct. Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Rubberen handschoenen en stevig, slipvast schoeisel worden aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar vast te houden.
• Bewaar het apparaat binnenshuis wanneer het niet wordt gebruikt. Wanneer het niet in gebruik is, moeten apparaten binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats - buiten het bereik van kinderen.
• Maak geen misbruik van het snoer. Draag het apparaat nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• Koppel apparaten los. Koppel het apparaat los van de stroomvoorziening wanneer het niet in gebruik is, vóór onderhoud en bij het vervangen van accessoires.
• Aardlekbeveiliging (GFCI) moet worden voorzien in de circuits of stopcontacten die worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-bescherming die voor deze veiligheidsmaatregel kunnen worden gebruikt.
• Gebruik van accessoires en hulpstukken. Het gebruik van accessoires of hulpstukken die niet aanbevolen zijn voor gebruik met dit apparaat, kan gevaarlijk zijn. Raadpleeg het accessoiregedeelte van deze handleiding voor meer informatie.
• Blijf alert. Gebruik uw gezond verstand. Gebruik deze apparatuur niet als u moe of gehandicapt bent.
• Controleer op beschadigde onderdelen. Elk onderdeel dat beschadigd is, moet door de fabrikant worden vervangen voordat u het verder gebruikt. Gebruik de tool niet als de schakelaar hem niet in- en uitschakelt. Neem contact op met de fabrikant op 1-877-571-2391 voor meer informatie.
• Gebruik dit apparaat niet in de buurt van ontvlambare vloeistoffen of in een gasvormige of explosieve atmosfeer. Motoren in deze tools produceren normaal gesproken vonken en de vonken kunnen dampen ontsteken.
• Dompel dit apparaat nooit onder in water; stel het niet bloot aan regen, sneeuw en gebruik het niet als het nat is.
• Om het risico op elektrische schokken te verminderen, koppelt u het apparaat los van elke stroombron voordat u onderhoud pleegt of het schoonmaakt. Het uitschakelen van de bedieningselementen zonder loskoppelen vermindert dit risico niet.
• Deze apparatuur maakt gebruik van onderdelen (schakelaars, relais, enz.) die vonken produceren. Daarom MOET het apparaat, indien gebruikt in een garage of afgesloten ruimte, minimaal 45 cm boven de vloer worden geplaatst.
• Steek geen vreemde voorwerpen in de USB-poorten.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR HET OPLADEN VAN DIT APPARAAT

•
  Dit apparaat wordt gedeeltelijk opgeladen geleverd. Laad het apparaat volledig op met een verlengsnoer voor huishoudelijk gebruik gedurende 24 uur of totdat het batterijstatuspictogram 4 ononderbroken balken weergeeft voordat u het voor de eerste keer gebruikt. U kunt het apparaat niet overladen met behulp van de AC-oplaadmethode.
• Gebruik alleen de ingebouwde AC-oplader om dit apparaat op te laden.
• Alle functies moeten worden uitgeschakeld wanneer het apparaat wordt opgeladen of niet in gebruik is. Zorg ervoor dat alle schakelaars in de OFF-stand staan voordat u ze aansluit op een stroombron of belasting.

VERLENGSNOEREN:

Het gebruik van een onjuist verlengsnoer kan leiden tot brand- en elektrocutiegevaar. Wanneer u een verlengsnoer gebruikt, moet u ervoor zorgen dat het aantal, de grootte en de vorm van de pinnen van het verlengsnoer overeenkomen met die van de oplader; en zorg ervoor dat u er een gebruikt die zwaar genoeg is om de stroom te dragen die uw product verbruikt. Een te klein snoer veroorzaakt een spanningsval in de lijn, wat resulteert in verlies van vermogen en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het opgenomen vermogen op het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het maatnummer, hoe zwaarder het snoer.

• Wanneer een verlengsnoer wordt gebruikt, zorg er dan voor dat:
  • het aantal, de grootte en de vorm van de pinnen van het verlengsnoer overeenkomen met die van de oplader,
  • het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert,
  • de draaddikte groot genoeg is voor het AC-vermogen van de oplader.

Om het risico op letsel of schade aan eigendommen te verminderen: Trek aan de stekker van het verlengsnoer in plaats van aan het snoer wanneer u het loskoppelt van de ingebouwde 120 volt AC-oplader of het stopcontact.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR STARTHULP

Barstgevaar
Gebruik het apparaat niet voor het opladen van droge batterijen die vaak worden gebruikt bij huishoudelijke apparaten. Deze batterijen kunnen barsten en letsel aan personen en schade aan eigendommen veroorzaken. Gebruik het apparaat alleen voor het opladen/boosten van een loodzuuraccu. Het is niet bedoeld om stroom te leveren aan een laagspannings elektrisch systeem anders dan in een startmotortoepassing.

• Het gebruik van een hulpstuk dat niet door de fabrikant is geleverd, aanbevolen of verkocht en dat specifiek is bedoeld voor gebruik met dit apparaat, kan leiden tot een risico op elektrische schokken en letsel aan personen.

Risico op explosieve gassen

• Werken in de buurt van een loodzuuraccu is gevaarlijk. Batterijen genereren explosieve gassen tijdens normaal gebruik. Daarom is het van het grootste belang dat u, telkens voordat u de starthulp gebruikt, deze handleiding leest en de instructies nauwkeurig opvolgt.
• Volg deze instructies en de instructies van de batterijfabrikant en de fabrikant van alle apparatuur die u in de buurt van de batterij wilt gebruiken, om het risico op een batterijexplosie te verminderen. Lees de waarschuwingsmarkeringen op deze producten en op de motor.

Om het risico op letsel of schade aan eigendommen te verminderen:

• PROBEER NOOIT EEN BEVROREN ACCU TE STARTEN OF OP TE LADEN.
• Voertuigen met ingebouwde geautomatiseerde systemen kunnen beschadigd raken als de voertuigaccu wordt gestart. Lees voor het starten de handleiding van het voertuig om te controleren of externe starthulp geschikt is.
• Rook nooit en laat nooit een vonk of vlam in de buurt van de voertuigaccu, motor of het elektriciteitsstation komen
• Blijf uit de buurt van ventilatorbladen, riemen, katrollen en andere onderdelen die letsel aan personen kunnen veroorzaken.
• Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, kettingen en horloges wanneer u met een loodzuuraccu werkt. Een loodzuuraccu kan een kortsluitstroom produceren die hoog genoeg is om een ring of een soortgelijk metalen voorwerp aan de huid te lassen, wat een ernstige brandwond veroorzaakt.
• Draag geen vinyl kleding bij het starten van een voertuig. Wrijving kan gevaarlijke statische elektrische vonken veroorzaken.
• Wees extra voorzichtig om te voorkomen dat u een metalen gereedschap op de accu laat vallen. Het kan vonken of kortsluiting in de accu of een ander elektrisch onderdeel veroorzaken en kan een explosie veroorzaken.
• Startprocedures mogen alleen worden uitgevoerd in een veilige, droge en goed geventileerde ruimte.
• Bewaar altijd accuklemmen wanneer ze niet in gebruik zijn. Raak de accuklemmen nooit aan elkaar aan. Dit kan gevaarlijke vonken, elektrische vlamboog en/of een explosie veroorzaken.
• Wanneer u dit apparaat dicht bij de accu en motor van het voertuig gebruikt, plaatst u het apparaat op een vlakke, stabiele ondergrond en zorg ervoor dat u alle klemmen, snoeren, kleding en lichaamsdelen uit de buurt van bewegende voertuigonderdelen houdt.
• Zorg er altijd voor dat de rode en zwarte klemmen elkaar of een andere gemeenschappelijke metalen geleider niet raken - dit kan schade aan het apparaat veroorzaken en/of een vonk-/explosiegevaar creëren.
  • Voor negatief geaarde systemen sluit u de positieve (rode) klem aan op de positieve, niet-geaarde accupool en de negatieve (zwarte) klem op het chassis van het voertuig of het motorblok uit de buurt van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.
  • Voor positief geaarde systemen sluit u de negatieve (zwarte) klem aan op de negatieve, niet-geaarde accupool en de positieve (rode) klem op het chassis van het voertuig of het motorblok uit de buurt van de accu. Sluit de klem niet aan op de carburateur, brandstofleidingen of carrosserieonderdelen van plaatmetaal. Sluit aan op een zwaar metalen onderdeel van het frame of het motorblok.
• Als de klemmen onjuist zijn aangesloten met betrekking tot de polariteit, toont het LCD-scherm met achtergrondverlichting het batterijstatuspictogram, de batterijspanningsindicator en de klemiconen. Het alarmpictogram, de "+" en "–" tekens en de pictogrammen voor omgekeerde polariteit knipperen en het apparaat laat een continu alarm horen totdat de klemmen zijn losgekoppeld. Koppel de klemmen los en sluit ze opnieuw aan op de batterij met de juiste polariteit.
• Koppel altijd eerst de negatieve (zwarte) startkabel los, gevolgd door de positieve (rode) startkabel, behalve bij positief geaarde systemen.
• Stel de accu niet bloot aan vuur of intense hitte, aangezien deze kan exploderen. Voordat u de accu weggooit, moet u de blootliggende aansluitingen beschermen met zware elektriciteitstape om kortsluiting te voorkomen (kortsluiting kan leiden tot letsel of brand).
• Plaats dit apparaat zo ver mogelijk van de accu als de kabels toelaten.
• Zorg ervoor dat er nooit accuzuur in contact komt met dit apparaat.
• Gebruik dit apparaat niet in een afgesloten ruimte en beperk de ventilatie op geen enkele manier.
• Dit systeem is ontworpen om alleen te worden gebruikt op voertuigen met een 12 volt DC-accusysteem. Sluit niet aan op een 6 volt of 24 volt accusysteem.
• Dit systeem is niet ontworpen om te worden gebruikt als vervanging voor een voertuigaccu. Probeer geen voertuig te bedienen waarin geen accu is geïnstalleerd.
• Overmatig starten van de motor kan de startmotor van een voertuig beschadigen. Als de motor na het aanbevolen aantal pogingen niet start, stop dan met de startprocedure en zoek naar andere problemen die mogelijk moeten worden verholpen.
• Gebruik deze starthulp niet op een vaartuig. Het is niet gekwalificeerd voor maritieme toepassingen.
• Hoewel dit apparaat een niet-morsbestendige accu bevat, wordt aanbevolen om het apparaat rechtop te houden tijdens opslag, gebruik en opladen. Om mogelijke schade te voorkomen die de levensduur van het apparaat kan verkorten, moet u het beschermen tegen direct zonlicht, directe hitte en/of vocht.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR DE USB-POORTEN

• Steek geen vreemde voorwerpen in de USB-poorten.
• Sluit geen USB-hubs of meer dan één persoonlijk elektronisch apparaat aan op elke USB-poort.
• Gebruik dit apparaat niet om apparaten te bedienen die in totaal meer dan 2,1 ampère nodig hebben om te werken vanaf de USB-poorten.
• Sommige huishoudelijke USB-aangedreven elektronica werken niet met dit apparaat.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR COMPRESSOREN

Om het risico op letsel of schade aan eigendommen te verminderen:

• Laat de compressor nooit onbeheerd achter tijdens gebruik.
• Gebruik de compressor niet langer dan ongeveer 10 minuten continu, afhankelijk van de omgevingstemperatuur, omdat deze anders kan oververhitten. Dit kan de compressor beschadigen. Volg de instructies in het gedeelte "Draagbare compressor".

  Barstgevaar: Barstende artikelen kunnen ernstig letsel veroorzaken.
• Volg de instructies op de op te blazen artikelen zorgvuldig op.
• Overschrijd nooit de aanbevolen druk die wordt vermeld in de instructies op de op te blazen artikelen. Als er geen druk wordt vermeld, neem dan contact op met de fabrikant van het artikel voordat u het opblaast.
• Houd de druk te allen tijde in de gaten op het LCD-scherm.

EERSTE HULP

Zorg er bij het werken met loodzuuraccu's altijd voor dat er onmiddellijk hulp beschikbaar is in geval van een ongeval of noodgeval.

Draag altijd een beschermende bril wanneer u dit product gebruikt: contact met accuzuur kan blindheid en/of ernstige brandwonden veroorzaken. Wees op de hoogte van de eerste hulp procedures in geval van onopzettelijk contact met accuzuur.

Houd voldoende vers water en zeep in de buurt voor het geval dat accuzuur in contact komt met de huid.

• Huid: Als accuzuur in contact komt met de huid, spoel dan onmiddellijk met water en was daarna grondig met water en zeep. Raadpleeg onmiddellijk een arts als er roodheid, pijn of irritatie optreedt.
• Ogen: Als accuzuur in contact komt met de ogen, spoel de ogen dan onmiddellijk gedurende minimaal 15 minuten en raadpleeg onmiddellijk een arts.
• LCD-vloeibaar kristal display: Als vloeibaar kristal in contact komt met uw huid: Was de plek volledig af met veel water. Verwijder vervuilde kleding. Als er vloeibaar kristal in uw oog komt: Spoel het aangetaste oog met schoon water en raadpleeg vervolgens een arts. Als vloeibaar kristal wordt ingeslikt: Spoel uw mond grondig met water. Drink grote hoeveelheden water en wek braken op. Raadpleeg vervolgens een arts.

BEWAAR DEZE INSTRUCTIES

OVERZICHT

GEBRUIKELIJKE ACTIES EN REACTIES VAN DE UNIT

De volgende acties zetten de unit aan en activeren het LCD-scherm:

Opmerking: De unit wordt automatisch uitgeschakeld zodra ALLE functies zijn uitgeschakeld.

BATTERIJSTATUS BEKIJKEN

Het batterijstatuspictogram en de batterijspanningsindicator geven als volgt het laadniveau van de batterij aan.

• Als het laadniveau van de batterij op volle capaciteit is, worden vier volle balken weergegeven.
• Als de batterij gedeeltelijk is opgeladen, worden twee of drie volle balken weergegeven.
• Als de batterij bijna leeg is, wordt één volle balk weergegeven. De unit moet op dit moment worden opgeladen.
• Als de batterij volledig leeg is, worden vier lege balken weergegeven. De unit MOET op dit moment worden opgeladen, anders wordt de ingebouwde laagspanningsbeveiliging van de unit geactiveerd. Het lege batterijstatuspictogram knippert korte tijd voordat het automatisch wordt uitgeschakeld.
  De unit werkt pas weer als de batterij is opgeladen.

OPLADEN/HERLADEN

Deze unit wordt in een gedeeltelijk opgeladen toestand geleverd – u moet hem volledig opladen voordat u hem voor de eerste keer gebruikt. De eerste AC-lading moet 24 uur duren of totdat het batterijstatuspictogram 4 volle balken toont.

Loodzuuraccu's vereisen routineonderhoud om een volledige lading en een lange levensduur van de batterij te garanderen. Alle batterijen verliezen na verloop van tijd energie door zelfontlading en sneller bij hogere temperaturen. Daarom moeten batterijen periodiek worden opgeladen om de energie die verloren is gegaan door zelfontlading te vervangen. Wanneer de unit niet vaak wordt gebruikt, raadt de fabrikant aan om de batterij minstens om de 30 dagen en na elk gebruik op te laden.

Risico op materiële schade: Als de batterij niet opgeladen wordt gehouden, veroorzaakt dit blijvende schade en leidt dit tot slechte jumpstartprestaties.

• Het opladen van de batterij na elk gebruik verlengt de levensduur van de batterij; frequente zware ontladingen tussen het opladen en/of overladen verkorten de levensduur van de batterij.
• Zorg ervoor dat alle andere functies van de unit zijn uitgeschakeld tijdens het opladen, omdat dit het oplaadproces kan vertragen.
• Als u weet dat de unit is ontladen, maar het batterijpictogram vier volle balken toont alsof de unit volledig is opgeladen wanneer deze op een oplaadstroombron is aangesloten, kan dit te wijten zijn aan het feit dat de interne batterij een hoge impedantie heeft. De fabrikant stelt voor om de unit 40 uur op te laden met behulp van de ingebouwde AC-oplader voor gebruik.

Opladen/herladen met behulp van de ingebouwde 120 volt AC-oplader en het AC-verlengkabel (niet meegeleverd)

1. Til de beschermkap van de ingebouwde 120 volt AC-oplader op (raadpleeg het gedeelte "Functies" om te lokaliseren). Sluit een verlengkabel aan op de unit. Steek het andere uiteinde van het snoer in een standaard 120 volt AC-stopcontact. Wanneer de unit correct is aangesloten op een AC-stroombron, toont het LCD-scherm het volgende:

   De balken op het batterijstatuspictogram vertegenwoordigen het laadniveau van de interne batterij van de unit. De balken op het batterijstatuspictogram veranderen herhaaldelijk van leeg naar vol (van onder naar boven) om aan te geven dat de unit wordt opgeladen. De achtergrondverlichting gaat 10 seconden aan (alleen).
2. Laad ongeveer 24 uur op of totdat het batterijstatuspictogram 4 volle balken toont.
3. Wanneer het opladen is voltooid, trekt u de stekker van het AC-verlengkabel uit het stopcontact en koppelt u het vervolgens los van de unit.

JUMPSTARTER

Deze unit is uitgerust met een jumpstarter-schakelaar die energie alleen laat stromen wanneer de juiste aansluitingen op de batterij en het frame zijn gemaakt.

1. Voor systemen met negatieve aarding sluit u de positieve (rode) klem aan op de positieve, niet-geaarde batterijpool en de negatieve (zwarte) klem op het voertuigchassis of motorblok, weg van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerk carrosseriedelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.
2. Voor systemen met positieve aarding sluit u de negatieve (zwarte) klem aan op de negatieve, niet-geaarde batterijpool en de positieve (rode) klem op het voertuigchassis of motorblok, weg van de batterij. Sluit de klem niet aan op de carburateur, brandstofleidingen of plaatwerk carrosseriedelen. Sluit aan op een zwaar metalen onderdeel van het frame of motorblok.

Zorg ervoor dat de compressor aan/uit-knop is uitgeschakeld voordat u probeert de unit als jumpstarter te gebruiken.

Om het risico op ernstig letsel of materiële schade te verminderen:

• Volg alle veiligheidsinstructies in de sectie "Specifieke veiligheidsinstructies voor jumpstarters" van deze handleiding.
• Raak nooit rode en zwarte klemmen aan elkaar. Dit kan gevaarlijke vonken, stroomoverslag en/of een explosie veroorzaken.
• Als de klemmen verkeerd zijn aangesloten met betrekking tot de polariteit, geeft de unit een continu alarm totdat de klemmen zijn losgekoppeld. Het LCD-scherm met achtergrondverlichting toont het batterijstatuspictogram, de batterijspanningsindicator en de klempictogrammen. De "+" en "–" tekens boven de klempictogrammen, de pijlpictogrammen en het alarmpictogram knipperen.
  Het LCD-scherm met achtergrondverlichting toont het volgende:


De unit zal blijvende schade oplopen als de jumpstarter-schakelaar wordt ingeschakeld terwijl de klemmen met omgekeerde polariteit zijn aangesloten. Koppel de klemmen los en sluit ze opnieuw aan op de batterij met de juiste polariteit.

• Als de jumpstarter-schakelaar is ingeschakeld en de unit detecteert dat de klemmen niet op een batterij zijn aangesloten, klinkt er elke 10 seconden een waarschuwing van twee seconden. Het LCD-scherm toont het batterijstatuspictogram, de batterijspanningsindicator en de klempictogrammen met de "+" en "–" tekens. Het alarmpictogram en het jumpstarter-pictogram knipperen. Het LCD-scherm met achtergrondverlichting toont het volgende:

• Schakel de jumpstarter-schakelaar uit; sluit de klemmen aan op de batterij en zorg ervoor dat de klemmen met de juiste polariteit zijn aangesloten; schakel vervolgens de jumpstarter-schakelaar weer in.
• Koppel altijd eerst de negatieve (zwarte) startkabel los, gevolgd door de positieve (rode) startkabel, behalve bij systemen met positieve aarding.

PROCEDURE
Voer de volgende stappen uit en neem alle voorzorgsmaatregelen en waarschuwingen in acht in de sectie "Belangrijke veiligheidsinstructies" aan het begin van deze handleiding.

1. Schakel het contact van het voertuig en alle accessoires uit (radio, airconditioning, verlichting, aangesloten opladers voor mobiele telefoons, enz.). Zet het voertuig in "parkeren" en trek de handrem aan.
2. Zorg ervoor dat de jumpstarter-schakelaar in de uit-stand staat.
3. Verwijder de startklemmen van de klemmen. Sluit eerst de rode klem aan, daarna de zwarte klem.
4. Procedure voor het jumpstarten van een NEGATIEF GEAARD SYSTEEM (negatieve batterijpool is aangesloten op het chassis) (MEEST VOORKOMEND)
   1. Sluit de positieve (+) rode klem aan op de positieve pool van de voertuigbatterij.
   2. Sluit de negatieve (–) zwarte klem aan op het chassis of een stevig, niet-bewegend metalen voertuigonderdeel of carrosseriedeel. Klem nooit rechtstreeks op de negatieve batterijpool of een bewegend onderdeel. Raadpleeg de handleiding van de auto.
5. Procedure voor het jumpstarten van POSITIEVE AARDSYSTEMEN
   OPMERKING: In het zeldzame geval dat het te starten voertuig een positief geaard systeem heeft (positieve batterijpool is aangesloten op het chassis), vervangt u stap 4a en 4b hierboven door stap 5a en 5b en gaat u vervolgens verder met stap 6.
   1. Sluit de negatieve (–) zwarte klem aan op de negatieve pool van de voertuigbatterij.
   2. Sluit de positieve (+) rode klem aan op het chassis of een stevig, niet-bewegend metalen voertuigonderdeel of carrosseriedeel. Klem nooit rechtstreeks op de positieve batterijpool of een bewegend onderdeel. Raadpleeg de handleiding van de auto.
6. Wanneer de klemmen correct zijn aangesloten, toont het LCD-scherm met achtergrondverlichting het volgende om aan te geven dat de unit klaar is om te jumpstarten:

   Het batterijstatuspictogram, de batterijspanningsindicator, de klempictogrammen en de "+" en "–" tekens branden continu. Het jumpstarter-pictogram knippert om aan te geven dat de klemmen correct zijn aangesloten.
7. Schakel de jumpstarter-schakelaar in. Wanneer de jumpstarter-schakelaar is ingeschakeld, brandt het motorpictogram continu, wat aangeeft dat het tijd is om het voertuig te starten. Zet het contact aan en start de motor in stoten van 5-6 seconden totdat de motor start. Het LCD-scherm met achtergrondverlichting toont het volgende:

   Het batterijstatuspictogram, de batterijspanningsindicator, het jumpstarter-pictogram, de klempictogrammen en de "+" en "–" tekens branden continu om aan te geven dat de unit aan het jumpstarten is.
8. Schakel de jumpstarter-schakelaar uit.
9. Koppel eerst de negatieve (–) motor- of chassisklem los en vervolgens de positieve (+) batterijklem.

Schakel de unit altijd uit wanneer deze niet in gebruik is. Laad deze unit na elk gebruik volledig op.

Om het risico op materiële schade te verminderen:

• Voertuigen met boordcomputersystemen kunnen beschadigd raken als de voertuigbatterij wordt jumpstarten. Lees voordat u dit type voertuig jumpstart de voertuighandleiding om te bevestigen dat externe starthulp wordt aanbevolen.
• Overmatig starten van de motor kan de startmotor van het voertuig beschadigen. Als de motor na het aanbevolen aantal pogingen niet start, stop dan de jumpstartprocedure en zoek naar andere problemen die moeten worden verholpen.
• Als het voertuig niet start, schakel dan het contact uit, schakel de jumpstarter-schakelaar uit, koppel de draden van het jumpstartsysteem los en neem contact op met een gekwalificeerde technicus om te onderzoeken waarom de motor niet is gestart.

LED-GEBIEDSLICHT

Het ingebouwde LED-gebiedslicht bestaat uit twee LED's aan de voorkant van de unit. Het wordt bediend door de gebiedslicht aan/uit-knop op het bedieningspaneel (raadpleeg het gedeelte "Functies" om te lokaliseren).

1. Druk één keer op de gebiedslicht aan/uit-knop om het licht in te schakelen.
2. Druk nogmaals op de gebiedslicht aan/uit-knop om het gebiedslicht uit te schakelen.

Wanneer de gebiedslicht aan/uit-knop wordt ingedrukt om het in te schakelen, klinkt er een pieptoon. Het LCD-scherm met achtergrondverlichting gaat 10 seconden aan (alleen) en toont vervolgens continu het batterijstatuspictogram en de batterijspanningsindicator.

Controleer periodiek de batterijstatus van de unit op het LCD-scherm met achtergrondverlichting. Vier volle balken in het batterijpictogram duiden op een volle batterij. Wanneer het batterijniveau bijna leeg is met slechts één volle balk of volledig leeg is met 4 lege balken, moet de unit op dit moment worden opgeladen, anders wordt de ingebouwde laagspanningsbeveiliging van de unit geactiveerd. Het lege batterijstatuspictogram knippert korte tijd voordat het automatisch wordt uitgeschakeld.

Zorg ervoor dat het gebiedslicht is uitgeschakeld wanneer de unit wordt opgeladen of opgeslagen.

USB-POORTEN

De USB-aan/uit-knop en de twee USB-poorten bevinden zich aan de voorkant van het apparaat. De USB-poorten leveren in totaal 2,1 A (5 V elk).

Wanneer de USB-poorten in gebruik zijn, controleert het apparaat de volgende USB-foutcondities op beide USB-poorten: lage batterijspanning, overbelasting en kortsluiting. Als er een foutconditie is in een van de USB-poorten, geeft het LCD-scherm met achtergrondverlichting continu het volgende weer:

Het foutpictogram knippert. De USB-poorten worden automatisch uitgeschakeld. Mocht dit gebeuren, ontkoppel dan het USB-apparaat en druk nogmaals op de USB Power Button (USB-aan/uit-knop) om de USB-poorten onmiddellijk uit te schakelen. Zorg ervoor dat het apparaat niet hoeft te worden opgeladen. Laat het apparaat enkele minuten afkoelen voordat u de USB-poorten opnieuw probeert te gebruiken. Als er opnieuw een fout optreedt, controleer dan of de totale stroomafname van de USB-apparaten die op de USB-poorten zijn aangesloten niet hoger is dan 2,1 A (5 V elk). Als een afzonderlijk USB-apparaat binnen de specificaties valt en de fout optreedt, laat het USB-apparaat dan controleren op een storing en blijf het niet gebruiken met deze USB-poorten.

DE USB-POORTEN GEBRUIKEN

1. Druk op de USB Power Button (USB-aan/uit-knop) om beide USB-poorten in te schakelen. Er klinkt een pieptoon, de achtergrondverlichting gaat 10 seconden aan (alleen) en het LCD-scherm geeft continu het volgende weer:
   Het Battery Status Icon (Batterijstatuspictogram) en de Battery Voltage Indicator (Batterijspanningsindicator) lichten continu op, evenals het USB Icon (USB-pictogram), wat aangeeft dat de USB-poorten klaar zijn voor gebruik.
2. Sluit het USB-apparaat aan op de USB-stroompoort(en) en gebruik het normaal.
3. Druk nogmaals op de USB power button (USB-aan/uit-knop) om de USB-poorten uit te schakelen.

Controleer periodiek de batterijstatus van het apparaat op het LCD-scherm met achtergrondverlichting. Vier volle balken in het batterijpictogram geven een volle batterij aan. Wanneer het batterijniveau bijna leeg is met slechts één volle balk of helemaal leeg is met 4 lege balken, moet het apparaat op dit moment worden opgeladen, anders wordt de ingebouwde laagspanningsbeveiliging van het apparaat geactiveerd. Het lege Battery Status Icon (Batterijstatuspictogram) knippert kort voordat het automatisch wordt uitgeschakeld.

Zorg ervoor dat de USB-poorten zijn uitgeschakeld wanneer het apparaat wordt opgeladen of opgeslagen.

Opmerkingen: De USB-poorten van dit apparaat ondersteunen geen datacommunicatie. Ze leveren alleen stroom aan externe USB-apparaten. De twee USB-poorten leveren in totaal 2,1 A (5 V elk).
Sommige USB-huishoudelijke apparaten werken niet met dit apparaat.

DRAAGBARE COMPRESSOR

De ingebouwde 12-volt DC-compressor is de ultieme compressor voor alle voertuigbanden, aanhangwagenbanden en recreatieve opblaasartikelen. Er wordt een spuitmondadapter meegeleverd die op het uiteinde van de Sure Fit^®-spuitmond aan het vrije uiteinde van de compressorslang wordt geschroefd. De compressorslang met bandenfitting wordt opgeborgen in het opbergvak voor de compressorslang. Raadpleeg de "Features"-illustratie voor de locaties van de compressorslang. De Compressor Power Button (Compressor-aan/uit-knop) en de Increase (+)- en Decrease (–)-knoppen voor Compressor Pressure Control (Compressordrukregeling) bevinden zich op het bedieningspaneel aan de voorkant van het apparaat.

Controleer voordat u verdergaat de batterijstatus van het apparaat op het LCD-scherm. Vier volle balken in het batterijpictogram geven een volle batterij aan. Wanneer het batterijniveau bijna leeg is met slechts één volle balk, MOET het apparaat voor gebruik worden opgeladen, anders wordt de ingebouwde laagspanningsbeveiliging van het apparaat geactiveerd. Het lege Battery Status Icon (Batterijstatuspictogram) knippert kort voordat het automatisch wordt uitgeschakeld.

De compressor kan een druk van maximaal 120 pound per square inch (psi) aan. De compressor kan lang genoeg werken om maximaal 3 banden van gemiddelde grootte te vullen voordat de batterij moet worden opgeladen. Breng de slang na gebruik terug naar het opbergvak.

Zorg ervoor dat de Jump Starter Power Button (Jumpstarter-aan/uit-knop) is uitgeschakeld voordat u het apparaat als compressor probeert te gebruiken.

Om het risico op ernstig letsel of schade aan eigendommen te verminderen: Volg alle veiligheidsinstructies in het gedeelte "Specifieke veiligheidsinstructies voor compressoren" van deze handleiding.

Om het risico op ernstig letsel of schade aan eigendommen te verminderen: Wanneer de compressor op een lage PSI werkt, kan het apparaat in de lage stand starten en geleidelijk aan toenemen.
Wanneer de compressor op hogere PSI's werkt, kan het apparaat enkele minuten normaal werken en vervolgens enkele minuten terugvallen voordat het weer normaal werkt.
Deze functie beschermt het apparaat tegen oververhitting tijdens normaal gebruik. Gebruik de compressor in ieder geval niet langer dan 10 minuten continu, omdat deze anders oververhit kan raken. Dit kan de compressor beschadigen. Als de compressor langere tijd moet worden gebruikt: druk elke 10 minuten op de Compressor Power Button (Compressor-aan/uit-knop) om de compressor uit te schakelen en start hem opnieuw na een afkoelperiode van ongeveer 30 minuten.

Banden of producten met ventielen oppompen

1. Schroef de Sure Fit^®-spuitmond op het ventiel. Draai niet te strak aan.
2. Druk op de Compressor Power Button (Compressor-aan/uit-knop). Er klinkt een pieptoon en het LCD-scherm met achtergrondverlichting geeft het volgende weer:

   Het Compressor Icon (Compressorpictogram) licht op en het digitale display toont afwisselend de knipperende vooraf ingestelde psi-waarde (die voor het laatst is ingesteld door de compressordrukregelknoppen) en de huidige druk van het op te pompen artikel (die continu oplicht).
3. Druk op de "+" en "–" Pressure Control Buttons (Drukregelknoppen) om de gewenste druk in te stellen uit een reeks vooraf ingestelde waarden (tussen 3 en 120), die op het LCD-scherm met achtergrondverlichting wordt weergegeven. Het apparaat geeft een pieptoon bij elke druk op de knoppen (het ingedrukt houden van de knop versnelt de opwaartse of neerwaartse waardeselectie). Zodra de gewenste druk is ingevoerd, laat u de knop los en het knipperende digitale display toont de nieuwe geselecteerde druk, als volgt:

   De nieuwe geselecteerde waarde wordt nu opgeslagen in het geheugen van het apparaat totdat deze handmatig wordt gereset.
4. Druk nogmaals op de Compressor Power Button (Compressor-aan/uit-knop) om te beginnen met oppompen. Het Compressor Icon (Compressorpictogram) knippert en het digitale display toont alleen de huidige drukwaarde (die continu oplicht) om aan te geven dat de compressor is geactiveerd.
   Controleer de druk op het LCD-scherm.

   Om het oppompen te onderbreken, drukt u nogmaals op de Compressor Power Button (Compressor-aan/uit-knop).
5. Wanneer de gewenste vooraf ingestelde druk is bereikt, stopt de compressor automatisch.
6. Druk nogmaals op de Compressor Power Button (Compressor-aan/uit-knop) om het apparaat uit te schakelen.
7. Schroef de Sure Fit^®-spuitmond los en verwijder deze van het ventiel.
8. Laat het apparaat afkoelen en laad het vervolgens op voordat u het opbergt.
9. Berg de compressorslang en de Sure Fit^®-spuitmond op in het opbergvak.

Andere opblaasartikelen zonder ventielen oppompen

Voor het oppompen van andere artikelen is het gebruik van de spuitmondadapter vereist.

1. Schroef de spuitmondadapter in de Sure Fit^®-spuitmond. Draai niet te strak aan.
2. Steek de spuitmondadapter in het op te pompen artikel.
3. Volg stap 2 tot en met 4 van het gedeelte "Banden of producten met ventielen oppompen".

   Kleine artikelen zoals volleyballen, voetballen, enz. worden zeer snel opgepompt. Houd hier rekening mee bij het instellen van de druk. Wees extra voorzichtig om niet te veel op te pompen.
4. Wanneer de gewenste druk is bereikt, stopt de compressor automatisch. Druk nogmaals op de Compressor Power Button (Compressor-aan/uit-knop) om het apparaat uit te schakelen.
5. Koppel de adapter los van het opgepompte artikel.
6. Schroef de spuitmondadapter los en verwijder deze van de Sure Fit^®-spuitmond.
7. Laat het apparaat afkoelen en laad het vervolgens op voordat u het opbergt.
8. Berg de compressorslang, de Sure Fit^®-spuitmond en de spuitmondadapter op in het opbergvak wanneer ze niet in gebruik zijn.

ONDERHOUD EN VERZORGING

Alle batterijen verliezen na verloop van tijd energie door zelfontlading en sneller bij hogere temperaturen. Wanneer het apparaat niet in gebruik is, raden we aan om de batterij minstens elke 30 dagen op te laden.

Veeg de buitenkant van het apparaat van tijd tot tijd af met een zachte doek. Dompel het apparaat niet onder in water.

Er zijn geen onderdelen die door de gebruiker kunnen worden vervangen. Inspecteer periodiek de staat van adapters, connectoren en draden. Neem contact op met de fabrikant om onderdelen te vervangen die versleten of kapot zijn.

Batterij vervangen/afvoeren

BATTERIJ VERVANGEN

De batterij zou de levensduur van het apparaat mee moeten gaan. De levensduur is afhankelijk van een aantal factoren, waaronder maar niet beperkt tot het aantal oplaadcycli en de juiste verzorging en het juiste onderhoud van de batterij door de eindgebruiker. Neem contact op met de fabrikant voor alle informatie die u nodig heeft.

VEILIG BATTERIJ AFVOEREN

Bevat een onderhoudsvrije, afgesloten, niet-morsbare loodzuurbatterij, die op de juiste manier moet worden afgevoerd. Recycling is vereist. Het niet naleven van lokale, nationale en federale voorschriften kan leiden tot boetes of gevangenisstraf.
Gelieve te recyclen.

WAARSCHUWINGEN:

• Gooi de batterij niet in vuur, omdat dit tot een explosie kan leiden.
• Bescherm, voordat u de batterij weggooit, blootliggende aansluitingen met zware elektrische tape om kortsluiting te voorkomen (kortsluiting kan leiden tot letsel of brand).
• Stel de batterij niet bloot aan vuur of intense hitte, omdat deze kan exploderen.

PROBLEEMOPLOSSING

ACCESSOIRES

Aanbevolen accessoires voor gebruik met uw gereedschap zijn mogelijk verkrijgbaar bij de fabrikant. Als u hulp nodig heeft met betrekking tot accessoires, neem dan contact op met de fabrikant op (877) 571-2391.

Het gebruik van een accessoire dat niet wordt aanbevolen voor gebruik met dit apparaat kan gevaarlijk zijn.

SERVICE-INFORMATIE

Of u nu technisch advies, reparatie of originele fabrieksonderdelen nodig heeft, neem contact op met de fabrikant op (877) 571-2391.

EEN JAAR BEPERKTE GARANTIE

De fabrikant garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende een periode van ÉÉN (1) JAAR vanaf de datum van aankoop in de detailhandel door de oorspronkelijke eindgebruiker ("Garantieperiode").

Deze garantie is niet van toepassing op accessoires, lampen, zekeringen en batterijen; defecten als gevolg van normale slijtage, ongevallen; schade opgelopen tijdens verzending; wijzigingen; ongeautoriseerd gebruik of reparatie; nalatigheid, misbruik, misbruik; en het niet opvolgen van de instructies voor verzorging en onderhoud van het product.

FCC-KENNISGEVING

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

SPECIFICATIES

Boost Ampère: 12V DC, 750A piek batterij, 375A momentaan
Batterijtype: Onderhoudsvrij, afgesloten loodzuur, 12V DC, 9Ah
AC-ingang: 120V AC, 60Hz, 9W
Gebiedsverlichting: 2 witte LED's
USB-poorten: Max. 2,1 A (5 V DC elk).
Maximale compressordruk: 120 PSI

Sure Fit^® is een gedeponeerd Amerikaans handelsmerk van Baccus Global, LLC.

Geïmporteerd door Baccus Global LLC, 621 NW 53rd St., Suite 450, Boca Raton, FL 33487
www.Baccusglobal.com 1-877-571-2391

Referenties

• HOME | Baccus Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EverStart JUS750CE - 750 Amp Jump Starter met compressor - handleiding

Beschikbare talen
