Logitech Z-640 Sound Speaker System Installatiehandleiding

Inhoud

BELANGRIJKE VEILIGHEIDSINFORMATIE


ELEKTRISCHE SCHOK GEVAAR

  • Lees deze instructies.
  • Bewaar deze instructies.
  • Neem alle waarschuwingen in acht.
  • Volg alle instructies op.
  • Haal de stekker van de luidsprekers uit de computer en uit het stopcontact voordat u ze met een droge doek schoonmaakt.
  • Installeer volgens de instructies van de fabrikant.
  • Plaats de luidsprekers op een stabiele plaats, zodat ze niet kunnen vallen en schade aan de luidsprekers of lichamelijk letsel kunnen veroorzaken.
  • Gebruik de luidsprekers niet in de buurt van water en dompel ze niet onder in een vloeistof en giet er geen vloeistof over.
  • Blokkeer de openingen in de luidsprekerkasten niet, steek nooit voorwerpen in de ventilatieopeningen of sleuven van de luidsprekers vanwege brand- of elektrische schokgevaar en zorg voor voldoende ruimte rond de luidsprekers voor een goede ventilatie.
  • Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
  • Omzeil het veiligheidsdoel van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. De brede pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
  • Gebruik de luidsprekers alleen via de audio line-out jack van de computer of een audioapparaat.
  • Zorg ervoor dat er niet op het netsnoer kan worden gelopen en dat het niet bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
  • Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
  • Voor extra bescherming tijdens onweer, haal de stekker van de luidsprekers uit het stopcontact en schakel de computer uit.
  • Haal de stekker van dit apparaat uit het stopcontact wanneer het lange tijd niet wordt gebruikt.
  • Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
  • Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
  • De luidsprekers moeten van het lichtnet worden losgekoppeld door de Master Power-schakelaar van de subwoofer in de uit-stand te zetten en de stekker van de luidsprekers uit het stopcontact te halen.


OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

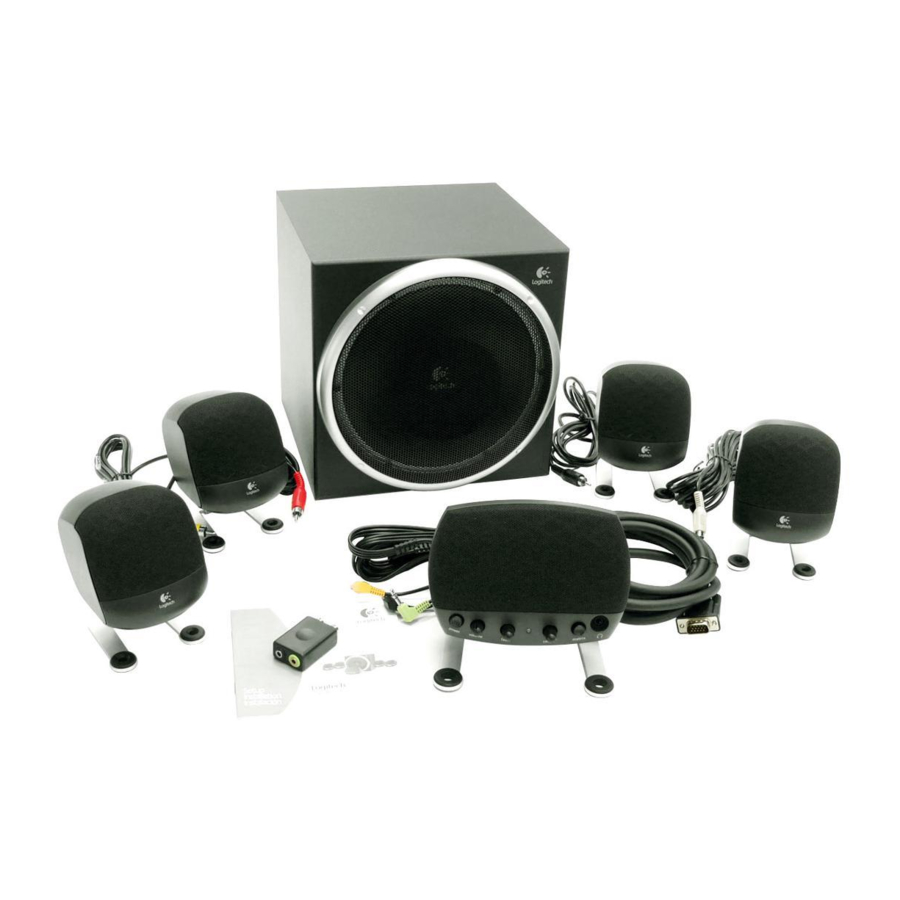

Over uw Logitech® Z-640 speakersysteem

Het Z-640 systeem tilt uw audio-ervaring naar een nieuw niveau. Om meer Logitech-producten te ontdekken, bezoek ons op het web op www.logitech.com.

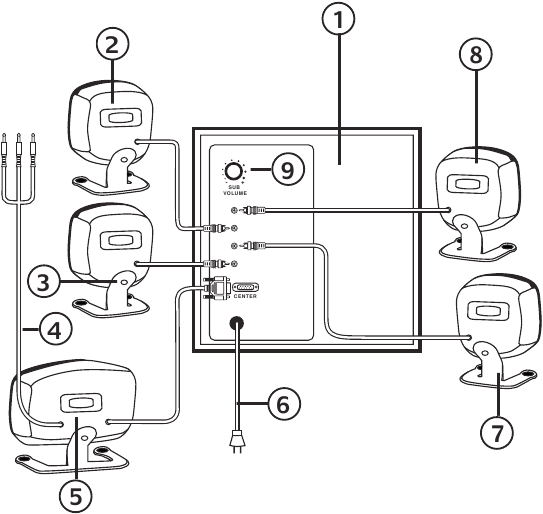

Overzicht - Deel 1

  1. Subwoofer
  2. Rechter voorluidspreker —zwarte stekker
  3. Rechter achterluidspreker —rode stekker
  4. Audio-ingangskabel naar pc —groene, zwarte en oranje stekkers
  5. Middenkanaalspeaker —zwarte d-sub connector
  6. Stroomkabel
  7. Linker achterluidspreker —witte stekker
  8. Linker voorluidspreker —gele stekker
  9. Subwoofer volume

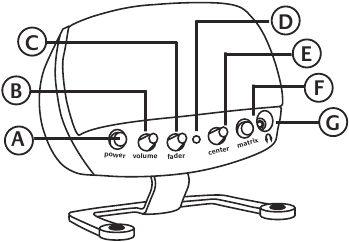

Overzicht - Deel 2

  1. Power button (Aan/uit-knop)
  2. System Volume knob (Systeemvolume knop)
  3. Fader knob (Fader knop)
  4. Power light (Aan/uit-lampje)
  5. Center volume knob (Middenvolume knop)
  6. Matrix button (Matrix-knop)
  7. Headphone jack (Koptelefoonaansluiting)

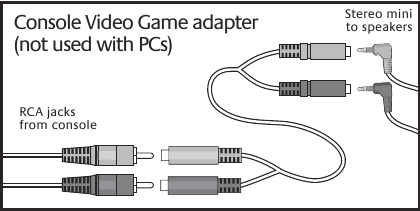

Overzicht - Deel 3

Uw Logitech® Z-640 luidsprekers instellen


Voor uw veiligheid, stel het systeem in voordat u het aansluit op een stroombron.

  1. Voordat u de kabels op de subwoofer aansluit, plaatst u de twee voorste satellietluidsprekers aan weerszijden van uw computermonitor op ongeveer dezelfde afstand van elkaar als van u. Richt ze naar u toe.
    Plaats de andere satellietluidsprekers achter u en op ongeveer dezelfde afstand van elkaar als de voorste luidsprekers.
    Plaats de middenkanaalspeaker bovenop uw monitor of op uw bureau tussen uw monitor en toetsenbord. Deze speaker is het controlecentrum voor uw systeem, dus u wilt hem binnen handbereik plaatsen. Afhankelijk van waar u hem plaatst, past u de standaard aan om het geluid naar u toe te richten. Om de standaard aan te passen, verwijdert u de schroef waarmee hij aan de satelliet is bevestigd, draait u de standaard om en plaatst u de schroef terug.
    Voor de beste geluidskwaliteit plaatst u de subwoofer op de vloer onder uw bureau. Zorg voor voldoende ventilatie eromheen.
  2. Steek de gekleurde stekker van elke satellietluidspreker in de bijbehorende gekleurde aansluitingen op de achterkant van de subwoofer. Sluit de d-sub stekker van de center speaker aan op de subwoofer zoals weergegeven op de vorige pagina. Lijn de pinnen zorgvuldig uit voordat u de stekker plaatst en schroef de connector vast.
    1. Als u een pc en een:
      • 6-kanaals geluidskaart heeft: Sluit de gekleurde stekkers van de audio-ingangskabel aan op de kleurgecodeerde aansluitingen op de geluidskaart. Om optimaal geluid van uw 6-kanaals geluidskaart te horen, moet u ervoor zorgen dat de Matrix-knop op de center speaker control niet is ingedrukt.
      • 4-kanaals geluidskaart heeft: Sluit de groene stekker van de audio-ingangskabel aan op de voorste aansluiting en de zwarte stekker op de achterste aansluiting van uw geluidskaart. Om geluid van de center speaker mogelijk te maken, drukt u op de Matrix-knop op de center speaker.
      • 2-kanaals geluidskaart heeft: Sluit de groene stekker van de audio-ingangskabel aan op de "line out" aansluiting op uw geluidskaart. Om geluid van de center speaker mogelijk te maken, drukt u op de Matrix-knop op de center speaker. Met een 2-kanaals geluidskaart hoort u geen geluid uit de achterste luidsprekers.
    2. Als u een videogameconsole (PlayStation®, PlayStation®2, Xbox™ of GameCube®) heeft:
      • Sluit de groene en zwarte stekkers van de audio-ingangskabel aan op de 2 stereo mini-aansluitingen op de meegeleverde videogameadapter. Sluit de rode en witte RCA-audiokabels van uw videogameconsole aan op de RCA-audioaansluitingen op de videogameadapter. Om geluid van de center speaker mogelijk te maken, drukt u op de Matrix-knop op de center speaker.
  4. Steek de stekker van de subwoofer in een stopcontact.

Genieten van uw Logitech® Z-640 luidsprekers

Gebruik deze bedieningselementen op de middenkanaalspeaker:

Power (Aan/uit)
Schakelt het systeem in en uit.

System Volume (Systeemvolume)
Past het algehele systeemvolume aan.

Fader (Fader)
Past het volume van de achterste luidsprekers aan.

Center (Midden)
Past het volume van de center speaker aan.

Matrix (Matrix)
Als u geen 6-kanaals geluidskaart heeft, gebruikt u de Matrix-functie om een soundtrack voor de center speaker te leveren. Deze functie creëert geluid voor de center speaker van de voorste linker- en rechterluidsprekers.

Headphone Jack (Koptelefoonaansluiting)
Wanneer een hoofdtelefoon wordt gebruikt met uw Z-640 systeem, worden de luidsprekers automatisch gedempt voor privé luisteren. Opmerking: Het volume van uw hoofdtelefoon wordt geregeld door uw geluidskaart of videogame en kan niet worden aangepast met de systeemvolumeknop op de center speaker. Pas in plaats daarvan het hoofdtelefoonvolume aan op uw geluidskaart of videogame.

Dolby® Digital
De Z-640 luidsprekers ondersteunen Dolby® Digital geluid op uw pc als uw 6-kanaals geluidskaart of DVD-software een Dolby® Digital soundtrack kan decoderen.

Specificaties

Totaal RMS vermogen: 71,2 Watt

  • Subwoofer: 25,7 watt RMS in 4 ohm bij 100 Hz bij 10% THD (totale harmonische vervorming); 19,0 watt RMS in 4 ohm bij 100 Hz bij 1% THD
  • Satellieten: 45,5 watt RMS (2 x 7,3 w Voor; 2 x 7,3 w Achter; 16,3 w Midden) in 4 ohm bij 1 kHz bij 10% THD (totale harmonische vervorming); 32,7 watt RMS (2 x 5,6 w Voor; 2 x 5,6 w Achter; 10,3 w Midden) in 4 ohm bij 1 kHz

Totaal piekvermogen: 140 Watt bij <10% THD

Systeem THD: Beter dan 0,05% THD voor clipping

Beperkte garantie

Logitech garandeert dat elk hardwareproduct dat bij deze documentatie wordt geleverd, gedurende een periode van twee (2) jaar vanaf de aankoopdatum vrij is van significante defecten in materiaal en vakmanschap. De beperkte garantie van Logitech is niet overdraagbaar en is beperkt tot de oorspronkelijke koper. Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die verschillen onder lokale wetgeving.
